压缩机电动机运转时电流过大的原因分析及排除方法

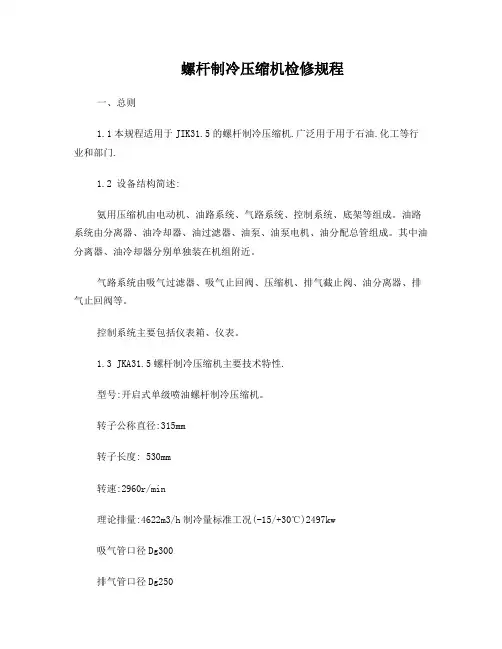

螺杆制冷压缩机检修规程
螺杆制冷压缩机检修规程一、总则1.1本规程适用于JIK31.5的螺杆制冷压缩机.广泛用于用于石油.化工等行业和部门.1.2 设备结构简述:氨用压缩机由电动机、油路系统、气路系统、控制系统、底架等组成。
油路系统由分离器、油冷却器、油过滤器、油泵、油泵电机、油分配总管组成。
其中油分离器、油冷却器分别单独装在机组附近。
气路系统由吸气过滤器、吸气止回阀、压缩机、排气截止阀、油分离器、排气止回阀等。
控制系统主要包括仪表箱、仪表。
1.3 JKA31.5螺杆制冷压缩机主要技术特性.型号:开启式单级喷油螺杆制冷压缩机。
转子公称直径:315mm转子长度: 530mm转速:2960r/min理论排量:4622m3/h制冷量标准工况(-15/+30℃)2497kw吸气管口径Dg300排气管口径Dg250压缩机转向顺时针(自联轴器端看压缩机)排气量:370I/min×Z油泵配用电机功率5.5kw (电机型号XB1325-4) ×Z 主电机型号标准JB800S2-2功率标准900KW电源 6000V同步转速 3000r/min排油量:370L/min×2润滑油:N46冷冻机油首次加油量:2000kg制冷剂:液氨.机组噪声:≤99dB(A)外形尺寸:7000×2045×2843(长×宽×高)机组质量:标准(14000不含油分离器、油冷却器) 传动型式:联轴器直联二、设备完好标准2.1零部件完整齐全,质量符合要求。
2.2零部件完整齐全,质量符合技术要求,零部件安装配合符合设计要求,磨损及密封性符合规程要求。
2.3电器、仪表、自动报警,联锁装置及安全装置等齐全、完整、灵敏可靠。
2.4基础、管件、阀门、支架等安装合理,牢固完整,标志分明,符合设计要求。
2.5管道、管件、阀门、支架等安装合理,牢固完整,标志分明,符合设计要求。
2.6防腐、防冻设施完整有效、符合要求。
制冷压缩机不工作原因及维修方法
制冷压缩机不工作原因及维修方法06/09发布者：百福马制冷压缩机不工作也是制冷系统中故障的一大问题，那么压缩机不工作怎么处理。
压缩机一般分为空调压缩机和冰箱压缩机。
下面分别介绍这两种压缩机不工作的理由供大家参考。
冰箱压缩机不工作原理：首先是电源电压不正常，修复电源，使电压稳定在220V。
第二：温度控制器故障把温控器旋钮调到强冷位置，用万用表测量温控器的两接线端子，阻值应为“0”。
1。
故障原因如有阻值或阻值无穷大时，为温控器触点接触不良，触点烧坏或其他零部件损坏。
2.排除方法检修温控器触点或更换温度控制器。
第三：化霜定时器故障1。
故障原因：化霜定时器触点烧毁，触点在除霜位置，化霜定时器电机烧坏，机械传动部分失灵。
2.排除方法修理化霜定时器触点、齿轮，更换定时器电机。
如化霜定时器触点在除霜位时，用平头螺丝刀转动定时器凸轮转轴应接通压缩机。
如仍不能接通时，说明定时器传动部分失灵或电气回路有故障，应近一步检查修理。
第四：启动继电器故障1.故障原因重锤式启动继电器触点烧坏 ;PTG 式启动继电器阻值是否正常 (25 度时应为十几欧至二十几欧 ) ，如阻值小于 5 欧姆或大于 50 欧姆为 PTG启动继电器损坏。
2.排除方法修理重锤式启动继电器触点，更换PTC式启动继电器。
第五：热保护继电器故障1.故障原因热保护继电器双金属片变形，电热丝烧断。
2.排除方法修理或更换热保护继电器。
第六：压缩机电机故障1.故障原因压缩机出现机械部件卡阻或电机本身质量差，造成绕组烧坏。
2.排除方法修理压缩机电机或更换压缩机。
二；空调压缩机工作原因分析：电压太底; 制冷温控放置在高温处; 温度控制器失灵; 压缩机电路故障 ; 压缩机电机烧坏; 压缩机启动器烧坏; 过载保护故障。
压缩机处理方法：先检查压缩机电源线，如有正常电压220V，则可能是过载保护、压缩机电容坏或着压缩机烧坏。
没有这些故障后，检测外机运行压力，如外机电流只有0.1--0.3A，而且压缩机感觉很烫，冷却一会儿后又可启动，那么就是过载保护器起作用，应检查：安装位置是否影响了冷凝器的空气流通。
离心机组的常见故障及排除方法
离心机组的常见故障及排除方法摘要：随着科技和经济发展，化工行业也得到飞速发展。
在化工领域，离心式冷水机组也得到了更广泛的应用，离心式冷水机组的主要特点为单机冷量大、效率高，系统复杂，维护困难。
在实际应用中离心式冷水机组的复杂性造成其可维护性较差，同时由于离心式冷水机组的单机冷量大和作为生产装置的重要配套装置等因素，导致离心式冷水机组一旦发生故障将对生产装置造成重大影响。
因此，不仅要求设备维护人员能在最短时间内排除故障，还要求机组操作人员能做到提前预知并排除隐患，做到未雨绸缪。
关键词：离心机组故障运行维护离心式冷水机组是制冷领域最常用的主机设备之一，通常被用于冷量需求较大的场合，离心式冷水机组与其他形式的主机相比有明显的优势,使得离心式冷水机组在化工行业中的地位越来越重。
同时由于离心式冷水机组结构复杂、价格昂贵，一旦发生故障轻则影响制冷系统的正常运行，导致化工生产装置的各项参数异常或者系统运行不稳定；重则发生严重威胁到设备操作人员人身安全的离心式冷水机组高速旋转机械故障。
这也是我们要深入研究离心式冷水机组故障及排除方法的原因所在。
虽然离心机组都采用微电脑控制、电脑故障诊断，但由于各生产厂商所采用的电脑不同、人机界面不同，控制系统的故障及故障诊断代码不同，且由于各机组制冷机辅助系统略有不同，且机组又有正压和负压之分，导致很难以一种固定的模式来全面阐述离心式冷水机组故障类型。
故本文以特灵三级压缩离心式冷水机组为例，从以下几个方面讲述离心式冷水机组的常见故障、产生的原因及解决方法。
简单介绍一下特灵离心式冷水机组，三级压缩，采用R123为制冷剂，进出水温度12℃/7℃，三级离心式制冷压缩机，每级均带有进气导叶片，电机为直接驱动式封闭式电机，电动机用液体制冷剂冷却，二级中间经济器，壳管式满液式蒸发器，壳管冷凝器。
一、冷凝压力高冷凝压力异常升高通常是由以下有两种情况导致的，第一种情况就是趋近温度（制冷剂冷凝温度和冷凝器出水温度之间的差值）高于预期值，即表示冷凝器换热管出现了污垢或冷凝器内不凝气体集聚。
制冷压缩机不工作原因及维修方法
制冷压缩机不工作原因及维修方法制冷压缩机是制冷设备的核心部件，主要用于压缩制冷剂，将其转化为高温高压气体，通过制冷循环达到制冷效果。
然而，在使用过程中，制冷压缩机可能会发生故障导致不工作。
下面将介绍一些常见的制冷压缩机不工作的原因及维修方法。
一、制冷压缩机不工作的原因：1.电源故障：首先要检查电源是否正常，是否接通。
如果电源故障，可以通过检查电源线路是否松动或断开，电源开关是否故障等来排除故障。
2.冷媒不足：制冷压缩机工作需要充足的制冷剂，如果冷媒不足，制冷压缩机无法正常工作。
可以通过检查制冷系统的回收、充注阀门是否关好，是否存在漏气现象，以及制冷系统是否有泄漏等来判断冷媒是否足够。
3.机械部件故障：制冷压缩机的机械部件包括活塞、曲轴、连杆等，如果这些部件损坏或磨损过大，就会导致制冷压缩机无法正常工作。
可以通过检查机械部件是否松动、磨损、破裂等来判断是否需要进行维修或更换。
4.过载保护器动作：制冷压缩机过载保护器的作用是在电流过大时自动断开电路，以保护制冷压缩机避免损坏。
如果过载保护器动作，制冷压缩机就无法正常工作。
可以通过检查过载保护器是否关闭，电流过载等来判断过载保护器是否工作正确。
5.温度传感器故障：温度传感器用于检测制冷系统的温度，如果传感器故障，就无法提供准确的温度信号，导致制冷压缩机停止工作。
可以通过检查温度传感器的线路连接是否良好，传感器是否损坏等来判断传感器是否故障。
二、制冷压缩机不工作的维修方法：1.检查电源：首先要检查电源线路是否正常，是否有松动或断开的情况；接着检查电源开关是否正常，是否有故障；如果发现问题，要及时修复或更换。
2.检查冷媒：检查制冷系统的回收、充注阀门是否关好，是否存在漏气现象；检查制冷系统是否有泄漏，如果发现漏气，要及时修复，补充足够的冷媒。
3.维修机械部件：如果机械部件损坏或磨损过大，需要进行维修或更换。
可以拆下压缩机进行检查，清洁并修复机械部件；如果机械部件无法修复，需要更换新的部件。
螺杆式空气压缩机运行常见故障分析及处理策略
工艺与设备化 工 设 计 通 讯Technology and EquipmentChemical Engineering Design Communications·64·第47卷第1期2021年1月螺旋式空气压缩机属于高速回转容积式的压缩机，在缩小工作容积的同时压缩气体，仅具备两高速回转螺杆转子运动部件，兼具回转式压缩机与往复式压缩机优势，运转相对平稳且质量轻、运行效率相对较高，因而被广泛应用于压缩机行业中。
而螺旋式空气压缩机在实际应用期间，若维护措施不合理抑或是操作有误，很容易引发一系列设备故障，影响使用寿命，不利于机组运行的正常性。
同时，螺旋式空气压缩机机组长时间处于高速运转状态，所以发生老化与故障的概率更高。
由此可见，深入研究并分析螺旋式空气压缩机运行常见故障与处理策略十分有必要。
1 螺旋式空气压缩机工作原理在螺旋式空气压缩机实际运作的过程中，会涉及吸气、密封、输送、压缩与排气的过程[1]。
其中，空气压缩机借助进气过滤器对周围空气进行有效吸入，使其能够进入到主机内部，而阴阳转子则在啮合运动的过程中，使得主机内部容积得以改变，而腔内在持续喷油，对螺杆进行润滑处理并有效冷却，进而在受热以后形成油气混合物。
待其升温升压以后，就会经过排气单向阀进入油气分离器，而主机的腔内油则会经油气分离器的作用和压缩空气分离，并在冷却处理后返回至主机，以实现循环利用的目标[2]。
在油气分离器内部空气下降至最低压力的情况下会开启最小压力阀，而在高温压缩空气进入以后，冷却器启动进行冷却处理，最终即可获得压缩空气。
2 螺杆式空气压缩机运行常见故障与处理策略2.1 主机的排气温度偏高如果机房温度处于容许范围且油位正常，应对设备测温元件故障进行排除，一般可使用另一测温仪器加以校对。
若确定测温元件没有问题，即可对油冷却器的进出口温度差进行检查，一般数值应控制在5~8℃。
若温度差超出此温度范围，即可代表机油的流量不充足，油路出现堵塞，抑或是温控阀尚未全部开启，因而要对机油滤清器展开相关性检查[3]。
空气压缩机常见故障分析及解决措施
空气压缩机常见故障分析及解决措施一)空压机有不正常的响声1、气缸内有响声①气缸内掉入异物或破碎阀片，清除异物或破碎阀片；②活塞顶部与气缸盖发生顶碰，应调整间隙；③连杆大头瓦、小头衬套及活塞横孔磨损过度，应更换之；④活塞环过分磨损，工作时在环槽内发生冲击，更换活塞环；；⑤气缸内有水.2、阀内有响声①进，排气阀组未压紧，应拧紧阀室方盖紧固螺母：;②阀片弹簧损坏,及时更换;③气阀结合螺栓、螺母松动，拧紧螺母；④阀片与阀盖之间间隙过大，调整间隙,必要时更换阀片3、曲轴箱内有响声①连杆瓦磨损过度，换新瓦，②连杆螺栓未拧紧,紧固之；③飞轮未装紧或键配合过松，应装紧，④主轴承损坏，更换轴承;⑤曲轴上之挡油圈松脱，换新挡油圈.（二）润滑系统的故障1、击油针折断,应更换;2、油位过高或过低，调整油位至规定范围3、油牌号不对,应按说明书要求换油：4、润滑油太脏，应换洁净的润滑油。
（三)、各级压力不正常（偏低或偏高）1、进、排气阀的阀片或弹簧损坏，漏气,应更换；2、进、排气阀的阀座上夹有脏物，漏气，清除脏物；3、空气滤清器堵塞严重，应清洗;4、气管路有漏气或冷却器漏气，修理之；5、活塞环，气缸磨损严重,漏气，应更换.(四）排气温度或冷却水排水温度过高（指水冷式)1、气缸拉毛使气缸过热,修理气缸，活塞；2、排气阀漏气或阀弹簧，阀片损坏、更换损坏零件；3、冷却水量不足，加大冷却水流量；4、冷却水路堵塞，气缸、气缸盖，冷却器内积垢过厚或堵塞，清除水垢或堵塞物；5、进、排气阀结炭，使气体通道不畅，清理结炭。
(五)排气压力表跳动1、进、排气阀片或弹簧滞住，检修；2、压力表损坏，更换之;3、仪表管路有异物。
清理吹除.（六)排气量减小1、气阀漏气,研磨修理或更换新件;2、活塞环、刮油环、气缸磨损过度,更换磨损件;3、空气滤清器堵塞，气管路漏气，清除滤网下粉尘，修理管路；4、活塞上止点间隙过大，减少气缸垫、降低余隙容积，5、空压机转速过低于额定转速，检查线路电压、频率检修或更换电机。
空调器及压缩机故障判断方法
空调器及压缩机故障判断方法〔北京航天同成伟业商贸〕一、故障分析的一般方法空调器由制冷系统和电气系统组成，它的运行状态又与工作环境和条件有亲密的关系，所以对空调器的故障分析需要综合考虑。
故障原因可分为两类，一类为机外原因或人为故障(特别是电源是否正常)，另一类那么为机内故障。
在分析处理故障时，首先应排除机外原因。
排除机外因素后，又可将机内故障分为制冷系统故障和电气系统故障两类，一般应先排除电气系统故障。
至于电气系统故障，又可从以下两方面来查找：开关电源是否送电；电动机绕组是否正常。
按照上述总的分析思路，便可逐步缩小故障范围，故障原因也就自然水落石出了。
二、初步检查制冷系统运行时，进展初查采用的是摸、看、听、查、问的方法。
这些方法既简单而且有效。
摸：摸一摸吸气管、排气管、压缩机、蒸发器出风口、冷凝器等部位的温度。
正常时，吸气低压管冷，排气管热。
压缩机温度一般在90～100℃，蒸发器管壁有水露，出风口有冷气。
凭手感便可判断制冷效果的好坏。
看：看看毛细管低压局部的结霜情况。
正常制冷时，在压缩机运行之初，毛细管会结上薄薄的一层霜，随后就逐渐化掉，但制冷剂缺乏或管路堵塞都会发生挂霜不化的现象。
值得注意的是，室外热交换器在冬季按热泵循环方式工作时，它属低压、低温部件，也可能发生制冷剂泄漏和堵塞。
假设毛细管出口至室外热交换器入口这一管段上有霜而其它局部枯燥，说明毛细管已半堵。
从外表看，制冷剂缺乏和半堵塞的现象是一致的。
还需指出，空调器运转时，一般应先看一看空调器的外部工作条件，例如室内、外环境温度是否过高或过低，过滤网是否太脏或有无通风不良等现象，以便排除外部原因及安装使用不当等因素。
听：有经历的维修人员对声音反响是比较敏感的。
当压缩机出现“嗡嗡〞声时可立即判明是压缩机不能正常启动的声音，此时应立即关掉电源，查找原因。
停机时，当听到“咝－〞这种越来越轻的气流声时〔系统压力平衡时发出〕，那么可知系统根本没有堵塞。
螺杆压缩机常见故障、原因及消除方法
pc=p+∑△ppc：空压机的输出压力p：气动执行元件的最高使用压力∑△p：气动系统的总压力损失。
一般情况下，另∑△p=0.15~0.2MPa。
（2）空压机的吸入流量qc不设气罐，qb=qmax设气罐，qb=qsa qb：气动系统提供的流量qmax：气动系统的最大耗气量qsa：气动系统的平均耗气量空压机的吸入流量，qc=kqbqc：空压机的吸入流量k：修正系数。
主要考虑气动元件、管接头等处的漏损、气动系统耗气量的估算误差、多台气动设备不同时使用的利用率以及增添新的气动设备的可能性等因素。
一般k=1.5~2.0.(3)空压机的功率Pp=（n+1）*k*p1*qc*(pc/p1)^{[(k-1)/[(n+1)*k]-1}/(k-1)*0.06空压机的维护注意：A．按上表维修及更换各部件时必须确定：空压机系统内的压力都已释放，与其它压力源已隔开，主电路上的开关已经断开，且已做好不准合闸的安全标识。
B．压缩机冷却润滑油的更换时间取决于使用环境、湿度、尘埃和空气中是否有酸碱性气体。
新购置的空压机首次运行500小时须更换新油，以后按正常换油周期每4000小时更换一次，年运行不足4000小时的机器应每年更换一次。
C．油过滤器在第一次开机运行300-500小时必须更换，第二次在使用2000小时更换，以后则按正常时间每2000小时更换。
D．维修及更换空气过滤器或进气阀时切记防止任何杂物落入压缩机主机腔内。
操作时将主机入口封闭，操作完毕后，要用手按主机转动方向旋转数圈，确定无任何阻碍，才能开机。
E．在机器每运行2000小时左右须检查皮带的松紧度，如果皮带偏松，须调整,直至皮带张紧为止；为了保护皮带，在整个过程中需防止皮带因受油污染而报废。
F．每次换油时，须同时更换油过滤器。
G．更换部件尽量采用原装公司部件，否则出现匹配问题，供应商不会负责。
清洁冷却器空压机每运行2000h左右，为清除散热表面灰尘，需将风扇支架上的冷却器吹扫孔盖打开，用吹尘气枪对冷却器进行吹扫，直至散热表面灰尘吹扫干净。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压缩机电动机运转时电流过大的原因分析及排除方法
（一）原因分析
一般认为电冰箱工作时的电流值，超过正常工作电流1.1-1.2A时，即认为电流过大。
原因如下：
1、电冰箱和其它大功率用电设备接在同一电源线上。
2、输入的电源电压过低，低于允许工作的电压值勤，造成启动电流过大。
3、制冷系统受外界因素影响，如冷凝器紧贴墙，管上污垢太多，空气自然结流效果差，热空气散发不出去；或电冰箱离热源太近，冰箱内存放过量热食品，这些因素都会使冷凝压力升高，造成压缩机启动困难，电动机电流过大。
4、压缩机内部件装配不符合技术要求，造成运动时摩擦力过大，导致电动达不到额定转速，甚至停转。
电动机电流过大。
5、突然停电，又突然来电，间隔时间短，在系统内高低压力还没平衡的情况下，造成启动困难大，电流过大。
6、冰箱系统内的制冷剂泄漏，温度难以下降，电动机不停的运转，造成电流过大。
7、启动继电器失灵，热保护器失去能力，造成电流过大。
（二）排除方法
1、应设置专线供电。
2、安装自耦调压器，稳压到电额定值。
3、电冰箱应摆放在空气流通的地方。
4、切开机壳，按技术标准重新组装部件。
5、当发现突然停电时，应立即断开冰箱电源插头脑，待供电正常时，再使用电冰箱。
6、通过检查，确认系统内制冷剂已泄漏，应及时修理和加氟利昂。
7、启动继电器失灵，应及时修理或更换。
