滤池出水阀改造方案一．存在问题我公司滤池工序共有8个V型滤池，滤池出水管径为DN400， 8个出水阀，均为气动调节阀。
经过滤后的清水通过一根DN700管道输送至清水调节池。
V型滤池出水阀门采用FN-D19型气动调节阀，当突发停电时，由于阀门定位器输入信号丢失，8个滤池出水阀全开，出水量瞬间增大，一根DN700输水管无法在短时间内将水导流到调节池，导致大量清水涌出，3-5分钟（估算）就会淹没清水廊道。
二．改造必要性由于以上问题，不仅会使廊道内设备进水造成损坏，而且由于积水难于排出，造成恢复生产时间长，对水厂的正常运行带来很大的影响。
三．原有系统情况本次改造主要针对FN-D19型气动调节阀在外部故障情况下的三断（断气、断电、断信号）保护措施，其工作原理如图：B口进气,A口失气，推动两活塞分开向两边移动，输出轴顺时针方向转动。
四．改造方案方案1拆除原FN-D19常开（气闭）式气动调节阀，更换为同型号常闭（气开）式气动调节阀。
方案优点：施工简单，断电后反应较快。
方案缺点：一次性成本较高；安装，调试耗时较长；断电后仅能使调节阀关闭，不能实现故障保位。
方案2保留原FN-D19常开（气闭）式气动调节阀，在气动阀的A，B进气口上各增加一只电磁阀，如下图。
当故障停电时，两换向阀（常闭）失电关闭，将FN-D19气动调节阀内部的气压锁定，使气动调节阀保持断电前的状态。
主要设备表：方案优点：成本较低；断电后反应迅速；能实现故障保位，避免滤池内清水无法排出引起其它问题。
方案缺点：电磁阀长期带电，影响使用寿命。
说明：以上方案均可解决原系统存在的问题，可作为系统安全的冗余控制措施。
推荐采用方案2。
系统的主要安全措施为增加一套UPS电源，突发停电时，由UPS对阀门控制器持续供电。
钦州市第一水厂双阀滤池改造设计

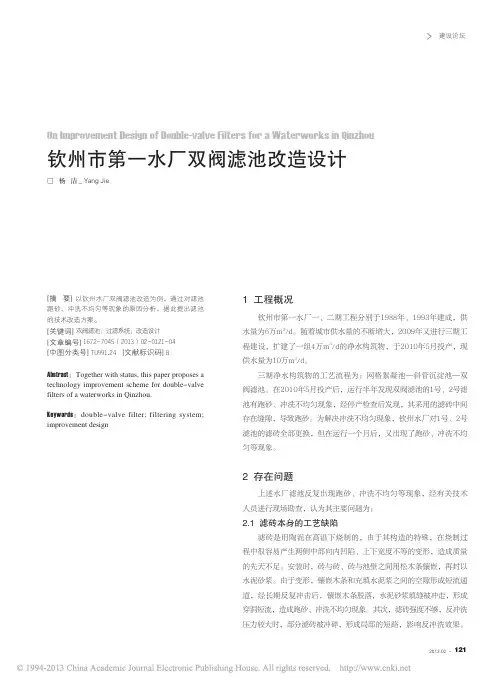

On Improvement Design of Double-valve Filters for a Waterworks in Qinzhou 钦州市第一水厂双阀滤池改造设计□ 杨 洁 _ yang Jie[摘 要] 以钦州水厂双阀滤池改造为例，通过对滤池跑砂、冲洗不均匀等现象的原因分析，据此提出滤池的技术改造方案。
[关键词] 双阀滤池；过滤系统；改造设计[文章编号] 1672-7045（2013）02-0121-04[中图分类号] Tu991.24 [文献标识码] B Abstract：Together with status, this paper proposes a technology improvement scheme for double-valve filters of a waterworks in Qinzhou.Keywords：double-valve filter; filtering system; improvement design 1 工程概况钦州市第一水厂一、二期工程分别于1988年、1993年建成，供水量为6万m3/d。
随着城市供水量的不断增大，2009年又进行三期工程建设，扩建了一组4万m3/d的净水构筑物，于2010年5月投产，现供水量为10万m3/d。
三期净水构筑物的工艺流程为：网格絮凝池—斜管沉淀池—双阀滤池。
在2010年5月投产后，运行半年发现双阀滤池的1号、2号滤池有跑砂、冲洗不均匀现象，经停产检查后发现，其采用的滤砖中间存在缝隙，导致跑砂。
为解决冲洗不均匀现象，钦州水厂对1号、2号滤池的滤砖全部更换，但在运行一个月后，又出现了跑砂、冲洗不均匀等现象。
2 存在问题上述水厂滤池反复出现跑砂、冲洗不均匀等现象，经有关技术人员进行现场勘查，认为其主要问题为：2.1 滤砖本身的工艺缺陷滤砖是用陶泥在高温下烧制的，由于其构造的特殊，在烧制过程中很容易产生两侧中部向内凹陷、上下宽度不等的变形，造成质量的先天不足。
南方某水厂砂滤池升级改造工程设计案例分析
给水排水工程：!Water Supply&Drainage Engineering 南方某水厂砂滤池升级改造工程设计案例分析钱宏亮I,宋春刚2,邸文正3,米楠4(1.北京市市政工程设计研究总院有限公司，北京100082；2.北京城建房地产开发有限公司，北京100089；3.北控水务(中国)投资有限公司，北京100102；4.中国移动通信集团设计院有限公司，北京100080)摘要：南方某市第三水厂水源采用地表水。
为应对季节性水源污染带来的有机物、氨氮等进水水质问题，对一期滤池进行综合改造。
将原有石英砂滤料滤池改造为活性无烟煤滤料滤池，并增加纯氧曝气系统。
滤池综合改造工程实施后，能够在保持原有滤池浊度去除效果的基础上，增加对有机物、氨氮、亚硝酸盐氮、臭味等的去除效果，进一步提升出水水质。
关键词：自来水厂；滤池改造；活性无烟煤；纯氧曝气中图分类号：TU991.24文献标志码：B文章编号:1009-7767(2019)03-0175-04Case Analysis of an Upgrading Renovation Design for theSand Filter Tank of a Water Plant in South ChinaQian Hongliang,Song Chungang,Di Wenzheng,Mi Nan1水厂概况南方某市第三水厂设计规模为110万m」/d,分3期建设。
一期设计规模为25万M/d,于1997年投入运行；二期设计规模为35万nP/d,于1999年投入运行；三期设计规模为50万m'/d,于2001年投入运行。
各期均采用常规水处理工艺，即网格絮凝池+平流沉淀池+V型滤池+氯消毒。
第三水厂水源为地表水，夏季原水水质较差，存在氨氮超标现象。
水源水质见表1。
氨氮没有直接的健康效应，但能降低消毒的效果，导致管网中亚硝酸盐的形成，使滤池对猛的去除失效并引起臭和味。
