手机CTA认证流程详解

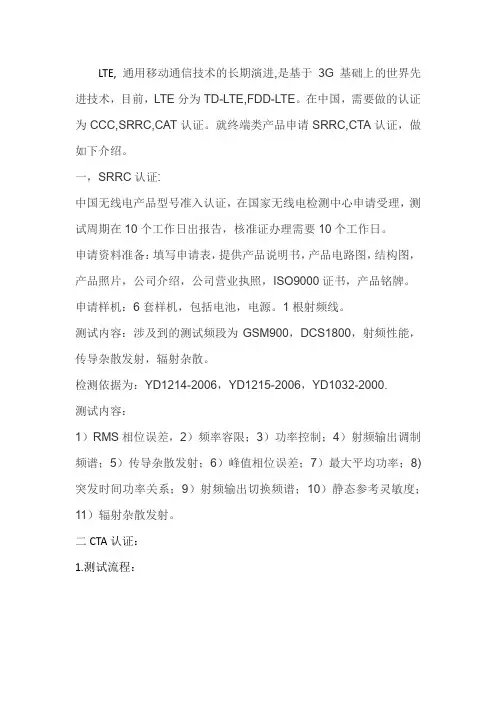

TD-LTE申请CTA,SRRC介绍
LTE,通用移动通信技术的长期演进,是基于3G基础上的世界先进技术，目前，LTE分为TD-LTE,FDD-LTE。
在中国，需要做的认证为CCC,SRRC,CAT认证。
就终端类产品申请SRRC,CTA认证，做如下介绍。
一，SRRC认证:
中国无线电产品型号准入认证，在国家无线电检测中心申请受理，测试周期在10个工作日出报告，核准证办理需要10个工作日。
申请资料准备：填写申请表，提供产品说明书，产品电路图，结构图，产品照片，公司介绍，公司营业执照，ISO9000证书，产品铭牌。
申请样机：6套样机，包括电池，电源。
1根射频线。
测试内容：涉及到的测试频段为GSM900，DCS1800，射频性能，传导杂散发射，辐射杂散。
检测依据为：YD1214-2006，YD1215-2006，YD1032-2000.
测试内容：
1）RMS相位误差，2）频率容限；3）功率控制；4）射频输出调制频谱；5）传导杂散发射；6）峰值相位误差；7）最大平均功率；8)突发时间功率关系；9）射频输出切换频谱；10）静态参考灵敏度；11）辐射杂散发射。
二CTA认证：
1.测试流程：
2.申请进网所需要的资料：
3.测试周期：2-3周完成测试
4.测试样品要求：EMC需要3台样机，性能需要6台样机。
射频线需要3根。
5.测试费用：根据模式的不同，费用不同。
6.测试项目：
性能测试：LTE业务测试，射频接收性能，数据接收性能，信息安全协议，TD-LTE协议，卡与终端的互通性能，网络互通性，电磁互通性能，电磁信息安全。

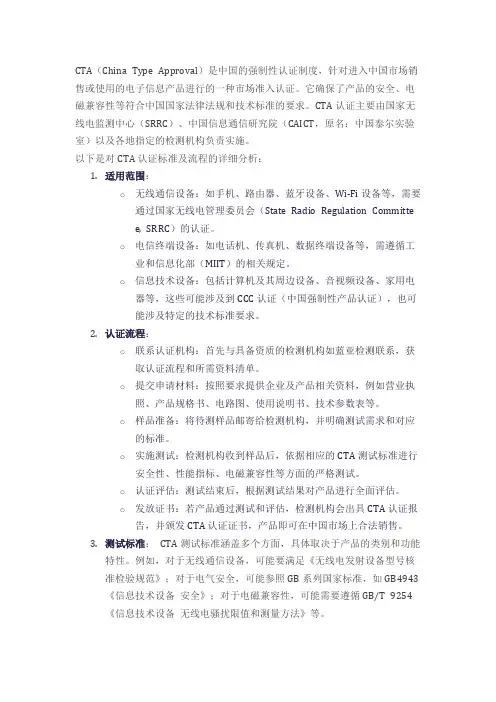

cta认证标准
CTA（China Type Approval）是中国的强制性认证制度，针对进入中国市场销售或使用的电子信息产品进行的一种市场准入认证。
它确保了产品的安全、电磁兼容性等符合中国国家法律法规和技术标准的要求。
CTA认证主要由国家无线电监测中心（SRRC）、中国信息通信研究院（CAICT，原名：中国泰尔实验室）以及各地指定的检测机构负责实施。
以下是对CTA认证标准及流程的详细分析：1.适用范围：o无线通信设备：如手机、路由器、蓝牙设备、Wi-Fi设备等，需要通过国家无线电管理委员会（State Radio Regulation Committee, SRRC）的认证。
o电信终端设备：如电话机、传真机、数据终端设备等，需遵循工业和信息化部（MIIT）的相关规定。
o信息技术设备：包括计算机及其周边设备、音视频设备、家用电器等，这些可能涉及到CCC认证（中国强制性产品认证），也可能涉及特定的技术标准要求。
2.认证流程：o联系认证机构：首先与具备资质的检测机构如蓝亚检测联系，获取认证流程和所需资料清单。
o提交申请材料：按照要求提供企业及产品相关资料，例如营业执照、产品规格书、电路图、使用说明书、技术参数表等。
o样品准备：将待测样品邮寄给检测机构，并明确测试需求和对应的标准。
o实施测试：检测机构收到样品后，依据相应的CTA测试标准进行安全性、性能指标、电磁兼容性等方面的严格测试。
o认证评估：测试结束后，根据测试结果对产品进行全面评估。
o发放证书：若产品通过测试和评估，检测机构会出具CTA认证报告，并颁发CTA认证证书，产品即可在中国市场上合法销售。
3.测试标准：CTA测试标准涵盖多个方面，具体取决于产品的类别和功能特性。
例如，对于无线通信设备，可能要满足《无线电发射设备型号核准检验规范》；对于电气安全，可能参照GB系列国家标准，如GB4943《信息技术设备安全》；对于电磁兼容性，可能需要遵循GB/T 9254《信息技术设备无线电骚扰限值和测量方法》等。
CTA送检要求
ＣＴＡ分四个部分：ＥＭＣ、泰尔实验室、现网、无委。
若是改型机，则要先做改型认定，现网就不用测。
怎样入网：入网是需要一定的流程的，首先你的先取得IMEI号码，经过公司内部预测试（保证送检的样机性能是良好的）；其次手机需要经过四个实验室的测试（省无委，国家无委，泰尔实验室，计量中心）。
取得四个实验室的测试报告，到认证中心申请入网证书；解答楼上的疑问：EMC是电磁兼容性，主要测试手机的杂散辐射，传导辐射，静电等10个测试项目。
泰尔实验室主要测试RF,AUDIO,外观，软件功能，环境测试等11大类测试项目；现网就是场测，测试与实际网络的兼容性，以及与不同系统的兼容性；无委就是无线电检测委员会；CTA测试项目返回一、国家无线电监测中心测试项目（900MHZ、1800MHZ）(15天出报告，15天审核，费用：50kRMB）RMS相位误差峰值相位误差频率容限最大平均功率功率控制突发时间功率关系射频输出调制频谱射频输出切换频谱传导杂散发射静态参考灵敏度二、泰尔实验室（MTNet专业试用部分）测试项目（30天出报告，20kRMB）目的是通过被测移动电话在实际的网络环境中运行，对其性能、功能、可靠性等进行验证位置登记/位置更新电信业务GPRS业务与不同厂家的基站/交换厂家的兼容性（切换）与不同的移动通讯运营公司（如：中国移动，中国联通）的兼容性（切换）在城区、近郊、远郊的通信效果在有无双频覆盖区域的通信下效果在固定、低速移动和高速移动中的通信效果在移动中进行较长时间通话的通信效果三、泰尔实验室测试项目（传输所）（30天出报告，100kRMB）包装、外观和装配业务与功能测试900MHZ频段GSM射频性能1800MHZ频段GSM射频性能环境适应性测试1、低温试验2、高温试验3、恒定湿热试验4、振动试验5、跌落试验寿命试验1、按键的寿命2、翻盖（滑盖）的寿命电池性能充电器的安全性音频性能（7项）8月1日以后执行四、EMC测试项目（15天出报告，87kRMB）骚扰测量1、辐射杂散骚扰2、辐射连续骚扰3、传导连续骚扰抗扰度试验静电放电抗扰度辐射骚扰抗扰度电快速瞬变脉冲群抗扰度浪涌（冲击）抗扰度射频场感应的传导骚扰抗扰度电压暂降和短时中断抗扰度在2004年8月1日起, 强制执行安全性测试".手机电磁辐射测试项目(SAR)作为参考项目, l 该项目将在1年到1年半之后强制执行.目前仅作为预测试项目在泰尔实验室EMC计量中心进行测试, 测试报告只给出SAR值, 不进行合格判定.l 从会议结束之日起受理的CTA测试, 抽检手机将相应增加至少1台(套)用于SAR测试.。
GSM手机入网认证流程(客户版)
新主板
Y
预测，与客户谈好费用 反馈到测试部进行 仪表的调整
样机调试
样机送北京
问题出现
客户反映到我或者项目经理
问题处理
客户需要注意的几个问题（重要）
每个实验室的机器都是经过我公司测试部不同的有针对性的调试 的，不能随意调换！ 我们的备用机是准备在万一的情况下使用的，其实会起到很重要 的作用，请客户能够保证备用机器的及时补充！ 我们所处理的任何一部机器都是辛勤调试的结果，机器的任何改 动包括开机，修改IMEI号码都有可能对调试的参数造成影响，请 客户不要自己改动机器，如果有特殊情况需要改动机器，请事先 征求我公司的许可！ 如果实验室发生问题，客户反应情况到北京办，请一定尽量将问 题描述清楚，如果对具体事情不了解，那么请告知相关联系人联 系方法！
TMC样机分配
共六台抽样机，随机分为1～6＃ 1＃，2＃，3＃做EMC测试，通常情况下EMC留样一台 4＃做SAR 5＃，6＃做安全测试
注意：对于抽测手机，在报告中要对手机正面，反面合盖和开盖状态，手机内部 主板，电池，标签，以及充电器，充电器标签进行牌照，与泰尔实验室报告中照 片，受理中心的抽样机器等照片必须一致，否则部里面审批的时候会有问题，所 以如果我们更改外形，包括主板的时候一定不能出现不一致！
浪涌（冲击）抗扰度
需要连接充电器状态下测试。
射频场感应的传导骚扰抗扰度（包括GPRS功能）
需要连接充电器状态下测试。
电压暂降和短时终端抗扰度
需要连接充电器状态下测试。
电磁辐射性能（SAR）
到目前为止还没有明确的测试限值
安全性能
MTNet进网试用测试
测试项目
位置登记/位置更新 电信业务 GPRS业务 与不同厂家的基站/交换的兼容性（切换） 与不同ቤተ መጻሕፍቲ ባይዱ移动通信运营公司（如：中国移动，中国联通）的兼容性 在北京城区、近郊、远郊的通信效果 在有无双频覆盖区域的通信效果 在固定、低速移动和告诉移动中的通信效果 在移动中进行较长时间通话的通信效果
中国手机进网CTA认证_20110419
MORLAB 摩尔实验室 2011年 2011年4月
专业、卓越、 专业、卓越、精准 page1 Morlab Group
主要内容
一、中国认证 二、企业资质要求 三、IMEI/MEID 四、型号核准认证 五、进网认证 六、CCC认证 七、中国RoHS
专业、卓越、 专业、卓越、精准
型号核准认证
• 以上资料须准备两套。 • 一套提交给省级无线电管理局，另一套提交 给国家无线电管理局
主要内容
• • • • • • • 一、中国认证 二、企业资质要求 三、IMEI/MEID 四、型号核准认证 五、进网认证 六、CCC认证 七、中国RoHS
进网认证
2001年5月10日，原信息产业部电信管理局根据《中华人民 共和国电信条例》，制定和出台了《电信设备进网管理办 法》。根据《管理办法》要求，国家对接入公用电信网使 用的电信终端设备、无线电通信设备和涉及网间互联的电 信设备实行进网许可制度。 工信部电信管理局具体负责全国电信设备进网和监督 检查工作。电信管理局由电信设备认证处负责进网认证审 核业务，并委托原信息产业部电信设备认证中心受理电信 设备进网申请业务。 授权的实验室：泰尔实验室/威尔克（功能，射频，可 靠性）；通信计量中心（EMC，安全）；MTNET（网络兼 容测试）
专业、卓越、 专业、卓越、精准
page19
Morlab Group
主要内容
• • • • • • • 一、中国认证 二、企业资质要求 三、IMEI/MEID 四、型号核准认证 五、进网认证 六、CCC认证 七、中国RoHS
型号核准认证
1999年4月，原信息产业部颁布了《关于加强无线 电发射设备管理的通告 》，自1999年6月1日起， 凡在中国境内(不含港澳台地区)生产(以外销为目的 除外)的无线电发射设备，各生产厂商须持有信息 产业部无线电管理局(以下简称无线电管理局)核发 的“无线电发射设备型号核准证”。 手机属于管制内的电信终端产品，需要取得型 号核准证才允许销售。 授权的实验室：国家无线电监测中心检测中心

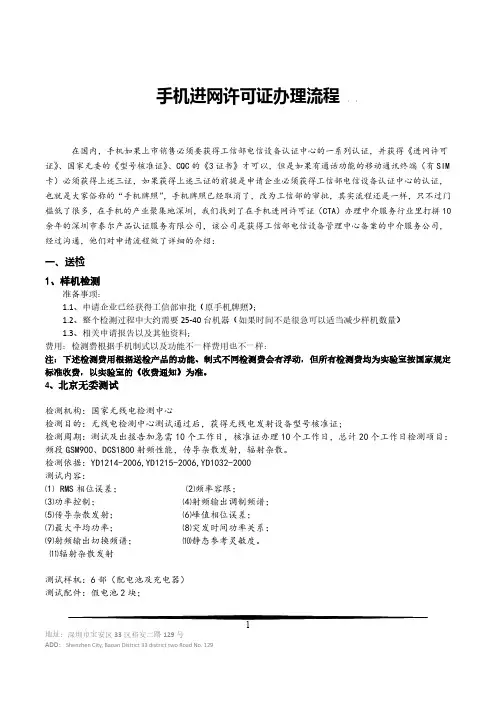

手机进网许可证办理流程
手机进网许可证办理流程在国内，手机如果上市销售必须要获得工信部电信设备认证中心的一系列认证，并获得《进网许可证》、国家无委的《型号核准证》、CQC的《3证书》才可以，但是如果有通话功能的移动通讯终端（有SIM 卡）必须获得上述三证，如果获得上述三证的前提是申请企业必须获得工信部电信设备认证中心的认证，也就是大家俗称的“手机牌照”，手机牌照已经取消了，改为工信部的审批，其实流程还是一样，只不过门槛低了很多，在手机的产业聚集地深圳，我们找到了在手机进网许可证（CTA）办理中介服务行业里打拼10余年的深圳市泰尔产品认证服务有限公司，该公司是获得工信部电信设备管理中心备案的中介服务公司，经过沟通，他们对申请流程做了详细的介绍：一、送检1、样机检测准备事项：1.1、申请企业已经获得工信部审批（原手机牌照）；1.2、整个检测过程中大约需要25-40台机器（如果时间不是很急可以适当减少样机数量）1.3、相关申请报告以及其他资料；费用：检测费根据手机制式以及功能不一样费用也不一样：注：下述检测费用根据送检产品的功能、制式不同检测费会有浮动，但所有检测费均为实验室按国家规定标准收费，以实验室的《收费通知》为准。
4、北京无委测试检测机构：国家无线电检测中心检测目的：无线电检测中心测试通过后，获得无线电发射设备型号核准证;检测周期：测试及出报告加急需10个工作日，核准证办理10个工作日，总计20个工作日检测项目：频段GSM900、DCS1800射频性能，传导杂散发射，辐射杂散。
检测依据：YD1214-2006,YD1215-2006,YD1032-2000测试内容：⑴RMS相位误差；⑵频率容限；⑶功率控制；⑷射频输出调制频谱；⑸传导杂散发射；⑹峰值相位误差；⑺最大平均功率；⑻突发时间功率关系；⑼射频输出切换频谱；⑽静态参考灵敏度。
⑾辐射杂散发射测试样机：6部（配电池及充电器）测试配件：假电池2块；地址：深圳市宝安区33区裕安二路129号射频测试线1根(需标注衰减补偿值)；测试资料：①核准无线电发射设备型号申请表1份；②送检样品技术申报确认单1份；③GSM移动台电池申明表1份；④技术手册3份（带彩照）⑤用户手册3份；注：改型机无委测试时需提供改型机和原型机技术手册、彩照各3 份；5、现网（模拟网）检测机构：北京传输研究所检测目的：测试手机与各个厂家的基站的兼容性及通信效果。
高通平台CTA 认证-测试wifi-BT控制方法-151028
Wifi /BT测试方法一：测试样机如下图线损衰减1.5db二测试环境：电脑需安装QRCT工具，高通驱动，及ADB 命令环境；ADB 命令环境打开adb文件夹，调用就可以了，也可以放在C:\Documents and Settings\user文件夹下，开始菜单-cmd调用。
三：测试步凑1：打开usb调试：设置--------关于手机--------连续点击版本号--------直至提示您已处于开发模式--------返回到设置菜单----------进入开发者选项---------勾选USB调试框2：输入命令：电脑开始，运行，cmd然后输入如下红色字体命令：•C:\Documents and Settings\guohai.zheng>adb remount•remount succeeded•C:\Documents and Settings\guohai.zheng>adb root•adbd is already running as root••C:\Documents and Settings\guohai.zheng>adb shell•root@ SS016:/ # su•su•root@SS016:/ # ps | grep ptt*•ps | grep ptt*•root 8 2 0 0 c018fc84 00000000 S rcu_preempt •root 57 2 0 0 c0133fb4 00000000 S crypto •root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti•wifi 264 1 3964 824 ffffffff b6efec6c S /system/bin/ptt_socket_ap•p•root@SS016:/ # kill -9 264•kill -9 264•root@SS016:/ # ps | grep ptt*•ps | grep ptt*•root 8 2 0 0 c018fc84 00000000 S rcu_preempt •root 57 2 0 0 c0133fb4 00000000 S crypto •root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti•root@SS016:/ # insmod /system/lib/modules/wlan.ko con_mode=5•insmod /system/lib/modules/wlan.ko con_mode=5•root@SS016:/ # ptt_socket_app -f•ptt_socket_app -f•root@SS016:/ #•输入的命令如下图3：高通QRCT工具控制手机发射wifi信号：然后连上高通QRCT工具可以进行非信令测试。
[通信电子]手机的CTA认证测试流程
![[通信电子]手机的CTA认证测试流程](https://img.taocdn.com/s3/m/c07ce2826aec0975f46527d3240c844769eaa007.png)
手机要获得进网许可证，即要通过CTA认证。
CTA认证包含了四个部分：1、无委的型号核准，通过后可以获得型号核准证2、泰尔或威尔克的性能测试，通过后可以获得性能测试报告3、TMC的EMC和安全测试，通过后获得EMC测试报告和安全的测试报告4、MTNET（数字移动通信模拟试验网）的专业试用，通过后获得专业试用报告只有获得了上面4种报告后才能申请获得进网许可证手机的CT A认证测试流程1、需要提供实验室的相关文档，包括实验室管理，不确定度评定，测试手册等2、需要提供报告样本（按CTIA标准给定样式）3、在准备好材料后，提交给CTIA相关评审部门，申请验收。
4、CTIA确定验收时间5、现场验收。
（包括文档审核，实验室硬件验收，测试人员素质——主要看操作熟练程度以及测试准确度）。
6、验收专家提出改进意见，修改后提交，合格，大概一个月后发执照。
整个流程估计需要三个月到半年摩尔实验室手机CTA测试优势：MORLAB推行一站式服务，将您从繁复的进网流程中解放出来!拥有亚洲最大的手机性能测试基地，可以测量包括2G到3G的GSM，CDMA等移动通信终端产品；拥有国际最先进水平的10米法电波暗室一个，5米法全电波暗室一个，3米法电波暗室二个，OTA(天线专用测试)电波暗室一个，屏蔽室20个，测试频率达到40GHz，超过军标要求，这也是目前国内最大的EMC实验群；拥有华南唯一的手机SAR测试系统，未来将包含HAC测试能力；拥有针对欧洲标准的先进的数字模拟音频、视频抗干扰TS9980测试系统；拥有满足国内外标准的高清数字电视性能测试系统；自行研制开发了光伏（PV）组件国际标准测试能力；CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC和CTA两者有什么区别？CCC:CHINA COMPULSORY CERTIFICA TIONCTA:CHINA TYPE APPROV ALCCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC 是电子产品要进入国内市场销售, 必须通过国家强制性测试.CTA主要是国内入网所用,手机等通信产品要进入市面销售,需要拿到国家信息产业部等部门做备案, 其中包含了CCC认证. 只有全部通过CTA四个部分, 才能够拿到入网证, 可以正式进入国内市场销售CCC是中国强制性产品认证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杂散
• 辐射杂散 • 传导杂散
无委的测试项目
客户提供 调试样机 是否预测
否 是
预测、协商预 测费用
SIM调试样机
测试样机 送测
备用机留 SIM北京办
测试是否 有问题 否
是
SIM北京办 调试解决
通过CTA
SIM归还备用机
其中注意键盘“＋”；提供测试USB数据接口的线；耳机
������电池性能、充电器的安全性 包装，外观和装配
其中注意外观测试中的产品标志中的产品名称必须为“GSM 双频GPRS功能数字移动电话机”； IMEI号码必须一致。
ＴＭＣ的样机分配
“受理中心”从１２台样机中，随机分配６台样机给 ＴＭＣ实验室。
泰尔实验室对６台样机做以下分配：
1#~3# 做音频测试 1#~5# 做射频测试 泰尔样机 1#~6# 6#用作功能测试 4#~5# 做寿命测试 4#或5# 做跌落测试 1#~3# 做GPRS测试
泰尔的测试项目
射频测试（900MHz，1800MHz） ������音频测试 ������环境适应性测试 振动，高低温，湿热均测3台，跌落测1台 ������GPRS业务与功能，射频测试（900MHz，1800MHz） ������寿命：按键寿命，翻盖寿命 ������业务与功能测试
器测试）
电压暂降和短时终端抗扰度（需要连接充电器测试） 电磁辐射性能（SAR）（尚未有明确的测试限值要求） 安全性能
MTnet的测试项目
������位置登记/位置更新 ������电信业务 ������GPRS业务 ������与不同厂家的基站/交换的兼容性（切换） ������与不同的移动通信运营公司（如：中国移动，中 国联通）的兼容性 ������在北京城区、近郊、远郊的通信效果 ������在有无双频覆盖区域的通信效果 ������在固定、低速移动和告诉移动中的通信效果 ������在移动中进行较长时间通话的通信效果
送测的顺序
1周 1周
送无委和MTnet
送泰尔和EMC
（受理中心）
取无委实验报告 申请核准证
2~3周
信产部审批
取泰尔、EMC、 MTnet报告、核准证
注：最新的流程上，泰尔和EMC样机是经“信息产业部电信设 备认证中心 ”（简称“受理中心”）统一分配到泰尔和EMC 的。
泰尔的样机分配
“受理中心”从１２台样机中，随机分配６台样机给 泰尔实验室。
手机CTA认证流程
CTA介绍
如果想拿到入网证书那么我们必须：
1.手机CCC证书 2.EMC测试报告，泰尔测试报告 3.MTNet进网试用报告 3.无线电频率核准证（简称核准证）
注：其中，核准证和MTNet是送样，而EMC和泰尔是抽 样；核准证的取得必须先取得国家无委的测试报告，然 后再申请核准证，申请核准证的过程时间一般比较长， 一般都需要2～3周
送测的顺序
无委和MTNet是送样，而且无委的时间一 般都比较长，所以合理的，通常的送测的顺 序应该是： ������ 提前一周送无委和MTNet，一周后送泰尔 和MTNet；再过一周取无委报告申请核准证； 再过2～3周取泰尔报告，EMC报告，无线核 准证，MTNet报告申请入网证。等待部里审 批！
无委的样机分配
无委的样机一共为6台，且为厂商直接送样机到无委 厂商“指定” 其中1台做杂散测试
1#~5# 做射频测试
无委样机 1#~6#
6#（厂商指定） 做杂散测试
无委的测试项目
射频
• • • • • • • • • RMS相位误差 峰值相位误差 频率容限 最大平均功率 功率控制 突发时间功率关系 射频输出调制频谱 射频输出切换频谱 静态参考灵敏度
ＴＭＣ对６台样机做以下分配：
1#~3# 做EMC测试
TMC样机 1#~6#
4# 做SAR测试
5#~6# 做安全测试
ＴＭＣ的测试项目
辐射杂散（包括GPRS功能） 辐射连续骚扰（包括GPRS功能，需要连接充电器测试） 传导连续骚扰（包括GPRS功能，需要连接充电器测试） 静电放电抗扰度（需要连接充电器测试） 辐射骚扰抗扰度（包括GPRS功能，需要连接充电器测试） 电快速瞬变脉冲群抗扰度（需要连接充电器测试） 浪涌（冲击）抗扰度（需要连接充电器测试） 射频场感应的传导骚扰抗扰度（包括GPRS功能，需要连接充电
