煤的挥发份的测量方法
煤的挥发分的测定

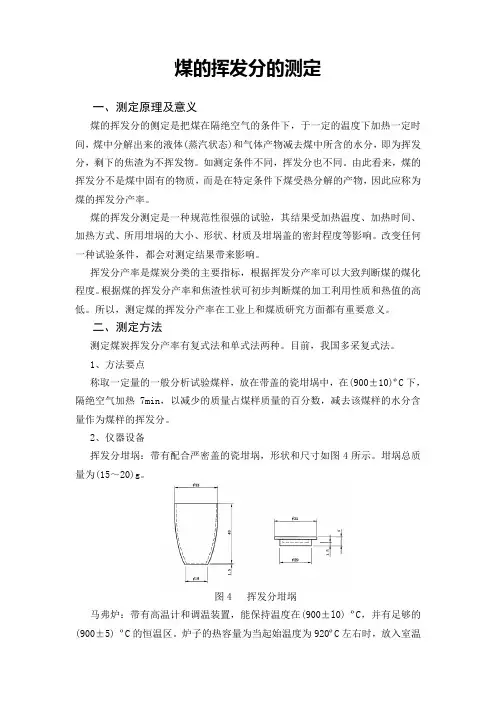

煤的挥发分的测定一、测定原理及意义煤的挥发分的侧定是把煤在隔绝空气的条件下，于一定的温度下加热一定时间，煤中分解出来的液体(蒸汽状态)和气体产物减去煤中所含的水分，即为挥发分，剩下的焦渣为不挥发物。
如测定条件不同，挥发分也不同。
由此看来，煤的挥发分不是煤中固有的物质，而是在特定条件下煤受热分解的产物，因此应称为煤的挥发分产率。
煤的挥发分测定是一种规范性很强的试验，其结果受加热温度、加热时间、加热方式、所用坩埚的大小、形状、材质及坩埚盖的密封程度等影响。
改变任何一种试验条件，都会对测定结果带来影响。
挥发分产率是煤炭分类的主要指标，根据挥发分产率可以大致判断煤的煤化程度。
根据煤的挥发分产率和焦渣性状可初步判断煤的加工利用性质和热值的高低。
所以，测定煤的挥发分产率在工业上和煤质研究方面都有重要意义。
二、测定方法测定煤炭挥发分产率有复式法和单式法两种。
目前，我国多采复式法。
1、方法要点称取一定量的一般分析试验煤样，放在带盖的瓷坩埚中，在(900±10)oC下，隔绝空气加热7min，以减少的质量占煤样质量的百分数，减去该煤样的水分含量作为煤样的挥发分。
2、仪器设备挥发分坩埚：带有配合严密盖的瓷坩埚，形状和尺寸如图4所示。
坩埚总质量为(15～20)g。
图4 挥发分坩埚马弗炉：带有高温计和调温装置，能保持温度在(900±l0) oC，并有足够的(900±5) oC的恒温区。
炉子的热容量为当起始温度为920oC左右时，放入室温下的坩埚架和若干坩埚，关闭炉门后，在3min内恢复到(900±l0) oC炉后壁有一个排气孔和一个插热电偶的小孔。
小孔位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间，距炉底(20～30)mm处。
马弗炉的恒温区应在关闭炉门下测定，并至少每年测定一次。
高温计(包括毫伏计和热电偶)至少每年校准一次。
坩埚架：用镍铬丝或其他耐热金属丝制成。
其规格尺寸以能使所有的坩埚都在马弗炉恒温区内，并且坩埚底部紧邻热电偶热接点上方(见图5)。
模块五 第三节 煤的挥发分和固定碳.
第三讲 煤的挥发分和固定碳
5.煤的挥发分分级 煤的干燥无灰基挥发分分级见表4-14，中国煤以中高挥发分煤居多，约占 30%；其次为高挥发分煤，约占24%；其他挥发分级别的煤所占比例不大。
表4-14 煤的干燥无灰基挥发分分级（MT/T849） 序号 1 2 3 4 5 6 级别名称 特低挥发分煤 低挥发分煤 中等挥发分煤 中高挥发分煤 高挥发分煤 特高挥发分煤 代号 SLV LV MV MHV HV SHV Vdaf/% ≤10.00 10.01~20.00 20.01~28.00 28.01~37.00 37.01~50.00 >50.00
m1 Vad 100 M ad m
（4-16）
干燥无灰基挥发分按照式（4-17）、式（4-18）和式（4-19）换算：
第三讲 煤的挥发分和固定碳
Vdaf
Vad 100 100 - Mad - Aad
（4-17）
当一般分析试验煤样中碳酸盐二氧化碳含量为2%~12%时，则：
Vdaf
Vad - ad （CO 2 ) 100 100- Mad - Aad
第三讲 煤的挥发分和固定碳
二、固定碳
1.固定碳含量的计算 从测定挥发分后的煤样残渣中减去灰分后的残留物称为固定碳，项目符号 FC。和挥发分一样，固定碳不是煤中的固有成分，而是热分解产物。在组成上 ，固定碳除含有碳元素外，还包含氢、氧、氮和硫等元素。 煤的工业分析中，固定碳一般不直接测定，而是通过计算获得。在一般分析 试验煤样测定水分、灰分和挥发分后，由式（4-20）计算空气干燥基固定碳：
模块五 煤的工业分析
第三讲 煤的挥发Βιβλιοθήκη 和固定碳第三讲 煤的挥发分和固定碳
一、煤的挥发分
挥发份：煤样在规定的条件下隔绝空气加热并进行水分校正后 的质量损失，项目符号V。
煤的挥发分测定

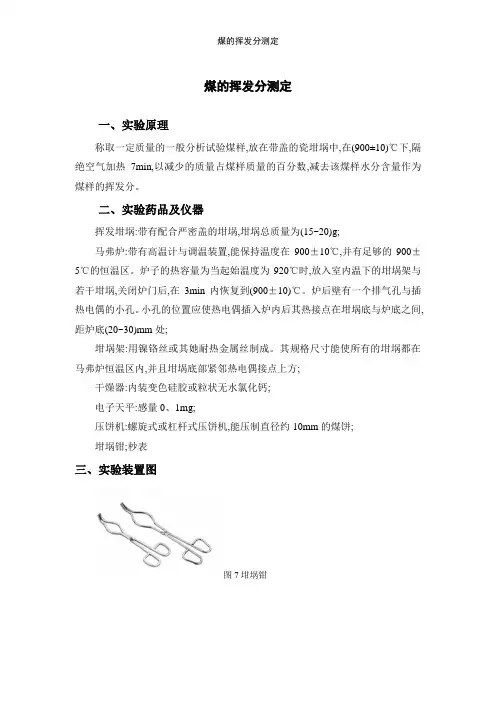

煤的挥发分测定一、实验原理称取一定质量的一般分析试验煤样,放在带盖的瓷坩埚中,在(900±10)℃下,隔绝空气加热7min,以减少的质量占煤样质量的百分数,减去该煤样水分含量作为煤样的挥发分。
二、实验药品及仪器挥发坩埚:带有配合严密盖的坩埚,坩埚总质量为(15~20)g;马弗炉:带有高温计与调温装置,能保持温度在900±10℃,并有足够的900±5℃的恒温区。
炉子的热容量为当起始温度为920℃时,放入室内温下的坩埚架与若干坩埚,关闭炉门后,在3min内恢复到(900±10)℃。
炉后壁有一个排气孔与插热电偶的小孔。
小孔的位置应使热电偶插入炉内后其热接点在坩埚底与炉底之间,距炉底(20~30)mm处;坩埚架:用镍铬丝或其她耐热金属丝制成。
其规格尺寸能使所有的坩埚都在马弗炉恒温区内,并且坩埚底部紧邻热电偶接点上方;干燥器:内装变色硅胶或粒状无水氯化钙;电子天平:感量0、1mg;压饼机:螺旋式或杠杆式压饼机,能压制直径约10mm的煤饼;坩埚钳;秒表三、实验装置图图7坩埚钳图1 挥发坩埚图2 马弗炉图3干燥器图4 分析天平图5坩埚架图6 秒表四、实验步骤（1）检查天平:a、天平开机前,应观察天平后部水平仪内的水泡就是否位于圆环的中央、否则通过天平的地脚螺栓调节,左旋升高,右旋下降。
b、打开两侧玻璃门,空气流通,就是天平室内达到空气干燥状态。
c 天平在初次接通电源或长时间断电后开机时,至少需要30分钟的预热时间。
d、上边、左右两侧玻璃门关好;(2)检查煤样: 瞧标签编号就是否齐全;瞧煤样瓶:样量就是否在3/4、及瓶子密封情况;瞧粒度就是否符合小于0、2mm(3)坩埚:瞧坩埚盖能否盖严取质量相近的坩埚进行试验(4)称取煤样: 称量前将硅胶取出瞧标签上制样日期,如果就是最近制的样则用水平搅拌法,如果较早则转动法。
(水平搅拌法:瓶子与勺子方向相反转动,同时上下抽动勺子)对煤样进行充分搅拌混合1min。
项目十五、热失重法测定煤的挥发分
项目十五、热失重法测定煤的挥发分【概述】煤除作燃料外，主要作一些工业生产的原料。
煤质分析方法有两种，一类是元素分析，多用于研究工作中。
另一类是工业分析，其分析项目有：水份、挥发性、灰份固定碳等，工业分析主要用于煤的生产或使用部门。
煤的工业分析是在人为规定条件下测定经转化生成的物质，这些物质的产率是随加热的温度、加热时间及通风条件等而改变。
因此，这类分析方法都规定有统一的实验条件。
测定煤的挥发度，可以判别煤的种类，适用于何种工艺加工过程。
挥发分产率高的煤，在干馏时的化学产品量较多，适用于煤焦油工业。
根据残留焦渣的性质，可以初步估计煤是否适用于炼焦，同时还可以估计炼焦时的焦炭产量。
所以，挥发分产率是判断煤值的重要指标之一。
【学习途径】〖知识部分〗•煤的挥发分测定原理•煤的挥发分测定条件•挥发法的适用范围〖操作技能部分〗•煤试样的采集和处理•煤试样浓制•煤的挥发分的测定方法【评价标准】8h 内完成,并达到标准规定的允差。
【评定方法】(考核)〖应知自测〗当你通过学习后，应能熟练掌握本专项能力所需的知识要求，能在规定时间内正确完成本学习包中的自测题(也可根据指导教师要求进行测试)。
〖应会测试〗(操作考核)当你通过学习和自测后，认为已能达到本专项能力的培训要求，可参加专项能力的技能操作考核，考核成绩由指导教师认定。
在您参加考核之前，应先检查一下自己是否已完成了下列学习任务：•复习与本专项能力相关的模块。
•学习并掌握本专项能力所需的知识、并通过自测。
•能熟练使用完成本专项能力所需的仪器、设备、试剂，完成规定的测试任务。
【基本概念】〖挥发分〗煤在规定的温度下隔绝空气加热时失去的并进行水分校正后的挥发性物质。
它包括煤中有机物的分解产物、无机物的分解产物以及少量不挥发物质的燃烧产物，这些产物都不是煤的原组分，而是煤在一定条件下发生化学反应的结果。
因此，煤的挥发分测定结果应该称为挥发分产率。
【测定原理】煤与空气隔绝加热，则煤中部分物质分解逸出，冷却后称量即可得出逸出物的质量，除去水份以外的逸出物称挥发份。
煤的挥发分测定
煤的挥发分测定一、实验目的煤的挥发分参数是煤的重要物理指标之一，测定煤的挥发分为煤层的自燃倾向鉴定提供数据支持。
二、实验原理称取一定质量的一般分析试验煤样，放在带盖的瓷坩埚中，在（900±10）℃下，隔绝空气加热7min，以减少的质量占煤样质量的百分数，减去该煤样水分含量作为煤样的挥发分。
三、实验药品及仪器挥发坩埚：带有配合严密盖的坩埚，坩埚总质量为（15~20）g；马弗炉：带有高温计和调温装置，能保持温度在900±10℃，并有足够的900±5℃的恒温区。
炉子的热容量为当起始温度为920℃时，放入室内温下的坩埚架和若干坩埚，关闭炉门后，在3min内恢复到（900±10）℃。
炉后壁有一个排气孔和插热电偶的小孔。
小孔的位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间，距炉底（20~30）mm处；坩埚架：用镍铬丝或其他耐热金属丝制成。
其规格尺寸能使所有的坩埚都在马弗炉恒温区内，并且坩埚底部紧邻热电偶接点上方；干燥器：干燥器：内装变色硅胶或粒状无水氯化钙；电子天平：感量0.1mg；压饼机：螺旋式或杠杆式压饼机，能压制直径约10mm的煤饼；坩埚钳；秒表。
四、实验步骤（1）在预先于900℃温度灼烧至质量恒定的带盖瓷坩埚中，称取粒度小于0.2mm的一般分析试验煤样（1±0.01g）（称准至0.0002g），然后轻轻振动坩埚，使煤样摊平，盖上盖，放在坩埚架上。
褐煤和长焰煤应预先压饼，并切成约3mm的小块。
（2）将马弗炉预先加热至920℃左右。
打开炉门，迅速将放有坩埚的架子送入恒温区，立即光上炉门并计时，准确加热7min 。
坩埚及架子放入后，要求炉温在3min 内恢复至（900±10）℃，此后保持在（900±10）℃，否则此次实验作废。
加热时间包括温度恢复时间在内。
（3）从炉中取出坩埚，放在空气中冷却5min 左右，移入干燥器中冷却至室温（约20min ）后称量。
煤的挥发分的测定
煤的挥发分的测定一、测定原理及意义煤的挥发分的侧定是把煤在隔绝空气的条件下，于一定的温度下加热一定时间，煤中分解出来的液体(蒸汽状态)和气体产物减去煤中所含的水分，即为挥发分，剩下的焦渣为不挥发物。
如测定条件不同，挥发分也不同。
由此看来，煤的挥发分不是煤中固有的物质，而是在特定条件下煤受热分解的产物，因此应称为煤的挥发分产率。
煤的挥发分测定是一种规范性很强的试验，其结果受加热温度、加热时间、加热方式、所用坩埚的大小、形状、材质及坩埚盖的密封程度等影响。
改变任何一种试验条件，都会对测定结果带来影响。
挥发分产率是煤炭分类的主要指标，根据挥发分产率可以大致判断煤的煤化程度。
根据煤的挥发分产率和焦渣性状可初步判断煤的加工利用性质和热值的高低。
所以，测定煤的挥发分产率在工业上和煤质研究方面都有重要意义。
二、测定方法测定煤炭挥发分产率有复式法和单式法两种。
目前，我国多采复式法。
1、方法要点称取一定量的一般分析试验煤样，放在带盖的瓷坩埚中，在(900±10)ºC下，隔绝空气加热7min，以减少的质量占煤样质量的百分数，减去该煤样的水分含量作为煤样的挥发分。
2、仪器设备挥发分坩埚：带有配合严密盖的瓷坩埚，形状和尺寸如图4所示。
坩埚总质量为(15～20)g。
图4 挥发分坩埚马弗炉：带有高温计和调温装置，能保持温度在(900±l0) ºC，并有足够的(900±5) ºC的恒温区。
炉子的热容量为当起始温度为920ºC左右时，放入室温下的坩埚架和若干坩埚，关闭炉门后，在3min内恢复到(900±l0) ºC炉后壁有一个排气孔和一个插热电偶的小孔。
小孔位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间，距炉底(20～30)mm处。
马弗炉的恒温区应在关闭炉门下测定，并至少每年测定一次。
高温计(包括毫伏计和热电偶)至少每年校准一次。
坩埚架：用镍铬丝或其他耐热金属丝制成。
煤的挥发分及其测定知识点解说.
煤的挥发分及其测定煤的挥发分，即煤在一定温度下隔绝空气加热，逸出物质（气体或液体）中减掉水分后的含量。
剩下的残渣叫做焦渣。
因为挥发分不是煤中固有的，而是在特定温度下热解的产物，所以确切的说应称为挥发分产率。
煤的挥发分不仅是炼焦、气化要考虑的一个指标，也是动力用煤的一个重要指标，是动力煤按发热量计价的一个辅助指标。
挥发分是煤分类的重要指标。
煤的挥发分反映了煤的变质程度，挥发分由大到小，煤的变质程度由小到大。
如泥炭的挥发分高达70%，褐煤一般为40～60%，烟煤一般为10～50%，高变质的无烟煤则小于10%。
所以世界各国和我国都以煤的挥发分作为煤分类的重要指标。
一、测定原理煤在隔绝空气下加热，大致情况是：1．< 100℃煤中吸附的气体和部分水逸出，<110℃内在水分逸尽，至200℃化合水逸出；2．250℃第一次热解开始，有气体逸出，>350℃有焦油产生，550~600℃焦油逸尽；3．>600℃第二次热解开始，气体再度逸出冷凝得高温焦，900~1000℃分解停止，残留物为焦炭。
煤的挥发分主要是由水分、碳氢氧化物和碳氢化合物组成，但物理吸附水（包括外在水分和内在水分）和矿物质生成的二氧化碳不属挥发分范围。
二、方法要点称取一定量的空气干燥煤样，放在带盖的瓷坩埚中，在( 900±10)℃温度下隔绝空气加热7min，以减少的质量占煤样质量的百分数再减去该煤样水分含量作为挥发分产率。
三、仪器设备1．挥发分测定仪图YX-GF/V7700 全自动挥发分仪2．挥发分坩埚：带有配合严密盖的瓷坩埚，见下图所示。
图挥发分坩埚3．马弗炉：带有高温计和调温装置，温度能保持在(900±10)℃，并有足够的恒温区。
炉后壁有一排气孔和一插热电偶的小孔。
小孔位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间，即距炉底20～30mm处。
4．坩埚架：用镍铬丝或其他耐热金属丝制成，规格尺寸能使所有的坩埚都在马弗炉恒温区内，坩埚底部位于热电偶热接点上方，距炉底20～30mm为准。
煤分析中挥发份的测定
煤分析中挥发份的测定
（一）所需仪器
天平，称样勺，挥发皿，挥发皿架，马弗炉，高温送样铲，干燥器，耐高温手套
（二）操作步骤
1. 用预先在900℃温度下灼烧至质量恒定的带盖瓷坩埚，称取粒度为0.2mm以下的空气干燥煤样1±0.01g，精确至0.0002g，然后轻轻振动坩埚，使煤样摊平，盖上盖，放在坩埚架上。
2. 将马弗炉预先加热至910℃左右。
打开炉门，迅速将放有坩埚的架子送入恒温区并关上炉门，准确加热7min。
坩埚及架子刚放入后，炉温会有所下降，但必须在3min内使炉温恢复至900±10℃，否则此试验作废。
加热时间包括温度恢复时间在内。
3. 从炉中取出坩埚，放在空气中冷却5min左右，移入干燥器中冷却至室温(约20min)后，称量。
4. 空气干燥煤样的挥发分计算
Vad=m1/ m*100%—Mad
Vad———空气干燥煤样的挥发份，%；
Mad———空气干燥煤样的水分，%；
m1———煤样减少的质量，g
m———煤样的质量，g
（三）挥发分测定评分标准。
煤炭指标检测的方法
煤炭指标检测的方法
煤炭指标检测的方法主要包括以下几种：
1. 灰分检测：灰分是煤炭中不挥发物的含量，常用的检测方法有重量法和化学分析法。
重量法是将煤样加热至高温，将挥发物挥发，计算剩下的非挥发物质的质量，即为灰分的含量。
化学分析法是将煤样与相应试剂反应产生显色或生成沉淀，然后通过比色法或滴定法来测量灰分的含量。
2. 挥发分检测：挥发分是煤炭中在一定温度范围内挥发的物质的含量，常用的检测方法有热重分析法和编程升温法。
热重分析法是将煤样加热，同时测量样品质量随温度升高的变化，通过分析质量减少的速率来计算挥发分的含量。
编程升温法是将煤样在一定升温速率下加热，通过测量样品质量随温度升高的变化来计算挥发分的含量。
3. 元素分析：煤炭中的元素含量对燃烧性能和环境污染有重要影响，常用的元素分析方法有X射线荧光光谱法、原子吸收光谱法和化学分析法等。
X射线荧光光谱法是通过瞬间激发煤样产生的X射线来分析煤中元素的含量；原子吸收光谱法是通过测量原子吸收特定波长的光线来分析煤中元素的含量；化学分析法是将煤样与相应试剂反应生成可测量的化合物，然后通过比色法、滴定法等方法来测量元素的含量。
4. 煤质分析仪器：现代化的煤质分析仪器可以精确测量煤炭的各项指标，如全
水分、灰分、挥发分、固定碳、高位发热量等。
常用的仪器包括全自动碳硫分析仪、全自动碳氢氮分析仪、全自动元素分析仪、全自动热值仪等。
需要注意的是，不同的煤炭指标可能需要使用不同的检测方法和仪器，具体选择方法和仪器应根据检测需求和实际情况进行综合考虑。
煤的挥发分的测定
.煤的挥发分的测定一、测定原理及意义煤的挥发分的侧定是把煤在隔绝空气的条件下，于一定的温度下加热一定时间，煤中分解出来的液体(蒸汽状态)和气体产物减去煤中所含的水分，即为挥发分，剩下的焦渣为不挥发物。
如测定条件不同，挥发分也不同。
由此看来，煤的挥发分不是煤中固有的物质，而是在特定条件下煤受热分解的产物，因此应称为煤的挥发分产率。
煤的挥发分测定是一种规范性很强的试验，其结果受加热温度、加热时间、加热方式、所用坩埚的大小、形状、材质及坩埚盖的密封程度等影响。
改变任何一种试验条件，都会对测定结果带来影响。
挥发分产率是煤炭分类的主要指标，根据挥发分产率可以大致判断煤的煤化程度。
根据煤的挥发分产率和焦渣性状可初步判断煤的加工利用性质和热值的高低。
所以，测定煤的挥发分产率在工业上和煤质研究方面都有重要意义。
二、测定方法测定煤炭挥发分产率有复式法和单式法两种。
目前，我国多采复式法。
1、方法要点称取一定量的一般分析试验煤样，放在带盖的瓷坩埚中，在(900±10)ºC下，隔绝空气加热7min，以减少的质量占煤样质量的百分数，减去该煤样的水分含量作为煤样的挥发分。
2、仪器设备挥发分坩埚：带有配合严密盖的瓷坩埚，形状和尺寸如图4所示。
坩埚总质量为(15～20)g。
图4 挥发分坩埚马弗炉：带有高温计和调温装置，能保持温度在(900±l0) ºC，并有足够的(900±5) ºC的恒温区。
炉子的热容量为当起始温度为920ºC左右时，放入室温下的坩埚架和若干坩埚，关闭炉门后，在3min内恢复到(900±l0) ºC炉后壁有一个排气孔和一个插热电偶的小孔。
小孔位置应使热电偶插入炉内后其热接点在坩埚底和炉底之间，距炉底(20～30)mm处。
马弗炉的恒温区应在关闭炉门下测定，并至少每年测定一次。
高温计(包括毫伏计和热电偶)至少每年校准一次。
坩埚架：用镍铬丝或其他耐热金属丝制成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤的挥发份的测定方法
一名词解释
煤样在规定的条件下，隔绝空气加热，并进行水分校正后的挥发物质产率即为挥发份。
二试验步骤
1 用预先在900℃温度下灼烧至质量恒定的带盖瓷坩埚，称取粒度小于0.2mm的空气干燥煤样（1±0.01）g（称准至0.0002g）。
然后轻轻振功坩埚，使煤样摊平，盖上盖，放在坩埚架上。
褐煤和长焰煤应顶先压饼，井切成约3mm的小块。
2 将马弗炉预先加热至920℃左右。
打开炉门，迅速将放有坩埚的架子送入恒温区，立即关上炉门并计时，准确加热7min。
坩埚及架子放入后，要求炉温在3min内使炉温恢复至（900±10）℃，此后保持在(900±10)℃，否则此次试验作废，加热时间包括温度恢复时间在内。
3 从炉中取出坩埚，放在空气中冷却至5min左右，移入干燥器中冷却至室温（约20min）后称量。
三精密度
四试验注意事项
1 影响挥发份测定结果的主要因素是加热温度、加热时间、加热速度。
2 测定温度应严格控制在（900±10）℃，装有煤样的坩埚必须放在马弗炉恒温区。
3 装有煤样的坩埚放入马弗炉后，炉温应在3min内恢复到（900±10）℃。
4 总加热时间（包括温度回复时间）要严格控制为7min。
5 坩埚盖子必须配合严密。
6 要用耐热金属做的坩埚架，它受热时不能掉皮。
7 坩埚从马弗炉取出后，在空气中冷却时间不宜过长，以防焦渣吸水。
8 因为褐煤和长焰煤的水分和挥发份很高，如果以松散状态加热，则挥发份会骤然大量释出，把坩埚盖顶开带走碳粒，所以必须预先压饼。
9 坩埚盖上的灰白色物质是因煤样氧化而产生的，它会使挥发份测定值偏高。
这种氧化现象是因为盖子不严，空气浸入坩埚造成的。
