长螺旋钻孔压灌桩技术1.2.1 国内外发展现状目前，对有地下水的地基，国内外灌注桩的施工主要采用“振动沉管灌注桩”、“泥浆护壁钻孔灌注桩”及“长螺旋钻孔无砂混凝土灌注桩”的施工工艺，但上述三种灌注桩施工方法间或存在着效率低、成本高、噪声大、泥浆或水泥浆污染、成桩质量不够稳定等问题。
1.振动沉管灌注桩。
振动沉管灌注桩目前应用相当普遍，其施工工艺为：(1)启动振动锤振动沉管至预定标高；(2)将预制好的钢筋笼通过桩管下放至设计标高；(3)将搅拌好的混凝土用料斗倒入桩管内；(4)边振动、边投料、边拔管直至成桩完毕。
2.通过工程实践，振动沉管施工工艺存在如下问题：(1)沉管桩基难以穿透厚砂层、卵石层和硬土层，若采用螺旋钻机引孔，会引起塌孔现象，破坏原天然地基强度。
(2)振动及噪声污染严重，随着社会的不断进步，对文明施工的要求越来越高，振动和噪音污染导致扰民使施工无法正常进行，故许多地区限制在城区采用振动沉管打桩机施工。
(3)振动沉管打桩机成桩为非排土成桩工艺，在饱和黏性土中成桩，会造成地表隆起拉断已打桩，成桩质量不稳定；在高灵敏度土中施工可导致桩间土强度的降低。
(4)施工时，混凝土料从搅拌机到桩机进料口的水平运输一般为翻斗车或人工运输，效率相对较低。
对于长桩，拔管过程中尚需空中投料，操作不便。
3.泥浆护壁钻孔灌注桩泥浆护壁灌注桩施工工艺为：(1)旋挖钻机(或正、反循环钻机)通过泥浆护壁钻孔至设计深度；(2)在泥浆护壁的桩孔内下放钢筋笼；(3)下放水下混凝土灌注导管至一定深度；(4)灌注水下混凝土。
4.泥浆护壁灌注桩存在如下问题：(1)由于采用泥浆护壁，灌注桩身混凝土时排出的大量泥浆易造成现场泥浆污染，与现场的文明施工要求相悖；(2)采用正、反循环、旋挖钻机成孔，相对螺旋钻机而言其成孔效率较低；(3)由于采用泥浆护壁工艺，其桩周泥皮和桩底沉渣使得其单桩承载力降低；(4)由于其工序多、投入量大，施工成本高。
5.长螺旋钻孔无砂混凝土灌注桩长螺旋钻孔无砂混凝土灌注桩施工工艺为：(1)长螺旋钻机钻孔至设计标高；(2)为防止塌孔，采用水泥浆护壁，通过桩管向钻头底端注水泥浆，边注浆边拔管；(3)在水泥浆护壁的桩孔内下放钢筋笼(水泥补浆管绑扎在钢筋笼上随钢筋笼下放至设计标高)，向桩孔内倒入碎石；(4)通过绑扎在钢筋笼上的水泥补浆管补浆，将桩底和桩身的杂质排出桩身。
长螺旋钻孔压灌混凝土桩施工工法
工法特点
《长螺旋钻孔压灌混凝土桩施工工法》的工法特点是： 1.利用流态混凝土流动性好、稠度高的特点，将混凝土通过压力压入，使护壁和成桩合二为一，根本排除了 泥浆污染和泥浆处理问题，做到环保施工，放入钢筋笼容易。 2.混凝土利用高压泵压灌式浇捣，桩尖无虚土，也不会产生离析，防止了断桩、缩径、塌孔等施工通病，施 工质量容易得到保证。 3.穿硬土层能力强，单桩承载力高、施工效率高，操作简便。 4.低噪声、不扰民、不需要泥浆护壁不排污、不降水、施工现场文明。 5.桩端和桩侧与桩身周围土壤结合紧密，无泥皮现象。这就根本上改变了基础桩的承载力和变形，对桩的抗 拔受力性能的改善起到重要作用。钢筋笼不会沾黏泥浆，握裹力能够充分保证。 6.综合效益高，工程成本与其他桩型相比比较低廉。
环保措施
《长螺旋钻孔压灌混凝土桩施工工法》的环保措施有以下3点：
1.建立环境保护管理体系，成立现场环境保护与文明管理机构，切实贯彻国家及地方环保法规。实行环保责 任制，保持施工区域和生活区域的环境卫生，及时收集各种生活、生产垃圾，按要求进行处理。生活污水处理纳 入市政污水处理系统，工地排水实行雨水、污水分流制度，且所有排放的污水应符合国家标准《污水排入城市下 水道水质标准》和《污水综合排放标准》。
荣誉表彰
2011年9月，中华人民共和国住房和城乡建设部发布《关于公布2009~2010年度国家级工法的通知》建质154 号，《长螺旋钻孔压灌混凝土桩施工工法》被评定为2009~2010年度国家二级工法。
谢谢观看
材料设备
《长螺旋钻孔压灌混凝土桩施工工法》材料中的一般桩身混凝土强度不低于C20，浇筑混凝土时细骨料选用 中粗砂，粗骨料最大粒径不宜大于2厘米，水泥强度等级不低于32.5。
《长螺旋钻孔压灌混凝土桩施工工法》主要机械设备是长螺旋钻机和混凝土输送泵，目前国产钻机型号为 ZZSH480，钻机功率为110千瓦，钻杆直径有400毫米、600毫米、800毫米等规格，根据施工实际情况选用；混凝 土输送泵规格由泵送混凝土高度和泵送距离来确定，保证泵送混凝土时有足够的压力的同时，保证单桩混凝土灌 注量和连续灌注的时间满足设计及施工规范要求，具体机械配置见下表。
长螺旋钻孔压灌混凝土桩施工工法
长螺旋钻孔压灌混凝土桩施工工法长螺旋钻孔压灌混凝土桩施工工法一、前言长螺旋钻孔压灌混凝土桩施工工法是一种常用于桩基础工程的先进施工技术。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。
二、工法特点长螺旋钻孔压灌混凝土桩施工工法具有如下特点：施工速度快、成本低、无振动、噪音小、污染少、适应性强等。
它结合了螺旋钻孔灌注桩和压力灌注桩的优点，能够应用于各种土层和地质条件下的基础工程。
三、适应范围长螺旋钻孔压灌混凝土桩施工工法适用于各种土壤类型，尤其是在软土、湿地、沼泽等复杂地质条件下效果更加显著。
它广泛应用于建筑、交通、水利等各个领域的桩基础工程。
四、工艺原理该工法的工艺原理是通过螺旋钻具旋进地下，形成孔洞，然后通过恒压灌注机将混凝土压入孔洞中，形成桩体。
通过螺旋钻孔与灌注混凝土的结合，实现桩基础的稳定和承载能力的提升。
五、施工工艺施工过程包括：螺旋钻孔、灌注混凝土、提升螺旋桩钻具、清理孔洞等阶段。
施工人员需要根据设计要求，合理选择施工参数，控制施工质量和进度。
六、劳动组织劳动组织是施工中必不可少的环节，要合理安排人员的分工和配备，确保施工工艺的顺利进行。
在施工过程中，应加强协作和沟通，确保施工安全和质量。
七、机具设备该工法需要的机具设备主要包括：螺旋钻机、恒压灌注机、起重设备、混凝土搅拌车等。
这些机具设备需要具备一定的技术要求和性能指标，以保证施工质量和效率。
八、质量控制质量控制是保障工程质量的重要环节。
在施工过程中，应使用优质的原材料，遵循规范的施工工艺，进行质量检测和监控，确保施工过程中的质量达到设计要求。
九、安全措施施工中的安全事项必须得到足够的重视。
施工人员必须佩戴安全防护用品，严格遵守操作规程，加强施工现场管理，做好施工安全与危险因素的防范。
十、经济技术分析从经济和技术角度对工法进行分析，包括施工周期、施工成本、使用寿命等方面。
长螺旋钻孔压灌桩施工方案
长螺旋钻孔压灌桩施工方案1. 引言长螺旋钻孔压灌桩是一种常用的地基处理技术，广泛应用于建筑、交通、水利等工程领域。
本文档将介绍长螺旋钻孔压灌桩的施工方案，包括桩体设计、施工工序、施工注意事项等内容。
2. 桩体设计长螺旋钻孔压灌桩主要由桩体和承载土层组成。
桩体采用螺旋方形桩，直径范围通常为300mm-1200mm，长度根据设计要求而定。
承载土层的选取需要通过现场勘探和土壤力学参数计算来确定。
3. 施工准备3.1 施工设备•钻孔机：用于钻孔的设备，要求具有足够的扭矩和推力。
•打桩机：用于将桩体推入地下的设备，要求具有足够的推力和控制精度。
•搅拌机：用于搅拌注浆材料的设备，要求具有足够的搅拌能力。
•压力计：用于测量注浆压力的仪器。
3.2 施工材料•桩体：螺旋方形桩，根据设计要求定制。
•注浆材料：水泥、砂浆等材料。
•辅助材料：胶带、螺栓等辅助施工材料。
3.3 施工人员•钻孔工：负责操作钻孔机进行钻孔作业。
•打桩工：负责操作打桩机将桩体推入地下。
•注浆工：负责搅拌注浆材料并进行注浆。
•监理人员：负责监督施工过程并进行质量检查。
4. 施工工序4.1 钻孔作业4.1.1 设置钻孔机位置：根据设计要求，在施工现场确定钻孔机的位置，并进行固定。
4.1.2 钻孔操作：钻孔工按照设计要求，操作钻孔机进行钻孔作业。
在钻孔过程中，应注意控制钻孔机的扭矩和推力，确保钻孔的深度和直径满足设计要求。
4.1.3 钻孔检查：完成钻孔后，应对钻孔进行检查，确保孔的质量符合要求。
如有问题，应及时进行处理。
4.2 桩体安装4.2.1 桩体准备：根据设计要求，将螺旋方形桩准备好，并检查桩体的质量和尺寸。
4.2.2 桩体安装：打桩工使用打桩机将桩体推入地下，确保桩体的垂直度和位置满足设计要求。
在安装过程中，可使用测斜仪进行监测。
4.2.3 桩体检查：完成桩体安装后，应对桩体进行检查，确保其质量和位置符合要求。
如有问题，应及时进行处理。
4.3 注浆灌注4.3.1 注浆准备：将水泥、砂浆等注浆材料按照设计比例进行搅拌，确保注浆材料的质量符合要求。
长螺旋钻孔压灌桩工法
长螺旋钻孔压灌桩工法长螺旋钻孔压灌桩是一种使用长螺旋钻机成孔，边压入桩料边提钻直至成桩的施工工艺。
该工艺具有以下特点：首先，适应性强，可在各种土质、复杂地质条件下成桩，包括软土、流沙层、沙卵石层、有地下水等。
其次，施工无噪声、无振动、无排污，没有大量泥浆制配和处理带来的环境污染。
再次，钻孔后不需要清理孔底虚土，混凝土（或CFG桩混合料）从钻头尖泵出，无桩底沉渣，从而提高桩底土的极限端阻。
此外，桩身质量好，完整性好，与嵌固土层结合紧密，没有断桩、缩颈孔底沉渣等普通泥浆护壁钻孔桩的质量通病。
长螺旋钻孔压灌桩采用高压压入桩料，对桩孔周围的土有渗透、挤密作用，提高了桩周土的侧摩阻力，使桩基具有较强的承载力、抗拔力、抗水平力，变形小，稳定性好。
此外，施工速度快，比普通打预制桩工期缩短1—2倍，费用降低10%—15%。
单位承载力造价低，采用泵压混凝土（或CFG桩混合料）成桩，不加钢筋，掺入粉煤灰以及充分发挥桩间土的承载能力，因而地基承载力高、工程造价低。
长螺旋钻孔压灌桩适用于粘性土、粉土、砂土、人工填土的地基处理，对噪声或泥浆污染要求严格的场地，使用范围从多层住宅发展到高层和大型工业建筑。
工艺原理是，长螺旋钻孔压灌桩复合地基由高强度桩、桩间土、褥垫层一起形成复合地基。
钻孔时把桩周围的土挤密，承受荷重时桩、褥垫层、桩间同受力，从而改善场地土的承载力（可提高到4倍左右，承载力可达300—600kPa），提高地基承载力和基础的刚度。
在外载作用下，大部分荷载由桩承受，桩周摩阻力得到充分发挥，端阻力随着荷载作用的时间及桩侧阻力发挥和程度而逐渐增高。
同时，桩顶褥垫层则发挥调节作用，使桩间土与桩身进入共同工作状态，形成复合地基。
复合地基承载力的大小取决于桩径、桩长、桩距、持力层土质及褥垫层厚度等因素。
在制备好的桩料填充至钻孔内，同时进行压灌，压力应控制在设计要求范围内。
压灌过程中，应注意桩料的均匀性和密实性，避免出现空洞和裂缝。
长螺旋钻孔压灌桩技术

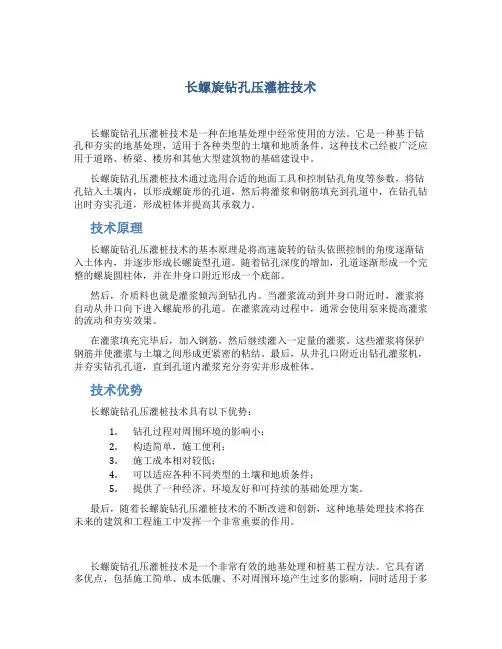

长螺旋钻孔压灌桩技术长螺旋钻孔压灌桩技术是一种在地基处理中经常使用的方法。
它是一种基于钻孔和夯实的地基处理，适用于各种类型的土壤和地质条件。
这种技术已经被广泛应用于道路、桥梁、楼房和其他大型建筑物的基础建设中。
长螺旋钻孔压灌桩技术通过选用合适的地面工具和控制钻孔角度等参数，将钻孔钻入土壤内，以形成螺旋形的孔道，然后将灌浆和钢筋填充到孔道中，在钻孔钻出时夯实孔道，形成桩体并提高其承载力。
技术原理长螺旋钻孔压灌桩技术的基本原理是将高速旋转的钻头依照控制的角度逐渐钻入土体内，并逐步形成长螺旋型孔道。
随着钻孔深度的增加，孔道逐渐形成一个完整的螺旋圆柱体，并在井身口附近形成一个底部。
然后，介质料也就是灌浆倾泻到钻孔内。
当灌浆流动到井身口附近时，灌浆将自动从井口向下进入螺旋形的孔道。
在灌浆流动过程中，通常会使用泵来提高灌浆的流动和夯实效果。
在灌浆填充完毕后，加入钢筋，然后继续灌入一定量的灌浆。
这些灌浆将保护钢筋并使灌浆与土壤之间形成更紧密的粘结。
最后，从井孔口附近出钻孔灌浆机，并夯实钻孔孔道，直到孔道内灌浆充分夯实并形成桩体。
技术优势长螺旋钻孔压灌桩技术具有以下优势：1.钻孔过程对周围环境的影响小；2.构造简单，施工便利；3.施工成本相对较低；4.可以适应各种不同类型的土壤和地质条件；5.提供了一种经济、环境友好和可持续的基础处理方案。
最后，随着长螺旋钻孔压灌桩技术的不断改进和创新，这种地基处理技术将在未来的建筑和工程施工中发挥一个非常重要的作用。
长螺旋钻孔压灌桩技术是一个非常有效的地基处理和桩基工程方法。
它具有诸多优点，包括施工简单、成本低廉、不对周围环境产生过多的影响，同时适用于多种不同类型的土壤和地质条件。
这种技术将继续被应用于未来的建筑和基础工程中，为人类的城市化进程提供更加可靠和高效的基础设施支撑。
长螺旋钻孔压灌桩技术
长螺旋钻孔压灌桩技术
长螺旋钻孔压灌桩是在长螺旋钻孔灌注桩基础上发展的一种新型的桩基础施工手段，是建设部推广的2010版建筑业十项新技术之一。
近些年来,这种成桩技术在我国数量众多工业与民用建筑工程中得到广泛应用。
钻孔压灌桩是指用长螺旋钻机钻孔，采用非常规成孔灌注桩的特殊工艺，即成孔和灌注超流态混凝土连续进行，钢筋笼依靠其自重沉人混凝土中，免去了专门的护壁工序施工的桩。
这种成桩方法施工的桩质量好、工效高、无排污、无噪声、成本低，是“绿色桩型”。
长螺旋钻孔灌注桩和长螺旋钻孔压灌桩的区别：
长螺旋钻孔灌注桩：一般指的早期的一种工艺，即长螺旋钻孔－空转清孔－提钻－下钢筋笼－灌注混凝土。
长螺旋钻孔压灌桩：一般是指在早期的工艺基础上演化出来的，即长螺旋钻孔－空转清孔－提钻200mm－通过长螺旋钻钻杆中心向内压力灌注混凝土（边提钻边压入）－下钢筋笼（连同振动棒一同下入）－振捣成桩。
长螺旋钻孔压灌桩适用范围：
（1）适用于建(构)筑物基础桩和基坑、深井支护的支护桩,且适用于地下水位以下施工。
（2）适用于填土层、粘土层、淤泥土层、粉土层、砂土层，亦适用于有地下水的各类土层情况，可在软土层、流沙层等不良地质条件下成桩。
长螺旋钻孔压灌桩
长螺旋钻孔压灌桩长螺旋钻孔压灌桩是一种常用于土木工程中的地基加固方式，通过在土层中打钻孔和注入灌浆材料来增强土壤的承载力和稳定性。
本文将介绍长螺旋钻孔压灌桩的原理、施工方法、应用领域以及其优势。
一、长螺旋钻孔压灌桩的原理长螺旋钻孔压灌桩是一种地基处理技术，其原理主要包括以下几个方面：1. 钻孔：首先，在需要加固的土层中进行钻孔，通常采用土工钻机进行操作。
螺旋钻孔直径一般为300-800mm，深度可根据具体工程需要而定。
2. 钻进螺旋：在钻孔过程中，使用螺旋桩具进行转动，将土层土壤带到地表，并形成螺旋排列的开孔。
这样可以有效地控制土壤的排泥情况，减轻施工难度。
3. 注浆灌注：完成螺旋孔的钻进后，立即在开孔处通过注浆管道将灌浆材料注入孔洞中。
常用的灌浆材料包括水泥浆、膨胀剂、添加剂等。
注浆材料能够填充土壤中的空隙，使土壤与注浆材料形成均匀一体。
4. 反钻提拔：注浆完成后，需要进行反钻提拔，将螺旋钻孔工具逐渐提拔出土。
这时，土壤与注浆材料会一同提拔出孔洞，形成一个实心的桩体。
桩体的直径和长度由具体工程需求决定。
二、长螺旋钻孔压灌桩的施工方法长螺旋钻孔压灌桩的施工步骤如下：1. 土层勘测：在施工前，需要对待加固的土层进行勘测和分析。
根据土壤的类型、层位和力学特性等，确定合适的桩径和桩长。
2. 设计方案：根据勘测结果，设计合适的施工方案。
该方案需要考虑到土层的承载力要求、地下水位、周边建筑物等因素。
3. 施工准备：准备土工钻机、螺旋钻孔工具、注浆设备、灌浆材料等施工所需的器材和材料。
4. 钻孔操作：根据设计要求，在地面上进行钻孔，并控制好钻孔的直径和深度。
同时，进行钻孔过程的施工记录和监控。
5. 注浆灌注：在完成钻孔后，立即进行注浆灌注工作。
注意控制注浆流量和注浆压力，确保注浆材料能够均匀地填充孔洞。
6. 反钻提拔：注浆完成后，使用反钻设备逐渐提拔螺旋钻孔工具和注浆材料。
注意监控反钻过程中的施工质量。
7. 后期处理：对提拔出来的桩体进行修整和处理，确保桩体顶部的平整和垂直度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、长螺旋钻孔压灌桩技术
（一）技术内容
长螺旋钻孔压灌桩技术是采用长螺旋钻机钻孔至设计标高，利用混凝土泵将超流态细石混凝土从钻头底压出，边压灌混凝土边提升钻头直至成桩，混凝土灌注至设计标高后，再借助钢筋笼自重或利用专门振动装置将钢筋笼一次插入混凝土桩体至设计标高，形成钢筋混凝土灌注桩。
后插入钢筋笼的工序应在压灌混凝土工序后连续进行。
与普通水下灌注桩施工工艺相比，长螺旋钻孔压灌桩施工，不需要泥浆护壁，无泥皮，无沉渣，无泥浆污染，施工速度快，造价较低。
该工艺还可根据需要在钢筋笼上绑设桩端后注浆管进行桩端后注浆，以提高桩的承载力。
（二）技术指标
（1）混凝土中可掺加粉煤灰或外加剂，混凝土中粉煤灰掺量宜为70～90kg/ m3；
（2）混凝土的粗骨料可采用卵石或碎石，最大粒径不宜大于20mm；
（3）混凝土塌落度宜为180～220mm。
设计和施工可依据《建筑桩基技术规范》JGJ94 的规定进行。
（三）适用范围
适用于地下水位较高，易塌孔，且长螺旋钻孔机可以钻进的地层。
（四）工程案例
在北京、天津、唐山等地多项工程中应用，经济效益显著，具有良好的推广应用前景。
二、灌注桩后注浆技术
（一）技术内容
灌注桩后注浆是指在灌注桩成桩后一定时间，通过预设在桩身内的注浆导管及与之相连的桩端、桩侧处的注浆阀以压力注入水泥浆的一种施工工艺。
注浆目的一是通过桩底和桩侧后注浆加固桩底沉渣（虚土）和桩身泥皮，二是对桩底及桩侧一定范围的土体通过渗入（粗颗粒土）、劈裂（细粒土）和压密（非饱和松散土）注浆起到加固作用，从而增大桩侧阻力和桩端阻力，提高单桩承载力，减少桩基沉降。
在优化注浆工艺参数的前提下，可使单桩竖向承载力提高40%以上，通常情况下粗粒土增幅高于细粒土、桩侧桩底复式注浆高于桩底注浆；桩基沉降减小30%左右；预埋于桩身的后注浆钢导管可以与桩身完整性超声检测管合二为一。
（二）技术指标
根据地层性状、桩长、承载力增幅和桩的使用功能（抗压、抗拔）等因素，灌注桩后注浆可采用桩底注浆、桩侧注浆、桩侧桩底复式注浆等形式。
主要技术指标为：
（1）浆液水灰比：0.45～0.9；
（2）注浆压力：0.5～16MPa。
实际工程中，以上参数应根据土的类别、饱和度及桩的尺寸、承载力增幅等因素适当调整，并通过现场试注浆和试桩试验最终确定。
设计和施工可依据《建筑桩基技术规范》JGJ94 的规定进行。
（三）适用范围
灌注桩后注浆技术适用于除沉管灌注桩外的各类泥浆护壁和干作业的钻、挖、冲孔灌注桩。
当桩端及桩侧有较厚的粗粒土时，后注浆提高单桩承载力的效果更为明显。
（四）工程案例
目前该技术应用于北京、上海、天津、福州、汕头、武汉、宜春、杭州、济南、廊坊、龙海、西宁、西安、德州等地数百项高层、超高层建筑桩基工程中，经济效益显著。
典型工程如北京首都国际机场T3 航站楼、上海中心大厦等。
三、水泥土复合桩技术
（一）技术内容
水泥土复合桩是适用于软土地基的一种新型复合桩，由PHC 管桩、钢管桩等在水泥土初凝前压入水泥土桩中复合而成的桩基础，也可将其用作复合地基。
水泥土复合桩由芯桩和水泥土组成，芯桩与桩周土之间为水泥土。
水泥搅拌桩的施工及芯桩的压入改善了桩周和桩端土体的物理力学性质及应力场分布，有效地改善了桩的荷载传递途径；桩顶荷载由芯桩传递到水泥土桩再传递到侧壁和桩端的水泥土体，有效地提高了桩的侧阻力和端阻力，从而有效地提高了复合桩的承载力，减小桩的沉降。
目前常用的施工工艺有植桩法等。
（二）技术指标
（1）水泥土桩直径宜为500～700mm；
（2）水泥掺量宜为12%～20%；
（3）管桩直径宜为300～600mm；
（4）桩间距宜取水泥土桩直径的3～5 倍；
（5）桩端应选择承载力较高的土层。
（三）适用范围
适用于软弱粘土地基。
在沿江、沿海地区，广泛分布着含水率较高、强度低、压缩性较高、垂直渗透系数较低、层厚变化较大的软粘土，地表下浅层存在有承载力较高的土层。
采用传统的单一的地基处理方式或常规钻孔灌注桩，往往很难取得理想的技术经济效果，水泥土复合桩是适用于这种地层的有效方法之一。
（四）工程案例
在上海、天津、江阴、常州等地区的多项工程中应用。
四、混凝土桩复合地基技术
（一）技术内容
混凝土桩复合地基是以水泥粉煤灰碎石桩复合地基为代表的高粘结强度桩复合地基，近年来混凝土灌注桩、预制桩作为复合地基增强体的工程越来越多，其工作性状与水泥粉煤灰碎石桩复合地基接近，可统称为混凝土桩复合地基。
混凝土桩复合地基通过在基底和桩顶之间设置一定厚度的褥垫层，以保证桩、土共同承担荷载，使桩、桩间土和褥垫层一起构成复合地基。
桩端持力层应选择承载力相对较高的土层。
混凝土桩复合地基具有承载力提高幅度大，地基变形小、适用范围广等特点。
（二）技术指标
根据工程实际情况，混凝土桩可选用水泥粉煤灰碎石桩，常用的施工工艺包括长螺旋钻孔、管内泵压混合料成桩，振动沉管灌注成桩及钻孔灌注成桩三种施工工艺。
主要技术指标为：
（1）桩径宜取350～600mm；
（2）桩端持力层应选择承载力相对较高的地层；
（3）桩间距宜取3～5 倍桩径；
（4）桩身混凝土强度满足设计要求，一般情况下要求混凝土强度大于等于C15；
（5）褥垫层宜用中砂、粗砂、碎石或级配砂石等，不宜选用卵石，最大粒径不宜大于30mm，厚度150～300mm，夯填度≤0.9。
实际工程中，以上参数根据场地岩土工程条件、基础类型、结构类型、地基承载力和变形要求等条件或现场试验确定。
对于市政、公路、高速公路、铁路等地基处理工程，当基础刚度较弱时，宜在桩顶增加桩帽或在桩顶采用碎石+土工格栅、碎石+钢板网等方式调整桩土荷载分担比例，以提高桩的承载能力。
设计和施工可依据《建筑地基处理技术规范》JGJ79 的规定进行。
（三）适用范围
适用于处理粘性土、粉土、砂土和已自重固结的素填土等地基。
对淤泥质土应按当地经验或通过现场试验确定其适用性。
就基础形式而言，既可用于条形基础、独立基础，又可用于箱形基础、筏形基础。
采取适当技术措施后亦可应用于刚度较弱的基础以及柔性基础。
（四）工程案例
在北京、天津、河北、山西、陕西、内蒙古、新疆以及山东、河南、安徽、广西等地区多层、高层建筑、工业厂房、铁路地基处理工程中广泛应用，经济效益显著，具有良好的应用前景。
在铁路工程中已用于哈大铁路客运专线工程、京沪高铁工程等。
