采暖通风及空气调节讲解
采暖通风及空气调节讲解
一、引言
采暖通风及空气调节是保障室内环境舒适的重要组成部分。
随着人们生活水平的不断提高，人们对于室内生活环境的要求也越来越高。
因此，采暖通风及空气调节技术需不断发展和完善。
二、采暖
采暖是指在寒冷季节为室内提供舒适温度的活动。
采暖方式有多种，如地暖、暖气片、空调等。
下面简要介绍几种常见的采暖方式。
1.地暖
地暖是指通过散热管将热水或电采暖线安装在地面下，利用地面的热量向室内散发，达到采暖目的。
地暖采暖面积大，温度均衡，舒适度高，但设施安装费用较高。
2.暖气片
暖气片采用热水循环的方式进行采暖，热水通过管道进入暖气片内部加热，再将热量散发到空气中，实现采暖目的。
暖气片占地面积较小，温度调节方便，但对温度均衡要求较高。
3.空调
空调是现代最常用的采暖方式之一，它通过制冷、制热、除湿等技术手段，将室内温度达到舒适温度。
空调操作简便，温度调节精确，但会造成室内空气干燥。
三、通风
室内通风能够有效改善室内空气质量，消除异味，调节室内湿度和温度，增加氧气浓度，提高人体健康。
下面介绍几种常见的通风方式。
1.自然通风
自然通风是指通过开窗、换气扇等手段将室内污浊气体排出室外，并将新鲜空气引入室内，达到通风目的。
自然通风成本低，效果不错，但无法实现精准的温度和湿度控制。
2.机械通风
机械通风是指通过机械设备实现室内空气的流通和排放。
常见的机械通风设备有新风机和排风机。
机械通风能够实现温度和湿度的精准控制，但设备成本和运行成本均较高。
四、空气调节
空气调节是指通过一系列技术手段，对室内空气进行净化、杀菌、除异味、调节等处理。
常见的空气调节设备有净化器、加湿器、除湿器等。
空气调节有利于提高室内环境舒适度，防治空气污染对人体健康的影响。
五、
采暖通风及空气调节是现代社会保障居民生活品质的重要组成部分，要不断发展新技术、完善现有设备，以满足人们对于室内环境舒适的不断追求。
同时，在使用过程中要注意安全，合理使用设备，防止不必要的浪费和污染。
供暖通风与空气调节
蒸汽把积存在管道和散热器中的空气赶到凝水管，然后 经凝水箱排入大气。
供暖通风与空气调节
35
4、主要设备、附件
（1）疏水器
作用：a. 阻止蒸汽泄漏；
b. 排除设备及管道凝水
C. 排除系统中积存的空气
第二篇 供暖通风与空气调节
供暖通风与空气调节
第一章 供暖
供暖通风与空气调节
第1节 供暖系统及其分类
一、供暖系统的组成
热源、热网、热媒
供暖通风与空气调节
3
二、供暖系统的分类
1、按热媒分类：
（1）热水供暖系统 （2）蒸汽供暖系统 （3）热风供暖系统
2、按设备相对位置分类：
（1）局部供暖系统(分散供暖系统) （2）集中供暖系统 （3）区域供暖
(2)对热损失大的底层房间，由于底层供水温度高，底层散 热器的面积减少 ，便于布置；
(3)当采用高温水采暖系统时，由于供水干管设在底层，可 以降低防止高温水气化所需的水箱标高，减少布置高架水 箱困难。
供暖通风与空气调节
23
供暖通风与空气调节
24
机械循环中供式热水供暖系统
供暖通风与空气调节
25
供水干管按水流方向设置上升坡度，使气泡随 水流方向流动汇集到最高点，通过集气罐排除。
供暖通风与空气调节
15
2、常用型式
（1）上供下回式
I 、II双管上供下回式
缺点：上层房间温度偏高，下层房间温度偏低。
供暖通风与空气调节
16
供暖通风与空气调节
17
III单管顺流式： 优点：形式简单、施工方便、造价低 缺点：不能进行局部调节 IV单管跨越式 适用于房间温度要求严格，并需要进行局部调节
民用建筑供暖通风与空气调节设计规范
民用建筑供暖通风与空气调节设计规范随着社会的发展，人们对居住环境的要求也越来越高，民用建筑的供暖通风与空气调节设计成为了一个重要的问题。
下面将介绍一些民用建筑供暖通风与空气调节的设计规范。
首先是供暖方面。
供暖系统的设计应该满足室内舒适的温度需求，并保证供热效果良好。
设计时应该考虑建筑的热工性能，如建筑的保温隔热性能、采暖系统的供热负荷等因素。
供暖系统应该采用节能型设备，减少能耗。
同时，供暖系统的设计应该考虑到室内空气质量，避免出现室内空气污染问题。
其次是通风方面。
通风系统的设计应该能够保证室内新鲜空气的供应，以维持良好的室内空气质量。
设计时应根据建筑的使用情况和所在地区的气候条件，确定通风系统的类型和通风量。
通风系统应该设计合理，能够实现室内外空气的交换，提供充足的氧气供应，并排除室内的有害气体和污染物。
通风系统的风速应该控制在适宜的范围内，避免产生不舒适感。
最后是空气调节方面。
空气调节系统的设计应该能够调节室内空气的温度、湿度和洁净度，以提供舒适的室内环境。
设计时应该根据建筑的使用情况和所在地区的气候条件，确定空气调节系统的类型和参数。
空气调节系统应该具备良好的节能性能，能够实现逐渐调节和控制室内空气的温湿度。
此外，空气调节系统的设计应该考虑到室内空气质量，防止室内空气污染。
综上所述，民用建筑供暖通风与空气调节设计规范非常重要。
设计师在进行设计时应该综合考虑建筑的热工性能、使用要求和所在地区的气候条件等因素，设计合理、经济、节能的供暖通风与空气调节系统，以提供舒适、健康的居住环境。
并且，设计师还应密切关注新技术的发展，不断更新设计理念和技术手段，以满足人们对居住环境的不断提升的需求。

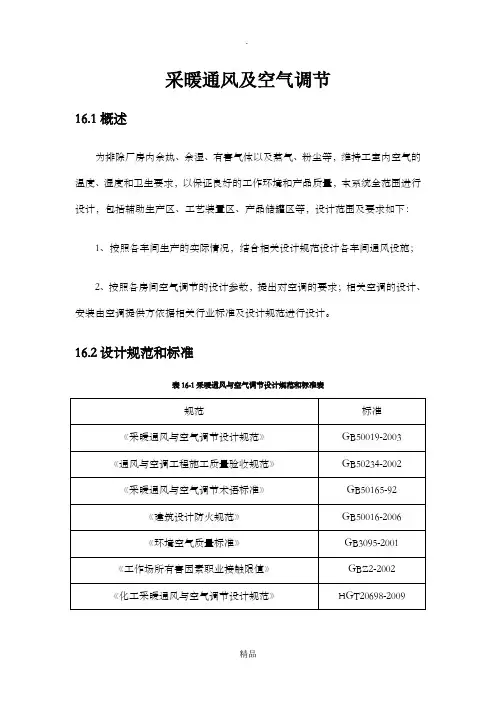

采暖通风及空气调节
采暖通风及空气调节16.1概述为排除厂房内余热、余湿、有害气体以及蒸气、粉尘等，维持工室内空气的温度、湿度和卫生要求，以保证良好的工作环境和产品质量，本系统全范围进行设计，包括辅助生产区、工艺装置区、产品储罐区等，设计范围及要求如下：1、按照各车间生产的实际情况，结合相关设计规范设计各车间通风设施；2、按照各房间空气调节的设计参数，提出对空调的要求；相关空调的设计、安装由空调提供方依据相关行业标准及设计规范进行设计。
16.2设计规范和标准表16-1采暖通风与空气调节设计规范和标准表16.3设计范围及目标16.3.1设计范围按照各车间生产的实际情况，结合相关设计规范设计各车间通风设施。
按照各房间空气调节的设计参数，提出对空调的要求；相关空调的设计、安装由空调提供方依据相关行业标准及设计规范进行设计。
本工程设计范围为成品储存设施中配电站、消防站、空气站、维修楼、中控室、行政楼等各建筑物的采暖、通风、空调的初步设计。
在生产车间内部设置了事故通风系统，当空气质量不能达标，自动启动事故通风系统。
维修站、化验室等由于空气质量较差且人流密集，均需要设置机械通风系统。
16.3.2设计目标设计要达到三个基本目标：1、保证有足够的室内风速和气流量；2、房间内要有合理的气流通路，即气流应当经过需要换气和降温的地方；3、要保证有良好的气流质量，即进入厂房的应该是低温洁净的空气。
16.4厂址所在地气候16.4.1气候由于特殊的地理位置，滨海新区属于大陆性季风气候，并具有海洋性气候特点：冬季寒冷、少雪；春季干旱多风；夏季气温高、湿度大、降水集中；秋季秋高气爽、风和日丽。
16.4.2气温全年平均气温13.0℃，高温极值40.9℃，低温极值-18.3℃。
16.4.3降水天津年平均降水量为520~660毫米，降水日数为63~70天。
在地区分布上，山地多于平原，沿海多于内地。
在季节分布上，6、7、8三个月降水量占全年的75%左右。
中低速铁路客车采暖、通风及空气调节装置介绍
中低速铁路客车采暖、通风及空气调节装置介绍摘要：介绍了中低速客车采暖、通风及空气调节装置的作用、组成、结构特点及未来发展趋势。
关键词：采暖、通风及空气调节装置；制冷；采暖中图分类号：文献标识：B 文章编号：0.引言随着轨道车辆装备的快速发展以及乘客对乘车环境舒适性需求的提高，新造中低速客车均设置采暖、通风及空气调节装置，其主要功能包括：供应新风、排放废气、采暖、制冷、空气的输送和分配、新风及回风的过滤，以实现调节车内部温度、湿度、二氧化碳浓度、微风速、洁净度等舒适度参数的目的。
1.采暖、通风及空气调节装置结构采暖、通风及空气调节装置一般由采暖装置、送风装置、回风装置、排风装置、空调装置等构成。
车辆运行时车内控制装置获取温度传感器监测的内温及外温信号，根据设定程序控制各部件动作，从而对车内环境参数进行控制。
1.1.采暖装置采暖装置用于冬季客室采暖，一般由客室电取暖装置及空气预热器构成。
客室电取暖器布置在客室侧墙两侧及卫生间、通过台等区域，分为自然通风电取暖器及强制通风电取暖器，电取暖器性能符合TB/T 2704-2016《铁道客车及动车组电取暖器》相关要求。
自然通风电取暖器根据安装形式可分为单元式自然通风电取暖器和带状整体式自然通风电取暖器。
自然通风电取暖器主要由电取暖元件（电热板、电热管或PTC加热元件等）面罩、底板、电线电缆、超温保护器与电源接线盒等组成。
强制通风电取暖器主要由电取暖元件（电热板、电热管或PTC 加热元件等）、面罩、底板、电线电缆、超温保护器、电源接线盒（或连接器）和风扇组成。
空气预热器集成于空调机组内部，用于混合风的加热。
目前25G型客车大多设置单元式自然通风电取暖器，25T型客车及动力集中型电动车组拖车大多设置带状整体式自然通风电取暖器。
其中动力集中型电动车组拖车端部区域设置强制通风电取暖器。
1.2.送风装置送风装置用于输送经空调机组处理后的空气，一般由主风道、软风道、出风口组成，主风道布置于内装顶板与车体顶板之间，出风口布置于内装顶板，二者通过软风道或支风道相连接。

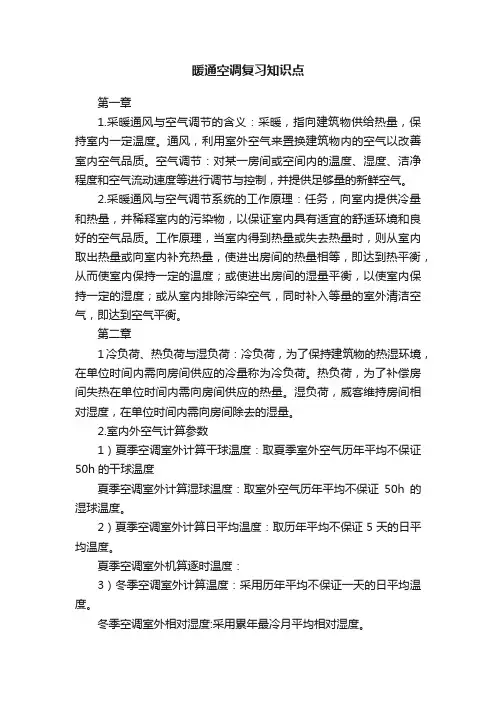

暖通空调复习知识点
暖通空调复习知识点第一章1.采暖通风与空气调节的含义：采暖，指向建筑物供给热量，保持室内一定温度。
通风，利用室外空气来置换建筑物内的空气以改善室内空气品质。
空气调节：对某一房间或空间内的温度、湿度、洁净程度和空气流动速度等进行调节与控制，并提供足够量的新鲜空气。
2.采暖通风与空气调节系统的工作原理：任务，向室内提供冷量和热量，并稀释室内的污染物，以保证室内具有适宜的舒适环境和良好的空气品质。
工作原理，当室内得到热量或失去热量时，则从室内取出热量或向室内补充热量，使进出房间的热量相等，即达到热平衡，从而使室内保持一定的温度；或使进出房间的湿量平衡，以使室内保持一定的湿度；或从室内排除污染空气，同时补入等量的室外清洁空气，即达到空气平衡。
第二章1冷负荷、热负荷与湿负荷：冷负荷，为了保持建筑物的热湿环境，在单位时间内需向房间供应的冷量称为冷负荷。
热负荷，为了补偿房间失热在单位时间内需向房间供应的热量。
湿负荷，威客维持房间相对湿度，在单位时间内需向房间除去的湿量。
2.室内外空气计算参数1）夏季空调室外计算干球温度：取夏季室外空气历年平均不保证50h的干球温度夏季空调室外计算湿球温度：取室外空气历年平均不保证50h的湿球温度。
2）夏季空调室外计算日平均温度：取历年平均不保证5天的日平均温度。
夏季空调室外机算逐时温度：3）冬季空调室外计算温度：采用历年平均不保证一天的日平均温度。
冬季空调室外相对湿度:采用累年最冷月平均相对湿度。
4）采暖室外计算温度：取冬季历年平均不保证5天的日平均的温度冬季通风室外计算温度：取累年最冷月的平均温度。
5）夏季通风室外计算温度：取历年最热月14时的月平均温度的平均值。
夏季通风室外计算相对湿度：取历年最热月14时的月平均相对湿度的平均值。
3.得热量与冷负荷的区别与练习：得热量指某一时刻由室内和室外热源进入房间的热量总和.冷负荷是维持室温恒定，在某一时刻应从室内除去的热量，瞬时的热量中以对流方式传递的显热得热和潜热得热部分，直接散发到房间的空气中，立刻构成间瞬时冷负荷，以辐射得热方式传递的得热量，首先为围护结构和室内物体所吸收并贮存其中，当围护结构和室内物体表面温度高于室内温度后，所贮存热量以对流方式放出，形成冷负荷。
采暖季节如何进行室内通风
采暖季节如何进行室内通风室内通风是在采暖季节中确保室内空气质量的重要措施。
通过适当的通风，可以有效排除室内空气中的有害物质，增加新鲜空气进入室内，为我们提供良好的居住环境。
本文将介绍采暖季节如何进行室内通风的方法和注意事项。
一、选择合适的时间和方式在采暖季节，我们可以选择早晨、傍晚或晴天的时候进行室内通风。
此时室外温度相对较低，空气相对较清新，有利于室内空气的对流和置换。
通风的方式有多种，可以通过打开窗户、门窗间隙、使用机械通风设备等方式实现。
根据实际情况选择适合的通风方式，保证通风效果。
二、注意通风时间和频率通风时间不宜过长，通风频率因地区及室内环境而异。
一般来说，每次通风15-30分钟即可达到预期效果。
通风频率可以根据室内空气质量和人员活动情况确定，但最好保持每日通风2-3次，或每小时通风一次。
三、确保室内外气流流线畅通通风时应确保室内外气流流线畅通。
在打开窗户或门窗间隙时，可以选择相对位置合理的窗户进行通风，形成室内外气流的有效对流，提高通风效果。
四、注意室内温度的调节采暖季节，通风可能导致室内温度下降。
在通风过程中，可将采暖设备关闭，以防止能量的浪费。
通风结束后，适时开启采暖设备，恢复室内舒适温度。
五、应尽量避免大风天气通风在大风天气中，通风可能导致室内空气被外界污染物污染，且室内外温差较大，不利于室内空气的热量保持。
因此，在大风天气中应尽量避免通风，以免影响室内空气质量和居住舒适度。
六、注意采取防护措施通风时应注意防护，以避免外界灰尘、异味、噪音等物质的侵入。
可选择安装窗纱、门窗密封条，或者使用空气净化器等设备，加强室内环境的净化和过滤。
总之，采暖季节进行室内通风是保障室内空气质量的重要措施。
通过选择合适的时间和方式、注意通风时间和频率、确保气流流线畅通、适度调节室内温度、避免大风天气通风以及采取防护措施，我们可以在采暖季节中享受清新、健康的室内环境。
让我们一起行动起来，关注室内空气质量，改善我们的居住环境吧！。
关于供暖、通风和空气调节系统知识分享
供暖、通风和空气调节系统是现代建筑中不可或缺的设施，它们对人们的生活和工作环境起着至关重要的作用。
了解这些系统的工作原理、维护方法和未来发展趋势，对于提高建筑能源利用效率、改善室内空气质量以及促进建筑物可持续发展具有重要意义。
本文将深入探讨供暖、通风和空气调节系统的相关知识，并共享一些实用的建议和经验。
一、供暖系统1. 供暖系统的种类及工作原理供暖系统主要分为集中式供热和分户式供热两种。
集中式供热是通过锅炉或热水循环系统将热能传递到建筑物各个部位，而分户式供热则是通过独立的暖气片或地暖系统为每个房间提供热量。
不同供暖系统的工作原理略有不同，但其基本原理都是利用热能传递来实现室内温度的调节。
2. 供暖系统的维护和保养定期清洗和维护供暖设备对于保持系统正常运行和延长设备使用寿命至关重要。
在冬季使用供暖系统时要注意通风透气，避免室内空气污染和二氧化碳超标。
3. 供暖系统的未来发展趋势未来供暖系统的发展将更加注重能源利用效率和环保性能。
新型供暖技术如地源热泵、太阳能热水器等将逐渐应用到建筑供暖中，以实现能源的可持续利用和减少对环境的影响。
二、通风系统1. 通风系统的分类及用途通风系统主要分为自然通风和机械通风两种。
自然通风依靠风力或自然气流来实现室内外空气的交换，而机械通风则通过风机或换气设备来强制实现室内空气的通风换气。
通风系统的主要作用是排除室内有害气体和异味，保持空气新鲜。
2. 通风系统的维护和清洁通风系统的定期清洁和维护对于保证通风效果和室内空气质量至关重要。
堵塞的通风管道和风口将影响空气流通，导致室内空气污染和细菌滋生。
3. 通风系统的未来发展趋势未来通风系统的发展将更加注重能源节约和智能化控制。
新型通风设备将具有更高的能效比和更智能的控制功能，以实现室内空气质量的自动监测和调节。
三、空气调节系统1. 空气调节系统的原理和功能空气调节系统是通过调节室内空气的温湿度和洁净度，保持室内舒适的环境条件。
供暖通风及空气调节系统知识讲解
供暖通风及空气调节系统知识讲解一、通用规定1. 一般要求1）供暖、通风和空气调节系统应采取防火措施。
2）甲、乙类厂房内的空气不应循环使用。
丙类厂房内含有燃烧或爆炸危险粉尘、纤维的空气，在循环使用前应经净化处理，并应使空气中的含尘浓度低于其爆炸下限的25%。
3）为甲、乙类厂房服务的送风设备与排风设备应分别布置在不同通风机房内，且排风设备不应和其他房间的送、排风设备布置在同一通风机房内。
4）民用建筑内空气中含有容易起火或爆炸危险物质的房间，应设置自然通风或独立的机械通风设施，且其空气不应循环使用。
2. 管道设置1）当空气中含有比空气轻的可燃气体时，水平排风管全长应顺气流方向向上坡度敷设。
2）可燃气体管道和甲、乙、丙类液体管道不应穿过通风机房和通风管道，且不应紧贴通风管道的外壁敷设。
二、通风和空气调节系统1. 系统设置1）通风和空气调节系统，横向宜按防火分区设置，竖向不宜超过5层。
当管道设置防止回流设施或防火阀时，管道布置可不受此限制。
竖向风管应设置在管井内。
2）厂房内有爆炸危险场所的排风管道，严禁穿过防火墙和有爆炸危险的房间隔墙。
3）甲、乙、丙类厂房内的送、排风管道宜分层设置。
当水平或竖向送风管在进入生产车间处设置防火阀时，各层的水平或竖向送风管可合用一个送风系统。
4）空气中含有易燃、易爆危险物质的房间，其送、排风系统应采用防爆型的通风设备。
当送风机布置在单独分隔的通风机房内且送风干管上设置防止回流设施时，可采用普通型的通风设备。
5）排除有燃烧或爆炸危险气体、蒸气和粉尘的排风系统，应符合下列规定：排风系统应设置导除静电的接地装置。
排风设备不应布置在地下或半地下建筑（室）内。
排风管应采用金属管道，并应直接通向室外安全地点，不应暗设。
6）排除和输送温度超过80℃的空气或其他气体以及易燃碎屑的管道，与可燃或难燃物体之间的间隙不应小于150mm，或采用厚度不小于50mm的不燃材料隔热；当管道上下布置时，表面温度较高者应布置在上面。
供暖通风与空气调节_建筑空气调节讲解
Wபைடு நூலகம்
O
O1
L
Φ =100%
送风状态O
加热状态O1
6
7.1 基本要求
1. 一、二次回风系 统形式；
2. 一、二次回风系 统冬、夏季空气 处理过程分析及 焓湿图；
3. 一、二次回风系 统能量分析；
7.1 空气系统
⑵冷量分析
①室内冷负荷
Q1＝G(iN-iO)
Δto
N O
ε
L
CW iN
io
7
7.1 基本要求
自己控制； 节省系统运转费用。 缺点： 维修量大； 噪声大； 不能加湿；
26
7.1 基本要求
4. 风机盘管的组成 及系统的特点；
5. 风机盘管系统新 风的供给方式；
6. 风机盘管加独立 新风系统冬、夏 季空气处理过程 分析及焓湿图；
7.1 空气系统
需要凝结水管； 过滤网需要定期清洗； 送风余压不大，送风距离不能太远（6
米进深内）。 ㈡新风供给 ⒈方式
⑴自然渗透，新风 不处理
负压房间，新风 由门窗缝隙进入室内。 特点： 系统简单，初投资和运行费节省，但室
内卫生条件差，温度场不均匀。 只适用于要求不高，人数较少的场所。
27
7.1 基本要求
4. 风机盘管的组成 及系统的特点；
5. 风机盘管系统新 风的供给方式；
6. 风机盘管加独立 新风系统冬、夏 季空气处理过程 分析及焓湿图；
1. 一、二次回风系 统形式；
2. 一、二次回风系 统冬、夏季空气 处理过程分析及 焓湿图；
3. 一、二次回风系 统能量分析；
7.1 空气系统
⑸冷量分析 制冷设备总冷量： Q0＝GL（iC－iL） 室内冷负荷： Q1＝G(iN－iO) 新风冷负荷： Q2＝GW(iW－iN) 与一次回风系统相比较，节省再热量： ΔQ0＝Q0(1)－Q0(2) ＝（Q1＋Q2＋Q3）1－（Q1＋Q2）2 ＝Q3(1)
供暖通风与空气调节课件
定义与特点
定义
供暖通风与空气调节是指通过机械和电气设备，对建筑物内部环 境进行加热、通风和空气调节，创造一个适宜的室内气候环境。
特点
供暖通风与空气调节具有高效、节能、环保、安全等优点，能够 满足人们对室内环境舒适度和空气质量的要求。
供暖通风与空气调节的重要性
舒适度
供暖通风与空气调节能够调节室内温度、湿度和空 气质量，创造一个舒适的生活和工作环境。
案例二
总结词
环保低碳、安全可靠、舒适宜居。
详细描述
该住宅小区针对原有供暖通风与空气调节系统存在的问题，进行了全面升级改造。采用先进的空气源 热泵技术和智能控制系统，确保室内温度适宜、空气清新。同时，该系统还具有安全可靠、环保低碳 等优点，为居民提供了舒适宜居的生活环境。
案例三
总结词
优质服务、节能减排、稳定可靠。
系统运行调试
调试前检查
确保系统设备完好无损，检查管道、阀门、控制 系统等是否正常。
调试程序制定
根据系统类型和设计要求，制定详细的调试程序 ，包括调试项目、步骤和安全措施等。
调试实施
按照调试程序对系统进行逐项检查和测试，确保 系统正常运行。
系统维护保养
定期巡检
01
定期对系统设备进行巡检，检查设备运行状况、管道漏水情况
04
供暖通风与空气调节系统的设计
系统负荷计算
计算室内负荷
根据建筑物的功能、地理 位置、气候条件等，计算 室内所需的热量和冷量。
计算室外负荷
根据气象参数（如室外温 度、湿度、风速等），计 算建筑物外部所传递的热 量和冷量。
负荷分析
综合考虑室内和室外负荷 ，分析整个供暖通风与空 气调节系统的负荷情况。
