-蒸汽锅炉煮炉方案
锅炉煮炉方案
240吨锅炉安装工程锅炉煮炉方案编制：审核：批准：1.设备概况:xx化工热电站扩建240吨锅炉工程是由xxx锅炉股份有限公司生产的UG-240/9.8-M8型循环流化床锅炉。
锅炉为高温高压，单锅筒横置式，单炉膛，自然循环，全悬吊结构，全钢架π型布置。
在运转层8m标高设置混凝土平台。
炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖井烟道布置两级三组对流过热器，过热器下方布置三组省煤器及一、二次风共三组空气预热器。
本锅炉采用xxx热物理研究所的循环流化床燃烧技术。
在燃烧系统中，给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。
一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。
燃料和空气在炉膛内流化状态下掺混燃烧，并与受热面进行热交换。
炉膛内的烟气(携带大量未燃尽碳粒子)在炉膛上部进一步燃烧放热。
离开炉膛并夹带大量物料的烟气经蜗壳式汽冷旋风分离器之后，绝大部分物料被分离出来，经返料器返回炉膛，实现循环燃烧。
分离后的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。
由于采用了循环流化床燃烧方式，采用低温和空气分级供风的燃烧技术能够显著抑制NO X的生成。
其灰渣活性好，具有较高的综合利用价值，因而它更能适合日益严格的国家环保要求。
2.编制依据:《电力工业锅炉监察规程》《电力建设施工及验收技术规范(锅炉机组篇) DL/T 5047--95《火力发电厂基本建设工程启动及竣工验收规程》《锅炉设计说明书》《锅炉安装说明书》《锅炉使用说明书》《热力计算汇总》《烟、空气阻力计算书》《火电机组启动验收性能试验导则》《电站锅炉性能试验规程》《火电工程序动调试工作规定》《火电工程调整试运质量检验及评定标准》《火力发电厂设计技术规程》《蒸汽锅炉安全工作规程》《电力技术法规》《火力发电厂水汽质量标准》《电力基本建设热力设备化学监督导则》《电力建设安全作业规程》《电力安全工作规程》3.试验目的：为清除锅炉设备在制造、运输、安装过程中残留的各类沉积物、油脂及腐蚀产物，改善锅炉整套启动时期的水汽品质，使之较快地达到标准，锅炉热传表面附着有相当薄的油脂或其分解物，将会严重阻碍热传递。
锅炉系统煮炉方案
锅炉系统煮炉方案一、煮炉目的新安装的锅炉系统，不可避免的将产生铁锈、油污和其它赃物，如不将其彻底清除，势必影响传热效果、蒸汽品质和加速锅炉的腐蚀。
二、具备条件1、锅炉系统的设备、管线、仪表、供电等全部安装完毕，并己保温。
2、N-GAll1A/B、N-GA101A/B、N-GA102A/B均已单试合格，且进口已设有过滤网。
3、锅炉系统已经过耐压实验和吹扫、清洗合格。
4、试车所需的脱盐水、仪表空气、氮气、空气等已畅通，并能保证使用。
5、仪表调节系统已经安装就位，且在调节阀LV161、TV163、LV162的阀前加过滤网，以保护阀门（形式如图）。
6、系统已按要求进行全面仔细检查。
7、试车用工器具、试车记录报表准备齐全。
三、所需化学药品药品配方采用老系统清洗时的配方（日本东洋公司提供）：1、Na3PO4：用于碱洗，需44kg，浓度0.2%2、Na2CO3：用于碱洗，需44kg，浓度0.2%3、净化剂(601表面活性剂）：用于碱洗，需22kg，浓度0.1%4、盐酸：用于废液中和，需100kg，浓度35%5、联铵：用于锅炉水除氧，需22kg,浓度0.1%四、冷水冲洗此项工作的目的是借助于水的作用将粘附在内表而的沉积物除去。
溶于水中的物质经过循环可以除去，不溶性物质可在泵及阀前的过滤网滤出。
冲洗采用脱盐水。
冲洗程序如下：进行多次的充水和排水。
充水要使汽包达到高液位以上，并投用锅炉循环水泵（同时投用轴承冷却系统）。
1、汽包蒸汽输出阀；2、锅炉给水泵NGA101A/B，往系统充水，直到汽包的排气口出现溢流；3、充水时间用一台泵将压力升到3OMpa以上；4、水循环1小时，停止锅炉循环水泵；5、用锅炉系统最低点的排放阀进行排水，在排放过程中要保持压力在30Mpa左右，排水总量应相当于受压部分容积的四倍；6、在操作结束时，停止锅炉给水泵，并将系统排净；7、清洗结束后，应清洗过滤网，必要时更换；8、建议重复注水、循环、排水三次以上。
锅炉煮炉方案
锅炉煮炉方案简介：锅炉煮炉是锅炉调试中非常重要的一个步骤。
通过煮炉过程，可以清洗锅炉系统中的杂质和沉淀物，提高锅炉的运行效率和安全性。
本文将详细介绍锅炉煮炉方案的步骤和注意事项，帮助读者了解如何正确进行锅炉煮炉操作。
一、准备工作1. 准备好所需工具和设备：锅炉煮炉的工具和设备包括排污装置、排气装置、水泵、加热器、压力表等。
在进行锅炉煮炉前，应确保这些工具和设备的准备充分。
2. 检查锅炉和管道系统：在煮炉前，应对锅炉和管道系统进行仔细检查，确保其没有泄漏和损坏的情况。
3. 断开电源和燃料供应：在进行锅炉煮炉前，必须确保锅炉的电源和燃料供应已经断开，以确保工作的安全进行。
二、煮炉步骤1. 开启排污装置：首先，要先将锅炉的排污装置打开，将其中的污水排出，以清除锅炉系统中的杂质和沉淀物。
2. 开启排气装置：接下来，要将锅炉的排气装置打开，排出系统中的空气，防止锅炉在点火时发生爆炸。
3. 注入适量水：根据锅炉的容量和使用要求，向锅炉中注入适量的水，注意控制注水的流量和压力，以避免对锅炉造成不必要的压力高涨。
4. 打开加热器：接下来，将锅炉的加热器打开，进行加热操作。
在加热的过程中，要密切关注温度和压力的变化，并及时调整。
5. 调整压力：调整锅炉的压力室，确保锅炉运行时的压力在正常范围内。
如果发现异常，应及时停止加热，并检查和处理故障。
6. 观察煮炉现象：在煮炉过程中，要观察锅炉系统中的水位、温度、压力等参数的变化情况，确保锅炉的运行正常。
7. 煮炉时间控制：根据具体情况，控制锅炉的煮炉时间。
一般情况下，锅炉煮炉的时间为2小时左右。
8. 关闭加热器：在煮炉时间结束后，将锅炉的加热器关闭，停止加热操作。
9. 关闭排气和排污装置：最后，将锅炉的排气和排污装置关闭，以确保锅炉系统处于正常工作状态。
三、注意事项1. 安全第一：在进行锅炉煮炉操作时，应始终将安全放在首位。
严格按照操作规程进行，避免发生意外事故。
2. 熟悉锅炉原理：在进行锅炉煮炉操作前，应对锅炉的工作原理和结构有一定的了解，以便更好地进行操作和排除故障。
蒸汽锅炉煮炉方案
蒸汽锅炉煮炉方案一、煮炉的目的消除余热回收装置及其受热面管系、集箱及汽包内壁上的污染物,避免其溶解于水影响蒸汽品质，同时可提高汽包的热效率。
（1）煮炉可在烘炉后紧接着进行,也可在烘炉后期同时进行。
（2）按汽包、集箱锈污情况计算的加药量如表：（3)药品按100%纯度计算.（4）当无Na3PO4时可用1.5倍Na2CO3代之。
（5)将药液配制成20％浓度的溶液，且需由技术员按实际浓度换算配制.二、煮炉前的准备1。
运行车间负责准备好化学处理药品、漏斗及煮炉用的氢氧化钠和磷酸三钠各200kg，并将氢氧化钠和磷酸三钠各150kg分别配成20％浓度的溶液备用.2.检查加药、取样管路及相关设备已全部调试合格。
3。
余热回收装置经联动试验合格处于备用状态,确认主汽电动门处于关闭状态。
4。
余热回收装置、化学分析等各部分的操作人员均全部到岗.5、煮炉由运行人员操作。
三、煮炉1、开启给水路,向炉内送水,当汽包水位在汽包中心线-150mm时,停止上水。
2、只保留一只就地双色水位计，关闭其余水位计。
在煮炉期间严禁打开电接点水位计、水位计。
3、打开汽包上的加药门，将配制好的磷酸三钠和氢氧化钠溶液用漏斗自加药门加入汽包内。
加完药品后,冲洗加药门及其管路，关闭加药门。
4、开启给水路门,向炉内送水，控制水位在中心线以上＋130mm 处停止上水,关闭给水路。
通知化学分析操作人员化验炉水磷酸根及总碱度值。
5、开通阀门通烟气升压，当汽包压力升至0。
29~0.39MPa时，开启换热器排水门，并对保留的就地水位计进行冲洗.6、缓慢升压至0。
4MPa，运行人员对所有管道、阀门作全面检查。
7、将压力保持在0.4MPa左右煮炉24～36小时，煮炉期间按汽包额定蒸发量的5~10%对空排汽。
8、根据现场确定全面排污一次的排污量及排污时间,以加强水循环及药液的均匀，排污时要严密监视水位,力求稳定，严防水循环被破坏。
要求水位保持在＋30～＋60mm之间运行，运行人员对温度、水位及汽压、膨胀指示等表计每2小时抄表一次。

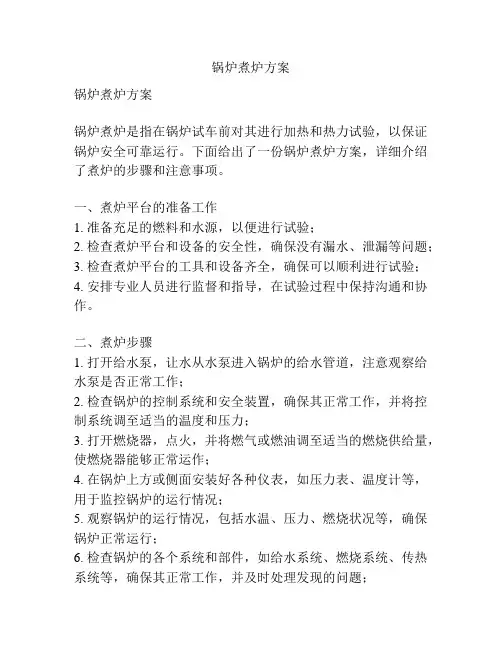

锅炉煮炉方案
锅炉煮炉方案锅炉煮炉方案锅炉煮炉是指在锅炉试车前对其进行加热和热力试验，以保证锅炉安全可靠运行。
下面给出了一份锅炉煮炉方案，详细介绍了煮炉的步骤和注意事项。
一、煮炉平台的准备工作1. 准备充足的燃料和水源，以便进行试验；2. 检查煮炉平台和设备的安全性，确保没有漏水、泄漏等问题；3. 检查煮炉平台的工具和设备齐全，确保可以顺利进行试验；4. 安排专业人员进行监督和指导，在试验过程中保持沟通和协作。
二、煮炉步骤1. 打开给水泵，让水从水泵进入锅炉的给水管道，注意观察给水泵是否正常工作；2. 检查锅炉的控制系统和安全装置，确保其正常工作，并将控制系统调至适当的温度和压力；3. 打开燃烧器，点火，并将燃气或燃油调至适当的燃烧供给量，使燃烧器能够正常运作；4. 在锅炉上方或侧面安装好各种仪表，如压力表、温度计等，用于监控锅炉的运行情况；5. 观察锅炉的运行情况，包括水温、压力、燃烧状况等，确保锅炉正常运行；6. 检查锅炉的各个系统和部件，如给水系统、燃烧系统、传热系统等，确保其正常工作，并及时处理发现的问题；7. 根据锅炉的运行情况和试验需求，适时调整锅炉的参数，如压力、温度等；8. 在锅炉的试验结束后，逐步关闭给水泵、燃烧器和其他设备，并做好相应的记录和整理工作；9. 进行试验结果的分析和总结，以及对煮炉过程中发现的问题和故障进行修复和改进。
三、注意事项1. 在锅炉煮炉过程中，应严格按照规程和操作指南进行操作，确保安全；2. 在试验前应检查锅炉的各个系统和部件是否正常工作，如阀门、管道、燃烧器等；3. 在煮炉平台上应设置相应的警示标志和安全设施，以便发生紧急情况时能够及时采取应急措施；4. 在试验期间，应对锅炉进行全面监测和控制，及时处理异常情况；5. 在试验过程中，应严格遵守相关的法律法规和技术标准，确保试验的合法性和有效性。
以上是一份简要的锅炉煮炉方案，通过合理的步骤和注意事项，能够有效地进行锅炉的热力试验和安全检测，确保锅炉能够安全可靠地投入使用。

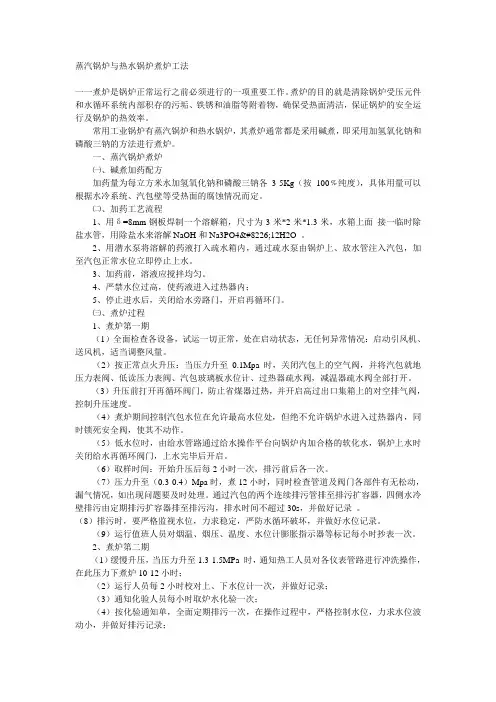

蒸汽锅炉与热水锅炉的煮炉
蒸汽锅炉与热水锅炉煮炉工法一一煮炉是锅炉正常运行之前必须进行的一项重要工作。
煮炉的目的就是清除锅炉受压元件和水循环系统内部积存的污垢、铁锈和油脂等附着物，确保受热面清洁，保证锅炉的安全运行及锅炉的热效率。
常用工业锅炉有蒸汽锅炉和热水锅炉，其煮炉通常都是采用碱煮，即采用加氢氧化钠和磷酸三钠的方法进行煮炉。
一、蒸汽锅炉煮炉㈠、碱煮加药配方加药量为每立方米水加氢氧化钠和磷酸三钠各3-5Kg（按100﹪纯度），具体用量可以根据水冷系统、汽包壁等受热面的腐蚀情况而定。
㈡、加药工艺流程1、用δ=8mm钢板焊制一个溶解箱，尺寸为3米*2米*1.3米，水箱上面接一临时除盐水管，用除盐水来溶解NaOH和Na3PO4•12H2O 。
2、用潜水泵将溶解的药液打入疏水箱内，通过疏水泵由锅炉上、放水管注入汽包，加至汽包正常水位立即停止上水。
3、加药前，溶液应搅拌均匀。
4、严禁水位过高，使药液进入过热器内；5、停止进水后，关闭给水旁路门，开启再循环门。
㈢、煮炉过程1、煮炉第一期（1）全面检查各设备，试运一切正常，处在启动状态，无任何异常情况：启动引风机、送风机，适当调整风量。
（2）按正常点火升压：当压力升至0.1Mpa时，关闭汽包上的空气阀，并将汽包就地压力表阀、低读压力表阀、汽包玻璃板水位计、过热器疏水阀，减温器疏水阀全部打开。
（3）升压前打开再循环阀门，防止省煤器过热，并开启高过出口集箱上的对空排气阀，控制升压速度。
（4）煮炉期间控制汽包水位在允许最高水位处，但绝不允许锅炉水进入过热器内，同时锁死安全阀，使其不动作。
（5）低水位时，由给水管路通过给水操作平台向锅炉内加合格的软化水，锅炉上水时关闭给水再循环阀门，上水完毕后开启。
（6）取样时间：开始升压后每2小时一次，排污前后各一次。
（7）压力升至（0.3-0.4）Mpa时，煮12小时，同时检查管道及阀门各部件有无松动，漏气情况，如出现问题要及时处理。
锅炉煮炉方案
项目锅炉煮炉方案目录1编制目的2编制依据3系统及主要设备技术规范4煮炉前应具备的条件5煮炉的组织及分工6调试过程7煮炉过程中注意事项8安全注意事项1编制目的新安装的锅炉其受热面管系集箱及汽包的内壁上油锈等污染物，如果不进行煮炉处理，部分附在管壁形成硬的附着物，导致受热面的导热系数减少。
从而影响锅炉的热效率，另一部分则会溶解于水中影响蒸汽的品质，危害锅炉的安全运行，因而要进行碱煮炉。
2编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程》（2009年版）2.2《电力建设施工及验收技术规范》锅炉机组篇（1996年版）2.3《火电工程调整试运质量检验及评定标准》（1996年版）2.4《电力建设安全健康与环境管理工作规定》（2002年版）2.5《火电机组启动蒸汽吹管导则》（1998年版）2.6《火电工程启动调试工作规定》（1996年版）2.7《电力工业锅炉监察规程》2.8《安全生产工作规定》国家电力公司2.9设计图纸及设备设明书3系统及主要设备技术规范本锅炉（型号：SHS20-2.5/400-Q）为双锅筒横向布置自然循环室燃炉，锅炉按抗7度地震设计，炉膛部分为膜式水冷壁，燃烧器布置在炉膛膜式壁前墙上。
在后墙水冷壁上部延伸部分形成的水平烟道内布置了二级过热器，在上下锅筒之间布置了对流管束。
在尾部烟道内布置了单级空气预热器和省煤器，本锅炉采用喷水减温方法控制蒸汽出口温度。
锅炉技术参数：额定蒸发量： 20t/h额定蒸汽压力：（表压） 2.5MPa燃烧系统：燃烧器采取有焰燃烧方式，水平布置在前墙上，共布置四只。
燃烧器为旋流式，空气和生物质气流经导向旋流叶片喷出，卷吸高温烟气点燃并稳定燃烧。
在燃烧器区域膜式水冷壁四周均布置了卫燃带，这是燃烧发热值极低的生物质气所需要的，这样能提高燃烧器区域的烟气温度，使生物质气在近似“绝热“的燃烧室内稳定燃烧。
4煮炉前应具备的条件4.1 煮炉所需要的以下系统均已安装完毕、校验合格。
锅炉煮炉方案
一、煮炉的目的消除锅炉及其受热面管系、集箱及汽包内壁上的污染物，避免其溶解于水影响蒸汽品质，同时可提高锅炉的热效率。
按锅筒、集箱锈污情况计算的加药量如表药品按100％纯度计算，当无Na3PO4时可用1.5倍Na2CO3代之，将药液配制成20％浓度的溶液，且需由技术员按实际浓度换算配制。
二、煮炉前的准备1、运行车间负责准备好化学处理药品、漏斗及煮炉用的氢氧化钠和磷酸三钠，并将氢氧化钠和磷酸三钠分别配成20％浓度的溶液备用。
2、检查加药、取样管路及相关设备已全部调试合格。
3、锅炉经联动试验合格处于备用状态，确认主汽电动门处于关闭状态。
4、锅炉、化学分析等各部分的操作人员均全部到岗。
5、煮炉由运行人员操作。
三、煮炉6、开启给水旁路门，向炉内送水，当汽包水位在汽包中心线-150mm时，停止上水。
只保留一只就地玻璃管水位计，关闭其余水位计。
7、打开汽包上的加药门，将配制好的磷酸三钠和氢氧化钠溶液用漏斗自加药门加入汽包内。
加完药品后，冲洗加药门及其管路，关闭加药门。
8、开启给水旁路门，向炉内送水，控制水位在中心线以上＋130mm处停止上水，关闭给水旁路。
严禁锅筒满水，以免药水进入过热器管路。
通知化学分析操作人员化验炉水磷酸根及总碱度值。
9、点火升压，当锅炉压力升至0.29～0.39MPa时，开启过热器疏水门，并对保留的就地水位计进行冲洗。
10、缓慢升压至0.4MPa，运行人员对所有管道、阀门作全面检查。
11、将压力保持在0.6～0.9MPa左右煮炉8～12小时，煮炉期间按锅炉额定蒸发量的5～10％对空排汽。
12、根据现场确定全面排污一次的排污量及排污时间，以加强水循环及药液的均匀，排污时要严密监视水位，力求稳定，严防水循环被破坏。
要求水位保持在＋30～＋60mm之间运行，运行人员对温度、水位及汽压、膨胀指示等表计每2小时抄表一次。
13、将压力缓慢升至2.0MPa左右煮炉16小时，对空排汽量仍按锅炉额定蒸发量的5～10％进行控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽锅炉煮炉方案
一、煮炉的目的
消除余热回收装置及其受热面管系、集箱及汽包内壁上的污染物，避免其溶解于水影响蒸汽品质，同时可提高汽包的热效率。
(1)煮炉可在烘炉后紧接着进行，也可在烘炉后期同时进行。
(2)按汽包、集箱锈污情况计算的加药量如表：
(3)药品按100％纯度计算。
(4)当无Na3PO4时可用1.5倍Na2CO3代之。
(5)将药液配制成20％浓度的溶液，且需由技术员按实际浓度换算配制。
二、煮炉前的准备
1.运行车间负责准备好化学处理药品、漏斗及煮炉用的氢氧化钠和磷酸三钠各200kg，并将氢氧化钠和磷酸三钠各150kg分别配成20％浓度的溶液备用。
2.检查加药、取样管路及相关设备已全部调试合格。
3.余热回收装置经联动试验合格处于备用状态，确认主汽电动门处于关闭状态。
4. 余热回收装置、化学分析等各部分的操作人员均全部到岗。
5、煮炉由运行人员操作。
三、煮炉
1、开启给水路，向炉内送水，当汽包水位在汽包中心线-150mm 时，停止上水。
2、只保留一只就地双色水位计，关闭其余水位计。
在煮炉期间
严禁打开电接点水位计、水位计。
3、打开汽包上的加药门，将配制好的磷酸三钠和氢氧化钠溶液用漏斗自加药门加入汽包内。
加完药品后，冲洗加药门及其管路，关闭加药门。
4、开启给水路门，向炉内送水，控制水位在中心线以上＋130mm 处停止上水，关闭给水路。
通知化学分析操作人员化验炉水磷酸根及总碱度值。
5、开通阀门通烟气升压，当汽包压力升至0.29～0.39MPa时，开
启换热器排水门，并对保留的就地水位计进行冲洗。
6、缓慢升压至0.4MPa，运行人员对所有管道、阀门作全面检查。
7、将压力保持在0.4MPa左右煮炉24～36小时，煮炉期间按汽包额定蒸发量的5～10％对空排汽。
8、根据现场确定全面排污一次的排污量及排污时间，以加强水循环及药液的均匀，排污时要严密监视水位，力求稳定，严防水循环被破坏。
要求水位保持在＋30～＋60mm之间运行，运行人员对温度、水位及汽压、膨胀指示等表计每2小时抄表一次。
9、将压力缓慢升至0.6MPa时，控制水位在＋60mm以下，保持压力8～12小时，在此期间每隔1小时取样分析氢氧根及磷酸根各一次。
当磷酸根连续三次取样无变化后，可开启汽包的的所有排污门，利用给水路门控制汽包进水量，采用连续进水及放水的方式对汽包进行换水，化验人员每隔1小时取样分析氢氧根及磷酸根各一次，当炉水碱
度达到规定的范围内（一般≤18mmol/l）时，可停止换水，结束煮炉并作好记录。
10、将炉水放净，开启连续排污门，利用给水路门冲洗汽包。
11、打开汽包、集箱检查煮炉效果。
汽包、集箱内应无杂物，油垢、擦去附着物，金属应无锈斑。
12、随时填写煮炉记录。
