液压课程设计
液压课程设计说明书
液压课程设计说明书1. 设计任务和要求1.1 设计任务本课程设计旨在通过液压系统的设计与实现，让学生掌握液压元件的工作原理、选型依据及系统设计方法。
设计内容包括：•确定液压系统的类型和应用场合；•选择合适的液压元件；•设计液压系统的工作原理和流程；•计算液压系统的主要参数；•绘制液压系统原理图；•设计液压系统的电气控制系统；•分析液压系统的性能和优缺点；•编写设计说明书。
1.2 设计要求•系统应具备的基本功能和性能要求；•系统应具备的可扩展性和可靠性；•系统应具备的节能和环保特性；•系统应具备的安装、调试和维护方便性。
2. 液压系统的设计步骤2.1 分析系统需求了解液压系统的应用场合、功能要求和工作原理，明确设计的目标和内容。
2.2 选择液压元件根据系统需求，选择合适的液压泵、液压缸、控制阀等元件，并确定其规格和性能参数。
2.3 设计液压系统原理图根据元件选型，绘制液压系统的原理图，包括系统的布局、连接方式、控制逻辑等。
2.4 计算液压系统主要参数依据系统需求和元件性能，计算液压系统的主要参数，如流量、压力、功率等。
2.5 设计液压系统的电气控制系统根据液压系统的工作原理和流程，设计相应的电气控制系统，包括控制电路、传感器、执行器等。
2.6 分析液压系统的性能和优缺点对设计的液压系统进行性能分析，评价其优点和不足之处，并提出改进措施。
2.7 编写设计说明书整理设计过程的相关资料，编写液压课程设计说明书，包括设计任务、设计要求、设计步骤、系统原理、元件选型、参数计算、电气控制、性能分析等内容。
3. 液压系统设计注意事项•确保系统安全可靠，避免因设计不合理导致的故障和事故；•考虑系统的可维护性和易损件的更换方便性；•合理利用现有资源，尽量减少成本；•注重系统性能的优化，提高能源利用效率。
4. 设计成果评价•完成设计说明书的要求，内容完整、条理清晰；•液压系统原理图设计正确，符号规范；•计算数据准确，公式引用正确；•性能分析合理，能够反映系统的优缺点；•设计过程中能够遵循相关规范和标准。
液压课程设计教案
液压课程设计教案第一篇：液压课程设计教案一、设计目的：《液压传动》课程设计是学生学习液压传动课程后进行的一个十分重要的实践性环节。
它可以培养学生综合运用液压传动课程的理论知识和生产实际知识分析、解决工程实际问题的能力，以进一步巩固、深化、扩展本课程所学到的理论知识。
通过设计基本技能的训练，使学生掌握液压传动系统设计的一般方法和步骤，为以后的毕业设计乃至实际工程设计奠定必要的基础。
二、设计内容：本设计共有多个题目供学生选作。
每组学生选择一个课程设计题目，并按题目要求认真完成。
主要内容：1、进行工况分析，绘制工况图2、完成油缸或油箱的结构设计3、拟定液压系统原理图，绘制电磁铁动作表4、计算液压系统及其有关元件参数，选择液压元件5、整理设计计算说明书三、设计要求：1、设计时必须从实际出发，综合考虑实用性、经济性、安全性、操作方便和结构简单，多设想几种方案进行分析对比后确定最满意的一个。
2、独立完成作业，设计时可参考同类机械，但必须在深入理解和消化后借鉴，不要简单地抄袭。
3、在完成作业的过程中，要随时复习液压元件的工作原理、基本回路及典型液压系统的实例，积极思考、认真完成、不要直接向教师索取答案。
4、在完成作业的同时，注意深化和扩大自己的知识面，培养独立的工作能力，使自己解决工程问题的能力有所提高。
四、设计安排：本设计共两周，具体安排如下：周一：任务、学生借手册、教师讲解设计内容地点：多媒体教室周二：学生作任务分析地点：118教室周三：教师讲解有关设计计算，学生根据课题任务进行设计计算地点：多媒体教室周四：学生进行设计计算，教师辅导地点：118教室周五：教师讲解油缸设计方法，学生进行油缸的结构设计计算元件参数地点：多媒体教室周一：学生进行油缸的结构设计，绘制液压缸结构草图地点：118教室周二：教师讲解拟定方案设计内容，学生根据计算拟定液压原理图初稿地点：多媒体教室周三：教师讲解模拟软件使用，在模拟软件上验证液压原理图，并进行修改完善地点：机房周四：教师讲解液压元件的选取方法原则，学生根据自己设计选取液压元件地点：118教室周五：整理资料完成设计地点：机房五、设计评定：设计成绩评定以学生完成工作任务的情况、工作态度和工作作风以及设计结果况为依据。
液压课程设计任务书
目录第一章液压课程设计任务书 (1)1.1题目：钢包倾翻液压系统设计 (1)1.2原始数据及工作条件 (1)1.3 要求 (1)第二章钢包倾翻液压系统的总体设计方案 (2)2.1钢包倾翻车液压系统的设计要求 (2)2.2钢包倾翻车液压系统的总体设计方案 (2)2.3负载分析 (2)2.4绘制负载图和速度图 (4)2.5初选系统工作压力 (5)第三章计算液压缸的主要结构尺寸 (6)3.1确定液压缸的尺寸 (6)3.2缸径、杆径取标准后的有效工作面积 (6)3.3确定液压缸所需流量 (7)第四章制定基本方案和绘制液压系统图 (8)4.1.制定基本方案 (8)4.2液压源的选择 (9)4.3定液压系统图 (9)第五章液压元件的选择 (11)5.2电机的选择 (12)5.3液压阀的选择 (12)5.4管道尺寸的确定 (13)5.5蓄能器的选择 (15)5.6油箱容量的确定 (16)第六章液压系统性能验算 (18)6.1验算液压系统压力损失 (18)6.2油液温升验算 (19)6.3冷却器所需面积的计算 (20)第七章集成块设计 (21)7.1液压控制装置的集成方法 (21)7.2集成块设计的要求 (21)7.3液压系统集成块设计 (22)7.4集成块的校核 (22)第八章结论 (24)第九章参考文献 (25)第一章液压课程设计任务书1.1题目：钢包倾翻液压系统设计1.2原始数据及工作条件另：行程：1500mm。
工作介质：水乙二醇1.3 要求（1）按第5组数据进行设计（2）设计说明书1份（3）系统图1张油箱图1张第二章钢包倾翻液压系统的总体设计方案2.1钢包倾翻车液压系统的设计要求系统的倾翻的重量最大不超过300吨，最高压力不超过30MPa，上升和下降的最大速度不大于0.05米/秒，运行过程要求平稳，不能有振动，且基于钢包的安全性考虑，当出现紧急情况时（如停电、液压系统故障等）应能保证钢包中钢水的安全和系统的安全，在液压系统中有良好的保护措施。
专用铣床液压系统设计课程设计
专用铣床液压系统设计课程设计专用铣床液压系统设计课程设计一、引言在现代机械加工领域，铣床是一种常用的机床设备。
为了提高铣床的运行效率和精度，液压系统被广泛应用于铣床中。
本课程设计旨在通过对专用铣床液压系统的设计，使学生掌握液压系统的原理和设计方法。
二、液压系统基础知识1. 液压系统概述液压系统是利用流体传递能量的一种动力传动系统。
它由液压泵、执行元件、控制元件和辅助元件等组成。
2. 液压传动基本原理液体在容器中形成封闭的流体传递介质，通过液压泵产生的高压油将能量传递到执行元件上，从而实现工作机构的运动。
3. 液压执行元件常见的液压执行元件包括油缸、马达和阀门等。
油缸通过受力面积差异实现线性运动，马达则通过转子与定子之间的摩擦力实现旋转运动。
三、专用铣床液压系统设计1. 设计目标专用铣床液压系统的设计目标是实现铣床的高效率、高精度和安全稳定的运行。
2. 系统组成专用铣床液压系统主要由液压泵、油缸、控制阀和辅助元件等组成。
液压泵负责产生高压油，油缸负责驱动工作台进行运动，控制阀则用于控制油液的流向和压力。
3. 液压系统参数选择根据铣床的工作要求和性能指标，选择合适的液压元件参数。
包括液压泵的流量、工作台的移动速度和承载能力等。
4. 液压系统布局设计根据铣床结构和工作台运动方式，合理布局液压元件。
保证油路畅通，减小能量损失和泄漏。
5. 液压系统控制策略设计根据铣床的工作过程，确定合理的控制策略。
可以采用手动控制或自动控制方式，实现对工作台运动的精确控制。
6. 液压系统安全保护设计在液压系统中添加安全保护装置，如过载保护阀、压力传感器和液压缸的行程限位装置等，以确保铣床的安全运行。
四、课程设计步骤1. 确定课程设计内容和目标明确课程设计的具体内容和目标，包括液压系统的基本原理、专用铣床液压系统的设计要求等。
2. 学习液压系统基础知识学生需要通过自学或教师讲解等方式，掌握液压系统的基本原理、执行元件和控制元件等知识。

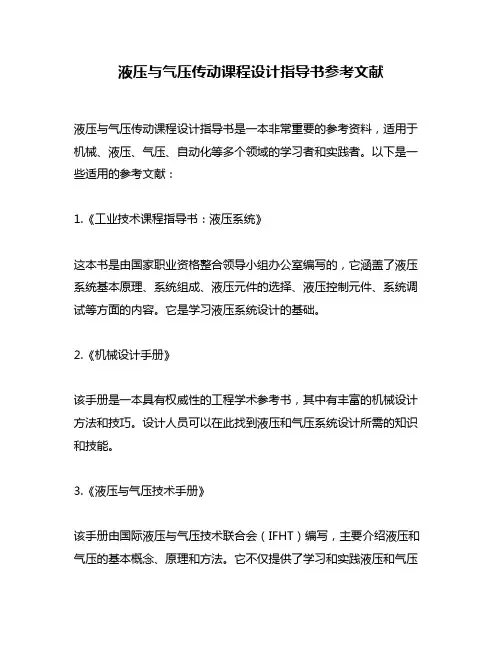

液压与气压传动课程设计指导书参考文献
液压与气压传动课程设计指导书参考文献
液压与气压传动课程设计指导书是一本非常重要的参考资料，适用于机械、液压、气压、自动化等多个领域的学习者和实践者。
以下是一些适用的参考文献：
1.《工业技术课程指导书：液压系统》
这本书是由国家职业资格整合领导小组办公室编写的，它涵盖了液压系统基本原理、系统组成、液压元件的选择、液压控制元件、系统调试等方面的内容。
它是学习液压系统设计的基础。
2.《机械设计手册》
该手册是一本具有权威性的工程学术参考书，其中有丰富的机械设计方法和技巧。
设计人员可以在此找到液压和气压系统设计所需的知识和技能。
3.《液压与气压技术手册》
该手册由国际液压与气压技术联合会（IFHT）编写，主要介绍液压和气压的基本概念、原理和方法。
它不仅提供了学习和实践液压和气压
技术的详细指导，而且还提供了一些实际应用案例以及实战技巧。
4.《液压与气压控制技术》
该书是由知名学者李国杰编写的，介绍了液压与气压的原理、元件、系统控制等方面。
该书具有深入浅出的特点，相对于其他书籍更为普及。
5.《液压与气压传动技术选材手册》
该手册由液压与气压技术专家黄建国主编，主要介绍了液压和气压技术在不同领域的应用。
该手册涵盖了液压和气压元件的选材指南、应用案例分析以及实用技术和优化实践等内容。
以上文献对于液压和气压传动的学习和实践起着重要的作用。
在课程设计中，选择合适的参考文献对于学习成果的提高将起到至关重要的作用。
液压传动课程设计液传动课程设计
液压传动课程设计1. 引言液压传动是一种常见的动力传动方式，通过液压系统将能量转化成流体压力，然后通过流体传递和控制来实现力的传递和动力的转换。
液压传动具有传递大功率、传递力矩平稳、动作灵活可靠等优点，在工程实践中得到广泛应用。
为了提高学生对液压传动原理和应用的理解，开展液压传动课程设计具有重要意义。
本文介绍了一个液压传动课程设计的设计方案，并给出了设计任务、设计要求、设计过程和成果展示等内容。
设计项目旨在通过具体任务的实践操作，培养学生的动手实践能力和问题解决能力，提高他们对液压传动的认识和理解。
2. 设计任务本次液压传动课程设计的任务是设计一个基于液压传动的夹紧系统。
夹紧系统应能够根据输入信号控制液压缸的伸缩，以实现对工件的夹紧和松开。
设计任务主要包括以下几个方面：•确定夹紧系统的结构和工作原理；•计算并选择合适的液压缸和其他液压元件；•设计并制作夹紧系统的液压控制电路；•进行系统调试和测试。
3. 设计要求设计任务要求学生按照以下要求进行设计：•夹紧系统应具备较高的夹紧力和夹紧速度，并能实现精确定位；•系统具有较高的可靠性和稳定性，能够长时间连续工作；•控制电路应能够根据输入信号控制液压缸的伸缩，并能够实现多级控制和联锁保护；•设计报告应包括系统的结构、工作原理、设计计算和选型过程、液压控制电路图、系统调试和测试结果等内容。
4. 设计过程设计过程主要包括以下几个环节：4.1 确定夹紧系统的结构和工作原理根据设计任务的要求，确定夹紧系统的结构和工作原理。
夹紧系统可以采用液压缸驱动，并通过机械装置实现夹紧和松开工件。
工作原理是实现夹紧和松开的关键。
4.2 计算并选择液压元件根据夹紧力和速度的要求，计算并选择合适的液压缸和其他液压元件。
液压缸的参数包括工作压力、活塞有效面积和缸筒参数等。
其他液压元件包括液压阀、油泵、油箱等。
4.3 设计液压控制电路根据控制要求，设计并制作夹紧系统的液压控制电路。
控制电路应包括输入信号采集、信号处理、电磁阀控制等部分。
液压与气压传动课程设计指导书参考文献
液压与气压传动课程设计指导书参考文献一、引言液压与气压传动是现代工程中常用的能量传递方式之一。
它们通过利用液体和气体的性质，将能量从一个地方传递到另一个地方。
本文将针对液压与气压传动的课程设计进行指导，提供相关参考文献，以帮助学生深入了解和掌握这一领域的知识。
二、液压与气压传动的基本原理1. 液压传动液压传动是利用液体在封闭管路中传递力和能量的方式。
其基本原理是利用流体的不可压缩性和流体静力学原理，通过增大或减小流体静力作用面积来实现力的放大或减小。
常见的液压元件包括油泵、阀门、油缸等。
参考文献：•Rouse, E. (2012). Fluid power circuits and controls: fundamentals and applications. John Wiley & Sons.•Napolitano, M. (2005). Introduction to fluid power. Pearson Education.2. 气压传动气压传动是利用气体在封闭管路中传递力和能量的方式。
其基本原理是利用气体的可压缩性和气体静力学原理，通过改变气体的压力来实现力的放大或减小。
常见的气压元件包括压缩机、气缸、阀门等。
参考文献：•Johnson, C. D. (2006). Process control instrumentation technology.Pearson Education.•Esposito, A., Esposito, M., & Esposito, M. (2014). Fluid power with applications. Pearson Education.三、液压与气压传动的应用领域液压与气压传动广泛应用于各个工程领域，例如机械制造、航空航天、汽车工业等。
以下是一些常见的应用领域：1. 工程机械液压与气压传动在工程机械中起到了至关重要的作用。
专用铣床液压系统设计课程设计
专用铣床液压系统设计课程设计一、引言随着工业技术的不断进步，液压系统在机械设备中的应用越来越广泛。
专用铣床是一种常见的机械设备，其液压系统是确保其正常运行的重要组成部分。
本课程设计将对专用铣床液压系统进行设计，以确保其在工作过程中具有稳定、高效的性能。
二、液压系统设计原理液压系统是通过液体传递能量来实现机械运动的系统。
在专用铣床中，液压系统主要用于控制铣刀的进给、主轴的转速和位置，以及工作台的移动等。
液压系统的设计需要考虑以下几个方面：1. 工作压力：根据铣床的工作需求和液压元件的承载能力，确定液压系统的工作压力。
通常，专用铣床的工作压力在10-20MPa之间。
2. 流量需求：根据铣床的工作速度和移动距离，确定液压系统的流量需求。
流量的大小直接影响液压系统的响应速度和工作效率。
3. 液压元件的选择：根据液压系统的工作压力和流量需求，选择适当的液压元件，如液压泵、液压阀、液压缸等。
液压元件的选择要考虑其工作性能、可靠性和维护成本等因素。
4. 液压系统的控制方式：根据铣床的工作需求，确定液压系统的控制方式。
常见的控制方式有手动控制、自动控制和数控控制等。
三、液压系统设计步骤1. 确定系统要求：根据专用铣床的工作特点和要求，明确液压系统的工作压力、流量需求和控制方式等。
2. 选择液压元件：根据系统要求，选择合适的液压元件。
液压泵的选择要考虑其流量和压力特性；液压阀的选择要考虑其控制特性和可靠性；液压缸的选择要考虑其负载能力和运动特性等。
3. 绘制液压系统图：根据系统要求和液压元件的选择，绘制液压系统图。
液压系统图应包括液压泵、液压阀、液压缸等液压元件的连接关系和管路布置。
4. 计算液压系统参数：根据系统要求和液压元件的特性，计算液压系统的参数，如泵的流量和压力、液压缸的负载和速度等。
5. 设计液压系统控制装置：根据系统要求和控制方式，设计液压系统的控制装置。
控制装置可以采用手动操作、电气控制或计算机控制等方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、液压传动课程设计的目的：1、综合运用《液压传动》课程及其它先修课程的理论和工程实际知识，以课程设计为载体，通过液压功能原理及液压装置的设计实践，使理论和工程实际知识密切地结合起来，从而使这些知识得到进一步巩固、加深和扩展，并培养分析和解决工程实际问题的设计计算能力。
2、使学生掌握根据设计题目搜集有关设计资料和文献的一般方法和途径，提高学生综合利用设计资料的能力，为独立从事液压传动设计建立良好的基础。
3、在设计实践中学习和掌握方案论证及拟定方法，掌握液压回路的组合方法及液压元件的选用原则、结构形式，深化对液压系统设计特点的认识和了解。
二、液压课程设计题目：设计一台上料机液压系统，要求驱动它的液压传动系统完成快速上升→慢速上升→停留→快速下降的工作循环。
其结构示意图如图1所示。
其垂直上升工作的重力为N 7000，滑台的重量为N 5000，快速上升的行程为mm 450，其最小速度为s mm /55;慢速上升行程为mm 200，其最小速度为mm/s 13；快速下降行程为mm 450，速度要求mm/s 55。
滑台采用V 型导轨，其导轨面的夹角为 90，滑台与导轨的最大间隙为mm 2，启动加速与减速时间均为s .50，液压缸的机械效率（考虑密封阻力）为0.9。
目录1 前言 (1)2 负载分析 (2)2.1 负载与运动分析 (2)2.2 负载动力分析 (2)2.3负载图和速度图的绘制 (5)3 设计方案拟定 (7)3.1液压系统图的拟定 (7)3.2 液压系统原理图 (8)3.3 液压缸的设计 (8)4 主要参数的计算 (12)4.1 初选液压缸的工作压力 (12)4.2 计算液压缸的主要尺寸 (12)4.3活塞杆稳定性校核 (13)4.4计算循环中各个工作阶段的液压缸压力，流量和功率 (13)5 液压元件的选用 (15)5.1确定液压泵的型号及电动机功率 (15)5.2选择阀类元件及辅助元件 (16)16 液压系统的性能验算 (18)6.1压力损失及调定压力的确定 (18)6.2验算系统的发热与温升 (20)致谢 (22)参考文献 (23)231 1 前言设计一台上料机液压系统，要求驱动它的液压传动系统完成快速上升→慢速上升→停留→快速下降的工作循环。
其结构示意图如图1所示。
其垂直上升工作的重力为N 7000，滑台的重量为N 5000，快速上升的行程为mm 450，其最小速度为s mm /55;慢速上升行程为mm 200，其最小速度为s mm /13；快速下降行程为mm 450，速度要求s mm /55。
滑台采用V 型导轨，其导轨面的夹角为 90，滑台与导轨的最大间隙为mm 2，启动加速与减速时间均为s 5.0，液压缸的机械效率（考虑密封阻力）为0.9。
上料机示意图如下：图1 上料机的结构示意图2 负载分析对液压传动系统的工况分析就是明确各执行元件在工作过程中的速度和负载的变化规律，也就是进行运动分析和负载分析。
2.1 负载与运动分析根据各执行在一个工作循环内各阶段的速度，绘制其循环图，如下图所示：图2工作循环图2.2 负载动力分析动力分析就是研究机器在工作中其执行机构的受力情况。
2.2.1工作负载23 ()N N F F G L 1200070005000=+==2.2.2摩擦负载2sinαNfFF f =由于工件为垂直起升，所以垂直作用于导轨的载荷可由其间隙和机构尺寸求得60N F N =,取静摩擦系数为0.2，动摩擦系数为0.1则有静摩擦负载：()N .N .F fs 971645sin 6020=⨯=ο 动摩擦负载：()N .N.F fd 49845sin 6010=⨯=ο2.2.3惯性负载惯性负载为运动部件在起动和制动的过程中可按：ΔtΔvg G ma F == G---运动部件的重量（N ）g---重力加速度，289s m.g =△v---速度变化值（sm ） △t---起动或制动时间（s ）加速： N .N ...Δt Δv g G F a 6913450055089120001=⨯==减速： N .N ....Δt Δv g G F a 56102500130055089120002=-⨯==4 制动：N .N ...Δt Δv g G F a 843150013089120003=⨯==反向加速： N .N ...Δt Δv g G F a 6913450055089120004=⨯==反向制动： N .a FF a 6913445==根据以上的计算，考虑到液压缸垂直安放，其重量较大，为防止因自重而自行下滑，系统中应设置平衡回路。
则液压缸各阶段中的负载如表1所示（0.9ηm =）表1 液压缸各阶段中的负载2.3负载图和速度图的绘制按照前面的负载分析结果及已知的速度要求、行程限制等，绘制出负载图及速度图如图3所示。
5图3速度负载图63 设计方案拟定3.1液压系统图的拟定液压系统图的拟定，主要是考虑以下几个方面的问题3.1.1供油方式从工况图分析可知，该系统在快上和快下时所需的流量较小，因此从提高系统的效率，节省能源的角度考虑，采用单个定量泵的供油方式显然是不适合的，宜选用双联式定量叶片泵作为油源。
3.1.2调速回路由工况可知可知，该系统在慢速时速度需要调节，考虑到系统功率小，滑台运动速度需要调节，考虑到系统功率小，滑台运动速度低，工作负载变化小，所以采用调速阀的回油节流调速回路。
3.1.3速度换接回路由于快上和慢上之间速度需要换接，但对换接到位置要求不高，所以采用由行程开关发讯控制二位二通电磁阀来实现速度的换接。
3.1.4平衡及锁紧为防止在上端停留时重物下落和在停留期间内保持重物的位置，特在液压缸的下腔(无杆腔)进油路上设置了液控单向阀；另一方面，为了克服滑台自重在快下过78程中的影响，设置了一单向背压阀。
3.1.5 电磁阀本液压系统的换向采用三位四通Y 型中位机能的电磁换向阀。
3.2 液压系统原理图图4原理图3.3 液压缸的设计3．3.1液压缸的分类机组成液压缸按其结构形式，可以分为活塞缸、柱塞缸、和摆动缸三类。
活塞缸和柱塞刚实现往复运动，输出推力和速度。
摆动缸则能实现小于 360的往复摆动，输出转矩和角速度。
液压缸除单个使用外，还可以几个组合起来和其他机构组合起来，在特殊场合使用，已实现特殊的功能。
液压缸的结构基本上可分成缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置，以及排气装置五个部分。
3．3.2液压缸的结构设计缸体与缸盖的连接形式常用的连接方式法兰连接、螺纹连接、外半环连接和内半环连接，其形式与工作压力、缸体材料、工作条件有关。
活塞杆与活塞的连接结构常见的连接形式有：整体式结构和组合式结构。
组合式结构又分为螺纹连接、半环连接和锥销连接。
活塞杆导向部分的结构活塞杆导向部分的结构，包括活塞杆与端盖、导向套的结构，以及密封、防尘、锁紧装置等。
活塞及活塞杆处密封圈的选用活塞及活塞杆处密封圈的选用，应根据密封部位、使用部位、使用的压力、温度、运动速度的范围不同而选择不同类型的密封圈。
常见的密封圈类型：O型圈，O型圈加挡圈，高底唇Y型圈，Y型圈，奥米加型等。
液压缸的缓冲装置液压缸带动工作部件运动时，因运动件的质量大，运动速度较高，则在达到行程终点时，会产生液压冲击，甚至使活塞与缸筒端盖产生机械碰撞。
为防止此现象的发生，在行程末端设置缓冲装置。
常见的缓冲装置有环状间隙节流缓冲装置，三角槽式节流缓冲装置，可调缓冲装置。
液压缸排气装置对于速度稳定性要求的机床液压缸，则需要设置排气装置。
9103．3.3液压缸设计需要注意的事项尽量使液压缸有不同情况下有不同情况，活塞杆在受拉状态下承受最大负载。
考虑到液压缸有不同行程终了处的制动问题和液压缸的排气问题，缸内如无缓冲装置和排气装置，系统中需有相应措施。
根据主机的工作要求和结构设计要求，正确确定液压缸的安装、固定方式，但液压缸只能一端定位。
液压缸各部分的结构需根据推荐结构形式和设计标准比较，尽可能做到简单、紧凑、加工、装配和维修方便。
3．3.4液压缸主要零件的材料和技术要求缸体材料---灰铸铁: HT200,HT350;铸钢：ZG25,ZG45ZG230-450是一种铸造碳钢也叫ZG25或者25号钢。
230是指铸钢件的屈服强度为230Mpa ，450是指铸钢件的抗拉强度为450Mpa 。
ZG 代表铸钢的拼音缩写，执行GB/T11352标准。
以此种材料为原料生产制造的建筑扣件成为铸钢扣件。
粗糙度---液压缸内圆柱表面粗糙度为0.4μm ~0.2R a =。
技术要求：内径用H8-H9的配合。
缸体与端盖采用螺纹连接，采用6H 精度活塞材料---灰铸铁：HT150,HT200。
粗糙度---活塞外圆柱粗糙度1.6μm ~0.8R a =。
技术要求：活塞外径用橡胶密封即可取f7~f9的配合，内孔与活塞杆的配合可取H8。
活塞杆材料---实心：35钢，45钢；空心：35钢，45钢无缝钢管。
粗糙度---杆外圆柱粗糙度为μm .~.R a 8040=。
技术要求：a 调质20～25HRC 。
b 活塞与导向套用78H 的配合，与活塞的连接可用88h H 。
11缸盖材料---35钢，45钢；作导向时用（耐磨）铸铁。
粗糙度---导向表面粗糙度为μm .~.R a 6180=。
技术要求：同轴度不大于μm .030。
导向套材料---青铜，球墨铸铁，粗糙度---导向表面粗糙度为μm .R a 80=，技术要求：a 导向套的长度一般取活塞杆直径的60%~80%。
b 外径D 内孔的同轴度不大于内孔公差之半124 主要参数的计算4.1 初选液压缸的工作压力根据分析此设备的负载不大，按类型属机床类，所以初选液压缸的工作压力为2.5MPa 。
4.2 计算液压缸的主要尺寸pF A =式中； F---液压缸上的外负载p---液压缸的有效工作压力A---所求液压缸有有效工作面积2410415325102511913352m .m .P F A -⨯=⨯⨯== m .m ..πA D 210258141593410415344-⨯=-⨯⨯== 按标准取：90按标准取mm d 45=。
则液压缸的有效作用面积为： 无杆腔面积26263220942411cm .cm .ππD A =⨯==13有杆腔面积271472254209422412cm .cm ..πd D πA =⎪⎭⎫ ⎝⎛-=⎪⎭⎫ ⎝⎛-= 4.3活塞杆稳定性校核因为活塞杆总行程为650mm ，而活塞杆直径为45mm ，需进行稳定性校核，m .m ..π[σ]F D 310558235000000141593721349244-⨯=⨯⨯=≥ [σ]为材料的许用应力，查材料力学教程用普通碳素钢所以，满足稳定性条件。
