配置IPv6隧道协议(v4和v6同时存在)
v4兼容地址和IPv6隧道使用
使用 IPv4 兼容地址使用 IPv4 兼容地址派生自 IPv4 公用地址的 IPv4 兼容地址可以为通过现有 IPv4 Internet 结构连接 IPv6 主机或站点提供一种方法。
使用 IPv4 兼容地址时，IPv6 通信不要求其他的 IPv6 路由器。
将用 IPv4 标头封装它的通信。
下图显示了使用 IPv4 兼容地址跨 IPv4 路由器通信的独立子网上两个节点的配置。
启用兼容 IPv4 的 IPv6 地址时，Windows Server 2003 家族和 Windows XP 的IPv6 协议会将兼容 IPv4 的地址自动配置为“自动隧道伪接口（接口 ID 2）”上的 IPv4 公用地址。
IPv4 兼容地址的格式是 ::w.x.y.z，其中w.x.y.z是一个指派给计算机上接口的 IPv4 公用地址。
启用 IPv4 兼容地址时，IPv6 协议也自动创建一个 ::/96 路由，该路由使用“自动隧道伪接口”（接口 ID 为 2）转发所有 IPv4 兼容地址通信。
由此主机转发到 IPv4 兼容目标的所有通信都将用 IPv4 标头封装。
默认情况下，禁用 IPv4 兼容地址。
要启用兼容 IPv4 的地址，请打开“命令提示符”，然后键入：netsh interface ipv6 set state v4compat=enabled将通信发送到 IPv4 兼容地址时，将从 IPv4 兼容地址发送通信，并用 IPv4 标头封装。
IPv4 标头中的“协议”字段将被设置为 41，表示负载是 IPv6 数据包。
IPv4 标头允许跨 IPv4 结构进行通信。
嵌入在 IPv6 标头的源和目标 IPv4 兼容地址中的 IPv4 地址，将成为 IPv4 标头中的 IPv4 源和目标地址。
例如，当主机 A（用 IPv4 地址 131.107.41.17 配置）使用 IPv4 兼容地址将IPv6 通信发送给主机 B（用 IPv4 地址 157.60.15.93 配置）时，用于 IPv4 和IPv6 标头的源地址和目标地址在下表中列示。

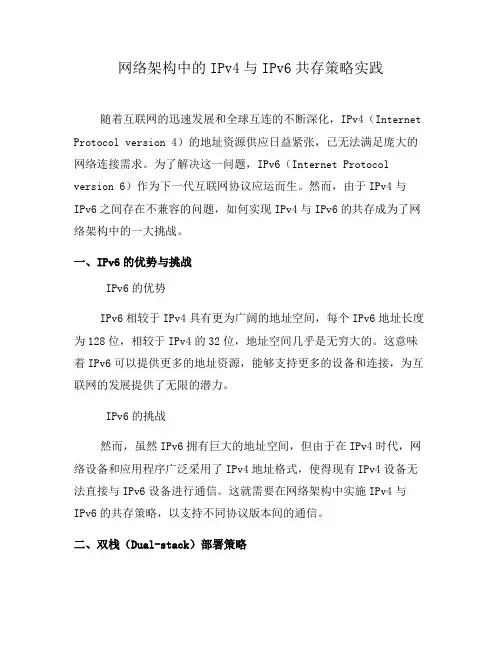

网络架构中的IPv4与IPv6共存策略实践(四)
网络架构中的IPv4与IPv6共存策略实践随着互联网的迅速发展和全球互连的不断深化，IPv4（Internet Protocol version 4）的地址资源供应日益紧张，已无法满足庞大的网络连接需求。
为了解决这一问题，IPv6（Internet Protocol version 6）作为下一代互联网协议应运而生。
然而，由于IPv4与IPv6之间存在不兼容的问题，如何实现IPv4与IPv6的共存成为了网络架构中的一大挑战。
一、IPv6的优势与挑战IPv6的优势IPv6相较于IPv4具有更为广阔的地址空间，每个IPv6地址长度为128位，相较于IPv4的32位，地址空间几乎是无穷大的。
这意味着IPv6可以提供更多的地址资源，能够支持更多的设备和连接，为互联网的发展提供了无限的潜力。
IPv6的挑战然而，虽然IPv6拥有巨大的地址空间，但由于在IPv4时代，网络设备和应用程序广泛采用了IPv4地址格式，使得现有IPv4设备无法直接与IPv6设备进行通信。
这就需要在网络架构中实施IPv4与IPv6的共存策略，以支持不同协议版本间的通信。
二、双栈（Dual-stack）部署策略双栈部署策略是将IPv4和IPv6先后加载到网络设备上，使其同时支持IPv4和IPv6协议。
这种策略在IPv6推广初期被广泛采用，因为它能够提供最高的兼容性。
然而，双栈部署策略会导致网络的复杂性增加，不仅增加了管理和维护的成本，还会增加网络传输时的延迟和资源占用。
因此，在实践中，双栈部署策略主要应用于内部网络和边缘网络，以逐步过渡到IPv6。
三、网络地址转换（Network Address Translation，NAT）策略NAT策略是在IPv6网络中使用NAT技术将IPv4地址转换为IPv6地址，以实现IPv4与IPv6之间的通信。
NAT策略是一种逐渐推广的IPv4转换策略，由于IPv6地址空间的广阔，可以将大量的IPv4地址转换为少量的IPv6地址，从而实现IPv4设备与IPv6设备的通信。
IPv6-over-IPv4 GRE隧道技术
IPv6-over-IPv4 GRE隧道技术隧道机制隧道技术是一种通过互联网络基础设施在网络之间传递数据的方式。
使用隧道传递的数据可以是不同协议的数据帧或包，隧道协议将这些其它协议的数据帧或包重新封装在新的包头中发送，被封装的数据包在隧道的两个端点之间通过公共互联网络进行路由，一旦到达网络终点，数据将被解包并转发到最终目的地。
整个传递过程中，被封装的数据包在公共互联网络上传递时所经过的逻辑路径称为隧道。
简言之，隧道技术是指包括数据封装，传输和解包在内的全过程。
IPv6是新一代Internet通信协议，具有许多的功能特色：全新的表头格式、较大的地址空间、有效及阶层化的地址与路由架构、内建的安全性、与邻近节点相互作用的新型通信协议Neighbor Discovery Protocol for IPv6、可扩展性等。
作为网络管理者，有必要加强对IPv6的了解，为以后IPv4的全面升级做好准备。
I Pv6隧道是将IPv6报文封装在IPv4报文中，让IPv6数据包穿过IPv4网络进行通信。
对于采用隧道技术的设备来说，在隧道的入口处，将IPv6的数据报封装进IPv4，IPv4报文的源地址和目的地址分别是隧道入口和隧道出口的IPv4地址；在隧道的出口处，再将IPv6报文取出转发到目的节点。
隧道技术只要求在隧道的入口和出口处进行修改，对其他部分没有要求，容易实现。
但是，隧道技术不能实现IPv4主机与IPv6主机的直接通信。
IPv6-over-IPv4 GRE隧道技术使用标准的GRE隧道技术，可在IPv4的GRE隧道上承载IPv6数据报文。
GRE隧道是两点之间的连路，每条连路都是一条单独的隧道。
GRE隧道把IPv6作为乘客协议，将GRE 作为承载协议。
所配置的IPv6地址是在Tunnel接口上配置的，而所配置的IPv4地址是Tunnel 的源地址和目的地址（隧道的起点和终点）。
GRE隧道主要用于两个边缘路由器或终端系统与边缘路由器之间定期安全通信的稳定连接。
IPV4与IPV6共存技术
Ipv4与ipv6共存技术Ipv4与ipv6共存技术摘要：Ipv4与ipv6共存技术顾名思义就是由ipv4和ipv6两部分组成。
Ipv4是大家广泛使用的路由协议，ipv6是在ipv4基础上发展起来的新的路由协议。
IPv4/IPv6业务共存技术用来保证这两种网络协议可以在公共互联网中共同工作，在IPv6发展过程中这些技术可以帮助IPv6业务在现有的IPv4网络基础架构上工作。
主要的IPv4/IPv6业务共存技术又可分为双协议栈技术、地址协议转换（NAT-PT）和隧道技术三类。
双协议栈技术通过节点对IPv4和IPv6双协议栈的支持，支持两种业务的共存。
地址协议转换（NAT-PT）技术是通过与SIIT协议转换盒传统的ipv4下的动态地址翻译及应用层网关相结合。
实现只安装ipv6的计算机和只安装ipv4的计算机通信。
隧道技术通过在IPv4网络中部署隧道，实现在IPv4网络上对IPv6业务的承载，保证业务的共存和过渡，已定义的隧道技术种类很多，主要包括兼容地址自动配置隧道，手工配置隧道、MPLS隧道、ISATAP、6over4、6to 4隧道代理等技术。
在实际应用时要根据具体的业务发展和网络拓扑需要灵活运用各种技术。
关键词：ipv4与ipv6共存隧道技术双协议栈技术1绪论1.1背景自20世纪70年代开始，互联网技术就以远超人们想像的速度迅猛发展。
但是，随着基于IPv4协议的计算机网络特别是Internet迅速发展，互联网在产生了巨大的经济效益和社会效益的同时也暴露出了其本身固有的问题，如路由表过度膨胀、安全性不高、，特别是IPv4地址的匾乏。
随着互联网的进一步发展特别是未来电子、电器设备和移动通信设备对IP地址的巨大需求，使得IPv4约42亿个地址空间根本无法满足要求。
有预测表明以目前Internet的发展速度计算，所有IPv4地址将会在2014年分配完毕。
这是一个值得我们担忧的问题，也是推动下一代互联网协议IPv6研究的主要动力。

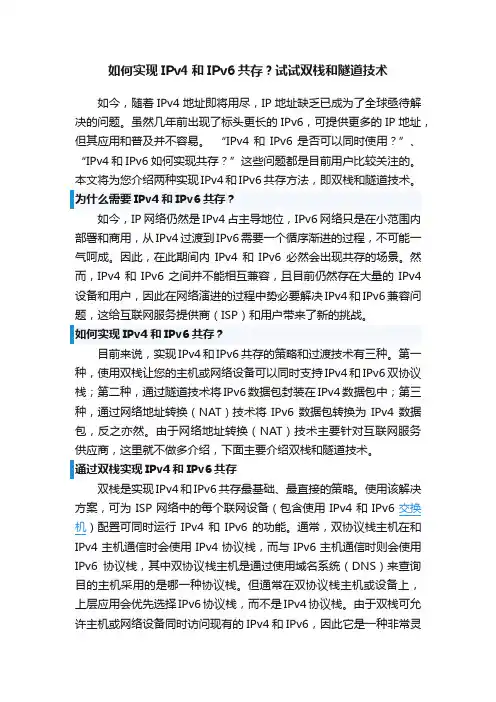

如何实现IPv4和IPv6共存？试试双栈和隧道技术
如何实现IPv4和IPv6共存？试试双栈和隧道技术如今，随着IPv4地址即将用尽，IP地址缺乏已成为了全球亟待解决的问题。
虽然几年前出现了标头更长的IPv6，可提供更多的IP地址，但其应用和普及并不容易。
“IPv4和IPv6是否可以同时使用？”、“IPv4和IPv6如何实现共存？”这些问题都是目前用户比较关注的。
本文将为您介绍两种实现IPv4和IPv6共存方法，即双栈和隧道技术。
为什么需要IPv4和IPv6共存？如今，IP网络仍然是IPv4占主导地位，IPv6网络只是在小范围内部署和商用，从IPv4过渡到IPv6需要一个循序渐进的过程，不可能一气呵成。
因此，在此期间内IPv4和IPv6必然会出现共存的场景。
然而，IPv4和IPv6之间并不能相互兼容，且目前仍然存在大量的IPv4设备和用户，因此在网络演进的过程中势必要解决IPv4和IPv6兼容问题，这给互联网服务提供商（ISP）和用户带来了新的挑战。
如何实现IPv4和IPv6共存？目前来说，实现IPv4和IPv6共存的策略和过渡技术有三种。
第一种，使用双栈让您的主机或网络设备可以同时支持IPv4和IPv6双协议栈；第二种，通过隧道技术将IPv6数据包封装在IPv4数据包中；第三种，通过网络地址转换（NAT）技术将IPv6数据包转换为IPv4数据包，反之亦然。
由于网络地址转换（NAT）技术主要针对互联网服务供应商，这里就不做多介绍，下面主要介绍双栈和隧道技术。
通过双栈实现IPv4和IPv6共存双栈是实现IPv4和IPv6共存最基础、最直接的策略。
使用该解决方案，可为ISP网络中的每个联网设备（包含使用IPv4和IPv6交换机）配置可同时运行IPv4和IPv6的功能。
通常，双协议栈主机在和IPv4主机通信时会使用IPv4协议栈，而与IPv6主机通信时则会使用IPv6协议栈，其中双协议栈主机是通过使用域名系统（DNS）来查询目的主机采用的是哪一种协议栈。
如何让IPV4与IPV6共存
隧道技术的提出我们并不陌生，把它应用到IPv4与IPv6的互通中再好不过。
最为这个过渡时期的一项技术，隧道技术起到了重要的作用，那么我们现在来了解一下这方面的相关术语以及互通转换的一些标准。
目前常见的IPv4与IPv6互通转换的技术标准有哪些?现有网络到IPv6网络的过渡在技术上已十分成熟，而且这种过渡可以是循序渐进的。
国际标准化组织和许多研发机构都开发出了多种IPv4与IPv6的互通转换机制。
下面给出了目前常见的IPv4与IPv6互通转换技术标准：◆6to4：RFC 3056◆NAT-PT(Network Address Translation-Protocol Translation)：RFC 2766◆SIIT(Stateless IP/ICMP Translation)：RFC 2765◆Tunnel broker：RFC 3053◆6over4：RFC 2529◆BIS(Bump-In-the-Stack)：RFC 2767◆BIA(Bump-in-the-API)：RFC 3338◆SOCKS-gateway：RFC 3089◆TCP/UDP-relay：RFC 3142◆DSTM(Dual Stack Transition Mechanism)：draft-ietf-ngtrans-dstm-08.txt◆ISATAP(Intra-Site Automatic Tunnel Addressing Protocol)：draft-ietf-ngtrans-isatap-08.txt什么是隧道?IPv6 over IPv4是什么意思?隧道(Tunnel)是指将一种协议报头封装在另一种协议报头中，这样，一种协议就可以通过另一种协议的封装进行通信。
IPv6隧道是将IPv6报头封装在IPv4报头中，这样IPv6协议包就可以穿越IPv4网络进行通信。
在IPv6全面实施之前，总有一些网络先提供对IPv6的支持，但是这些IPv6网络被运行IPv4协议的骨干网络隔离开来。
IPv4、v6互通技术之隧道技术 ( Tunnel)
一：概述:隧道技术提供了一种以现有IPv4路由体系来传递IPv6数据的方法：将IPv6的分组作为无结构意义的数据，封装在IPv4数据报中，被IPv4网络传输。
根据建立方式的不同，隧道可以分成两类：(手工)配置的隧道和自动配置的隧道。
隧道技术巧妙地利用了现有的IPv4网络，它的意义在于提供了一种使 IPv6的节点之间能够在过渡期间通信的方法，但它并不能解决IPv6节点与IPv4节点之间相互通信的问题。
二：实验拓扑:R1(s2/1)-(s2/1)R2(s2/2)-(s2/1)R3(s2/2)-(s2/1)R44台路由,R1,R4运行IPV6R2,R3半边运行IPV4,半边运行IPV6三：配置信息R1#ipv6 unicast-routing //开启IPV6单播路由功能interface Loopback0ip address //配置环回接口做为它的router-idinterface Serial2/1ipv6 address12::1/64 //IPV6地址ipv6 ospf 1 area0 //接口下启用ospfR2#ipv6 unicast-routinginterface Serial2/1ipv6 address 12::2/64interface Serial2/2ip addressinterfaceTunnel0 //在s2/1接口下打隧道ipv6 address10::1/64 //给隧道配置IPV6地址ipv6 ospf 1 area0 //启用ospftunnel source Serial2/2 //申明隧道源端tunnel destination //申明隧道目的端tunnel mode ipv6ip //隧道模式是ipv6到ipv4R3#ipv6 unicast-routinginterface Serial2/1ip addressinterface Serial2/2ipv6 address 34::3/64ipv6 ospf 1 area 0interface Tunnel0ipv6 address 10::2/64tunnel source Serial2/1tunnel destinationtunnel mode ipv6ipR4#ipv6 unicast-routinginterface Loopback0ip addressinterface Serial2/1ipv6 address 34::4/64ipv6 ospf 1 area 0四：调试信息R1#show ipv6 routeIPv6 Routing Table - 6 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2O 10::/64 [110/11175]via FE80::C838:AFF:FE24:0, Serial2/1C 12::/64 [0/0]via ::, Serial2/1L 12::1/128 [0/0]via ::, Serial2/1O 23::/64 [110/11239] //用隧道模式学习到了隔着ipv4网络的远端ipv6路由via FE80::C838:AFF:FE24:0, Serial2/1L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0R2#show ipv6 routeIPv6 Routing Table - 7 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 10::/64 [0/0]via ::, Tunnel0L 10::1/128 [0/0]via ::, Tunnel0C 12::/64 [0/0]via ::, Serial2/1L 12::2/128 [0/0]via ::, Serial2/1O 23::/64 [110/11175]via FE80::1700:3, Tunnel0L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0R1#ping 23::4Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23::4, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 344/380/420 msR1#trR1#traceroute 23::4Type escape sequence to abort.Tracing the route to 23::41 12::2 132 msec 84 msec 104 msec2 10::2 240 msec 352 msec 104 msec//^-^看到是杂过去的了吧?发到ipv6的源端地址上走隧道过去的3 23::4 332 msec 388 msec 356 msecR1#pingType escape sequence to abort.Sending 5, 100-byte ICMP Echos to , timeout is 2 seconds:.... //注意这里不通Success rate is 0 percent (0/4)R1#show ip routeis subnetted, 1 subnetsC is directly connected, Loopback0R1#trR1#tracerouteType escape sequence to abort.Tracing the route to1 * * *2 * * *3 * * *4 * * *5 * * *6 * * *//traceroute也无路可走//这是ipv6想与ipv4通信,说明它们无法通信.所以隧道技术并不能解决IPv6节点与IPv4节点之间相互通信的问题。
