SolidWorks草绘特征和放置特征操作
SolidWorks草绘特征和放置特征操作解析
实验二 SolidWorks 草绘特征和放置特征操作（一）一、 实验目的1. 掌握基本零件建模的一般步骤和方法2. 掌握SolidWorks 草绘特征：拉伸凸台、拉伸切除、旋转凸台、旋转切除、扫描、放样的操作方法。
3. 掌握放置（应用）特征：钻孔特征、倒角特征、圆角特征、抽壳特征、拔模斜度特征、筋的操作方法二、 实验内容完成下列下列零件造型三、 实验步骤 1.连接件设计完成如图 1(1)(2)2所示。
图 1连接件图 2草图(3) 单击【拉伸凸台/列表框内选择【两侧对称】选项，在【深度】文本框内输入“54mm ”，单击【确定】按钮，如图 3所示。
图 3“拉伸”特征(4)在【角度】文本框内输入“120°”，单击【确定】按钮，建立新基准面，如 图 4所示。
图4“两面夹角”基准面可使用工具栏中的【基准面】按钮，建立所需的基准面，常用建立基(5) 选取基准面1，单击【草图绘制】进入草图绘制，单击【正视于】绘制草图，如图5所示。
图5草图(6) 单击【拉伸凸台/列表框内选择【给定深度】选项，在【深度】文本框内输入“12mm”，单击【确定】按钮，如图6所示。
图6“拉伸”特征(7)选取基体上表面，单击【草图绘制】进入草图绘制，使用中心线工具在上表面的中心位置绘制直线，注意不要捕捉到表面边线，如图7所示。
图7 中心线(8)内输入“8mm”，在图形区域选择中心线，在属性管理器中选中【添加尺寸】、【选择链】、【双向】和【顶端加盖】复选框，选中【圆弧】单选按钮，单击【确定】按钮，标注尺寸，完成草图，如图8所示。
运用“等距实体”绘制草图(8) -拉伸】属性管理器，在【终止条件】下拉列表框内选择【完全贯穿】选项，单击【确定】按钮，如图9所示。
图9“切除-拉伸”特征(9) 1”和“边线2”，选中【角度距离】单选按钮，在【距离】文本框内输入“5mm”，在【角度】文本框内输入“45°”，单击【确定】按钮，如图10所示。
solidworks课件教程第5章放置特征
5.3.2 多厚度抽壳特征
通常，抽壳时各个表面的厚度相等，也可以对某些表面 的厚度进行单独指定，这样抽壳特征完成之后，各个零件表 面的厚度就不相等了，多厚度抽壳创建过程如图所示。
抽壳特征创建过程
5.4 拔模特征
SolidWorks提供了丰富的拔模功能。用户既可以在现有的零 件上插入拔模特征，也可以在拉伸特征的同时进行拔模。
等半径圆角
多半径圆角
圆形角圆角
逆转圆角
变半径圆角 圆角特征效果
混合面圆角
5.3 抽壳特征
在零件的一个面上抽壳时，系统会掏空零件的内部，使所选 择的面敞开，在剩余的面上生成薄壁特征。如图所示是对零件创 建抽壳特征后建模的实例。
抽壳特征效果
5.3.1 等厚度抽壳特征
抽壳时各个表面的厚度相等，下图介绍抽壳创建过程。
异型孔即具有复杂轮廓的孔，主要包括柱孔、锥孔、孔、 螺纹孔、管螺纹孔和旧制孔6种，异型孔创建过程如图所示。
异型孔创建过程
5.6 其余特征
实体建模中还有一些特殊特征，如圆顶、筋、包覆、比例缩 放和弯曲。
5.6.1 创建圆顶特征
圆顶特征是对模型的一个面进行变形操作，生成圆顶型凸起特 征。
5.6.3 创建筋特征
第5章 放置特征
▪ 5.1 倒角特征 ▪ 5.2 圆角特征 ▪ 5.3 抽壳特征 ▪ 5.4 拔模特征 ▪ 5.5 孔特征 ▪ 5.6 其余特征
5.1 倒角特征
倒角特征是对边或角进行倒角。如图所示是应用倒角特征后 的零件实例。
倒角类型创建过程
5.2 圆角特征
SolidWorks 2012可以为一个面上的所有边线、多个面、多个边线 或边线环创建圆角特征。在SolidWorks 2012中有以下几种圆角特征。
SolidWorks中的草图与外形特征设计技巧
SolidWorks中的草图与外形特征设计技巧SolidWorks是一款用于三维建模和CAD设计的先进软件。
它在工程设计领域得到了广泛的应用，其中草图和外形特征设计是SolidWorks中最基础和关键的技巧之一。
本文将介绍一些SolidWorks草图和外形特征设计的技巧，帮助读者更好地掌握这些功能。
一、SolidWorks草图设计技巧1. 使用草图工具：SolidWorks提供了各种各样的草图工具，包括线段、圆、弧、多边形等。
在进行草图设计时，可以灵活运用这些工具进行绘制。
2. 使用约束关系：在进行草图设计时，约束关系是非常重要的。
通过给草图中的元素添加约束关系，可以使整个草图更加稳定和准确。
SolidWorks提供了各种不同的约束关系，如水平、垂直、对称、距离、角度等，可以根据具体需求选择合适的约束关系。
3. 使用草图图形是最基本和简单的设计元素，但也可以通过斜线、曲线和圆弧等方式来创建更复杂的形状。
这些额外的图形工具使设计师能够在设计过程中更灵活地创建所需的几何形状。
4. 使用草图工具的参数：SolidWorks允许用户设置草图元素的参数，如长度、半径、角度等。
通过这些参数，可以精确控制草图中元素的大小和形状，从而满足设计要求。
二、SolidWorks外形特征设计技巧1. 利用草图来创建外形特征：在SolidWorks中，草图可以被用来创建各种外形特征，如挤压、旋转、倒角、镜像等。
通过在草图上创建适当的几何形状，并应用相应的操作，可以快速而准确地实现所需的外形特征。
2. 使用实体建模工具：SolidWorks提供了强大的实体建模工具，如拉伸、剪切、填充体等。
这些工具可以让设计师在外形特征的创建过程中更加自由地操作和调整。
例如，通过拉伸操作可以将草图或实体外形在某个方向上延伸，从而创建出所需的外形特征。
3. 使用特征操作：SolidWorks中的特征操作功能非常强大，可以用于创建和编辑各种复杂的外形特征。
SolidWorks 草图 布局和绘制技巧总结
SolidWorks 草图布局和绘制技巧总结SolidWorks 草图布局和绘制技巧总结SolidWorks草图布局和绘制技巧总结2010-07-1615:52窗口的分割:双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。
对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器，如图1所示;图1分割图形窗口和左侧窗口改变模型旋转中心:单击"旋转视图"按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转;关联的自定义属性:在零件模板中设置零件的自定义属性:"文件"è"属性"，在"指定配置"标签中可以设置零件的一些属性，如零件代号、表面处理等参数，这些参数可以和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。
如图2;质量特性可以作为自定义属性:零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。
如图2;图2模型的自定义属性和材料明细表、标题栏的关联零件文件的大小:零件文件在特征压缩状态和正常状态下保存时文件的大小不同，所有特征被压缩后保存文件大约可以节省20%~80%的磁盘空间;绘制草图时最好关闭网格捕捉;绘制草图的最佳步骤应该是:绘制草图形状，其次确定草图各元素间的几何关系、位置关系和定位尺寸，最后标注草图的形状尺寸;绘制垂直或平行线:保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段;判断欠定义元素:草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系;绘制直线到绘制切弧的切换:从绘制直线转到绘制圆弧状态，可以不用按"A"键:在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态;利用三点标注角度:先选择顶点，再分别选择角度的另两个端点，确定尺寸位置;标注圆弧长度:先分别选择圆弧的两个端点，然后选择圆弧，确定尺寸位置;输入尺寸时给定尺寸的数据单位:如果不给定数据单位,则使用已经设定的默认单位;当指定单位时，系统自动按指定单位换算成默认单位。

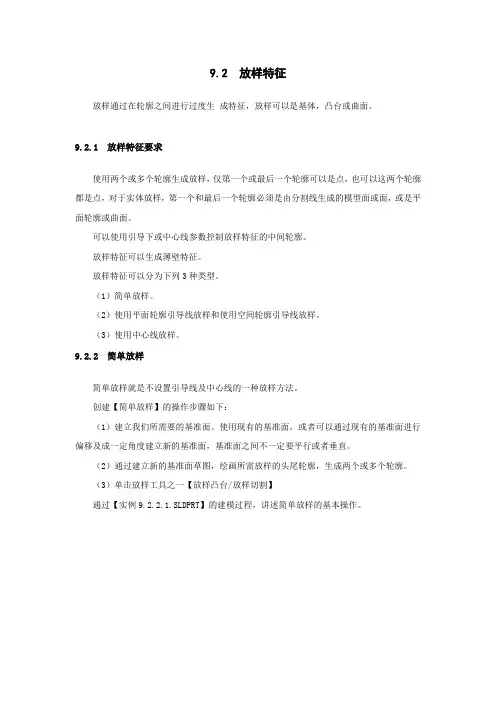

Solidworks培训及考证 9.2 放样特征
9.2 放样特征放样通过在轮廓之间进行过度生成特征，放样可以是基体，凸台或曲面。
9.2.1 放样特征要求使用两个或多个轮廓生成放样，仅第一个或最后一个轮廓可以是点，也可以这两个轮廓都是点，对于实体放样，第一个和最后一个轮廓必须是由分割线生成的模型面或面，或是平面轮廓或曲面。
可以使用引导下或中心线参数控制放样特征的中间轮廓。
放样特征可以生成薄壁特征。
放样特征可以分为下列3种类型。
（1）简单放样。
（2）使用平面轮廓引导线放样和使用空间轮廓引导线放样。
（3）使用中心线放样。
9.2.2 简单放样简单放样就是不设置引导线及中心线的一种放样方法。
创建【简单放样】的操作步骤如下：（1）建立我们所需要的基准面。
使用现有的基准面，或者可以通过现有的基准面进行偏移及成一定角度建立新的基准面，基准面之间不一定要平行或者垂直。
（2）通过建立新的基准面草图，绘画所需放样的头尾轮廓，生成两个或多个轮廓。
（3）单击放样工具之一【放样凸台/放样切割】通过【实例9.2.2.1.SLDPRT】的建模过程，讲述简单放样的基本操作。
图9.2.2.1 简单放样实例步骤一：通过左侧设计树中的上视基准面快速创建草图，并绘制出一个如图9.2.2.2所示轮廓。
图9.2.2.2 绘制草图步骤二：点击菜单栏中的【参考几何体】，选择【基准面】，选择第一参考为【上视基准面】，如图9.2.2.3所示。
图9.2.2.3 偏移基准面步骤三：创建完基准面1和基准面2后，依次在原点创建直径24的圆和边长35的正方形。
步骤四：隐藏基准面1和基准面2，选择放样凸台/基体命令，如图9.2.2.4所示。
图9.2.2.4 任务栏步骤四：选择截面轮廓。
选择草图1和草图2作为凸台放样特征的截面轮廓。
如图9.2.2.5所示。
图9.2.2.5 放样特征步骤五：单击确定，完成凸台放样特征的定义。
9.2.3 使用引导线放样使用中心线放样：通过两个或两个以上的草图轮廓并使用一条或多条引导线生成的放样。
SolidWorks 2008草图设计、特征建模详细教程
選取旋轉填料的工具列圖示 。
16. 預覽圖 像 選取旋轉軸線，觀看視角自動變更為等角視，並且呈現成形實 體的預覽畫面，當您更改角度時，預覽畫面也會同時更新。 角度設定為 180 度，並且按下確定 來產生特徵。
17. 完成基 材特徵 所完成的基材特徵會以塗彩的檢視狀態顯示。
完成細部放大圖完成的細部放大圖應該看起?有點像是右圖中所示系統會自動標示將工程圖縮放到所有的東西都可以于螢幕上顯示如此您可以看到整張視圖的佈置按下最適當大小的工具?圖示加入尺寸實威科技sol32模型的尺寸簡單地?就是用?自動產生工程圖上所?考之?件的尺寸與??這些尺寸被視為驅動的尺寸驅動尺寸可以用?變?模型大小
滑鼠按鍵
滑 鼠 的 左 鍵 、 右 鍵 與 中 鍵 已 經 被 指 定 使 用 於 SolidWorks 之 內 。 左鍵 選擇幾何物件、選擇指令、選擇功能表單按鍵或是在特徵管理員內的物件。 右鍵 啟動快顯功能表，這些表單上的內容依據游標所放置的物件而有所不同，快顯功能表
實 威 科 技 SolidWorks 教 學 用
6. 完成弧後，系統即會自動回復成線的指令。
7. 拖拉游標往右下，此時在畫面上會自動出現導引的切線 虛線，與原點自動捉取，指引使用者做快速定位與自動限
制條件捉取
的目的。
8. 將線水平接回到圓點，我們即可完成一個封閉的草圖輪 廓。
單一的封閉輪廓
如 同 其 他 CAD 系 統 一 樣，需 要 完 成 單 一 封 閉 的 輪 廓 線，您 所繪製的圖元應該是連接清楚，端點對端點，沒有開放的 迴 路 也 沒 有 任 何 的 間 隙 。（ 當 線 條 過 長 或 過 短 時 ， 可 以 使 用
旋轉特徵
旋轉特徵允許使用者藉由將草圖繞著一條中心軸的方式來成 形特徵，這對於必須具有對稱中心軸的外型相當理想。
《solidworks 2018中文版机械设计基础与实例》课件—03零件草绘特征编辑
2．选项说明 “旋转”属性管理器中
其他选项的含义如下。
（1）“旋转轴” （2）“方向1”选项组 （3）“方向2”选项组 （4）“薄壁特征”选项组 （5）“所选轮廓”选项组
3.2.2 旋转切除
旋转切除特征用来产生切除特征，也就是 用来去除材料。
图3-14“切除-旋转” 除效果
属性管理器
图3-15 旋转切
3.1.2 拔模及薄壁特征
1．拔模 SOLIDWORKS软件可以根据需要新增拔模到拉伸特征
无拔模
30°向内拔模角度 30°向外拔模角度
图3-5 拔模效果
2．薄壁
SOLIDWORKS还可以对闭环和开环草图进行薄壁拉伸，所不同的 是，如果草图本身是一个开环图形，则拉伸凸台/基体工具只能将其拉
伸为薄壁；如果草图是一个闭环图形，则既可以选择将其拉伸为薄壁特
图3-28 定义基准面 图3-29 设定中心线放样 图3-30中心线放样效果
3.4.5 使用分割线放样
要生成一个与空间曲面无缝连接的放样特征，就必须要用到分割线。 分割线投影一个草图共线到所选的模型面上，将面分割为多个面，这样 就可以选择每个面。
使用“分割线”工具可以将草图投影到曲面或平面。它可以将所选的 面分割为多个分离的面，从而可以选取每一个面。“分割线”工具可以生 成如下所述两种类型的分割线。
2.路径可以为开环的或闭环的。 3.路径可以是一张草图中包含的一组草图曲线、一条曲线或一组模 型边线。
4.路径的起点必须位于轮廓的基准面上。 5.不论是截面还是路径形成的实体，都不能出现自相交叉的情况。 SOLIDWORKS软件中，扫描特征有凸台/基体扫描（叠加）、切除 扫描（切割）、引导线扫描3种形式。
基准面可以用在零件或装配体中，通过使用基准面可以绘制草图、 生成模型的剖面视图、生成扫描和放样中的轮廓面等。
应该知道的五种SOLIDWORKS草图绘制技巧
应该知道的五种SOLIDWORKS草图绘制技巧本篇⽂章我们将了解快速关系、对称关系、虚拟交点、圆、圆弧和直径的尺⼨标注，以及SOLIDWORKS 2020 中添加的称为侧影轮廓实体的新功能。
⼀、快速添加关系快速关系允许我们在草图上选择⼏何图形并快速添加关系。
通过选择两条线之间的公共端点，我们可以轻松地向草图添加关系。
重要的是我们可以通过单击⼏何体来添加关系来快速执⾏此操作。
⼆、对称关系我们可以通过在两条线和构造线之间添加关系来在两条线之间应⽤对称性。
要做到这⼀点，我们先按住 Ctrl 键选择两条线，然后单击构造线，接下来可以添加对称关系。
这样可以通过来回拖动线来轻松调整设计，并且两条线都与构造线保持对称。
三、虚拟交点即使两个草图实体不相交，我们也可以创建两个草图实体的虚拟交点。
通过选择要应⽤虚拟交点的两条线并激活上下⽂⼯具栏中的“点”命令，便可以快速添加虚拟交点。
四、圆、圆弧和直径的尺⼨标注当我们向圆添加尺⼨时，默认情况下它始终会测量这些圆弧的中⼼。
但是如果我们试图从切点标注尺⼨，可以通过按住 Shift 键并单击两个圆的外侧来实现。
Shift 键允许快速选择圆弧内部或外部进⾏尺⼨标注。
此外，在为圆弧⼿动添加尺⼨并选择左侧⾯板中的引线选项卡，我们也可以调整圆弧条件来控制尺⼨在草图中的位置。
五、侧影轮廓实体2020年引⼊的这项新功能允许将装配体中零件或零部件中的实体轮廓投影到平⾏草图平⾯上来创建多个草图实体。
此功能与转换实体⾮常相似，并且易于使⽤。
我们可以从“⼯具” > “草图⼯具” >“侧影轮廓实体”访问此功能。
⼀旦该⼯具处于活动状态，就会有⼀个⽤于实体的选择框以及⼀个⽤于外部轮廓的选项。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 SolidWorks草绘特征和放置特征操作（一）
一、实验目的
1.掌握基本零件建模的一般步骤和方法
2.掌握SolidWorks草绘特征：拉伸凸台、拉伸切除、旋转凸台、旋转切除、扫描、
放样的操作方法。
3.掌握放置（应用）特征：钻孔特征、倒角特征、圆角特征、抽壳特征、拔模斜度特
征、筋的操作方法
二、实验内容
完成下列下列零件造型
三、实验步骤
1.连接件设计
完成如错误!未找到引用源。
所示模型。
(1) 单击【新建】按钮，新建一个零件文件。
(2) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如错误!
未找到引用源。
所示。
图 1连接件图 2草图
(3) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉
列表框内选择【两侧对称】选项，在【深度】文本框内输入“54mm”，单击【确
定】按钮，如错误!未找到引用源。
所示。
图3“拉伸”特征
(4) 单击【基准面】按钮，出现【基准面】属性管理器，单击【两面夹角】按钮，
在【角度】文本框内输入“120°”，单击【确定】按钮，建立新基准面，如
错误!未找到引用源。
所示。
图4“两面夹角”基准面
说明：SolidWorks可使用工具栏中的【基准面】按钮，建立所需的基准面，常用建立基准面的方法有【通过/直线/点】、【点和平行面】、【两面夹角】、【平行】、【垂直于曲线】和【曲面切平面】等。
(5) 选取基准面1，单击【草图绘制】按钮，进入草图绘制，单击【正视于】按钮，
绘制草图，如错误!未找到引用源。
所示。
图5草图
(6) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉
列表框内选择【给定深度】选项，在【深度】文本框内输入“12mm”，单击【确
定】按钮，如错误!未找到引用源。
所示。
图6“拉伸”特征
(7)选取基体上表面，单击【草图绘制】按钮，进入草图绘制，使用中心线工具在
上表面的中心位置绘制直线，注意不要捕捉到表面边线，如错误!未找到引用源。
所示。
图7 中心线
(8)单击【等距实体】按钮，出现【等距实体】属性管理器，在【等距距离】文本框
内输入“8mm”，在图形区域选择中心线，在属性管理器中选中【添加尺寸】、【选择链】、【双向】和【顶端加盖】复选框，选中【圆弧】单选按钮，单击【确定】按钮，标注尺寸，完成草图，如错误!未找到引用源。
所示。
图8运用“等距实体”绘制草图
(8) 单击【拉伸切除】按钮，出现【切除-拉伸】属性管理器，在【终止条件】下拉
列表框内选择【完全贯穿】选项，单击【确定】按钮，如错误!未找到引用源。
所示。
图9“切除-拉伸”特征
(9) 单击【倒角】按钮，出现【倒角】属性管理器，选择“边线1”和“边线2”，
选中【角度距离】单选按钮，在【距离】文本框内输入“5mm”，在【角度】文本框内输入“45°”，单击【确定】按钮，如错误!未找到引用源。
所示。
图10“倒角”特征
至此完成连接件设计。
2.轴承座造型
完成轴承座零件，如错误!未找到引用源。
所示。
设计意图：
➢零件关于中心面对称
➢顶端孔的位置从零件底面开始测量
➢底板上的孔为柱孔，关于中心面左右对称
图11轴承座图12草图1
(1)在前视基准面内使用中心线、直线和圆工具作草图，如错误!未找到引用源。
两
圆同心，在原点
两斜线上端点捕捉到大圆。
(2)添加几何关系
在草图工具栏中点击添加几何关系图标按钮，选中中心线和矩形两侧边，点击“对称”按钮，“确定”。
图13 建立对称几何关系
在草图工具栏中点击添加几何关系图标按钮，选择一条斜线和大圆，点击“相切”
按钮，“确定”。
图14 建立相切几何关系
在草图工具栏中点击添加几何关系图标按钮，选择另一条斜线和大圆，点击“相切”
按钮，“确定”。
图15 相切几何关系
(3)按图标注尺寸
图16 标注尺寸
(4)选择草图拉伸
选择矩形作为拉伸轮廓，深度为55。
图17 拉伸特征1
选择中间轮廓拉伸，拉伸深度为10
图18 拉伸特征2
选择圆环轮廓拉伸，深度为32
图19 拉伸特征3
(5)做筋板草图
在右视基准面上使用直线工具作草图，注意捕捉实体端点。
图20 筋草图
(6)筋特征
点击筋特征工具，设置筋宽度为10，选择平行于草图方向，“确定”。
图21 筋特征
(7)异型孔特征
点击异型孔向导特征，选择“柱孔”类型，大小选择“M6”，然后点击“位置”
选项卡，在基体上表面选择位置，如图，完成孔特征。
图22 异型孔特征
在特征管理设计树中打开“异型孔”特征，选中3D草图，点击“编辑草图”，在草图中标注孔中心点的位置。
图23 异型孔位置
(8)镜像孔特征
点击镜像特征，选择孔特征，以右视基准面为镜像面，完成特征镜像。
图24 特征镜像
3 .带轮造型
(1)．在前视基准面绘制草图1，如错误!未找到引用源。
所示。
图25 带轮图26 草图1
(2)．选中草图，单击【特征】工具栏中的按钮，草图沿中心线旋转，如错误!未找到引用源。
所示。
(3)．添加倒角，如错误!未找到引用源。
所示。
图27旋转
图28添加倒角
(4)．进行拉伸切除。
选中带轮中心端面作为草图平面，新建草图，利用【转换实体引用】和【直线】命令绘制草图2，如错误!未找到引用源。
所示。
单击特征工具栏中的按钮，启动拉伸切除特征，选择终止条件为“完全贯穿”，如错误!未找到引用源。
所示。
(5)．单击按钮，得到带轮零件。
图29草图2 图30拉伸切除
4. 铣刀头底座建模
图31铣刀头底座
（1）拉伸实体。
在前视基准面建立新草图，使用拉伸命令，如错误!未找到引用源。
所示，在【方向1】下，设定终止条件为“两侧对称”，在【深度】下，给定深度为“190”，单击按钮。
草图
图32拉伸1
（2）．在前视基准面绘制如错误!未找到引用源。
所示草图，使用拉伸命令，如错误!未找到引用源。
所示，在【方向1】下，设定终止条件为“两侧对称”，在【深度】下，给定深度为“120”，单击按钮。
图33草图
图34拉伸2
（3）绘制新草图，使用拉伸切除命令，如错误!未找到引用源。
所示，在【方向1】下设定终止条件为“两侧对称”，在【深度】下给定深度为“110”，单击按钮。
图35切除拉伸1
（4）．筋特征。
绘制如错误!未找到引用源。
所示的草图，单击【特征】工具栏中的
按钮，或选择菜单命令【插入】/【特征】/【筋】，选择拉伸方向为“平行于草图”，厚度为“10”，两侧对称，单击按钮。
图36筋
（5）．在底面建立新草图，使用拉伸切除命令，如错误!未找到引用源。
所示，在【方向1】下，设定终止条件为“完全贯穿”，单击按钮。
图37拉伸切除孔
（6）．切除拉伸阶梯孔。
在底面绘制草图，两个同心圆，使用拉伸切除命令，如错误!未找到引用源。
所示，在【方向1】下设定终止条件为“给定深度”，在【深度】下给定深度为“2”，单击按钮。
图38阶梯孔
（7）．镜像孔，如错误!未找到引用源。
所示。
图39镜像孔
（8）．旋转实体。
在前视基准面绘制草图，单击【特征】工具栏中的按钮，窗口的左侧区域将显示【旋转】属性管理器，将竖直中心线选为旋转轴，默认的旋转方向为“单向”，默认的旋转角度为“360”，如错误!未找到引用源。
所示，单击按钮完成旋转。
图40旋转
（9）．在端面做草图，拉伸切除边角实体，如错误!未找到引用源。
所示。
图41拉伸切除
（10）．使用异型孔向导加#12-28 螺纹孔，圆周阵列6个，结果如错误!未找到引用源。
所示。
图42螺纹孔
（11）．加圆角及倒角，结果如错误!未找到引用源。
所示。
图43圆角
四、思考题
1.SolidWorks零件模型的第一个特征可是拉伸切除、拉伸凸台/基体、旋转切除、圆
角、旋转凸台/基体、边界凸台/基体中的哪些特征？
2.拉伸和旋转是否都需要封闭草图轮廓？如果是开环轮廓会建立什么样的模型？
3.拉伸切除和旋转切除特征操作是否可以不切除材料？。
