压缩机无功耗启动原理
压缩机工作原理和作用
压缩机工作原理和作用《压缩机工作原理和作用》嘿，朋友们！想象一下，在一个炎热的夏天，你满头大汗地回到家，第一时间就冲向冰箱，打开门，一股凉气扑面而来，那感觉简直爽歪歪！而这一切可都少不了压缩机这个小家伙的功劳呀！我家的那台老冰箱，虽然外表看起来其貌不扬，但它可是我们家的大功臣呢！每当我打开冰箱门，看到里面整整齐齐摆放着的各种食物和饮料，我就忍不住感叹，这小小的空间里居然藏着这么多的宝贝。
而让这些宝贝们能够保持新鲜和凉爽的，就是冰箱背后那个默默工作的压缩机啦。
压缩机就像是一个大力士，它不断地“吸气”“呼气”，把冰箱内部的热量给“吸”出来，然后排放到外面去。
它的工作原理其实也不难理解，就像是我们人呼吸一样，只不过它呼吸的不是空气，而是制冷剂。
通过不断地压缩和膨胀制冷剂，压缩机就能够实现制冷的效果啦。
记得有一次，我家的冰箱突然不制冷了，可把我急坏了。
我赶紧打电话找了维修师傅来，师傅检查了一番后说，是压缩机出了问题。
哎呀呀，我这才意识到压缩机原来这么重要啊！没有它，冰箱就变成了一个普通的柜子，那些好吃的食物可就要遭殃啦。
压缩机可不仅仅是在冰箱里发挥作用哦，它在我们的生活中还有很多其他的应用呢！比如空调，没有压缩机，夏天我们可就要热得受不了啦。
还有那些大型的冷库，也是靠压缩机来保持低温的。
可以说，压缩机是现代生活中不可或缺的一部分。
你看，它就像是一个勤劳的小蜜蜂，默默地工作着，为我们的生活带来便利和舒适。
它虽然个头不大，但是能量却很大。
它不需要我们的赞美和夸奖，只是一心一意地做好自己的工作。
有时候我就在想，我们身边其实有很多像压缩机这样的“小英雄”，它们或许很不起眼，但是却在默默地为我们付出。
我们是不是也应该多关注一下它们，多珍惜一下它们呢？总之，压缩机就是这样一个神奇而又重要的东西。
它的工作原理虽然有点复杂，但是它的作用却是显而易见的。
它让我们的生活变得更加美好，更加舒适。
所以呀，让我们一起为压缩机这个小家伙点个赞吧！。
压缩机启动原理

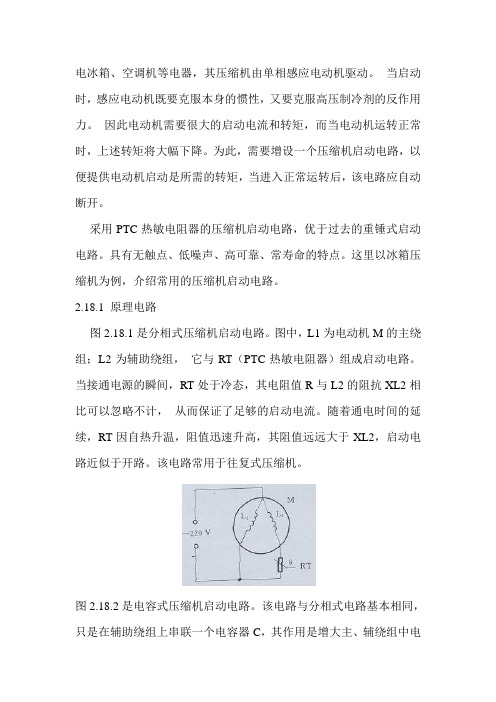

电冰箱、空调机等电器，其压缩机由单相感应电动机驱动。
当启动时，感应电动机既要克服本身的惯性，又要克服高压制冷剂的反作用力。
因此电动机需要很大的启动电流和转矩，而当电动机运转正常时，上述转矩将大幅下降。
为此，需要增设一个压缩机启动电路，以便提供电动机启动是所需的转矩，当进入正常运转后，该电路应自动断开。
采用PTC热敏电阻器的压缩机启动电路，优于过去的重锤式启动电路。
具有无触点、低噪声、高可靠、常寿命的特点。
这里以冰箱压缩机为例，介绍常用的压缩机启动电路。
2.18.1 原理电路图2.18.1是分相式压缩机启动电路。
图中，L1为电动机M的主绕组；L2为辅助绕组，它与RT（PTC热敏电阻器）组成启动电路。
当接通电源的瞬间，RT处于冷态，其电阻值R与L2的阻抗XL2相比可以忽略不计，从而保证了足够的启动电流。
随着通电时间的延续，RT因自热升温，阻值迅速升高，其阻值远远大于XL2，启动电路近似于开路。
该电路常用于往复式压缩机。
图2.18.2是电容式压缩机启动电路。
该电路与分相式电路基本相同，只是在辅助绕组上串联一个电容器C，其作用是增大主、辅绕组中电流的相位差，从而进一步提高电动机的启动转矩。
这样，即使在电源电压偏低的时候，也能启动电动机，进入正常运转状态。
该电路常用于旋转式压缩机。
2.18.2 主要元器件选择为了保证压缩机有良好的启动特性及过载能力，合理选用PTC热敏电阻至关重要.①、常温电阻一般选择22~100Ω.②、居里温度取决于压缩机的温升，一般比其高30~50℃，通常选100~140℃.③、残余电流通常为5~10mA.④、恢复特性恢复时间小于90s.⑤、最大电压500~800V.。
压缩机无功耗启动原理

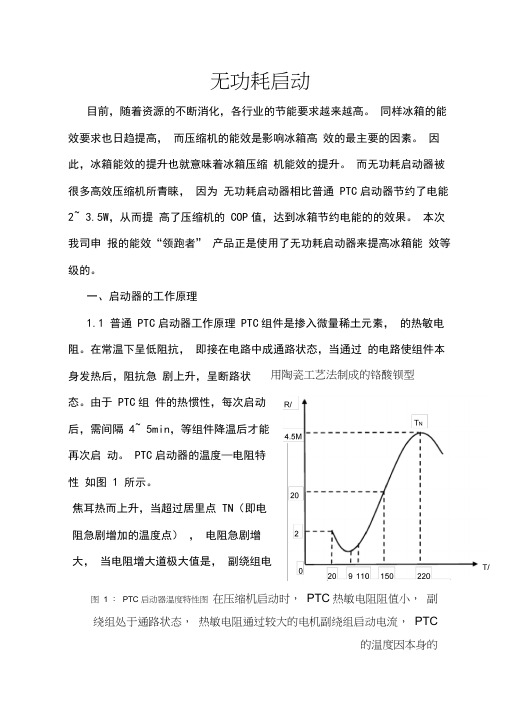

无功耗启动目前，随着资源的不断消化，各行业的节能要求越来越高。
同样冰箱的能效要求也日趋提高，而压缩机的能效是影响冰箱高效的最主要的因素。
因此，冰箱能效的提升也就意味着冰箱压缩机能效的提升。
而无功耗启动器被很多高效压缩机所青睐，因为无功耗启动器相比普通PTC启动器节约了电能2~ 3.5W，从而提高了压缩机的COP值，达到冰箱节约电能的的效果。
本次我司申报的能效“领跑者” 产品正是使用了无功耗启动器来提高冰箱能效等级的。
一、启动器的工作原理1.1 普通PTC启动器工作原理PTC组件是掺入微量稀土元素，的热敏电阻。
在常温下呈低阻抗，即接在电路中成通路状态，当通过的电路使组件本用陶瓷工艺法制成的铬酸钡型身发热后，阻抗急剧上升，呈断路状态。
由于PTC组件的热惯性，每次启动后，需间隔4~ 5min，等组件降温后才能再次启动。
PTC启动器的温度—电阻特性如图1 所示。
焦耳热而上升，当超过居里点TN（即电阻急剧增加的温度点），电阻急剧增大，当电阻增大道极大值是，副绕组电图 1 ：PTC 启动器温度特性图在压缩机启动时，PTC热敏电阻阻值小，副绕组处于通路状态，热敏电阻通过较大的电机副绕组启动电流，PTC的温度因本身的路相当于断开，但还有一个很小的维持电流，并有2~ 3.5W的损耗，使得PTC元件的温度维持在居里点TN 值以上。
当电机停止运行后，PTC元件温度不断下降，约3~4 分钟其电阻值降到TN以下，这时又可以重新启动，这一时间正好是电冰箱所规定的两次开机间的停机时间。
1.2 无功耗启动器工作原理无功耗电子启动器是采用如图2 所示设计电路来达到压缩机启动完成后启动电路与副线圈完全断开的目的，保证了副绕组电路无电流通过。
图 2 ：无功耗启动器工作原理图无功耗启动器与普通启动器的最大区别在于副线圈支路中串联了一个运行电容，在压缩机启动完成后，在电机运行过程中， 根据电容特性， 当电容经充电完成后， 电容与副线圈构成的支路 相当于开路，从而实现了无功耗启动。
压缩机无功耗启动原理
无功耗启动目前，随着资源的不断消化，各行业的节能要求越来越高。
同样冰箱的能效要求也日趋提高，而压缩机的能效是影响冰箱高效的最主要的因素。
因此，冰箱能效的提升也就意味着冰箱压缩机能效的提升。
而无功耗启动器被很多高效压缩机所青睐，因为无功耗启动器相比普通PTC启动器节约了电能2~3.5W，从而提高了压缩机的COP值，达到冰箱节约电能的的效果。
本次我司申报的能效“领跑者”产品正是使用了无功耗启动器来提高冰箱能效等级的。
一、启动器的工作原理1.1普通PTC启动器工作原理图1：PTC启动器温度特性图PTC组件是掺入微量稀土元素，用陶瓷工艺法制成的铬酸钡型的热敏电阻。
在常温下呈低阻抗，即接在电路中成通路状态，当通过的电路使组件本身发热后，阻抗急剧上升，呈断路状态。
由于PTC组件的热惯性，每次启动后，需间隔4~5min，等组件降温后才能再次启动。
PTC启动器的温度—电阻特性如图1所示。
在压缩机启动时，PTC热敏电阻阻值小，副绕组处于通路状态，热敏电阻通过较大的电机副绕组启动电流，PTC的温度因本身的焦耳热而上升，当超过居里点TN（即电阻急剧增加的温度点），电阻急剧增大，当电阻增大道极大值是，副绕组电路相当于断开，但还有一个很小的维持电流，并有2~3.5W的损耗，使得PTC元件的温度维持在居里点TN值以上。
当电机停止运行后，PTC元件温度不断下降，约3~4分钟其电阻值降到TN以下，这时又可以重新启动，这一时间正好是电冰箱所规定的两次开机间的停机时间。
1.2无功耗启动器工作原理图2：无功耗启动器工作原理图无功耗电子启动器是采用如图2所示设计电路来达到压缩机启动完成后启动电路与副线圈完全断开的目的，保证了副绕组电路无电流通过。
无功耗启动器与普通启动器的最大区别在于副线圈支路中串图3：启动器工作原理比较无功耗启动器副线圈电流普通启动器副线圈电流主线圈电流联了一个运行电容，在压缩机启动完成后，在电机运行过程中，根据电容特性，当电容经充电完成后，电容与副线圈构成的支路相当于开路，从而实现了无功耗启动。
压缩机工作原理及结构

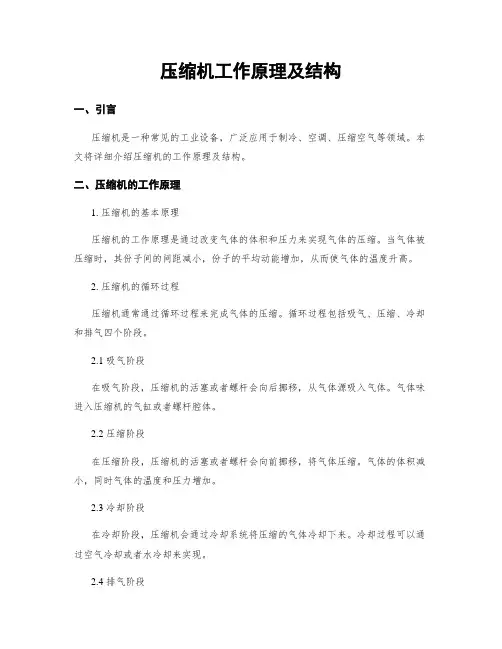

压缩机工作原理及结构一、引言压缩机是一种常见的工业设备，广泛应用于制冷、空调、压缩空气等领域。
本文将详细介绍压缩机的工作原理及结构。
二、压缩机的工作原理1. 压缩机的基本原理压缩机的工作原理是通过改变气体的体积和压力来实现气体的压缩。
当气体被压缩时，其份子间的间距减小，份子的平均动能增加，从而使气体的温度升高。
2. 压缩机的循环过程压缩机通常通过循环过程来完成气体的压缩。
循环过程包括吸气、压缩、冷却和排气四个阶段。
2.1 吸气阶段在吸气阶段，压缩机的活塞或者螺杆会向后挪移，从气体源吸入气体。
气体味进入压缩机的气缸或者螺杆腔体。
2.2 压缩阶段在压缩阶段，压缩机的活塞或者螺杆会向前挪移，将气体压缩。
气体的体积减小，同时气体的温度和压力增加。
2.3 冷却阶段在冷却阶段，压缩机会通过冷却系统将压缩的气体冷却下来。
冷却过程可以通过空气冷却或者水冷却来实现。
2.4 排气阶段在排气阶段，压缩机会将冷却后的气体排出。
气体味进入压缩机的排气管道，并被送往下游的系统或者设备中使用。
三、压缩机的结构1. 压缩机的基本结构压缩机通常由以下几个基本部份组成：压缩机头、气缸、活塞、曲轴、连杆、曲轴箱、冷却系统、排气系统等。
1.1 压缩机头压缩机头是压缩机的核心部件，负责完成气体的压缩工作。
压缩机头通常包括气缸、活塞和阀门等。
1.2 气缸气缸是压缩机中负责容纳气体并进行压缩的部份。
气缸通常由钢铁材料制成，具有较高的耐压能力。
1.3 活塞活塞是压缩机中的挪移部件，负责在气缸内进行往复运动。
活塞通常由铝合金或者铸铁等材料制成。
1.4 曲轴曲轴是将活塞的往复运动转换为旋转运动的部件。
曲轴通常由钢铁材料制成，具有较高的强度和刚性。
1.5 连杆连杆是连接活塞和曲轴的部件，负责将活塞的往复运动传递给曲轴。
连杆通常由钢铁材料制成。
1.6 曲轴箱曲轴箱是容纳曲轴和连杆的部份，同时也起到密封和润滑的作用。
曲轴箱通常由铸铁制成。
1.7 冷却系统冷却系统是压缩机中用于冷却压缩气体的部份。
冰箱压缩机启动原理
冰箱压缩机启动原理冰箱压缩机是冰箱的核心部件，它的功能是将制冷剂压缩成高压高温气体，使其能够吸收室内的热量，从而实现冷链效果。
冰箱压缩机的启动原理涉及到机械、电子和热力学等方面的知识。
首先，我们先了解一下压缩机的构造。
压缩机主要由电机、压缩机本体和控制系统组成。
电机提供动力，驱动压缩机本体进行工作。
压缩机本体由活塞、缸体、气阀和曲轴等组成，通过不断重复的活塞往复运动，将制冷剂从低压状态压缩到高压状态。
控制系统负责监测冷冻室的温度并控制压缩机的启停。
接下来，我们来说明一下压缩机的启动过程。
当冰箱温度上升到设定值时，控制系统会发出启动信号，电机开始运转。
在电机的驱动下，曲轴开始旋转，活塞开始往复运动。
在活塞的往复运动过程中，制冷剂会被吸入压缩机的缸体中。
当活塞向上移动时，缸内压力降低，制冷剂会通过吸气阀门进入缸体内。
随后，当活塞向下移动时，缸内压力上升，吸气阀门关闭，使得制冷剂被压缩。
随着活塞的往复运动，制冷剂会被压缩成高压高温气体。
这个过程需要消耗电能和机械能，同时也产生热量。
高温高压的制冷剂从压缩机中排出，进入到冷凝器中。
在冷凝器中，高温高压的制冷剂会与环境中的低温低压空气接触，放出热量并迅速冷却。
制冷剂在此过程中由气态转变为液态。
然后，冷却后的制冷剂进入蒸发器。
在蒸发器中，制冷剂与冷冻室中热空气接触，吸收室内的热量并迅速蒸发。
制冷剂在此过程中从液态转变为气态。
蒸发后的制冷剂继续循环回到压缩机中，进行下一轮的循环过程。
当冰箱温度下降到设定值时，控制系统会停止向压缩机发出启动信号，电机停止运转，压缩机也随之停止工作。
总结起来，冰箱压缩机的启动原理是通过电机驱动压缩机本体进行往复运动，将制冷剂从低压状态压缩为高压状态。
通过不断重复的吸气和排气过程，制冷剂能够吸收室内的热量并实现冷链效果。
这一过程中，需要消耗电能和机械能，并产生热量。
控制系统负责监测温度变化并控制压缩机的启停。
压缩机启动器原理
压缩机启动器原理
压缩机启动器是一种用于启动和保护压缩机的装置。
它的工作原理是通过电磁感应产生的力作用于压缩机的启动电路上，使得压缩机能够顺利启动。
压缩机启动器采用的电磁启动原理，主要包括三个部分：电磁线圈、励磁线圈和触点。
电磁线圈是压缩机启动器的重要部分，它由电磁绕组和铁芯组成。
当电流通过电磁线圈时，电磁绕组会产生一个磁场，而铁芯能够增强磁场的作用。
在启动过程中，电磁线圈所产生的磁场会吸引励磁线圈上的铁块，从而产生力矩。
这个力矩会传递给触点，使其闭合。
励磁线圈是压缩机启动器中的一个重要部分，它是由励磁绕组和铁芯组成。
励磁线圈通过电极和触点相连，当电流通过励磁线圈时，会在铁芯上产生磁场。
这个磁场会与电磁线圈的磁场相互作用，从而产生力矩。
这个力矩会使得铁块被吸引，同时使得触点闭合。
触点在压缩机启动器中起到一个连接和切断电路的作用。
当启动器处于断电状态时，触点是打开的，电流无法通过。
而当启动器受到电源的供电时，电流通过电磁线圈和励磁线圈后，触点会因为力矩的作用而闭合，电流得以通过。
这样，压缩机就能够启动。
压缩机启动器还具有过载保护的功能。
当压缩机在工作过程中
出现过载时，启动器会自动切断电路，从而保护压缩机不受损坏。
总之，压缩机启动器的工作原理是利用电磁感应产生的力作用于触点上，从而使得触点闭合，电流能够通过。
同时，压缩机启动器还具有过载保护的功能，能够自动切断电路，保护压缩机的安全运行。
冰箱压缩机启动原理
冰箱压缩机启动原理
冰箱压缩机是将低温低压的制冷剂通过压缩而提升为高温高压的
制冷剂，以便于制冷设备进行制冷。
冰箱压缩机启动原理主要是通过
电机的转动，带动压缩机的运转，将制冷剂进行压缩，实现冷凝、膨胀、蒸发过程，从而完成制冷作用。
冰箱压缩机由压缩机本体、电机、传动装置和制冷系统配件等多
个部分组成。
其中，压缩机本体主要是由压缩机缸体、活塞、气阀、
压缩机阀、油泵等部分组成。
而电机则是冰箱压缩机正常运转的关键，通过电机驱动压缩机的运转，将制冷剂进行压缩，使其进行制冷循环。
冰箱压缩机启动时，先通过启动装置对电机进行启动。
电机启动后，通过传动装置带动压缩机的运转，从而实现对制冷剂的压缩。
压
缩机在运转过程中，需要足够的润滑油来保证其正常运转，因此在压
缩机内部都有相应的润滑系统。
润滑系统中，一般会设置有油泵和滤
清器，油泵会将润滑油送入压缩机各部位，并通过滤清器进行过滤，
以保证润滑系统的干净和稳定。
冰箱压缩机的启动时间较短，但需要注意的是，冰箱在使用过程中，一旦发现冷冻室温度过低或过高，或压缩机产生异常声响时，应及时关闭冰箱，检查冷冻系统。
维护时，应注意对压缩机各部分的清洗、加注润滑油、检查电动机和压缩机等部件的磨损情况。
此外，还应定期对压缩机和制冷系统的性能进行检测和调整，以保证其正常运行，并减少各种故障的发生。
天津节能压缩机工作原理
天津节能压缩机工作原理
节能压缩机是一种能够减少能耗的压缩机，它的工作原理如下：
1. 压缩机的主要组成部分是压缩缸、活塞和曲柄机构。
在工作时，压缩机通过曲柄机构将旋转运动转化为往复运动，使活塞在压缩缸内上下移动。
2. 在压缩缸内，活塞上方是吸气阀（或吸气腔），下方是排气阀（或排气腔）。
吸气阀在活塞下降时打开，允许外部空气进入压缩缸；排气阀在活塞上升时打开，将压缩缸内的气体排出。
3. 当活塞下降时，吸入的空气进入压缩缸中，在活塞上升时被压缩。
通过连续的往复运动，将气体逐渐压缩，增加气体的压力和温度。
4. 压缩机的节能设计在于优化压缩过程中的能量损失。
一种常用的节能设计是采用气体循环系统，将压缩缸内的热量回收利用。
通过换热器将排出的高温气体与新进入的空气进行热交换，使得压缩机在连续工作时不断回收热能，降低能耗。
5. 另外，节能压缩机还可以采用变频调速技术，即根据气体需求的变化调整压缩机的运行速度。
通过控制压缩机的转速，可以避免无谓的能耗浪费，并提高系统的运行效率。
综上所述，天津节能压缩机采用优化的机械设计和节能技术，通过循环系统和变频调速等措施，实现了减少能耗的效果。
空调压缩机工作原理简版
空调压缩机工作原理
引言概述：
空调压缩机是空调系统中的核心组件，它起到将低温低压的制冷剂吸入、压缩、提高温度和压力，然后将高温高压的制冷剂排出的作用。
本文将详细介绍空调压缩机的工作原理。
正文内容：
1. 压缩机的基本构造
1.1 压缩机的外壳和内部结构
1.2 压缩机的主要部件
2. 压缩机的工作循环
2.1 吸气过程
2.2 压缩过程
2.3 排气过程
2.4 膨胀过程
3. 压缩机的工作原理
3.1 压缩机的工作原理概述
3.2 压缩机的工作原理详解
4. 压缩机的工作参数
4.1 压缩机的排气压力
4.2 压缩机的吸气温度
4.3 压缩机的排气温度
5. 压缩机的能效问题
5.1 压缩机的能效定义
5.2 压缩机的能效改进方法
5.3 压缩机的能效评价指标
总结：
通过本文的介绍，我们了解到空调压缩机是空调系统中至关重要的组件，它通过吸入、压缩、提高温度和压力，然后排出高温高压的制冷剂来实现制冷效果。
我们还了解到压缩机的工作循环包括吸气、压缩、排气和膨胀过程，并详细讲解了压缩机的工作原理、工作参数和能效问题。
了解这些内容可以帮助我们更好地理解和运用空调系统中的压缩机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无功耗启动
目前，随着资源的不断消化，各行业的节能要求越来越高。
同样冰箱的能效要求也日趋提高，而压缩机的能效是影响冰箱高效的最主要的因素。
因此，冰箱能效的提升也就意味着冰箱压缩机能效的提升。
而无功耗启动器被很多高效压缩机所青睐，因为无功耗启动器相比普通PTC 启动器节约了电能2~3.5W ，从而提高了压缩机的COP 值，达到冰箱节约电能的的效果。
本次我司申报的能效“领跑者”产品正是使用了无功耗启动器来提高冰箱能效等级的。
一、启动器的工作原理
1.1普通PTC 启动器工作原理
PTC 组件是掺入微量稀土元素，用陶瓷工艺法制成的铬酸钡型的热敏电阻。
在常温下呈低阻抗，
即接在电路中成通路状态，当通过
的电路使组件本身发热后，阻抗急
剧上升，呈断路状态。
由于PTC 组
件的热惯性，每次启动后，需间隔
4~5min ，等组件降温后才能再次启
动。
PTC 启动器的温度—电阻特性
如图1所示。
在压缩机启动时，PTC 热敏电阻阻值小，副绕组处于通路状态，热敏电阻通过较大的电机副绕组启动电流，PTC 的温度因本身的0 20 9110 150 220 T/
2204.5M
R/T N 图1：PTC 启动器温度特性图
焦耳热而上升，当超过居里点TN（即电阻急剧增加的温度点），电阻急剧增大，当电阻增大道极大值是，副绕组电路相当于断开，但还有一个很小的维持电流，并有2~3.5W的损耗，使得PTC元件的温度维持在居里点TN值以上。
当电机停止运行后，PTC元件温度不断下降，约3~4分钟其电阻值降到TN以下，这时又可以重新启动，这一时间正好是电冰箱所规定的两次开机间的停机时间。
1.2无功耗启动器工作原理
无功耗电子启动器是采用如图2所示设计电路来达到压缩机启动完成后启动电路与副线圈完全断开的目的，保证了副绕组电路无电流通过。
图2：无功耗启动器工作原理图
无功耗启动器与普通启动器的最大区别在于副线圈支路中串
联了一个运行电容，在压缩机启动完成后，在电机运行过程中，根据电容特性，当电容经充电完成后，电容与副线圈构成的支路相当于开路，从而实现了无功耗启动。
除此之外，该电路设计还对压缩机在启动时可能产生的主副绕组相位及阻抗不匹配状态具有一定的调节功能，同时又由于无功耗启动器采用的是热敏电阻作为压缩机电机的相位调整，在做压机开停实验时，有时PTC 温度没有完全恢复，不能连续启动。
二、无功耗启动器的优点
无功耗启动器的优点主要包括以下几点：
1、压缩机电机启动完成后，启动器无功率消耗。
2、启动压缩机电机所需启动时间，本线路可以自动调节：
1）压缩机本身所需要的启动时间不同；
2）压缩机在冷态及热态情况下的启动时间不同；
3）压缩机负载的压力大小所需启动时间的不同；
时间T 电流I 启动时间
运行电流
启动电流 时间T 电流I 启动时间 运行电流 启动电流 时间T 电流I 启动时间 启动电流 主线圈电流 普通启动器副线圈电流 无功耗启动器副线圈电流 图3：启动器工作原理比较
4）在低电压与高电压情况下的动作时间不同。
3、据目前各压缩机生产厂家的不同型号的压缩机在电机主副线圈的相位匹配上不必作任何改动。
4、压缩机原来配套的保护器无需参数改动。
5、在各种环境条件下均具有良好的启动性能。
6、使用寿命长，可靠性高。
7、抗电磁干扰，无电磁辐射。
8、如果冰箱除霜器系统借用压缩机电机线圈做回路，启动器同样适用。
9、根据压缩机特定的要求，可以用于带运转电容、带启动电容，也可以对不带运转电容及启动电容的一般压缩机进行启动。
三、无功耗启动器的测试方法
接电源保护器运转电容
电源开关开关变压器调压器
电压表
毫安表安培表
图4：无功耗启动器测试接线图
无功耗启动器的测试步骤（参见图4）：
1、先断开开关K1，将调压器调至所需电压值。
2、闭合开关K2（不闭合会损坏毫安表“mA”）。
3、闭合开关K1，压缩机会迅速启动——安培表“A”指针会摆动后迅速回落（安培表摆动如有波动或停顿属正常动作）。
4、等安培表（A）指针回落后，断开开关K2，这时毫安表（mA）应该无电流指示，该产品合格。
5、断开开关K1，调节调压器到压缩机所需的启动电压（低压起动或高压起动）等待20~30s后可再做起动试验。
（在启动前请先闭合开关K2）
注意：当电源电压低于压缩机可启动的最低电压值时，压缩机不能启动，安培表指针不会回落，但启动器一直处于启动状态。
这时开关K2不能断开（如果断开同样会损坏毫安表“mA”），但启动器不会损坏。
四、配套压缩机后对无功耗起动器的电流测定
图5为无功耗启动器连接压缩机后的示意图，以本连接方式为实例，测量配套压缩机后的无功耗启动器的电流测定：I1=总电流
I2=主线圈电流
I3=启动时流经启动器的电流
I4=运行电容电流
I5=副线圈电流
＞45＞45启动后运转＞45关机可马上启动启动后马上关机再启动须＞45
启动时：I1=I2+I3+I4
启动完成后：I1=I2+I4（I4=I5）
运转时：I3≈0
启动器实际功率消耗在微瓦级
五、注意事项 1、严格按说明书指定的连接方法接入，否则电机不能启动。
(但如果接错对本产品不损坏)
2、启动后关机再启动相隔时间大于45s （45s 包括运转时间在内）。
见下图：
无功耗启动器保护器
运转电容
副线圈主线圈
图5：压缩机连接示意图
3、寿命试验以通电10s断电35s来做。
（在正常电压220V±10%情况下）
4、根据不同规格的压缩机请选择不同型号的无功耗电子式起动继电器。
