泵的配管规定
泵的管道设计说明
泵的管道设计1 泵的一般配管原则1.1 当泵布置在管廊下面时，进出管廊的配管管底距地面净距除应满足泵的检修外，不应小于3.5m。
1.2 输送腐蚀性介质的管道，不应布置在泵和电机的上方。
1.3 泵的进、出口管道应设切断阀和盲板用于切断，此切断阀常用闸阀。
若处理的流体是无毒、非可燃性的介质，盲板可以免去。
1.4 泵的回转机械属精密机械，一旦受到外力作用会发生变形、振动和噪声，是轴承烧坏和损坏的主要原因，应充分考虑热膨胀对泵出入口管道的要求，以减少管道作用在泵管嘴处的应力和力矩。
1.5 要考虑泵的维修检查所需要的空间，使泵的管道、阀门手轮不影响其维修和检查。
1、管道布置时，泵的两侧至少要留出一侧作维修用。
2、往复泵的泵端和驱动端的管道布置不应妨碍活塞及拉杆的拆卸和检修。
3、立式泵上方应留有检修、拆卸泵所需要的空间。
4、当管道布置在泵和电动机上方时，管道要有足够的高度，不应影响起重设备的吊装。
5、配管时要考虑泵的拆卸，公称管径小于或等于40 的承插焊管道在适当的位置需设置拆卸法兰。
6、几台并列布置的泵的进出口阀门应尽量采用相同的安装高度。
当进出口阀门安装在立管上时，一般安装高度为1.2～1.3m，手轮方位应便于操作。
1.6 泵的基础高出地面不应小于0.2m，其具体高度应根据泵进口处放净管的安装高度确定。
对输送可燃液体和有毒介质的泵，泵的放净管不得采用明沟排放。
1.7 应考虑泵管道上的阀门及仪表同按钮操作柱的关系，便于泵的启动和切换操作。
1.8 布置大小不一样的泵时，一般有三种方式：1、泵出口中心线取齐：优点是操作面方便统一。
2、泵基础面取齐：便于设置排污管或排污沟以及基础施工方便。
3、动力端基础面取齐：优点是电缆接线容易且经济，泵的开关与电流表在一条线上取齐，电动机易操作。
当然如果泵的大小差异太大，会造成吸入管太长。
1.9 为使泵体少受外力作用，应在靠近泵的管段上设置合理的支、吊架或弹簧支、吊架。
1、泵的水平吸入管或泵前管道弯头处（垂直时）应设可调支架，见图1。
泵的管道设计
泵的管道设计1泵的一般配管原则1.1 当泵布置在管廊下面时，进出管廊的配管管底距地面净距除应满足泵的检修外，不应小于3.5m。
1.2 输送腐蚀性介质的管道，不应布置在泵和电机的上方。
1.3 泵的进、出口管道应设切断阀和盲板用于切断，此切断阀常用闸阀。
若处理的流体是无毒、非可燃性的介质，盲板可以免去。
1.4 泵的回转机械属精密机械，一旦受到外力作用会发生变形、振动和噪声，是轴承烧坏和损坏的主要原因，应充分考虑热膨胀对泵出入口管道的要求，以减少管道作用在泵管嘴处的应力和力矩。
1.5 要考虑泵的维修检查所需要的空间，使泵的管道、阀门手轮不影响其维修和检查。
1、管道布置时，泵的两侧至少要留出一侧作维修用。
2、往复泵的泵端和驱动端的管道布置不应妨碍活塞及拉杆的拆卸和检修。
3、立式泵上方应留有检修、拆卸泵所需要的空间。
4、当管道布置在泵和电动机上方时，管道要有足够的高度，不应影响起重设备的吊装。
5、配管时要考虑泵的拆卸，公称管径小于或等于40 的承插焊管道在适当的位置需设置拆卸法兰。
6、几台并列布置的泵的进出口阀门应尽量采用相同的安装高度。
当进出口阀门安装在立管上时，一般安装高度为1.2～1.3m，手轮方位应便于操作。
1.6 泵的基础高出地面不应小于0.2m，其具体高度应根据泵进口处放净管的安装高度确定。
对输送可燃液体和有毒介质的泵，泵的放净管不得采用明沟排放。
1.7 应考虑泵管道上的阀门及仪表同按钮操作柱的关系，便于泵的启动和切换操作。
1.8 布置大小不一样的泵时，一般有三种方式：1、泵出口中心线取齐：优点是操作面方便统一。
2、泵基础面取齐：便于设置排污管或排污沟以及基础施工方便。
3、动力端基础面取齐：优点是电缆接线容易且经济，泵的开关与电流表在一条线上取齐，电动机易操作。
当然如果泵的大小差异太大，会造成吸入管太长。
1.9 为使泵体少受外力作用，应在靠近泵的管段上设置合理的支、吊架或弹簧支、吊架。
1、泵的水平吸入管或泵前管道弯头处（垂直时）应设可调支架，见图1。
离心泵出入口配管问题
离心泵出入口管道配管问题
(l)普通离心泵的进出口管道的管径一般应比泵进出口直径大1-2级。
(2)普通离心泵的进出口应设置切断阀，一般采用闸阀，阀门直径一般一与管道直径相同。
(3)普通离心泵吸入口应设置过滤器。
(4)普通离心泵出口应安装止回阀〔容积式泵通常不需要设置止回阀);容积式泵应在出口和第一个阀门之间设安全阀，若泵自备，可不另设。
(5)泵体和泵的进出口管道上需设置装有阀门的排气和排净阀。
(6)泵出口应装压力表，位于出口和第一个阀门的直管段上。
往复泵一般应在出口管道上设缓冲罐，使流最输出均匀，减少压力波动。
(7)离心泵进口管道要尽可能缩短，尽量减少拐弯，需要变径时，应选用偏心大小头，安装时，下部吸入时取顶平，上部吸入是取底平。
(8)泵的进出口管道要设置支撑，以减少泵嘴子的的受力，必要是进行推力计算作用于泵嘴子处的力不得超过泵嘴子允许承受的力。
泵的配管规定
中国石化集团兰州设计院标准SLDI 333C07-2002中国石化集团兰州设计院目录1. 总则 (1)2. 泵的配管 (1)附图1-1 端部吸入、顶部排出泵的典型配管 (8)附图1-2 侧向吸入和排出泵的配管 (9)附图1-3 端部吸入、顶部排出泵的典型配管（带永久过滤器） (9)附图1-4 旋涡泵的配管 (10)中国石化集团兰州设计院1. 总则1.1 本规定适用于石油化工装置中泵的配管设计。
公用工程的泵的配管设计也可参照执行。
1.2 泵的配管设计除执行本规定外，尚应符合有关配管材料等级的设计规定。
1.3 当泵制造厂对其配管有特殊要求时，应满足制造厂要求。
2. 泵的配管2.1 泵的一般配管原则2.1.1 当泵布置在管廊下面时，进出管廊的配管管底距地面净距除应满足泵的检修外，不应小于3.5m 。
2.1.2 输送腐蚀性介质的管道，不应布置在泵和电机的上方。
2.1.3 水平吸入管道要避免由于热膨胀而形成“袋形”。
2.1.4 泵的配管要有足够的柔性，泵口承受的反力必须在允许范围内。
输送高温或低温介质时，泵的配管要经应力分析，配管形状和长度应在热应力允许范围内。
2.1.5 配管时要考虑泵的拆卸，公称管径小于或等于40的承插焊管道在适当的位置需设置拆卸法兰。
2.1.6 泵的吸入管道应满足泵所需净正吸入压头（NPSH ），管道尽可能短和少拐弯。
当管道长度超过设备和泵之间的距离时，应请工艺系统进行核算。
2.1.7 几台并列布置的泵的进出口阀门应尽量采用相同的安装高度。
当进出口阀门安装在立管上时，一般安装高度为1.2～1.3m ，手轮方位应便于操作。
2.1.8 泵的基础高出地面不应小于0.2m ，其具体高度应根据泵进口处放净管的安装高度确定。
2.1.9 对输送可燃液体和有毒介质的泵，泵的放净管应按P&I 图要求设计，不得采用明沟排放。
2.1.10往复泵的泵端和驱动端的管道布置不应妨碍活塞及拉杆的拆卸和检修。
离心泵的进出口配管[纲要]
![离心泵的进出口配管[纲要]](https://img.taocdn.com/s3/m/3f010b6403768e9951e79b89680203d8ce2f6a72.png)

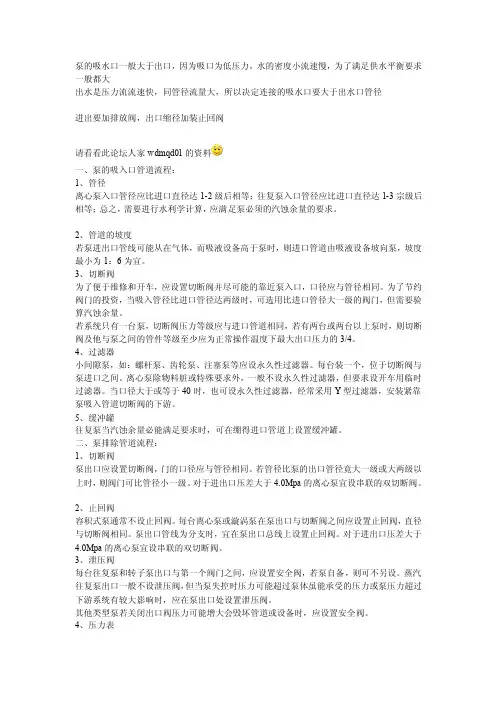

泵的吸水口一般大于出口，因为吸口为低压力，水的密度小流速慢，为了满足供水平衡要求一般都大出水是压力流流速快，同管径流量大，所以决定连接的吸水口要大于出水口管径进出要加排放阀，出口缩径加装止回阀请看看此论坛人家wdmqd01的资料一、泵的吸入口管道流程：1、管径离心泵入口管径应比进口直径达1-2级后相等；往复泵入口管径应比进口直径达1-3宗级后相等；总之，需要进行水利学计算，应满足泵必须的汽蚀余量的要求。
2、管道的坡度若泵进出口管线可能从在气体，而吸液设备高于泵时，则进口管道由吸液设备坡向泵，坡度最小为1：6为宜。
3、切断阀为了便于维修和开车，应设置切断阀并尽可能的靠近泵入口，口径应与管径相同。
为了节约阀门的投资，当吸入管径比进口管径达两级时，可选用比进口管径大一级的阀门，但需要验算汽蚀余量。
若系统只有一台泵，切断阀压力等级应与进口管道相同，若有两台或两台以上泵时，则切断阀及他与泵之间的管件等级至少应为正常操作温度下最大出口压力的3/4。
4、过滤器小间隙泵，如：螺杆泵、齿轮泵、注塞泵等应设永久性过滤器。
每台装一个，位于切断阀与泵进口之间。
离心泵除物料脏或特殊要求外，一般不设永久性过滤器，但要求设开车用临时过滤器。
当口径大于或等于40时，也可设永久性过滤器，经常采用Y型过滤器，安装紧靠泵吸入管道切断阀的下游。
5、缓冲罐往复泵当汽蚀余量必能满足要求时，可在绷得进口管道上设置缓冲罐。
二、泵排除管道流程：1、切断阀泵出口应设置切断阀，门的口径应与管径相同。
若管径比泵的出口管径竟大一级或大两级以上时，则阀门可比管径小一级。
对于进出口压差大于4.0Mpa的离心泵宜设串联的双切断阀。
2、止回阀容积式泵通常不设止回阀。
每台离心泵或漩涡泵在泵出口与切断阀之间应设置止回阀，直径与切断阀相同。
泵出口管线为分支时，宜在泵出口总线上设置止回阀。
对于进出口压差大于4.0Mpa的离心泵宜设串联的双切断阀。
3、泄压阀每台往复泵和转子泵出口与第一个阀门之间，应设置安全阀，若泵自备，则可不另设。
[讲解]泵缓冲罐和安全阀及配管
![[讲解]泵缓冲罐和安全阀及配管](https://img.taocdn.com/s3/m/e7414b0115791711cc7931b765ce05087632753a.png)
缓冲罐和安全阀1 缓冲罐是往复泵和计量泵的重要附属设备，用于减小管路中流量的不均匀度，分为吸入缓冲罐和排出缓冲罐种。
吸入缓冲罐的作用是减小吸入管路流量不均匀度，减小惯性损失，提高泵的吸人性能。
排出缓冲罐的作用是减小排出管路流量不均匀度，避免过流量的产生，以适应工艺流程的需要。
缓冲罐的结构型式有直接接触式和隔膜式两类。
（1）直接接触式缓冲罐直接接触式缓冲罐也称常压式缓冲罐，内充常压气体，气体与输送液体直接接触，如图2-72所示。
充入的气体一般为空气，当输送易燃易爆液体时应充人惰性气体。
此外由于气体与输送液体直接接触，部分气体会溶解在液体中（在高压下溶解量较大），而被液体带走。
因此在缓冲罐上设有注气阀门或注气设备，以便补充空气。
（2）隔膜式缓冲罐隔膜式缓冲罐也称预压式缓冲罐，为蓄能器式，利用隔膜将气体和液体隔开（见图2-73），工作时须预先充入一定压力的气体（空气或氮气）。
隔膜式缓冲罐和直接接触式缓冲罐相比，其体积小，且气体与液体不接触，能保证输送液体的性质。
除另有规定外，推荐采用隔膜式缓冲罐。
隔膜式缓冲罐分单隔膜式与双隔膜式两种。
单隔膜式缓冲罐的隔膜材料有不锈钢、PVDF、橡胶等；双隔膜式缓冲罐常用于金属隔膜不宜用的场合，隔膜材料有PVC、玻璃纤维增强聚四氟烯等。
（3）缓冲罐的选用①排出缓冲罐的选用：当往复泵的流量不均匀度不能满足工艺流程需要时，可安装排出缓冲罐。
在允许范围内（通常-0.005～0.04），具体数值根据使用要求确定。
排出缓冲罐的容积可按式（2-32）计算。
式中D—柱塞或活塞直径m；L—柱塞或活塞行程长度，rn；Pd——泵出口压力，MPa；Pra——泵出l：1管路的总阻力损失（不包括加速度头），MPa；Pgas——缓冲罐充气压力，一般为泵出口压力的60％，MPa；Q——工艺要求的允许流量不均匀度；广脉动系数，单缸泵一1.1，双缸泵妒一0.42，三缸泵咖一0.05。
②吸入缓冲罐的选用安装吸人缓冲罐，可使泵的吸入压力不均匀系数如控制在1％～5％。
泵的配管简介
|
Process, Power & Marine
|
Since 2004
|
ISO9001 : 2000 Quality Certified
|
800-828-9836
|
• 主体内容
1.泵的工作原理 2.泵的分类 3.泵的配管（一般规定） 4.泵的配管（离心泵） 5.泵的配管（往复泵） 6.泵的几种典型配管形式
|
2.泵的分类
按工作原理分类：容积式泵、动力式泵和其他类 型泵。 按结构分类：单级泵和多级泵。 按用途分类：给水泵、计量泵。 按输送液体的性质分类：水泵、油泵和泥浆泵。 按驱动方法分类：电动泵和水轮泵。
DDTS: A LEADING ENGINEERING TECHNOLOGY SERVICES PROVIDER
DDTS: A LEADING ENGINEERING TECHNOLOGY SERVICES PROVIDER
|
Process, Power & Marine
|
Since 2004
|
ISO9001 : 2000 Quality Certified
|
800-828-9836
DDTS: A LEADING ENGINEERING TECHNOLOGY SERVICES PROVIDER
|
Process, Power & Marine
|
Since 2004
|
ISO9001 : 2000 Quality Certified
|
800-828-9836
|
Process, Power & Marine
|
Since 2004
循环水泵与配管设计技术规范
循环水泵与配管设计技术规范8．6．1 循环水泵选型。
1 循环水泵台数宜与冷冻机组相匹配，如多泵并联干管制，宜设备用泵，如单元制可不设备用泵。
2 水泵选型应本着安全可靠、高效节能的宗旨来选择，确定流量、计算扬程是正确选择水泵的关键。
3 确定流量。
1）水泵的出水量应按冷却水量确定；2）水泵高效区流量宜与制冷机冷却水量允许调节范围相一致。
4 计算扬程。
1）水泵扬程应按设备和管网循环水压要求确定；2）水泵扬程应详细计算，并考虑1．1的安全系数；3）当冷却塔布置在高层建筑屋面上时，应复核所选水泵泵壳承压能力；4）若设计循环水量大于冷凝器额定水量时，则应复核冷凝器的阻力损失。
5 水泵并联。
1）每台泵出水管上应设止回阀，并宜用流量控制阀，自动稳定流量，以保证系统正常运行；2）水泵并联应注意流量衰减，同时还考虑单台水泵运行时，电机超电流现象。
8.6.2配管要求。
1 采用多塔并联(干管制)系统时，配管方式有冷却塔合流进水(见图8．6．2—1)，和冷却塔分流进水(见图8．6．2—2）两种方式。
第一种方式使用较多，它的优点是配管简单，占用空间小。
缺点是各台冷却塔流量分配不易均匀，并应在每台冷却塔进水管上设电动阀门控制；第二种方式仅在冷却塔与冷冻机位置相对较近，具有一定布置空间时采用，可克服第一种方式的缺点。
2 循环管道的流速宜采用下列数值：1) 循环干管管径小于等于250mm时，为1．5～2.0m／s；管径大于250mm小于500mm时，为2.0～2.5m／s；管径大于500mm时，为2.5~3.0m／s；2）当循环水泵从冷却塔集水池中吸水时，吸水管的流速宜采用0．6~1．2m／s；当DN<100mm时，可选0.6～0.8m／s；当DN>100mm选用0．8～1．2m／s；3）当循环水泵直接从循环干管上吸水时，吸水管直径小于等于250mm时，流速为1．0～1．2m／s；吸水管直径大于250mm时，流速为1．2～1．5m／s；4）水泵出水管管径小于等于250mm时，流速为1．2～1．5m／s，管径大于250mm时，流速为1．5～2．0m／s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 总 则第1.0.1条本规定适用于石油化工装置中泵的配管设计。
公用工程的泵的配管设计也可参照执行。
第1.0.2条泵的配管设计除执行本规定外，尚应符合有关配管材料等级的设计规定。
第1.0.3条当泵制造厂对其配管有特殊要求时，应满足制造厂要求。
第二章 泵的配管第一节 泵的一般配管原则第2.1.1条当泵布置在管廊下面时，进出管廊的配管管底距地面净距除应满足泵的检修外，不应小于3.5m。
第2.1.2条输送腐蚀性介质的管道，不应布置在泵和电机的上方。
第2.1.3条水平吸入管道要避免由于热膨胀而形成“袋形”。
第2.1.4条泵的配管要有足够的柔性，泵口承受的反力必须在允许范围内。
输送高温或低温介质时，泵的配管要经应力分析，配管形状和长度应在热应力允许范围内。
第2.1.5条配管时要考虑泵的拆卸，公称管径小于或等于40的承插焊管道在适当的位置需设置拆卸法兰。
第2.1.6条泵的吸入管道应满足泵所需净正吸入压头（NPSH），管道尽可能短和少拐弯。
当管道长度超过设备和泵之间的距离时，应请工艺系统进行核算。
第2.1.7条几台并列布置的泵的进出口阀门应尽量采用相同的安装高度。
当进出口阀门安装在立管上时，一般安装高度为1.2～1.3m，手轮方位应便于操作。
第2.1.8条泵的基础高出地面不应小于0.2m，其具体高度应根据泵进口处放净管的安装高度确定。
第2.1.9条对输送可燃液体和有毒介质的泵，泵的放净管应按P&I图要求设计，不得采用明沟排放。
第2.1.10条往复泵的泵端和驱动端的管道布置不应妨碍活塞及拉杆的拆卸和检修。
第2.1.11条为使泵体少受外力作用，应在靠近泵的管段上设置合理的支、吊架或弹簧支、吊架。
一、泵的水平吸入管或泵前管道弯头处（垂直时）应设可调支架，见图2.1.11-1和图2.1.11-2。
图2.1.11-1 泵水平吸入管支架图2.1.11-2 泵吸入管弯头处支架二、不带底座的管道泵进出口管道支架应尽可能接近管口，见图2.1.11-3。
图2.1.11-3 管道泵支架三、并联泵出口管固定架的一般位置见图2.1.11-4。
图2.1.11-4 并联泵出口固定架示意图 四、泵出口后的第一个弯头处或弯头附近设吊架或弹簧支架。
当操作温度高于120℃或附加于垂直的泵口上的管道荷载超过泵的允许荷载时应设弹簧吊架，见图2.1.11-5。
在缺乏制造厂提供的数据时离心泵垂直接管管口上的允许最大荷载，见表2.1.11。
图2.1.11-5 泵出口管支架示意图离心泵垂直接管口上的允许最大荷载 表2.1.11接管尺寸（m ） 允许的荷载（kgf ）50 6080 120100 200150 440200 710250 1165300 1650350 2080400 2710450 3380五、为防止往复泵管道的脉冲震动，泵出口管道第一支架应采用固定架，管架间距应比一般管架间距小些。
第二节 离心泵的配管第2.2.1条 泵的吸入管道一、泵吸入管道在满足热应力的前提下尽量短且少拐弯，在任何情况下入口管道不允许有袋形。
二、双吸入泵的吸入口要设一段至少有3倍管径长的直管段，对大型泵则直管段长应为5～7倍管径，见图2.2.1-1。
图2.2.1-1 双吸入泵入口管配管三、当双吸入泵的配管为上吸入时，不必考虑本条第二款所要求的直管段。
垂直管道可以通过弯头和异径管与吸入管口直接相连，要求尽量短，见图2.2.1-2。
图2.2.1-2 双吸入泵入口管配管四、为防止引起气蚀，吸入管要绝对避免有“几”形“气袋”。
入口处偏心异径管的安装方向：水平或从下面抽吸时异径管的斜边在下面（顶平），当泵是从下面吸入，吸入管是垂直的，异径管的斜边应朝上（底平）见图2.2.1-3。
偏心异径管，底平图2.2.1-3 泵吸入管道上的异径管五、当泵吸入管较长时，最好设计成一定的坡度（i=5‰），当泵比容器低时坡向泵，泵比容器高时坡向容器。
六、根据P&I图要求在吸入管的切断阀和泵口之间安装临时性或永久性过滤器，过滤器的型式和安装见图2.2.1-4。
第一种做法 第二种做法蓝式或锥形过滤器第三种做法 第四种做法直角式过滤器图2.2.1-4 泵入口管道过滤器示意七、当泵的吸入口和排出口在同一垂直面上时，为便于安装阀门，进出口可用偏心异径管或两个45°弯头增大进出口管间距，见图2.2.1-5。
(a) 用偏心大小头做法 (b) 用偏心大小头和45°弯头做法 （c）用45°弯头做法图2.2.1-5 增大泵进出口管间距的做法示意八、在泵入口和切断阀之间的最底点设放净阀，排出物经漏斗排至地下污水管道，如需回收排出物至低位槽时，则应另设地下管道。
九、泵体上的放净口应配置放净阀或根据制造厂家要求配管，以便在停车检修时排放。
十、当泵从中心线以下抽吸时，应在吸入管端安装底阀，并加注液管口或加自引罐抽吸或加真空泵抽吸，见图2.2.1-6。
(a) 加底阀的做法示意(b) 加自引罐的做法示意(b) 加真空泵的做法示意图2.2.1-6 离心泵抽吸时配管示意第2.2.2条泵的出口管道一、泵的出口管道要有一定柔性，特别是在高温高压条件下，必须经过应力检查，根据热应力的大小来确定管道的几何形状。
二、为防止泵的流体倒流引起泵的叶轮倒转，泵出口一般都装有止回阀。
升降式止回阀只能安装在水平管道上；旋启式止回阀、旋启对夹式止回阀可安装在水平或垂直管道上，但安装在垂直管道上时流体方向必须是从下往上；双板弹簧对夹式止回阀可安装在水平或垂直管道上，流体方向可以自上而下，但最好是自下而上。
要注意在安装对夹式止回阀时，出口方向必须设短管，不能与切断阀直接连接。
三、泵出口的切断阀和止回阀间用泄液环放净，如果管径≥DN100时也可在止回阀阀体上钻孔装放净阀。
见附图1-1（a）。
四、泵出口压力表安装在泵口和止回阀之间的短节上，也可安装在出口异径管上。
压力表接管要有根部阀（即切断阀），压力表表头朝向操作面。
五、泵出口管道一般应配异径管，当排出口在上部时，应配同心异径管，当排出口在侧面时，一般取偏心异径管，斜边在上面（底平）。
第2.2.3条泵的辅助管道是根据泵本身运转要求而设置的，一般有下列几种。
一、密封油系统：一般是自身循环，起密封、冷却和润滑作用，油从泵出口引进密封系统，然后进入泵内与输送液混合。
当泵本身输送的介质不能起润滑作用或含有固体颗粒时，要另外配密封油系统。
二、冷却水系统：冷却水经轴承、填料函，然后排出。
冷却和密封系统的配置要根据泵样本和技术要求进行配置，管道应尽可能紧凑，布置在泵两侧的基础上面。
第2.2.4条泵的特殊管道是指暖泵管道、蒸汽平衡管道、压力平衡管道、循环管道等。
这些管道如果需要应由工艺专业表示在P&I图上。
一、暖泵管道：在输送200℃以上高温流体时，为防止启动备用泵时骤然受热使泵发生故障而设置暖泵管道。
备用泵启动前先开暖泵阀门，使热流体经过备用泵的泵体返回入口管，待温度升高后再开启备用泵，见图2.2.4-1。
注：实线位第一种做法，虚线为第二种做法。
图2.2.4-1 暖泵管道示意二、防冻管道：在输送易冻和凝固的流体时，为防止备用泵结冻凝固，可采用配置设有限流孔板的防冻循环管道，使流体从备用泵的防冻循环管道经泵体返回入口管，见图2.2.4-2。
图2.2.4-2 防冻管道示意三、压力平衡管道：操作压力较高，阀门前后压差较大，阀门口径较大时，往往不易打开出口阀，应考虑设旁通以平衡阀门前后的压力，见图2.2.4-3。
四、蒸汽平衡管道：此管道用于在常温下饱和蒸汽压比大气压高的液体产生的气体靠自身浮力重新回到吸入罐，以免气体进入泵内使泵发生气蚀。
这种辅助管道配置时应尽可能直、短和少拐弯，特别是立式泵，由于筒内产生的气体易集聚在泵内，必须考虑平衡管的配置，见图2.2.4-4。
图2.2.4-3 压力平衡管道示意图2.2.4-4 蒸汽平衡管道示意五、循环管道，当实际需要量低于泵所允许最小扬量时，特别是低沸点液化烃类，为使泵能平衡运转，应设循环管道。
循环量小时，可以由泵出口管接到入口管上；循环量大时，应接到吸入容器上，以免因液体循环过程中温度升高使蒸汽压增高而引起气蚀。
见图2.2.4-5。
图2.2.4-5 循环管道示意第三节往复泵、齿轮泵的配管第2.3.1条对于这类容积式泵，为防止超压发生事故，一般在出口切断阀前设置安全阀。
安全阀出口接到泵入口切断阀前或阀后，如果泵自身带有安全阀，则不再另加。
第2.3.2条减振：往复泵、往复式计量泵等出口管易产生脉冲式振动，特别是在出口管径较细时，振动更为严重。
配管时应考虑在靠近泵出口的管道上安装减振缓冲罐。
减振缓冲罐的安全位置是这样的：如泵出口管道上有冷却器时，减振缓冲罐安在冷却器下游；如果管道上有流量计时，则安装在泵与流量计之间；如果输送介质温度高于180℃时，减振缓冲罐的连接管要有3m左右的长度，此管段不保温，见图2.3.2-1。
(a) (b) 有冷却器时(c) 温度高于180℃时图2.3.2-1 减振缓冲罐的安装示意第2.3.3条往复泵、齿轮泵的入口应安装管道过滤器。
第2.3.4条当采用蒸汽活塞泵时，蒸汽进口切断阀前要设凝水排放管。
蒸汽排出管要少拐弯，并在可能积聚冷凝水的部位设排净管和疏水阀，以防止凝水进入汽缸产生水击。
第2.3.5条在泵和第一个容器之间的进出口管道上的≤11/2〃支管（包括出口管道上的压力表）接口根部需设加强连接板，以防止管接口振坏。
(a)(b)附图1-1 端部吸入、顶部排出泵的典型配管平面注：虚线为另一种走向剖视附图1-2 侧向吸入和排出泵的配管剖视附图1-3 端部吸入、顶部排出泵的典型配管（带永久过滤器）附图1-4 旋涡泵的配管旋涡泵配管注释：1. 泵底座泄液管接至漏斗。
2. 装临时过滤器3. 泵吸入和排出管旁通，阀门常闭，泵处于备用态时用。
4. 若管口距离太近，无法安装阀门时，可用弯头增加两管间距。
