激光送丝焊锡的原理与应用_联赢激光之技术前沿
激光焊接技术应用3篇
激光焊接技术应用第一篇：激光焊接技术的基本原理及应用激光焊接技术是一种高效、高精度的焊接方法，被广泛应用于航空航天、汽车、电子、医疗、机械等行业。
它主要利用激光束的高能量密度和狭窄聚焦的特性，将金属材料熔化并凝固成为一体。
下面将详细介绍激光焊接技术的基本原理及应用。
一、激光焊接技术的基本原理激光焊接技术是通过高能量密度的激光束对金属材料进行加热，使其熔化和凝固，实现金属之间的连接。
在激光焊接过程中，激光束被聚焦到比光束直径更小的区域内，形成数十万至数百万度的高温点。
这样的高温点可以迅速将金属熔化融合，并形成稳定的焊接连接。
激光焊接技术具有以下几个基本特点：1. 较高的功率密度：利用激光束的高能量密度加热金属材料，可以迅速进行熔化和凝固，实现高效、快速的焊接。
2. 狭窄的焊接区域：激光束可被聚焦到小于0.2mm的区域内，能够实现高精度、高质量的焊接。
3. 快速焊接速度：激光焊接可达到每秒10米的快速焊接速度，能够快速完成大批量的生产任务。
二、激光焊接技术的应用激光焊接技术被广泛应用于各种各样的工业领域。
下面是具体的应用举例：1. 航空航天领域：激光焊接技术能够实现高强度、高质量的金属结构焊接，因此在航空航天领域被广泛应用。
它可以用于制造飞机引擎部件、机身连接结构等。
2. 汽车行业：激光焊接技术可以用于汽车制造中的零部件制造和组装。
它可以用于车身、引擎、制动系统等组件的焊接，保证汽车安全性和性能。
3. 电子行业：激光焊接技术可以制造电子产品中的电池、触摸屏、芯片等关键部件。
它可以实现高精度的焊接，提高了产品的质量和可靠性。
4. 医疗行业：激光焊接技术可以用于医用器械的制造中。
例如，可以使用激光焊接技术制造人工关节、牙齿种植体等。
5. 其他行业：激光焊接技术还可以用于钢结构、家用电器、建筑材料等领域。
例如，它可以用于建筑钢结构的连接和家用电器中的焊接。
总之，激光焊接技术的应用领域非常广泛，优势明显，随着技术的不断发展，激光焊接技术将在各行各业的应用中得到更加广泛的推广和使用。
激光焊接设备工作原理及应用
激光焊接设备工作原理及应用一、原理简介激光焊接是一种利用高能激光束照射在材料表面，通过激光的光热效应，使材料熔化形成焊接点的先进焊接技术。
其基本原理是将高能激光束聚焦并调节到所需功率，然后通过特定的光学系统将激光束传输到焊接头，最后由焊接头将激光束引导至待焊接的材料表面。
二、激光焊接机种类激光焊接机根据其使用的激光器类型主要可分为固体激光器和气体激光器两大类。
固体激光器使用固体材料作为增益介质，如常见的YAG激光器；而气体激光器则使用气体作为增益介质，如CO2激光器。
此外，根据其工作方式，激光焊接机又可以分为脉冲激光焊接机和连续激光焊接机。
三、激光焊接机优势1. 高精度：激光焊接可以实现非常精确的定位和焊接，从而避免了传统焊接方法中可能出现的一些误差。
2. 高效性：由于激光焊接的加热速度快，热影响区小，可以实现快速焊接，提高生产效率。
3. 美观性：激光焊接的焊缝平滑，无熔池，外观美观，可以用于对产品外观要求较高的场合。
4. 适用性强：激光焊接可以适用于多种材料的焊接，如金属、非金属、复合材料等。
5. 环保性：激光焊接过程中无烟无味，对环境影响小，是一种环保的焊接方式。
四、激光焊接机应用领域1. 汽车制造：激光焊接在汽车制造中广泛应用于车身、发动机、底盘等部位的焊接，提高了车身的强度和刚性。
2. 电子行业：在电子行业中，激光焊接被广泛应用于电路板、电池、电子元件等产品的生产和维修中。
3. 珠宝制造：在珠宝制造中，激光焊接可以用于金银首饰的拼接、修复和制作复杂的工艺品。
4. 金属加工：在金属加工中，激光焊接可用于各种金属材料的拼接、修补和打标。
五、应用效果及注意事项1. 应用效果：激光焊接的应用效果主要体现在提高了焊接质量和效率，同时降低了生产成本和材料损耗。
此外，由于其高精度和美观的焊缝，也大大提高了产品的附加值和竞争力。
2. 注意事项：在使用激光焊接机时，需要注意安全问题，如避免直视激光束，以免对眼睛造成伤害。
激光焊的原理特点及应用
激光焊的原理特点及应用1.激光焊的原理激光焊是利用激光束的高能量密度和高聚焦性，在焊接接头上产生高温并使其瞬间熔化，然后通过液态金属流动形成焊缝的一种焊接方法。
激光焊主要通过以下三个原理实现焊接：•光能吸收原理：激光束照射在焊接件上，光能会被转化为热能，迅速提升焊接件的温度。
•热传导原理：高温使焊接件表面瞬间熔化，热量会通过热传导逐渐传导到焊接件内部。
•熔融原理：达到一定的温度后，焊接件内部的金属也会瞬间熔化，形成一定的液态金属，通过表面张力和内部气压驱使金属流动，形成焊缝。
2.激光焊的特点激光焊具有以下几个特点：•高能量密度：激光束聚焦后能量密度高，能够在很小的区域内产生高温，有效地瞬间熔化金属。
•非接触加工：激光焊是一种非接触式的焊接方法，不需要直接与焊接件接触，可以避免因接触产生的引入损伤。
•小热影响区域：激光束的热影响区域小，热量传导较少，可以减少对焊接件周围材料的热影响。
•焊接速度快：激光焊激光束的高能量密度和聚焦性使焊接速度大大提高，可以在短时间内完成焊接过程。
•焊缝质量高：激光焊焊接过程稳定，焊缝形态良好，具有较高的焊接质量和强度。
3.激光焊的应用激光焊在工业生产中有广泛的应用，以下是激光焊在不同领域的应用示例：3.1 电子行业•电子元器件焊接：激光焊可用于电子元器件的金属焊接，如电阻、电容的焊接。
激光焊接能够实现高精度和高速度的焊接，不会对元器件造成损伤，适用于小尺寸和复杂的焊接任务。
3.2 汽车制造业•汽车零部件焊接：激光焊可用于汽车零部件的焊接，如发动机部件、车身结构等。
激光焊接能够实现高质量的焊接，提高零部件的强度和稳定性，确保汽车的安全性和可靠性。
3.3 制造业•金属材料焊接：激光焊可用于不同金属材料的焊接，如钢、铝等。
激光焊接能够实现高精度和高效率的焊接，适用于各种金属材料的连接和装配。
3.4 医疗行业•医疗器械焊接：激光焊可用于医疗器械的焊接，如手术器械、植入装置等。
激光焊的原理与应用是什么
激光焊的原理与应用1. 激光焊的原理激光焊是一种利用激光束的高能量和高密度进行材料加工的技术。
激光束经过聚焦和定位后，能够在短时间内加热工件的表面，使其局部熔化并与其他工件或填充材料形成牢固的焊接接头。
1.1 激光的生成原理激光是通过激活物质来产生的一种高强度、高聚集度、单色性良好的光束。
常见的激光发生器包括气体激光发生器、固体激光发生器和半导体激光发生器。
1.2 激光与材料的相互作用激光束与材料相互作用时，主要通过光学吸收和热传导的方式来传递能量。
激光束照射到材料表面时，由于光的吸收，工件表面温度迅速升高，达到材料的熔点或沸点，形成熔池区域。
1.3 激光焊接过程激光焊接过程主要包括激光束与工件的相互作用、传热和传质过程。
激光束的聚焦能量将工件局部加热至熔点以上，然后形成熔池，熔池冷却后形成焊缝。
2. 激光焊的应用激光焊由于其独特的特点，在现代工业中得到了广泛的应用。
以下是激光焊的一些主要应用：2.1 电子产品制造激光焊广泛应用于电子产品的制造过程中，特别是电子元器件的连接和封装。
激光焊具有高精度、低热影响区域、无接触等优点，可以满足电子产品对焊接质量和可靠性的要求。
2.2 汽车制造激光焊在汽车制造中起到了关键作用。
汽车零部件的焊接需要高焊接质量和高效率，激光焊能够满足这些要求。
例如，汽车车身和底盘的焊接、发动机部件的连接等。
2.3 机械制造激光焊在机械制造领域也得到了广泛应用。
例如，船舶、飞机和高速列车等大型机械设备的焊接需要高强度和高密度的焊接接头，激光焊具有非常好的效果。
2.4 铁路轨道维修激光焊在铁路轨道维修中也发挥了重要作用。
激光焊可以用于轨道的焊接、修复和连接，具有高效率和高质量。
与传统焊接方法相比，激光焊在轨道维修中可以减少能量消耗和工程时间。
2.5 医疗器械制造激光焊在医疗器械制造中具有广泛的应用。
激光焊可以实现医疗器械的组装、精细焊接和封装，具有低热影响、无粘接剂和高强度的特点。
激光焊机的原理用途和使用方法
激光焊机的原理用途和使用方法一、激光焊机的原理激光焊机是利用激光束对工件进行加热，使其表面熔化并与其他零件相融合的一种焊接设备。
其原理是将高能量密度的激光束聚焦在工件的焊接部位，使其瞬间升温并熔化，形成一定深度和宽度的熔池。
在适当的时间内停止激光束的加热作用，使其迅速冷却凝固，从而实现焊接。
二、激光焊机的用途1. 金属材料的加工：激光焊机可应用于金属材料如钢、铜、铝等的切割、打孔、刻字等加工。
2. 零部件制造：激光焊机可以制造汽车零部件、电子元器件等精密零部件。
3. 焊接：激光焊机可以对各种金属材料进行高精度、高质量的点焊和线焊。
4. 医学领域：激光焊机可应用于医学领域如眼科手术中进行视网膜修补等。
三、激光焊机的使用方法1. 准备工作：首先需要确定焊接部位，并清洗干净，以确保焊接质量。
另外，还需根据材料的厚度和类型选择合适的激光焊机和参数。
2. 调试设备：将激光焊机调整到适当的功率和频率，并根据需要进行聚焦。
3. 开始焊接：将激光束对准焊接部位，启动激光器，使其照射在工件上。
在适当时间内停止加热作用，使其迅速冷却凝固即可完成焊接。
4. 检查质量：完成焊接后需要检查质量，如是否出现裂纹、变形等问题。
如有问题需要重新进行修补或重做。
5. 维护保养：使用完毕后需要对设备进行清洁和维护保养，以延长使用寿命。
四、注意事项1. 操作时需佩戴防护眼镜等安全装备，避免直接观察激光束。
2. 焊接时必须确保工件表面干净无油污等杂质，否则会影响焊接质量。
3. 焊接时应注意激光束的聚焦点和焊接速度，以确保焊接质量。
4. 激光焊机具有高能量密度，操作时需遵守相关安全规定，避免发生安全事故。
5. 使用完毕后需要对设备进行清洁和维护保养，以延长使用寿命。

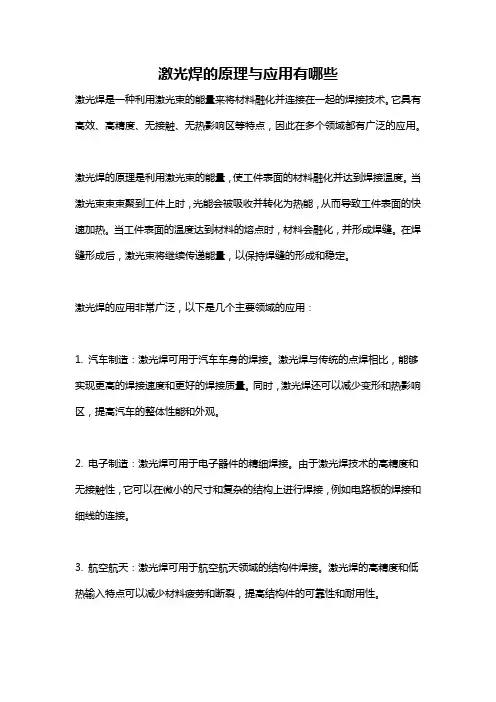

激光焊的原理与应用有哪些
激光焊的原理与应用有哪些激光焊是一种利用激光束的能量来将材料融化并连接在一起的焊接技术。
它具有高效、高精度、无接触、无热影响区等特点，因此在多个领域都有广泛的应用。
激光焊的原理是利用激光束的能量，使工件表面的材料融化并达到焊接温度。
当激光束束束聚到工件上时，光能会被吸收并转化为热能，从而导致工件表面的快速加热。
当工件表面的温度达到材料的熔点时，材料会融化，并形成焊缝。
在焊缝形成后，激光束将继续传递能量，以保持焊缝的形成和稳定。
激光焊的应用非常广泛，以下是几个主要领域的应用：1. 汽车制造：激光焊可用于汽车车身的焊接。
激光焊与传统的点焊相比，能够实现更高的焊接速度和更好的焊接质量。
同时，激光焊还可以减少变形和热影响区，提高汽车的整体性能和外观。
2. 电子制造：激光焊可用于电子器件的精细焊接。
由于激光焊技术的高精度和无接触性，它可以在微小的尺寸和复杂的结构上进行焊接，例如电路板的焊接和细线的连接。
3. 航空航天：激光焊可用于航空航天领域的结构件焊接。
激光焊的高精度和低热输入特点可以减少材料疲劳和断裂，提高结构件的可靠性和耐用性。
4. 金属加工：激光焊可用于金属材料的连接和修复。
激光焊可以在不同类型的金属材料之间进行焊接，包括钢铁、铝合金、不锈钢等。
激光焊还可以进行金属材料的修复，如金属零件的切割、穿孔和补焊。
5. 医疗器械：激光焊可用于医疗器械的制造和修复。
激光焊的高精度和无接触性使其成为医疗器械制造的理想选择。
激光焊可以用于焊接和修复各种医疗器械，包括植入性医疗器械和外科器械。
总之，激光焊作为一种先进的焊接技术，具有高效、高精度、无接触、无热影响区等优点，被广泛应用于汽车制造、电子制造、航空航天、金属加工和医疗器械等领域。
随着科技的不断进步，激光焊技术将会在更多的领域中发挥重要作用。
精密激光锡焊技术
精密激光锡焊技术1. 引言精密激光锡焊技术是一种广泛应用于电子制造领域的先进焊接技术。
它将激光技术和焊接技术相结合，通过高能量密度的激光束瞬间加热焊接材料，实现焊接的过程。
精密激光锡焊技术具有焊接速度快、热影响区小、焊接接头质量高等优点，被广泛应用于电子元器件的制造和组装过程中。
2. 精密激光锡焊技术的原理精密激光锡焊技术的原理基于激光热熔焊接的基本原理。
激光束聚焦到焊接区域，高能量密度的激光束将焊接材料迅速加热至熔点以上，形成液态，随后冷却凝固，完成焊接过程。
激光焊接主要通过能量转换来实现焊接作业。
激光束与被焊接材料相互作用时，激光能量被材料吸收，由光能转换为热能。
激光束的能量密度决定了焊接过程中加热时的温度和冷却时的凝固速度。
通过控制激光束的功率、焦距和工作速度等参数，可以实现对焊接过程的精确控制。
3. 精密激光锡焊技术的应用领域3.1 电子制造领域精密激光锡焊技术在电子制造领域应用广泛。
它能够实现对微小尺寸元器件的高效焊接，尤其适用于焊接印刷电路板（PCB）和电子器件的连接。
精密激光锡焊技术可以实现焊点均匀、耐久的连接，提高元件间的电气连接可靠性。
3.2 光电子领域光电子领域是另一个广泛应用精密激光锡焊技术的领域。
在光电子器件的制造过程中，光学元件和电子元件的精确焊接非常关键。
精密激光锡焊技术能够实现对光学纤维、光组件和其他精密元件的高效、可靠的焊接。
3.3 精密仪器制造领域精密仪器制造领域对焊接质量和焊接精度要求极高。
精密激光锡焊技术的应用可以实现对精密仪器内部元件的无接触式焊接，避免了传统焊接方法中可能产生的热应力和变形问题，保证了仪器的稳定性和可靠性。
4. 精密激光锡焊技术的优势4.1 高效快速精密激光锡焊技术具有焊接速度快的特点，能够实现高效率的生产。
相对于传统焊接方法，精密激光锡焊技术可以实现焊接时间的大幅缩短，提高了制造效率。
4.2 焊接区域热影响小精密激光锡焊技术通过激光束将焊接材料局部加热，焊接区域的热影响较小。
激光焊接的原理及应用技术
激光焊接的原理及应用技术1. 激光焊接的原理激光焊接是一种利用激光器产生的高能密度激光束，通过瞬时加热工件表面，使其局部融化并冷却固化，从而实现工件的连接的焊接方法。
其原理主要包括以下几个方面：1.激光束的产生：激光器通过在激活介质中产生受激辐射，使光源被放大和高度集中，最终形成激光束。
常用的激光器有Nd:YAG激光器和CO2激光器等。
2.激光束的聚焦：激光束经过透镜的聚焦，使光斑变小，能量密度增大，从而实现对工件表面的局部加热。
3.工件的表面反射与吸收：激光束在工件表面的反射与吸收决定了焊接的效果和速度。
通常选择适合工件材料的激光波长以及表面特性，以提高激光能量的吸收和减少反射。
4.瞬时加热与冷却固化：激光束聚焦后，对工件局部加热，使其达到熔点并融化。
然后，在激光束停止作用后，工件迅速冷却固化，从而实现焊接。
5.辅助装置：为了实现更好的焊接效果，常常使用辅助装置，如气体保护装置、焊缝支撑装置等，以控制焊接过程中的温度、压力和形状，从而实现高质量的焊接。
2. 激光焊接的应用技术激光焊接作为一种高效、精确的焊接方法，广泛应用于多个领域。
以下是激光焊接的一些主要应用技术：1.金属焊接：激光焊接在金属焊接领域有着广泛的应用。
它可以用于焊接各种金属材料，如钢、铝、铜等。
激光焊接具有焊接速度快、热影响区小、焊缝质量高等优点，在汽车制造、航空航天等领域得到广泛应用。
2.电子设备焊接：激光焊接可以精确控制焊接过程中的温度和形状，非常适用于微电子器件的焊接。
常见的应用包括电路板的微焊接、半导体器件的封装焊接等。
3.光纤连接：激光焊接在光纤通信领域也有重要应用。
激光焊接可以实现光纤端面的精确对接，提高光纤连接的质量和稳定性，从而提高光纤通信的效果。
4.医疗器械焊接：激光焊接在医疗器械的生产过程中起着重要作用。
激光焊接可以实现对生物材料的精确焊接，如钛合金、不锈钢等，用于制作人工关节、牙科器械等医疗器械。
5.精细零件焊接：激光焊接在微细零件的焊接上表现出优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光送丝焊锡的原理与应用_联赢激光之技术前沿
一、焊接原理
1. 焊接过程
激光送丝焊锡是用红外光源加热代传统替烙铁加热，自动送丝代替手动送丝的一种新型全自动焊锡系统，系统主要包括预热、送丝、焊接、回丝、冷却五个环节。
预热—红外激光通过光学系统聚焦到焊接位置，对焊盘与端子加热，提供熔锡需要的足够热量
送丝—焊丝通过自动送锡装置，精确送到焊接位置
焊接—焊丝被激光加热融化，与焊盘、端子融合
回丝—回抽焊丝使之与焊点脱离
冷却—焊接完成，关闭激光
2. 焊接优势
◆非接触焊接，无应力产生
◆无静电威胁
◆焊接速度快
◆无空间限制，可焊接狭窄区域及微型元件
◆无烙铁头损坏，耗材少
◆可实现自动视觉编程，易于实现自动化
二、系统构成
1.光源
在激光送丝焊锡工艺中，一般选用半导体光源做焊接光源，相比较其他激光光源，半导体光源有如下优势。
◆能量转换效率高
◆使用寿命长，可高达10万小时
◆功率密度较低，容易获得更均匀的加热
◆808nm、915nm、980nm多种波长可选，可根据不同材料吸收特性选择不同波长
◆体积小巧，易与自动化设备集成
2. 自动送锡系统
焊丝（锡丝）通过自动送锡系统，准确的送到要焊接的位置，精密电机可保证焊接过程送丝稳定进行。
3. 红外温度监控
通过红外温度传感器（IR sensor），可实时监控焊点温度，保证焊接过程在可控的温度的条件下进行，防止温度过高对焊盘以及元件的损坏。
三、应用领域
激光送丝焊锡可广泛应用于电子与汽车行业，特别对于烙铁头容易产生干涉、焊接器件对温度敏感、自动化要求比较高等传统烙铁焊接无法解决的领域有更明显的优势，同时激光送丝焊锡可替代传统手工焊接实现自动化生产。
激光送丝焊锡适用于PCB板、FPCB板、连接端子等焊点较大的产品；同时，由于激光能量可控性较好，可焊接传统高散热材料。
PCB板 PCB板
FPCB板连接端子
四、应用案例
1.四工位焊锡系统
焊接产品：开关部件
功能：
◆转盘式四工位，装料-焊前-焊接-焊后
◆焊前与焊后视觉检测
◆同轴温度监控
◆集成化送丝与焊接控制
◆门禁与光幕保护
◆夹具压紧状态监测
2.标准焊锡系统
焊接产品：PCB板
功能：
◆同轴CCD与温度监控
◆集成化送丝与焊接控制。
