DN15家用智能水表使用说明书
智能水表使用说明书
智能水表使用说明书目录一、概述二、技术参数三、操作（使用）说明四、安装说明五、故障处理说明六、附件一、概述系列智能表是按照 CJ/T133-2007中华人民共和国城镇建设行业标准《IC 卡冷水水表》和中华人民共和国国家标准 GB/T778-2007 《饮用冷水水表和热水水表》的技术要求，由公司设计生产制造。
该系列智能表技术先进、性能优良、结构合理、计量准确、可靠。
该智能表具有以下显著特点：1、始动好；2、基表采用四位指针、五位字轮，明确、易读；3、阀门采用悬浮结构、开关扭矩小；寿命长、可靠；4、表阀一体，结构合理；二、主要技术参数1、流量范围2、相对误差2.1 从包括最小流量至分界流量（不含）的流量低区，最大允许误差为±5%；2.2 从包括分界流量至过载流量（含）的流量高区，当水温≤30°时；最大允许误差为±2%;当水温＞30°时；最大允许误差为±3%。
3、工作温度：冷水水表：0.1℃～30℃；热水水表：0.1℃～90℃；4、工作压力：≤1.0MPa5、压力损失：≤0.063MPa6、安装环境：B类-安装在户内的固定式IC卡水表7、电磁环境：E1-住宅、商业和轻工业8、工作电流：静态：（ 5～6）uA9、工作环境温度：5℃～55℃；10、流动剖面敏感度等级：U10、D5。
11、存储环境温度：-5℃～55℃；12、安装尺寸与重量水表外形示意图：安装尺寸与重量表三、操作使用用户使用本表时应到管理部门营业处去开户、建档，购买相应的水量的用户卡。
用户卡在初次使用时必需在指定的表上使用，否则可能造成不必要的损失。
将射频卡靠近水表塑料壳体的读卡标志区处，按动按键,听到”嘀”的一声表示刷卡成功.在按按键的同时液晶显示“rd IC”表示检测到射频卡，如显示“END”表示卡操作正常，如显示“E rr XXX”表示可能有问题.请重新放一下卡的位置,再试一下,如还有问题请与管理部门联系.当水表剩余量小于设定的报警值时(本表出厂时设定报警值2.0 m3),阀门关闭告警，同时显示请充值标志,用户发现关阀后可刷用户卡或按按键将阀门开启。
水流计使用方法说明书
水流计使用方法说明书使用方法说明书一、产品说明本说明书主要介绍水流计的使用方法。
水流计是一种用来检测流体流量的仪器，适用于各种液体和气体的流量测量。
本水流计采用先进的技术和高精度传感器，能够准确、稳定地测量流体的流量。
二、使用前准备1.确认产品完整：在开始使用前，检查水流计是否完好无损，并确保配件齐全。
2.仔细阅读说明书：请认真阅读本使用方法说明书，了解产品的结构、性能和使用要求。
3.检查流体参数：在使用水流计时，需要了解被测流体的温度、压力和介质等参数，确保测量的准确性和安全性。
三、使用步骤以下是水流计的使用步骤：步骤一：安装与接线1.选择合适的安装位置：根据实际需要，选择合适的安装位置并固定水流计。
2.连接电源：将水流计的电源接线与电源线连接，确保电源供应稳定。
3.接线：将水流计的信号接线与检测设备接线端口连接，确保信号传输畅通。
步骤二：参数设置1.打开电源：接通电源并确认电源指示灯亮起。
2.进入设置界面：根据产品说明书，进入相应的设置界面。
3.设置参数：根据被测流体的实际参数，按照说明书中的指导进行参数的设置。
步骤三：校准1.开始校准：在校准前，请确保水流计已经预热并稳定工作。
2.按照校准操作说明：根据产品说明书中的校准操作说明，按照要求进行校准。
3.保存校准数据：根据说明书中的指引，将校准数据保存在水流计中。
步骤四：开始测量1.打开水流计：根据产品说明书中的指引，打开水流计并等待其初始化完成。
2.选择测量模式：根据需要选择合适的测量模式，并调整相应参数。
3.开始测量：按下开始按钮，水流计将开始测量流体的流量。
4.记录数据：在测量过程中，可以查看实时数据，并记录需要的数据。
步骤五：维护与保养1.定期清洁：根据产品说明书，定期清洁水流计，确保其正常工作。
2.保护仪器：使用水流计时，请避免剧烈震动和碰撞，保护仪器免受外界损伤。
3.定期维护：按照产品说明书中的要求，定期对水流计进行维护和保养。
四、注意事项1.安全使用：使用水流计时，请遵守相关安全操作规程，确保人员和设备的安全。
LXZD-15～25 远传智能水表 使用说明书
LXZ D-15～25 远传智能水表使用说明书1用途及适用范围本企业生产制造的M-Bus湿式光电直读式（LXZD）水表采用旋翼式多流束基表，适用于单向、非脉冲水流。
产品符合国家标准GB/T 778.1～3-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和建设部标准CJ/T 224-2012《电子远传水表》。
主要用于企事业单位及居民小区用水的计量与管理工作，并为其合理收费提供科学的、定量的依据。
LXZD系列M-Bus湿式光电直读式水表具有如下优点：采用先进的液封技术液封的字轮机构，可长期保持表盘示值清晰和读数不受污染。
与传统脉冲水表相比，光电直读直接读取字轮数据，可将读数误差降低至零。
M-Bus通信采用总电供电的方式，平常无须供电，仅在抄表或阀门时才需要对它供电，功耗极低，电子件使用寿命长。
采用通用通讯协议，可通过采集设备等与上位机系统完美结合，实现抄表自动化。
EMC、ESD、EMI等电子产品电磁兼容方面性能超出国家标准，达到行业领先水平。
2主要技术参数表1 主要技术参数项目 参数结构型式 LXZD型M-Bus湿式光电直读式水表产品型号 LXZD-15 LXZD-20 LXZD-25 公称口径（mm） 15 20 25常用流量Q3 （m3/h） 2.5 4.0 4.0/6.3 Q3/Q180/100注压力损失等级 Δp63水表类型 冷水水表安装方式 水平水压等级 MAP10工作温度等级 T30数据采集方式 光电直读电源供电方式 M-Bus总线供电数据通讯接口 M-Bus工作电压 12V～42V静态工作电流 ≤1.5mA相对湿度 ≤93% RH适用安装环境 B适用电磁环境 E1准确度等级 2级环境温度 5℃～55℃注：量程比根据具体表型和度盘丝印而定；3主要功能特点读数准确：任何时间的实时读数均与水表机械示数一致，无需内置电源和备用电源，不会因停电、网络故障而丢失数据。
远传阀门控制：水表实现远传阀门控制，杜绝恶意欠费现象。

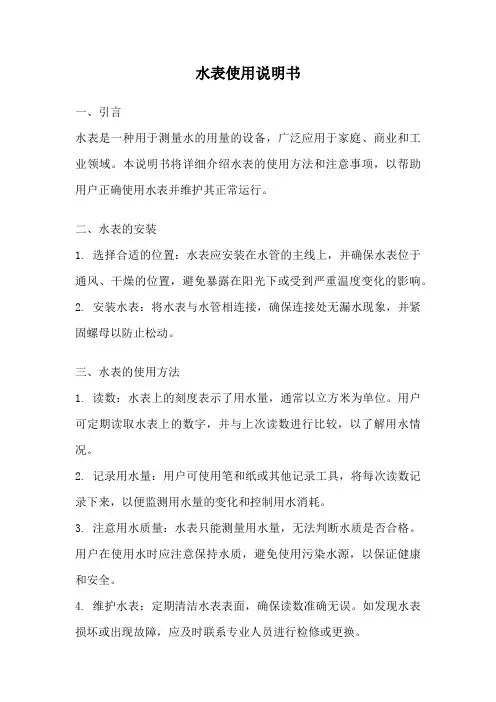

水表使用说明书
水表使用说明书一、引言水表是一种用于测量水的用量的设备，广泛应用于家庭、商业和工业领域。
本说明书将详细介绍水表的使用方法和注意事项，以帮助用户正确使用水表并维护其正常运行。
二、水表的安装1. 选择合适的位置：水表应安装在水管的主线上，并确保水表位于通风、干燥的位置，避免暴露在阳光下或受到严重温度变化的影响。
2. 安装水表：将水表与水管相连接，确保连接处无漏水现象，并紧固螺母以防止松动。
三、水表的使用方法1. 读数：水表上的刻度表示了用水量，通常以立方米为单位。
用户可定期读取水表上的数字，并与上次读数进行比较，以了解用水情况。
2. 记录用水量：用户可使用笔和纸或其他记录工具，将每次读数记录下来，以便监测用水量的变化和控制用水消耗。
3. 注意用水质量：水表只能测量用水量，无法判断水质是否合格。
用户在使用水时应注意保持水质，避免使用污染水源，以保证健康和安全。
4. 维护水表：定期清洁水表表面，确保读数准确无误。
如发现水表损坏或出现故障，应及时联系专业人员进行检修或更换。
四、水表的注意事项1. 防止冻结：在寒冷的冬季，用户应采取措施防止水表和水管冻结。
可以使用保温材料覆盖水表和水管，或者采取其他措施保持室内温度适宜。
2. 防止破损：水表属于精密仪器，应避免碰撞或摔落，以免影响其正常运行。
用户在使用过程中应轻拿轻放，避免对水表造成机械损伤。
3. 防止非法操作：水表是公共设备，用户应避免私自操作或调整水表。
如发现水表异常或有疑问，应及时与水务部门联系，寻求专业的帮助。
4. 定期检查：用户应定期检查水表的读数和运行情况，如发现异常现象，应及时报修或更换水表。
五、常见问题解答1. 如何读取水表的刻度？答：水表上的刻度通常有白色和黑色两种，用户可将白色刻度作为整数部分，黑色刻度作为小数部分进行读数。
2. 水表出现漏水怎么办？答：如发现水表连接处漏水，应立即关闭水源，并联系专业人员进行检修。
切勿私自拆卸或修理水表。
智能水表使用说明书
智能水表使用说明书目录一、概述二、技术参数三、操作（使用）说明四、安装说明五、故障处理说明六、附件一、概述系列智能表是按照CJ/T133-2007中华人民共和国城镇建设行业标准《IC卡冷水水表》和中华人民共和国国家标准GB/T778-2007 《饮用冷水水表和热水水表》的技术要求，由公司设计生产制造。
该系列智能表技术先进、性能优良、结构合理、计量准确、可靠。
该智能表具有以下显著特点：1、始动好；2、基表采用四位指针、五位字轮，明确、易读；3、阀门采用悬浮结构、开关扭矩小；寿命长、可靠；4、表阀一体，结构合理；二、主要技术参数1、流量范围2、相对误差2.1 从包括最小流量至分界流量（不含）的流量低区，最大允许误差为±5%；2.2 从包括分界流量至过载流量（含）的流量高区，当水温≤30°时；最大允许误差为±2%;当水温＞30°时；最大允许误差为±3%。
3、工作温度：冷水水表：0.1℃～30℃；热水水表：0.1℃～90℃；4、工作压力：≤1.0MPa5、压力损失：≤0.063MPa6、安装环境：B类-安装在户内的固定式IC卡水表7、电磁环境：E1-住宅、商业和轻工业8、工作电流：静态：（ 5～6）uA9、工作环境温度：5℃～55℃；10、流动剖面敏感度等级：U10、D5。
11、存储环境温度：-5℃～55℃；12、安装尺寸与重量水表外形示意图：安装尺寸与重量表三、操作使用用户使用本表时应到管理部门营业处去开户、建档，购买相应的水量的用户卡。
用户卡在初次使用时必需在指定的表上使用，否则可能造成不必要的损失。
将射频卡靠近水表塑料壳体的读卡标志区处，按动按键,听到”嘀”的一声表示刷卡成功.在按按键的同时液晶显示“rd IC”表示检测到射频卡，如显示“END”表示卡操作正常，如显示“E rr XXX”表示可能有问题.请重新放一下卡的位置,再试一下,如还有问题请与管理部门联系.当水表剩余量小于设定的报警值时(本表出厂时设定报警值2.0 m3),阀门关闭告警，同时显示请充值标志,用户发现关阀后可刷用户卡或按按键将阀门开启。

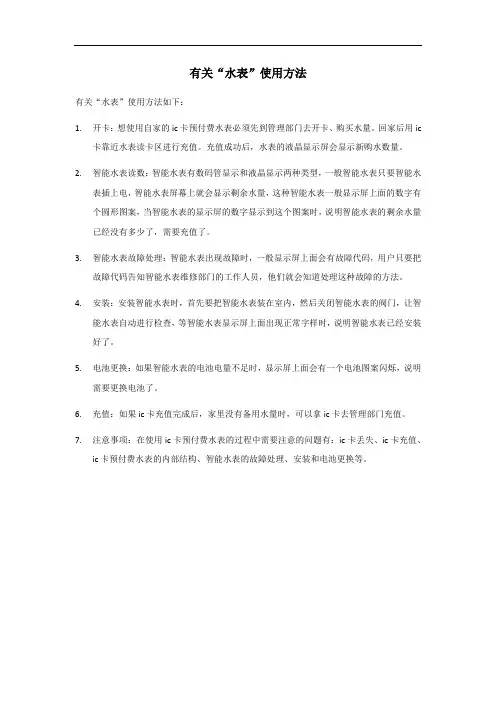

水表使用方法
有关“水表”使用方法
有关“水表”使用方法如下：
1.开卡：想使用自家的ic卡预付费水表必须先到管理部门去开卡、购买水量。
回家后用ic
卡靠近水表读卡区进行充值。
充值成功后，水表的液晶显示屏会显示新购水数量。
2.智能水表读数：智能水表有数码管显示和液晶显示两种类型，一般智能水表只要智能水
表插上电，智能水表屏幕上就会显示剩余水量，这种智能水表一般显示屏上面的数字有个圆形图案，当智能水表的显示屏的数字显示到这个图案时，说明智能水表的剩余水量已经没有多少了，需要充值了。
3.智能水表故障处理：智能水表出现故障时，一般显示屏上面会有故障代码，用户只要把
故障代码告知智能水表维修部门的工作人员，他们就会知道处理这种故障的方法。
4.安装：安装智能水表时，首先要把智能水表装在室内，然后关闭智能水表的阀门，让智
能水表自动进行检查，等智能水表显示屏上面出现正常字样时，说明智能水表已经安装好了。
5.电池更换：如果智能水表的电池电量不足时，显示屏上面会有一个电池图案闪烁，说明
需要更换电池了。
6.充值：如果ic卡充值完成后，家里没有备用水量时，可以拿ic卡去管理部门充值。
7.注意事项：在使用ic卡预付费水表的过程中需要注意的问题有：ic卡丢失、ic卡充值、
ic卡预付费水表的内部结构、智能水表的故障处理、安装和电池更换等。
智能水电表使用说明1
智能水、电表使用须知
1.用户每次购电后，将IC卡在水、电表卡感应区刷一下（五秒左右），智能表自动识别相关信息，无误时读取有关数据，并自动将购买水、电量与智能表中的剩余电量累加（必须将IC卡中购入的水、电量传送到智能表中后方可将IC卡拿走，否则不能充值成功）。
2.用户想查看自己的用电情况，可将自己的IC卡在电能表上刷一下，电表将依次显示剩余电量、已使用电量等信息。
用户想查看自己用水情况，可将自己的IC卡在水表感应区刷一下，水表显示剩余
水量等信息。
3.当电表中剩余电量少于100kWh时，显示屏常亮，提醒用户购电，当表中剩余电量等于报警值（20kWh）时，自动拉闸断电，再次
提醒用户购电，拿IC卡刷卡后可暂时恢复供电，剩余电量为零时电表将自动拉闸断电，为了使用方便请提前到物业处充值。
4．当水表中剩余水量等于报警值(2m3)时，自动关闭阀门断水，
再次提醒用户购水，拿IC卡刷卡后可暂时恢复供水，剩余水量为
零时水表将自动关阀门断水，为了使用方便请提前到物业处值。
5.请用户妥善保管好您的IC卡，如有遗失，可到物业处补办，补办费用20元/张。
智能水表使用说明
智能水表使用说明智能水表使用说明一、前言随着科技的不断发展，智能水表作为一种新型的水表产品，已经逐渐进入了人们的生活中。
相比于传统的机械式水表，智能水表具有更高的精度、更便捷的使用方式以及更多样化的功能。
本篇文章将详细介绍智能水表的使用方法和注意事项。
二、智能水表简介1. 智能水表是什么？智能水表是一种基于物联网技术实现远程数据采集和管理的高精度计量仪器。
它可以通过无线通信技术将用水量等数据传输到云平台上，实现对用水情况进行监控和管理。
2. 智能水表有哪些优点？（1）高精度：采用先进的计量技术，测量精度高达0.1%。
（2）便捷性：无需人工抄表，数据自动上传到云平台。
（3）多功能性：可实现远程监控、预警、报警等功能。
（4）可靠性：采用防尘防水设计，适应各种恶劣环境。
三、智能水表使用方法1. 安装（1）选择合适的安装位置：智能水表应安装在室内，且应选择通风、干燥、温度适宜的地方。
（2）正确接线：按照说明书上的接线图连接好电源和信号线。
（3）调整水表位置：水表应平稳地安装在支架上，并根据实际情况调整好表头方向。
2. 使用（1）开启水源：打开水龙头，让水流通过智能水表。
（2）读取数据：可以通过手机APP或者电脑登录云平台查看实时数据和历史数据。
（3）设置报警阈值：可以根据实际需求设置报警阈值，当用水量超过设定值时会自动发送报警信息。
3. 维护（1）定期清洗：为了保证测量精度和使用寿命，需要每年对智能水表进行清洗和校准。
（2）避免撞击：智能水表采用精密仪器设计，避免受到强烈撞击或震动。
（3）注意防潮：智能水表采用电子元件设计，因此需要注意防潮。
四、智能水表注意事项1. 避免使用过程中强烈碰撞或震动，避免影响测量精度。
2. 避免水表进水或受潮，影响电子元件的使用寿命。
3. 定期进行清洗和校准，保证测量精度和使用寿命。
4. 注意保管好智能水表的相关资料和密码，避免信息泄露或丢失。
五、总结智能水表作为一种新型的计量仪器，具有高精度、便捷性、多功能性等优点，在未来将会越来越广泛地应用于各个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DN-15家用智能水表使用说明书
DN15型号智能水表是普通家用住宅使用的水表，一般家庭自来水管道的直径是15毫米，所以使用DN15水表，那么它是否有使用说明书呢答案是肯定的，我们以北京慧怡顺水公司生产的这种水表为例详细介绍下，以便开放全国网民使用阅读！
本水表是用来计量流经自来水管道水的体积总量的仪表，适用于单向、非脉冲水流。
智能IC卡（冷水、热水、纯净水）水表以自来水行业最常用，无故障，普通湿式水表为母体表，采用国际上最新微功耗，超大型大规模集成电脑芯片模块，以高集成化工业手段而设计制造的可靠电子控制器，配以水表公司研发的超低功耗，大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表，是集预付费，自动计费，报警及防止不当使用等功能于一体的高品质产品。
具有计量准确，性能可靠，结构先进等特点，产品性能指标符合建设部CJ/133—2001标准和本企业标准，主要用于住宅和企业用水的计量与收费工作，该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。
一、主要技术性能：
1. 被测水温：0º—30ºC（热水表30ºC-90 ºC）
2. 水表的公称压力≤1Mpa
3．水表的最大允计误差：从包括最小流最qmin至不包括分界流量（qt）的低区±5%包括分界流量（qt）至包括过载流量（qs）的高区±2%。
4．管道的水压度大于Mpa.
二、工作原理
原理框图如下：
#
三、功能特点
1.外观：全密封防水设计，采用食品级高强度ABS塑料材质，超大液晶屏，数字显示清楚；
2.机芯：采用干式水表机芯，确保水表字轮显示永久清晰，不受水质影响；
3.玻璃：表玻璃采用食品级透明高强度有机玻璃，有效防止外来物品对水表的损坏，防冻性能好；
4.电池：国标14505电池理论寿命6-8年，我公司18505电池实际寿命6-8年，容量提高倍；
卡：采用多点星形发讯设计，方便用户准确有效进行刷卡；
6.基表外壳：基表外壳全铜材质，采用二次静电喷涂防腐抗氧化工艺，基表永不腐蚀；
7.防拆热缩膜：杜绝了人为恶意拆表，并对接头起到有效防腐蚀、永不生锈的作用；
8.静态低功耗：我公司静态电流比国际低倍以上，我公司低于10μA，国际规定25μA 以下；
？
9.高强度防水性能：所有电子原器件均采用食品级专业电子灌封胶密封，防水性能高，安全可靠。
四、水表使用说明
用户需要手持IC卡去水管理部门缴纳一定的水费，再将IC卡插入家中的水表卡槽里（或者刷一下）就能开阀门使用水了。
射频卡智能冷水表计量和监控数据是通过水表和液晶显示并用射频卡传递数据，液晶显示如下图所示：
A显示水量体积单位：
B显示容量为五位整数。
C 特定状态显示内容为：“本次购量”，“剩余用量”，“累计用量”，
“阀关”,“阀开”，“交费”“换电池”，“限制本次购量”，“卡错”，“攻
击”，“换电池”，“E-01[EE错]”，“E-03[受磁攻击]”，“E-07[内部电池电
压过低]”。
1、显示“本次购量”：即本次存入用户卡购买的水量，将射频IC卡放在读卡位置即显示“本次购量***M3，然后会累加到原来剩余用量。
2、显示“剩余用量”：即每次读用户卡或到显示报警水量时，均显示“剩余用量XXXM”。
3、显示“累计用量”。
即使用用户卡充值及查询时，到最后一项显示为“累计用量XXXM”。
表示此水表总共使用的水量。
…
4、显示“交费”：表示已购水量已经达到警惕水量，应及时购水。
5、显示“卡错”：读卡距离太远或者非本水表的射频卡。
6、显示“阀关”：表示水表阀门处于关闭状态。
7、显示“阀开”：表示阀门打开。
8、显示“限制本次购量”：表示超过限购水量。
9、显示“E-01”：表示水表电路板故障，存储器错误。
10、显示“Ｅ-0３”“检漏”：表示水表收到强磁干扰。
11、显示“换电池”：表示电池欠压，应该及时更换电池。
五、外观布局：
~
如图二
六、配件
智能射频卡（冷水、热水表、纯净水）水表配备接管，连接螺母，橡胶密封圈2只，热收缩膜2张。
七、外形尺寸：
水表连接尺寸如图
八、安装使用说明：
1.选用水表规格应该以常用流量为宜，不能单凭管道口径来确定水表口径。
水表使用时被测水的水温和水压应符合主要技术性能1和2条要求。
2. 水表安装时表壳上的箭头方向必须与水流方向一致，立式安装，
安装地点应能防止暴晒，污染和水淹，且便于拆装和观察，寒冬季节应采取保温措施。
~
3. 锅炉进水端安装水表时必须安装止回阀，防止热水和蒸汽回流损坏水表。
4. 水表和仪表罩壳上严禁搁置任何物品。
应注意，防湿，防潮，严禁水滴渗入水表和仪表内损坏仪表，影响用户正常使用。
5. 长期使用后，杂物堵塞或零件磨损等原因引起误差。
水表上的铅封用户不得启动，发现不正常现象应通知自来水公司或物业公司检修。
特别告示：注意安装预留尺寸必须符合水表外形尺寸安装要求，由于预支留尺寸不足造成水表外壳受损坏，责任自负。
九、服务承诺产品实行“三包”原则：
１、凡属质量原因所造成的水表故障，本公司实行“三包”自购买日起为期2年。
２人为造成的损坏，本公司负责收费检修，按检修项目保用三个月。
３、由于安装不当造成水表损坏不属“三包”范围。
十、【用户须知】：
1. 使用用户卡请正面持卡，按箭头方向插入导向槽，IC卡务必插入到底。
#
2. 将新购水的用户卡插入，显示屏显示新购水量。
拔出用户卡后，显示屏显示可用水量*（可用水量=原表内可用水量+IC卡中的新购水量）。
3. 本表的计量基准是机械式水表。
当预付费系统出现故障，暂无法修复时，应以机械指针读书为收费依据。
4. 因意外原因阀门关闭，用户将用户卡重新插入后，如有剩余水量阀门仍可打开。
用户按上述操作后仍不能打开阀门时请及时与销售或制造单位联系，请勿擅自拆封。
5. 用户必须将用户卡插拔一次后，方可重新购水
6. 当电池欠压，显示屏显示“电压低”，二十四小时后，如仍不更换电池，自动关闭阀门；更换新电池后，如有剩余水量阀门约一分钟后打开，或再插入一次用户卡，阀门也会自动打开。
十一、运输存储
1、智能水表运输和拆封不应受到剧烈冲击，应根据GB/T15464-1995《器仪表包装通用技术条件》的规定运输和储存。
2、智能水表应保存在原包装内，保存的地方环境温度为-5℃～40℃，相对湿度不超过70%，空气中无腐蚀性气体。
