IC卡智能水表使用说明书
智能IC卡水表说明
智能IC卡水表说明创展同成IC卡智能水表，是近年来为适应自来水公司实行自动化管理而研制开发的一种新型自动计费器具。
该产品的问世，极大的方便了广大用户，既免去了自来水公司上门抄表的麻烦，又杜绝了社会上一些不法分子的不良行为，是用户的保护神，为供水部门的科学管理，公正合理，量器控制现代化提供了有力的技术支持。
产品已通过国家计量批准，是响应国家节水政策，为用户服务的最佳计量器具。
一、概述创展同成系列IC卡智能水表是一种以接触式智能加密卡（以下简称IC卡）为媒介，在售水管理系统与IC卡智能水表之间传递数据，使智能水表根据用户预付费水量对用户用水进行有效控制-输入水量自动开阀供水，剩余水量不足时，阀门将自动关断一次并提示用户购水，水用尽阀门自动关断，并具有汉字显示，实现了先付费后用水的预付费功能。
二、主要技术参数计量等级：B级压力损失：≤0.10 MPa工作电压：DC3.6V工称压力：≤1.0MPa动态工作电流：350µA左右静态工作电流：≤10µA显示方式：LCD液晶显示显示范围：0-999999.99m3阀门动作时间：≤55阀门耐用性：大于6000次IC卡使用寿命：≥10万次显示分辩率：0.1 m3电池设计寿命：≥8年常用口径：DN15，DN20，DN25计量单位：10L计量精度：电子部分为：±1%综合精度：±2% IC卡数据加密高次函数运算加密外形尺寸： 口径 连接 螺纹 长 宽 高mmDN15 G3/4B 165 82 110 DN20G1B19582110三、 功能说明液晶所有显示：3.1购水功能3.1.1首次插入用户卡后，水表显示：同时开阀3.1.2随后依次显示剩余水量和累计用水量：（用户可以随时插入用户卡查询剩余水量和累计用水量）每屏显示时间3秒，显示完成后用户可以把卡拿走 3.2限购功能用户的水表内存在大量的水时，超过了设定的充值限时，用户购水后插表会出现下列显示：3.3报警功能：用户使用水量减少到报警水量时或者到零时，水表会自动关阀，并出现如下提示：当剩余水量大于零时，插入用户卡可以开阀继续用水。
辰智水表使用说明
辰智水表使用说明
1、智能水表安装好以后，需从IC卡中的有关信息才能启动和运行，使用时IC卡必须放在卡读写区位置(如果显示屏不显示，将卡上下左右晃动一下)，待显示屏显示完数据后方能取走卡。
2、管理部门通过智能水表用水管理软件对卡开户和充值，用户把用户卡放在智能水表的读写区，智能水表显示屏显示用户卡中的剩余水量：“购买量XX”(显示数值的单位为m3)，之后显示“开阀”并同时打开阀门供水，此时可将用户卡拿走，能正常用水了。
3、智能水表开阀供水以后，智能水表内的微电脑将根据用水量自动核减相应的余量。
4、再次将用户卡放入读写区，显示屏显示此次用水后用户表内中的剩余水量“可用余量XX”。
5、用水过程中若剩余水量减为“0”，则智能水表自动关闭阀门。
6、将用户卡放入读写区，若显示屏显示“余量不足”，则提示用户卡中剩余水量不足，用户必须持卡到管理部门交费充值后，方可再次使用。
7、若显示屏显示电池符号和“关阀”，表示电池低电，智能表已自动关阀，需要更换电池才能正常工作。
请通知物业专业人员处理。
8、在用户卡智能水表阀门打开以后，如果用户卡丢失或者损坏，可到管理部门办理补卡手续。
智能水表使用说明书
智能水表使用说明书目录一、概述二、技术参数三、操作（使用）说明四、安装说明五、故障处理说明六、附件一、概述系列智能表是按照 CJ/T133-2007中华人民共和国城镇建设行业标准《IC 卡冷水水表》和中华人民共和国国家标准 GB/T778-2007 《饮用冷水水表和热水水表》的技术要求，由公司设计生产制造。
该系列智能表技术先进、性能优良、结构合理、计量准确、可靠。
该智能表具有以下显著特点：1、始动好；2、基表采用四位指针、五位字轮，明确、易读；3、阀门采用悬浮结构、开关扭矩小；寿命长、可靠；4、表阀一体，结构合理；二、主要技术参数1、流量范围2、相对误差2.1 从包括最小流量至分界流量（不含）的流量低区，最大允许误差为±5%；2.2 从包括分界流量至过载流量（含）的流量高区，当水温≤30°时；最大允许误差为±2%;当水温＞30°时；最大允许误差为±3%。
3、工作温度：冷水水表：0.1℃～30℃；热水水表：0.1℃～90℃；4、工作压力：≤1.0MPa5、压力损失：≤0.063MPa6、安装环境：B类-安装在户内的固定式IC卡水表7、电磁环境：E1-住宅、商业和轻工业8、工作电流：静态：（ 5～6）uA9、工作环境温度：5℃～55℃；10、流动剖面敏感度等级：U10、D5。
11、存储环境温度：-5℃～55℃；12、安装尺寸与重量水表外形示意图：安装尺寸与重量表三、操作使用用户使用本表时应到管理部门营业处去开户、建档，购买相应的水量的用户卡。
用户卡在初次使用时必需在指定的表上使用，否则可能造成不必要的损失。
将射频卡靠近水表塑料壳体的读卡标志区处，按动按键,听到”嘀”的一声表示刷卡成功.在按按键的同时液晶显示“rd IC”表示检测到射频卡，如显示“END”表示卡操作正常，如显示“E rr XXX”表示可能有问题.请重新放一下卡的位置,再试一下,如还有问题请与管理部门联系.当水表剩余量小于设定的报警值时(本表出厂时设定报警值2.0 m3),阀门关闭告警，同时显示请充值标志,用户发现关阀后可刷用户卡或按按键将阀门开启。
水控机说明书 智能IC卡水控机
智能IC卡水控机系统说明书一、产品简介1.1产品介绍智能IC卡水控机是广州荣士电子自主研发的的智能控水设备，运用其多年的行内研发经验，整合了国内市场上所有水控机的优点，在功能上做到“人有我优，人无我有〞，是国内独家中文液晶显示非接触式IC卡阶梯费率水控机。
实现以philips mifare1非接触式IC卡作为电子钱包预付费的方式，实时扣取卡内金额，通过对电磁阀的开关控制来实现精准的计费节约用水。
水控机是在单机的环境下工作，无需联网，参数设置和数据采集都是通过相应的功能卡来完成。
简单易用的软件操作系统，能够便捷顺利地完成IC卡发卡，充值，挂失和财务报表等操作，有效地提高IC卡管理效率。
我公司还专为一卡通系统软件提供完备的开发接口，能无缝嵌入任何一卡通系统，已广泛应用于学校，工厂，酒店等大型一卡通系统。
1.2产品结构示意图1.2.1结构示意图1.2.2水控机中文液晶显示画面<-->待机画面消费画面提示画面1.3产品特点●中文液晶显示，操作提示齐全。
●一机多卡，按流量(升)／时间计费，放卡取水，卡离断水。
●计时控水模式下精确到1秒，计量控水模式下按照流量计的精度最小可到达0.01升。
●阶梯式价格计费方式，不同累计用量按不同的价格收费。
●防“滴水不走表〞的偷水行为●可接入企业或学校的其它IC卡系统〔如考勤系统、门禁系统、售饭系统等〕实现一卡通。
●有一体机和分体机可供选择，按实际安装环境实行一体或分体安装。
●系统配套设备简单易用，软件功能齐全，操作简便，免培训，根本上不需要维护。
二、技术参数收费方式：计时、计量可选。
用水方式：放卡出水，卡离自动关水。
费率：阶梯费率扣费，先扣费后出水。
计量单位：金额以分为单位，时间以秒为单位，流量以升为单位(流量精度为0.01升)。
用水时间段：四个可设时用水时间的间段。
用水量控制：可按每天或每月限量用水。
电磁阀：电磁阀直接电压控制模式或电磁阀防驳接偷水的加密控制模式。
水控机说明书 智能IC卡水控机
智能IC卡水控机系统说明书一、产品简介1.1产品介绍智能IC卡水控机是广州荣士电子有限公司自主研发的的智能控水设备，运用其多年的行内研发经验，整合了国内市场上所有水控机的优点，在功能上做到“人有我优，人无我有”，是国内独家中文液晶显示非接触式IC卡阶梯费率水控机。
实现以philips mifare1非接触式IC卡作为电子钱包预付费的方式，实时扣取卡内金额，通过对电磁阀的开关控制来实现精准的计费节约用水。
水控机是在单机的环境下工作，无需联网，参数设置和数据采集都是通过相应的功能卡来完成。
简单易用的软件操作系统，能够便捷顺利地完成IC卡发卡，充值，挂失和财务报表等操作，有效地提高IC卡管理效率。
我公司还专为一卡通系统软件提供完备的开发接口，能无缝嵌入任何一卡通系统，已广泛应用于学校，工厂，酒店等大型一卡通系统。
1.2产品结构示意图1.2.1结构示意图1.2.2水控机中文液晶显示画面<-->待机画面消费画面提示画面1.3产品特点●中文液晶显示，操作提示齐全。
●一机多卡，按流量(升)／时间计费，放卡取水，卡离断水。
●计时控水模式下精确到1秒，计量控水模式下按照流量计的精度最小可达到0.01升。
●阶梯式价格计费方式，不同累计用量按不同的价格收费。
●防“滴水不走表”的偷水行为●可接入企业或学校的其它IC卡系统（如考勤系统、门禁系统、售饭系统等）实现一卡通。
●有一体机和分体机可供选择，按实际安装环境实行一体或分体安装。
●系统配套设备简单易用，软件功能齐全，操作简便，免培训，基本上不需要维护。
二、技术参数收费方式：计时、计量可选。
用水方式：放卡出水，卡离自动关水。
费率：阶梯费率扣费，先扣费后出水。
计量单位：金额以分为单位，时间以秒为单位，流量以升为单位(流量精度为0.01升)。
用水时间段：四个可设时用水时间的间段。
用水量控制：可按每天或每月限量用水。
电磁阀：电磁阀直接电压控制模式或电磁阀防驳接偷水的加密控制模式。

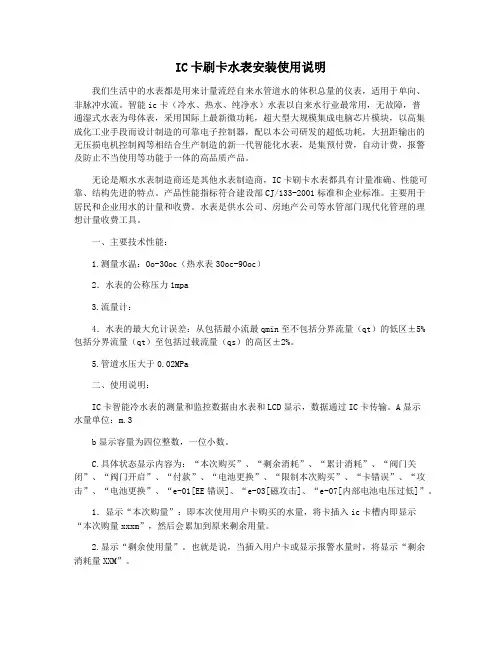

IC卡刷卡水表安装使用说明
IC卡刷卡水表安装使用说明我们生活中的水表都是用来计量流经自来水管道水的体积总量的仪表，适用于单向、非脉冲水流。
智能ic卡（冷水、热水、纯净水）水表以自来水行业最常用，无故障，普通湿式水表为母体表，采用国际上最新微功耗，超大型大规模集成电脑芯片模块，以高集成化工业手段而设计制造的可靠电子控制器，配以本公司研发的超低功耗，大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表，是集预付费，自动计费，报警及防止不当使用等功能于一体的高品质产品。
无论是顺水水表制造商还是其他水表制造商，IC卡刷卡水表都具有计量准确、性能可靠、结构先进的特点。
产品性能指标符合建设部CJ/133-2001标准和企业标准。
主要用于居民和企业用水的计量和收费。
水表是供水公司、房地产公司等水管部门现代化管理的理想计量收费工具。
一、主要技术性能：1.测量水温：0o-30oc（热水表30oc-90oc）2．水表的公称压力1mpa3.流量计：4．水表的最大允计误差：从包括最小流最qmin至不包括分界流量（qt）的低区±5%包括分界流量（qt）至包括过载流量（qs）的高区±2%。
5.管道水压大于0.02MPa二、使用说明：IC卡智能冷水表的测量和监控数据由水表和LCD显示，数据通过IC卡传输。
A显示水量单位：m.3b显示容量为四位整数，一位小数。
C.具体状态显示内容为：“本次购买”、“剩余消耗”、“累计消耗”、“阀门关闭”、“阀门开启”、“付款”、“电池更换”、“限制本次购买”、“卡错误”、“攻击”、“电池更换”、“e-01[EE错误]、“e-03[磁攻击]、“e-07[内部电池电压过低]”。
1．显示“本次购量”：即本次使用用户卡购买的水量，将卡插入ic卡槽内即显示“本次购量xxxm”，然后会累加到原来剩余用量。
2.显示“剩余使用量”。
也就是说，当插入用户卡或显示报警水量时，将显示“剩余消耗量XXM”。
3．显示“累计用量”。
IC卡智能水表使用说明书
尊敬的用户您好：在安装本表之前请先详细阅读使用说明书！IC卡智能水表使用说明书一、安装注意事项：1、IC卡智能水表与其它电子产品一样，请勿将水表安装在阳光直晒处。
2、热水箱出水处应加装Y型可清洗式过滤器，安装前新装管道请用压力水冲洗干净。
3、供电支路中应安装漏电保护断路器，并有良好接地线。
4、所有水表总供电要求安装需有配电箱、漏电保护开关；对应每个出水口，在距离地面2米或以上位置，安装一个220V的二、三插座,直接在插座上插上配置的开关电源安全供电给水表使用。
5、注意水表水流方向（按底部箭头所示），管道要有回水，否则开始刷卡扣费出冷水.水表要求水平安装。
6、热水箱与出水口压力差≥6m(0。
06Mpa~0.4Mpa），压力不够可以用自动增压泵增压。
7、调试：出厂的原始费率是1分/升。
若需调整请用“管理卡”调整。
8、软件安装、开户发卡、充值、退卡、清卡、报表查询、备份、调整费率等操作.9、当出水端的水压大于进水端水压时，水表不刷卡即可流水,即反方向不刷卡可流水,安装时请注意防止水串流的现象，或者管道中加装止回阀.10、当水表安装调试完毕正式使用时,为了防止学生拆开水表不刷卡用水,请在IC卡水表进水端加装防盗扣。
二、水表液晶显示屏显示:1、待机时滚动显示时间、日期:2、刷卡时水表屏幕金额按水表流量递减扣费显示如下：3、当卡上金额消费完时显示：三、IC卡智能水表使用流程：1、打开水龙头，把IC卡垂直插入水表卡槽感应区内不要拿开，水表显示屏显示卡余额水表开始扣费出水.2、当不需要再用水时,把IC卡直接从卡槽拔出，停止扣费水表关阀停水。
3、当不拿开卡，直接关掉水龙头停止出水，水表过了16秒会发出报警“嘀、嘀、嘀”提醒用户拔卡。
当需要继续用水时,重复第2步即可.四、注意事项：1、本水卡不再挂失，请注意妥善保管.2、IC卡不能折弯、钻孔、接近高温如有人为损坏,不作更换。
3、严禁把任何生活用品、杂物放在IC卡水表表面上，以免影响水表的正常使用。

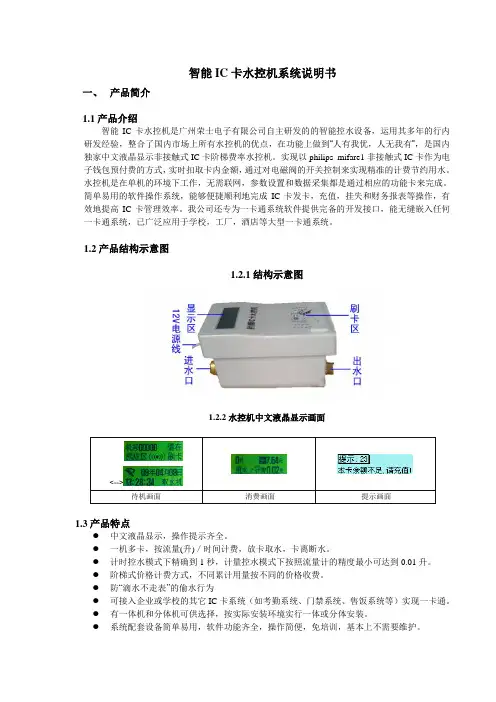

水控机说明书 智能IC卡水控机
水控机说明书智能IC卡水控机智能IC卡水控机系统说明书一、产品简介1.1产品介绍智能IC卡水控机是广州荣士电子有限公司自主研发的的智能控水设备，运用其多年的行内研发经验，整合了国内市场上所有水控机的优点，在功能上做到“人有我优，人无我有”，是国内独家中文液晶显示非接触式IC卡阶梯费率水控机。
实现以philips mifare1非接触式IC卡作为电子钱包预付费的方式，实时扣取卡内金额，通过对电磁阀的开关控制来实现精准的计费节约用水。
水控机是在单机的环境下工作，无需联网，参数设置和数据采集都是通过相应的功能卡来完成。
简单易用的软件操作系统，能够便捷顺利地完成IC 卡发卡，充值，挂失和财务报表等操作，有效地提高IC卡管理效率。
我公司还专为一卡通系统软件提供完备的开发接口，能无缝嵌入任何一卡通系统，已广泛应用于学校，工厂，酒店等大型一卡通系统。
1.2产品结构示意图1.2.1结构示意图●实行一体或分体安装。
●系统配套设备简单易用，软件功能齐全，操作简便，免培训，基本上不需要维护。
二、技术参数收费方式：计时、计量可选。
用水方式：放卡出水，卡离自动关水。
费率：阶梯费率扣费，先扣费后出水。
计量单位：金额以分为单位，时间以秒为单位，流量以升为单位(流量精度为0.01升)。
用水时间段：四个可设时用水时间的间段。
用水量控制：可按每天或每月限量用水。
电磁阀：电磁阀直接电压控制模式或电磁阀防驳接偷水的加密控制模式。
电源：内置稳压电路，可自动适应直流12V—24V电源。
功率：小于2W。
尺寸大小：分体机：155×90×38，一体机：135×90×108 （长*宽*高，单位mm）。
重量：分体机：0.2公斤，一体机：0.5公斤。
防水：密封胶条、密封胶。
环境温度：0ºC —60ºC。
环境湿度：随意。
三、设备安装与接线3．1安装须知A、水流方向必须与水控机底壳标的箭头方向一致，否则出现正常刷卡后不出水现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、用途及适用范围
本企业生产制造的LXSZ（R）-15/20型IC卡智能水表是以旋翼式多流束水表（铜壳）为基表，适用于单向、非脉冲水流。
产品性能指标符合GB/T 《冷水水表》国家标准和CJ/T 133-2001《IC卡冷水水表》建设部标准，热水水表还符合JB/T 8802-1998《热水水表》机械部标准。
主要用于住宅和企事业用水的计量与收费工作，热水水表独有的热量测量功能○1可以为合理收费提供科学的、定量的依据，是自来水公司和房产物业公司等自来水收费管理部门现代化管理的理想计量收费器具。
注：LXSZ型为IC卡智能冷水水表；LXSZR型为IC卡智能热水水表（包括具备热量测量功能和不具备热量测量功能两种热水水表）。
二、功能及特点
一户一卡
具有预付费功能
电子采样，计量准确、精确度高、性能稳定、安全可靠
LCD汉字显示功能
具有余量不足报警功能
具有防窃水功能
具有电池欠压保护功能
具有阀门自动维护功能
具有数据回抄功能
具有赊欠功能
多种事件记录功能，12个月用水量、最近100天用水量记录功能
最近100天热量记录功能○1
内置精确时钟，可实现阶梯收费（配合管理软件）
支持水、电、气、热“一卡通”功能
三、主要技术参数
项目冷水水表热水水表
公称口径DN15、DN20
计量等级B级
压力损失ΔP≤ M Pa
公称压力1MPa
环境温度0℃—40℃0℃—55℃
相对湿度≤93%
介质温度0.3℃—40℃30℃—90℃
电源锂亚柱式电池
原理框图如下：
注：冷水表不具备测温元件。
控制器通过安装在基表上的电子发讯装置采集基表的水量脉冲信息，换算成为相应的用水量。
（热水水表基表上安装有数字温度传感器，用于测量热水温度，环境水温可以预先设定，通过用水量和用水温度可以积算出用热量○1。
）IC 卡作为信息载体，可以用于设置表内参数、充值、回读表内信息或者发出特定的控制指令。
LCD 显示水表状态、水量信息。
电机和减速机构用于控制阀门。
电池提供能源。
五、 使用 水表显示说明
请换电池干扰
开关
购余
总断线月请充值泄漏
数值显示：冷水表显示6位整数，1位小数；热水表显示4位整数，3位小数；
时间显示：第一位显示上“-”表示年、月、日；第一位显示下“-”表示时、分、秒； “8”： 1到8表示分表号，“0”表示未开户（不显示表明未做系统设置）； 请换电池：电池电压低，需要更换电池；
请换电池：电池电压过低，已进入关阀保护模式；
请充值：剩余水量小于预设报警水量，提示用户及时充值； 请充值：可用水量为零，进入关阀保护模式； 月：当月用量 总：总用量 购：本次购量 余：表内余量
▲：指示计量单位；
：阀门处于人为控制状态，含强制开关阀、维护开关阀、测试开关阀； 开：阀门处于打开状态； 关：阀门处于关闭状态； 泄漏：水表处于泄漏状态；
断线：水量传感器断线（或者温度传感器断线○1），进入关阀保护模式； 干扰：违规操作表计或水量传感器损坏，进入关阀保护模式。
IC 卡及其使用
采用大容量逻辑加密卡作为传输介质，并对卡上数据采用动态加密，以保证数据传输的安
M 3 ℃
kWh
○
1 ○
1
全。
一张用户卡可管理电能表、燃气表、冷水水表、热水水表及预留热量表，即支持一卡多表。
卡片分类
用户卡：用于开户、充值、销户、换表，由用户持有，一户一卡。
清零卡：系统功能卡，用于清除表内用户信息、水量信息、水表状态信息，由用水管理部门持有。
校时卡：系统功能卡，用于校正表内时钟，由用水管理部门持有。
检测卡：系统功能卡，用于强制开关阀门，回抄数据，由用水管理部门持有。
维修卡：系统功能卡，用于水表状态恢复。
用户卡的保管
“用户卡”使用或存储时应避免折叠、扭曲、沾染油污或水，避开高温、高湿、强磁场，勿用金属物摩擦。
为保护卡片，不可长期将用户卡插在水表中。
用户卡操作须知
插卡：保持卡片含芯片面方向朝上，按箭头方向插入卡座导向槽，直至感觉卡片接触卡座底部。
指示灯
插卡正确提示：水表将显示“good”，表内指示灯闪烁一次，提醒用户可以拔出卡，同时分屏显示（每屏3秒）本次购水量（无购量不显示此屏）、剩余量、总用量、温度○1、总
用热量○1。
插入非本系统卡或插卡方式不正确，没有提示。
充值提示：当表内剩余水量小于设定的报警水量时，水表报警关阀一次○2，显示屏显示“请充值”，用户插任意卡，水表开阀，当表内剩余水量为零时，水表自动进入赊欠状态，直至实际赊欠水量大于允许赊欠水量，水表关阀，显示屏显示“请充值”。
用户购水充值插入表后方可开阀（重新购水前，用户应将用户卡向水表中正常的插拔一次）。
阀门维护：水表每隔一段时间（用水管理部门设定，一般为15天左右），水表会自动开关阀门一次○2，阀门状态翻转时间间隔约15秒钟，显示屏显示“”标志。
用户注意事项
购水：请携带用户卡到指定的销售网点购水，将用户卡交给营业员，报出购水量或者购水金额即可。
用户卡损坏或遗失：请到营业点按照规定办理补卡手续。
水表不认卡：用户插卡后水表出现错误提示。
请检查用户卡，插卡方向是否正确、是否为本表的用户卡、或者卡片有油污或水痕。
若卡上有水痕，请用干布擦试干净后重试。
若水表一直不认卡，请联系管理部门。
水龙头不出水：请用户将用户卡正确插入表中，观察LCD，显示“请充值”，请购水充值；显示“”
标志，水表处于阀门维护状态，15秒内可自动打开阀门；如显示“请换电池”、“断线”、“干扰”等状态时，请与管理部门联系；如显示屏未显示异常状态（同时显示阀门状态为开），正确插入用户卡后阀门不能打开，请与管理部门联系。
换表：水表因故障不能正常供水，用户应立即通知管理部门前来处理。
如更换水表，则由管理部门将水表中的剩余水量转存到新表中。
本表的计量基准是机械式水表。
当电路板出现故障，暂无法修复时，应以机械指针读数作为计量依据。
6 安装
安装尺寸
H W
L
公称口径（DN）mm长度L mm宽度W mm高度H mm螺纹D
1516585107G3/4B
2019585107G1B
安装注意事项
选用水表规格应以常用流量为宜，不能单凭管道口径来确定水表的口径，水表使用时被测水的环境水温和水压应符合技术参数要求。
水表安装时表壳上的箭头方向必须与水流方向一致，安装必须水平。
安装地点应能防止曝晒、受污染和水淹，且便于拆装和观察的场所，寒冬季节应采取防冻措施。
水表和仪表罩壳上严禁搁置任何物品。
注意防湿、防潮，严禁水滴渗入水表和仪表内损坏仪表，影响用户正常使用。
锅炉进水端安装冷水水表时必须装止回阀，防止热水和蒸汽回流损坏水表。
长期使用后，杂物堵塞或零件磨损等原因引起误差，须检修后使用。
水表壳体不得拆卸，发现不正常现象应通知管理部门检修。
特别告示：注意安装预留尺寸必须符合水表外形尺寸安装要求，以免由于预留尺寸不足造成水表外壳受拉力损坏。
7 运输存储
智能水表运输和拆封不应受到剧烈冲击，应根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和储存。
智能水表应保存在原包装内，保存的地方环境温度为-5℃～40℃，相对湿度不超过70%，空气中无腐蚀性气体。
