水表知识培训计划水表检测中心工作性质：检定维修管理水表，满足计量水表要求目的：保障水表正常运行，为收费和用户提供服务一，水表基础知识1，水表型号，规格，种类，等级，运行原理2，怎样看水表读数3，未来水表发展趋势4，嫩江水司现状及水表升级二，水表安装要求1，旧楼水表安装2，水表出户安装（1）多路管安装（2）单管安装三，水表监督与管理1，水表监督（封铅的管理）2，水表管理，(维修单的回复)（对内对外的管理）3，电脑化水表管理（三号一体）4，检定规程的周期检定和轮换5，故障水表的更换四，相关法规1，计量法相关规定2，黑龙江省城市供水条例3，黑河市盗取供水处理办法五，水表自转原因与分析六，水表服务规范备注：学习互动关于加强饮用水水表监督管理的通知饮用水安全直接关系到广大群众的身体健康，饮用水生产和供水过程中与饮用水接触的输配水设备，如水表，对饮用水水质有一定影响，应当引起重视。
住房城乡建设部2008年6月发布的CJ266-2008《饮用水冷水表安全规则》行业标准，对水表表壳材料提出明确要求，同时还规定，饮用水管网中不得新安装和换装灰铸铁表壳的水表。
为加强饮用水水表的监督管理，做好饮用水安全保障工作，现就进一步规范饮用水水表生产、使用和监管的工作要求通知如下：一，生产企业对水表的质量负责，要严格按照国家有关法规、标准和技术规范的要求生产水表，要使用符合《饮用水冷水表安全规则》的原材料进行生产，产品上市前要通过检验等手段证明其产品符合有关法规、标准和技术规范要求。
禁止生产不符合要求的水表。
二，二、质检部门要加强水表制造计量器具许可的监管，规范水表的计量器具型式价工作，严格水表计量器具许可现场考核，强化证后监管，确保水表计量性能确可靠。
三，三、水表选用单位必须选用符合国家标准规定要求的产品，严把进货质量关。
住房城乡建设部门要加强对水表使用的监督检查，发现问题，严肃处理。
四、卫生部门要规范水表的卫生安全评价工作，加强对水表的卫生安全评价，对卫生安全评价不合格的水表，要向住房城乡建设部门和质检部门通报相关信息。

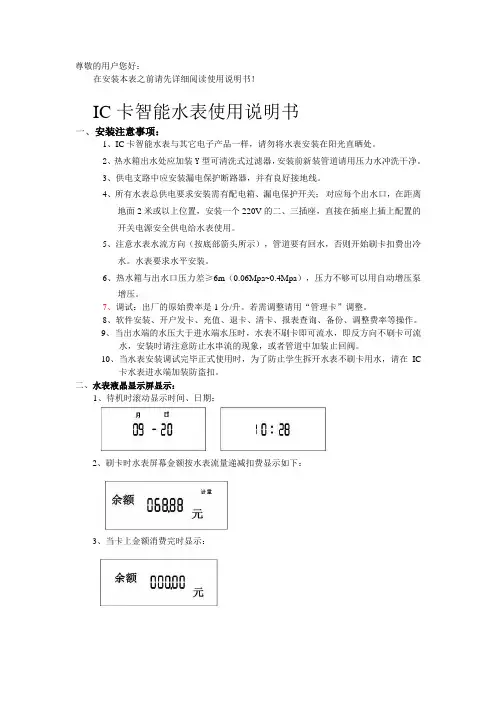

IC卡智能水表使用说明书
尊敬的用户您好：在安装本表之前请先详细阅读使用说明书！IC卡智能水表使用说明书一、安装注意事项：1、IC卡智能水表与其它电子产品一样，请勿将水表安装在阳光直晒处。
2、热水箱出水处应加装Y型可清洗式过滤器，安装前新装管道请用压力水冲洗干净。
3、供电支路中应安装漏电保护断路器，并有良好接地线。
4、所有水表总供电要求安装需有配电箱、漏电保护开关；对应每个出水口，在距离地面2米或以上位置，安装一个220V的二、三插座，直接在插座上插上配置的开关电源安全供电给水表使用。
5、注意水表水流方向（按底部箭头所示），管道要有回水，否则开始刷卡扣费出冷水。
水表要求水平安装。
6、热水箱与出水口压力差≥6m（0.06Mpa~0.4Mpa），压力不够可以用自动增压泵增压。
7、调试：出厂的原始费率是1分/升。
若需调整请用“管理卡”调整。
8、软件安装、开户发卡、充值、退卡、清卡、报表查询、备份、调整费率等操作。
9、当出水端的水压大于进水端水压时，水表不刷卡即可流水，即反方向不刷卡可流水，安装时请注意防止水串流的现象，或者管道中加装止回阀。
10、当水表安装调试完毕正式使用时，为了防止学生拆开水表不刷卡用水，请在IC卡水表进水端加装防盗扣。
二、水表液晶显示屏显示：1、待机时滚动显示时间、日期：2、刷卡时水表屏幕金额按水表流量递减扣费显示如下：3、当卡上金额消费完时显示：三、IC卡智能水表使用流程：1、打开水龙头，把IC卡垂直插入水表卡槽感应区内不要拿开，水表显示屏显示卡余额水表开始扣费出水。
2、当不需要再用水时，把IC卡直接从卡槽拔出，停止扣费水表关阀停水。
3、当不拿开卡，直接关掉水龙头停止出水，水表过了16秒会发出报警“嘀、嘀、嘀”提醒用户拔卡。
当需要继续用水时，重复第2步即可。
四、注意事项：1、本水卡不再挂失，请注意妥善保管。
2、IC卡不能折弯、钻孔、接近高温如有人为损坏，不作更换。
3、严禁把任何生活用品、杂物放在IC卡水表表面上，以免影响水表的正常使用。
JFS智能水表使用说明书(印刷版)
JFS智能水表使用说明书科技有限公司（使用前请仔细阅读说明书）1一、用途及范围：用来计量及控制流经自来水管道水的体积总量。
该表具有高可靠性，高精度、低功耗的特点。
各项参数符合国标（GB/T778.1-3-2007）和城镇建设行业标准（CJ/T133-2012）的要求.二、功能特点：1、使用射频卡，无任何外露电极, 防潮性能较好，使用方便。
2、用户卡经过双密钥加密，一卡一密。
3、具有一卡一表，或一卡多表的功能。
24、具有剩余水量不足时，提示用户及时购水。
5、具有电池电压过低时，提示用户更换电池。
6、具有数据回读功能，当用户持卡到管理中心购水时，可以将该卡所对应水表中的累计用水量，电池状态，干扰次数等回读到管理中心。
7、始动流量小，精度高。
8、显示功能：对于本次购水量，剩余水量，累计用水量等参数可以在液晶屏上进行有效的显示，用户可以通过用户卡查看表中的剩余水量和累计用水量信息。
三、技术参数说明：1、技术指标：3使用温度： 0℃-40℃（冷水） 0℃-90℃（热水）使用湿度：≤95% 工作电压： 3.0V-3.6V静态工作电流：≤3μA液晶屏显示范围：00000.0-99999.9防护等级：IP652、最大误差：电子显示读数和机械读数最大误差为±0.15%3、流量指标：5四、 使用说明：1、用户开户：水表安装后在没有刷用户卡时阀门已经开启，这时使用的是本水表的透支水量，当用户第一次向该表刷用户卡时，表明该表已开户，将自动扣除已用水量。
2、用户购水：用户将购过水的用户卡放到水表的射频感应区，模块就会显示如图1，显示“”说明正在交换数据 ，接着6显示新购量如图2图1（正在交换数据）图2（本次新购1 m 3）3、读数方法：用户平时想查看自己的用水情况时，将用户卡放到水表的射频感应区唤醒水表，这时在液晶屏上依次显示您最新的累计用水量，剩余水量、新购水量等参数如下图：7（说明刷卡正确）（显示累计水量为１０７.2 m 3）（显示剩余水量为５５.９m 3）（显示本次新购３０m 3）４、刷卡错误：如用户在刷卡的过程中刷卡太快或者没放对最佳位置时将会显示错卡字符接着显示累计、剩余、新购水量。
智能水表使用说明书
智能水表使用说明书目录一、概述二、技术参数三、操作（使用）说明四、安装说明五、故障处理说明六、附件一、概述系列智能表是按照 CJ/T133-2007中华人民共和国城镇建设行业标准《IC 卡冷水水表》和中华人民共和国国家标准 GB/T778-2007 《饮用冷水水表和热水水表》的技术要求，由公司设计生产制造。
该系列智能表技术先进、性能优良、结构合理、计量准确、可靠。
该智能表具有以下显著特点：1、始动好；2、基表采用四位指针、五位字轮，明确、易读；3、阀门采用悬浮结构、开关扭矩小；寿命长、可靠；4、表阀一体，结构合理；二、主要技术参数1、流量范围2、相对误差2.1 从包括最小流量至分界流量（不含）的流量低区，最大允许误差为±5%；2.2 从包括分界流量至过载流量（含）的流量高区，当水温≤30°时；最大允许误差为±2%;当水温＞30°时；最大允许误差为±3%。
3、工作温度：冷水水表：0.1℃～30℃；热水水表：0.1℃～90℃；4、工作压力：≤1.0MPa5、压力损失：≤0.063MPa6、安装环境：B类-安装在户内的固定式IC卡水表7、电磁环境：E1-住宅、商业和轻工业8、工作电流：静态：（ 5～6）uA9、工作环境温度：5℃～55℃；10、流动剖面敏感度等级：U10、D5。
11、存储环境温度：-5℃～55℃；12、安装尺寸与重量水表外形示意图：安装尺寸与重量表三、操作使用用户使用本表时应到管理部门营业处去开户、建档，购买相应的水量的用户卡。
用户卡在初次使用时必需在指定的表上使用，否则可能造成不必要的损失。
将射频卡靠近水表塑料壳体的读卡标志区处，按动按键,听到”嘀”的一声表示刷卡成功.在按按键的同时液晶显示“rd IC”表示检测到射频卡，如显示“END”表示卡操作正常，如显示“E rr XXX”表示可能有问题.请重新放一下卡的位置,再试一下,如还有问题请与管理部门联系.当水表剩余量小于设定的报警值时(本表出厂时设定报警值2.0 m3),阀门关闭告警，同时显示请充值标志,用户发现关阀后可刷用户卡或按按键将阀门开启。
水表培训1.pptx
杨传晓
主要内容
• 1.水表的型式和分类 • 2.水表的构成 • 3.流量基本知识 • 4.不同基表之间的区别 • 5.讨论
一，水表的型式和分类
• 水表是流量计中的一种，是采用速度式原理或容积式原理、采用全机 械式结构、测量可饮用水的流量计。
• 水表可以附加远传和控制等功能，称远传水表和带电子装置水表。 • 除了带电子装置水表外，最新国际建议和国际标准草案将基于电子与
关于量程比
• 量程比是最大测量范围和最小测量范围之 比。量程比越大，量程越大，水表越灵敏 技术要求越高。
• 量程比Q3/Q1从以下值中选取： • 10 12.5 16 20 25 31.5 40 50 63 80 • 100 125 160 200 250 315 400 500 630800 • 以上值可以按系列向更高值方向扩展
误差曲线
误差E（%）
5
2 0 -2
-5
Q1
Q2 0.2Q3 0.3Q3 0.5Q3 Q3
流量Q
Q4
四，各型号水表一些区别
• 1，普通水表DN15和DN20的区别在于计量 机构的进水孔不一样、计数器前三个齿轮 不一样
• 2，普通表与节水表相比，表壳与计量机构 都不一样。
水表的一些区别
• 表壳按材料分为：灰铁，球铁，精品球铁， 黄铜
• 我们的厂标是高区±1%，低区±4%.
6，关于校表
• 1，校表方法是容积法，校表台自身台位误差为 ±0.2%.
• 测量点应该为七个，一般测两到三个。 • Q1，1/2(Q2+Q1) ,Q2，
1/3(Q3+Q2),2/3(Q3+Q2) ,Q3,Q4 • 误差为
V示 V实 100 % V实
智能水表培训手册..
3.2无线远传水表特点及功能
1、无线频率自校准技术：有效避免无线信号由于温度变化引起的频 率偏移，保证了无线信号接收可靠性。 2、电磁波唤醒技术：无线水表在休眠时可自动检测到抄表信号，降 低了水表的功耗。 3、迟滞采样技术：通过程序对采样信号的滤波判断，有效防止了管 道抖动造成的采样误差。 4、全密封设计：所有线路全部环氧树脂密封，无外露电极，密封性 好，保证了电路板在潮湿的环境中长期稳定工作。
1.3按照介质的温度： (1)冷水水表 介质下限温度为0℃、上限温度为30℃的水表。 (2)热水水表 介质下限温度为30℃、上限为90℃或130℃或180℃的水表。 说明：当不指明时，一般水表均指冷水水表。 问：冷水表是否可以用热水表替代？ 答：可以，不过您是否觉得大材小用，浪费了吗？
1.4按计数器是否浸入水中： 按水表的计数器是否浸入水中分为湿式水表和干式水表及液封水表。 典型的性能区别在于水表的表玻璃是否承受水压、水表机械传感器与数 器的传动是直接齿轮联动还是磁钢传动。 简单的讲就是，水表内过水的时候，看表头内是否进水。不进水的 就是干式水表，进水的就是湿式水表。至于液封水表看计数器是否被密 封隔离，并且被液体完全浸泡就可以了。 我公司的多流束水表、防滴漏水表均为湿式水表。
1.问: 管道上进行水表安装时，基表与阀门的先后次序是？ 答：参照进水口的方向，先安装表后安装阀，所谓： “表阀一体”，不可“发飙”（阀表）。 2.问: 常见的水压运算单位是什么？运算关系如何？ 答：有Mpa，公斤，bar，标准大气压。 1公斤水压=0.1Mpa=1bar=100Kpa,例如：楼层 为7米，那么1楼水表将承受至少7公斤的水压。
好,保3.1.5预付费功能：先付费后用水，实现预付费功能。可与我公司的水、 电、气、热公用一张卡实现一卡通功能。其中MF1卡可实现校园 一卡通。 3.1.6剩余量不足报警提示功能：剩余量为2吨时关阀报警，重刷用户 卡可打开水表阀门继续使用。 3.1.7定时开关阀功能：延长电池使用寿命，避免阀门锈死。
水表基本知识培训PPT课件
•
说明: 国际建议R49—1：2000(E)在水表的
定义中已将基于电磁或电子原理并用于测量水的
23
旋翼式水表误差特性
• 误差特性
•
旋翼式水表的误差特性用水表的示值
误差E与流量之间的关系来表示。旋翼式水
表的误差特性曲线见图2—11。其特征为：
在小流量时，误差急剧偏负；随着流量增
至分界流量附近，误差曲线快速向正向移
动，并达到一个峰值；当流量继续增大时，
误差曲线又向负方向偏移。
24
•
可编辑修改
8
水表行业现状
• 2.水表行业现状 • 一、产品状况
• 我国的水表产品主要分小口径民用水表和大口径工业用 表两大类。小口径水表实行过全国统一设计，至今这种型 号的旋翼多流束水表仍在市场上唱主角。大口径水表的工 艺制造水平以及热水表与发达国家相比有较大的差距。 随着改革开放，我国水表行业与国外同行的合作也打开了 局面，宁波水表厂、福州水表厂、连云港水表厂等分别与 德国MEINECKE公司、德国ZENNER公司和意大利 MADD—ALENA公司合作成立了合资公司或引进了先进 技术。同时，水表行业各制造企业也自力更生，相继开发 了许多新产品，如直读式水表、干式水表、大口径插入式 水表、大口径拆卸式水表、液封式水表、远传水表等。建 设部“一户一表”政策的推出、居住户安全意识和法律意 识的加强则推动了这些发展。
9
水表行业现状
• 据国家质检总局有关材料、中国计量协会水表 工作委员会统计和近年来承担国家监督抽查的单 位调查，截至2002年底，包括预付费水表等智能 水表企业在内，我国水表制造企业取得计量器具 制造许可证的约有300家，年产量超过3000万台， 年产量超过50万台的企业有12家左右。我国的水 表出口量近年来也大幅增长，2002年的出口量超 过250万台。目前国内最大的水表企业为宁波水 表股份有限公司(前身为宁波水表厂)，2002年的 产量为217万台，产值1.7亿元，另据英国ABB公 司在2000年的统计，宁波水表股份有限公司在国 际水表市场中的流通产品已占4％，规模排名进人 世界前十位。
智能水表培训手册PPT幻灯片
13
3.1.5预付费功能：先付费后用水，实现预付费功能。可与我公司的水、 电、气、热公用一张卡实现一卡通功能。其中MF1卡可实现校园 一卡通。
关系，我公司的多流束水表与防滴漏水表量程比均为80,因此精度 是一样的。
9
2 电子控制模块
电子控制模块分以下几大类： 1、预付费智能模块 2、无线远传智能模块 3、M-BUS光电直读智能模块 4、485有线远传智能模块
问：是否不同的电子控制模块装配上不同口径的水表基表就构成了现 有的全部水表类产品？
问：CPU卡水表的研发需要哪些工作？ 答：CPU卡水表由于内部涉及ESAM模块，所以必须有第三方的参与才可
以进行，由第三方提供ESAM模块，指令流，甚至卡片。目前公 司的CPU卡水表合作方为北京华大智宝，公司的合作伙伴还有北 京握奇等公司。
12
3.1.2零功耗技术：使内附电池使用寿命大大提高，保证使用8年以上。 3.1.3电动悬浮球阀技术：具有压损小、磨损小、功耗小、不结垢的特
目前，我公司使用的大口径水表均为超声波水表，纯机械式的（连 利基表）不再使用。根本原因是质量无法控制，根据市场使用反馈，连 利基表频繁出现字轮卡死、指针晃动、传感器损坏等诸多问题，正逐渐 被超声波水表替代。
5
1.2按照安装方向分： 按安装方向通常分为水平安装水表和立式安装水表(又称立式表)，指
安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表 水平安装、用“V”代表垂直安装。
8
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.5 按驱动叶轮的水流束数： 旋翼式水表按驱动叶轮的水流束数，分为多流束水表和单流束水
表(简称单流表)。 我公司使用的多流束水表FS-D系列水表、防滴漏水表严格的讲都
属于多流束水表，只是针对特殊客户要求的பைடு நூலகம்防滴漏”特点，额外增加
的一种水表种类。
问：我公司的多流束水表与防滴漏水表哪个精度更高些？
答：一样的。水表的精度只与量程比R=Q3/Q1有关，与始动流量没有 关系，我公司的多流束水表与防滴漏水表量程比均为80,因此精度 是一样的。
第二章 智能水表分类
我公司的智能水表同样由水表基表和电子控制模块 2部分组成。
1.水表基表：
水表的分类原则有许多，下面是常用的分类方法： 1.1按照口径分：
DN8,DN15,DN20，DN25,DN32,DN40统称为小口径水表，DN50 及其以上口径统称为大口径水表，我公司DN8与DN15水表外径一样。
第三章 产品介绍
3.1非接触IC卡水表 3.2无线远传水表 3.3光电直读水表 3.4一表多卡用水控制器 3.5大口径超声波水表 3.6非接触IC卡大口径超声波水表
3.1非接触IC卡水表特点及功能
3.1.1非接触IC卡技术：在水表外壁采用无线方式传输数据，解决了防水、 防潮、防攻击的难题。目前我公司使用的非接触IC卡有E5557卡 MF1卡、CPU卡。
2 电子控制模块
电子控制模块分以下几大类： 1、预付费智能模块 2、无线远传智能模块 3、M-BUS光电直读智能模块 4、485有线远传智能模块
问：是否不同的电子控制模块装配上不同口径的水表基表就构成了现 有的全部水表类产品？
答：是的，但不完全是。因为部分产品由于磨具、传感器等原因不能 够完全兼容，必须重新开发。
当水表名称不指明时，一般均为水平安装水表。
问：立式水表是否可以水平安装或者卧式水表是否可以立式安装？ 答：原则上必须按照水表规定的安装方向安装，如果不考虑水表计量精
度的话，方向不限制。
1.3按照介质的温度： (1)冷水水表 介质下限温度为0℃、上限温度为30℃的水表。 (2)热水水表 介质下限温度为30℃、上限为90℃或130℃或180℃的水表。 说明：当不指明时，一般水表均指冷水水表。
问：CPU卡水表的研发需要哪些工作？ 答：CPU卡水表由于内部涉及ESAM模块，所以必须有第三方的参与才可
以进行，由第三方提供ESAM模块，指令流，甚至卡片。目前公 司的CPU卡水表合作方为北京华大智宝，公司的合作伙伴还有北 京握奇等公司。
3.1.2零功耗技术：使内附电池使用寿命大大提高，保证使用8年以上。 3.1.3电动悬浮球阀技术：具有压损小、磨损小、功耗小、不结垢的特
2、中华人民共和国城镇建设行业标准 CJ/T 133-2019 IC卡冷水水表 3、中华人民共和国城镇建设行业标准 CJ/T 224-2019 电子远传水表 4、中华人民共和国国家计量鉴定规程 JJG 162-2019冷水水表检定规程 5、CJ/T 188-2019 户用计量仪表数据传输技术条件 6、DL/T 645—2019 多功能电能表通讯规约 概括讲：
点， 实现防锈蚀、防堵塞的目的。电动球阀还有一项技术叫“三 防”设 计，保证阀门在任何情况下都不会泄露。 3.1.4全密封设计：所有线路全部环氧树脂密封，无外露电极，密封性 好,保证了电路板在潮湿的环境中长期稳定工作.
3.1.5预付费功能：先付费后用水，实现预付费功能。可与我公司的水、 电、气、热公用一张卡实现一卡通功能。其中MF1卡可实现校园 一卡通。
问：冷水表是否可以用热水表替代？ 答：可以，不过您是否觉得大材小用，浪费了吗？
1.4按计数器是否浸入水中： 按水表的计数器是否浸入水中分为湿式水表和干式水表及液封水表。
典型的性能区别在于水表的表玻璃是否承受水压、水表机械传感器与数 器的传动是直接齿轮联动还是磁钢传动。
简单的讲就是，水表内过水的时候，看表头内是否进水。不进水的 就是干式水表，进水的就是湿式水表。至于液封水表看计数器是否被密 封隔离，并且被液体完全浸泡就可以了。 我公司的多流束水表、防滴漏水表均为湿式水表。
2、取消始动流量 水表在始动的情况下计量是非常不准确的，既然是不准确的这个参数就没有太 大意义。但习惯上我们会用始动流量这个参数衡量一个水表的敏感度。我公司 水表始动流量：防滴漏<多流束<干式表。
3、增加了水表的温度等级 水表(包括冷水水表和热水水表),按水温范围分级,制造商可选择水温等级,冷水 水表一般选择T30或T50,水温在水表的入口处测量。水表表盘无明确标示就默 认为冷水表。
只要是智能水表必定遵守国家标准。IC卡水表同时又遵守CJ/T 1332019行业标准，远传水表同时又遵守CJ/T 224-2019行业标准并执行不 同的通讯规约。
新国标需要注意的几个地方：
1.取消水表等级之分。 水表无A\B\C\D之分，用量程比R=Q3/Q1表示。由于习惯 问题，我们要知道R=80优于96国标的B级表，但达不到C级 表的标准。因此，量程比越大，水表精度越高。
目前，我公司使用的大口径水表均为超声波水表，纯机械式的（连 利基表）不再使用。根本原因是质量无法控制，根据市场使用反馈，连 利基表频繁出现字轮卡死、指针晃动、传感器损坏等诸多问题，正逐渐 被超声波水表替代。
1.2按照安装方向分： 按安装方向通常分为水平安装水表和立式安装水表(又称立式表)，指
安装时其流向平行或垂直于水平面的水表，在水表的度盘上用“H”代表 水平安装、用“V”代表垂直安装。
3.1.6剩余量不足报警提示功能：剩余量为2吨时关阀报警，重刷用户 卡可打开水表阀门继续使用。
3.1.7定时开关阀功能：延长电池使用寿命，避免阀门锈死。
智能水表培训手册
河南新天科技股份有限公司 2019.10.07 版本1.0
目录
第一章 第二章 第三章 第四章
相关标准介绍 智能水表分类 产品介绍 常见问题解答
第一章 相关标准介绍
1、国家标准 中华人民共和国国家标准 GB/T778-2019 封闭满管道中水流量 的测量 饮用冷水水表和热水水表
