张力放线计算书
张力放线布线计算公式
张力放线布线计算公式第一步：按下列公式制作放线模板f=kl2+4*(kl2)3/(3l2) ⑴k=G/(0.816H) ⑵式中：f -弛度，m；l -档距,m；k -模板模数；G -导线（或牵引绳）单位长度重量，kg/m；H -预选张力，N。
①施工前，按既定的G值，预选不同的H值，分别制出不同k值的模板，②制作模板的比例，应和线路断面图的比例相同。
第二步：选定张力山地放线段，可在用放线模板选出的H i值得基础上，再按公式⑶分别计算出与相对应的张力机出线张力T Hi，以其中最大值作为选定的张力机出线张力。
T Hi= H i/εi- ﹝(aG*Σh i)/i﹞*﹝(εi-1)/(εi-εi-1)﹞⑶式中：H i -用模板选定的第i档的放线张力，N；T Hi -与H i相对应的张力机出线张力，N；i –由张力机到预选张力档前档的档数，张力机至邻塔也算一档；h1、h2……h i -由张力机到预选张力档为顺序的各档悬挂点间高差（张力机到邻塔悬挂点间高差为h1），牵引侧悬挂点高者取正值，低者取负值，m；Σh i -由张力机出线口到预选张力档悬挂点间高差；Σh i= h1+h2……+h i,m；ε -放线滑车综合摩擦系数。
第三步：展放牵引绳或导线时，应分别验算导引绳、导线是否上扬，以使采取相应的防止上扬的措施验算上扬的计算公式l S= (l1/cosφ1+ l2/cosφ2)/2+T H(h1/l1+h2/l2)/(aG) ⑷式中l S -被验算杆塔的垂直档距，m；l1、l2 -被验算杆塔的前、后档距，m；h1、h2 -被验算杆塔的前、后档悬挂点高差（邻塔悬挂点低时取正值，高时取负值），m；φ1、φ 2 -被验算杆塔的前、后档悬挂点高差角φ=tg-1(h i/ 1i) ；T H -验算上扬时的架空线张力（N），验算导引绳时取T H=T QZ,验算牵引绳时取T H=T zd,验算导线时取T H=T dzG -被验算架空线的单位长度重量，kg/m；当被验算杆塔的垂直档距l S≥0时，该塔不发生上扬，l S＜0时，则该塔将发生上扬。

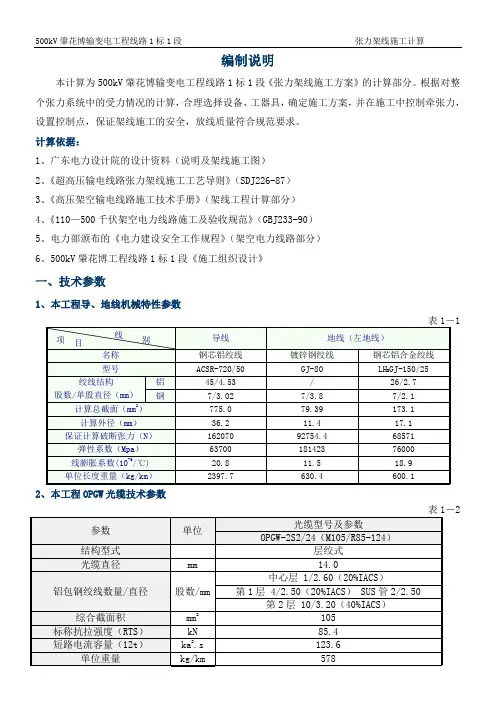

张力放线计算书
编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。
根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。
计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数2、本工程OPGW光缆技术参数2、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。
二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下： 1、主牵、张设备的选择 ――主牵引机额定牵引力：P ≥m ×K P ×T P (式2－1) 其中：m ：同时牵放子导线根数，m ＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取K P ＝0.33 T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N ），经查T P ＝162.07kN这样：P ≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T ＝K T ×T P (式2－2)其中：K T ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取K T ＝0.2 这样：T ＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t 主牵引机，4×5t 主张力机可满足要求。
2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。
架线计算方法
1.放线牵张力计算（1）模拟放线弧垂，选取控制档、放线模板K 值。
（2）计算控制档水平张力： Kw T n 22= 式中：nT ——控制档水平张力，t ；2w ——导线单位重量，t ； K ——模板K 值。
（3）计算张力机出口张力：])1()1([1002000--∑-=εεεεn h w T T n n n式中：T ——张力机出口张力，t ；n ——放线段内滑车数； 0n ——张力场与控制档间滑车数；ε——滑车摩擦系数；h ∑——控制档与张力场累计高差，m ，控高为“+”。
（4）计算初始牵引力：])1()1([1000--∑+=εεεεn h w NT k p n n0P ——初始牵引力，t ；0k ——取1.1 ；N ——导线展放根数 ； 1w ——牵引绳单位重量，t ；h ∑——牵引场与张力场累计高差，m ，牵高为“+”。
（5）计算最终牵引力：N n h w T k p n nn ].)1()1([200--∑+=εεεε （6）计算最大牵引力：N n h w T k p n n])1()1(['200max --∑+=εεεε∑'h ——控制档与张力场累计高差，m 。
(需要假设每一档为控制档，分别计算各档为控制档时的P max ，取其中最大值）2.双滑车选择（1）滑车承重超过额定荷载的杆塔悬挂双滑车。
滑车承重计算：1F =202212)sin 2()]([A NT h h N w ++=A 1802⨯απ式中： 1F ——放线时滑车承重，t ； 2w ——导线单位重量，t ； N —— 一次展放导线根数 ；1h 、2h ——前后垂直档距，m ； 0T ——展放导线张力，t 。
α——转角塔转角度数（°）。
（2）紧线时，转角塔滑车承重增加明显，需将紧线张力代入验算滑车承重。
（3）滑车与导线包络角超过30°的塔悬挂双滑车。
滑车与导线包络角计算：和差化积：B A B A B A a a a αααcos cos 2)cos()cos(=-++所以也有： 2sin cos cos 2)cos(cos 2θααϕB A B A a a -+=式中：——导线在滑车上的包络区间所对的圆心角，称为包络角，( °)；、——放线滑车两侧导线的悬垂角，( °)；——滑车的水平转角。
张力放线计算书
编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。
根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。
计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数12、本工程OPGW光缆技术参数－22、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。
1－41－5二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下：1、主牵、张设备的选择――主牵引机额定牵引力：P≥m×KP ×TP(式2－1)其中：m：同时牵放子导线根数，m＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取KP＝0.33T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N），经查TP＝162.07kN这样：P≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T＝KT ×TP(式2－2)其中：KT ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取KT＝0.2这样：T＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t主牵引机，4×5t主张力机可满足要求。
2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。
张力放线计算--样表(新) (version 1)
168
30.7
12.9
0.2422517
0
187.5
0
38.3
0
#4103 #4103+1
154.5 157.4
--
--
24.6
11.8
51.6
25.4
34.9
--
10.016
--
--
--
#4104
10 430 43.7
0 0 0
#4104 158.7
--
11.0 24.8
----
#4105
11 196 6.3 0.1698205
-0.033871338 -0.00327197 -0.041538593 0.024299285 0.148527708
0.999426421 0.999994647 0.999137397 0.999704787 0.988990023
107401
108050
109734
110326
114374
19.8
22.4
27.7
25.6
0.419264
0.345312
0.390684
0.484064 0.446167
24.02
19.78
22.38
27.73
25.56
0.0
0.0
0.0
0.0
0.0
0.00
13.60
0.00
0.00
41.15
364.80
492.88
321.31
963.19
411.36
104416
--
--
--
#4112
18 542 25.4
张力放线计算书
编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。
根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。
计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数2、本工程OPGW光缆技术参数2、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。
二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下：1、主牵、张设备的选择――主牵引机额定牵引力：P≥m×KP ×TP(式2－1)其中：m：同时牵放子导线根数，m＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取KP＝0.33T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N），经查TP＝162.07kN这样：P≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T＝KT ×TP(式2－2)其中：KT ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取KT＝0.2这样：T＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t主牵引机，4×5t主张力机可满足要求。
2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。
张力放线计算
108 张力放线计算
张力放线计算
一、张力机和牵引机之间杆塔数最多改为30
第二篇（《输电线路施工计算》软件说明书）第九章（关于“放线”）《第二节关于“张力放线计算”》561页之表格第11行中，“张力机和牵引机之间杆塔数，最多为23”改为：“张力机和牵引机之间杆塔数，最多为30”
（修改原因：甘肃送变电公司周有林先生：特殊情况下N=23偏小）。
二、求张力机出口张力时和牵引机牵引力时用不同的阻力系数
某些公司在计算张力机出口张力时，滑车对被展放线绳的阻力系数往往取较小数值，而在计算牵引机牵引力时，滑车对被展放线绳的阻力系数取较大数值（详见：蔡生泉《高压架空输电线路张力架线》），为此，滑车对被展放线绳的阻力系数改为2种，以适合不同用户。
当仅用1个阻力系数时，将一个相同的数值分别填入即可。
说明：在计算“被牵线绳的滑车包络角”等时，取2种阻力系数的平均值参加计算，以使计算结果与设定的条件更相近。
（修改原因：华东送变电公司梅生杰建议）。
三、可分别计算地线、牵引绳、导线的展放
为适用于分别计算展放地线、牵引钢丝绳、导线，取消公用数据；对每一计算上述各线绳同样按“被牵线绳”对待，分别输入“自重”、“阻力系数”、“地物参数”等，分别计算和打印计算结果。
四、计算“被牵线绳总长”
增加了计算“被牵线绳总长”。
五、提示“控制档”
增加了提示“控制档”所在的位置。
张力放线计算书
编制说明本计算为500kV肇花博输变电工程线路1标1段《张力架线施工方案》的计算部分。
根据对整个张力系统中的受力情况的计算，合理选择设备、工器具，确定施工方案，并在施工中控制牵张力，设置控制点，保证架线施工的安全，放线质量符合规范要求。
计算依据：1、广东电力设计院的设计资料（说明及架线施工图）2、《超高压输电线路张力架线施工工艺导则》（SDJ226-87）3、《高压架空输电线路施工技术手册》（架线工程计算部分）4、《110—500千伏架空电力线路施工及验收规范》（GBJ233-90）5、电力部颁布的《电力建设安全工作规程》（架空电力线路部分）6、500kV肇花博工程线路1标1段《施工组织设计》一、技术参数1、本工程导、地线机械特性参数2、本工程OPGW光缆技术参数2、放线施工段本工程导线、地线、OPGW光缆同期采用张力放线，共分二个放线施工段。
二、主要机具的选择根据《超高压架空输电线路张力架线施工工艺导则（SDJJS2-87）》，机具选择如下： 1、主牵、张设备的选择 ――主牵引机额定牵引力：P ≥m ×K P ×T P (式2－1) 其中：m ：同时牵放子导线根数，m ＝4K P ：主牵引机额定牵引力的系数，一般0.25～0.33，本工程取K P ＝0.33 T P ：被牵放导线(ACSR-720/50导线)的保证计算拉断力（N ），经查T P ＝162.07kN这样：P ≥4×0.33×162.07≥213.94kN――主张力机单根导线额定制动张力：T ＝K T ×T P (式2－2)其中：K T ：主张力机单根导线额定制动张力的系数，一般取0.17～0.2，，本工程取K T ＝0.2 这样：T ＝0.2×162.07＝32.42kN根据计算结果，我公司已有的加拿大天柏伦25t 主牵引机，4×5t 主张力机可满足要求。
2、主牵引绳、导引绳的选择――主牵引绳的选择应与主机的选择配套，使用抗扭结构钢丝绳。
