高空作业车can总线故障浅析

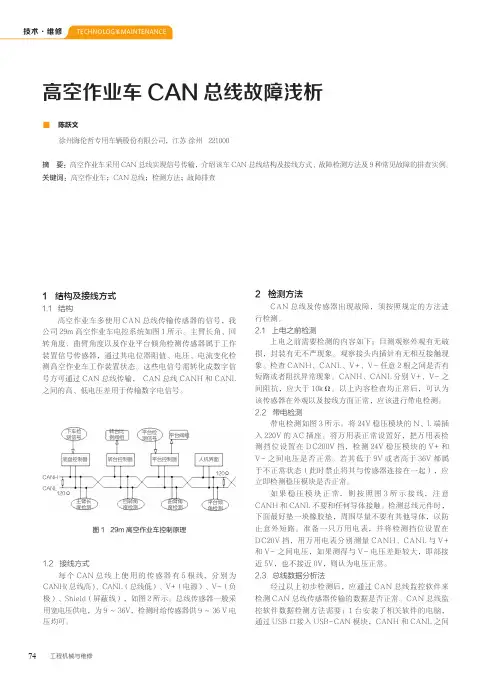

74工程机械与维修TECHNOLOGY& MAINTENANCE 技术·维修1 结构及接线方式1.1 结构高空作业车多使用CAN 总线传输传感器的信号，我公司29m 高空作业车电控系统如图1所示。
主臂长角、回转角度、曲臂角度以及作业平台倾角检测传感器属于工作装置信号传感器，通过其电位器阻值、电压、电流变化检测高空作业车工作装置状态。
这些电信号需转化成数字信号方可通过CAN 总线传输， CAN 总线CANH 和CANL 之间的高、低电压差用于传输数字电信号。
高空作业车CAN 总线故障浅析■陈跃文徐州海伦哲专用车辆股份有限公司，江苏 徐州 221000摘 要：高空作业车采用CAN 总线实现信号传输，介绍该车CAN 总线结构及接线方式、故障检测方法及9种常见故障的排查实例。
关键词：高空作业车；CAN 总线；检测方法；故障排查1.2 接线方式每个CAN 总线上使用的传感器有5根线，分别为CANH(总线高)、CANL（总线低）、V+（电源）、V-（负极）、Shield（屏蔽线），如图2所示。
总线传感器一般采用宽电压供电，为9～36V，检测时给传感器供9～36 V 电压均可。
2 检测方法CAN 总线及传感器出现故障，须按照规定的方法进行检测。
2.1 上电之前检测上电之前需要检测的内容如下：目测观察外观有无破损，封装有无不严现象。
观察接头内插针有无相互接触现象。
检查CANH、CANL、V+、V-任意2根之间是否有短路或者阻抗异常现象。
CANH、CANL 分别V+、V-之间阻抗，应大于10kΩ。
以上内容检查均正常后，可认为该传感器在外观以及接线方面正常，应该进行带电检测。
2.2 带电检测带电检测如图3所示。
将24V 稳压模块的N、L 端插入220V 的AC 插座。
将万用表正常设置好，把万用表检测挡位设置在DC200V 挡，检测24V 稳压模块的V+和V-之间电压是否正常。
若其低于9V 或者高于36V 都属于不正常状态（此时禁止将其与传感器连接在一起），应立即检测稳压模块是否正常。

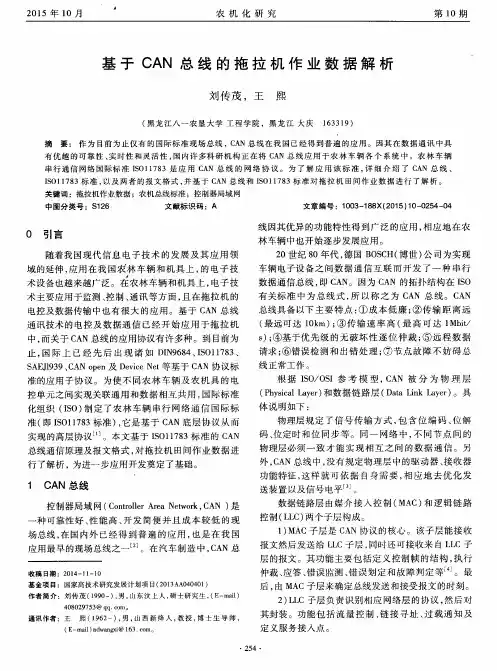

基于 CAN 总线的拖拉机作业数据解析
