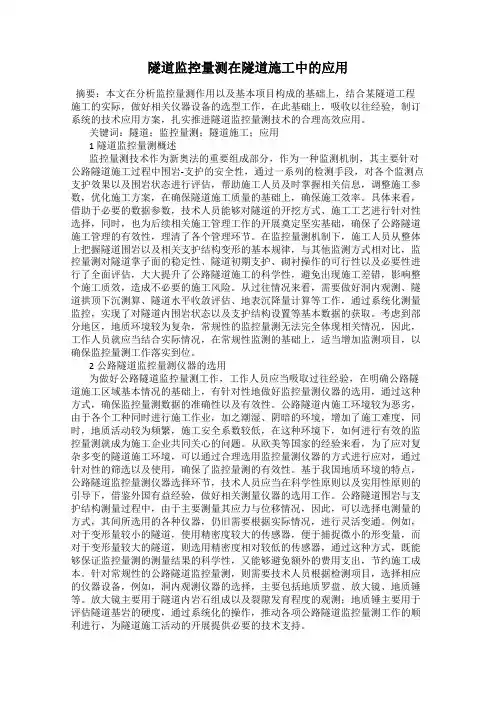

隧道监控量测在隧道施工中的应用
隧道监控量测在隧道施工中的应用摘要：本文在分析监控量测作用以及基本项目构成的基础上，结合某隧道工程施工的实际，做好相关仪器设备的选型工作，在此基础上，吸收以往经验，制订系统的技术应用方案，扎实推进隧道监控量测技术的合理高效应用。
关键词：隧道；监控量测；隧道施工；应用1隧道监控量测概述监控量测技术作为新奥法的重要组成部分，作为一种监测机制，其主要针对公路隧道施工过程中围岩-支护的安全性，通过一系列的检测手段，对各个监测点支护效果以及围岩状态进行评估，帮助施工人员及时掌握相关信息，调整施工参数，优化施工方案，在确保隧道施工质量的基础上，确保施工效率。
具体来看，借助于必要的数据参数，技术人员能够对隧道的开挖方式、施工工艺进行针对性选择，同时，也为后续相关施工管理工作的开展奠定坚实基础，确保了公路隧道施工管理的有效性，理清了各个管理环节。
在监控量测机制下，施工人员从整体上把握隧道围岩以及相关支护结构变形的基本规律，与其他监测方式相对比，监控量测对隧道掌子面的稳定性、隧道初期支护、砌衬操作的可行性以及必要性进行了全面评估，大大提升了公路隧道施工的科学性，避免出现施工差错，影响整个施工质效，造成不必要的施工风险。
从过往情况来看，需要做好洞内观测、隧道拱顶下沉测算、隧道水平收敛评估、地表沉降量计算等工作，通过系统化测量监控，实现了对隧道内围岩状态以及支护结构设置等基本数据的获取。
考虑到部分地区，地质环境较为复杂，常规性的监控量测无法完全体现相关情况，因此，工作人员就应当结合实际情况，在常规性监测的基础上，适当增加监测项目，以确保监控量测工作落实到位。
2公路隧道监控量测仪器的选用为做好公路隧道监控量测工作，工作人员应当吸取过往经验，在明确公路隧道施工区域基本情况的基础上，有针对性地做好监控量测仪器的选用，通过这种方式，确保监控量测数据的准确性以及有效性。
公路隧道内施工环境较为恶劣，由于各个工种同时进行施工作业，加之潮湿、阴暗的环境，增加了施工难度，同时，地质活动较为频繁，施工安全系数较低，在这种环境下，如何进行有效的监控量测就成为施工企业共同关心的问题。
监控量测技术在高速公路隧道中的应用
监控量测技术在高速公路隧道中的应用李卫星;张瑜【摘要】@@ 济(源)邵(原)高速公路项目的乔庄隧道穿过黄土状亚粘土、砂岩和泥质粉砂岩的强风化、弱风化层,围岩强度较低,遇水易软化,节理裂隙发育,隧道两端洞口埋深较浅,自稳能力差,严重威胁着施工安全.在施工的过程中,对围岩及衬砌结构的应力和位移进行了跟踪监控,获得了大量的原始数据,且都及时反馈于施工中,为在不同围岩情况下实施不同的施工方法提供了科学依据,为安全顺利的施工提供了保障.【期刊名称】《交通世界（建养机械）》【年(卷),期】2010(000)001【总页数】4页(P124-127)【作者】李卫星;张瑜【作者单位】济源市公路管理局;济源市公路管理局【正文语种】中文济（源）邵（原）高速公路项目的乔庄隧道穿过黄土状亚粘土、砂岩和泥质粉砂岩的强风化、弱风化层，围岩强度较低，遇水易软化，节理裂隙发育，隧道两端洞口埋深较浅，自稳能力差，严重威胁着施工安全。
在施工的过程中，对围岩及衬砌结构的应力和位移进行了跟踪监控，获得了大量的原始数据，且都及时反馈于施工中，为在不同围岩情况下实施不同的施工方法提供了科学依据，为安全顺利的施工提供了保障。
概况济（源）邵（原）高速公路工程东起河南省济源市轵城镇耿章村附近，与二（连浩特）广（州）高速公路济源至洛阳段连接，大致平行省道温邵线（S312），路线沿济源市南部山岭向西，经轵城镇、承留镇、大峪镇、王屋乡、下冶乡、邵原镇，止于河南省济源市与山西省阳城县交界处的西阳河，接山西省运城市境内规划的东（镇）蒲（掌）高速公路，路线全长约59.771km，是河南省高速公路规划网中的省级干线公路，也是河南省西北部通往山西省的主要出口路之一。
图1 乔庄隧道地质构造总体分布表1 乔庄隧道主要监控量测项目及量测频率序号项目名称量测元件量测频率1-15天 16天-1个月 1-3个月＞3个月1 净空收敛 JSS30型收敛计乔庄隧道是济邵高速公路的重点控制工程之一，隧道进洞口位于济源市王屋乡乔庄村，出口位于王屋乡官地村，属侵蚀剥蚀低山丘陵区（Ⅱ）。
隧道施工中监控测量技术的应用
因此， 监 控测 量 技 术在 隧 道 施 工 中的 应 用 非常 广 泛 ， 促 进 隧 道 工程 施 工 环节 向信息 化 、 现 代化 的方 向发 展 ， 同时 为 隧道 施工 提供 技术 性 的保 障 。
３ 、 监控 测 量技 术在 隧道 施 工 中的应 用
施工 中只有科学 、 合理的应用监控测量技术 ， 才能保证隧道工程的顺利实施。 本文 主 要 针对 隧 道 工程 施 工 中监 控 测 量技 术 的应用 以及 监 控 测 量工 作 的有
进行和施工质量及安全， 隧道施工监控测量技术的应用显得尤为重要。本文通过对隧道工程进行研究， 探讨一下在隧道施工中监控
测 量 技术 的 应用 。 关 键词 ： 隧 道施 工 ； 监控 测量
监控测量技术的应用是隧道施工中极其重要的环节 。 一方面可保 障隧道
施工 工程 的稳 定 性 和实 用性 ； 另一 方 面保 证 隧道 施工 的质 量 和安 全 。 因此在
４ 、隧道 施 工 中监 控 测量 的 方法
监控测量技术方法主要是 ： 取隧道工程合理的测量点进行监控、 测量 ， 制
二、 隧道施 工 中监控 测量 工作 探讨
以 隧道施 工 中 的监 控测 量技 术 为研 究对 象 ， 通 过 监 控测 量 工作 在 隧 道施
工 中的实 际应 用 ， 对 隧道施 工 中 的监 控测 量技 术进 行 以 下几 个方 面 的探 讨 ：
控 测量 的技术 方 法实 现 隧道施 工 测量 点 的选取 。
程的施工现场 ， 如： 通过技术性的监控、 测量对地质岩石的分布特点以及物理 特性进行研究 ， 分析隧道施工所处地理环境中的土质、 岩石层的特性， 发现其 对隧道施工的影响点， 对原始的设计方案进行针对性的修改 ， 保障对现场的 施工起到指导性的作用。在隧道施工的过程中如遇到突发事故 ， 可及时采取 相应 的措施 ， 将隧道施工 中的危险和损失降到最低 。同时在监控技术应用的 过程中， 通过对实测数据 的整理和分析 ， 及时反馈给施工单位 ， 以便施工单位 不 断 的积 累经 验 ， 在 此基 础 上不 断 的修 改 和完 善施 工 方案 。 隧道施工中最主要的是要保障周边岩层的稳定 ， 形成坚固、 稳定的支撑 结构。 通过 测量 岩 层 中的 力学 性能 ， 掌握 岩层 中的动 态 发展 ， 顺应 岩 石力 学 的 变 化 趋势 ， 采取 更 加稳 定 、 合 理 的支 护方 式 ， 制 定 有效 的施工 方 案 。 随着 隧道 工 程 施工 的 进行 ， 监控 测量 技 术 的使 用会 更加 频 繁 ， 隧 道 内部 与 外 部受 地 质 、 地 理 环境 的影 响是 不相 同 的 ， 而且 岩 土层 的 受力 会 跟 随外 部施 工 的进 展 发 生 变化 ， 出现受 力 不 均匀 的情况 ， 必 须 通 过监 控 测 量 技术 保 障 隧 道施 工 全 过 程
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2003年9月重庆大学学报Sep.2003 第26卷第9期Journal of Chongqing UniversityVol.26 No.9 文章编号:1000-582X (2003)09-0001-05监控量测技术在通渝隧道出口段中的应用Ξ李晓红1,康 勇1,顾义磊1,唐伯明2,杨 君2,胡世斌3(1.重庆大学西南资源开发及环境灾害控制工程教育部重点实验室,重庆 400044;2.重庆市公路局,重庆 400067;3.重庆交通工程监理咨询有限责任公司,重庆 400060)摘 要:重庆通渝隧道是“八小时重庆”工程的控制性工程,地质条件复杂,集涌水、岩爆、瓦斯、有害气体、塑性变形、高应力于一身,是典型的复杂条件下的长大公路隧道。
在施工过程中,严格进行了新奥法监控量测指导施工,通过开挖面地质素描、拱顶下沉、水平收敛、锚杆轴向力、喷层应力、格栅拱架压力、围岩内变形、二衬应力等多项涉及围岩稳定性及支护合理与否的参数的跟踪量测,并及时将量测数据的散点、回归图等处理信息反馈给施工,以了解隧道开挖后围岩的稳定情况及采取相应的支护措施,实践证明效果可靠,隧道出口段掘进已突破1500m 大关。
关键词:新奥法;监控量测;通渝隧道中图分类号:U456.3文献标识码:A 监控量测技术是现代隧道新奥法施工的重要组成部分,是监控围岩与结构稳定性的重要手段[1]。
在公路隧道新奥法施工中必须及时进行量测和信息反馈来修正设计参数,以达到设计合理、施工高效的目的[2]。
通渝隧道地质条件复杂,隧道埋深大,涌水频繁,过C 1、C 2煤层,并有有害气体H 2S 等,严重威胁着施工的安全。
在施工的过程中,对围岩及结构的应力和位移进行了跟踪监控,获得了大量的原始数据,且都及时反馈于施工中,为在不同围岩情况下实施不同的施工方法提供了科学依据,为安全顺利的施工提供了保障。
1 工程概况1.1 概况通渝隧道是重庆市委、市政府为改善边远区、县交通条件,而提出的“8小时重庆”工程的重点项目之一,是省道202线城(口)黔(江)路的控制性工程,位于重庆市城口县与开县交界处,为山岭重丘二级越岭公路隧道。
其起、止里程桩号为K 19+605～K 23+884,出口段为K 23+884～K 21+740(包括洞口段18m 明洞),共计2144m 。
设计路面标高为1112.78～1131.15m ,呈人字形斜坡,全长4279m ,属双向行驶的单洞两车道越岭特长隧道,变坡点桩号为K 23+275(路面标高1134.35m ),隧道方向约为202°,隧道净宽9.0m ,净高5.0m 。
其地层和构造分布如图1所示:图1 通渝隧道地层和构造总体分布示意图1.2 地形地貌隧址区位于四川盆地边缘的雪宝山区,属强烈切割的溶蚀高中山地形。
山岭走向呈西西-南东东向,地形坡度在50°左右,槽谷两侧“V ”字型冲沟发育。
1.3 工程地质及水文地质隧道穿越寒武系———三叠系大冶组(T 1d )及第四系松散层,地质构造复杂,自北而南穿越八台山-大宁厂向斜和甘泉背斜。
隧址区岩溶发育,地应力水平高,且煤层发育,对隧道围岩稳定性有重要的影响。
此隧Ξ收稿日期:2003-04-11基金项目:重庆市兴渝公路有限责任公司资助:省道202线城黔路通渝隧道信息化施工监测技术研究作者简介:李晓红(1959-),男,重庆合川人,重庆大学教授,博导,主要从事隧道灾害防治、高压水射流、环境工程等方面的研究工作。
道地质构造比较复杂,具有穿过煤层可能发生煤与瓦斯突出、存在有害气体、涌突水、岩溶、高地应力及岩爆、软弱围岩及大变形等诸多特点。
1.4 断面形式及施工方法隧道采用新奥法施工,除在洞口段采用微台阶法施工外,其余地段均采用全断面开挖,钻爆法施工。
2 监控量测的目的及项目2.1 监控量测的目的新奥法量测工作的目的是为了掌握围岩动态和支护结构的工作状态,利用量测结果修改设计和指导施工,预见事故和险情,以便及时采取措施。
量测数据经分析处理与必要的计算和判断后,进行预测和反馈,以保证施工安全和隧道稳定[3]。
2.2 测点布置及量测频率2.2.1 测点布置测点的布设以及代表性断面的选取,是监控量测的首要工作。
根据《公路隧道施工技术规范(J T J026-94)》,在施工过程中,按照10～50m 的标准选定断面,以及拱顶、拱肩、施工底板上1.5m 等典型位置布置测点。
通渝隧道设计中将间隔距离初步定为:II 类:20m ,III 类:25m ,I V 类:40m ,本文中各量测项目的测点布置及设备见图2所示。
①拱顶下沉测点(水准仪);②水平收敛测点(收敛计);③四点机械式位移计(围岩内变形);④钢筋应力计(锚杆轴向力);⑤应力计(喷层应力);⑥压力盒(格栅拱压力);⑦应力计(二衬应力)图2 各典型量测断面测点布置一览图测点应在具有代表性的地段及洞口、分叉处、大断面停车带布置,量测元件尽量靠近工作面(2m 之内),在硬岩地区,应配合应力和压力量测。
隧道周边位移、拱顶下沉、围岩内变形及地表下沉测点尽量布置在同一断面,锚杆轴向力、喷层应力、二衬接触应力等应布置在同一断面上,以便量测结果相互印证。
2.2.2 量测频率根据《锚杆喷射混凝土支护技术规范(G B50086-2001)》5.2.4条和5.3.5条规定,各类量测点应安设在距开挖面1m 范围以内并在工作面开挖后12h 内和下一次开挖之前测取初读数。
根据规范规定,开始1～15d 为1次/d ,16d ～1个月为1次/2d ,1～3个月为1次/周,>3个月为1次/月。
量测频率也可以根据施工具体情况调整,由产生的最大位移速率来确定。
通渝隧道已测数据表明,量测时间以30～50d 为宜。
2.3 监控量测的项目量测项目可分为必测项目和选测项目2类[4]。
必测项目包括锚杆拉拔力、拱顶下沉、水平收敛、掌子面地质素描,选测项目包括锚杆轴向力、围岩内变形、喷层应力、格栅拱压力、二次衬砌接触应力等[5]。
2.3.1 必测项目通渝隧道采用水准仪量测拱顶下沉,JSS30/10型伸缩数显收敛计进行水平收敛的量测,课题组采用K M -1型收敛计进行验证量测,较方便,且精度较好,但要注意基准点的选取。
锚杆拉拔力试验采用锚杆拉拔器。
拱顶下沉和水平收敛曲线用U =Ae -B/t 进行回归,代表性断面K 23+140拱顶下沉和水平收敛量测曲线图见图3,已开挖地段各测桩断面最终位移值和稳定所需天数统计见图4、图5所示。
图3 K 23+140量测断面量测成果图根据隧道已开挖地段实测数据,拱顶下沉和水平收敛曲线可分为3个阶段:1)急剧变形阶段(变形速率较大,一般在开挖及初期支护后7d 内,其当日变形速2重庆大学学报 2003年率>1mm/d );2)缓慢变形阶段(变形速率开始减缓,一般在30d 之内,其当日变形速率>0.2mm/d (水平收敛)和>0.15mm/d (拱顶下沉));3)稳定变形阶段(开挖及初期支护30后之后,当日变形速率趋于零,变形逐渐稳定)。
通过对此变形阶段的合理划分,可以为判断隧道围岩开挖后的稳定状况和及时把握二次支护时机提供科学依据。
图4 各测桩断面最终位移值统计图5 各测桩断面稳定所需天数统计图4、图5表明,已开挖地段截至K 22+620(测点编号Y S -1～50)为止,隧道围岩的自稳性较好,稳定所需天数在30d 之内,总变形量不大,大部分集中在10～20mm 之间,有少数断面变形量比较大,但仍不超过50mm ,末次量测时当日变形速率在0.005～0.025mm/d 左右,对于隧道施工很有利。
2.3.2 选测项目2.3.2.1 围岩内变形通过围岩内部位移的量测,判断隧道围岩松弛范围,我国大多采用引伸计(钻孔伸长计或位移计)法[6]。
通渝隧道出口段采用丹东前阳生产的量程为30～60mm 四点机械式位移计,量测精度为0.07mm ,各测点的深度为:1m 、2m 、3m 、4m ,数显设备采用30mm 大量程百分表。
根据现场实测数据,隧道整体变形较小,稳定情况比较好;围岩内变位值也不大(仅为0.389～1.909mm ),围岩内变形随着深度增加有减小的趋势。
2.3.2.2 锚杆轴向力了解锚杆受力状态及轴向力大小,判断围岩变形发展趋势,概略判断围岩强度下降区的界限,以及评价锚杆的支护效果,从已测断面锚杆的受力来看,所测锚杆的最大拉力为4.36K N ,不足5K N ,锚杆受力不大,应力储备充裕。
2.3.2.3 喷层应力了解喷层的变形特性及其应力状态,掌握喷层所受应力的大小,判断喷射混凝土层的稳定状况,现场采用G P L -1型和G P L -2型喷层应力计,量程有1MPa 、5MPa 、7.5MPa ,以适应不同的量测要求,二次接收仪表为G PC -1型袖珍式钢弦频率测定仪,属于本质安全型,可以防爆。
针对现场测点多的情况,后又采用PZX -1型频率巡检仪,同时可测10点,且读数较稳定,可充电,携带方便,实测得到的K 23+128断面曲线见图6。
图6 K 23+128左拱肩喷层径向应力随时间及开挖面距离变化曲线以上曲线表明,所测断面喷层应力较小,径向应力最大为0.04MPa ,切向应力最大为0.06MPa ,符合切向应力较大的规律,并且在开始5天内应力波动比较大,然后应力不断增加,大约在25天后开始趋于稳定。
其次,随着开挖面的不断推进,应力变化呈类似趋势。
2.3.2.4 格栅拱压力了解钢架受力及工作状态,为钢架选型与设计提供依据,也为判断隧道空间的稳定性提供可靠的信息。
通渝隧道出口段采用G DY -1型(100K N )和ZXY -1型钢弦式压力盒(0.3MPa ),埋设及读数方便,经济并且效果较好,K 23+100断面数据曲线见图7。
由上图及其它断面数据可知,格栅拱架最大压力为80K N ,但只出现过一次,一般情况下,拱顶、拱肩部压力值<6K N ,继续增大的趋势缓慢,说明初期支护基本能适应围岩的变形。
3第26卷第9期 李晓红等:监控量测技术在通渝隧道出口段中的应用图7 K23+100处拱顶格栅压力与时间及开挖面的关系曲线2.3.2.5 二衬接触应力了解二衬的受力条件,检验二衬设计的合理性,判断支护结构长期使用的可靠性以及安全程度,衬砌应力通常是压力量测。
根据对K23+850等断面量测数据的分析,二次衬砌受力较小,最大值不超过0.2 MPa,拆模后应力日趋降低,大约15d后基本趋于稳定,这时衬砌应力只有0.02MPa左右,可见,二次衬砌起到了安全储备的作用。
3 监控量测及其结果分析对K23+884～K22+620拱顶下沉和水平收敛以及K23+128、K23+100、K23+050、K22+990、K22+ 740、K23+850、K22+591、K22+486等8个典型断面的量测结果表明,隧道围岩的自稳性较好,以超前锚杆、喷射混凝土、钢筋网、格栅拱架为主的初期支护基本可以满足围岩变形的需要。
