电气工程规划评估报告
电气工程评估方案
电气工程评估方案一、前言电气工程评估是对电气设备或系统的性能、安全性、可靠性等进行定性和定量的综合判断、评价和分析的过程。
电气工程评估的目的是为了保证设备或系统的正常运行，提高设备的可靠性和安全性，降低维护成本，延长设备的使用寿命。
本文将针对电气工程评估的实际应用进行探讨和研究，提出相应的电气工程评估方案。
二、电气工程评估的意义电气工程评估是电气系统管理的基础，它对设备的运行状态和性能进行分析和评价，为设备的维护和管理提供重要的参考信息。
通过电气工程评估，可以及时了解设备的运行状态，找出设备可能存在的问题和隐患，采取相应的措施进行维护和修复，确保设备的可靠性和安全性，降低系统的故障率，减少设备的停机时间，延长设备的使用寿命。
因此，电气工程评估是电气系统管理的重要工作之一。
三、电气工程评估的内容电气工程评估的内容主要包括对设备的运行状态、性能和安全性进行综合的评价和分析，其具体内容包括以下几个方面：1. 设备的运行状态评估：包括设备的运行时间、负载情况、运行温度、湿度、振动等参数的监测和分析，通过对设备的运行状态进行评估，可以及时了解设备的运行情况，找出问题所在，为设备的维护和修复提供有力的依据。
2. 设备的性能评估：包括设备的电气性能、机械性能、热力性能、绝缘性能等性能参数的监测和分析，通过对设备的性能进行评估，可以判断设备是否正常工作，满足设计要求，找出设备可能存在的问题和隐患。
3. 设备的安全性评估：包括设备的操作安全性、绝缘安全性、防火安全性等安全参数的监测和分析，通过对设备的安全性进行评估，可以及时发现安全隐患，采取相应的措施加以排除，确保设备的安全运行。
4. 设备的可靠性评估：包括设备的故障率、可用性、维修性、维护性等可靠性参数的监测和分析，通过对设备的可靠性进行评估，可以了解设备的运行状态，找出设备可能存在的问题和隐患，采取相应的措施进行维护和修复，确保设备的可靠运行。
四、电气工程评估的方法电气工程评估的方法主要包括检查、监测、试验和分析等方法。
电气检测安全评估报告
电气检测安全评估报告
电气检测安全评估报告是对电气设备进行检测并评估其安全性的报告。
该报告通常由专业的电气工程师或相关技术人员撰写，提供给用户、业主或主管部门。
报告通常包括以下内容：
1. 背景信息：报告会提供有关所检测电气设备的基本信息，包括设备的用途、型号、容量等。
2. 检测过程和方法：报告会详细介绍检测过程中所采用的方法和工具，以及对设备的检测点和检测标准。
3. 检测结果：报告会列出设备的各项检测结果，包括设备是否满足相关的安全标准和法规要求。
如果有发现安全隐患或存在问题，报告还会提供具体的描述和建议。
4. 安全评估：报告会对设备的安全性进行评估，评估设备在正常使用情况下的安全性能，并提供相应的等级评定。
5. 建议措施：报告会根据检测和评估结果，提供改善设备安全性的建议和措施，包括维修、更换部件或设备、升级系统等。
6. 结论：报告会对检测和评估的结果进行总结，给出对设备安全性的整体评价，并提供建议和决策的依据。
电气检测安全评估报告对于保障电气设备的安全使用至关重要，
可以帮助用户和业主了解设备的安全状况，及时采取措施避免事故发生。
同时，报告也为主管部门提供了评估设备安全性的依据，用于监管和管理。

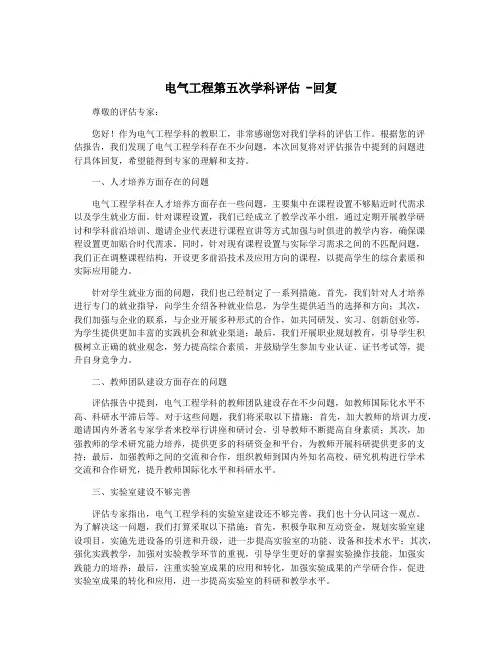

电气工程第五次学科评估 -回复
电气工程第五次学科评估 -回复尊敬的评估专家：您好！作为电气工程学科的教职工，非常感谢您对我们学科的评估工作。
根据您的评估报告，我们发现了电气工程学科存在不少问题，本次回复将对评估报告中提到的问题进行具体回复，希望能得到专家的理解和支持。
一、人才培养方面存在的问题电气工程学科在人才培养方面存在一些问题，主要集中在课程设置不够贴近时代需求以及学生就业方面。
针对课程设置，我们已经成立了教学改革小组，通过定期开展教学研讨和学科前沿培训、邀请企业代表进行课程宣讲等方式加强与时俱进的教学内容，确保课程设置更加贴合时代需求。
同时，针对现有课程设置与实际学习需求之间的不匹配问题，我们正在调整课程结构，开设更多前沿技术及应用方向的课程，以提高学生的综合素质和实际应用能力。
针对学生就业方面的问题，我们也已经制定了一系列措施。
首先，我们针对人才培养进行专门的就业指导，向学生介绍各种就业信息，为学生提供适当的选择和方向；其次，我们加强与企业的联系，与企业开展多种形式的合作，如共同研发、实习、创新创业等，为学生提供更加丰富的实践机会和就业渠道；最后，我们开展职业规划教育，引导学生积极树立正确的就业观念，努力提高综合素质，并鼓励学生参加专业认证、证书考试等，提升自身竞争力。
二、教师团队建设方面存在的问题评估报告中提到，电气工程学科的教师团队建设存在不少问题，如教师国际化水平不高、科研水平滞后等。
对于这些问题，我们将采取以下措施：首先，加大教师的培训力度，邀请国内外著名专家学者来校举行讲座和研讨会，引导教师不断提高自身素质；其次，加强教师的学术研究能力培养，提供更多的科研资金和平台，为教师开展科研提供更多的支持；最后，加强教师之间的交流和合作，组织教师到国内外知名高校、研究机构进行学术交流和合作研究，提升教师国际化水平和科研水平。
三、实验室建设不够完善评估专家指出，电气工程学科的实验室建设还不够完善，我们也十分认同这一观点。
电气工程评估报告范文模板
电气工程评估报告范文模板一、项目背景电气工程评估旨在对特定建筑、设备或电力系统的电气系统进行全面评估，包括电气设备性能、电力供应质量、电气安全等方面。
本报告评估对象为某公司位于XX区的电气系统。
二、评估目的本次评估旨在全面了解该公司电气系统的运行状况，发现存在的问题和隐患，并提出相应的改进措施，以保障电气系统的安全稳定运行。
三、评估内容1. 电气设备性能评估：对主要电气设备（如变压器、断路器、开关设备等）进行检测和性能评估，包括其电流容量、温度、漏电情况等指标。
2. 电力供应质量评估：通过测量电气系统的电压、频率、谐波等指标，评估电力供应的稳定性和质量。
3. 电气安全评估：对电气系统的接地、绝缘、漏电保护等安全措施进行检测和评估，发现潜在的安全隐患。
四、评估方法1. 现场检测：对主要电气设备进行检测和性能评估，包括使用特定仪器测量设备的电流、电压、温度等指标。
2. 数据分析：根据测得的数据，进行分析和比对，评估电力供应质量和设备性能的合理性和稳定性。
3. 安全检查：通过对接地、绝缘、漏电保护等安全措施的检查，发现安全隐患，并进行评估。
五、评估结果1. 电气设备性能评估结果：经过检测，主要电气设备的电流容量均符合规定要求，温度和漏电情况也在正常范围内，没有发现明显的性能问题。
2. 电力供应质量评估结果：电气系统的电压、频率和谐波等指标均稳定在正常范围内，电力供应质量良好。
3. 电气安全评估结果：接地、绝缘和漏电保护等安全措施基本完善，不存在明显的安全隐患。
六、存在问题和改进措施1. 部分电气设备存在老化现象，建议及时进行维护和更换。
2. 部分设备接地电阻较高，建议进行接地系统升级，以提高安全性。
3. 部分配电线路存在过载风险，建议进行负荷分析并合理调整负载。
七、结论通过本次评估，发现了电气系统中存在的问题和隐患，并提出了相应的改进措施。
整体上，该公司的电气系统在性能、质量和安全方面都达到了较好的水平。
建筑电气工程质量评估报告(监理)
建筑电气工程质量评估报告(监理)
1. 总览
本报告是对建筑电气工程进行质量评估的监理报告。
旨在分析工程质量的现状，并提出改进建议。
2. 工程质量评估
2.1 项目背景
简要介绍建筑电气工程的项目背景和目标。
2.2 工程质量问题
详细列举当前工程存在的质量问题，包括但不限于：
- 设备选型与安装是否符合标准要求
- 电线布局和连接的合理性和稳定性
- 电气设备的维护与检修情况
- 火灾安全隐患的存在情况等
2.3 质量评估方法
说明本次质量评估所采用的方法和标准，包括但不限于：工程检查、数据收集、对比分析等。
2.4 评估结果
根据质量评估方法的分析结果，总结工程的质量状况，包括优点和问题所在。
3. 改进建议
3.1 设备调整与更新
根据评估结果，建议对存在问题的设备进行调整或更换，确保符合标准要求。
3.2 强化巡检与维护
建议加强巡检和维护工作，定期检查电气设备和线路连接的稳定性和安全性。
3.3 培训与规范
为工作人员提供适当的培训，加强他们对电气设备的操作和维护的规范性。
3.4 安全意识强化
提醒工作人员加强火灾安全隐患的查找和预防意识，确保工程的安全运行。
4. 结论
通过本次工程质量评估，我们发现了建筑电气工程存在一些质量问题，并提出了相应的改进建议。
希望相关部门和工程施工方能积极采纳和落实，以提升工程的质量和安全性。
电气安装工程质量评估报告
110kV 变电站电气安装工程工程质量评估报告编制:审批：110kV 变电站工程项目监理部110kV 变电站电气安装工程质量评估报告江苏省电力建设监理有限公司110kV 变电站工程项目监理部,依据工程建设监理合同，所承担监理的110kV 变电站建设工程,已全部竣工，现我部对110kV 变电站工程的电气安装工程质量作出评估报告如下:一、工程概况：本工程为新建项目，本期新建1＃、2#主变，容量为63MVA，电压等级为110/20kV；110kVGIS电缆进、出线4回；20kV中置式开关柜,电缆出线12回；20kV并联电容器无功补偿装置本期分别安装3000kvar、6000 kvar 电力电容器各一组.二次部分：相应的监控继电保护、远动、通信及无功补偿装置及直流、所用电系统.建设单位：设计单位：施工单位：监理单位:二、工程质量形成及控制：在本工程的施工中，施工方认真按照电气安装工程施工的质量控制的标准及要求进行施工,严格三级验收制度,加强施工过程管理。
在质量验收中,项目部对班组自检、项目部复检和监理终检给予了高度重视，对查出的问题及时进行整改，并举一反三，有效地避免同类型问题再次出现在施工过程中,取得了良好的效果，施工质量始终处于受控状态。
在施工过程管理中，对施工阶段的质量保证做到过程管理，重点控制，强化开工前的技术交底工作,坚持工序交接有检查、质量通病有对策、项目施工有方案、技术措施有交底、图纸会审有记录、隐蔽工程有验收、设计变更有手续、成品保护有措施、质量文件有档案,充分运用计算机软件做好信息的跟踪与质量的监控。
设备进场后有保管措施,经开箱检查，安装作业指导书交底后,进入安装阶段。
整个安装、调试过程比较顺利.安装程序、试验内容以及试验数据严格参照国家规范以及定货合同技术条款进行。
明确施工、管理、技术人员对相关产品的检测和施工过程中的职责和权利，对发现的问题及时提出或向质量部门汇报，并寻求解决问题的办法，落实有效的技术措施。
电气工程质量评估报告
xx监理Xxxxxxx(建设单位)公司脱硫技术改造工程电气工程质量评估报告批准：编写：xxx建设监理咨询有限公司xxxx脱硫技改工程项目监理部二○一二年十二月目录一、工程概述 (3)二、评估依据 (3)三、监理内容............................. 错误!未定义书签。
四. 质量评估 (5)五. 工程总结 (8)一．工程概述依据工艺提出的改造方案、设备参数及运行条件，经核算，脱硫改造系统后总计算负荷约为2427KVA，其中0.4KV总计算负荷约为887KVA。
参考现有文件和资料，本次脱硫新增6KV负荷可以利用原脱硫6KV改造完成，原两台脱硫增压风机停用，原开关柜改造后为新增两台脱硫低压变压器供电，原有两个备用开关柜改造后为两台新增脱硫循环泵供电，再新增两台开关柜为剩余两台循环泵供电，不需新增6KV段。
本次改造原则上不改变原主接线方案，尽量不影响原有的运行设备。
依据工艺专业所提供的相关资料及原工程资料，尽量利用原有设备，为改造新增负荷提供电源。
低压部分，新增的两台低压脱硫变压器采用单母线分段供电方式，两台变压器互为暗备用，布置在新建的低压配电室内。
二. 评估依据《火力发电厂烟气脱硫设计技术规程》DL/T5196-2004；《建设工程监理规范》 GB50319-2000；《电气装置安装工程高压电器施工及验收规范》 GBJ147-90；《电气装置安装工程电缆线路施工及验收规范》 GB50168-92；《电气装置安装工程接地装置施工及验收规范》 GB50169-92；《电气装置安装工程旋转电机施工及验收规范》 GB50170-92；《电气装置安装工程电气照明装置施工及验收规范》 GB50259-96；《电气装置安装工程电气设备交接试验施标准》 GB50150-91；《电气装置安装工程低压电器施工及验收规范》 GB50254-96；《电气装置安装工程防爆和火灾危险环境施工及验收规范》 GB5057－96；国家、地方和电力行业现行的工程施工及验收技术规程、规范和质量检验及评定标准；设计文件；设计文件中提到的需执行的规范和标准；三、监理内容本工程电气部分为6KV 配电装置、0.4KV 配电装置、6KV/0.4KV 1280 KV A干式变、直流系统、DCS 系统、CEMS 系统，脱硫岛区防雷接地施工、电缆桥架架设施工、配电室电气盘柜安装施工、电气设备电缆敷设施工、电气设备试验施工、照明通风安装施工、电气设备单体调试及整体试运施工等。
电气工程应用综合设计报告
电气工程应用综合设计报告1. 引言电气工程应用综合设计报告旨在总结和评估一个电气工程应用项目的设计过程、结果和应用效果。
本报告将对项目背景、设计目标、设计过程、设计结果、应用效果以及未来发展方向进行详细的描述和分析。
2. 项目背景本项目是为一个新建商业大楼设计电气系统。
该商业大楼将包括办公区域、商业区域、停车区域以及相关设施。
为了满足大楼的电力需求并确保安全可靠运行，本项目将对大楼的电气系统进行全面设计和规划。
3. 设计目标本项目的设计目标如下：- 提供稳定、可靠的电力供应，满足大楼内各种设备和设施的用电需求；- 保证电气系统的安全性，遵循相关电气安全规范和标准；- 提高电气系统的能效，减少能源消耗；- 考虑未来扩展和升级的可能性。
4. 设计过程4.1 数据采集和需求分析：通过与客户沟通，收集大楼的建筑结构、使用用途、设备需求等信息，并进行需求分析。
4.2 系统设计：根据需求分析的结果，对电气系统进行整体设计，包括配电系统、照明系统、安全系统等。
4.3 设备选型：根据设计要求和相关标准，选择合适的电气设备和材料，包括开关、插座、电缆等。
4.4 布线设计：根据大楼的布局和使用需求，设计电气系统的布线方案，优化线路布置，提高电气系统的可靠性和安全性。
4.5 系统测试和调试：在电气系统安装完成后，进行系统测试和调试，确保系统运行正常且符合设计要求。
5. 设计结果5.1 配电系统：为了满足大楼的电力需求，设计了一套稳定、可靠的配电系统。
该系统主要包括变压器、断路器、接地装置等设备，能够提供足够的电力供应，同时保证安全运行。
5.2 照明系统：通过合理的照明设计，提高了大楼内各个区域的采光效果和舒适度，降低了能源消耗。
5.3 安全系统：设计了一套完善的安全系统，包括火警报警器、紧急照明设备等，确保大楼内发生紧急情况时能够及时报警和疏散人员。
6. 应用效果6.1 电力供应稳定可靠：经过测试和实际应用，配电系统能够稳定可靠地提供电力供应，没有出现过电力故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程规划评估报告摘要：风景区电气的总体评估报告。
关键字：电气工程规划评估报告一工程概况该地块块处与安徽省黄山和九华山之间的中心区域的太坪湖地区。
澳大利亚SPG 集团计划在该地快的B区建设旅游度假基地。
其中包括酒店，高档别墅，酒店，高尔夫球场等。
各分区地块的用地面积，功能如下表：名称区块占地区块相关建筑建筑情况B1 26.3 万平方高档别墅约每套325平方，共400套B220.0 万平方商住两用酒店，19层216间客房，带200平方茶厅酒店20层240间客房，带400平方餐厅B3 24.2 万平方街区B4 20.5 万平方高档别墅约每套350平方，共200套B5 4.9 万平高档别墅约每套350平方，共50套方B6 10.6万平方绿地B7 8.5 万平方港口餐厅B8 20.4 万平方高档别墅约每套400平方，共125套二供电工程规划现状概述：该区现阶段由一路10KV高压线（农电）供电，容量负荷2000KVA。
距离该区2公里直线距离处有35KV高压线一条（可两路线路供电）。
1、负荷预测电力供电的总体规划，应根据当供电状况和当地用电负荷情况，靠虑远期发展的需要，远近结合近期为主，节约能源的原则。
经技术比较后确定合理的方案。
采用需要系数法预测用电负荷，根据当供电状况和未来发展的需要，参考确定用电指标。
别墅：70 (VA/M2)商业：80 (VA/M2)酒店：120 (VA/M2)道路: 20 (KVA/KM2)广场：80 (KVA/KM2)公共停车库：50 (KVA/KM2)预测B区总用电负荷约45.7兆瓦。
其中各分区用电负荷如下表：名称功能占地面积（平米）容积率总建筑面积（平米）用电指标（VA/平米）用电负荷（KVA）B1 高档别墅263,000 0.5 131500 70 9205B2 商住酒店200,000 0.5 100000 120 12000 B3 街区242,000 0.6 145200 80 10164 B4 高档别墅205,000 0.35 71750 70 5022.5 B5 高档别墅49,000 0.35 17150 70 1200.5 B6 绿地106,000 200 B6+ 港口/码头72,000 0.5 36000 100 3600 B7 高档别墅85,000 0.25 21250 70 1487 B8 高档别墅204,000 0.25 51000 70 3570 市政设备300 加总加总1426000 573850 46749 各区安装变压器容量如下表：名称功能用电负荷（KVA）需要系数同期系数变压器利用率变压器选择容量（KVA）B1 高档别墅9205 0.35 0.9 0.7 4142.3 B2 商住酒店12000 0.6 0.9 0.7 9257.1 B3 街区10164 0.6 0.85 0.7 7405.2 B4 高档别墅5022.5 0.4 0.93 0.7 2669.1 B5 高档别墅1200.5 0.6 0.93 0.7 957.0 B6 绿地200 0.8 1B6+ 港口/码头3600 0.7 0.95 0.7 3420 B7 高档别墅1487 0.6 0.9 0.7 1147 B8 高档别墅3570 0.4 0.93 0.7 1897.2市政设备300 0.7 1加总加总47194 0.93 0.7 30687.12、电源根据区总体规划及今后视负荷发展情况以及负荷的重要性，其中有四星、五星级宾馆属一级负荷，需两路电源供电；B区的总预计负荷为45.7MVA.1）方案一：拟在B区地块南面设一35KV变电所，作为主供电源。
由太平变电站架空引来一路35KV高压架空电线作为该区的主供电源。
由原来的2000KVA/10KV变电站作为第二电源，供给一级负荷。
2) 方案二：拟在B区地块南面设一35KV变电所，作为主供电源。
由太平变电站架空引来两回路35KV高压架空电线作为该区的供电源。
3) 分析：方案一能很好的向一级负荷，提供两路完全独立的10KV电源，满足供电可靠性的要求。
但是，由于一级负荷容量大而且分散，原有的10KV变电站的容量远远不能满足要求，需增容！10KV变电站在B区地块内，电源线路为架空线路（农电），影响了整个景区的景观要求。
方案二由太平湖变电站引来两回路35KV架空电线，能满足一级负荷供电可靠性的要求。
35KVA变电站可设与B地块的南面的一角，不至于影响景区的景观要求。
4）小结：经技术比较，及当地供电部门的意见采用方案二。
3、35KV变电站设置规划35KV变电站采用35KV/10KV电压等级，主变容量计算：按2台16MVA考虑，采用全户内式，用地按800平方米控制。
4、10KV配网规划1)方案一：环网式配电，各10KV用户及各别墅和公用的10KV变电站内各设环网柜.2) 树干式和放射式混合供电方式。
10KV配电主干线路伸入到各别墅区、街区，根据用户实际情况建设10KV变配电所，其电源可由35KV变电所或10KV主干线路直接引入。
在各10KV变电站的电源进线处附近合适的位置设置10KV开关站。
考率到该区作为旅游功能，10KV配电变电站可采用埋地式。
一个 10KV配电站供电半径安300米考虑。
对于四星、五星级等一级负荷供电，需两路高压供电，10KV配电变电站设在建筑物内部。
3) 分析：方案一技术合理、供电可靠，节约电缆。
方案二供电可靠，技术合理、供电可靠，但电缆用量大设备投资高。
4）小结：环网式配电式目前普遍采用的一种配电方式。
供电可靠、技术合理，节约成本，本工程采用方案一。
5、低压配电：各别墅的低压供电由各区的变压器提供。
低压电缆全部宜优先采用电缆埋地敷设。
6、线路敷设B区内35KV电力线路由太平变电站架空引来两回路35KV高压架空电线。
35KV架空线路走廊控制宽度按12~20米控制。
10KV配电线的敷设：在平地或水平高差满足电缆敷设的情况，宜采用铠装电缆埋地敷设，在水平高差不能满足电缆敷设的情况，宜采用架空电缆或架空电线敷设。
至各分区的10KV线路均沿B区内主要道路以埋地敷设为主，电力线路原则上以B区内道路为主要通道，与通信线路分置道路两侧。
7、主要设备及维护：1)35KV主变电站可由业主委托当地供电部门负责。
2)各分区的变电站可分期施工3)各酒店变电站等由可业主自己投资建设、维护也可委托当地供电部门负责。
4)别墅等的公用变电站则为当地供电部门维护。
电信工程规划现状：在原乡政府位置有和平电信支局，电话容量2000门，可提供数据服务及光纤接入宽频服务。
1、电信容量预测其中各分区电信容量如下表：名称功能占地面积（平米）容积率总建筑面积（平米）电信指标（部/万平米）电信估计（以门计）B1 高档别墅263000 0.5 131500 100 1315 商住两用酒B2200000 0.5 100000 300 3000店B3 街区，停车库242000 0.6 145200 80 1452B4 高档别墅205000 0.35 71750 100 717.5B5 高档别墅49000 0.35 17150 100 171.5B6 绿地106000 0 0B6+ 港口/码头72,000 0.5 36000 200 720B7 高档别墅85,000 0.25 21250 100 212B8 高档别墅204000 0.25 51000 100 510总共1426000 573850 80982、规划目标别墅区固定电话主线普及率达65线/百人以上，B区内固定电话主线需求量达8186线以上。
规划移动电话普及率达50部/百人以上。
规划在设立新电信服务点，以和平电信支局作为电信交换中心（要求扩容），规划交换机总容量达1万门以上。
在各分区和旅馆、商业用房等公共设施设置电信模块局和邮政服务网点，模块局预留面积100平方米，邮政网点预留面积100-150平方米。
B区电信交换以光纤接入网为主，光纤敷设至各别墅区、旅馆、街区和各景点，为信息化小区及光纤用户接入网的建设提供平台。
能实现各种宽带增值服务，宽带要求百兆以上。
3、通信管线规划各别墅区、旅馆、街区和各景点内的通信线路均采用管道埋地敷设，布置在主要道路下，与电力线路分设两侧。
通信管道容量的设置应考虑到各家通信运营公司在B 区的业务发展需求。
有线电视工程规划1 现状：该区未通有线电视。
2 技术标注及要求1）有线电视规划是城市规划的组成部份，牵涉到各方面的关系，有线电视网络设计施工时应当符合城市防火、防爆、防洪和治安、交通管理、人民防空建设的要求，作为城市的神经，有线电视网络的建成将为各行各业提供支持。
2）系统输出口指标：C／N 47dBCM 53dBCTB 58dB用户电平 63－70 dB频道间电平差＞3 dB3 用户预测有线电视网络主要满足B区内各别墅区、旅馆、街区内设施及主要景点设施需求，住宅的有线电视入户率达100%，区内各景点及公共服务设施均考虑足够的有线电视终端。
4 机房建设1）B2区建立有线电视传输中心一座，用于设置多国卫星地面接收站及有关技术、管理用房。
有线电视网络干线采用光纤传输，建成一个开放式的能传输图像、语音和数据的宽带高速综合业务数字网，为用户提供全方位的高速信息平台。
多国卫星地面接收站东南面不能有高层建筑物。
具体建筑高度控制要求见下图。
为保证信号传输的可靠性，中心要求考虑二路供电，及备有自发电系统。
机房要求达到M级安全等级。
机房占地面积0．3顷左右，长60，宽50米。
2）每个分区建立一个光中继放大站，主要用于光信号的中继放大，为服务区内的用户服务。
光中继放大站同样要求两路路供电系统.5 管网建设1）设计、施工、验收:为保证有线电视网络的高质量建设，工程设计和调试必须由黄山市有线电视台技术部承担。
工程按批准的设计文件内容全部建成后，经广播电视行政管理单位验收合格后方可投入运行。
2）光缆敷设和管道:光电缆网络全部采用管道敷设方式，随基础设施同步施工。
每个光节点目前平均覆盖500户，将可实现光纤到户。
各别墅区、旅馆、街区和各景点内的有线电视线路均采用管道埋地敷设，布置在主要道路下，与电力线路分设两侧，与通信线路并列敷设。
3）各种管线断面如下图传输中心出线管道 12孔光中继服务站出线管道 8孔网络双环所在道路管道 8孔其它道路管道 4孔4）电缆小片网电缆小片网的设计工作必须与住宅、别墅等的设计同步进行，从光端机出发，分四路支干线到各分配放大点，每50户左右设一地面箱，地面箱内需配备220V电源。
