08液压支架安装标准
液压支架标准
单位： 项目 地点： 完好标准 1.设备下井前进行验收、资料齐全。新设备必须有产品合格证、生产许可证、和煤矿矿用产品安全标志， 并有专人验收，留有记录。 2、记录齐全（交接班记录及支架检查检修标准），检修后设备有检修记录，撕页、缺记录和记录填写不完 整每次扣10分，由专人验收并有记录。 1.支架各部应清洁、整齐，无杂物，胶管开口端应有防尘套。 2.零部件齐全，安装正确，柱靴及柱帽的销轴、管接头的U形销、螺栓、穿销等齐全。 3.各结构件、平衡千斤顶耳座无开焊或裂纹。 二、外观 4.胶管规格、接头和悬挂均应符合设计要求。 5.侧护板变形不超过10mm，推移拉杆弯曲每米不超过20mm。 6.支架在水平位置，其高度与顶梁前柱窝中点的垂线距底座中心线的偏离尺寸之比，不得超过28：1。 1.用泵站供液，操作操纵阀，使立柱及各千斤顶全行程动作三次，各部位动作应准确、灵活、平稳，无阻 滞蹩卡和噪音。 三、动作试验 2.各运动部位在极限位置时的尺寸，误差不得超过原设计的1% 。 3.用一个阀操作两个以上立柱或千斤顶时，被操纵的千斤顶应保持同步，不得因不同步而产生蹩卡或损坏 连接件。 1.在泵站的工作压力下，各操纵阀均置于零位，不得有内泄漏。 四、密封试验 2.支架分别升到最高位置和距离最低位置150mm处，停止供液，保持5min，各部位不得有渗漏，支架不下降 。 1.支架的性能试验应在整架试验台上进行。 2.大修后的支架（不包括对主要承力构件进行修复的支架）按3%抽样（不得少于2架）进行性能试验 3.在额定压力下，支架的初撑力不得小于额定初撑力的95%。 五、性能试验 4.支架的工作阻力不得小于额定工作阻力的90%。 5.安全阀开启时，各液压元件及连接管路不得有渗漏，各机械连接部件不得有损坏及残余变形。 6.凡承力构件（如顶梁、掩护梁、前后连杆和底座等）经修复或更新后的支架，除应做上述试验，还应用 额定工作阻力的110%载荷进行试验，各部位应无损坏，变形长度不得大于全长的3%，加载过程中不得有异 响。 得分： 年 月 检查方法 查阅资料 查阅资料 现场检查 现场检查 现场检查 现场检查 查阅资料 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 查阅资料 查阅资料 查阅资料 查阅资料 查阅资料 查阅资料 日 标准分 评分标准 不合格扣10分 10 不合格扣10分 一处不合格扣1分 一处不合格扣1分 一处不合格扣2分 一处不合格扣1分 一处不合格扣1分 一处不合格扣2分 一处不合格扣2分 一处不合格扣1分 一处不合格扣2分 一处不合格扣5分 10 一处不合格扣2分 不符合要求扣5分 不符合要求扣5分 不符合要求扣5分 不符合要求扣5分 一处不合格扣1分 无试验记录扣1分，试 验不合格不得分 10 10 10
液压支架组装装置安全技术措施(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改液压支架组装装置安全技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes液压支架组装装置安全技术措施(标准版)一、说明：新引进液压支架组装装置，为确保施工安全，特制定本措施。
二、液压支架组装装置安装顺序及质量要求：1、液压支架组装装置安装顺序：⑴在底板上挖四个圆坑，顺巷道方向间距4.7米（中对中），横向间距2.5米（中对中），前方两个坑规格为：∮600mm×300mm，后方两个坑规格为：∮800mm×800mm。
⑵将底板清平，修两块组装装置大底及中间的轨道，保证大底水平，大底及轨道下部坑垫实。
⑶大底修好后，安装大底四角的四棵大柱，上牢压板。
然后将每颗大柱四角的四棵圆柱安装到柱窝，销牢销轴。
⑷将左右两侧圆柱连接板上牢，3、安装方法：液压支架将小梁拆下装车下井后，底座车直接运到切眼调向安装，然后在切眼组装小梁的方法安装。
三、绞车布置、选型、验算：按照《5884工作面修道、稳绞车、回撤设备件安全技术措施》中的执行。
四、安装质量标准及技术要求：除严格执行公司《液压支架安装质量标准化标准》以及其它质量标准外，还应遵守该设备安装、使用说明书的要求以及以下规定：㈠液压支架安装质量标准及技术要求：1.液压支架安装必须按线施工，不得出现吃、涨线现象。
2.液压支架下侧护板要安一组打开一组，禁止打开上侧护板，侧护板定位销拆下来时，必须及时回收。
3.安装的液压支架顺直，成一条直线。
4.液压支架结构件不得损坏。
液压支架安装标准
液压支架安装标准
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：___________________
日期：___________________
液压支架安装标准
温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
液压支架安装标准
3．1．1支架上下成一条直线, 平均中心距为1.5m, 垂直于工作面刮板输送机, 并和前后溜子联接好, 所有大小联接件及各种销按标准安装, 严禁缺漏。
3.1.2支架位置调好后, 立即接通供液管路, 将支架升起, 顶梁与顶板接触要严密, 不得歪斜, 局部超高或接触不好的用木梁构实, 支架达到初撑力。
3.1.3支架安装后要及时更换损坏和丢失的零部件, 管路排列整齐, 不漏接头可靠、不得用铁丝代替U型销, 乳化液浓度符合3-5%的规定, 泵站供液压力为31.5Mpa, 最低不小于26Mpa。
3.1.4支架立柱裸露活塞杆部分要求加帆布护套, 护套吊挂要整齐, 保护严实。
3.1.5支架有编号, 支架内无浮矸、杂物、钢轨、木料等杂物, 架外浮矸不埋压管路和液压件。
3.1.6所有结构件和液压件动作灵活, 结构件无别卡；液压系统无串、漏液。
液压支架完好技术标准
液压支架完好技术标准
液压支架技术标准
一、安全要求
1.液压支架的结构必须稳固可靠，工作过程中不能发生变形使液压支
架失稳。
2.液压支架的外表必须完好，安装时不得有破损、刮花、划痕等瑕疵；不得有明显的裂纹、缩口等缺损。
3.液压支架的材料必须是耐腐蚀、能抵抗压、耐磨的铸铁、钢、不锈钢、碳钢等材料，以确保液压支架稳定可靠、安全可靠。
4.液压支架的旋转角度必须正确，且应显示在易懂的位置上，方便操
作人员查看。
5.液压支架的传动机构必须可靠，正常运行时不出现卡、错位及滑槽
现象，以保证液压支架平稳运行。
6.液压支架的液压系统必须设置安全保护装置，避免液压系统因故障
导致的安全事故。
7.液压支架的控制系统必须设置必要的安全保护装置，确保在紧急情
况下能正确处理。
二、基本参数
1.液压支架的最大负载：应根据使用场合和环境要求确定最大负载。
2.液压支架的结构形状：根据液压支架的使用场合和安装环境确定液
压支架的形状。
3.液压支架的材质：根据液压支架的使用场合和环境要求确定材质。
4.液压支架的安装：应符合安装环境要求，安装位置应防止外力干扰和污染。
液压支架安装标准

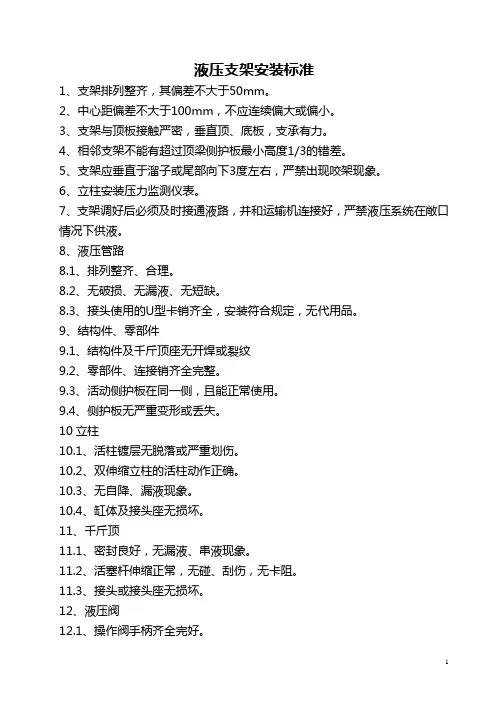

液压支架安装标准1、支架排列整齐，其偏差不大于50mm。
2、中心距偏差不大于100mm，不应连续偏大或偏小。
3、支架与顶板接触严密，垂直顶、底板，支承有力。
4、相邻支架不能有超过顶梁侧护板最小高度1/3的错差。
5、支架应垂直于溜子或尾部向下3度左右，严禁出现咬架现象。
6、立柱安装压力监测仪表。
7、支架调好后必须及时接通液路，并和运输机连接好，严禁液压系统在敞口情况下供液。
8、液压管路8.1、排列整齐、合理。
8.2、无破损、无漏液、无短缺。
8.3、接头使用的U型卡销齐全，安装符合规定，无代用品。
9、结构件、零部件9.1、结构件及千斤顶座无开焊或裂纹9.2、零部件、连接销齐全完整。
9.3、活动侧护板在同一侧，且能正常使用。
9.4、侧护板无严重变形或丢失。
10立柱10.1、活柱镀层无脱落或严重划伤。
10.2、双伸缩立柱的活柱动作正确。
10.3、无自降、漏液现象。
10.4、缸体及接头座无损坏。
11、千斤顶11.1、密封良好，无漏液、串液现象。
11.2、活塞杆伸缩正常，无碰、刮伤，无卡阻。
11.3、接头或接头座无损坏。
12、液压阀12.1、操作阀手柄齐全完好。
12.2、密封良好，无漏液、串液。
12.3、阀架无变形，联接可靠。
13、推移装置13.1、推移杆无严重变形。
13.2、推移头无损坏，联接合格、13.3、各联接销齐全完整，无代用品。
14、其它14.1、支架架内无浮煤、浮矸、人行道内无杂物。
14.2、支架内通讯、照明、控制、喷雾防尘系统必须齐全有效，固定牢靠。
14.3、综合防尘效果好，无煤尘堆积。
14.4、支架液压管路布置合理，排放整齐。
14.4.1、上、下出口物料及时运走或堆放整齐，保证人行、运输、通风空间。
14.4.2、电动机、开关等电气设备与接地母线的连接应采用截面不小于25mm2的裸铜线，接地母线应采用截面不小于50mm2的镀锌扁铁。
接地母线的搭接不得少于10mm。
14.4.3、电缆的压接、进出线口等必须符合《煤矿机电设备完好标准》、《煤矿安全规程》的要求。
液压支架的安装
液压支架的安装一、液压支架安装㈠安装程序程序1地面准备（设备解体、装封车）7副井运输T井下轨道大巷运输T工作面顺槽绞车运输T工作面顺槽临时组装硐室组装T工作面安装程序2:地面准备（设备解体、装封车）7副井运输7井底车场组装硐室组装7井下轨道大巷运输f 工作面顺槽绞车运输f工作面安装㈡液压支架组装1.主顶梁、前梁、尾梁组装（以ZFS6200/18/35液压支架为例）地面解体的液压支架由绞车运至顺槽组装硐室外暂存，按照安装方向和顺序依次进入组装硐室组装，具体起吊点布置见图6-16。
⑴液压支架顶梁、前梁、尾梁、主体，运至顺槽组装硐室组装，前梁千斤顶的前部铰接销在支架进入切眼后组装。
⑵ 将支架前梁、尾梁车停放在组装点的辅路上，分别用①18X 64圆环链配连接环上M20X 75螺栓锁牢（将圆环链绕过平板车轮对或轮轴，配合连接环和螺栓，与轨道连锁，前后轮对称各设一处拴挂点），架体车停放在主路上，用同样方式锁牢。
下方挡车设施处于关闭状态。
⑶组装顶梁：先将顶梁运到主道的硐室的正下方，用4个3t手拉葫芦（双链）拴挂在顶梁四个角的起吊孔上，拆除封车绳，四点平稳起吊吊离平板车100〜200mm后，将平板车运出，再将顶梁升至一定高度的位置，将基本架运输到顶梁下，配合手拉葫芦调整将四颗立柱逐颗对柱窝组装，安装铰接销及挡销。
组装时，起吊葫芦必须带载。
⑷组装尾梁：将尾梁卸在主道上的组装位置，用2个3t手拉葫芦（双链）拴挂在尾梁前端两侧的起吊孔上，另1个3t手拉葫芦（双链）拴挂在尾梁后端的起吊环上，三点平稳起吊，将尾梁升至铰接位置，利用手拉葫芦调整对孔，安装铰接销及挡销。
安装尾梁千斤顶铰接销及挡销时，起吊葫芦必须带载，并在尾梁下打木柱撑实。
⑸组装前梁：将前梁卸在主道上的组装位置，用2个3t的手拉葫芦（双链）拴挂在前梁后端两侧的前梁千斤顶铰接耳孔上，另1个3t的手拉葫芦（双链）拴挂在前梁前端的钢丝绳套或①18X 64圆环链上（绳套或①18X 64圆环链绕套在前梁和护帮板的铰接处），三点平稳起吊适当高度。
液压支架使用与安装
液压支架使用与安装液压支架是一种用于支撑和调节重型设备和机械的装置，常见于建筑工地、船舶修造厂和工厂等场所。
它通过利用液压系统的原理，通过调整油液的流量和压力来实现支撑和调节的功能。
下面将详细介绍液压支架的使用和安装。
一、液压支架的使用：1.选择合适的液压支架：根据需要支撑或调节的重量和高度，选择合适尺寸和承重能力的液压支架。
在选择液压支架时，一定要考虑到所支撑物体的重量和高度，以确保其稳定性和安全性。
2.检查液压支架的状态：在使用液压支架之前，应仔细检查其外观和内部构造是否完好无损。
特别注意检查油液是否泄漏，若有泄漏应及时修复。
另外，还需检查液压支架的液压系统是否正常运行。
3.安全操作：在使用液压支架时，应遵守操作手册中的操作说明。
确保操作人员具备相关的技能和经验，避免操作误差。
同时，应注意周围环境的安全和稳定，避免与其他物体产生碰撞或干扰。
4.调节液压支架高度：液压支架的一个主要功能是调节高度。
通过控制液压系统中的油液流量和压力来实现高度的调节。
具体操作方法根据不同液压支架的设计有所不同，一般需要用手动开关或遥控器进行操作。
5.停止使用和维护：在使用液压支架后，应及时停止使用并进行维护。
清洁液压支架的表面，定期更换液压油，并检查液压系统的连接是否牢固，以确保其正常工作和安全使用。
二、液压支架的安装：1.确定安装位置：在安装液压支架之前，应事先确定好安装位置。
确保安装位置平整、坚固，并能承受液压支架和被支撑物体的重量。
2.放置液压支架：根据需要支撑的重量和高度，选择合适尺寸的液压支架，并将其放置于安装位置。
将液压支架的底座紧紧地固定在地面上，确保其稳定性。
3.连接液压系统：连接液压系统是液压支架安装的关键步骤之一、首先，将液压支架的液压缸与液压泵和储油箱相连接。
然后，根据液压支架的设计，安装相应的管道和连接件，确保连接牢固。
4.填充液压油：在连接完成后，需填充液压油到液压系统中。
填充液压油的同时，注意排除其中的气泡和杂质，并确保液压油的充足和正常运行。
液压支架操作规程
液压支架操作规程1、液压支架操作人员必需经过基本知识的培训和地面的支架安装及移架的实际操作培训，考试合格后方可在工作面进行安装和操作。
2、液压件在搬运前应该用塑料盖堵住阴阳接口，以免进入脏物，搬运支柱和液压缸时，应把活塞杆收回。
3、各种管路、液压件安装前必需清洗干净。
4、支架使用时，左右梁均不得少于两根支柱支撑顶板。
各支柱应尽可能与顶梁的上下面垂直。
柱位上方控顶长压不可超过1200mm。
5、支架超载时要用单体柱、墩柱等支护器材加强支护。
6、前后四边杆滑块机构不得承受支架本身重量以外的载荷。
7、支架禁止在超高的情况下使用，支柱底座应落在底板的实底上，允许在支柱底座下或顶梁上垫木板。
8、支架应在左右顶梁并排排列状态下使用。
9、限位链是标志链，不允许承载用。
左右梁的下部向外偏斜时，或左右梁在铅锤方向上出现调度差限位都会被拉长，直到高速至限位链有一定的松弛度为止。
10、严禁在支架顶部放顶煤。
放煤口应在支架后方。
顶煤不能放空。
’11、前移支架时必须先收回前探梁，否则前柱可顶弯前伸梁和前伸梁油缸。
给前柱补液时也需要注意此问题，但当前伸梁前处于上翘位置时，如果补液较少，先给低压三用阀适量泄液也可以避免顶弯前伸梁和前伸梁油缸。
12、前伸梁不可用于长时间支护，顶板压力较大时，应收回前伸梁，使支架前移一步。
13、移支架前应先检查固定梁的支柱支撑是否牢固，必须时要补液，以防移架时倒架。
14、移架时应有专人负责观察顶板、支架及周围情况，以防发生意外。
但是必要时支架后方需要用木板、笆等阻挡涌矸。
15、放炮前应在前柱前方挂胶皮掩护支柱。
16、支柱被压成“死柱“时，不得炮崩、锤击或横向拉支柱，应采取先打临时支柱，然后用挑顶或卧底的方法将其取出。
17、支架前移时应先提前柱，在特殊情况下，允许带压移架。
18、支柱及各部件损坏，应及时更换或修理。
19、泵站应设有专人管理，定期清洗乳化液箱。
乳化液减少时应及时补充。
配比不准、不干净或变质的乳化液禁止使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、 活塞杆伸缩正常，无卡阻。 3、接头或接头座无损坏 。 1、操作阀手柄齐全完好。
液压阀
2、密封良好，无漏液、串液。 3、阀架无变形，联接可靠。 1、推移杆无严重变形。
推移装置 2、推移头无损坏，联接合格。 3、各联接销齐全完整，无代用品。
第 198 页
液压支架安装标准
单位： 项目 地点： 标准及要求 1、支架架内无浮煤、浮矸、人行道内无杂物。 2、支架内通讯、照明、控制、喷雾防尘系统必须齐全有效，固定牢靠。 四、其它 3、综合防尘效果好，无煤尘堆积。 4、支架液压管路布置合理，排放整齐。 5、上、下出口物料及时运走或堆放整齐，保证人行、运输、通风空间。 得分： 结论： 年 检查方法 现场检查 现场检查 现场检查 现场检查 现场检查 月 日 标准分 评分标准 一项不合格扣1分 一项不合格扣1分 一项不合格扣1分 一项不合格扣1分 一项不合格扣1装标准
单位： 项目 1、排列整齐、合理。 液压管路 2、无破损、无漏液、无短缺。 3、 接头使用的U型卡销齐全合格。 1、结构件及千斤顶座无开焊或裂纹。 结构件、 2、零部件、连接销齐全完整。 零部件 3、 活动侧护板在同一侧，且能正常使用。 4、侧护板无严重变形或丢失。 1、活柱镀层无脱落或严重划伤。 立柱 三、安装 质量 2、双伸缩立柱的活柱动作正确。 3、无自降、漏液现象。 4、缸体及接头座无损坏。 1、密封良好，不漏液 千斤顶 。 地点： 标准及要求 得分： 结论： 年 检查方法 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 月 日 标准分 评分标准 一处不合格扣1分 一处不合格扣1分 一处不合格扣1分 一处不合格扣2分 一处不合格扣2分 一处不合格扣2分 一处不合格扣2分 一处不合格扣3分 一处不合格扣2分 一处不合格扣2分 一处不合格扣2分 一处不合格扣1分 一处不合格扣1分 一项不合格扣1分 一处不合格扣1分 一处不合格扣1分 一处不合格扣1分 一处不合格扣2分 一处不合格扣2分 一项不合格扣1分
6、运送、安装液压支架时，必须有安全措施，明确规定运送方式、安装质量和控制顶板的措施。 7、运送支架的平板车、绞车及提升钢丝绳等运输设施、起吊及调向设施的选择必须符合相关规 定，安全系数及强度经验算满足要求。 8、运送支架时，要对运输系统进行查验和改造，达到运输要求。 二、设备完好 符合《液压支架完好标准》。 1、液压支架的选型符合设计要求。 2、安装后支架试运转要有记录。 3、支架排列整齐，其偏差不大于±50mm。 4、中心距偏差不大于±100mm，不应连续偏大或偏小。 三、安装 整机部分 质量 5、支架与顶板接触严密，垂直顶、底板，支承有力。 6、相邻支架不能有超过顶梁侧护板高2/3的错差。 7、放顶煤支架应垂直于溜子或尾部向下3°左右，严禁出现咬架现象。 8、防倒、防滑设施必须齐全，立柱安装压力监测表。 9、支架调好后必须及时接通油路，并和运输机连接好，严禁液压系统在敞口情况下供液。
液压支架安装标准
单位： 项目 地点： 标准及要求 1、安装液压支架切眼有经过审查的设计，并按设计施工。 2、切眼施工完毕由矿分管领导组织验收，并有记录。 3、切眼高度及净断面符合设计要求，设计必须按支护最大允许变形后的断面计算。 4、切眼要根据顶板岩石情况的支护，保证设备安装作业安全，施工方便。 一、 安装条件 5、切眼的风速最低为0.25m/s，最高5m/s，巷道温度不得超过26℃ 。 得分： 结论： 年 检查方法 查阅资料 查阅资料 现场检查 查阅资料 现场检查 现场检查 查阅资料 查阅资料 查阅资料 现场检查 查阅资料 现场检查 查阅资料 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 现场检查 月 日 标准分 评分标准 无设计施工扣10分 未组织验收扣10分 一处不合格扣10分 一处不合格扣10分 一处不合格扣10分 无措施施工扣10分 一处不合格扣10分 一处不合格扣2分 不完好扣10分 不符合要求扣10分 不合格扣5分 一处不合格扣2分 一处不合格扣2分 一处不合格扣1分 一处不合格扣2分 一处不合格扣2分 一处不合格扣2分 不符合要求扣5分 45 10 40
