清水混凝土多变曲率弧形墙体模板体系设计与施工技术
浅谈多曲率弧形清水混凝土剪力墙结构施工技术

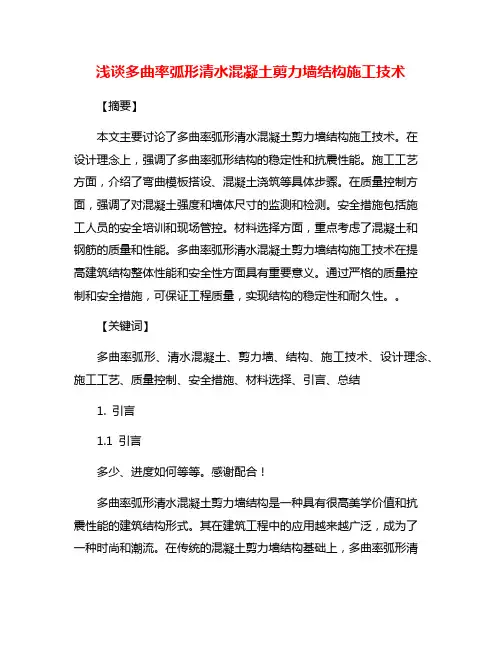

浅谈多曲率弧形清水混凝土剪力墙结构施工技术【摘要】本文主要讨论了多曲率弧形清水混凝土剪力墙结构施工技术。
在设计理念上，强调了多曲率弧形结构的稳定性和抗震性能。
施工工艺方面，介绍了弯曲模板搭设、混凝土浇筑等具体步骤。
在质量控制方面，强调了对混凝土强度和墙体尺寸的监测和检测。
安全措施包括施工人员的安全培训和现场管控。
材料选择方面，重点考虑了混凝土和钢筋的质量和性能。
多曲率弧形清水混凝土剪力墙结构施工技术在提高建筑结构整体性能和安全性方面具有重要意义。
通过严格的质量控制和安全措施，可保证工程质量，实现结构的稳定性和耐久性。
【关键词】多曲率弧形、清水混凝土、剪力墙、结构、施工技术、设计理念、施工工艺、质量控制、安全措施、材料选择、引言、总结1. 引言1.1 引言多少、进度如何等等。
感谢配合！多曲率弧形清水混凝土剪力墙结构是一种具有很高美学价值和抗震性能的建筑结构形式。
其在建筑工程中的应用越来越广泛，成为了一种时尚和潮流。
在传统的混凝土剪力墙结构基础上，多曲率弧形清水混凝土剪力墙结构通过设计优化，增加了曲率的变化和层次感，使得建筑结构更具有现代感和视觉吸引力。
本文将围绕着多曲率弧形清水混凝土剪力墙结构的施工技术展开讨论，旨在探讨如何在实际工程中有效地应用这种结构形式，并保证施工质量和安全。
在正文的部分中，我们将从设计理念、施工工艺、质量控制、安全措施和材料选择等方面进行详细的介绍和讨论，希望能为相关从业人员提供一些参考和借鉴。
通过本文的研究和总结，希望能够为多曲率弧形清水混凝土剪力墙结构的施工提供一些实用的经验和方法，促进这种新型结构形式在建筑行业的广泛应用。
2. 正文2.1 设计理念设计理念是多曲率弧形清水混凝土剪力墙结构施工的基础，它直接影响着结构的稳定性和安全性。
在设计过程中，需要考虑到结构的承载能力、变形性能和抗震性能等方面的要求。
要根据建筑物的使用功能和结构特点确定剪力墙的位置、高度和厚度等参数，同时要考虑到结构的整体性和连续性，使得剪力墙能够对整个结构起到有效的支撑和抗震作用。
清水混凝土弧形墙体模板体系设计与施工技术

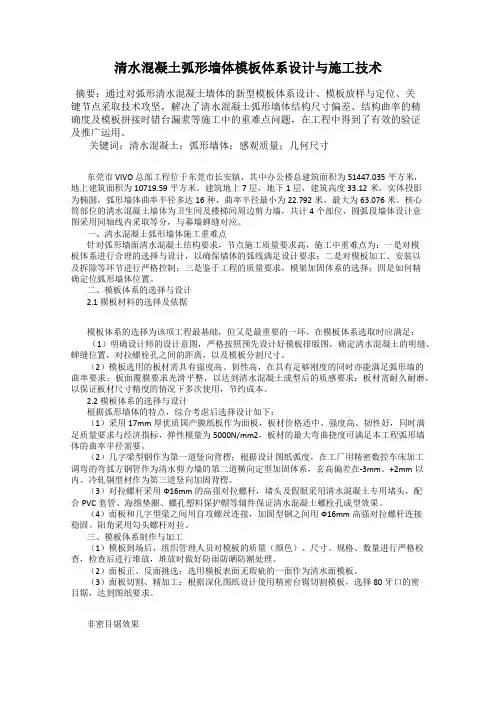

清水混凝土弧形墙体模板体系设计与施工技术摘要：通过对弧形清水混凝土墙体的新型模板体系设计、模板放样与定位、关键节点采取技术攻坚，解决了清水混凝土弧形墙体结构尺寸偏差、结构曲率的精确度及模板拼接时错台漏浆等施工中的重难点问题，在工程中得到了有效的验证及推广运用。
关键词：清水混凝土；弧形墙体；感观质量；几何尺寸东莞市VIVO总部工程位于东莞市长安镇，其中办公楼总建筑面积为51447.035平方米，地上建筑面积为10719.59平方米。
建筑地上7层，地下1层，建筑高度33.12米。
实体投影为椭圆，弧形墙体曲率半径多达16种，曲率半径最小为22.792米，最大为63.076米。
核心筒部位的清水混凝土墙体为卫生间及楼梯间周边剪力墙，共计4个部位，圆弧段墙体设计意图采用同轴线内采取等分，与幕墙蝉缝对应。
一、清水混凝土弧形墙体施工重难点针对弧形墙面清水混凝土结构要求，节点施工质量要求高，施工中重难点为：一是对模板体系进行合理的选择与设计，以确保墙体的弧线满足设计要求；二是对模板加工、安装以及拆除等环节进行严格控制；三是鉴于工程的质量要求，模架加固体系的选择；四是如何精确定位弧形墙体位置。
二、模板体系的选择与设计2.1模板材料的选择及依据模板体系的选择为该项工程最基础，但又是最重要的一环。
在模板体系选取时应满足：（1）明确设计师的设计意图，严格按照预先设计好模板排版图，确定清水混凝土的明缝、蝉缝位置，对拉螺栓孔之间的距离，以及模板分割尺寸。
（2）模板选用的板材需具有强度高、韧性高，在具有足够刚度的同时亦能满足弧形墙的曲率要求；板面覆膜要求光滑平整，以达到清水混凝土成型后的质感要求；板材需耐久耐磨，以保证板材尺寸精度的情况下多次使用，节约成本。
2.2模板体系的选择与设计根据弧形墙体的特点，综合考虑后选择设计如下：（1）采用17mm厚优质国产膜纸板作为面板，板材价格适中、强度高、韧性好，同时满足质量要求与经济指标，弹性模量为5000N/mm2，板材的最大弯曲挠度可满足本工程弧形墙体的曲率半径需要。
浅谈多曲率弧形清水混凝土剪力墙结构施工技术
浅谈多曲率弧形清水混凝土剪力墙结构施工技术多曲率弧形清水混凝土剪力墙结构是一种新兴的结构形式，它的施工技术与传统的混凝土结构有所不同。
本文将从前期准备、施工流程及问题处理等方面进行浅谈。
一、前期准备1. 材料选用多曲率弧形清水混凝土剪力墙结构施工所需材料包括混凝土、钢筋、临时支撑、模板等。
选用材料要求符合国家规定的强度要求，并符合设计要求。
2. 设备准备施工所需设备包括混凝土搅拌机、模板支撑等。
在选择设备时，要考虑到施工现场的条件，保证设备能正常运转。
3. 施工方案设计施工方案的设计需要充分考虑到多曲率弧形清水混凝土剪力墙结构的特点以及施工现场的实际情况，制定合理的施工流程和安全措施。
二、施工流程1. 模板安装多曲率弧形清水混凝土剪力墙结构的建立需要使用到特殊的模板。
在施工前需要将特殊的模板进行安装，并进行相关的固定，以达到施工需要的目的。
2. 钢筋加工对于多曲率弧形清水混凝土剪力墙结构，钢筋的加工需要根据弧形结构的特点进行设计，并根据施工的需要进行加工。
3. 混凝土浇筑在施工混凝土时，需要控制混凝土的水泥浆比、搅拌时间，以保证混凝土强度和均匀性。
同时，还要注意混凝土的保养和养护，以保证混凝土的质量。
4. 等待混凝土硬化在浇筑混凝土后，需要等待混凝土充分硬化，才能拆除模板和临时支撑，否则会破坏混凝土的结构和强度。
5. 后处理在混凝土硬化后，需要对结构进行后处理，保证墙体的平整度和表面细度。
三、问题处理在多曲率弧形清水混凝土剪力墙结构的施工过程中，可能会遇到一些问题，需要及时处理，保证施工进度和质量。
在模板安装后可能会出现模板翘曲的情况。
这时需要进行二次固定或重新制造模板，以保证施工的正常进行。
在钢筋加工时可能会由于误差出现不准确的情况，这时需要及时更换或调整钢筋，以保证施工的安全和质量。
在混凝土浇筑后，如果混凝土质量不达标，需要重新浇筑或进行补救措施，以保证墙体的强度和稳定性。
浅谈多曲率弧形清水混凝土剪力墙结构施工技术

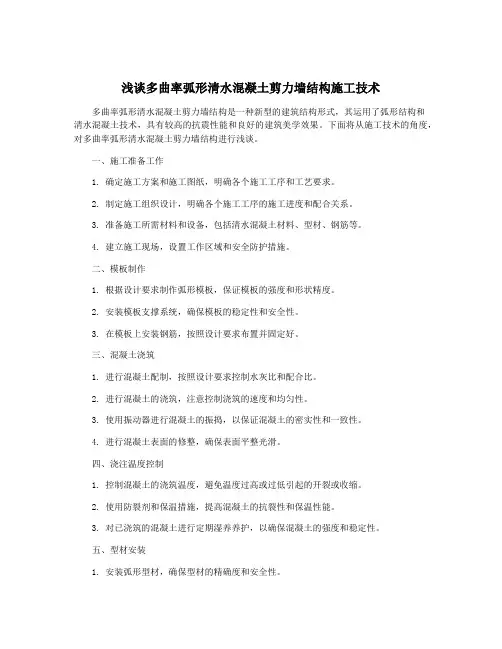

浅谈多曲率弧形清水混凝土剪力墙结构施工技术多曲率弧形清水混凝土剪力墙结构是一种新型的建筑结构形式，其运用了弧形结构和清水混凝土技术，具有较高的抗震性能和良好的建筑美学效果。
下面将从施工技术的角度，对多曲率弧形清水混凝土剪力墙结构进行浅谈。
一、施工准备工作1. 确定施工方案和施工图纸，明确各个施工工序和工艺要求。
2. 制定施工组织设计，明确各个施工工序的施工进度和配合关系。
3. 准备施工所需材料和设备，包括清水混凝土材料、型材、钢筋等。
4. 建立施工现场，设置工作区域和安全防护措施。
二、模板制作1. 根据设计要求制作弧形模板，保证模板的强度和形状精度。
2. 安装模板支撑系统，确保模板的稳定性和安全性。
3. 在模板上安装钢筋，按照设计要求布置并固定好。
三、混凝土浇筑1. 进行混凝土配制，按照设计要求控制水灰比和配合比。
2. 进行混凝土的浇筑，注意控制浇筑的速度和均匀性。
3. 使用振动器进行混凝土的振捣，以保证混凝土的密实性和一致性。
4. 进行混凝土表面的修整，确保表面平整光滑。
四、浇注温度控制1. 控制混凝土的浇筑温度，避免温度过高或过低引起的开裂或收缩。
2. 使用防裂剂和保温措施，提高混凝土的抗裂性和保温性能。
3. 对已浇筑的混凝土进行定期湿养养护，以确保混凝土的强度和稳定性。
五、型材安装1. 安装弧形型材，确保型材的精确度和安全性。
2. 将型材与混凝土墙体连接，采取合适的连接方式和固定方法。
六、预应力加固1. 针对长周期曲率较大的部位，采用预应力加固的措施。
2. 进行预应力筋的张拉和锚固，加强墙体的整体抗震性能。
七、施工质量控制1. 进行施工过程中的质量检查和验收，确保各个工序符合要求。
2. 对已完成的墙体进行强度和变形监测，及时发现问题并进行调整和处理。
多曲率弧形清水混凝土剪力墙结构施工技术需要严格按照设计要求和施工规范进行操作，保证施工质量和结构的稳定性。
需要合理安排施工工序和工艺，进行质量检查和监测，及时发现和解决问题，确保施工顺利进行。
弧形清水混凝土墙模板施工技术

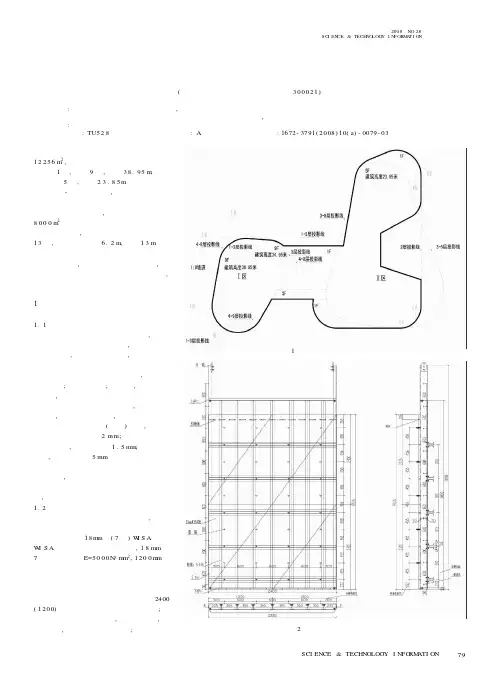

科技资讯2008NO .28SC I EN CE &TECH NO LOG Y I N FOR M A TI O N 工业技术天津某学院图书馆工程建筑面积12256m 2,由Ⅰ区、Ⅱ区建筑组成。
Ⅰ区建筑地下1层,地上9层,高度38.95m ;Ⅱ区建筑地上5层,高度23.85m 。
结构形式为现浇框架-抗震墙结构,建筑设计要求主体结构所有外露混凝土面为展现混凝土自然质感的清水混凝土,清水混凝土面积约8000m 2。
该工程建筑外轮廓由曲率不断变化的线条构成,弧线形墙体曲率半径多达13种,曲率半径最小6.2m ,最大13m 。
建筑楼层清水混凝土弧形外墙轮廓上下错动、变化复杂,弧形墙体曲率变化之多,在国内已施工清水混凝土建筑中尚无先例,极具特点。
1清水混凝土弧形墙体模板体系的选择与设计1.1弧形墙体模板体系选型依据①详细了解设计师的设计意图,确定清水混凝土饰面分格效果图,明确明缝、禅缝的位置,对拉螺栓孔间距,确定模板分块、面板分割尺寸。
②模板面板要求板材强度高,具有足够的刚度;加工性能好;韧性好,有良好的弯曲性,能满足弧形墙体曲率要求。
③模板表面要求平整光滑,表面覆膜强度高,耐磨、耐久性好,易清理。
④模板组合后拼缝(禅缝)严密,能保证不漏浆、错台不大于2mm;拼缝线条要求顺直、光滑,线宽不大于1.5mm ;模板拼缝交圈,偏差不大于5mm 。
⑤弧形墙体与直形墙体交接节点模板拼接严密,过渡顺滑。
⑥对拉螺孔满足设计师对位置的要求,对拉螺栓满足模板体系受力要求。
1.2模板体系的选型与设计根据清水混凝土弧形墙的特点,本工程选用了钢木组合模板体系。
①面板采用18m m 厚(7层)W I S A 模板。
W I S A 模板板材强度高、韧性好,18mm 厚7层板弹性模量E=5000N/m m 2,1200m m 长板材最大弯曲挠度可满足本工程弧形墙体曲率半径需要。
②墙体模板根据吊重、排版和弧形墙曲率半径精度等要求在工厂加工成2400(1200)宽×墙高的钢木组合体系大模板;模板次龙骨采用几字型铝梁,铝梁重量轻,受力性能好,便于和面板连接安装;主龙骨采用弧形清水混凝土墙模板施工技术李佑彬(天津招商房地产有限公司天津300021)摘要:通过设计、制作定型钢木模板体系,弧形墙体大模板专用连接紧固件及模板拼缝调节器等措施很好的解决了清水混凝土弧形墙体结构尺寸偏差、结构曲率精度及模板拼缝错台控制等施工难点问题,在实际工程中得到了有效验证。
弧形墙体清水混凝土木模板施工工艺

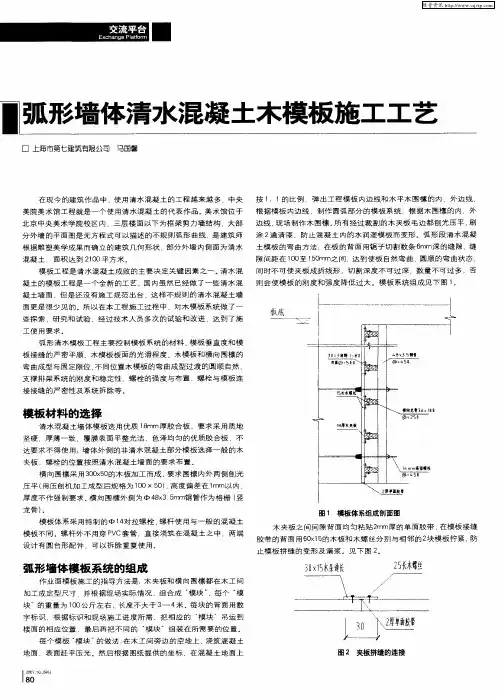

口 上海市第七建筑有限公司
马国馨
在 现 今 的建筑 作 品 中 ．使 用 清水 混凝 土 的 工程 越来 越 多 ．中央 美院美 术 馆 工程就 是 一个 使 用清 水 混凝 土 的代 表作 品 。美 术馆位 于 分 外墙 的平面 图是 无 方程 式 可 以描述 的 不规 则 弧形 曲线 ． 建筑 师 是 根 据雕 塑 美学 成 果而 确立 的建 筑 几何 形 状 ． 分外 墙 内 侧面 为 清水 部 混 凝 土 ．面积 达 到 ２ Ｏ １Ｏ平方 米 。 模 板 工 程是 清水 混 凝土 成败 的 主要 决定 关 键 因素 之 一 。 水混 清 凝 土 的模 板 工程 是一 个 全新 的 工艺 ．国 内虽 然已 经做 了一些 清 水混
止 模板 拼 缝 的变 形及 漏 浆 。见 下 图 ２ 。
模 板体 系 采 用特 制 的 １ 对拉 螺栓 ． ４ 螺杆 使 用与 一般 的 混 凝土
模板 不 同 。螺 杆 外 不用 穿 Ｐ Ｃ 管 ， 接 浇筑 在 混 凝土 之 中 ．两端 Ｖ 套 直
设 计有 圆 台形 配件 ．可 以 拆 除重 复使 用 。
厚 度不 作强 制 要求 。 向围檩 外 侧 为 ４ ｘ ｍｍ 管作 为 格栅 （ 横 ８３５ 钢 竖
龙 骨 ） 。
图 １ 模板体 系组成剖面图 木 夹板 之间 间 隙背 面均 匀 粘贴 ２ ｍ厚 的单 面胶 带 ， 模板 接缝 ｍ 在 胶 带 的背 面 用 ６ ｘ ５ 木板 和 木螺 丝分 别 与 相邻 的 ２ 模 板 拧 紧 ． ０ ｌ的 块 防
工 使 用 要 求
橛底
弧 形清 水模 板 工程 主要 控 制模 板 系统 的材 料 、 模板 垂 直度 和模
板 接 缝 的严 密 平顺 、木 模板 板 面 的光 滑程 度 、木 模板 和 横 向பைடு நூலகம்围檩 的 弯 曲成 型 与 固定 限位 ． 同位置 木 模板 的弯 曲成 型 过渡 的 圆顺 自然 ． 不
清水混凝土弧形墙模板加工自动化与制作安装工法
清水混凝土弧形墙模板加工自动化与制作安装工法清水混凝土弧形墙模板加工自动化与制作安装工法一、引言清水混凝土弧形墙在建筑领域的应用越来越广泛，其造型独特、美观大方，成为现代建筑设计中的重要元素之一。
然而，传统的清水混凝土弧形墙模板加工与安装工法一直存在着人力成本高、工期长、工艺不稳定等问题。
为了解决这些问题，加工自动化与制作安装工法被引入，取得了显著的效果。
二、清水混凝土弧形墙模板加工自动化技术在传统的模板加工工艺中，需要大量的人力成本和时间，同时加工过程中存在误差的可能性。
而采用加工自动化技术，可以有效地提高生产效率和产品质量。
具体的步骤如下：1. 数字化设计：利用计算机辅助设计软件，将建筑设计图纸转化为数字模型，并对墙面弧度进行精确测量和计算。
2. 自动化模板加工：将数字模型输入到数控切割设备中，通过自动控制的刀具和运动平台，实现对模板材料的精确切割和加工。
3. 质量控制：利用传感器和数据采集系统，对加工过程中的尺寸、角度和曲率进行监测和调整，确保模板的精度和一致性。
4. 轻量化材料应用：使用高强度、轻质的模板材料，降低了模板自重和搬运成本，提高了施工效率。
三、清水混凝土弧形墙制作安装工法传统的清水混凝土弧形墙制作安装过程中，需要大量的人工调整和修正，工期长，并且存在一定的风险。
而采用新的制作安装工法，可以实现高效、安全的施工。
具体的步骤如下：1. 模板预制：根据设计要求，利用自动化加工技术预制弧形模板，确保模板的精度和质量。
2. 模板安装：将预制的模板安装在墙体结构上，通过螺栓、焊接等方式固定牢固，从而确保模板的稳定性和安全性。
3. 粘结材料施工：在模板表面涂覆粘结材料，如抹灰、粉刷等，以保护墙体和增加其表面的装饰效果。
4. 混凝土浇筑：根据施工工艺和时间表，对清水混凝土进行浇筑和养护，确保墙体的强度和表面质量。
四、应用与展望清水混凝土弧形墙模板加工自动化与制作安装工法的应用已经取得了较好的效果。
弧形墙体清水混凝土木模板施工工艺浅探
弧形墙体清水混凝土木模板施工工艺浅探摘要:改革开放以来,社会经济全面发展,建筑业的建筑水平不断的提升,在当前一些先进建筑中,有一小部分使用了清水混凝土,比如:中央美术学院就是用清水混凝土建造而成的。
而在清水混凝土的施工中,模板工程直接决定了清水混凝土的成败,虽然当前国内的建筑业取得了令人瞩目的成绩,但是在施工清水混凝土的过程中,施工工艺难题依然较多。
本文就对清水混凝土木模板的施工工艺进行探讨。
关键词:清水混凝土施工工艺木模板弧形墙体1 如何选择模板材料在浇筑清水混凝土时,模板的制作是十分关键的,可以说是整个工程成败的关键环节之一。
而在制作模板时,选择什么样的材料又是一个技术性难题。
通常情况下,清水混凝土的模板需要选择一定厚度的优质胶合板,并且所选择的材料厚薄必须保持一致,同时具备相关的坚硬度,整个板面必须平整、光泽,如果胶合板达不到上面这些要求,是坚决不能使用的。
在选择墙体外侧的非清水混凝土板时,通常是采用木夹板,只是说,需要重点处理一下螺栓的位置,该位置的要求基本与清水混凝土模板的要求一致。
横向围檩通常是选用相关大小的木板加工而成,此外,围檩的里面和外面也必须通过刨光然后压平,高度偏差不能超过 1 mm,厚度没有什么特殊要求。
在制定模板体系时,需要采用清水混凝土模板特制的螺丝钉,螺杆的使用是完全不同于常规混凝土模板的。
螺杆外并不需要穿常用的套管等,而是直接被浇筑在清水混凝土中去,但是,在两端有圆台形配件设置,如果需要的话,可以进行拆除二次使用。
2 弧形墙体模板系统怎样组成在弧形墙体模板体系组成要求中,是有相关的指导方法的,大致有以下内容:先将横向围檩与木夹板放置于木工间,采用特殊形式进行加工,最后制定成一定尺寸的成型,同时结合弧形墙体清水混凝土的施工需要,然后组分成模板,每一块模板的重量应当维持在200斤上下,长度一般不能超过4m。
同时,对每一块模板进行标号,同时记录在背面,以便安装时方便。
在安装的过程中,先将提前预制好的模板输送到需要安装的位置,最后根据编号将模板一块一块的拼接而成,最后完成弧形墙体模板的安装。
