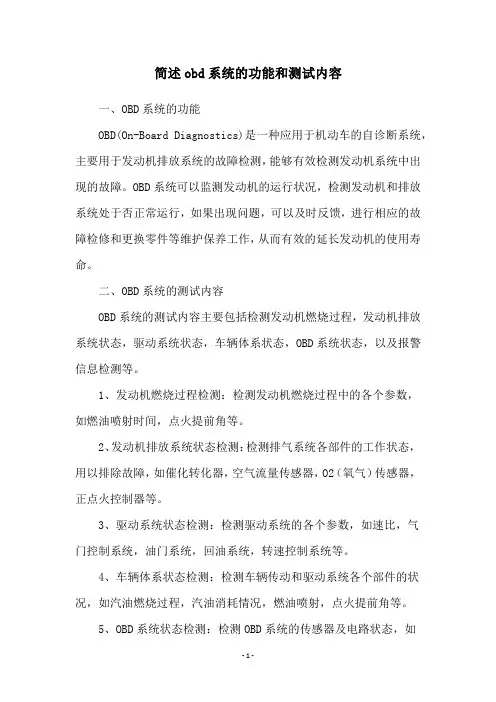

简述obd系统的功能和测试内容
简述obd系统的功能和测试内容
一、OBD系统的功能
OBD(On-Board Diagnostics)是一种应用于机动车的自诊断系统，主要用于发动机排放系统的故障检测，能够有效检测发动机系统中出现的故障。
OBD系统可以监测发动机的运行状况，检测发动机和排放系统处于否正常运行，如果出现问题，可以及时反馈，进行相应的故障检修和更换零件等维护保养工作，从而有效的延长发动机的使用寿命。
二、OBD系统的测试内容
OBD系统的测试内容主要包括检测发动机燃烧过程，发动机排放系统状态，驱动系统状态，车辆体系状态，OBD系统状态，以及报警信息检测等。
1、发动机燃烧过程检测：检测发动机燃烧过程中的各个参数，
如燃油喷射时间，点火提前角等。
2、发动机排放系统状态检测：检测排气系统各部件的工作状态，用以排除故障，如催化转化器，空气流量传感器，O2（氧气）传感器，正点火控制器等。
3、驱动系统状态检测：检测驱动系统的各个参数，如速比，气
门控制系统，油门系统，回油系统，转速控制系统等。
4、车辆体系状态检测：检测车辆传动和驱动系统各个部件的状况，如汽油燃烧过程，汽油消耗情况，燃油喷射，点火提前角等。
5、OBD系统状态检测：检测OBD系统的传感器及电路状态，如
O2传感器，声学传感器，电子燃油喷射系统（EFI）等
6、报警信息检测：检测发动机和排放系统是否处于正常运行状态，如果出现故障，系统将自动发出报警信息，以提醒司机对发动机出现的问题进行相应的维护保养工作。

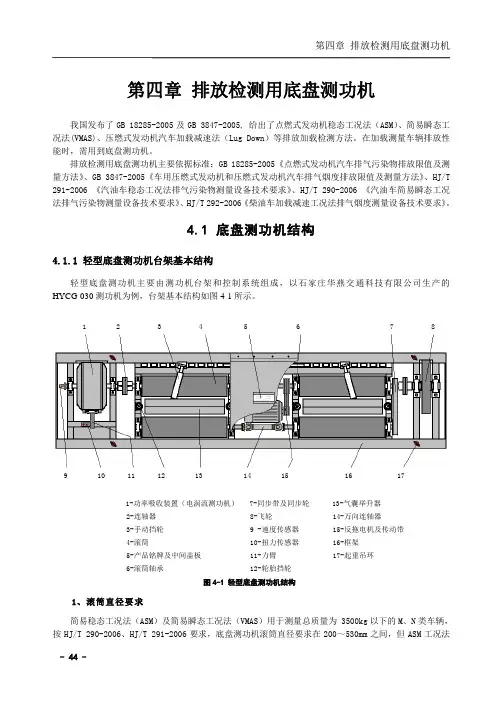

04第四节 排放检测用底盘测功机
第四章排放检测用底盘测功机我国发布了GB 18285-2005及GB 3847-2005, 给出了点燃式发动机稳态工况法（ASM）、简易瞬态工况法(VMAS)、压燃式发动机汽车加载减速法（Lug Down）等排放加载检测方法。
在加载测量车辆排放性能时，需用到底盘测功机。
排放检测用底盘测功机主要依据标准：GB 18285-2005《点燃式发动机汽车排气污染物排放限值及测量方法》、GB 3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》、HJ/T 291-2006 《汽油车稳态工况法排气污染物测量设备技术要求》、HJ/T 290-2006 《汽油车简易瞬态工况法排气污染物测量设备技术要求》、HJ/T 292-2006《柴油车加载减速工况法排气烟度测量设备技术要求》。
4.1 底盘测功机结构4.1.1 轻型底盘测功机台架基本结构轻型底盘测功机主要由测功机台架和控制系统组成，以石家庄华燕交通科技有限公司生产的HYCG-030测功机为例，台架基本结构如图4-1所示。
1 2 3 4 5 6 7 89 10 11 12 13 14 15 16 171-功率吸收装置（电涡流测功机） 7-同步带及同步轮 13-气囊举升器2-连轴器 8-飞轮 14-万向连轴器3-手动挡轮 9 -速度传感器 15-反拖电机及传动带4-滚筒 10-扭力传感器 16-框架5-产品铭牌及中间盖板 11-力臂 17-起重吊环6-滚筒轴承 12-轮胎挡轮图4-1 轻型底盘测功机结构1、滚筒直径要求简易稳态工况法（ASM）及简易瞬态工况法（VMAS）用于测量总质量为 3500kg以下的M、N类车辆，按HJ/T 290-2006、HJ/T 291-2006要求，底盘测功机滚筒直径要求在200～530mm之间，但ASM工况法机动车检测培训教材（原理篇）功率加载模型是按218mm直径为例给出的；HJ/T 292-2006对轻型压燃式发动机汽车的加载减速法测量用测功机，滚筒直径要求为（216±2）mm, 因此为兼顾点燃式发动机及压燃式发动机汽车工况法检测需要，一般滚筒直径都选在216mm～218mm之间。
汽车发动机排放性能检验流程与监测
汽车发动机排放性能检验流程与监测汽车发动机排放性能检验是一项重要的环保指标，它能够评估汽车发动机的排放水平，监测车辆的污染排放情况，为环境保护提供参考数据。
下面将介绍一下汽车发动机排放性能检验的流程与监测。
首先，汽车发动机排放性能检验需要使用尾气分析仪对发动机排放的尾气进行采样和分析。
尾气分析仪通常由探针和测量仪器组成，探针会插入到汽车排气管中，通过测量仪器对尾气中的污染物进行实时监测。
这些污染物包括一氧化碳、氮氧化物、颗粒物和挥发性有机化合物等。
接下来，为了保证检验结果的准确性，排放性能检验通常需要在指定的环境条件下进行。
这些条件包括环境温度、湿度和大气压等。
此外，检验过程中还需要考虑车辆行驶的状态，如车辆的速度、负载和转速等，以便更好地模拟实际的行驶情况。
在进行排放性能检验时，需要将所采集的尾气样品与排放标准进行比对。
不同国家或地区制定了各自的排放标准，这些标准主要用于限制车辆尾气中的污染物排放量，以保护环境和人类健康。
因此，在检验过程中，尾气分析结果需要与排放标准进行对比，以确定车辆是否符合相关法规要求。
最后，在排放性能检验完成后，需要对检验结果进行记录和评估。
汽车发动机排放性能的评估是根据尾气中污染物的浓度、排放量和排放浓度等参数进行的。
通过对这些参数的分析，可以评估车辆的排放性能，及时发现问题，并采取相应的措施进行改进和修复。
总体来说，汽车发动机排放性能检验流程与监测是一个复杂的过程，需要采集尾气样品、分析测量数据，并与排放标准进行比对和评估。
通过这个过程，可以及时发现和解决车辆排放问题，减少环境污染，保护人类健康。
未来，随着科技的进步和法规的完善，汽车发动机排放性能的检验与监测将会更加精确和有效，为环境保护事业做出更大的贡献。
在汽车发动机排放性能检验中，尾气分析仪被广泛应用。
尾气分析仪可以测量尾气中各种污染物的含量，如一氧化碳、氮氧化物、颗粒物和挥发性有机化合物等。
这些污染物是对环境和人类健康具有潜在危害的物质，因此在汽车排放控制方面，监测和控制这些污染物的排放是至关重要的。
ECM设备
发动机排放测试便携设备
美国ECM公司成立于1988年，专门研发、制造及销售用于车辆动力总成开发、标定和试验的测试设备，用于提高能源转换效率和减少污染物排放。
从成立至今已发展成为世界上最大的基于陶瓷传感器的发动机测试设备制造商。
美国ECM公司的产品广泛用于世界上主要的汽车制造商、发动机制造商、燃烧系统制造商、研究机构以及政府机构。
本文章展示的是ECM设备在测量排放气体等数据上的应用。
以Lambda相关的数据测量为例，ECM提供三种套装（传感器，线缆，模块）用于测量燃烧平衡点信息（如AFR，FAR，Lambda，%O2等）并将测量数据以CAN总线输出。
系统组成如下：
设备可以直接从车辆蓄电池取电，通过CAN卡的连接至上位机，通过配置软件设置需要采集的物理量，可以使用ECM自带的软件实时显示数据，也可以一键导出对应的DBC文件用于其他的数采设备，如IPEmotion、INCA、CANoe、CANape、CANalyzer等，这样可以实现和其他的数据，如ECU信息、数采模块信息等同步采集，一起分析。
各种类型的传感器探头:
不同传感器的安装位置图示:
ECM设备配置软件界面：
可以点击Export.dbc按钮，导出对应设备的DBC文件，用于其他数采软件。
客户的实际安装：
工装细节:。

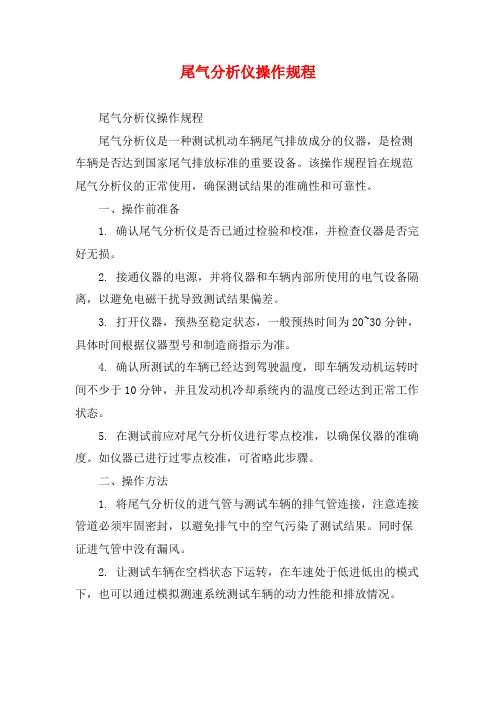

尾气分析仪操作规程
尾气分析仪操作规程尾气分析仪操作规程尾气分析仪是一种测试机动车辆尾气排放成分的仪器，是检测车辆是否达到国家尾气排放标准的重要设备。
该操作规程旨在规范尾气分析仪的正常使用，确保测试结果的准确性和可靠性。
一、操作前准备1. 确认尾气分析仪是否已通过检验和校准，并检查仪器是否完好无损。
2. 接通仪器的电源，并将仪器和车辆内部所使用的电气设备隔离，以避免电磁干扰导致测试结果偏差。
3. 打开仪器，预热至稳定状态，一般预热时间为20~30分钟，具体时间根据仪器型号和制造商指示为准。
4. 确认所测试的车辆已经达到驾驶温度，即车辆发动机运转时间不少于10分钟，并且发动机冷却系统内的温度已经达到正常工作状态。
5. 在测试前应对尾气分析仪进行零点校准，以确保仪器的准确度。
如仪器已进行过零点校准，可省略此步骤。
二、操作方法1. 将尾气分析仪的进气管与测试车辆的排气管连接，注意连接管道必须牢固密封，以避免排气中的空气污染了测试结果。
同时保证进气管中没有漏风。
2. 让测试车辆在空档状态下运转，在车速处于低进低出的模式下，也可以通过模拟测速系统测试车辆的动力性能和排放情况。
3. 确认尾气分析仪开始测试工作，看到相关的数据在仪器屏幕上显示。
此时，应保持尾气分析仪稳定运行，不要进行操作或者拆除设备连接。
4. 在测试中，需要在车辆达到最高限制车速时进行数据采集，同时还需要记录下测量数据，以后方处理和复查。
5. 在测试工作中，应注意任何异常情况的出现，如报警、设备异常和数据偏差等，及时进行处理和记录。
6. 测试完成后，及时切断测试车辆和尾气分析仪的连接，并确认测试数据的正确性。
三、操作要点1. 尾气分析仪应在安全的环境下使用，使用时内部必须保持通风良好，防止室内污染。
2. 操作人员必须熟练掌握相关设备的使用方法和基本技能，同时应遵守所有安全规定。
3. 经常保持仪器、测试区域的清洁，以保证测试结果的准确性。
4. 在测试过程中，应避免任何突发事件的出现，能够对处理常见问题的解决程序和处理措施。

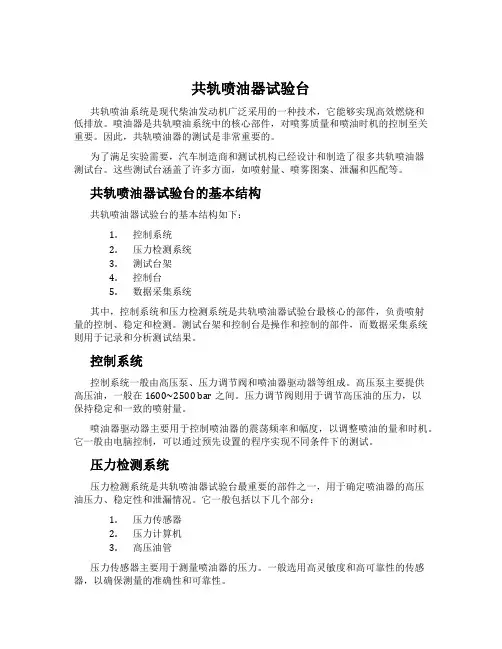

共轨喷油器试验台
共轨喷油器试验台共轨喷油系统是现代柴油发动机广泛采用的一种技术，它能够实现高效燃烧和低排放。
喷油器是共轨喷油系统中的核心部件，对喷雾质量和喷油时机的控制至关重要。
因此，共轨喷油器的测试是非常重要的。
为了满足实验需要，汽车制造商和测试机构已经设计和制造了很多共轨喷油器测试台。
这些测试台涵盖了许多方面，如喷射量、喷雾图案、泄漏和匹配等。
共轨喷油器试验台的基本结构共轨喷油器试验台的基本结构如下：1.控制系统2.压力检测系统3.测试台架4.控制台5.数据采集系统其中，控制系统和压力检测系统是共轨喷油器试验台最核心的部件，负责喷射量的控制、稳定和检测。
测试台架和控制台是操作和控制的部件，而数据采集系统则用于记录和分析测试结果。
控制系统控制系统一般由高压泵、压力调节阀和喷油器驱动器等组成。
高压泵主要提供高压油，一般在1600~2500 bar之间。
压力调节阀则用于调节高压油的压力，以保持稳定和一致的喷射量。
喷油器驱动器主要用于控制喷油器的震荡频率和幅度，以调整喷油的量和时机。
它一般由电脑控制，可以通过预先设置的程序实现不同条件下的测试。
压力检测系统压力检测系统是共轨喷油器试验台最重要的部件之一，用于确定喷油器的高压油压力、稳定性和泄漏情况。
它一般包括以下几个部分：1.压力传感器2.压力计算机3.高压油管压力传感器主要用于测量喷油器的压力。
一般选用高灵敏度和高可靠性的传感器，以确保测量的准确性和可靠性。
压力计算机是指用于处理和计算压力信号的设备。
它一般与高压泵、压力调节阀和喷油器驱动器等设备配合使用，可以实时测量和控制高压油的压力和流量。
高压油管是喷油器和压力传感器之间的连接部件，用于导入高压油和转换压力信号。
它一般选用高压强度和优质的材料，如不锈钢，以保证系统的可靠性和安全性。
测试台架和控制台测试台架是共轨喷油器试验台的身体，实际上是一个工作站，用于安装喷油器和其他设备。
它一般由支架、夹具和定位器等组成，可以满足不同型号、种类和尺寸的喷油器测试需求。
点燃式发动机汽车稳态工况法污染物测试报告
点燃式发动机汽车稳态工况法污染物测试报告一、实验目的：通过点燃式发动机汽车稳态工况法实验，测量汽车尾气中的污染物排放情况，了解汽车的排放性能。
二、实验设备和试验材料：1.点燃式发动机汽车2.排气测量仪器：包括废气分析仪和排气烟度计3.实验样品：汽车尾气三、实验过程：1.实验准备：使用废气分析仪和排气烟度计对仪器进行校准和检查，确保测量结果的准确性。
将废气分析仪和排气烟度计连接到汽车排气尾管上，保证稳定和安全。
2.开始实验：启动汽车发动机，保持发动机运行在稳态工况下。
3.测量数据：使用废气分析仪和排气烟度计对汽车尾气进行连续测量，记录关键参数包括：-污染物种类：如二氧化碳（CO2）、一氧化碳（CO）、氮氧化物（NOx）、颗粒物（PM）等；-浓度值：测量出的各个污染物的浓度值；-排放标准：根据国家和地区的排放标准，判断每个污染物的排放情况。
四、实验结果和数据分析：根据实验测得的数据，对排放情况进行评估和分析。
比较实测值与国家和地区的排放标准，判断汽车是否符合排放要求。
对于超标的污染物，分析其成因和可能影响。
五、实验结论：根据实验结果和数据分析，得出以下结论：1. 汽车尾气中的二氧化碳浓度为X ppm，符合国家和地区的排放标准；2. 汽车尾气中的一氧化碳浓度为X ppm，超过国家和地区的排放标准；3. 汽车尾气中的氮氧化物（NOx）浓度为X ppm，符合国家和地区的排放标准；4. 汽车尾气中的颗粒物（PM）浓度为X ppm，符合国家和地区的排放标准。
六、可能的改进措施：根据实验结论，对于超标的一氧化碳浓度，可以采取以下改进措施：1.对发动机进行调整和维修，确保燃烧的充分和完全，减少一氧化碳的生成；2.定期更换空气滤清器和排气管，保证排放系统的通畅性和正常运行。
七、实验的局限性：本实验只是对点燃式发动机汽车在稳态工况下的尾气排放进行了测试，未考虑其他工况和影响因素。
同时，实验结果受到实验条件和仪器精度的限制，可能存在一定的误差。
机动车环保检验操作规程
点燃式发动机在用汽车双怠速法操作规程一、检测参数CO、HC、λ(过量空气系数)，可同时检测CO、O。
二、检测标准GB18285 点燃式发动机汽车排气污染物排放限值及测量方法三、测试环境条件：环境温度：0～40℃环境湿度：＜85％大气压力：80～110kPa四、检测设备： MQY-200不透光烟度计、MQZ-3振动式转速分析仪五、检测操作规程1、机动车排气系统无泄漏，发动机在各转速控制点运转平稳2、设备预热及自检，车辆预热。
3、接上发动机转速传感器、油温感应器。
4、发动机从怠速状态加速至70%额定转速，运转30s后降至高怠速（50%额定转速，小车2500±100/min，大车1800±100r/min）并保持，油温85c°。
5、将取样探头插入排气管，深度不少于400mm，并固定在排管上。
维持15s后，由具有平均值功能的仪器读取30s内的平均值。
6、对于使用闭环控制电子燃油喷射系统和三元催化转化器技术的汽车进行过量空气系数的测定。
发动机转速为高怠速时的λ值为：±。
7、发动机从高怠速降至低怠速15s后，由具有平均值功能的仪器读取30s内的平均值，或者人工读取30s内的最高值和最低值，取平均值为怠速污染物测量结果。
8、工作全过程时间：>90s9、测量完成，检验员从车辆排气管中取出取样探头，从发动机上取下转速夹和油温传感器，置于清洁空气环境中；车辆驶离工位。
点燃式发动机在用汽车简易瞬态工况法操作规程一、检测参数CO、HC、NO X二、检测标准GB 18285 点燃式发动机汽车排气污染物排放限值及测量方法HJ/T 240-2005 点燃式发动机在用汽车简易工况法排气污染物排放限值的原则和方法三、测试环境条件：环境温度：0～40℃环境湿度：＜85％大气压力：80～110kPa四、检测设备： MQY--200不透光烟度计、ACCG-10汽车底盘测功机、MQZ-3振动式转速分析仪、MQW-50A汽车排气流量分析仪五、检测操作规程1、举起测功机升降板，并检测是否已将滚筒牢固锁好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机部分流微粒采集系统
——AVL SPC472
适用于重型车和轻型 车的颗粒排放测量 满足欧洲3号法规 进行稳态和动态颗粒 排放测量 适合超低颗粒排放测 量 移动方便 、安装灵 活
AVL 735油耗仪
439烟度计
发动机排放主要测试设备
1、 汽车与摩托车共用的48”排放底盘测功机 ——美国宝克MIM4000 2、 汽车、摩托车排气稀释和定容采集系统 ——日本 Horiba CVS7400T 3、 柴油车微粒取样系统——Horiba DLS7100E 4、 气体分析系统——Horiba MEXA-7200D 5、 发动机台架测功机——奥地利AVL AFA335 PUMA 5 测控系统， AVL 439烟度计 6、 中重型柴油机部分流微粒采集系统 ——AVL SPC472 7、 汽车、摩托车、内燃机油耗仪——AVL 735
一
气体分析——Horiba MEXA7200D
测量各种浓度范围的 CO、 NOx、THC、 O2 、 CH4、 CO2等 气体排放 包括样气处理单元 、 采样单元和分析单元 具备泄漏检查 、干 扰检查 、线性检查 和 NOx效率检查
发动机台架
测量发动机性能指标 (功率 、扭矩 、转 速 、油耗 、烟度 、 流量 、各种压力和 温度等 ) 实时测量 、实时控 制 ，编程自动测量 模块化结构 、开放 性界面
Horiba排气稀释和定容采集系统
模拟车辆排气与环境 空气的混合 、计算 流量 ，要求无冷凝 、 不影响车辆排气 包括文氏管 、采样 袋 、负压风机 、控 制计算机等 实现循环工况总量排 放测量
柴油车微粒取样系统
测量汽、柴油车的气体 排放以及柴油车的微粒 排放 包括混合三通、CVS 、 微粒取样等 采用 Window NT操作环 境 、局域网连接 满足欧洲 3号和 EPA排 放标准
48”排放底盘测功机
满足欧洲3号排放法 规的轻型汽车（汽油 车、柴油车）摩托车 排放污染物测试。 汽车、摩托车室内性 能试验 动力机械与汽车、摩 托车的排放性能、燃 油经济性能、动力性国 EPA、欧洲 ECE和中国 GB-18352等 标准 精确模拟各种道路工况 (±0.045%F.S) 系统软件标准化 、功能 多样化 整个系统包括主控计算 机 、测功机 、司机助 、 模拟风机等
测功机—AVL AFA335
交流变频测功机 测量精度高 、响应 速度快 ，模拟正负 力矩 可在发动机台架上模 拟汽车道路行驶 用于发动机的研究和 开发
PUMA 5 测控系统
Window NT操作界面 开放性平台 模块化结构 、快捷 添加新的测试功能 高精度实时测量 高响应速度 、大容 量数据存贮 多通道I/O接口
