(完整版)箱式变压器运行规程
箱式变电站操作规程
箱式变电站操作规程箱式变电站运行操作规程：1.首先到变压器室把变压器室网门关上，外门也关上。
2.接着到高压室，把高压柜柜门关上，把K旋向操作位置；这时先把线路上10KV高压送到箱变高压柜上。
3.把操作手柄插入接地开关合闸孔，向分闸方向旋转操作手柄，使接地开关分闸；4.拔出操作手柄插入负荷开关分闸孔，向合闸方向旋转操作手柄，使负荷开关合上闸，合闸指示灯亮，带电指示器亮，这时变压器已经带电，关上箱变高压室门。
5.再到低压室，到低压进线柜前，按动合闸按钮，这时合闸指示灯亮，低压进线柜合上闸，低压室全部带电。
6.到低压电容柜前，把转换开关转到自动位置，使电容柜自动补偿投切；7.最后合上出线柜各分支断路器，箱变就正常运行了。
箱式变电站停电操作规程：1.首先到低压室，断开出线柜各分支断路器；2.再到低压进线柜前，按动分闸按钮，这时合闸指示灯灭，分闸指示灯亮，低压进线开关断开。
3.最后到高压室，把操作手柄插入负荷开关合闸孔，向分闸方向旋转操作手柄，使负荷开关分闸，合闸指示灯灭，带电指示器灭，这时变压器断电，负荷开关分闸；拔出操作手柄插到接地开关分闸位置，向合闸位置旋转，使接地开关合闸，这时就可以对变压器和低压室进行检修了。
注意：如果这时想打开高压柜门，必须先把线路上10KV电断开，使高压柜进线侧不带电，这时把K旋向开门位置，高压柜门就可以打开了，就可以对高压室进行检修了。
另：如不用操作手柄分闸，也可以用电动分闸，按动高压柜面门上分闸按钮，合闸指示灯灭，带电指示器灭，这时负荷开关分闸；但用电动分闸后，要再合闸或打开高压柜门，必须对负荷开关进行复位操作，即电动分闸后，把操作手柄插入负荷开关合闸位置向分闸位置旋转，使其分闸到位，这时就可以再合闸或操作接地开关打开高压柜门。
箱式变压器操作规程
箱式变压器操作规程
《箱式变压器操作规程》
一、操作前的检查
1. 确认箱式变压器的电源已经关闭并且断开电源。
2. 检查箱式变压器周围没有易燃、易爆、腐蚀物质。
3. 确保箱式变压器的绝缘性能良好，没有漏电现象。
二、开启箱式变压器
1. 将箱式变压器的主断路器或开关关闭。
2. 先打开箱式变压器的低压侧开关，然后是高压侧开关。
3. 确保电压稳定后再连通负载。
三、关闭箱式变压器
1. 先断开负载，然后依次关闭高压侧和低压侧开关。
2. 关闭主断路器或开关。
3. 切断电源。
四、维护与保养
1. 定期对箱式变压器进行绝缘测试。
2. 清洁箱式变压器外部，去除积聚的灰尘和杂物。
3. 定期检查箱式变压器连接线路和开关，如有损坏及时更换。
五、注意事项
1. 不得超负荷使用箱式变压器。
2. 发现箱式变压器有异常响声或异味时，立即断开电源并联系专业人员检修。
3. 使用箱式变压器时，严禁在周围堆放易燃、易爆、腐蚀物质。
以上就是《箱式变压器操作规程》，遵守操作规程，可以有效确保箱式变压器的安全运行，延长使用寿命，保障生产安全。
变压器安全运行规程(1)
变压器安全运行(yùnxíng)规程1 范围(fànwéi)（var:乏）本规程规定变压器的运行方式，运行中的检查与维护、异常(yìcháng)运行及事故处理。
本规程适用(shìyòng)于动力分厂整流三所所管辖的调压变、整流变、电力变的运行、维护及事故处理。
2 引用标准本规程引用国家标准GB/T645-1995《三相油浸式电力变压器技术参数和要求》，GB-1094.5-2003《电力变压器承受短路的能力》，GB-10237-88《电力变压器绝缘水平和绝缘试验外绝缘的空气气隙》，GB/T10854-89《有载分接开关应用导则》和行业标准JB/T8636-1997《电力整流变压器》以及设备使用说明书上的有关规定参照执行。
3 变压器技术参数3.1 整变参数3.5 6、7号动力(dònglì)变参数名称高压中压低压分接开关选择开关位置电压(V)电流(A)电压(V)电流(A)电压(V)电流(A)4 X4-Y4-Z4 233750 155.65 X5-Y5-Z5 231000 157.56 X6-Y6-Z6 228250 159.37 X7-Y7-Z7 225500 161.38 X8-Y8-Z8 222750 163.3 9A X9-Y9-Z9220000 165.3 9B Xk-Yk-Zk9C X1-Y1-Z110 X2-Y2-Z2 217250 167.411 X3-Y3-Z3 214500 169.612 X4-Y4-Z4 211750 171.813 X5-Y5-Z5 209000 17414 X6-Y6-Z6 206250 176.415 X7-Y7-Z7 203500 178.716 X8-Y8-Z8 200750 181.217 X9-Y9-Z9 198000 183.7 如图：3.8分变分接开关(kāiguān)位置3.9 所用变开关(kāiguān)位置4 变压器正常(zhèngcháng)运行方式(fāngshì)4.1 变压器的运行(yùnxíng)条件4.1.1变压器在规定参数条件下可长期运行。

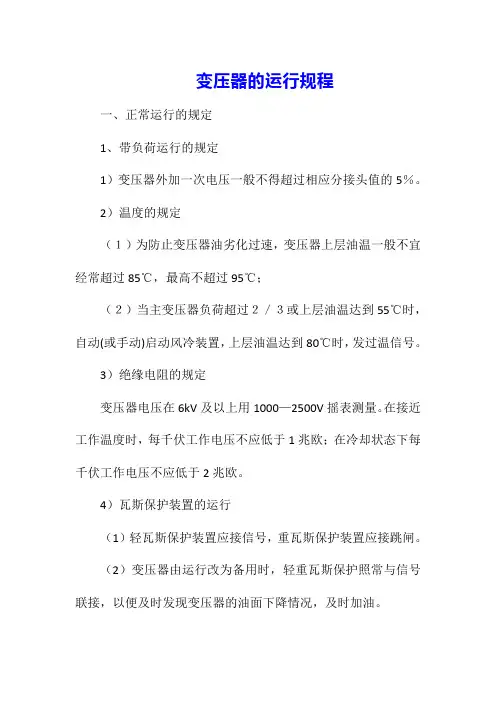

变压器的运行规程
变压器的运行规程一、正常运行的规定1、带负荷运行的规定1）变压器外加一次电压一般不得超过相应分接头值的5％。
2）温度的规定（１）为防止变压器油劣化过速，变压器上层油温一般不宜经常超过85℃，最高不超过95℃；（２）当主变压器负荷超过２／３或上层油温达到55℃时，自动(或手动)启动风冷装置，上层油温达到80℃时，发过温信号。
3）绝缘电阻的规定变压器电压在6kV及以上用1000—2500V摇表测量。
在接近工作温度时，每千伏工作电压不应低于1兆欧；在冷却状态下每千伏工作电压不应低于2兆欧。
4）瓦斯保护装置的运行（1）轻瓦斯保护装置应接信号，重瓦斯保护装置应接跳闸。
（2）变压器由运行改为备用时，轻重瓦斯保护照常与信号联接，以便及时发现变压器的油面下降情况，及时加油。
（3）对运行中变压器进行滤油或加油时，应将重瓦斯保护改接至信号，其它继电保护（如差动保护、复合闭锁过流）仍应投入。
等变压器完全停止排出空气气泡时，重瓦斯保护联板才能接入跳闸回路。
（4）当油面有异常升高现象时，应先将重瓦斯保护联板改至信号位置，才能打开各种放气或放油的塞子、清理呼吸器的孔眼或进行其它工作，防止瓦斯继电器误动作而跳闸。
2、变压器的巡视检查1）变压器的日常巡视检查（1）油温、油位要正常，无渗油漏油；（2）套管无裂纹、油污、放电痕迹；（3）声音正常；（4）冷却器手感温度应相近，风扇运转正常，油流及气体继电器工作正常；（5）吸湿器完好，吸附剂干燥；（6）引线接头、电缆、母线无发热迹象；（7）压力释放器，安全气道及防爆膜应完好无损；（8）气体继电器内无气体；（9）各控制箱、二次控制箱关严，无受潮；（10）变压器室门、窗、照明应完好，房屋不漏水，温度正常；2）应对变压器作定期检查，并增加以下检查内容:（1）外壳、箱沿无异常发热；（2）各部位接地良好；（3）各种标志应齐全明显；（4）各保护装置应安全良好；（5）温度表指示正常；（6）消防设施应齐全完好；（7）储油池和排油设施应保持良好状态；3）下列情况下应对变压器进行特殊巡视检查，增加巡视次数:（1）新设备或经检修的变压器在投运72h 内；（2）有较严重缺陷时；（3）气象突变（大风、大雾、大雪冰雹、寒潮等）；（4）雷雨季节，特别是雷雨后；（5）变压器急救负载运行时。

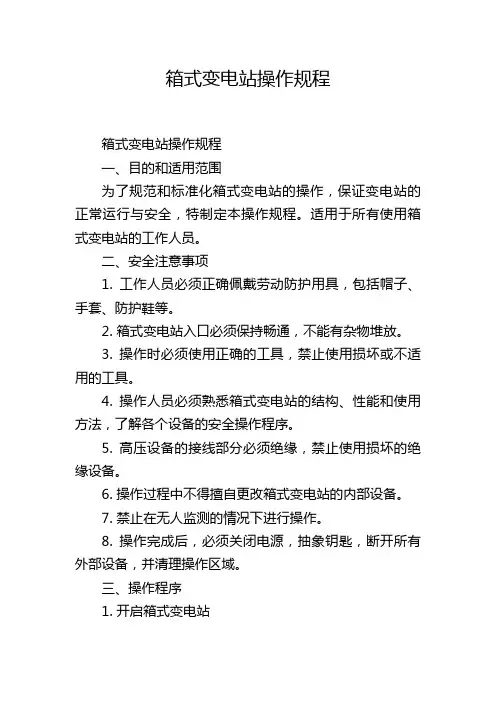

箱式变电站操作规程
箱式变电站操作规程箱式变电站操作规程一、目的和适用范围为了规范和标准化箱式变电站的操作，保证变电站的正常运行与安全，特制定本操作规程。
适用于所有使用箱式变电站的工作人员。
二、安全注意事项1. 工作人员必须正确佩戴劳动防护用具，包括帽子、手套、防护鞋等。
2. 箱式变电站入口必须保持畅通，不能有杂物堆放。
3. 操作时必须使用正确的工具，禁止使用损坏或不适用的工具。
4. 操作人员必须熟悉箱式变电站的结构、性能和使用方法，了解各个设备的安全操作程序。
5. 高压设备的接线部分必须绝缘，禁止使用损坏的绝缘设备。
6. 操作过程中不得擅自更改箱式变电站的内部设备。
7. 禁止在无人监测的情况下进行操作。
8. 操作完成后，必须关闭电源，抽象钥匙，断开所有外部设备，并清理操作区域。
三、操作程序1. 开启箱式变电站操作人员先检查周围环境，确认安全后，将钥匙插入箱式变电站的主控锁，逆时针旋转，打开闭锁状态。
然后，将箱式变电站门打开，检查内部设备的正常情况。
2. 开启主开关确认箱式变电站的主开关处于关闭状态后，操作人员顺时针旋转主开关手柄，将主开关打开，此时箱式变电站开始供电。
3. 连接外部设备将需要供电的外部设备正确接入箱式变电站的开关控制台，确保连接牢固。
4. 监测电流和电压值打开箱式变电站的控制室门，通过电流表和电压表检测所有设备的电流和电压值，确保在正常范围内。
如有异常情况，应及时采取措施排除故障。
5. 完成操作后关闭箱式变电站操作人员将外部设备从箱式变电站中断开，确保安全后，顺时针旋转主开关手柄，将主开关关闭。
然后关闭箱式变电站的控制室门。
最后，将钥匙插入主控锁，顺时针旋转，关闭并闭锁箱式变电站。
四、操作常见故障排除1. 设备无法启动：检查箱式变电站主开关是否打开，以及外部设备是否正确连接。
2. 电流或电压值异常：检查所有设备的接线是否松动或损坏，并检查变电站内部绝缘是否完好。
3. 触电：在操作过程中如遇触电情况，操作人员应立即停止操作，用干燥的绝缘材料隔离电源并寻求帮助。
变压器运行安全技术操作规程(3篇)
变压器运行安全技术操作规程一、概述变压器是电力系统中常见的电力设备，用于调整电压水平，保障电能传输和供电质量。
为确保变压器的安全运行，提高供电可靠性，减少故障和事故的发生，制定本操作规程。
二、设备检查1. 在每次开机前，必须进行设备的检查和维护。
检查内容包括外观、冷却系统、绝缘系统、引线和连接等。
2. 确保电流和电压表的准确性，防止误判。
3. 检查变压器的温度和压力，确保在正常范围内。
三、运行操作1. 开机(1) 打开主开关前，先检查电压和频率是否符合要求。
(2) 打开风扇和冷却水泵，确保冷却系统正常运行。
(3) 逐渐升高电压，确保电压平稳上升。
2. 停机(1) 关闭主开关前，先降低电压至最低水平。
(2) 关闭风扇和冷却水泵，断开变压器与电源的连接。
3. 运行期间(1) 定期检查温度和压力，确保在正常范围内。
(2) 监测运行参数，如电压、电流、功率因数等，及时发现异常情况。
四、维护和保养(1) 定期清洁变压器表面和周围环境，防止灰尘积累影响散热。
(2) 清洁冷却系统中的滤网。
(3) 清理变压器内部绝缘系统，保证电气安全。
2. 绝缘检测(1) 定期进行绝缘电阻测试，确保绝缘系统的良好状态。
(2) 如发现绝缘有问题，及时处理，避免绝缘击穿导致事故。
3. 润滑(1) 定期为变压器的轴承和齿轮进行润滑，保证运行的顺畅。
(2) 检查润滑油的质量和量，及时更换。
4. 检修和维护(1) 定期进行变压器的检修和维护，如更换磁芯、绕组等。
(2) 对于老化和故障的部件，及时更换或修理。
五、应急处置1. 如发生突发事件导致变压器故障，应立即切断电源，并通知相关维修人员。
2. 在故障处理过程中，必须按照相关标准和操作规程进行，确保人身安全和设备的正常运行。
3. 维修人员在处理故障时必须佩戴适当的防护设备，防止触电和其他伤害。
六、安全教育和培训1. 对于操作人员进行安全教育和培训，增强其对变压器运行的安全意识。
2. 定期进行安全培训和演练，提高应急处置能力。
箱式变电站操作规程标准
箱式变电站操作规程标准箱式变电站操作规程标准一、总则箱式变电站是一种集电力变压器、高压配电设备、低压配电设备及配电自动装置等于一体的低压配电及短电源供电设备。
为确保箱式变电站的安全运行，制定本操作规程。
二、安全责任1. 变电站经理对箱式变电站的运行安全负有直接责任，应负责制定、组织实施相关安全管理制度，确保变电站的安全和稳定运行。
2. 所有参与箱式变电站操作的人员都应遵守操作规程，按照规定的流程和方法进行操作，保证操作的安全和正确性。
三、人员管理1. 变电站经理应对箱式变电站的工作人员进行定期培训，确保其熟悉操作流程和安全要求。
2. 所有操作人员必须经过合格的培训并取得合格证书方可上岗。
3. 严禁酒后操作，操作人员必须保持清醒的状态。
四、设备管理1. 箱式变电站开关、仪表等设备应进行定期维护和检查，确保其正常工作。
2. 箱式变电站的电源供应和电缆接触应检查齐全并严格按照安全规范进行接线。
3. 箱式变电站的防火设施和灭火器材应保持完好，并定期进行检查和维护。
五、操作流程1. 开机操作（1）确认变电站的电源供应和电缆接线是否正常。
（2）检查箱式变电站的开关、仪表等设备是否正常。
（3）按照开机操作流程，操作开关和控制设备。
（4）等待一段时间，确认开机操作是否成功。
2. 停机操作（1）确认变电站的负载情况，并断开负载。
（2）按照停机操作流程，操作开关和控制设备。
（3）等待一段时间，确认停机操作是否成功。
3. 紧急处理（1）在发生紧急情况时，立即按照紧急处理流程进行操作。
（2）如发现重大故障或危险情况，应立即报告上级，并采取必要的紧急措施。
六、安全措施1. 操作人员必须严格遵守安全操作规程，不得违章操作，不得擅自改变配电线路。
2. 每次操作前，都要检查设备的运行状态和接线是否正常，确保操作的安全性。
3. 操作过程中，应保持思维集中，注意观察设备运行情况，如发现异常，应及时处理或报告上级。
4. 操作结束后，应及时关闭和保护设备，并进行必要的记录和检查。
变压器运行规程
变压器运行规程一、前言变压器是电力系统中最为重要的设备之一，它能够将高电压和低电流转换为低电压和高电流，从而在电力传输过程中起到保护电力设备和提高电能利用率的作用。
因此，合理规范变压器的运行、维护、检修等工作，对于确保电力系统的稳定运行，有着十分重要的意义。
本文档将从变压器的日常运行、检修和维护等方面进行规范，以确保变压器的有效运行。
二、日常运行规程2.1 变压器运行前的检查在启动变压器前，必须进行以下检查：•确认变压器与电源连接正确；•确认开关、保险丝等装置正常运行；•确认接地线和接地装置可靠；•检查温度计、油位计、压力表等仪表是否正常运行；•检查绝缘状况是否良好。
2.2 变压器运行中的控制变压器运行中，必须对其进行监控和控制，包括：•监控变压器的温度、油位、压力等参数；•确认变压器运行稳定，无异响、无泄漏等异常情况；•确认变压器各项参数符合运行要求；•确认运行条件符合变压器额定参数。
2.3 变压器停止运行后的处理当变压器停止运行后，应立即关闭变压器电源，并进行以下处理：•确认变压器的温度、油位、压力等参数正常；•检查变压器内部及电气连接等，确保没有故障或异常；•确认变压器上无余荷电流存在；•清理变压器及其周边区域，保持干净、整洁。
三、检修规程3.1 检修前的准备工作在进行变压器检修工作前，必须进行以下准备工作：•确认变压器安全装置完好；•确认变压器电源已经断开；•确认变压器内部压力已经释放；•确认变压器的油液已经排干。
3.2 检修中的注意事项在进行变压器检修工作时，必须严格遵守以下注意事项：•必须进行有效的安全措施，避免任何危险出现；•必须使用正确的工具和设备，避免损坏变压器；•必须按照规定的工作程序进行检修；•必须进行必要的记录，以便于后续查询。
3.3 检修后的处理变压器检修工作完成后，必须进行以下处理：•确保变压器内部没有遗漏或损坏；•确认各项参数符合规定要求；•确保变压器安全装置正常；•清理验收现场，恢复工作环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱式变压器运行规程
1 适用范围本规程适用于中国水电顾问集团风电××有限公司××风电场风力发电机
组专用组合箱式变压器正常运行维护和事故处理。
2 引用标准国家电网公司电力安全工作规程（变电部分）国家电网公司电力安全工作规程（线路部分） 1995 电力变压器运行规程DLT572——电力设备预防性试验规程DLT596——1996
相关设备技术参数说明及使用手册
相关参数3
3.2 负荷开关技术参数
4 运行前检查和试验
4.1核对变压器铭牌数据、开关分接位置和变压器接线是否和电网匹配。
4.2检查箱变外观是否良好，是否有渗漏油现象，高、低压开关室门锁是否完好，有无锈蚀、磕碰和破损现象；检查低压开关室内的元件二次接线是否松动。
4.3上述检查完毕后，箱变须按GB50150-1990《电气装置安装工程电气设备交接试验标准》进行安装前试验。
通过上述交接试验即可投入运行。
5 运行规定
5.1投入运行
5.1.1箱变应可靠接地。
高低压开关室内均有接地螺栓。
5.1.2箱变投入运行前，必须先操作压力释放阀将油箱内部可能存在的压力释放掉。
5.1.3压力释放阀的操作应在压力表处于正压的情况下进行，否则会使油箱呈负压而吸入潮气。
5.1.4在运行过程中，切换负荷开关必须由持有高压操作证书的电工使用专用操
作杆按《高压操作规定》进行操作。
5.1.5当有异常情况发生时，可通过检查油位、温度、取油样等进行判断。
5.2箱变允许运行方式
额定运行5.2.1
5.2.1.1 在规定的冷却条件下，可按铭牌规范运行。
5.2.1.2箱变运行中的允许温度应按油面温度来检查，油面温升值应不超过标准中规定的数值。
5.2.1.3箱变的输入电压可以比额定值较高，但一般不超过额定值的5‰。
5.2.2 过负荷运行
5.2.2.1箱变可以在正常过负荷和事故过负荷的情况下运行，正常过负荷可
以经常使用，其允许值根据变压器的负荷曲线，冷却介质的温度以及过负荷前变压器所带的负荷来确定，事故过负荷只允许在事故情况下（例如：运行中的若干台变压器中有一台损坏，又无备用变压器可以按事故过负荷运行）使用。
5.2.2.2 变压器事故过负荷的允许值可参考下表。
事故过负荷对1.3 1.45 1.6 1.75 2.0
额定负荷之比
过负荷允许持120 60 30 15 7.5 续时间单位（分）
5.3 负荷开关的操作
5.3.1负荷开关能在正常回路条件下开断、关合负荷电流，但不能用来切换故障电流，开断电流不能超过开关的额定值。
5.3.2负荷开关其带电操作的寿命不低于：100﹪额定电流20次；50﹪额定电流30次；25﹪额定电流100次。
5.3.3在进行负荷开关操作时先断开负载，使之在空载情况下切换，以防止变压器油变劣。
5.3.4负荷开关操作必须用专用的绝缘操作杆按开关的分、合指示位置进行操作，以确保人身安全。
．
5.3.5在操作过程中，如出现滞碍现象时，应停止操作，检查解决后，方可重新
操作。
6 箱变的维护和保养在维修变压器之前必须断电，严禁在带电的箱体上进行维修。
6.1 套管如果有必定期将绝缘子擦干净，仔细检查套管有无碎裂，套管应
保持干净，须及时更换。
6.2 端子检查接线端子紧固程度，如发现松弛，必须用扳手缓慢地紧固以保持接触良好。
6.3 法兰连接如发现松弛则应用扭矩
扳手将法兰的螺母再紧固必须检查密封垫压紧程度，一次，紧固时力求均匀。
6.4 高低压开关室检查所有的表计和附件，定期检查箱变高、低压开关室内部的
所有操作部件。
是否能正常工作。
应及时修理或更换被损坏或有故障的部件。
变压器油6.5
正常运行条件下，不需要作油样试验。
如发现潮气侵入现象（如绝缘子破碎等）
则必须从放油阀处取油样进行测试。
6.6 放油和注油若油位指示低于警示油位线，应对箱变进行注油。
注油前必须先操作压力释注入相同牌号的打开高压室内的注油塞子，放阀，释放油箱内可能存在的压力，变压器油，注油完毕后，将注油塞旋紧。
放油和取油样只需打开放油阀。
在注油箱变在注油后至再送电之前的
时间和放油过程中，应特别小心，避免夹带气泡。
24小时，以保证油中的气泡逸出并在送电前排出油箱外。
间隔应超过箱变漏油处理6.7 断开箱变低压侧开关；6.7.1 6.7.2断开箱变负荷开关； 6.7.3断开箱变高压侧进线隔离刀闸；在箱变高压侧挂短路接地线一组；6.7.4 用油泵在高压室内注油口处抽油，直到漏油点油位以下；6.7.5 6.7.6对漏油部位进行处理； 6.7.7处理完毕后，检查漏点处确无漏油现象；在注油口处注入同型号的变压器油，直到油位表指示正常；6.7.8 6.7.9工作完毕后，检查工器具无遗漏在箱变内； 246.7.10箱变静止小时后，在放气口处进行放气，确保油箱内无气体； 6.7.11检查压力表和油位表在正常范围内； 6.7.12将箱变恢复正常运行。
