双筒滤油器简介与应用
双介质过滤器说明书
c.反洗
双介质机械过滤器使用说明书
开启反洗泵，打开反洗阀，水流将脱Байду номын сангаас的污物冲洗掉。至排水浊度
＜3 度，停运反洗泵，关闭反洗阀、上排阀。反洗流速控制在 30m/h 左
右，以无烟煤正常颗粒不被冲出为宜。
d.静置
反洗后让无烟煤及石英砂沉降下来。
e.正洗
打开进水阀、下排阀，工作流量与制水工况相同，正洗至排水浊度
本说明叙述的为该设备的常规操作，其在水站系统工作中的操作程 序请以“运行说明”为准。 6.1 正洗
打开进水阀、下排阀，开启生水泵和预处理加药系统，进入正洗阶 段，滤速控制在 6-10m/h，当出水水质达到要求后，打开出水阀，关闭 下排阀，进入制水工况。 6.2 制水
流速控制在 6-10m/h，此时既能产生接触凝聚也能产生凝聚澄清， 工作到一定时间后或达到规定的周期制水量或由于悬浮物的截留致使过 滤器压差≥0.05MPa 时，必须进行反洗。 6.3 反洗 a.排水
各个压力表点压力值正 常
3. 日常运行检查：
有泄露须停车，卸压后拧紧 泄漏处紧固件 根据运行说明要求检查后， 为确保设定值将阀门开度锁 定
压力异常，采取处理措施
进入正常生产后, 操作人员每小时要巡回检查设备现场，并记录。
检查周期 2-4 小时
4、滤料补充
检查项目
检查有否漏 水
检查方法或检查点
设备的各密封部位 及附属阀门等各处
九、过滤器流程示意及控制步骤程序表
状态
阀门 进水阀 AA101 出水阀 AA 102 反洗阀 AA 103 反排阀 AA 104 正排阀 AA 105 进气阀 AA 106 排气阀 AA 107 进水泵 AP101 反洗泵 AP102 罗茨风机 AP103
常用的油滤芯型号有哪些
常⽤的油滤芯型号有哪些常⽤的油滤芯型号有哪些？关于这个问题的答案，有点难以回答，不是⼩编不知道油滤芯型号有哪些，⽽是油滤芯型号太多了，即便是只说常⽤的，也还是太多了！因此，请允许我们想⼀个折中的办法：下⾯艾达以黎明液压油滤芯为例，为⼤家说⼀说常⽤的油滤芯型号吧。
1、QYL型回油过滤器滤芯型号：QYLX-63×*Q2、QYLX-100×*Q2、QYLX-160×*Q2、QYLX-250×*Q2、QYLX-400×*Q2（*分别代表3，5，10，20，30）2、GU-H系列⾃封式压⼒管路过滤器滤芯型号：GX-10×*、GX-25×*、GX-40×*、GX-63×*、GX-100×*、GX-160×*、GX-250x*、GX-400×*、GX-630×*（*分别代表3，5，10，20，30，40）3、ISV系列管路吸油过滤器滤芯型号：IX-40×*、IX-63×*、IX-100×*、IX-160×*、IX-250×*、IX-400×*、IX-630×*、IX-800×*、IX-1000×*（*分别代表80，100，180）4、ZU-A，QU-A，WU-A系列回油过滤器滤芯型号：TZX2-10×*、TZX2-25×*、TZX2-40×*、TZX2-63×*、TZX2-100×*、TZX2-160×*、TZX2-250×*、TZX2-400×*、TZX2-630×*、TZX2-800×*、TZX2-1000×*（*分别代表1，3，5，10，20，30）5、XU-A系列回油过滤器滤芯型号：TXX-25×* TXX-40×* TXX-63×* TXX-100×* TXX-160X* TXX-250×* TXX-400×* TXX-630×*（*分别代表30，50）6、TFB系列吸油过滤器滤芯型号：TFBX-45×*、TFBX-70×*（*分别代表10，20，30，80）7、XNL系列箱内回油过滤器滤芯型号：NLX-25×*、NLX-40×*、NLX-63×*、NLX-100×*、NLX-160×*、NLX-250×*、NLX-400×*、NLX-630×*、NLX-800×*、NLX-1000×*（*分别代表3，5，10，20，30）8、旋装式管路过滤器滤芯型号：SPX-06×10、SPX-06×25、SPX-08×10、SPX-08×25、SPX-10×10、SPX-10×25、SPAX-10×109、SRFA系列双筒微型直回式回油过滤器滤芯型号：SFAX-25×*、SFAX-40×*、SFAX-63×*、SFAX-100×*、SFAX-160×*、SFAX-250×*、SFAX-400×*、SFAX-630×*、SFAX-800×*（*分别代表1，3，5，10，20，30）10、SRFB系列双筒直回式回油过滤器滤芯型号：SFBX-25×*、SFBX-40×*、SFBX-63×*、SFBX-100×*、SFBX-160×*、SFBX-250×*、SFBX-400×*、SFBX-630×*、SFBX-800×*、SFBX-1000×*、SFBX-1300×*（*分别代表1，3，5，10，20，30）11、SRLF系列双筒回油管路过滤器滤芯型号：SFX-60×*、SFX-110×*、SFX-160×*、SFX-240×*、SFX-330×*、SFX-500×*、SFX-660×*、SFX-850×*、SFX-950×*、SFX-1300×*（*分别代表1，3，5，10，20，30，40）12、SXU-A系列双筒回油过滤器滤芯型号：STXX-25×*、STXX-40×*、STXX-63×*、STXX-100×*、STXX-160×*、STXX-250×*、STXX-400×*（*分别代表30，50）13、SGF系列双筒⾼压过滤器滤芯型号：PLFX-30×*（*分别代表3，5，10，20）14、XU-A系列回油过滤器滤芯型号：TXX-25×*、TXX-40×*、TXX-63×*、TXX-100×*、TXX-160X*、TXX-250×*、TXX-400×*、TXX-630×*（*分别代表30，50）15、RFA系列微型直回式回油过滤器滤芯型号：FAX-25×*、FAX-40×*、FAX-63×*、FAX-160×*、FAX-250×*、FAX-400×*、FAX-630×*、FAX-800×*、FAX-1000×*（*分别代表1，3，5，10，20，30）16、RFB系列直回⾃封式磁性回油过滤器滤芯型号：FBX-25×*、FBX-40×*、FBX-63×*、FBX-100×*、FBX-160×*、FBX-250×*、FBX-400×*、FBX-630×*、FBX-800×*、FBX-1000×*、FBX-1300×*（*分别代表1，3，5，10，20，30）当然，上列油滤芯型号全部都是黎明滤芯，⽽且只是部分滤芯型号，如需了解更多油滤芯型号信息，欢迎随时来电咨询。

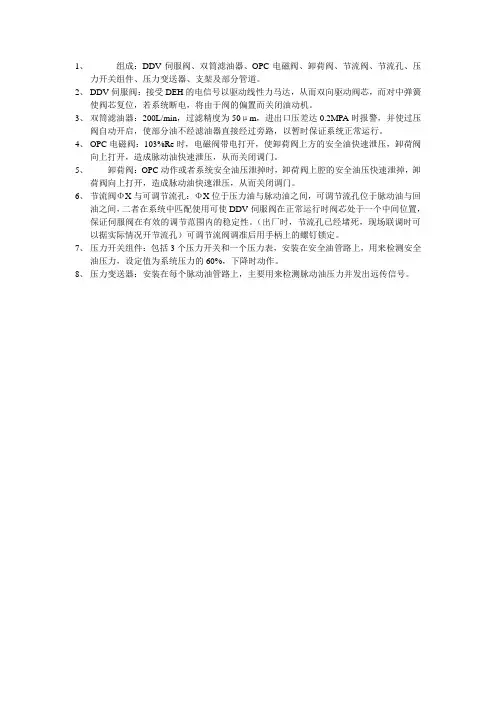

DDV独立调节器概述
1、组成：DDV伺服阀、双筒滤油器、OPC电磁阀、卸荷阀、节流阀、节流孔、压
力开关组件、压力变送器、支架及部分管道。
2、DDV伺服阀：接受DEH的电信号以驱动线性力马达，从而双向驱动阀芯，而对中弹簧
使阀芯复位，若系统断电，将由于阀的偏置而关闭油动机。
3、双筒滤油器：200L/min，过滤精度为50μm，进出口压差达0.2MPA时报警，并使过压
阀自动开启，使部分油不经滤油器直接经过旁路，以暂时保证系统正常运行。
4、OPC电磁阀：103%Re时，电磁阀带电打开，使卸荷阀上方的安全油快速泄压，卸荷阀
向上打开，造成脉动油快速泄压，从而关闭调门。
5、卸荷阀：OPC动作或者系统安全油压泄掉时，卸荷阀上腔的安全油压快速泄掉，卸
荷阀向上打开，造成脉动油快速泄压，从而关闭调门。
6、节流阀ΦX与可调节流孔：ΦX位于压力油与脉动油之间，可调节流孔位于脉动油与回
油之间，二者在系统中匹配使用可使DDV伺服阀在正常运行时阀芯处于一个中间位置，保证伺服阀在有效的调节范围内的稳定性。
（出厂时，节流孔已经堵死，现场联调时可以据实际情况开节流孔）可调节流阀调准后用手柄上的螺钉锁定。
7、压力开关组件：包括3个压力开关和一个压力表，安装在安全油管路上，用来检测安全
油压力，设定值为系统压力的60%，下降时动作。
8、压力变送器：安装在每个脉动油管路上，主要用来检测脉动油压力并发出远传信号。
稀油站
在油站的起动、运行过程中，PLC检测到
“油温不高”、“低压或高压压力不低”、 “不断流”、“油位不低”、“油位不 高”、 “油泵部过载”同时具备时，将发 出“系统正常”信号给中控；若出现低压 油泵压力低（低于压力表的开备用泵定值） 或主泵过载跳停的情况，PLC将自动开起备 用泵；若出现“滤油器压差高”、“油位 高”、“油温过高”信号时，也发出“报 警信号”至中控。属于轻故障信号，只起 警示作用，不会跳停主机，但有关人员应 积极采取正确措施。
控制柜仪表
控制柜盘面
加热器及热电 阻和温度表
油箱油位表
特点：
设有备用泵，一台工作一台备用。 双筒网片式油过滤器放在双列式冷却器之前， 油在过滤器中通过能力与其粘度有关，粘度 大差，反之则好。温度高则粘度下降，通过 能力好。过滤的效果也好，先过滤后冷却即 达此目的。
采用双筒网片或油滤器，有两 组滤芯，一组工作，一组备用。 当工作滤芯需要更换时，用转 换阀使备滤芯工作，即可取出 原工作滤芯清洗或更换滤芯。
程控系统
主要满足前述所具有的功能，在程控时首 先要将设置操作方式选择开关置于“DCS 程控”位置，再将主泵选择开关置于1#或 2#泵的位置，这是可编程序控制得电，可 根据仪表来的信号，自动判断油系统工作 方式
当控制电源开关合上，设置方式开关置于 “DCS程控”，合上供电开关后，发出电 信号，当油箱中油温大于20℃，发出油温 正常信号，若此时油箱中油位也正常，这 时PLC通过逻辑判断发出“油站备妥”信号， DCS就可以发出“驱动”信号，设定的主 泵就开始运行。
稀油站工作原理
外形
工作原理：稀油站工作时油液由齿轮
泵从油箱中吸出，经单向阀
双筒网片式油过滤器
最高工作压力0.4MPa最低 0.1MPa
油过滤器的原理
油过滤器的原理
油过滤器是一种用于清洁机械设备中的润滑油或润滑剂的装置。
它的主要作用是通过滤网或滤芯将油中的杂质和污染物分离出去，使油能够继续有效地润滑设备，并保护设备不受损。
油过滤器的工作原理是基于滤芯或滤网中的微孔过滤机制。
当油流经过滤芯或滤网时，由于其微孔大小远小于油中的杂质颗粒，这些颗粒会被滤芯或滤网所拦截。
同时，一些污染物，如油泥、水分等也会被滤芯或滤网吸附和吸收。
这样，只有清洁的油能够通过滤芯或滤网并返回到设备中，同时油中的污染物则留在滤芯或滤网上。
为了确保油过滤器的有效过滤作用，滤芯或滤网的选择和维护十分重要。
合适的滤芯或滤网应具有适当的孔径大小，能够有效地过滤掉油中的颗粒污染物。
此外，滤芯或滤网还应定期清洗或更换，以确保其过滤效果。
总而言之，油过滤器通过滤芯或滤网将润滑油中的杂质和污染物分离出去，确保清洁的油能够继续为设备提供有效的润滑和保护。
通过合适的滤芯或滤网选择和定期维护，油过滤器能够为机械设备的正常运行提供重要的支持。
双介质机械过滤器技术说明选型参数
双介质机械过滤器技术说明选型参数
双介质过滤器，又称机械过滤器，主要作用是去除水中的悬浮物质、固体颗粒。
过滤介质一般使用D=0.5-1.0mm的滤料介质.根据水中的杂质成份可
以采用单层过滤、双层过滤和多层过滤。
一般单层滤料、碳砂
粒径为0.5～1mm，双层滤料、无烟煤粒径0.65～0.77mm，石
英砂粒径0.45～0.60mm，滤料层高一般为700～1200mm，其工
作状态为压力式。
工作原理
双介质过滤器是以成层状的无烟煤、砂、细碎的石榴石
或其他材料为床层，床的顶层由最轻和最粗品级的材料组成，
而最重和最细品级的材料放在床的低部。
其原理为按深度过滤
--水中较大的颗粒在顶层被去除，较小的颗粒在过滤器介质的
较深处被去除。
从而使水质达到过滤后的标准。
产品特点
➢双介质过滤器可去除水中大颗粒悬浮
物，满足深层净化的水质要求；
➢该设备具有造价低廉，运行费用低，
操作简单；
➢滤料经过反洗，可多次使用，滤料使
用寿命长等特点。
产品组成
筒体、无烟煤滤层、石英砂(或其他材料)滤层、进
水管、出水管、多孔布水器以及支撑组件。
应用范围
双介质过滤器广泛用于水处理工艺中，主要用于水
处理除浊、软化水、电渗析、反渗透的前级预处理，也
可用于地表水、地下水的除泥沙等。
技术参数表
外形结构图
2 压力表
3 反洗排口Dg2
4 过滤出水Dg4
5 放空Dg6
6 进压缩空气Dg5
7 人孔
8 反洗进水Dg39 原水进水Dg110 Dg9
11 排气Dg712 取样口G1/2。
除油过滤器原理
除油过滤器原理除油过滤器是一种用于去除液体中油污的设备，广泛应用于工业生产中的润滑油、液压油、冷却油等液体的净化过程中。
除油过滤器的原理主要是通过物理或化学方法将油污分离出来，从而达到净化液体的目的。
物理方法是除油过滤器最常用的一种油污分离方式。
这种方法利用滤网、滤纸或滤棉等材料将油污截留下来，让干净的液体流出。
当液体通过滤网时，油污颗粒会被滤网上的微孔或间隙拦截下来，而较为清澈的液体则通过滤网流出。
这样就实现了油污与清洁液体的分离，达到了除油的效果。
化学方法是除油过滤器另一种常用的油污分离方式。
在这种方法中，除油过滤器内部通常填充有吸附剂或化学药剂，这些物质可以吸附或分解油污颗粒。
当液体通过除油过滤器时，油污颗粒会被吸附或分解，使液体中的油污含量降低，从而实现了油污的去除。
除油过滤器的工作原理可以简单总结为物理滤除和化学吸附两种方式的组合。
物理滤除主要是通过滤网等材料将油污截留下来，而化学吸附则是利用吸附剂或化学药剂吸附或分解油污颗粒。
这两种方法相互结合，提高了除油过滤器的净化效果。
除油过滤器在工业生产中起着至关重要的作用。
润滑油、液压油、冷却油等液体中的油污会影响设备的正常运行，甚至导致设备损坏。
通过除油过滤器的净化处理，可以有效去除油污，延长设备的使用寿命，提高生产效率。
除油过滤器的原理简单易懂，但在实际应用中仍需注意一些问题。
首先，除油过滤器的选择应根据液体的性质和工作条件来确定，以确保达到最佳的净化效果。
其次，除油过滤器的清洗和维护也很重要，定期清洗滤网或更换吸附剂可以保持除油过滤器的良好工作状态。
总的来说，除油过滤器的原理主要是通过物理和化学方法将油污分离出来，达到净化液体的目的。
在工业生产中，除油过滤器扮演着重要的角色，可以有效去除液体中的油污，保护设备，提高生产效率。
因此，了解除油过滤器的原理及其应用是十分必要的。
希望本文对读者有所帮助，谢谢阅读。
滤油器的原理
滤油器的原理
滤油器是一种常见的机械设备，其作用是过滤润滑油中的杂质和污染物，保护发动机和其他机械设备的正常运行。
滤油器的原理主要是通过滤芯对润滑油进行过滤，将其中的杂质和污染物拦截下来，确保润滑油的清洁度和稳定性。
首先，滤油器的工作原理是基于滤芯的过滤作用。
滤芯通常由纤维素、合成纤维等材料构成，其表面有许多微小的孔隙和通道。
当润滑油通过滤芯时，其中的大颗粒杂质会被阻挡在滤芯表面，而润滑油则可以通过微小通道流向机器内部。
这样一来，滤芯就起到了过滤润滑油的作用，将其中的杂质和污染物有效地拦截下来。
其次，滤油器的原理还包括沉淀和分离作用。
在滤油器内部，润滑油经过滤芯过滤后，会进入一个沉淀室或分离室。
在这个过程中，润滑油中的一些重质杂质会沉积到底部，而清洁的润滑油则会流向机器内部。
这种沉淀和分离作用能够进一步提高滤油器的过滤效果，保证润滑油的清洁度。
此外，滤油器还可以利用电荷作用来吸附一些微小的颗粒。
一些高级的滤油器会在滤芯表面涂覆一层特殊的材料，这些材料具有
静电吸附的特性，可以吸附一些微小的颗粒和污染物，进一步提高过滤效果。
总的来说，滤油器的原理是基于滤芯的过滤作用、沉淀和分离作用以及电荷吸附作用。
通过这些原理的作用，滤油器可以有效地过滤润滑油中的杂质和污染物，保护机器设备的正常运行。
因此，在使用机器设备时，定期更换滤油器并保持其清洁是非常重要的，这样可以确保润滑油始终保持良好的清洁度和稳定性，延长机器设备的使用寿命。
