小字符喷码机自动清洗详解
小字符喷码机原理
小字符喷码机原理小字符喷码机原理小字符喷码机是一种便携式的标记设备，广泛应用于食品、制药和化妆品等行业。
它可以在各种材料表面上快速准确地打印出文字、图形和条形码等信息，为生产和物流管理提供了便利。
那么小字符喷码机的原理是什么呢？下面将结合实际情况详细介绍。
工作原理：小字符喷码机主要由控制部分、喷头部分和墨盒部分组成，其工作原理如下：1.控制部分：负责向喷头发出指令，控制打印内容和打印速度等参数。
2.喷头部分：负责将墨水喷出并喷到需要打印的物体表面上。
其核心是一个小喷嘴，内部通过高压压力将墨水喷射出去，并根据打印内容的要求进行喷印。
3.墨盒部分：负责提供墨水，将墨水储存在内部的墨水盒中，并通过墨水管输送到喷头喷出。
墨水的选择：小字符喷码机可以使用多种不同颜色的墨水。
使用前需要根据实际情况选型，最常见的有黑色、红色、蓝色、绿色等多种颜色。
另外，在气温较低时，建议选用凝固性较强的墨水，以保证打印效果。
打印过程：小字符喷码机的打印过程可以分为五个步骤：1.加载墨水：打印前需要将墨盒插入墨水槽，并执行加载墨水的操作，确保喷头处于正常状态。
2.设置内容：在控制界面上设置需要打印的内容、字体和字号等参数。
3.调节位置：根据需要打印的物体大小和形状调节打印头位置和角度。
4.打印：根据设置好的参数开始打印，喷头开始喷射墨水，将字体和图案喷印到目标物体表面上。
5.结束打印：打印完成后，将小字符喷码机关闭或将其从目标物体上移开，完成打印工作。
总结：综上所述，小字符喷码机是一种简单易用、便携式的打印设备，工作原理基于控制部分、喷头部分和墨盒部分。
在使用时，需要先设置打印内容和喷头位置等参数，然后再进行打印。
希望通过本文的介绍，读者能够对小字符喷码机的原理有一定的了解。
小字符喷码机 原理
小字符喷码机原理
小字符喷码机是一种高精度、高速度喷头技术的产品，通过一定的控制系统将油墨喷射在被印刷的材料上，从而实现印刷字符或图案的目的。
其原理主要包括以下几个方面：
1. 油墨喷射：小字符喷码机采用高压气体将油墨喷射出来，油墨在喷头出口处分为细小的液滴，随着气体的流动被喷向印刷材料。
喷头的工作原理类似于喷雾器，但精度更高。
2. 控制系统：小字符喷码机配有专业的控制系统，控制措施包括控制喷头的位置和油墨流量、控制印刷速度和印刷位置等。
3. 墨路控制：喷头的墨路设计也非常重要。
由于喷头的墨路极其微小，因此需要精细的控制，防止涂料流失，影响印刷品质。
4. 油墨固化：涂在印刷材料上的油墨需要快速固化，以防止晕染或其他形式的涂料脱落。
小字符喷码机可以采用紫外线或加热等方式来加速油墨的固化。

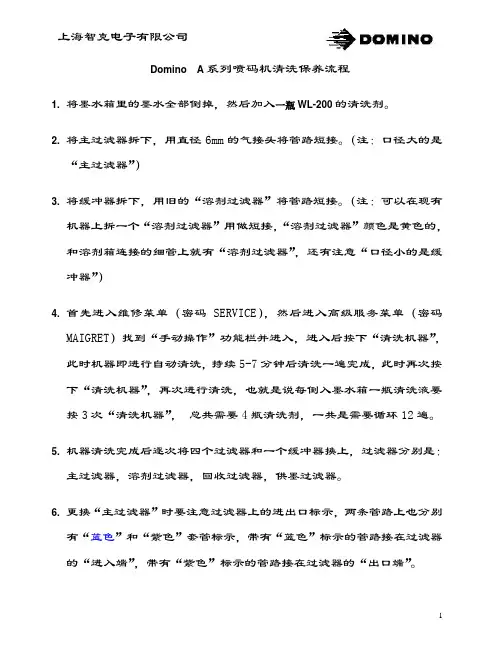

喷码机清洗流程
上海智克电子有限公司Domino A系列喷码机清洗保养流程1. 将墨水箱里的墨水全部倒掉，然后加入一瓶WL-200的清洗剂。
2. 将主过滤器拆下，用直径6mm的气接头将管路短接。
（注：口径大的是“主过滤器”）3. 将缓冲器拆下，用旧的“溶剂过滤器”将管路短接。
（注：可以在现有机器上拆一个“溶剂过滤器”用做短接，“溶剂过滤器”颜色是黄色的，和溶剂箱连接的细管上就有“溶剂过滤器”，还有注意“口径小的是缓冲器”）4. 首先进入维修菜单（密码SERVICE），然后进入高级服务菜单（密码MAIGRET）找到“手动操作”功能栏并进入，进入后按下“清洗机器”，此时机器即进行自动清洗，持续5-7分钟后清洗一遍完成，此时再次按下“清洗机器”，再次进行清洗，也就是说每倒入墨水箱一瓶清洗液要按3次“清洗机器”，总共需要4瓶清洗剂，一共是需要循环12遍。
5. 机器清洗完成后逐次将四个过滤器和一个缓冲器换上，过滤器分别是：主过滤器，溶剂过滤器，回收过滤器，供墨过滤器。
6. 更换“主过滤器”时要注意过滤器上的进出口标示，两条管路上也分别有“蓝色”和“紫色”套管标示，带有“蓝色”标示的管路接在过滤器的“进入端”，带有“紫色”标示的管路接在过滤器的“出口端”。
7. 更换“缓冲器”时要注意过滤器上的进出口标示，其中有一条管路套有“红色”套管标示，此管路接缓冲器的“进入端”，另外剩下的一根接缓冲器的“出口端”。
8. 更换“溶剂过滤器”时要注意过滤器上的进出口标示，其中有一条管路套有“红色”套管标示，此管路接溶剂过滤器的“进入端”，另外剩下的一根接缓冲器的“出口端”。
9. 更换“回收过滤器”时要注意过滤器上的进出口标示，其中有一条管路套有“红色”套管标示，此管路接回收过滤器的“进入端”，（注：回收过滤器的一端有一个很小的箭头，那就是进入端，要仔细看才能看到）另外剩下的一根接缓冲器的“出口端”。
10. 更换“供墨过滤器”时要注意拧紧接口，以防泄漏。
FASTJET A470 系列小字符喷码机 使用手册说明书
小字符喷码机FASTJET A470系列操作手册st1. 安全准则-------------------------------- 11.1 安全提示------------------------------------------------- 11.2 安全预防------------------------------------------------- 11.3 使用----------------------------------------------------- 11.4 搬运----------------------------------------------------- 21.5 责任----------------------------------------------------- 22. 设备介绍-------------------------------- 32.1 技术参数------------------------------------------------- 32.2 外观总览------------------------------------------------- 42.3 控制面板介绍--------------------------------------------- 52.4 墨路图--------------------------------------------------- 52.5 喷头介绍------------------------------------------------- 62.6 墨路模块介绍--------------------------------------------- 82.7 电路系统--------------------------------------------------72.8 主屏幕介绍------------------------------------------------82.9 菜单总览及简易解析--------------------------------------- 92.9.1 喷印信息 ------------------------------------------- 92.9.2 编辑器 --------------------------------------------- 92.9.3 用户字段 ------------------------------------------ 102.9.4 喷印 ---------------------------------------------- 112.9.5 密码系统 ------------------------------------------ 112.9.6 系统 ---------------------------------------------- 122.9.7 系统设置 ------------------------------------------ 132.9.8 数据记录 ------------------------------------------ 143. 设备操作------------------------------- 153.1 设备首次使用-------------------------------------------- 15 3.2 开启喷码机---------------------------------------------- 163.2.1 启动喷墨 ------------------------------------------ 163.2.2 墨线观察 ------------------------------------------ 183.2.3 断点观察 ------------------------------------------ 19 3.3 停止并清洗喷码机---------------------------------------- 203.3.1 停止并清洗 ---------------------------------------- 203.3.2 停机并清洗（喷码机使用过程中断电） --------------- 213.3.3 停机并清洗（长时间停止使用） --------------------- 21 3.4 喷印信息的创建------------------------------------------ 223.4.1 创建信息 ------------------------------------------ 22 3.5 用户字段的创建和编辑----------------------------------- 243.5.1 时钟用户字段 ------------------------------------- 243.5.2 时钟用户字段补充说明 ----------------------------- 253.5.3 二维码&条形码用户区制作 -------------------------- 263.5.4 二维码&条形码用户区补充说明 ---------------------- 273.5.5 计数器用户区 ------------------------------------- 283.5.6 计数器用户区设置项解析说明 ----------------------- 293.5.7 图案用户区制作 ----------------------------------- 303.5.8 多个用户区生产代码 ------------------------------- 333.5.9 外部数据用户区（通讯功能） ----------------------- 34 3.6 喷印信息参数------------------------------------------- 353.6.1 信息参数设置说明 --------------------------------- 35 3.7 喷印设置----------------------------------------------- 363.7.1 单次喷印模式设置方法 ----------------------------- 363.7.2 计数喷印模式设置方法 ----------------------------- 373.7.3 连续喷印模式设置方法 ----------------------------- 393.7.4 计米喷印模式设置方法 ----------------------------- 413.7.5 往复喷印模式设置方法 ----------------------------- 434. 进阶操作------------------------------- 464.1 诊断屏幕介绍-------------------------------------------- 464.2 故障及警告图标------------------------------------------ 474.2.1 故障图标及含义 ------------------------------------ 474.2.2 警告图标及含义 ------------------------------------ 484.3 无图标提示的故障分析排除-------------------------------- 494.4 喷嘴清洗------------------------------------------------ 514.5 墨线调节------------------------------------------------ 524.6 墨水排空------------------------------------------------ 534.7 系统清洗------------------------------------------------ 544.8 同步器与电眼接线图-------------------------------------- 554.8.1 电眼接线图 ---------------------------------------- 554.8.2 同步器接线图 -------------------------------------- 554.9 设备支架安装示意图-------------------------------------- 561. 安全准则1.1 安全提示• 本设备（喷码机）的维护须经培训的专业人员才能进行。
喷码机操作指导书
版 作本成
A/0
日
一.目的：
作业指导书
操作步骤
车间名
设备名称
包装车间
小字符喷码 机
打开开
为了规范设备操作，确保产品质量，特制定此操作指导书 二.适用范围：
包装车间包装盒喷码 三.操作要求 1.接通电源（图一）
2.打开软件后，点击“清洗”键进行清洗，等墨线打通喷嘴，射进回收器后，按“停洗”键停 止清洗
（见图二、图三） 3.点击“开始”键开始供墨进程，弹出确认喷码界面（见图四） 4.点击“是”进入供墨及系统自检状态（见图五） 5.进入信息编辑，选择菜名，并点击（如宫保鸡丁） （见图六、图七） 6.点击“喷码”，进行自动喷码（见图八） 7.当一个菜名喷结束后再进入“信息编辑” 8.重复步骤5.6
9.工作结束时点击“停止键”（图九） 10.确认信息，选择“是” 11.清洗喷头 四.注意事项 1.喷码机使用的油墨、稀释剂均为易燃易爆物品 2.用完的墨瓶、稀释剂要远离喷码机放置 3.墨水、稀释剂必须密封良好并放置在良好通风处 4.插拔设备中的连接线、插头时，要将设备主电源断开
图 一 .
点击开
图 四 .
选择菜
图 七
作成 使用部门确认
承认
图示
点击清
点击停
图二.
点击确
图三
点击编
图五.
确认喷
图六.
按停止Biblioteka 图八图九
小字符喷码机工作原理
小字符喷码机工作原理
小字符喷码机是一种将字符喷码到各种材料表面的设备。
其工作原理主要包括以下几个步骤：
1. 数据输入：用户通过设备的控制面板或者连接计算机等方式输入需要喷码的字符内容。
输入的字符可以是数字、字母、符号等。
2. 字符生成：喷码机根据用户输入的字符内容，通过内部的字符生成算法，将字符转化为机器可识别的数据。
3. 喷墨喷射：喷码机通过打印头喷射墨水。
打印头通常由数排缝孔组成，每个缝孔对应一个喷嘴。
喷墨技术有多种，常见的包括热喷墨和脉冲喷墨两种。
- 热喷墨：打印头中的墨水被加热，形成气泡，喷射到材料表
面形成字符。
墨水会自然冷却并凝固，形成稳定的字符。
- 脉冲喷墨：墨水通过喷嘴形成一个液滴，然后通过控制电荷
施加在喷嘴或者喷墨液滴上，使得喷墨液滴喷出。
墨水喷出后，会迅速落到材料表面形成字符。
4. 扫描移动：喷墨喷射完毕后，材料或喷码机通常会进行扫描移动，以实现在材料上喷码的连续性。
通过以上步骤，小字符喷码机能够将用户输入的字符内容准确喷码到各种材料上，实现对产品、包装等进行标识和追踪。
喷码机喷头清洗作业方法步骤
修改标志 核准 审核 制作人
制作日期
页数 版本
喷码机喷印产品字符模糊或4小时未清洗喷头时可按喷码机
清洗喷头操作步骤作业。
步骤一﹕用手拧松喷头固定螺丝﹔
步骤二﹕用左手拿着喷头﹐右手固定喷头套筒﹐以取出喷头﹔
修改标志
核准 审核 制作人
制作日期
页数 版本
步骤三﹕用双手平拿喷头观察回收管﹑偏转板是否有积墨水﹔ 步骤四﹕若發現回收管﹑偏转板無積墨按步驟六作業。
若有积
墨﹐清洗时必须用专用清洗剂WL-200或溶剂清洗﹔
步骤五﹕清洗回收管外壁时不关闭墨线﹐清洗瓶嘴紧靠回收管外壁﹐但清洗剂不能溅入回收管和偏转板内﹐以免设备高压报警﹔步骤六﹕清洗偏转板時需关闭墨线﹐用布条沾清洗剂擦试﹔
修改标志核准审核制作人制作日期页数版本
修改标志
核准 审核 制作人
制作日期
页数 版本
步骤五﹕清洗后需保证偏转板和墨水回收管外壁无墨点﹔ 步骤六﹕喷头缺口需与喷头套筒凸出处对应装入﹔
修改标志
核准 审核 制作人
制作日期
页数 版本
步骤七﹕装入喷头后﹐将固定喷头螺丝拧紧即可喷印作业。
喷码机机清洗方法
喷码机机清洗方法
1.首先拆卸喷码机：将喷嘴、过滤器、打印板等部件拆卸下来。
2.倒出残留的油墨：将油墨和化学溶液倒入浅盘或其他容器中，可以用专门的清洗液清洗，也可以用清水进行冲洗。
3.用清洗液清洗：使用专门的清洗液清洗打印头、喷嘴和其他部件。
根据不同型号的喷码机，使用不同的清洗液进行清洗。
4.清洗打印板：用专门的清洗纸巾将打印板上的残留油墨擦拭干净。
5.冲洗：用清水彻底冲洗并擦干所有部件，确保它们干燥并可以重新安装。
6.重新安装：将所有部件重新安装到喷码机上。
7.测试：启动喷码机，测试其打印质量和喷墨情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小字符喷码机自动清洗详解
小字符喷码机具有自动清洗功能，每天使用完毕，按自动清洗功能键，约需要三分钟，待自动清洗完毕再关机（某些喷码机关机后，请不要关闭电源，因为机器具有墨路系统会间歇性的启动一次，以防止墨水沉淀）。
自动清洗功能是否就等于不用清洗保养呢？答案是，否定的。
小字符喷码机自动清洗为等于不用清洗保养。
自动清洗功能，是小字符喷码机A-100在停机时，自动清洗墨路中的墨水，清洗干净约要三分钟。
喷码机墨水一般都是快干墨水，存留在墨路中容易引起墨路堵塞。
但是，还需要检查喷头有关元件，如充电板、检测极、高压板、阴极板、回收管等是否有积墨，如有积墨要用清洗液，手动去清洗。
因为喷头有关元件长久积墨，墨水干燥，容易引起其他故障，所以除自动清洗外，还需要清洗喷头有关元件。
再者，小字符喷码机回收管路也要多注意检查，因为回收管裸露在空气中，回收口的墨水一定要清洗干净，避免回收管路堵塞。
也不需要每天都用清洗液清洗喷头，因为清洗液是具有一定的腐蚀性，每天都用易缩短喷头的寿命。
小字符喷码机具有自动清洗功能，减轻了日常保养维护的压力，但并不等于不用清洗保养。
提醒用户，平时需要多注意，检查保养，以此来提高喷码机寿命。
