手机万能充电器的注塑工艺及模具设计
万能充工艺分析
万能充底壳
所以综上所述选择 PC(聚碳酸酯)作为产品材料。
底壳的成型方法——注塑成型
塑料制品中95％以上由模 具来成型，其中包括注塑成型、 挤塑成型、吹塑成型、热成型 等成型方法。
由于万能充这种产品需要生 产过程中生产周期短、经济效 益高和模具成本低，所以它的 底壳选择合理的注塑成型方法。
注塑成型工艺
万能充工艺分析
充电器底壳 的简单分析
塑料产品——万能充
塑料 是日常生活中必不可少
的一种材料，依据它的材料性 能，通过不同的加工手段制做 成不同产品为我们服务，方便 我们的生活。
下面主要通过充电器，这一日 常生活必备品来研究下塑料的 一些基本知识。
万能充的内部结构组合顺序
圧紧插头的螺丝片
插头
成型 材料
加热 线圈
注塑 螺杆
4.开模，取出制品
推出 装置
底壳的形状应与模具互补，设计制品时还应 多多考虑模具的形状及结构。
THANK YOU!!
姓名： 袁喆 学号：200918302224
指导老师： 黄璨
充电器的上壳， 下面是通过焊接上 的电子板
固定螺丝的塑料片
充电器底壳
制品外观性能要求
上壳三视图
制件透明，要求耐磨损，耐腐蚀，耐高 温、具有一定的抗冲击性，高强度，大批量 生产，成型周期短。
爆炸图
制品外形结构分析
制品平均壁厚2mm
这里结构相对复杂， 主要是对插头的固定结构。
底座三视图
万能充底座工艺分析 一 底壳材料选用（PC)
聚碳酸酯 是一种无色透明热塑性
聚合体, 它不仅具有很高的抗冲击
强度、 优良的热稳定性、耐蠕变 性和耐寒性以及良好的电绝缘性、 阻燃性, 而且可抗紫外线、 耐老化。
手机充电器的模具造型设计及其加工
手机充电器的模具造型设计及其加工手机充电器的模具造型设计及其加工随着移动互联网的快速发展，手机成为了我们生活中必不可少的电子产品之一。
然而，手机使用频繁，充电次数不断增多，因此手机充电器成为了手机中不可或缺的配件之一。
而为了能够满足用户的需求，手机充电器的模具造型设计和加工工艺也变得尤为重要。
一、模具造型设计1.外观设计手机充电器的外观设计非常重要，不仅要满足电器的功能性需求，还要考虑其整体美观性。
外观设计要与手机相得益彰，尤其是在色彩搭配上要注意与手机的整体外观相协调。
2.结构设计充电器的结构设计直接影响充电效率和充电速度。
正常情况下，手机充电器的电源输入端是国家标准220V，而输出端则是5V/1000mA。
为了提高充电效率和速度，充电器的输出端应设计成2.1A供电，而输入端则应支持110V-240V的电压范围，以适应不同国家和地区的用户需求。
3.材料选用手机充电器的材料选用应该是环保的，并且具有防火、防爆、防水、耐高温等多种特性，以保证用户的使用安全。
二、模具加工模具加工是制造手机充电器的关键步骤之一，它的质量直接关系到产品的性能和寿命。
常见的模具加工方式包括注塑成型、压力成型、拉伸成型等。
1.注塑成型注塑成型是一种高效率的模具加工方式，通常用于生产大量、形状简单且材料使用相等的产品。
在手机充电器的生产中，注塑成型常用的材料是工程塑料，这种材料具有韧性好、强度高、耐热性强等特点。
2.压力成型压力成型通常用于生产相对大的、形状复杂的零件。
在手机充电器的生产中，常用的压力成型方式是热压成型或冷压成型。
3.拉伸成型拉伸成型是在玻璃等材料水平化上实现拉伸变形，以形成产品形状的一种模具加工方式。
在手机充电器的生产中，一些塑料和玻璃材料也可以采用拉伸成型，制成外形美观、结构紧凑的手机充电器。
总之，手机充电器的模具造型设计和加工工艺非常重要。
只有实现了科学、合理的设计和制造，才能保证手机充电器的品质，为用户提供更加便捷、有效的充电体验。

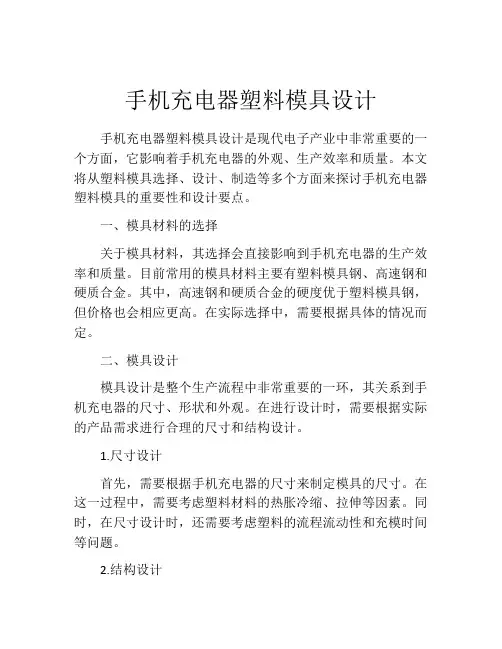

手机充电器塑料模具设计
手机充电器塑料模具设计手机充电器塑料模具设计是现代电子产业中非常重要的一个方面，它影响着手机充电器的外观、生产效率和质量。
本文将从塑料模具选择、设计、制造等多个方面来探讨手机充电器塑料模具的重要性和设计要点。
一、模具材料的选择关于模具材料，其选择会直接影响到手机充电器的生产效率和质量。
目前常用的模具材料主要有塑料模具钢、高速钢和硬质合金。
其中，高速钢和硬质合金的硬度优于塑料模具钢，但价格也会相应更高。
在实际选择中，需要根据具体的情况而定。
二、模具设计模具设计是整个生产流程中非常重要的一环，其关系到手机充电器的尺寸、形状和外观。
在进行设计时，需要根据实际的产品需求进行合理的尺寸和结构设计。
1.尺寸设计首先，需要根据手机充电器的尺寸来制定模具的尺寸。
在这一过程中，需要考虑塑料材料的热胀冷缩、拉伸等因素。
同时，在尺寸设计时，还需要考虑塑料的流程流动性和充模时间等问题。
2.结构设计结构设计是塑料模具设计的重点，其关系到手机充电器的生产效率和产品质量。
在进行结构设计时，需要考虑以下几个方面：（1）分型面的设计分型面的设计直接关系到产品的外观和结构，同时也是模具制造的难点之一。
在设计分型面时，需要尽可能地降低分型面的数量，减少模具的成本和制造难度。
（2）浇口设计浇口的设计决定了塑料流动的方向和形式，直接影响到产品的缩短率和成型质量。
在设计浇口时，需要考虑产品的外观和结构，以及塑料的性质和流动性。
（3）冷却系统的设计冷却系统的设计影响到模具的成型周期和产品的质量。
在设计冷却系统时，需要考虑模具材料的导热性能和产品的壁厚等因素。
三、模具制造模具制造是整个生产流程中非常重要的一环，其质量和工艺直接关系到产品的质量和生产效率。
在制造模具时，需要遵循以下原则：1.制造精度制造精度是塑料模具工艺中最重要的一环，直接影响到产品的尺寸和质量。
制造精度包括模具的公差、尺寸精度、表面粗糙度等。
2.选择合适的加工方法在选择加工方法时，需要考虑模具的尺寸和形状，及加工成本。
手机充电器外壳塑料模具的设计(一)
手机充电器外壳塑料模具的设计（一）塑件工艺分析经过生产验证，该模具结构设计巧妙，操作方便，使用寿命长，塑件达到技术要求。
1 塑件工艺分析1.1 塑件的结构要素该塑件为手机允电器外壳，其内腔存在很多孔和凸台，结构较复杂，要求有一定的强度、刚度、耐热和耐磨损等性能。
同时作为手机充电器，必须满足绝缘性。
结合以上要求以及经济因素，故该塑件采用ABS塑料。
(1)脱模斜度。
脱模斜度足为了便于塑件的脱模，以免在脱模过程中擦伤制品表面，其大小取决于塑料的收缩率。
脱模斜度的取向要根据塑件的内外型尺寸而定。
塑件内孔以型心小端为准，尺寸符合图纸要求，斜度沿形状扩大方向标出，塑件外形以型腔大端为准，尺寸符合图纸要求，斜度沿形状减小方向标出。
要求开模后塑件留在型芯上，塑件表面的脱模斜度应小于外表面的脱模斜度。
根据ABS的性能，型芯的脱模斜度取1o。
(2)加强筋。
为了使塑件有一定的强度和刚度，又能避免因壁过厚而产生成型缺陷，在塑件中部的凹坑与外壁之间增设两个加强筋，厚度2.5mm。
(3)塑件的圆角。
为了防止塑件转角外产生应力集小，需要在塑件的转角处或内部连接处采用圆角过渡，内外径均取R5mm。
塑件形状工艺性非常复杂，没有一个规则的外表面，里面又有很多螺钉柱和加强筋，使得脱模力增大，塑件的下平面又有仅1mm的台阶，采用推板推出必然导致螺钉柱拉断，使得注塑工艺无法进行。
所以，在螺钉柱和加强筋附近必须设有推杆，以便推出塑件。
(4)塑件的壁厚。
塑件壁厚对塑件的成型、冷却及变形会产生较大的影响。
塑件壁厚不均，会导致各个部分固化收缩不均匀，易产生气孔、裂纹、内应力等缺陷。
根据手机充电器外壳的材料，结构、强度等方面的要求，壁厚取2.5mm。
(5)孔。
制品上各种孔的位置应尽可能设置在不减弱制品的机械强度的部位，孔的形状也应力求不增加模具制造下艺的复杂性。
(6)支承面。
以制品的整个底面作为支承面是不合理的，因为制品稍许翘曲或变形就会使底面不平。
模具毕业设计84万能手机电池充电器外壳注塑模设计及编程
1 注射成形的基本过程
注射成形又称注射模塑，是热塑性塑料，是热塑性塑料制件的一种主要成形方法，除个别热塑性 塑料外，几乎所有的热塑性塑料都可以用此方法成形。 注射成形可成形各种形状的塑料制件， 它的特点是成形周期短， 能一次成形外形复杂， 尺寸精密， 带有嵌件的塑料制件，且生产效率高，易于实现自动化生产，所以广泛用于塑料制件的生产及批量较 小的塑料制件的生产。注射成形所用的设备式注射机，目前的注射机种类很多，但普遍采用的是柱塞 式注射机和螺杆式注射机。 1.1 注射成形的原理 注射成形的原理是将颗粒状态成粉状塑料从注射机的料斗送进加热的料筒中， 经过加热熔融塑化 成为粘流态熔体，在注射机柱塞或螺杆的高压推动下，以很大的流速通过喷嘴注入模具型腔，经一定 时间的保压冷却定型后可保持模具型腔所赋予的形状，然后开模分型获得成行塑件，这样就完成了一 次注射工作循环。 1.2 注射成形的工艺过程 注射成形工艺过程包括：成形前的准备、注射成形过程以及塑件的后处理三个阶段。 1.2.1 成形前的准备 A．原料外观的检验和工艺性能的测定，检验内容包括对色泽、粒度及均匀性流动性、热稳定性 及收缩率的检验。 B．物料的预热和干燥，对于吸水性强的塑料， ，在成形前应进行干燥处理，不然塑料制件表面会 出现斑纹和气泡等缺陷，甚至发生降解，严重影响塑料制件的外观和内在质量，故对物料应进行充分 的预热和干燥。 C．嵌件的预热，在成形带金属嵌件，特别是带较大的嵌件的塑件时，嵌件放入模具之前必须预 热，以减少物料和嵌件的温度差，降低嵌件周围塑件的收缩应力，保证塑件质量。 D．料筒的清洗，当改变产品，更换原料及颜色时均需清洗料筒，通常柱塞式料筒可拆卸清洗， 而螺杆式料筒可采用对空注射法清洗。 E．脱模剂的选用，塑料制件的脱模，主要依赖于合理的工艺条件和正确的模具设计，在生产上 为顺利脱模，通常使用脱模剂。 1.2.2 注射成形过程 注射成形过程包括加料、加热塑化、加压注射、保压、冷却定型、脱模等工序，但实质上将主要 是塑化、注射充模和冷却定型等基本过程。 （1）塑化是指粉状或粉状的物料在料筒内加热熔融成粘流态并具有良好的可塑性的全过程，对
手机充电器外壳的注塑模具设计
编号本科毕业设计题目：手机充电壳的注塑模具设计学院：机械工程学院专业：材料成型及控制工程年级： 13级姓名：冯旭阳指导教师：霍春明完成日期： 2017年5月8日充电器外壳注塑模设计摘要本文主对一种注塑模具的设计方法进行了详细的描述，这种注塑模具是一种充电器外壳的模具。
在分析了充电器外壳制作流程中的材料的性能、成型和结构工艺性等特点以后，对相关的成型设备的进行了选型。
并且在此基础上选取了注塑模合适的分型面，确定了合适数目的型腔并对其位置进行了布置。
同时对在成型过程中的各个系统和结构的设计进行了详细的分析和介绍，包括浇注系统和冷却系统的设计以及定向机构和脱模机构等机构。
本文还对模具的材料进行了选择，并且给出了注射机的相关的工作参数。
在经过具体的分析和设计的基础上，详细了解释了本模具的工作原理和安装调试的具体的过程，并且对在这个过程中可能出现的问题进行分析和优化。
关键词：注塑模具；充电器外壳；三板模；浇注系统；脱模机构；定距分型机构。
The mould injection design of charger shell AbstractThis paper describes the design of an injection mold in detail, this injection mold is a charger shell mold. After analyzing the performance, molding and structural process of the material in the manufacturing process of the charger shell, the relevant molding equipment was selected. And the appropriate parting surface of the injection mold is selected, and the appropriate number of cavities are determined and their positions are arranged. At the same time, the design of each system and structure in the forming process is analyzed and introduced in detail, including the design of the pouring system and the cooling system, as well as the orientation mechanism and the stripping mechanism. The material of the mold is also selected, and the relevant working parameters of the injection machine are given. Based on the detailed analysis and design, the paper explains in detail the working principle of the mold and the specific process of installation and commissioning, and analyzes and optimizes the problems that may arise in this process.Keyword:injection mold; charger shell; three plate mold; pouring system;stripping mechanism; fixed pitch classification mechanism.目录摘要................................................................................................................................. Abstract ........................................................................................................................... 第一章绪论....................................................................................................................1.1 选题的依据及意义..................................................................................................1.2 国内外研究现状及发展趋势.................................................................................. 第二章充电器外壳工艺性分析....................................................................................2.1 材料性能.................................................................................................................. 第三章充电器外壳注塑模具的结构设计....................................................................3.4.2 分流道截面设计及布局.......................................................................................3.4.3 浇口设计及位置选择...........................................................................................3.4.4 冷料穴设计...........................................................................................................3.4.5 浇口套的设计.......................................................................................................3.5.1 型腔、型芯结构设计...........................................................................................3.5.2 成型零件工作尺寸计算.......................................................................................3.7.1 脱模力计算...........................................................................................................3.7.2 浇注系统凝料脱出机构....................................................................................... 第四章注射机相关参数校核........................................................................................ 第五章模具的工作原理及安装、调试........................................................................5.1模具的工作原理.......................................................................................................5.2 试模.......................................................................................................................... 总结.................................................................................................................................. 参考文献..........................................................................................................................1绪论1.1 选题的依据及意义现在在人们的生活中塑料产品已经十分的普及，尤其是在玩具产业中，现在的绝大多数的玩具的材料都是以塑料为主的。
手机充电器塑料模具设计范本
摘要当今社会，信息化日益发展，手机由于使用的方便，从而从之前的奢侈品变成了大众化的日常用品，渐渐成了生活的必需品。
伴随着手机而产生的是五花八门的手机充电器。
而模具制造业的发展，成为国民经济中不可或缺的一部分，占有重要地位。
本设计从日常生活出发，选择了手机充电器注塑模模具设计这个课题。
在结合实际的基础上，分析了手机充电器结构的工艺特点，介绍了手机充电器外壳上盖注射模结构及模具的工作过程。
重点介绍了手机充电器外壳注射模结构的设计思想和方法。
分析和阐述了模具型芯零件及各标准件的选材、热处理工艺，手机充电器外壳的塑件的结构要素，塑件的尺寸公差和精度的选择，塑件的体积和质量的计算方法，注射机的选择和校核，脱模推出机构的设计和相关计算，抽芯机构的设计计算以及校核，成型零件的工作尺寸的计算，以及模具冷却系统的设计，最后还对模具机构中的导柱运用MASTER/CAM软件进行了参数化设计。
此手机充电器外壳注射模设计的结构特点是点浇口形式的单分型面的注射模，模具采用一模两腔的结构，两塑件平行放置，方向相反以便侧向抽芯。
仪用热流道，可以消除废料的产生，但流道过长加热较复杂，而且ABS塑料流动性较好易产生涎流现象，改用PP等其它符合热流道的塑料，不仅塑性能不能满足制件功能要求，而且增加生产成本。
本设计采用嵌入式型腔结构。
该结构广泛应用于中小型塑件的模具中。
加工方法可采用普通机加工、数控机床、电火花、电铸成型等方法。
将一个整体型腔嵌入到型腔固定板中，嵌入的型腔材料可用低碳钢或低碳合金钢，渗碳淬火后抛光。
该模具结构设计巧妙，降低了生产中操作的复杂性，延长了模具使用寿命，塑件达到国家相关部门所规定的技术要求。
并且在很大程度上实现了生产的自动化，使生产管理更加有效，提高了生产效率。
关键词：手机充电器外壳；注塑模具；型芯；型腔AbstractToday, the world is becoming more and more information, mobile phones became popular the daily from the luxury articles introduced before, and became the necessities of life.And phone chargers, becomes necessary .The handset battery charger outer covering top head injection mold structure and the mold work process. introduced the handset battery charger outer covering injection mold structure design method with emphasis. Analyzed and elaborated the mold core components selection, the heat treatment craft, the handset battery charger outer covering model the member, model the size common difference and the precision choice, model a volume and the quality computational method. This handset battery charger outer covering injection mold designs the unique feature is the runner form three minute profiles injection molds, is lateral pulls out the coreiniection mold.Forming part of the calculation of the size and mold cooling system design, eventually die of the use of derivative-MASTER / CAM software for the design parameters. This cell phone charger shell injection mold design of the structure is characterized by the form of points runner-alone surface of the injection mold. Die using a two-cavity structure, two pieces of plastic placed parallel direction opposite to the lateral extracting core. Instrument Hot Runner and eliminate waste, but the excessive heat flow is more complicated, ABS plastics and better mobility easy to produce saliva flow, and other use of PP with Hot Runner of plastic, Not only plastic component performance can’t meet the functional requirements, and an increase in production costs. embedded design using the cavity structure. The structure widely used in small and medium-sized plastic parts mold. Processing methods use ordinary machine, CNC machine tools,EDM, LIGA methods. Will be embedded in a cavity of a whole cavity plate, Embedded in the cavity material available low-carbon or low alloy steel, carburizing quenching after polishing. After production confirmation, this mold structural design ingenious, the ease of operation, the service life is long, models to achieve the specification.keywords：handset battery charger outer；covering injection mold；slide；core.摘要 (I)ABSTRACT (1)1绪论 (5)1.1模具工业在国民经济中的地位 (5)1.2我国模具技术的现状及发展趋势 (6)1.2.1我国模具技术的现状 (6)2 塑件工艺分析 (11)2.1塑件的结构要素 (11)2.2塑件尺寸公差与精度 (13)3 模具设计要点 (14)3.1方案的确定 (14)3.2确定型腔分型面及型腔数目 (14)3.3型腔、型芯的结构 (14)3.4浇口的设计 (15)3.5冷料穴的设计 (15)4 模具结构及其工作过程 (16)5 注塑成型的准备 (19)5.1注塑成型工艺简介 (19)5.2注塑成型工艺条件 (21)5.3注塑机的选择 (23)5.3.1 注塑机简介 (23)5.3.2 注塑机基本参数 (23)5.3.3选择注塑机 (25)5.4注射机的校核 (26)5.4.1 最大注塑量的校核 (26)5.4.2 锁模力的校核 (26)5.4.3 定位圈尺寸校核 (27)5.4.4 模具外形尺寸校核 (27)5.4.5模具厚度校核 (27)5.4.6 模具安装尺寸校核 (28)5.4.7 开模行程校核 (28)6 浇注系统设计 (30)6.1主流道 (30)6.2分流道 (30)7 模架的确定 (32)7.1模仁尺寸的确定 (32)7.2凸、凹模尺寸的确定 (32)7.3模具高度尺寸的确定 (32)8 导向与定位机构 (35)9 顶出系统与脱模力 (36)9.1顶出系统的设计 (36)10 推杆脱模机构 (39)10.1推杆脱模机构 (39)10.2推板脱模机构设计 (41)11 抽芯机构设计 (43)11.1确定抽芯机构形式 (43)11.2斜导柱抽芯的结构尺寸 (44)12成型零件工作尺寸的计算 (47)12.1凹模工作尺寸的计算 (47)12.2凸模工作尺寸的计算 (49)13 冷却系统设计 (50)13.1温度调节对塑件质量的影响 (50)13.2对温度调节系统的要求 (50)13.3冷却系统设计： (51)13.4模具的加热 (51)13.5模具的冷却 (52)致谢 (54)参考文献 (55)1绪论1.1 模具工业在国民经济中的地位模具是制造业的一种基本工艺装备，它的作用是控制和限制材料（固态或液态）的流动，使之形成所需要的形体。
手机充电器外壳塑料模具的设计(二)
手机充电器外壳塑料模具的设计（二）模具设计要点模具设计要点1.1 方案的确定方案一：1模2腔，购塑件平行放置，方向相反以便侧向抽芯。
浇口设在零件的上表面，使用定距拉杆加导柱和弹簧，矾保第一次分型面在定模座板和中间板之间分开，凝料先被拉断。
第二次分型而在动模板和中间板之间分开，以便取出制品。
这样分型有利于模具加工、注射、排气、脱模，同时使得操作简单方便。
方案二：1模2腔，两塑件平行放置，方向相反以便侧向抽芯。
浇口设在零件的下表面，浇口道从推杆旁边进去，即做成潜伏浇口。
但由于制品较高，流道太长，容易有浇注不足的现象发生。
使用定距拉板分型自动脱落凝料和制品。
但制品是壳体，下表面有台阶，而且多加两块推板使得本来就很长的流道加长，浇注不足的可能性就更大。
方案三：1模2腔，两塑件平行放置，方向相反以便侧向抽芯。
仪用热流道，可以消除废料的产生，但流道过长加热较复杂，而且ABS塑料流动性较好易产生涎流现象，改用PP等其它符合热流道的塑料，不仅塑性能不能满足制件功能要求，而且增加生产成本。
结合塑件注射可行性和经济性，对比以上3个方案，本次设计选择方案一。
2.2 确定型腔分型面及型腔数目模具上用以取出制品及浇注系统凝料的可分离的接触表而称为分型面，在制品设计时，必须要考虑成型时分型面的形状和位置，否则无法用模具成型。
因侧向合模锁紧力较小，故对于投影画较大的大型制品，应将投影面积大的分型面放在动、定模的合模主平面上，而将投影面积较小的分型面作为侧向分型面。
本模具的分型而选择在塑件的大平面处。
采用1模2腔结构。
2.3 型腔、型芯的结构(1)型腔的结构设计：本设计采用嵌入式型腔结构。
该结构广泛应用于中小型塑件的模具中。
加工方法可采用普通机加工、数控机床、电火花、电铸成型等方法。
将一个整体型腔嵌入到型腔固定板中，嵌入的型腔材料可用低碳钢或低碳合金钢，渗碳淬火后抛光。
(2)型芯的结构设计：型芯是用来成型塑料制品的内表面的成型零件。
