临时用电施工组织设计
施工现场临时用电施工方案临时用电施工方案和施工组织设计
施工现场临时用电施工方案临时用电施工方案和施工组织设计一、项目概述施工现场临时用电施工方案，是为了确保施工现场的电力供应安全、可靠、经济、合理，根据我国相关法律法规和行业标准，结合工程特点及现场实际情况制定的。
本方案主要包括临时用电施工组织设计、临时用电设备选型、临时用电线路布局、临时用电安全管理等内容。
二、临时用电施工组织设计1.施工用电负荷估算根据工程规模、施工工艺、设备功率等因素，对施工现场的用电负荷进行估算。
确保电源容量能满足施工现场的用电需求，避免因电源容量不足导致的安全隐患。
2.临时用电系统设计（1）电源接入：根据现场实际情况，选择合适的电源接入方式，如高压供电、低压供电等。
（2）配电室设置：在施工现场设置配电室，确保电源稳定、可靠。
配电室应设置在远离易燃易爆物品、人员密集区域，并采取防火、防盗、防雷等措施。
（3）配电线路布局：根据施工现场的用电需求，合理布局配电线路，确保线路安全、可靠、经济、合理。
（4）配电箱设置：在施工现场设置配电箱，方便施工现场的用电管理。
配电箱应设置在便于操作、维护的位置，并采取防雨、防晒、防尘等措施。
3.临时用电设备选型根据施工现场的用电需求，选择合适的临时用电设备。
主要包括：（1）发电机：根据施工现场的用电负荷，选择合适的发电机，确保电源稳定、可靠。
（2）电缆：根据用电负荷、线路长度等因素，选择合适的电缆规格，确保线路安全、可靠。
（3）配电箱：根据用电需求，选择合适的配电箱，确保配电箱功能齐全、安全可靠。
4.临时用电线路布局（1）电缆敷设：根据现场实际情况，选择合适的电缆敷设方式，如直埋、架空、地埋等。
（2）线路走向：确保线路走向合理，避免交叉、重叠，减少安全隐患。
（3）线路接头：确保线路接头安全、可靠，采用专业的接头设备和技术。
5.临时用电安全管理（1）安全培训：对施工现场人员进行临时用电安全培训，提高安全意识。
（2）安全防护：施工现场应设置安全防护设施，如警示牌、防护网等。
临电施工组织设计
临电施工组织设计标题：临电施工组织设计引言概述：临时供电施工是工程建设中必不可少的一环，而临电施工组织设计则是确保施工顺利进行的关键。
合理的临电施工组织设计可以提高工程施工效率，保障施工安全，降低施工成本。
本文将从施工前的准备工作、施工现场布置、施工过程管理、施工后的清理工作和安全措施等方面进行详细阐述。
一、施工前的准备工作1.1 确定临时供电需求：根据工程施工规模和电力需求确定临时供电容量，确保供电充足。
1.2 编制临时供电方案：制定供电线路布置方案、临时用电设备配置方案，明确供电线路走向和设备安装位置。
1.3 安全检查：对施工现场进行安全检查，确保供电设备和线路符合安全标准，消除潜在安全隐患。
二、施工现场布置2.1 供电线路布置：根据临时供电方案进行供电线路的布置，确保线路走向合理，避免交叉和纠缠。
2.2 临时用电设备配置：安装临时用电设备，如配电箱、电缆等，保证供电设备的可靠性和稳定性。
2.3 安全警示标识：设置明显的安全警示标识，提醒施工人员注意电力设备，避免触电事故的发生。
三、施工过程管理3.1 施工进度控制：制定施工计划，合理安排施工进度，确保施工按时完成。
3.2 施工现场监督：加强对施工现场的监督管理，及时发现和解决施工中的问题。
3.3 资源调配：合理调配施工人员和设备资源，提高施工效率，降低施工成本。
四、施工后的清理工作4.1 拆除临时供电设备：施工结束后，及时拆除临时供电设备，确保施工现场整洁。
4.2 清理供电线路：清理供电线路，避免线路受损或污染，确保线路安全可靠。
4.3 安全检查验收：进行安全检查验收，确保供电设备和线路符合安全标准，保障施工人员的安全。
五、安全措施5.1 安全教育培训：对施工人员进行安全教育培训，提高安全意识，避免安全事故的发生。
5.2 安全防护设施：设置安全防护设施，如绝缘罩、警示标识等，保障施工人员的安全。
5.3 安全监测检测：定期对供电设备和线路进行安全监测检测，及时发现问题并进行处理，确保施工安全。
施工现场临时用电
施工现场临时用电（模拟）施工组织设计建筑施工临时用电组织设计编制参考资料编制说明：根据JGJ46-88《施工现场临时用电安全技术规范》的规定：临时用电设备在5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计。
编制临时用电施工组织设计的目的在于使施工现场临时用电工程的设置有一个科学的遵循，从而保障其运行的安全可靠性，另一方面：临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全，可靠性。
因此，编制临时用电施工组织设计是保障施工现场临时用电安全可靠的，首要的，不可少的基础性技术措施。
临时用电施工组织设计的任务是为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和电气防火措施，即所设计的临时用电的要求，同时还要兼顾用电方便和经济。
临时用电施工组织设计的主要内容是；1、现场勘测。
现场勘测工作包括：调查测绘现场的地形，地貌，正式工程的位置，上下水等地上、地下管线和沟道的位置，建筑材料，器具堆放位置，生产，生活暂设建筑物位置，用电设备装设位置，以及现场周围环境等。
临时用电施工组织设计的现场勘测工作与建筑工程施工组织设计的现场勘测工作同时进行，或直接借用其勘测资料。
现场勘测资料是整个临时用电施工组织设计的地理环境条件。
2、负荷计算：负荷计算主要是根据现场用电情况计算用电设备，用电设备组，以及作为供电电源的变压器或发电机的计算负荷。
计算负荷或被为选择供电变压器和发电机，导线截面，配电箱、开关箱以及电器的主要依据。
负荷计算和发电机以及整个配电系统（配电室、配电箱、开关箱以及配电线路）的设计结合进行。
3、变电所设计变电所设计主要是选择确定配电室的位置，配电室的结构，配电装置的布置，配电电器和仪表的选择和确定变电场所内，外的防护设施，选择和确定电源进线，出线走向和内部接线方式，以及接地，接零方式等。
变电所设计应与自备电源（柴油发电机组）设计结合进行，特别应考虑其联络的问题，明确确定联络方式和接线，变电所设计应与配电线路设计相结合。
临时用电施工组织设计

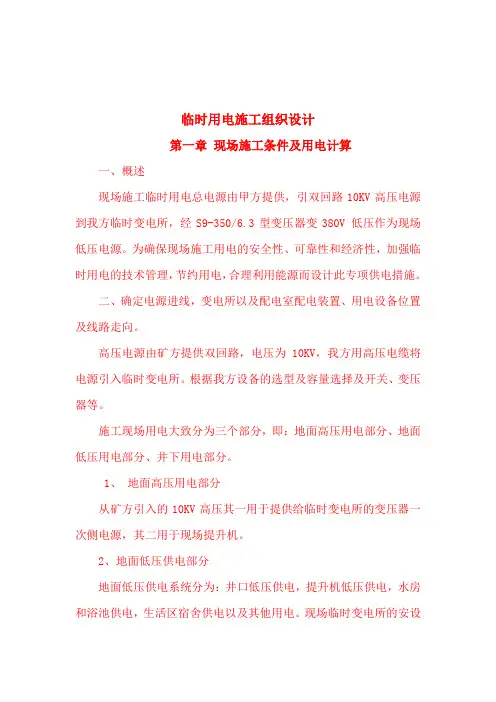

临时用电施工组织设计第一章现场施工条件及用电计算一、概述现场施工临时用电总电源由甲方提供，引双回路10KV高压电源到我方临时变电所，经S9-350/6.3型变压器变380V 低压作为现场低压电源。
为确保现场施工用电的安全性、可靠性和经济性，加强临时用电的技术管理，节约用电，合理利用能源而设计此专项供电措施。
二、确定电源进线，变电所以及配电室配电装置、用电设备位置及线路走向。
高压电源由矿方提供双回路，电压为10KV，我方用高压电缆将电源引入临时变电所。
根据我方设备的选型及容量选择及开关、变压器等。
施工现场用电大致分为三个部分，即：地面高压用电部分、地面低压用电部分、井下用电部分。
1、地面高压用电部分从矿方引入的10KV高压其一用于提供给临时变电所的变压器一次侧电源，其二用于现场提升机。
2、地面低压供电部分地面低压供电系统分为：井口低压供电，提升机低压供电，水房和浴池供电，生活区宿舍供电以及其他用电。
现场临时变电所的安设位置应以便于到各配电柜和配电箱敷设电缆，且地势较高方便排水为原则。
根据煤矿安全规程要求，通风机为一用一备，其功率为30Kw，且所使用的开关、电缆均要符合防爆要求。
3、井下用电部分井下供电部分主要由井下动力用电和井下照明及信号用电（127V）两部分组成。
动力电源主要用于井下排水设备，其电缆选择3×70 mm²﹢1型矿用橡套电缆，电缆随井筒深度加深而向井下不断延伸。
选用KXT127型语音声光信号作为井上下联系信号，电缆为MHYVR 4×1.5 mm ²型通讯电缆。
选用127V、100W矿用防爆灯作为工作盘照明，BZLQ-100/127J型防爆投光灯作为井下工作面照明，电缆选用U3×6 mm²﹢1型矿用橡套电缆。
三、负荷计算地面供电部分设备功率详见系统图参考公式：Pe=P+2P+……+n P； Pjs—有功功率 K——需用系数1Pjs=K.Pe ； Qjs—无功功率 K1——同期系数Qjs=Pjs.tg∮ S——视在功率 Ue——额定电压S=22QP ； I——总电流I总=S/3.Ue tg∮—功率因数正切角1、井□低压：（1）电焊机: 取需用系数K=0.35 tg∮=1.52 Pe=30KW Pjs=k.Pe=0.35×30=10KWQjs =Pjs. tg∮=10×1.52=15.2Kvar(2)局扇: 取需用系数K=0.7 tg∮=0.88 Pe=30×2=60KW Pjs=k.Pe=0.7×60=42KWQjs =Pjs. tg∮=42×0.88=37 Kvar(3)井口调度绞车: 取需用系数K=0.7 tg∮=0.88Pe=11.4×2+7.5×3=31.8KWPjs=k.Pe=0.7×31.8=22KWQjs =Pjs. tg∮=22×0.88=19 Kvar(4)井口维修间、信号房、井口其他等估算为6KW: 取需用系数K=0.7 tg∮=0.88 Pe=6KWPjs=k.Pe=0.7×6=4.2KWQjs =Pjs. tg∮=4.2×0.88=3.7 Kvar(5)井下照明、信号用电估算2KW: 取需用系数K=0.7 tg∮=0.88 Pe=2KWPjs=k.Pe=0.7×2=1.4KWQjs =Pjs. tg∮=1.4×0.88=1.2Kvar4、提升机低压电源估算为1KW: 取需用系数K=0.7 tg∮=0.88 Pe=1KWPjs=k.Pe=0.7×1=0.7KWQjs =Pjs. tg∮=0.7×0.88=0.6 Kvar5、水房、浴室、生活区、现场照明：需用系数K=0.7 tg∮=0.88 pe=0.5+5+0.5+8+3=17KWPjs=k.Pe=0.7×17=11.9KWQjs =Pjs. tg∮=11.9×0.88=10Kvar现场最大用电负荷为提落盘期间，因为提落盘期间吊盘稳车、稳绳稳车，与模板稳车、压风管稳车不同时使用，所以取干线同期系数为 0.7，则Pjs总=0.7×(221.2+180.6+32+10+42+22+4.2+1.4+0.7+11.9) =368KWQjs总=0.7×(195+158.9+28+15.2+37+19+3.7+1.2+0.6+10) =328KvarS=22QP =492KVAI总=S/3.Ue=492/1.732×0.38=748A四、选择变压器1、根据所计算的视在功率及电流值，选一台 S9-630/10型变压器，其容量为 630KVA>492KVA，能够满足使用要求。
临时用电施工组织设计

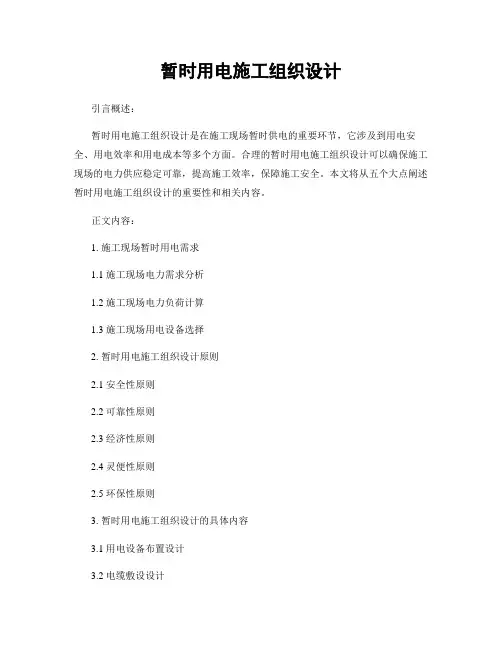

暂时用电施工组织设计引言概述：暂时用电施工组织设计是在施工现场暂时供电的重要环节，它涉及到用电安全、用电效率和用电成本等多个方面。
合理的暂时用电施工组织设计可以确保施工现场的电力供应稳定可靠，提高施工效率，保障施工安全。
本文将从五个大点阐述暂时用电施工组织设计的重要性和相关内容。
正文内容：1. 施工现场暂时用电需求1.1 施工现场电力需求分析1.2 施工现场电力负荷计算1.3 施工现场用电设备选择2. 暂时用电施工组织设计原则2.1 安全性原则2.2 可靠性原则2.3 经济性原则2.4 灵便性原则2.5 环保性原则3. 暂时用电施工组织设计的具体内容3.1 用电设备布置设计3.2 电缆敷设设计3.3 用电设备保护设计3.4 用电设备检修设计3.5 电力监测与管理设计4. 暂时用电施工组织设计的实施过程4.1 施工现场暂时用电方案制定4.2 用电设备采购与安装4.3 电力设备调试与检验4.4 用电设备运行与维护4.5 暂时用电施工组织设计的监督与管理5. 暂时用电施工组织设计的效果评估5.1 用电安全性评估5.2 用电效率评估5.3 用电成本评估总结：暂时用电施工组织设计是施工现场电力供应的重要环节，它涉及到施工现场暂时用电需求的分析与计算、暂时用电施工组织设计原则的制定、具体的施工组织设计内容的确定、实施过程的安排与管理以及效果的评估等多个方面。
合理的暂时用电施工组织设计可以确保施工现场的电力供应安全可靠，提高施工效率，降低用电成本，并且对环境保护也具有积极的意义。
因此，在施工现场进行暂时用电施工组织设计时，需要充分考虑各个方面的要求，确保设计方案的科学性和可行性。
临时用电施工组织设计(最新)
临时用电专项施工方案编制:审核:审批:南和县建筑安装有限责任公司目录一、编制原则及依据1、编制原则及说明二、临时施工用电量概算：1、总用电量负荷计算2、线路敷设3、备用电源三、工地临时用电计算书一、施工条件二、设计内容和步骤三、绘制临时供电施工图四、安全用电技术措施一、编制原则及依据1、编制原则及说明(1) 严格按照现行国家标准规范〈〈施工现场临时用电安全技术规程》(JGJ46-2005)的规定，做到统一标准、规范编制。
遵循总施工组织设计文件、规范的原则，在编制项目施工方案中，严格按施工现场的剖实际要求，执行现行的规范及验收标准，优化施工方案，正确组织施工，确保临时用电安全。
(2) 〈〈低压配电设计规范》GB50054-201仲国建筑工业出版社〈〈建筑工程施工现场供电安全规范》GB50194-201伸国计划出版社出版〈〈通用用电设备配电设计规范》GB50055-201仲国建筑工业出版社〈〈供配电系统设计规范》GB50052-200却国建筑工业出版社〈〈施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社2、工程概况本工程为南和县闫里乡段村小学综合楼项目，砖混，地上两层，建筑面积：699.5 m2o二、临时施工用电量概算：根据施工程序安排，本工程主要用电负荷为基础及主体结构工程施工期间的各种机械设备以及钢筋加工和混凝土施工时的各种机具设备。
装饰施工阶段的用电负荷相对结构施工要小，为此，本方案用电量计算主要依据基础及主体结构施工阶段进行施工用电负荷验算。
1、总用电量负荷计算业主提供的一个施工区域上总功率为350KVA勺电力，能满足施工要求。
尽量避免用电高峰期的长时间出现，保证正常施工。
2、线路敷设1）、主供电线路采用三相五线制架空线路或采用电缆埋地铺设，其中部分穿越道路埋地部分增设PVC®保护。
电线从电箱至所有用电设备均采用相应容量的橡胶电缆线，以保证用电安全。
2）、总箱至分箱的线路均采用埋地，埋地深度70cm以上，在电缆的埋地线路上插牌标识，牌上书写“下有电缆”。
临时用电施工组织设计
临时用电施工组织设计一、任务背景为了保障施工现场的用电安全和正常施工进行，需要进行临时用电施工组织设计。
本文将详细介绍临时用电施工组织设计的内容和要求。
二、施工组织设计的目的1. 确保施工现场用电安全，预防火灾和电气事故的发生。
2. 保障施工进度，提高施工效率。
3. 合理利用电力资源，降低用电成本。
三、施工组织设计的内容1. 临时用电系统设计a. 根据施工现场的用电需求和电力供应情况，设计临时用电系统的布置和容量。
b. 确定临时用电系统的供电方式，如临时供电箱、临时配电柜等。
c. 制定临时用电系统的线路布置图和接地方案。
2. 用电设备选型和布置a. 根据施工现场的用电需求，选择合适的用电设备，如照明设备、电动工具等。
b. 根据施工现场的布局和施工工艺，合理布置用电设备的位置，确保施工现场的安全和便利。
3. 临时用电施工方案护等。
b. 制定用电设备的使用规范和操作规程，确保施工人员正确使用电力设备，避免安全事故的发生。
4. 临时用电的监测和维护a. 设计临时用电系统的监测装置，如电流表、电压表等，用于监测用电设备的运行状态。
b. 制定临时用电设备的定期检查和维护计划，确保设备的正常运行和安全使用。
四、施工组织设计的要求1. 临时用电系统的设计应符合国家相关标准和规范的要求。
2. 临时用电设备的选型应符合安全、可靠、节能的原则。
3. 临时用电施工方案应详细、可行，并与相关部门进行沟通和协调。
4. 施工现场的用电设备和线路应合理布置，避免交叉干扰和安全隐患。
5. 临时用电系统的监测和维护应定期进行，确保设备的正常运行和安全使用。
五、临时用电施工组织设计的实施步骤1. 明确施工现场的用电需求和电力供应情况。
2. 进行临时用电系统的设计，包括布置和容量的确定，供电方式的选择，线路布置图和接地方案的制定等。
3. 选择合适的用电设备，根据施工现场的布局和施工工艺，合理布置用电设备的位置。
等。
5. 设计临时用电系统的监测装置，制定定期检查和维护计划。
施工组织设计临时用电方案
临时用电方案一、编制依据1、根据*************设计图纸文件和现场实际情况。
2、《施工现场临时用电安全技术规程》JGJ46-2021。
3、《建筑机械使用安全技术规程》JGJ 33-2012；4、《建筑施工安全检查标准》JGJ59—2019；5、《建筑工程施工现场供用电安全规范》GB 50194-93。
二、编制目的为贯彻“安全第一、预防为主、综合治理”的安全生产方针，在边坡防护施工过程中保障人身、设备、设施安全，预防安全事故发生，确保本分部工程安全，并能优质、高效完成施工任务。
三、项目概况四、柴油发电机供电使用管理措施1、柴油发电机供电安全用电管理技术措施（1）发电机由项目部根据实际施工段租赁，发电机的安装调试由租赁单位的专业技术人员完成，同时给每台发电机配备两名专业的柴油发电机值班、操作、维护人员，并接受我部的管理。
柴油发电机操作、维护人员持证上岗，操作人员能熟练掌握所维护设备的原理、性能及操作规程。
（2）柴油发电机选择移动式柴油发电机，安装在施工现场合理位置。
预先制定供用电管理制度、值班制度、发电机操作规程、发电机故障应急预案等。
柴油发电机附近设置密闭防火泄油池，为柴油发电机供油的储油罐设置独立的存放区，做好防火措施，安排专人值守。
（3）移动式柴油发电机停放地点地面平坦，并高出周围地面0.25—0.3米。
柴油发电机拖车的前后轮卡主，固定好。
（4）移动式柴油发电机的拖车做好可靠的接地。
（5）移动式柴油发电机拖车上部设置防雨棚，防雨棚做到牢固、可靠。
（6）移动式柴油发电机周围4米内不得使用明火，不得存放易燃物品。
（7）柴油发电机的总容量满足最大负荷的需要和大容量电动机起动时的要求。
起动时母线电压不低于额定电压的80%。
（8）柴油发电机的出口侧装设短路保护、过负荷保护及低电压保护等装置。
（9）柴油发电机车附近设置可在带电场所使用的消防灭火器材，并安放在便于取用的地方。
（10）现场所用配电箱、电缆、橡套线、漏电保护器必须是合格产品。
临时用电施工组织设计
临时用电施工组织设计一、引言临时用电施工组织设计是为了保障施工现场的电力供应，确保施工过程中的电力安全和正常运行。
本文将详细描述临时用电施工组织设计的内容，包括施工组织原则、施工组织方案、施工组织流程等。
二、施工组织原则1. 安全原则：施工组织设计必须符合国家相关安全规范和标准，确保施工现场电力供应的安全可靠。
2. 经济原则：施工组织设计应合理利用资源，尽量减少成本，并确保施工进度的顺利进行。
3. 环保原则：施工组织设计应考虑环境保护，减少对环境的影响。
三、施工组织方案1. 临时用电设备选择：根据施工现场的需求和电力负荷计算，选择合适的临时用电设备，包括发电机组、配电箱、电缆等。
2. 电源选择：确定临时用电的电源，可以是现场电力供应，也可以是临时发电机组供电。
3. 电力布置：根据施工现场的布局和需求，设计合理的电力布置方案，包括电缆敷设路径、配电箱位置等。
4. 电缆敷设：根据电力布置方案，进行电缆敷设，确保电缆的安全可靠。
5. 配电箱设置：根据施工现场的需求和电力负荷计算，设置合理的配电箱，并进行必要的保护装置配置。
6. 接地设计：根据国家相关标准，设计合理的接地系统，确保施工现场的电力安全。
四、施工组织流程1. 施工前准备：包括确定临时用电设备、电源选择、电力布置方案等。
2. 临时用电设备安装：根据施工组织方案，进行临时用电设备的安装和调试。
3. 电缆敷设：按照电力布置方案，进行电缆的敷设，确保电缆的安全可靠。
4. 配电箱设置：根据施工组织方案，设置配电箱，并进行必要的保护装置配置。
5. 接地系统建设：按照接地设计方案，进行接地系统的建设，确保施工现场的电力安全。
6. 运行和维护：对临时用电设备进行运行和维护，确保施工过程中的电力供应正常稳定。
五、安全措施1. 临时用电设备必须符合国家相关安全规范和标准，经过合格检测，并由专业人员进行安装和调试。
2. 电缆敷设必须符合国家相关安全规范和标准，避免电缆过载和短路等安全隐患。
施工用电管理制度临时用电施工组织设计
施工用电管理制度临时用电施工组织设计一、引言施工用电是建筑工地施工活动中必不可少的一项工作。
为了保证施工用电的安全、稳定和高效，需要制定一套施工用电管理制度，并设计一个临时用电施工组织设计方案，以确保施工用电工作的顺利进行。
二、施工用电管理制度1.施工用电设备安全管理-建立用电设备安全管理制度，明确各种用电设备的安装、使用、维护和检修要求，并定期进行巡视和维护，确保用电设备的安全性和可靠性。
-对用电设备进行检测，确保设备符合国家电气安全标准，对不符合标准的设备进行更换或修复。
-加强用电设备的防雷措施，确保设备免受雷击的影响。
2.电线电缆敷设与接线使用管理-对电线电缆进行标准化敷设，确保电线电缆的安全性和稳定性。
-对电线电缆接线进行规范化管理，确保接线的可靠性和安全性。
-加强电线电缆的保护措施，防止受潮、积水和损坏，确保电线电缆的正常使用。
3.用电设备接地和漏电保护管理-对用电设备进行有效的接地，确保用电设备的安全运行。
-安装漏电保护装置，及时发现和排除漏电故障，确保用电安全。
4.用电安全知识培训和应急措施-组织用电安全知识培训，提高员工的用电安全意识和应急能力。
-制定用电应急预案，并进行演练，以保证在突发情况下能够迅速、有效地应对。
三、临时用电施工组织设计方案1.施工用电设备的配置和使用-根据施工需求，合理配置临时用电设备，包括发电机组、配电箱等设备，并根据需要进行安装和接线。
-临时用电设备的使用应符合施工用电管理制度的要求，确保设备的安全运行。
2.施工用电设备的维护和检修-设立专门的维护和检修小组，负责对临时用电设备进行定期检查和维护，及时排除故障。
-对发电机组进行燃油、润滑剂的加注和更换，保证其正常运行。
3.电线电缆的敷设和接线-根据施工现场的特点和布局，合理敷设电线电缆，避免交叉、搭接和绞曲，确保电线电缆的安全可靠。
-进行电线电缆的接线，确保接线牢固、可靠，并进行必要的绝缘处理。
4.用电设备的接地和漏电保护-对临时用电设备进行有效的接地，确保用电设备的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临时用电施工组织设计一、临时用电施工组织设计内容：1、封面：2、设计依据；3、工程概况；4、负荷计算书；5、变压器容量、导线截面、开关选择和整定计算书；6、供配电系统图；7、电气平面布置图；8、电气立面布置图；9、安全用电技术措施和电气防水措施。
二、编制临时用电施工组织设计的依据：1、施工图纸；2、《建设工程施工现场用电安全规范》GB50194-933、《施工现场临时用电安全技术规范》JGJ46-884、《低压配电系统设计规范》GB50054-955、《供配电系统设计规范》GB50052-956、《通用用电设备配电设计规范》GB50055-937、甲方提供的现场电源资料8、现场临时用电设备负荷和配置资料。
三、工程概况：1、本工程位于为地下一层、地上十八层钢筋混凝土剪力墙结构，总建筑面积：22507.33m²。
2、甲方施工现场西北角设置SL7-500型10/0.4～0.23KV变压器一台，容量为500KVA，输出电压380V/220V±5用VV3×150＋1×95㎜²橡皮电力电缆50米，引入型号为QW15甲方现场配电柜，容量为630A。
我单位用VV3×120+1*70㎜²橡皮电力电缆15米，引入低压配电柜，配电柜型号JSP-Z/3-600A，分四路以放射方式向现场二级配电箱供电。
3、现场四周无与临电有构筑物。
道路畅通，排水便利。
四、负荷计算书负荷计算表序号负荷名称设备型号设备容量（KW）台数计算系数计算负荷有功功率（KW）无功功率（Kvar）视在功率（KVA）电流（A）1 塔吊QTZ-501556KW 1 Kx＝0.7 εn＝25％COSφ＝0.7 tgφ＝1.021 39.2 40.25 56.18 85.452 施工电梯SL200/20055KW 1 Kx＝0.7 εn＝25％COSφ＝0.979 tgφ＝1.021 38.5 39.30 55.01 70.773 对焊机UN-150150KVA 1 εn＝60％COSφ＝0.62 tgφ＝1.266 72.03 91.19 151.54 230.534 电渣焊BX6-63042KVA 2 εn＝60％COSφ＝0.62 tgφ＝1.266 40.34 51.07 65.08 99.01 5 电焊机BX3-50024KVA 2 εn＝60％COSφ＝0.619 tgφ＝1.266 23.05 29.18 37.18 56.17 6 调直机GJ4/1415KW 1 εn＝60％COSΦ＝0.6 tgφ＝1.334 15 20.1 25.08 307 弯曲机GW40/504KW 2 εn＝60％COSφ＝0.6 tgφ＝1.266 4 5.336 7.09 8.478 切断机GJ40/504KW 2 εn＝60％COSφ＝0.6 tgφ＝1.266 4 5.336 7.09 8.479 木工压刨MB104B4KW 2 εn＝60％COSΦ＝0.6 tgΦ＝1.266 4 5.336 7.09 8.4710 木工圆锯MJ150A4KW 2 εn＝60％COSΦ＝0.6 tgΦ＝1.266 4 5.336 7.09 8.4711 搅拌机JZ3507.5KW 1 Kx＝0.7COSφ＝0.7 tgφ＝1.021 5.25 5.13 7.18 11.0612 砂浆机XJ3003KW 2 Kx＝0.7COSφ＝0.7 tgφ＝1.021 4.2 4.32 6.06 9.2413 打夯机HW50A3 3 h＝0.82COSφ＝0.86 9 12 12.72 19.8114 空压机VX0.9/107.5 1 h＝0.82COSφ＝0.87 5.25 5.13 7.18 11.0615 振捣器ZN-701.5KW 6 h＝0.8COSΦ＝0.86 9 12 12.72 19.8116 消防泵7.5 1 h＝0.85COSφ＝0.86 5.25 5.13 7.18 11.0617 照明13.6KW Kx＝0.818 生活用电22.48KW Kx＝0.8（1）塔吊设备组：每台塔吊包括卷物机、行走机构、回车机构、变幅装置等四台驱动电机，各电动机负荷计算如下：A：卷物机电机电动机型号为：JZR2-61-10，功率为30KW，εn＝25％查表得：η＝84.5％COSΦ＝0.7时tgφ＝1.021则：P1c＝PS＝2√εn Pn ＝2√0.25×30＝30KWQ1c＝P1c tgφ＝30×1.021＝30.63 KvarB：行走机构电机（2台）电动机型号为JZR31-8，功率为7.5KW，εn＝25％查表得：η＝77.5％COSΦ＝0.69时tgΦ＝1.049则：PS＝2√εn Pn ＝2×√0.25×7.5＝7.5KWP2c＝2PS＝2×7.5＝15KWQ2c＝P2c tgΦ＝15×1.049＝15.735KVarC:回转机构电机电动机型号JZR12-6，功率为3.5KW，εn＝25﹪查表得：η＝70.5﹪Cosφ＝0.73时，tgφ＝0.936则：P3c＝2√εn Pn ＝2√0.25×3.5＝3.5KWQ3c＝P3c tgφ＝3.5×0.936＝3.276KVarD：变幅装置电机电动机型号JZR31-8，功率为7.5KW，εn＝25％查表得：η＝77.5％Cosφ＝0.69时，tgφ＝1.049则：P4c＝2√εn Pn ＝2√0.25×7.5＝7.5KWQ4c＝P4c tgφ＝7.5×1.049＝7.87KVar每台塔吊设备负荷计算为：Pc＝P1c＋P2c＋P3c＋P4c＝30＋15＋3.5＋7.5＝56KWQc＝Q1c＋Q2c＋Q3c＋Q4c＝30.63＋15.735＋3.276＋7.87＝57.511KVar Sc＝√Pc²+Qc²＝√56²＋57.511²＝80.27KVACosφ＝Pc/Sc＝56/80.27＝0.697Ic＝Pc/√3 Un Cosφ＝39.2/√3×0.38×0.697＝122.08AE：塔吊设备组的负荷计算：查表得：Kx=0.7时则：PZC＝0.7×Pc＝0.7×56＝39.2KWQZC＝0.7×Qc＝0.7×57.511＝40.25KVarSZC＝√Pzc²+Qzc²＝√39.2²＋40.25²＝56.18KVACosφ＝PZc/SZc＝39.2/56.18＝0.697IZc＝PZc/√3 Un Cosφ＝39.2/√3×0.38×0.697＝85.45A（2）施工电梯组电机型号：Y250M4-4，功率为55KW，εn＝25％查表得：Cosφ＝0.7时，tgφ＝1.021 η=84.5﹪则：Pc＝P3＝2√εn Pn ＝2√0.25×55＝55KWQc＝Pctgφ＝55×1.021＝56.15KVar查表得：Kx=0.7时则：PZC＝0.7×Pc＝0.7×55＝38.5KWQZC＝0.7×Qc＝0.7×56.15＝39.30KVarSZC＝√Pzc²+Qzc²＝√38.5²＋39.30²＝55.01KVACosφ＝PZc/SZc＝38.5/39.3＝0.979IZc＝PZc/√3 Un Cosφ＝38.5/√3×0.38×0.845×0.979＝70.77A （3）钢筋加工机组a．对焊机150KVA，电压380V，COSΦ＝0.62，εn＝60％；b．调直机1台15KW；c．弯曲机2台8KW；d.切断机2台8KW。
解：对焊机P1c＝Ps＝√εn Sn Cosφ＝√0.6×150×0.62＝72.03KW查表得：Cosφ＝0.62时，tgΦ＝1.266，则：Q1c＝Pc tgφ＝72.03×1.266＝91.19KVar解：调直机PZC＝Ps＝15KW查表得：Cosφ＝0.62时，tg φ＝1.334，则：Q2c＝P2 tgΦ＝15×1.334＝20.01KVar解：弯曲机2台P3C＝2×Pn＝2×4＝8KW查表得：Kx＝0.5时，Cosφ＝0.6时，tg φ＝1.334，则：P3c＝Kx P3C＝0.5×8＝4KWQ3c＝P3c tg φ＝4×1.334＝5.336KVar解：切断机2台P4C＝2×Pn＝2×4＝8KW查表得：Kx=0.5，Cosφ＝0.6时，tg φ＝1.334，则：P4c＝Kx P4＝0.5×8＝4KWQ4c＝P4c tgφ＝4×1.334＝5.336KVar钢筋加工组总负荷：PZC＝P1c＋P2c＋P3c＋P4c＝72.03＋15＋4＋4＝95.03KWQZC＝Q1c＋Q2c＋Q3c＋Q4c＝91.19＋20.01＋5.336＋5.336＝121.87KVar SZC＝√PZC²+QZC²＝√95.03²＋121.87²＝154.54KVAC OSΦ＝PZC/SZC＝95.03/154.54＝0.614IZC＝PZC/√3 Un Cosφ＝95.03/√3×0.38×0.614＝235A（4）电渣焊2台，电焊机2台电渣焊容量：42KVA，电焊机容量24KVA，电压380V查表得Cosφ＝0.62，tgφ＝1.266，εn＝60％则：Pc＝42×2+24×2=132KVAPZc＝PC×√Sn Cosφ＝132×√0.6×0.62＝63.39KWQZC＝PZC tgφ＝63.39×1.266＝80.25KVarSZC＝√PZC²+QZ C²＝√63.39²＋80.25²＝102.26KVACosφ＝PZC/SZC＝63.39/102.26＝0.619IZC＝PZC/√3 Un Cosφ＝63.39/√3×0.38×0.619＝155.59A（5）木工加工组（4台），每台4KWPc＝4Pn＝4×4＝16KW查表得：Kx=0.5，Cosφ＝0.6时，tgφ＝1.334，则：PZC＝Kx Pc＝0.5×16＝8KWQZC＝Pc tg φ＝8×1.334＝10.672KVarSZC＝√PZC²+QZC²＝√8²＋10.672²＝11.39KVACosφ＝PZC/SZC＝8/11.39＝0.702IZC＝PZC/√3 Un Cosφ＝8/√3×0.38×0.702＝17.29A（6）搅拌机、砂浆机机组：搅拌机1台，每台功率7.5KW，砂浆机2台，每台功率3KW Pc＝7.5＋2×3＝13.5KW查表得：Kx＝0.7，Cosφ＝0.7时，tgφ＝1.021，则：PZC＝Kx Pc＝0.7×13.5＝9.45KWQZC＝PZC tg φ＝9.45×1.021＝9.64KVarSZC＝√PZC²+QZC²＝√9.45²＋9.64²＝13.49KVACosφ＝PZC/SZC＝9.45/13.49＝0.7IZC＝P2c/√3 Un Cosφ＝9.45/√3×0.38×0.7＝20.51A（7）打夯机～消防泵计算公式同上，数据详见负荷计算表所示。
