关于DSP

DSP这个名词在CCTV工业中越来越被广泛使用。DSP（DigitalSignalProcessing）是数字信号处理的缩写。DSP芯片提高了摄像机的视频处理及操作性能。DSP技术不仅使摄像机在性能上获得优势，同时也使生产商节省了零件及装配时间，从而降低了成本。DSP摄像机可分为两类：

1、智能型DSP摄像机

此类摄像机提高图像效果的同时具有智能特色。典型的智能摄像机具有以下几种特点。

a.可编程的背景光补偿

b.视频动态检测

c.通过串行数据接口可进行遥控

d.内置字符发生器

e.屏幕菜单

2、普通型DSP摄像机

这类低水平的DSP摄像机不具备与DSP技术相关的任何智能特色，仅仅是出于降低成本的考虑。

在选择DSP摄像机时，建议您仔细阅读其性能参数。

C与CS接口

C与CS接口的区别在于镜头与摄像机接触面至镜头焦平面（摄像机CCD光电感应器应处的位置）的距离不同，C型接口此距离为17.5mm.,CS型接口此距离为12.5mm.。C型镜头与C型摄像机，CS型镜头与CS型摄像机可以配合使用。C型镜头与CS型摄像机之间增加一个5mm的C/CS转接环可以配合使用。CS型镜头与C型摄像机无法配合使用。

IP率

IP率是器材防尘防水的一个指标。此项指标在欧洲及英国产品中经常使用，由两位数字组成。前一位是对固体的防御指标，后一位是对液体的防御指标。

与防护罩有关的IP率：

IP55：防尘，但会进入有限的少量灰尘。防止来自各个方向的低压水，但会进入有限的少量水。

IP56：防尘，但会进入有限的少量灰尘。防止来自各个方向的高压水，但会进入有限的少量水。

IP65：防尘，不会进入灰尘。防止来自各个方向的低压水，但会进入有限的少量水。

IP66：防尘，不会进入灰尘。防止来自各个方向的高压水，但会进入有限的少量水。

F值的分级

F值是描述镜头进光亮的指标。F值越小进光亮越大，F值等于镜头的相对孔径除以镜头焦距。F值增加一级进光亮降低一倍。

通用镜头分类

标准镜头：典型水平视场角为30度，与人类肉眼视场角相同。

广角镜头：典型水平视场角64度，短焦距镜头提供宽角度视场。

长焦镜头：典型水平视场角15度，长焦距镜头提供高倍放大。

监听麦克风的连线

监听麦克风的连线都采用双芯屏蔽电缆，即把双绞线包在屏蔽层中。监听麦克风的信号易受外界电磁场的干扰，而双芯屏蔽电缆能最大程度上减弱这些干扰。如果使用视频电缆、同轴电缆、报警电缆会造成不良的频率响应，例如：声音会发闷。

镜头后截距的调整

定焦镜头后截距的调整

使用摄像机自动电子快门功能，将镜头光圈调到最大，镜头聚焦环按景物实际距离调整，然后调节镜头后截距直至图像最清晰。

变焦镜头后截距的调整

1.打开摄像机自动电子快门功能。

2.用控制器将镜头光圈调到最大。

3.将摄像机对准30米以外的物体，聚焦调至无穷远处（大部分镜头是面对镜头将前面的聚焦调节环顺时针旋转到头）。

4.用控制器调整镜头变焦将景物推至最远，调整镜头后截距使景物最清楚。

5.用控制器调整镜头变焦将景物拉至最近，微调镜头聚焦使景物最清楚。

6.重复4~5步数遍，直至景物在镜头变焦过程中始终清楚。

CCD摄像机的安装与调整

镜头的安装方式：有C式和CS式两种，两者的螺纹均为1英寸32牙，直径为1英寸，差别是镜头距CCD 靶面的距离不同，C式安装座从基准面到焦点的距离为17.562毫米，比CS式距离CCD靶面多一个专用接圈的长度，CS式距焦点距离为12.5毫米。别小看这一个接圈，如果没有它，镜头与摄像头就不能正常聚焦，图象变得模糊不清。所以在安装镜头前，先看一看摄像头和镜头是不是同一种接口方式，如果不是，就需要根据具体情况增减接圈。有的摄像头不用接圈，而采用后像调节环（如松下产品），调节时，用螺丝刀拧松调节环上的螺丝，转动调节环，此时CCD靶面会相对安装基座向后（前）运动，也起到接圈的作用。另外（如SONY，JVC）采用的方式类似后像调节环，它的固定螺丝一般在摄像机的侧面。拧松后，调节顶端的一个齿轮，也可以使图象清晰而不用加减接圈。

AGCON/OFF（自动增益控制）：摄像头内有一个将来自CCD的信号放大到可以使用水准的视频放大器，其放大即增益，等效于有较高的灵敏度，然而在亮光照的环境下放大器将过载，使视频信号畸变。当开关在ON时，在低亮度条件下完全打开镜头光圈，自动增加增益以获得清晰的图象。开关在OFF时，在低亮度下可获得自然而低噪声的图像。

ATWON/OFF（自动白平衡）：开关拨到ON时，通过镜头来检测光源的特性/色温，从而自动连续设定白电平，即使特性/色温改变也能控制红色和蓝色信号的增益。

ALC/ELC（自动亮度控制/电子亮度控制）：当选择ELC时，电子快门根据射入的光线亮度而连续自动改变CCD图像传感器的曝光时间（一般从1/50到1/10000秒连续调节）。选择这种方式时，可以用固定或手动光圈镜头替代ALC自动光圈镜头。

需要注意的是：在室外或明亮的环境下，由于ELC控制范围有限，还是应该选择ALC式镜头；在某些独特的照明条件下，可能出现下列情况：

①在聚光灯或窗户等高亮度物体上有强烈的拖尾或模糊现象。

②图象显著地闪烁和色彩重现性不稳定。

③白平衡有周期性变化，如果发生这些现象，应使用ALC镜头。

以固定光圈镜头采用ELC方式时，图象的景深可能小于使用ALC式镜头所获得的景深。因此，摄像头在完全打开固定光圈镜头而采用ELC方式时。景深会比使用ALC式镜头时小，而且图象上远处的物体可能不在焦点上。

当镜头是自动光圈镜头时，需要将开关拨到ALC方式。

BLCON/OFF（背光补偿开关）：当强大而无用的背景照明影响到中部重要物体的清晰度时，应该把开关拨到ON位置。注意：①当与云台配用或照明迅速改变时，建议把该开关放在OFF位置，因为在ON位置时，镜头光圈速度变慢；②如果所需物体不在图像中间时，背光补偿可能不会充分发挥作用。

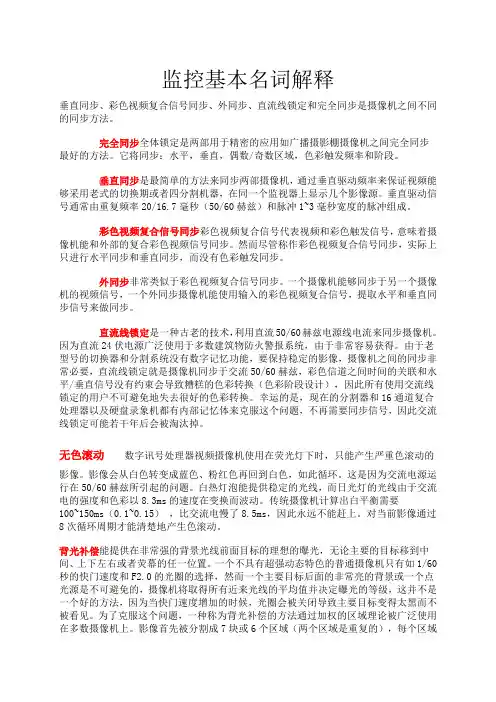

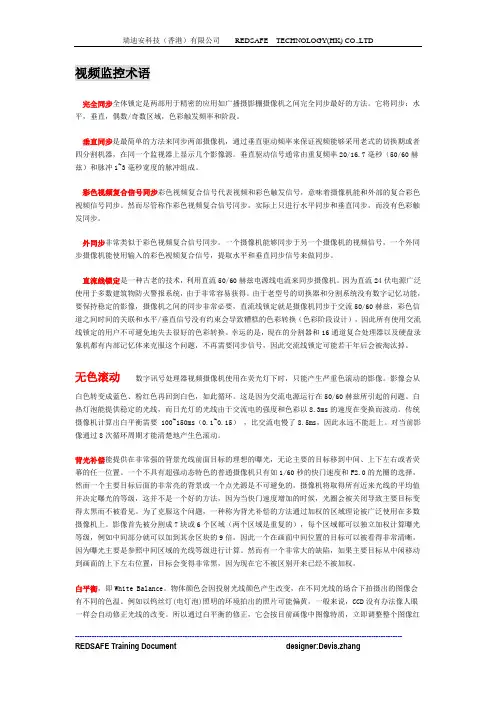

LL/INT（同步选择开关）：此开关用以选择摄像头同步方式，INT为内同步2，1隔行同步；LL为电源同步。有些摄像头还有一个LLPHASE电源同步相位控制器。当摄像头使用于电源同步状态时，此装置可调整视频输出信号的相位，调整范围大概是一帧。（调整需要专业人员进行）

VIDEO/DC（镜头控制信号选择开关）：ALC自动光圈镜头的控制信号有两种，当需要将直流控制信号的自动光圈镜头安装在摄像头上时，应该选择DC位置，需要安装视频控制信号的自动光圈镜头时，应该选择VIDEO位置。

当选择ALC自动光圈视频驱动镜头时，还会有一个视频电平控制（VIDEOLEVELL/H）可能需要调整，该控制器调节输出给自动光圈镜头的控制电平，用以控制镜头光圈的开大和缩小（凹进光亮）。

在摄像头的配件中，有一个黑色的小插头，插头有四个针，联接摄像头上的黑色插座。如果用DC驱动的自动光圈镜头，镜头上已经做好了插头，只要插在插座上，把选择开关拨到DC即可；如果用视频驱动的自动光圈镜头，需要用户根据说明书上的标注，用烙铁焊好。由于厂家定义不同，所以焊法也有区别，请安装时留意。

SOFT/SHARP（细节电平选择开关）：该开关用以调节输出图像是清晰（SHARP）还是平滑（SOFT），通常出厂设定在SHARP位置。

FLICKERLESS（无闪动方式）：在电源频率为50Hz的地区，CCD积累时间为1/50秒，如果使用NISC制式摄像机，其垂直同步频率为60Hz，这样将造成视觉影像不同步，在监视器上出现闪动；反之，在电源为60Hz的地区用PAL制式摄像机也会有此现像。为克服此现像，在电子快门设置了无闪动方式档，对NISC 制式摄像机提供1/100秒，对PAL制式摄像机提供1/120秒的固定快门速度，可以防止监视器上图像出现闪烁。手动电子快门：有些用户使用CCD摄取运动速度比较快的物体，如果尾1/50秒速度拍摄，会产生拖尾现象，严重影响图像质量。有些摄像头给出了手动电子快门，使CCD的电荷偶合速度固定在某一值，例如1/500、1/1000、1/2000秒等等，此时CCD的电荷偶合速度提高，这样采集下来的图像相对来说会减少拖尾现象，而且对于观测高速运动或电火花一类物体，必须使用此设置。所以，某些专用摄像头给出了手动电子快门，提供给特殊用途的用户。手动电子快门的调整需要参看随机说明书，在此就不在赘述了。

补充说明：有很多用户要求在晚间没有光线的环境下监控，请注意：由于CCD摄像头同样是靠光线反射来成像，如果没有光，它的图像只会是一片漆黑再加上很多雪花。如何得到图像呢？一种方法是加可见光照明，如路灯、探照灯；一种是加红外灯（特别是要求不能安装可见光源的场合），对于彩色CCD摄像头，对红外灯响应不够，有一些日夜两用彩色摄像头在夜间会自动转换成黑白模式。所以，你的监控系统要求夜间使用，一定要采用黑白CCD摄像头。

红外灯有室内、室外，短距离和长距离之分，一般常用室内10-20米范围的红外灯，由于墙壁的反射，图像效果还不错；用在室外长距离的红外灯效果就不会很理想，而且价格昂贵，不到必要时一般不采用。

红外灯波长及功率值的选择

红外灯有不同的功率及715、830nM两种波长，波长的选择取决于下列因素：

1、如果用户不介意红外灯光线被肉眼所见，715nM的红外灯由于其照明距离远，效果好，应为首选。

2、如果考虑到红暴问题，必需使用830nM的红外灯，应选用低照度的摄像机。

3、选择相对孔径较大的镜头。

4、红外灯的发散角应与镜头的视场角相匹配。

最大照明范围取决于天气条件、物体的反光率和周围的光照水平，红外聚光灯最远的投射范围如下：

500W=150-200米

300W=80-120米

50W=15-30米

30W=5-15米

雨刮器及喷水装置使用要点

雨刮器通常被安装在室外防护罩上，可对其进行遥控。雨刮器的造价并不低，除非摄像机防护罩会暴露在雨中和灰尘中，而造成图像模糊，否则最好避免使用。安装雨刮器时一定要注意刮片别挡住摄像机视线。在安装前应首先开关数次，检查其自动停边功能是否正常。

高级的室外防护罩还带有喷水装置，虽然它能够喷出10米高的细水柱，但为了使其工作可靠，应将其调至最小。注意不要将蓄水箱安装高于防护罩。这样可能会导致蓄水被全部吸出。记住喷水装置需定期加水。

防护罩和云台载重量的选择

防护罩的内部尺寸要足够大，不仅能容纳摄像机和镜头，还要考虑有充足的走线空间。

计算云台载重量时，除了要考虑摄像机、镜头、红外灯、防护罩的重量外以下因素也需考虑。

风的阻力—1kg

电缆牵拉—1kg

冰雪—3kg

安全余量上下10%

DVR数字硬盘录像机的选择

数字硬盘录像机（DVR）集画面分割器、视频切换器、磁带录影机、控制器、远程传输器的全部功能于一体，本身可连接报警探头、警号，还可进行图像移动侦测、可通过解码器控制云台和镜头、可通过网路传输图像和控制信号…等。

目前市场上出现了许多品牌和种类的数字硬盘录像机（DVR），但是面对市场上众多的数字硬盘录像机（DVR），人们应该如何选择呢？

一、外观界面的选择

大多数数字硬盘录像机（DVR）选择了工控机箱作为外壳，外观及丝印要精致美观，将软驱和电源开关用机械锁锁起来的款式对减少人为故障有一定帮助。如果能打开机盖，应注意观看一下用的什么风扇和电源，像奔腾ⅢCPU上的专用风扇平均无故障工作时间在3年以上，而一般风扇平均无故障工作时间可说不准，这对每天都连续开机的数字硬盘录像机（DVR）而言是一个故障隐患，另外，接线方式是否可靠便利。为了操作方便，界面应是汉化的，将主要功能都能一目了然地反映在主界面上，建议选择看上去专业、漂亮、操作直观的界面。

二、功能方面的考察

按主要功能分为监视功能，录像功能，报警功能，控制功能，网络功能，身份识别功能，工作时间表功能及多功同时工作功能等，下面分别作一介绍。

1、监视效果

监视功能是矩阵主机和数字化主机最主要的功能之一，监视功能无非是看全、看清楚现场的景物，必要时应该有声音，主要通过清晰度、画面实时程度和显示形式来决定监视的效果。

一般每秒图像超过17帧时肉眼看上去是比较实时的图像，而柜员制和一些特殊的监控场所要求每秒图像要达到25帧或更高，通常可做一些手的快速动作来观察此功能，比如快速数数、拍手等，还可以通过录像的逐帧回放来看二帧图像的时间间隔，帧数/秒=1/二帧图像的时间间隔，25帧/秒对应于二帧图像的时间间隔0.04秒。

显示形式一般有1、4、7、9、10、16等画面分割形式，也可将画面切到全屏。每一路的亮度、对比度、色彩、饱和度等参数都应是连续可调的，不然在多画面时因为光线不均等原因无法很好观看，这也是数字硬盘录像机（DVR）优于普通画面分割器的地方。全屏显示时，可以比较准确地反映画质、录像速度及显卡质量。

2、录像效果：

显视器上看去实时和清晰的图像，录下来回放效果不一定好，而取证效果最主要的还是要看录像效果，一般情况下录像效果比监视效果更重要。

清晰度和实时程度的观察方法和监视效果相似。单位时间录像所用硬盘空间，及单幅画面的硬盘空间也是反映录像效果的最主要参数。该指标对录像时间长短和网上传输图像的速率都有很大影响。一般标准MJPEG格式，每小时每路25帧/秒要录到450M，而MPEG格式需要250M。

MJPEG方式是对每帧图像的全部信息进行压缩记录，其图像清晰度高，资料完整，可信度高，是国外厂家（三菱、松下、LG、三星、VISTA等）普遍采用的方式；MPEG方式只对前后二帧图像的变化部分进行压缩记录，其图像清晰度稍差，一帧完整的图像是前后合成得到的，可信度稍差，其录像格式通用，易被篡改，故英、法法庭不接受MPEG方式的录像作为陈堂证供，但这种方式占用空间小，建议用在工业监控等内部管理的场合，在保安等需要公正证据的场合采用MJEPG方式为好。

另外有一些品牌的数字硬盘录像机（DVR）具备报警录像和画面动态侦测录像的功能，它可以将和报警无关的信息滤去不录，大大减低对存储容量的要求。有些主机还具备报警后自动增加录制帧数的功能，这对有效信息的存储也很有帮助。3、报警功能：

报警输入有二种：探测器报警和画面动态侦测报警，报警后系统会自动开启录像功能，并通过报警输出功

能开启相应射灯，警号和联网输出信号。

画面动态侦测报警是数字监视所独有的功能，他可以方便地设定视频触发区域和灵敏度，在一定意义上可以起到探测器的作用。

按时间段进行自动布撤防功能，预置报警录像功能和自动对报警录像进行加帧是传统报警系统不具备的功能。

报警信号的输出时间应是可调整的，同时各种报警结果应在电脑中有明确记载。

4、控制功能：

主要指通过主机对于摄像机全方位云台，镜头进行控制，这一般要通过专用解码器完成，主要观察一下操作是否灵活可靠。5、网络功能：

通过局域网或电话线等经过简单身份识别可以对主机进行各种监视录像控制的操作，主要观察接通速度和监视录像效果及是否影响其它软件的运行。这相当于矩阵系统的分控功能。

6、密码授权功能：

为减少系统的故障率，和非法进入，对于停止录像，布撤防系统及进入编程等程序需设密码口令，使未授权者不得操作。

7、工作时间表：

可对某一摄像机的某一时间段进行工作时间编程，这也是数字硬盘录像机（DVR）独有的功能，它可以把节假日，作息时间表的变化全部预排到程序中，可以在一定意义上实现无人值守。8、多功工作：

系统可以具有同时监视、录像、回放、网络传输、备份的功能，互不影响。

三、稳定性、耐久性方面的考察

数字硬盘录像机（DVR）的稳定主要从两方面考察：

1、从设计上来考察

1．1硬体结构：

硬盘录像机（DVR）均为多路输入，硬体可采用多卡或单卡方式。由于数字硬盘录像机（DVR）基本上都是基于PC机，且多以WINDOWS98为操作平台，因此采用单卡方式集成度高，稳定性会优于多卡方式；有时为了提高性能，如提高录影速度，必须采用多卡方式，但平均而言，使用的采集卡越少越好。目前银行柜员制用数字硬盘录像机（DVR）很多采用一路一卡的方式，很容易形成硬体冲突。此外，设备的散热问题也是需要考量的因素。

1．2、软体编程：

必须透过长时间的运行和操作来验证，数字硬盘录像机（DVR）的关键优点之一是无须不断更换存储介质，它会不断刷新硬碟，将过期资料清除，而将最新资料保存下来，然而，有些数字硬盘录像机（DVR）在进行这项处理时却存在问题。实际上，选择已广泛投入使用、且用户反映良好的产品可能是最简捷的办法。

2、从使用上来考察

任何产品随着时间、环境、批量等的变化都可能产生很多人们起先预想不到的问题，数字化主机也不能例外，尽量更多地向熟悉和使用过该机器了解如下情况。

2．1、随着时间的推移

a、有无死机现象，这是很多数字硬盘录像机（DVR）致命的弱点

b、风扇、硬盘的寿命到底有多长时间

c、有无莫明其妙地丢失信息的现象

d、整个系统的平均无故障时间是多长

e、是否会有误报警现象出现

2．2、随着环境的变化

a、电压的不稳，180~250V电压是否能正常工作。

b、电源电压的不干净对系统是否有影响

c、湿度、温度，尘埃对系统正常工作的影响

d、雷电是否造成内部电路损坏

e、各种周围电气干扰是否会影响主机正常工作

f、突然来电，断电，及不正常操作对系统的影响有多大

3、随着批次的变化

3．1是否机器质量有好有坏，哪些因素最容易引起批次质量的不一致

关于AI、DD、Galvometric、EI

新镜头的采用及摄像机为了实现对于指定光亮度能进行恰当的光圈调整所采取的新技术常把人们弄糊涂。以下术语经常会出现在资料中:

AutoIris(AI)：自动光圈镜头从摄像机中获取视频参考信号，通过一个放大器将此信号变换为直流电压，开启或关闭光圈。视频电平控制电路内置于镜头中。

DirectDrive(DD)：直流驱动，镜头从摄像机中获取直流电压开启或关闭光圈。视频电平控制电路内置于摄像机中。

ElectronicIris(EI)：电子快门是摄像机通过控制CCD光电转换器的光积分时间来适应进光量的大小，所以比镜头的光圈控制先进，视频电平通常在出厂时已被设置好了。

GalvometricDrive：将视频驱动或直流驱动所产生的微弱直流电压转化成镜头的光圈运动。这是一种新近采用的经济实用的替代伺服驱动的办法。被用于视频驱动（AI）镜头及直流驱动（DD）镜头中。

云台使用注意事项

云台水平方向的自动回扫功能并不是为了24小时接连不断地运转而设计的。这样做会使云台电机运转过度。我们不赞成一天内云台水平方向自动回扫超过12小时。云台由于水平方向连续自动回扫而造成的云台电机损坏，不在生产商的保质范围。我们建议使用更多的摄像机替代水平自动回扫云台。因为摄像机的成本要低些，同时其可靠性也得到增强。

带有水平垂直方向扫描预置功能的云台，若长时间让云台在各预置点之间来回旋转，自动扫描，同样会造成云台电机的损坏，这也不在生产商的保质范围内。
