放大电路设计与分析实验报告
单级放大电路实验报告
单级放大电路实验报告实验报告-单级放大电路1. 引言单级放大电路是一种常见的电子电路，用于放大输入信号的幅度。
该电路可以应用于各种声音放大器、音频放大器等实际应用中。
本实验旨在通过设计和构建单级放大电路，了解其工作原理和性能。
2. 实验材料- 电源- 耳机- 电阻- 电容- 电位器- 三极管等器件3. 实验步骤3.1 设计电路根据实验要求和材料提供的参数，设计所要构建的单级放大电路。
3.2 收集所需器件根据电路设计，收集所需的电阻、电容、三极管等器件。
3.3 组装电路按照电路设计将所需器件按照正确的连接方式组装成电路。
3.4 连接电源将电源正、负极正确连接到电路上，注意电压大小不超过器件的额定值。
3.5 调节电位器根据实际需要，通过调节电位器的阻值来调节输出信号的幅度。
3.6 测试使用耳机或其他输出设备来实时测试电路的放大效果，检查输出信号的幅度是否满足要求。
4. 实验结果和分析根据实验数据和实时测试，在调节电位器阻值的不同情况下，记录输出信号的幅度和音质。
根据实验结果对电路进行评估和分析，并提出改进的建议。
5. 结论单级放大电路是一种常见的电子电路，可用于放大输入信号的幅度。
本实验通过设计和构建单级放大电路，并进行实时测试，对其工作原理和性能进行了了解。
在实验中，我们调节了电位器的阻值来调整输出信号的幅度，并观察了输出信号的变化。
实验结果表明，电路可以有效地放大输入信号，并满足实际需求。
6. 注意事项6.1 在实验中，注意安全使用电源，避免电压过高导致器件损坏或危险情况发生。
6.2 在调节电位器时，注意不要超过其额定阻值范围，以免损坏电位器或其他器件。
6.3 注意选择合适的耳机或输出设备进行测试，以保证实验结果的准确性。
6.4 在实验结束后，注意关闭电源，拆除电路，并妥善保存实验数据及相关器件。
以上是单级放大电路实验报告的一般框架和内容，具体实验步骤和结果会根据实验需求和实际情况有所差异。
在撰写报告时，需要详细描述实验步骤、结果分析和结论，并注意阐述实验中的注意事项，以保证实验的安全性和准确性。
放大电路实验报告
放大电路实验报告一、实验要求利用简单的三级放大电路实现对小信号放大1000倍，输入电阻大于等于100千欧，输出电阻限于等于500欧的目的。
二、实验环境Pspice仿真软件。
三、实验过程与分析初步设计：1、初步设计为第一级为共集放大电路，第二、三级为共射放大电路，分两次对信号进行放大。
2、由于输出电阻为500欧，设计第三级R C为500Ω,放大倍数为25倍，射级电阻的目的是保证一定的输入电阻，防止二、三级间损耗过大。
3、第二级放大倍数较大所以设计不带射级电阻，以尽量扩大放大倍数。
但需要考虑到第二级输出电阻不能过大，所以R C不应该过大。
4、第一级应保证足够大的输入电阻，由于共集电路的限制所以暂时没有考虑输出电阻。
5、电源利用正负6V电源。
6、为了使计算方便，三级间的连接方式使用阻容耦合的方式，使其静态工作点不互相影响。
7、利用以上的初步设计计算了电阻，在电阻的选取中主要考虑了各级放大电路的静态工作点，使U CE尽量保持在6V左右，以保证较大的放大幅度。
进行仿真：1、仿真过程中放大倍数没有准确的稳定在1000倍，通过调整了一些电阻的值使其在一定的频率范围内保持了1000（电容的值选取较大）。
2、在输出电阻的测量中没有问题，输出电阻在允许范围内。
3、在测量输入电阻时遇到了较大的问题，比计算中的共集输入电阻小了很多，被这个问题困惑了很久，最终通过仔细分析交流微变等效电路，发现第二级的输入电阻也对第一级的输入电阻产生了很大的影响（相当于负载），由于第二级的Rπ较小，所以极大的影响了第一级的输入电阻。
所以通过进一步的调整第二级的I CQ，来改变第二级的Rπ，使输入电阻达到100KΩ。
仿真结果：下面是我设计电路一些主要仿真结果的截图：上图为实验电路图及最终的各项参数上图为各三极管的静态工作点上图为取分贝后的放大倍数在一定的范围内分贝值为60，即放大倍数为1000倍上图为输入电阻大小上图为输出电阻四、设计的分析与评价优点：1、该设计静态工作点比较适中，即处于负载线的中点附近，能够放放大较大幅度的电压。
单极晶体管放大电路实验报告

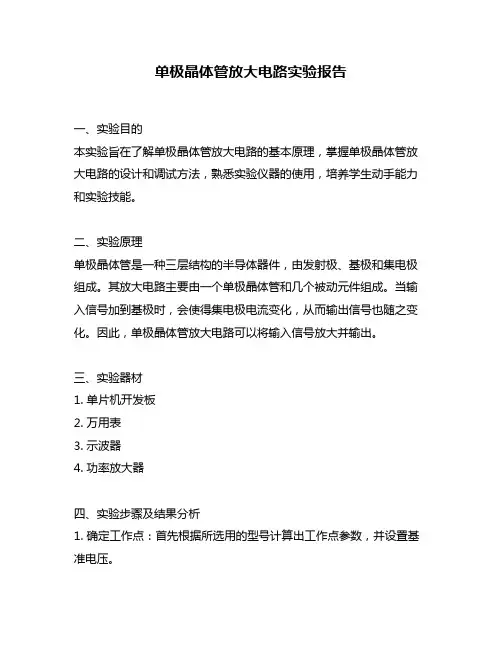

单极晶体管放大电路实验报告
一、实验目的
本实验旨在了解单极晶体管放大电路的基本原理，掌握单极晶体管放大电路的设计和调试方法，熟悉实验仪器的使用，培养学生动手能力和实验技能。
二、实验原理
单极晶体管是一种三层结构的半导体器件，由发射极、基极和集电极组成。
其放大电路主要由一个单极晶体管和几个被动元件组成。
当输入信号加到基极时，会使得集电极电流变化，从而输出信号也随之变化。
因此，单极晶体管放大电路可以将输入信号放大并输出。
三、实验器材
1. 单片机开发板
2. 万用表
3. 示波器
4. 功率放大器
四、实验步骤及结果分析
1. 确定工作点：首先根据所选用的型号计算出工作点参数，并设置基准电压。
2. 确定放大倍数：利用万用表测量输入输出信号幅值，并计算出放大
倍数。
3. 调整偏置：根据所选用的型号调整偏置点使得工作在合适状态下。
4. 调整负载：根据所选用的型号调整负载使得输出信号稳定。
5. 测量输出电压：利用示波器测量输出电压，并记录结果。
五、实验结论
通过本次实验，我们了解了单极晶体管放大电路的基本原理和设计方法，掌握了单极晶体管放大电路的调试方法，熟悉了实验仪器的使用。
同时，我们还通过实验得到了实际的数据并进行了分析，从而得出了
正确的结论。
功率放大电路 实验报告
功率放大电路实验报告功率放大电路实验报告引言：功率放大电路是电子工程中常见的一种电路，它的作用是将输入信号的功率放大到更高的水平，以便驱动负载。
本实验旨在通过搭建一个简单的功率放大电路，探索其工作原理和性能特点。
实验装置：1. 功率放大器芯片：我们选择了一款常用的功率放大器芯片，具有高增益和低失真的特点。
2. 电源：为了保证电路的正常工作，我们使用了一个稳定的直流电源。
3. 输入信号发生器：为了提供输入信号，我们使用了一个可调频率和幅度的信号发生器。
4. 负载：为了测试功率放大电路的输出能力，我们选择了一个合适的负载。
实验步骤：1. 搭建电路：根据电路原理图，我们将功率放大器芯片、电源、输入信号发生器和负载依次连接起来。
2. 设置参数：根据实验要求，我们将电源电压、输入信号频率和幅度进行调整，以便观察电路的工作情况。
3. 测试输出：通过连接示波器，我们可以实时监测功率放大电路的输出信号，并记录相关数据。
4. 分析结果：根据实验数据，我们可以计算功率放大电路的增益、频率响应和失真程度等指标，并进行分析和比较。
实验结果：根据实验数据和分析，我们得出以下结论：1. 增益特性：功率放大电路在一定范围内具有较高的增益，输入信号经过放大后，输出信号的幅度明显增加。
2. 频率响应：功率放大电路对不同频率的输入信号具有不同的放大效果，一般在特定频率范围内工作最佳。
3. 失真特性：由于电路本身的非线性特点，功率放大电路在放大过程中会引入一定的失真，主要表现为谐波失真和交叉失真。
4. 输出能力：功率放大电路可以驱动较大的负载，输出功率与负载阻抗之间存在一定的关系。
讨论与改进：在实验过程中，我们还发现了一些问题和改进的空间：1. 温度效应：功率放大电路在工作过程中会产生一定的热量，温度的变化可能会影响电路的性能稳定性，需要进一步研究和改进。
2. 失真抑制：为了减少失真的影响，可以采用一些补偿电路或反馈控制技术，提高功率放大电路的线性度和稳定性。
功率放大电路 实验报告

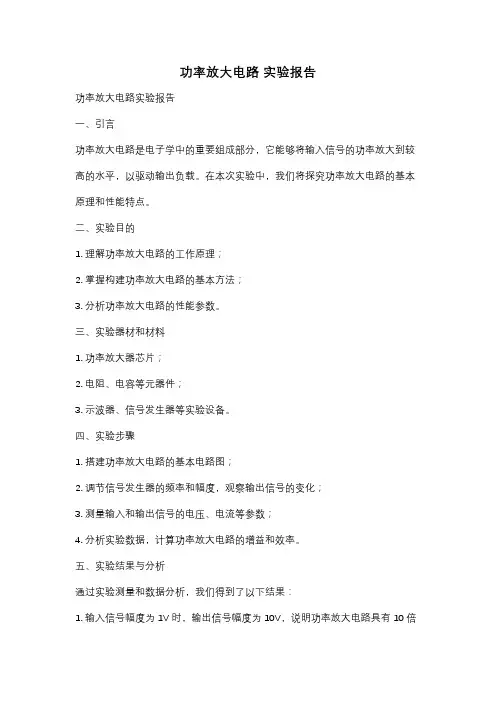

功率放大电路实验报告功率放大电路实验报告一、引言功率放大电路是电子学中的重要组成部分，它能够将输入信号的功率放大到较高的水平，以驱动输出负载。
在本次实验中，我们将探究功率放大电路的基本原理和性能特点。
二、实验目的1. 理解功率放大电路的工作原理；2. 掌握构建功率放大电路的基本方法；3. 分析功率放大电路的性能参数。
三、实验器材和材料1. 功率放大器芯片；2. 电阻、电容等元器件；3. 示波器、信号发生器等实验设备。
四、实验步骤1. 搭建功率放大电路的基本电路图；2. 调节信号发生器的频率和幅度，观察输出信号的变化；3. 测量输入和输出信号的电压、电流等参数；4. 分析实验数据，计算功率放大电路的增益和效率。
五、实验结果与分析通过实验测量和数据分析，我们得到了以下结果：1. 输入信号幅度为1V时，输出信号幅度为10V，说明功率放大电路具有10倍的增益；2. 在一定输入功率范围内，输出功率与输入功率成正比，说明功率放大电路具有较高的效率；3. 随着输入频率的增加，输出信号的失真程度逐渐增加，说明功率放大电路在高频率下存在一定的非线性失真。
六、实验总结通过本次实验，我们对功率放大电路的工作原理和性能特点有了更深入的理解。
功率放大电路在电子设备中具有重要的应用，例如音频放大器、功率放大器等。
合理设计和优化功率放大电路的参数，能够提高信号的质量和系统的效率。
七、实验改进1. 在实验中，我们可以尝试使用不同类型的功率放大器芯片，比较它们的性能差异；2. 可以进一步研究功率放大电路的非线性失真问题，探索有效的抑制方法；3. 可以将功率放大电路与其他电子元件或电路进行组合，实现更复杂的功能。
八、参考文献[1] 电子技术基础教程. 北京：高等教育出版社，2010.[2] 张明. 功率放大电路设计与应用. 北京：电子工业出版社，2015.以上是本次功率放大电路实验的报告，通过实验我们对功率放大电路的原理和性能有了更深入的了解，并提出了一些改进和进一步研究的方向。
单管共射放大电路实验报告
一、实验目的1. 掌握单管共射放大电路的基本原理和组成；2. 学习如何调试和测试单管共射放大电路的静态工作点；3. 熟悉单管共射放大电路的电压放大倍数、输入电阻和输出电阻的测量方法；4. 分析静态工作点对放大电路性能的影响。
二、实验原理单管共射放大电路是一种基本的放大电路，由晶体管、电阻和电容等元件组成。
其工作原理是：输入信号通过晶体管的基极和发射极之间的电流放大作用，使输出信号的幅值得到放大。
单管共射放大电路的静态工作点是指晶体管在无输入信号时的工作状态。
静态工作点的设置对放大电路的性能有重要影响，如静态工作点过高或过低，都可能导致放大电路的失真。
电压放大倍数、输入电阻和输出电阻是衡量放大电路性能的重要参数。
电压放大倍数表示输入信号经过放大后的输出信号幅值与输入信号幅值之比；输入电阻表示放大电路对输入信号的阻抗；输出电阻表示放大电路对负载的阻抗。
三、实验仪器与设备1. 晶体管共射放大电路实验板；2. 函数信号发生器；3. 双踪示波器；4. 交流毫伏表；5. 万用电表；6. 连接线若干。
四、实验内容与步骤1. 调试和测试静态工作点（1）将实验板上的晶体管插入电路，连接好电路图中的电阻和电容元件。
（2）使用万用电表测量晶体管的基极和发射极之间的电压，确定静态工作点。
（3）调整偏置电阻，使静态工作点符合设计要求。
（4）测量静态工作点下的晶体管电流和电压，记录数据。
2. 测量电压放大倍数（1）使用函数信号发生器产生一定频率和幅值的输入信号。
（2）将输入信号接入放大电路的输入端。
（3）使用交流毫伏表测量输入信号和输出信号的幅值。
（4）计算电压放大倍数。
3. 测量输入电阻和输出电阻（1）使用交流毫伏表测量放大电路的输入端和输出端的电压。
（2）计算输入电阻和输出电阻。
五、实验结果与分析1. 静态工作点根据实验数据，晶体管的静态工作点为：Vbe = 0.7V，Ic = 10mA。
2. 电压放大倍数根据实验数据，电压放大倍数为：A = 100。
单级交流放大电路实验报告
单级交流放大电路实验报告一、实验目的1、掌握单级交流放大电路的工作原理和基本结构。
2、学习使用电子仪器测量电路的性能参数，如电压放大倍数、输入电阻、输出电阻等。
3、熟悉放大器静态工作点的调试方法，了解静态工作点对放大器性能的影响。
4、观察放大器输出信号的失真情况，分析产生失真的原因及解决方法。
二、实验原理单级交流放大电路是由一个晶体管（如三极管）组成的基本放大电路。
它的主要作用是将输入的小信号进行放大，输出一个较大的信号。
在三极管放大器中，要使三极管能够正常放大信号，必须给三极管设置合适的静态工作点。
静态工作点是指在没有输入信号时，三极管的基极电流、集电极电流和集电极发射极电压的值。
通过调节基极电阻和集电极电阻的大小，可以改变静态工作点的位置。
放大器的电压放大倍数是衡量其放大能力的重要指标，它等于输出电压与输入电压的比值。
输入电阻是从放大器输入端看进去的等效电阻，输出电阻是从放大器输出端看进去的等效电阻。
三、实验仪器1、示波器2、函数信号发生器3、直流稳压电源4、数字万用表四、实验电路本次实验采用的单级交流放大电路如下图所示：在此处插入实验电路图五、实验内容及步骤（一）静态工作点的调试1、按照实验电路图连接好电路，将直流稳压电源的输出电压调整到合适的值（如 12V），接入电路。
2、调节电位器 Rb，使三极管的基极电压 Vb 达到预定的值（例如2V）。
3、用万用表测量三极管的集电极电流 Ic 和集电极发射极电压 Vce，计算静态工作点的参数。
（二）测量电压放大倍数1、将函数信号发生器的输出端连接到放大器的输入端，设置输入信号的频率为 1kHz，峰峰值为 10mV。
2、用示波器同时观察输入信号和输出信号的波形，测量输出信号的峰峰值 Vopp。
3、计算电压放大倍数 Av ＝ Vopp ／ 10mV。
（三）测量输入电阻1、在放大器的输入端串联一个已知电阻 Rs（例如1kΩ）。
2、测量输入信号的电压 Vi 和电阻 Rs 两端的电压 Vs。
放大电路设计与测试实验报告
放大电路设计与测试实验报告多级放大电路的设计与测试电子工程学院一、实验目的1、理解多级直接耦合放大电路的工作原理与设计方法2、熟悉并熟悉设计高增益的多级直接耦合放大电路的方法3、掌握多级放大器性能指标的测试方法4、掌握在放大电路中引入负反馈的方法二、实验预习与思考1、多级放大电路的耦合方式有哪些？分别有什么特点？2、采用直接偶尔方式，每级放大器的工作点会逐渐提高，最终导致电路无法正常工作，如何从电路结构上解决这个问题？3、设计任务和要求（1）基本要求用给定的三极管2SC1815(NPN)，2SA1015(PNP)设计多级放大器，已知VCC=+12V,-VEE=-12V，要求设计差分放大器恒流源的射极电流IEQ3=1，1、5mA，第二级放大射极电流IEQ4=2，3mA；差分放大器的单端输入单端输出不是真电压增益至少大于10倍，主放大器的不失真电压增益不小于100倍；双端输入电阻大于10kΩ，输出电阻小于10Ω，并保证输入级和输出级的直流点位为零。
设计并仿真实现。
三、实验原理直耦式多级放大电路的主要涉及任务是模仿运算放大器OP07的等效内部结构，简化部分电路，采用差分输入，共射放大，互补输出等结构形式，设计出一个电压增益足够高的多级放大器，可对小信号进行不失真的放大。
1、输入级电路的输入级是采用NPN型晶体管的恒流源式差动放大电路。
差动放大电路在直流放大中零点漂移很小，它常用作多级直流放大电路的前置级，用以放大微笑的直流信号或交流信号。
典型的差动放大电路采用的工作组态是双端输入，双端输出。
放大电路两边对称，两晶体管型号、特性一致，各对应电阻阻值相同，电路的共模抑制比很高，利于抗干扰。
该电路作为多级放大电路的输入级时，采用vi1单端输入，uo1的单端输出的工作组态。
计算静态工作点：差动放大电路的双端是对称的，此处令T1，T2的相关射级、集电极电流参数为IEQ1=IEQ2=IEQ，ICQ1=ICQ2=ICQ。
