触摸屏实训报告
昆仑通态触摸屏实训报告
一、实训目的通过本次昆仑通态触摸屏实训，使学生掌握昆仑通态触摸屏的基本操作、编程方法及在实际应用中的使用技巧。
通过实训，提高学生的动手能力和团队协作能力，为以后从事工业自动化控制领域打下坚实基础。
二、实训内容1. 昆仑通态触摸屏基本操作（1）认识昆仑通态触摸屏：了解昆仑通态触摸屏的外观、功能、特点等。
（2）连接昆仑通态触摸屏：学会连接触摸屏与PLC、变频器等设备。
（3）使用昆仑通态触摸屏：掌握触摸屏的基本操作，如按钮、开关、指示灯、趋势曲线等。
2. 昆仑通态触摸屏编程（1）MCGS组态软件：学习MCGS组态软件的基本操作，如新建项目、添加设备、设置变量等。
（2）昆仑通态触摸屏编程：掌握昆仑通态触摸屏编程语言，如C语言、梯形图等。
（3）昆仑通态触摸屏程序调试：学会调试昆仑通态触摸屏程序，确保程序正常运行。
3. 昆仑通态触摸屏在实际应用中的使用（1）远程控制：实现触摸屏对PLC、变频器等设备的远程控制。
（2）数据采集：通过触摸屏采集PLC、变频器等设备的实时数据。
（3）报警处理：实现触摸屏对设备的报警处理。
三、实训过程1. 实训准备（1）准备好昆仑通态触摸屏、PLC、变频器等设备。
（2）安装MCGS组态软件，并创建新项目。
（3）设置触摸屏与PLC、变频器等设备的通讯参数。
2. 实训步骤（1）学习昆仑通态触摸屏基本操作，熟悉触摸屏界面。
（2）学习MCGS组态软件，添加设备、设置变量等。
（3）编写昆仑通态触摸屏程序，实现基本功能。
（4）调试昆仑通态触摸屏程序，确保程序正常运行。
（5）进行实际应用，实现远程控制、数据采集、报警处理等功能。
3. 实训总结（1）通过本次实训，掌握了昆仑通态触摸屏的基本操作、编程方法及在实际应用中的使用技巧。
（2）提高了动手能力和团队协作能力，为以后从事工业自动化控制领域打下坚实基础。
四、实训成果1. 完成昆仑通态触摸屏编程项目，实现远程控制、数据采集、报警处理等功能。
2. 编写昆仑通态触摸屏程序，实现以下功能：（1）远程控制PLC、变频器等设备。
触摸屏实验报告

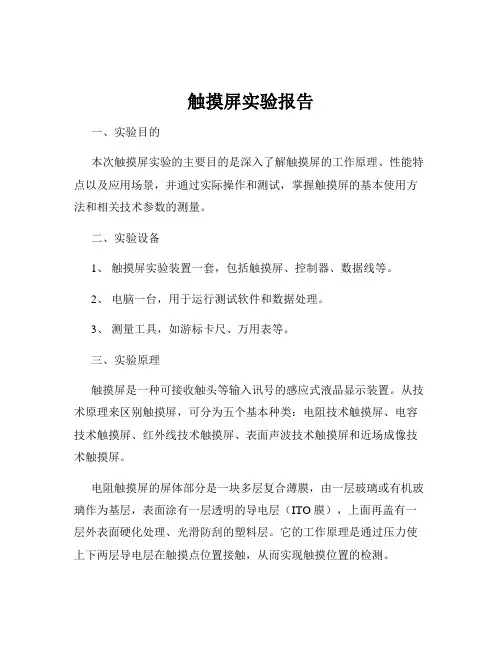

触摸屏实验报告一、实验目的本次触摸屏实验的主要目的是深入了解触摸屏的工作原理、性能特点以及应用场景，并通过实际操作和测试，掌握触摸屏的基本使用方法和相关技术参数的测量。
二、实验设备1、触摸屏实验装置一套，包括触摸屏、控制器、数据线等。
2、电脑一台，用于运行测试软件和数据处理。
3、测量工具，如游标卡尺、万用表等。
三、实验原理触摸屏是一种可接收触头等输入讯号的感应式液晶显示装置。
从技术原理来区别触摸屏，可分为五个基本种类：电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏和近场成像技术触摸屏。
电阻触摸屏的屏体部分是一块多层复合薄膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层（ITO 膜），上面再盖有一层外表面硬化处理、光滑防刮的塑料层。
它的工作原理是通过压力使上下两层导电层在触摸点位置接触，从而实现触摸位置的检测。
电容触摸屏是利用人体的电流感应进行工作的。
电容屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层 ITO（纳米铟锡金属氧化物），最外层是一薄层矽土玻璃保护层，夹层 ITO 涂层作为工作面，四个角上引出四个电极，内层 ITO 为屏蔽层以保证良好的工作环境。
当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成一个耦合电容，对于高频电流来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。
这个电流分别从触摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。
四、实验步骤1、连接设备将触摸屏实验装置与电脑正确连接，确保数据线连接牢固，设备电源正常接通。
2、安装驱动和测试软件在电脑上安装触摸屏的驱动程序，并运行相应的测试软件。
3、校准触摸屏按照测试软件的提示，进行触摸屏的校准操作，以确保触摸位置的准确性。
4、进行触摸测试使用手指或专用的触摸笔在触摸屏上进行点击、滑动、缩放等操作，观察触摸屏的响应情况，并记录相关数据。
触摸屏控制实验设计报告
触摸屏控制实验设计报告一、实验目的：本实验旨在探究触摸屏控制的原理和方法，通过搭建触摸屏控制系统、设计相应的控制算法，实现对指定目标的精确控制。
通过该实验，能够深入了解触摸屏控制技术的应用、特点以及优缺点，提高对触摸屏控制系统设计的理解和能力。
二、实验原理：触摸屏控制利用电容触摸屏的测量原理，通过在触摸屏表面均匀布置的电容传感器，测量触摸物体（例如手指）在触摸屏表面的电容变化，从而获得触摸物体的坐标信息。
电容传感器是由两层导电层和介电层构成，当触摸物体靠近时，电容传感器之间的电容值会发生变化，通过测量这种电容变化，可以确定触摸位置。
触摸屏控制是一种简单、直观、灵敏的人机交互方式。
三、实验内容和步骤：1.搭建触摸屏控制系统：根据所提供的材料和实验装置，组装并搭建一个简单的触摸屏控制系统。
2.设计控制算法：根据实验要求，设计相应的触摸屏控制算法，实现对指定目标的精确控制。
可以根据需要选择适合的控制算法，例如PID控制算法。
3.进行实验测量：使用触摸屏控制系统进行实验测量。
在实验中，可以模拟不同的控制场景和操作要求，比如在屏幕上模拟运动目标，观察控制系统的响应情况。
4.数据分析和结果展示：根据实验测量结果，进行数据分析，评估实验设计的合理性和控制算法的性能。
可以通过图表等方式展示实验结果，以便更好地理解实验现象和结果。
四、实验设备和材料：1.触摸屏控制装置（包括触摸屏模块、控制器等）2.电源适配器（用于为控制装置供电）3.电脑或单片机（用于与控制装置进行通信）4.数据线和连接线（用于连接各部分设备）5.相关软件和工具（用于实验配置和数据处理）五、实验安全注意事项：1.实验过程中注意触摸屏和相关设备的正确使用和操作，避免操作错误导致的设备损坏或人身伤害。
2.在实验过程中注意电源使用的安全性，避免电源过压或过流等问题。
3.实验过程中保持实验场所的整洁和安全，防止发生安全事故。
六、实验预期结果：通过本实验，预期可以实现以下结果：1.成功搭建触摸屏控制系统，实现对指定目标的精确控制。
触摸屏实验报告(一)2024
触摸屏实验报告（一）引言：触摸屏作为一种常见的人机交互设备，已经广泛应用于各种电子产品中。
本文将对触摸屏技术的原理、分类、应用以及实验结果进行详细介绍和分析。
概述：触摸屏是一种基于感应和响应原理的人机交互设备，通过用户的触摸操作实现对电子产品的控制。
本文将从触摸屏的工作原理开始，介绍其分类、应用以及在实验中的应用结果。
正文：一、触摸屏的工作原理1. 电容式触摸屏的原理2. 电阻式触摸屏的原理3. 表面声波触摸屏的原理4. 负压传感器触摸屏的原理5. 其他类型触摸屏的原理二、触摸屏的分类1. 按触摸方式分类：电容式触摸屏、电阻式触摸屏、表面声波触摸屏等2. 按触摸点个数分类：单点触摸屏、多点触摸屏3. 按材质分类：玻璃触摸屏、塑胶触摸屏4. 按尺寸分类：小尺寸触摸屏、大尺寸触摸屏5. 按应用场景分类：手机触摸屏、平板电脑触摸屏、工控触摸屏等三、触摸屏的应用1. 智能手机和平板电脑2. 数字广告牌和信息亭3. 工控设备和仪器仪表4. 汽车导航和多媒体娱乐系统5. 其他领域的应用案例四、触摸屏实验设计和结果1. 实验目的和背景2. 实验设备和材料3. 实验步骤和方法4. 实验数据的采集和分析5. 结果和讨论五、总结通过本文的介绍和分析，我们可以了解触摸屏的工作原理、分类以及在不同领域的应用。
同时，通过实验结果的分析，可以进一步探讨触摸屏的性能和优化方法，为今后的研究和应用提供参考。
以上是关于触摸屏的实验报告（一）的概述和正文内容，该报告详细介绍了触摸屏的工作原理、分类、应用以及实验结果。
通过对触摸屏的深入研究和实验验证，可以为触摸屏技术的进一步发展和应用提供基础和指导。
触摸屏工控组态实训报告
一、实训背景随着工业自动化技术的不断发展，触摸屏工控组态技术在我国工业生产中得到了广泛应用。
为了提高学生的实践能力，加深对触摸屏工控组态技术的理解，我们开展了为期两周的实训课程。
本次实训以触摸屏工控组态软件为平台，通过实际操作，让学生掌握触摸屏工控组态的基本原理、操作方法和应用技巧。
二、实训内容与要求1. 实训内容：- 触摸屏工控组态软件的安装与启动；- 组态软件的基本功能及操作；- 创建工程、添加组件、配置参数；- 编写脚本程序；- 实现触摸屏与现场设备的交互；- 触摸屏界面设计；- 工程调试与运行。
2. 实训要求：- 熟练掌握触摸屏工控组态软件的使用方法；- 能够独立完成简单的触摸屏组态项目；- 熟悉组态软件中各类组件的属性设置；- 能够编写简单的脚本程序实现控制功能；- 能够根据实际需求设计美观、实用的触摸屏界面。
三、实训过程1. 软件安装与启动：实训开始，首先进行触摸屏工控组态软件的安装，并熟悉软件的启动流程。
2. 组态软件基本功能及操作：学习组态软件的基本功能，如创建工程、添加组件、配置参数等。
3. 创建工程：根据实训要求，创建一个新的工程，并设置工程名称、版本等信息。
4. 添加组件：在工程中添加所需的组件，如按钮、开关、显示、报警等。
5. 配置参数：对添加的组件进行参数配置，如设置组件的名称、地址、颜色等。
6. 编写脚本程序：学习编写脚本程序，实现触摸屏与现场设备的交互，如控制设备的启停、读取设备状态等。
7. 触摸屏界面设计：根据实际需求，设计美观、实用的触摸屏界面，包括布局、颜色、字体等。
8. 工程调试与运行：对完成的工程进行调试，确保触摸屏与现场设备能够正常交互。
四、实训收获与体会1. 理论知识与实践相结合：通过本次实训，将所学的理论知识与实际操作相结合，加深了对触摸屏工控组态技术的理解。
2. 提高实践能力：通过实际操作，提高了自己的动手能力和解决实际问题的能力。
3. 掌握组态软件操作：熟练掌握了触摸屏工控组态软件的使用方法，为今后的工作奠定了基础。
触摸屏组态控制技术实训心得
触摸屏组态控制技术实训心得触摸屏组态控制技术是一种基于触摸屏的人机交互技术，通过触摸屏实现对设备或系统的控制。
在进行触摸屏组态控制技术实训的过程中，我收获了很多经验和心得。
在实训过程中，我学会了如何利用触摸屏进行设备或系统的控制。
触摸屏是一种直观、方便的交互方式，通过触摸屏可以实现对设备或系统的控制和操作。
在实训中，我学会了如何利用触摸屏进行设备的开关控制、参数调整以及数据显示等操作。
通过触摸屏的直观界面和友好的操作方式，我可以快速、准确地完成各种控制任务。
在实训过程中，我了解了触摸屏组态控制技术的原理和应用。
触摸屏组态控制技术是基于触摸屏的软件和硬件的综合应用，通过软件对触摸屏进行编程和配置，实现对设备或系统的控制。
在实训中，我学习了触摸屏组态控制技术的基本原理，了解了触摸屏的工作原理、通信协议以及数据传输方式。
通过实践操作，我掌握了触摸屏组态控制软件的使用方法，学会了如何进行触摸屏的编程和配置。
触摸屏组态控制技术广泛应用于工业自动化、智能家居等领域，具有很大的应用前景。
在实训过程中，我体会到了触摸屏组态控制技术的优点和局限。
触摸屏组态控制技术具有操作简单、界面直观、响应速度快等优点，可以提高工作效率，减少人力资源的浪费。
同时，触摸屏组态控制技术也存在一些局限，比如对环境要求较高，容易受到外界干扰，需要进行定期维护和保养。
在实训中，我学会了如何正确使用触摸屏，并注意触摸屏的保养和维护，以确保其长期稳定地运行。
在实训过程中，我认识到了触摸屏组态控制技术的重要性和应用前景。
随着科技的不断进步和发展，触摸屏作为一种新兴的人机交互技术，已经广泛应用于各个领域。
触摸屏组态控制技术可以实现对设备或系统的远程控制和监控，提高工作效率，降低成本。
在实训中，我深刻体会到了触摸屏组态控制技术的便捷和高效，相信这种技术将在未来得到更广泛的应用和推广。
通过触摸屏组态控制技术实训，我不仅学到了专业知识和实践技能，还锻炼了动手能力和团队合作意识。
计算机触摸屏实训报告
一、实训背景随着科技的飞速发展，触摸屏技术已经广泛应用于各个领域，如智能手机、平板电脑、POS机、自助服务终端等。
为了提高我国触摸屏技术的研发和应用水平，培养具备实际操作能力的专业人才，我国高校纷纷开设了计算机触摸屏实训课程。
本报告以本人参加的计算机触摸屏实训为背景，对实训过程、收获和体会进行总结。
二、实训目的1. 了解触摸屏技术的发展现状及发展趋势；2. 掌握触摸屏的原理、结构及分类；3. 熟悉触摸屏的应用领域及典型产品；4. 提高动手能力，学会触摸屏的组装、调试及维护。
三、实训内容1. 触摸屏技术概述实训首先对触摸屏技术进行了概述，介绍了触摸屏的原理、结构及分类，使我们对触摸屏技术有了初步的了解。
2. 触摸屏组装与调试在实训过程中，我们学习了触摸屏的组装与调试方法。
具体包括：（1）触摸屏硬件设备的识别与检测；（2）触摸屏电路板的焊接；（3）触摸屏与显示器的连接；（4）触摸屏软件的安装与调试；（5）触摸屏性能测试。
3. 触摸屏应用案例分析实训过程中，我们分析了多个触摸屏应用案例，如自助服务终端、POS机等，了解了触摸屏在实际应用中的技术难点和解决方案。
4. 触摸屏维护与保养实训最后，我们学习了触摸屏的维护与保养方法，包括：（1）触摸屏外观的清洁；（2）触摸屏电路板的检查与维修；（3）触摸屏软件的升级与优化。
四、实训收获1. 提高了动手能力，学会了触摸屏的组装、调试及维护；2. 加深了对触摸屏技术的理解，了解了触摸屏在实际应用中的技术难点和解决方案；3. 增强了团队合作意识，提高了沟通能力；4. 为今后从事触摸屏相关领域的工作打下了坚实基础。
五、实训体会1. 触摸屏技术发展迅速，应用领域广泛，具备很高的实用价值；2. 实践是检验真理的唯一标准，只有通过实践，才能真正掌握触摸屏技术；3. 团队合作是完成实训任务的关键，要注重与团队成员的沟通与协作；4. 在实训过程中，要善于发现问题、解决问题，不断提高自己的能力。
触摸屏工控组态实训课总结
触摸屏工控组态实训课总结一、引言触摸屏工控组态实训课是现代工程技术教育中的一门重要课程，通过实践操作触摸屏工控设备，学习和掌握触摸屏的基本原理、操作方法和应用技巧。
本文将对触摸屏工控组态实训课程进行总结和归纳，以便于学员对该课程的内容和要点有一个全面的了解。
二、触摸屏工控组态实训的基本内容1. 触摸屏基本原理：介绍触摸屏的工作原理，包括电容触摸屏和电阻触摸屏两种类型的原理和特点。
2. 触摸屏组态软件介绍：学习触摸屏组态软件的基本功能和操作界面，掌握软件的布局、画面编辑和逻辑控制等功能。
3. 触摸屏组态实践：通过实际操作触摸屏组态软件，设计和编辑触摸屏界面，实现对工控设备的监控、控制和数据采集等功能。
4. 触摸屏应用案例分析：学习和分析不同领域中触摸屏工控系统的典型应用案例，了解其设计思路和技术要点。
5. 故障排除与维护：学习触摸屏系统的常见故障类型及其排除方法，了解触摸屏的维护和保养技巧。
三、触摸屏工控组态实训的重要性1. 提高学员的实践能力：通过实际操作触摸屏组态软件，学员能够熟悉操作界面，掌握组态软件的使用技巧，提高实际应用能力。
2. 培养学员的创新思维：触摸屏工控组态实训注重学员的实践操作和创新能力培养，通过设计和编辑触摸屏界面，培养学员的创新思维和解决问题的能力。
3. 适应工业自动化发展需求：触摸屏在工业自动化领域中应用广泛，通过触摸屏工控组态实训，学员能够适应工业自动化发展的需求，提高就业竞争力。
四、触摸屏工控组态实训的优势1. 灵活性高：触摸屏组态软件具有良好的可定制性，可以根据实际需求进行界面设计和功能开发，提高系统的适应性和灵活性。
2. 可视化操作：触摸屏组态软件以图形化界面呈现，操作简单直观，提高了用户的操作效率和体验。
3. 数据采集精准：通过触摸屏工控组态实践，可以实现对工控设备的数据采集和处理，保证数据的准确性和及时性。
4. 故障排除方便：触摸屏组态软件提供了丰富的故障诊断和排除功能，通过触摸屏界面可以直观地查看和分析故障原因，提高故障排除的效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津电子信息职业技术学院计算机控制综合实训触摸屏实训报告姓名 zyh学号 04班级电气s07-3班专业电气自动化所在系电子技术系指导教师郑凤歧、张晓燕完成日期 2009年11月26日前言ehsy西域品质提供的西门子5.7英寸触摸屏k-tp178micro系列有如下特点：☆ 5.7 英寸触摸屏, 蓝色4级灰度显示☆ s7-200 plc专用触摸屏☆友好的操作界面：触摸屏+按键☆快速的系统启动时间和操作响应时间☆超大存储空间☆触摸声音反馈☆硬件设计全面更新，无与伦比的高可靠性☆ 5种在线语言切换，32种语言支持，使您的设备能应用于世界各地☆强大的密码保护功能，50个用户组☆更高的鲁棒性，防冲击和震动，并能防水耐脏☆采用32位arm7处理器，性能优异☆集成的lcd控制器，消除了cpu和lcd控制器的之间的传输瓶颈☆组态软件：wincc flexible，编程灵活快捷☆为中国用户量身定做，符合中国用户使用习惯☆作为众多知名品牌的合作伙伴，ehsy西域以其优良的品质和服务来保证操作人员的职业健康，安全环境和美好未来。
- 1 - 技术参数- 2 - - 3 - k-tp178micro触摸屏的多行业应用工程机械行业一般来说工作环境恶劣，常常要在露天和强光照射下工作，灰尘、油污很多，因此要求此类机械设备具有很强的抗冲击、抗振动的能力。
k-tp178micro是该公司专门针对中国中小型自动化产品用户需求而设计的全新5.7ins7-200专用触摸屏。
它集中了同类产品的众多优点，功能强大、性能优越、高可靠性、外表美观、同时价格低廉，适合使用在众多的自动化设备上。
k-tp178micro倾注了全球领先的设计理念、采用最先进的hmi技术，选用最可靠的电子元器件，以及本地化的生产策略。
k-tp178micro与s7-200plc完美结合，能给客户提供最佳的解决方案。
k-tp178micro以其先进强大的功能，稳定可靠的质量，低廉的价格和完善的服务广泛应用于纺织机械、工程机械、医疗制药、空调制冷等行业，均受到最终用户的好评。
以下是k-tp178micro在不同行业的成功应用案例。
纺织行业1.行业背景纺织属于劳动密集型行业，工作环境恶劣，在工作环境中棉纤维尘埃多，常常因为自控设备的防尘效果不好导致控制设备电路板上灰垢很多，造成电路板散热能力下降，因而导致电子元器件快速老化， - 4 -篇二：触摸屏实验报告单片机及嵌入式系统原理及应用实验姓名：张银成、石天涯班级：2011320105 学号：11、24 触摸屏实验一、实验目的：1. 掌握tft屏的工作原理。
2. 学会使用stm32的fsmc接口驱动tft屏。
3. 学会使用触摸屏控制器检测触点坐标。
4. 掌握触摸屏的触摸功能。
二、实验内容：chd1807-stm32开发板驱动配套的3.2寸液晶、触摸屏，使用fsmc接口控制该屏幕自带的液晶控制器ili9341，使用spi接口与触摸屏控制器tsc2046通讯。
驱动成功后可在屏幕上使用基本的触摸绘图功能。
1. 验证触摸屏校正功能； 2. 验证触摸绘图功能；三、实验原理：1. tft屏概述lcd，即液晶显示器，因为其功耗低、体积小，承载的信息量大，因而被广泛用于信息输出、与用户进行交互，目前仍是各种电子显示设备的主流。
tft(thinfilmtransistor)是指薄膜晶体管，每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的lcd彩色显示屏之一。
2. 数据点的像素格式图像数据的像素点由红(r)、绿(g)、蓝(b)三原色组成，三原色根据其深浅程度被分为0~255个级别，它们按不同比例的混合可以得出各种色彩。
如r：255，g255，b255混合后为白色。
根据描述像素点数据的长度，主要分为8、16、24及32位。
根据描述像素点数据的长度，主要分为8、16、24及32位。
16位描述的为216=65536色，称为真彩色，也称为64k色。
16位的像素点格式见图 1。
d0-d4为蓝色，d5-d10为绿色，d11-d15为红色，使得刚好使用完整的16位。
图 1. 16位像素点格式rgb比例为5：6：5是一个十分通用的颜色标准，在gram相应的地址中填入该颜色的编码，即可控制lcd输出该颜色的像素点。
如黑色的编码为0x0000，白色的编码为0xffff，红色为0xf800。
3. stm32驱动tft屏因为stm32内部没有集成专用的液晶屏和触摸屏的控制接口，所以在显示面板中应自带含有这些驱动芯片的驱动电路(液晶屏和触摸屏的驱动电路是独立的)，stm32芯片通过驱动芯片来控制液晶屏和触摸屏。
以实验中的3.2寸液晶屏(240*320)为例，它使用ili9341芯片控制液晶屏，通过tsc2046芯片控制触摸屏。
ili9341的8080通讯接口时序可以由stm32使用普通i/o接口进行模拟，但这样效率较低，它提供了一种特别的控制方法——使用fsmc接口。
4. 触摸屏感应原理tsc2046是专用在四线电阻屏的触摸屏控制器，电阻触摸屏的基本原理为分压，它由一层或两层阻性材料组成，在检测坐标时，在阻性材料的一端接参考电压vref，另一端接地，形成一个沿坐标方向的均匀电场。
当触摸屏受到挤压时，阻性材料与下层电极接触，阻性材料被分为两部分，因而在触摸点的电压，反映了触摸点与阻性材料的vref端的距离，而且为线性关系，而该触点的电压可由adc测得。
更改电场方向，以同样的方法，可测得另一方向的坐标。
图2 触摸屏电阻计算方法四、程序代码1. 主程序int main(void) { systick_init(); /*systick 初始化*/lcd_init(); /*lcd初始化*/ touch_init(); /*触摸初始化*/while(touchl_calibrate() !=0); /*等待触摸屏校准完毕*/ init_palette();/*画板初始化*/ while (1) { if(touch_flag == 1) /*如果触笔按下了*/{ if(get_touch_point(&display, read_2046_2(), &touch_para ) !=disable)/*获取点的坐标*/ { palette_draw_point(display.x,display.y);/*画点*/ } } } } 2. 画板初始化void init_palette(void) {set_direction(0); lcd_rectangle(0,0,320,240,white);lcd_line(39,0,39,29); lcd_line(0,29,39,29); lcd_str_6x12_o(7, 10,clr, 0);lcd_rectangle(0,30,40,30,green); lcd_rectangle(0,60,40,30,blue);lcd_rectangle(0,90,40,30,bred); lcd_rectangle(0,120,40,30,gred);lcd_rectangle(0,150,40,30,gblue); lcd_rectangle(0,180,40,30,black);lcd_rectangle(0,210,40,30,red); delay_ms(500); } //设置为横屏 /*清白屏*/3. 获取位置char get_touch_place(u16 *x, u16 *y) { if(touch_flag == 1) /*如果触笔有按下*/ {if(get_touch_point(&display, read_2046(), &touch_para ) !=disable){*x = display.x ; *y = display.y ; return0; } }return 1; }五、实验结果：1. 触摸屏校正: 图3.触摸屏校正2. 画板界面：图4.画板界面篇三：触摸屏实验报告集散控制及总线控制实验指导书实验地点：一区主楼623房间指导教师：胡振坤实验时间：2010年12月17日第一章计算机控制plc实验：1.1 实验目的：1了解可编程控制器(plc)的工作原理和应用fpwin软件的设计开发方法。
2.掌握plc与pc机的联结通讯， 3.编写程序，烧写，运行 1.2实验设备1. 北京达盛科技plc实验教学箱一套，其内置plc型号为松下fp1。
2. 松下gt01触摸屏一台, 包含相关使用和编程说明书。
3. 实验用pc机一台，用于设计plc及gt01触摸屏相关程序姓名：刘婷班号：10s0431 学号：10s004011 同组人：教师签字：成绩：1.3.1电机控制实验实验目的：（1）熟悉编程软件及编程方法（2）掌握简单控制技巧i/o分配表如表1-1所示，实验梯形图如图1-5所示。
表1-1 电机控制实验i/o分配图1-5 电机控制实验梯形图接线方法：input00接开关输出插孔p01(p01——电机启动，停止命令开关) input01接开关输出插孔p02(p02——电机正反转命令) output00接电机启动，停止控制djtd output01接电机正反转控制djzf 转。
同时按下p01,p02转盘逆时针转动。
1.3.2混料罐实验实验目的：（1）掌握plc编程原理及方法（2）掌握也为控制技巧（3）了解传感器原理及使用方法实验内容：使用数字量输入，输出控制混料罐液位。
i/o分配如表1-2所示，实验梯形图如图1-6所示。
接线方法：input00接高液位报警hls1 input01接中液位报警hls2 input02接低液位报警hls3output00接hl1(表示进料泵1) output01接hl2(表示进料泵2) output02接hl4(表示混料泵) output03接hl3(表示出料泵) 表1-2 混料罐实验i/o分配图1-6 混料罐实验梯形图实验结果：进料泵开，低液位报警，出料泵hl3关，进料泵hl1开；中液位报警，进料泵hl1关，进料泵hl2开；高液位报警，进料泵hl2关，混料泵hl4开；3s后，混料泵hl4关，出料泵hl3开第二章：触摸屏控制电机2.1实验目的：1.掌握使用gtwin2.72开发gt01触摸屏应用程序的方法。
2.掌握触摸屏与plc联合实现人机交互现场控制的设计方法。
2.2实验设备：gt01触摸屏如图2-2-1：图2-2-1 gt01触摸屏2.3实验内容：1实现使用gt01触摸屏控制plc实验箱电机控制模块。
