电机拖动课程设计——三相异步电动机启动系统设计
三相异步电机的软启动及回路设计
三相异步电机的软启动及回路设计1. 引言1.1 三相异步电机的软启动及回路设计三相异步电机的软启动及回路设计在现代工业生产中起着至关重要的作用。
随着电机的使用频度不断增加，软启动技术逐渐成为电机启动的主流方式。
软启动是指在启动电机时，通过逐渐增加电机的电压和频率，使电机平稳启动，避免了传统直接启动时电机受到的冲击和振动，延长了电机的使用寿命。
软启动技术有多种方式，包括电压变频软启动、电流限制软启动、降压软启动等。
相比于直接启动，软启动具有启动平稳、保护电机和降低能耗的优势。
设计软启动系统时，需要考虑电机的额定功率、额定电压、负载特性等因素，以确保启动效果最佳。
回路设计在三相异步电机的软启动中也扮演着重要角色。
良好的回路设计可以有效减小电机启动时的电压波动和谐波干扰，提高系统的稳定性和可靠性。
回路设计的具体步骤包括确定电机的负载特性、选择合适的软启动方式、配置合适的保护装置等。
三相异步电机的软启动及回路设计在现代工业中具有重要意义，能够提高电机的使用效率和稳定性，延长电机的寿命，为工业生产的发展做出积极贡献。
2. 正文2.1 软启动的原理与作用软启动是一种电机启动的方法，通过逐步增加电机的电压和电流，来减小电机启动时的冲击和压力。
其原理和作用主要有以下几点：软启动可以减少电机启动时的电流冲击。
在传统的直接启动方式下，电机启动时需要瞬间吸收很大的电流，会对电网和设备造成较大的冲击，甚至会引起电网跳闸。
而软启动则可以通过逐步增加电压和电流的方式，使电机启动过程更加平稳，减少电网的冲击。
软启动可以延长电机的寿命。
电机在启动时受到的冲击和压力会对电机的绝缘、轴承等部件造成损坏，进而影响电机的寿命。
通过软启动可以减小这些冲击，保护电机的各个部件，延长电机的使用寿命。
软启动还可以提高电机的效率。
在传统的直接启动方式下，由于启动时的冲击会导致电机运行不稳定，效率较低。
而软启动能够使电机启动过程更加平稳，提高电机的运行效率。
三相异步电机的软启动及回路设计
三相异步电机的软启动及回路设计1. 引言1.1 三相异步电机的软启动三相异步电机的软启动是一种重要的电机启动方式。
传统的直接启动方法会带来较大的电流冲击和机械冲击，容易对电机和相关设备造成损坏。
而软启动则可以通过逐步增加电机的电压或频率，实现电机的平稳启动，减小启动时的电流冲击，保护设备和延长电机寿命。
软启动的原理是通过控制电压或频率逐步增加，使电机在启动过程中逐渐达到额定负载运行状态，避免了直接启动时的电流冲击。
软启动的设计方案可以根据具体的电机和负载特性进行调整，以达到最佳的启动效果和运行效率。
在进行回路设计时，需要考虑因素包括电路的稳定性、安全性、节能性以及成本等。
具体步骤包括确定电路拓扑结构、选择合适的元件和电路参数、进行电路布局和连接等。
在进行回路设计时，需要注意的事项包括避免电路中的短路和过载现象，确保元件的负载均衡，以及考虑到电路的散热、防护和维护等方面。
通过三相异步电机的软启动和回路设计，我们可以有效地提高电机的运行效率，保护设备，延长设备寿命，为工业生产和设备运行提供了重要保障。
【字数：240】1.2 回路设计回路设计是三相异步电机软启动过程中至关重要的一环。
一个合理的回路设计能够有效地保护电机和降低起动时的电流冲击，延长电机的使用寿命，并且提高整个系统的稳定性和效率。
在进行回路设计时，需要考虑多个因素，包括电路的安全性、稳定性、功率因数、电流限制等。
还需要根据实际情况进行具体的步骤，包括选择适当的元件和材料，进行合理的布线设计等。
在具体进行回路设计时，需要注意一些重要的事项，例如避免线路短路，确保接线正确，避免过载，保证接触良好等。
只有在严格遵守这些设计原则和注意事项的情况下，才能保证整个电机系统的安全可靠运行。
2. 正文2.1 软启动的原理和作用软启动是一种用来对电机进行缓慢启动的方法，其原理是通过逐步增加电机的电压和频率，从而减小电机启动时的冲击力和电流冲击。
这样可以有效地降低设备的启动过程中的机械应力和电气压力，延长设备的使用寿命，减小设备的维修成本。

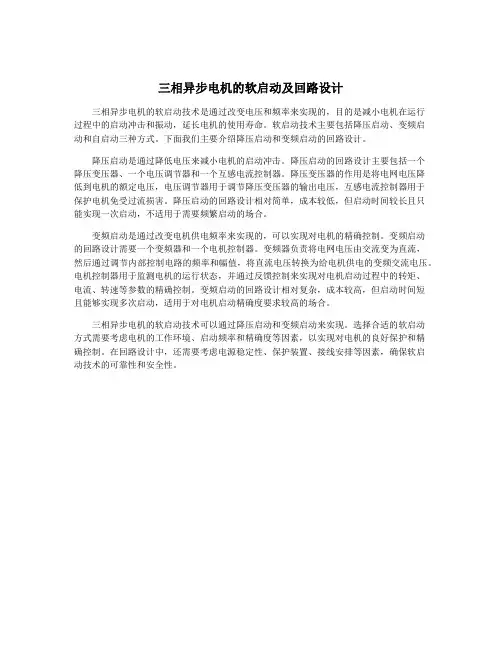

三相异步电机的软启动及回路设计
三相异步电机的软启动及回路设计三相异步电机的软启动技术是通过改变电压和频率来实现的，目的是减小电机在运行过程中的启动冲击和振动，延长电机的使用寿命。
软启动技术主要包括降压启动、变频启动和自启动三种方式。
下面我们主要介绍降压启动和变频启动的回路设计。
降压启动是通过降低电压来减小电机的启动冲击。
降压启动的回路设计主要包括一个降压变压器、一个电压调节器和一个互感电流控制器。
降压变压器的作用是将电网电压降低到电机的额定电压，电压调节器用于调节降压变压器的输出电压，互感电流控制器用于保护电机免受过流损害。
降压启动的回路设计相对简单，成本较低，但启动时间较长且只能实现一次启动，不适用于需要频繁启动的场合。
变频启动是通过改变电机供电频率来实现的，可以实现对电机的精确控制。
变频启动的回路设计需要一个变频器和一个电机控制器。
变频器负责将电网电压由交流变为直流，然后通过调节内部控制电路的频率和幅值，将直流电压转换为给电机供电的变频交流电压。
电机控制器用于监测电机的运行状态，并通过反馈控制来实现对电机启动过程中的转矩、电流、转速等参数的精确控制。
变频启动的回路设计相对复杂，成本较高，但启动时间短且能够实现多次启动，适用于对电机启动精确度要求较高的场合。
三相异步电机的软启动技术可以通过降压启动和变频启动来实现。
选择合适的软启动方式需要考虑电机的工作环境、启动频率和精确度等因素，以实现对电机的良好保护和精确控制。
在回路设计中，还需要考虑电源稳定性、保护装置、接线安排等因素，确保软启动技术的可靠性和安全性。
三相异步电机的软启动及回路设计
三相异步电机的软启动及回路设计三相异步电机是工业生产中常见的一种电动机，它具有启动电流大、启动冲击大的特点，为了避免对电网和设备造成损害，通常需要采取软启动措施。
本文将介绍三相异步电机的软启动原理和回路设计。
一、软启动原理三相异步电机的软启动是通过控制电机的起始电压和起始电流来实现的。
在电机启动过程中，首先通过控制器向电机提供较低的电压，逐步增加电压，使电机缓慢启动，不会造成电网和设备的冲击和损坏。
软启动的原理主要包括以下几个方面：1. 电压控制：采用变压器或者电压控制器逐步提供电压，使电机从零启动到额定电压，减小了电机的启动冲击。
2. 电流控制：通过控制器对电机的电流进行监测和控制，避免电机启动时的大电流冲击。
3. 时间控制：设定启动时间，保证电机在一定时间内完成启动过程，实现缓慢启动。
软启动可以有效降低电网和设备的损坏风险，延长电机的使用寿命，提高设备的可靠性和稳定性。
二、软启动回路设计在实际应用中，通常需要设计软启动回路来实现对三相异步电机的软启动。
软启动回路的设计需要考虑电机的额定功率、起动过程中的电流波形和起动时间等因素，下面将介绍一种典型的软启动回路设计方案。
3. 控制器：采用专门的软启动控制器，通过对电压和电流的控制，实现对电机启动过程的精确控制。
5. 过载保护：在软启动回路中添加过载保护装置，当电机出现过载或者短路时，立即切断电源，保护电机和设备。
6. 自动复位：设置自动复位功能，当电机启动失败或者出现故障时，自动复位并重新启动，保证设备的正常运行。
通过合理设计软启动回路，可以实现对三相异步电机的软启动，提高设备的可靠性和安全性，减小对电网和设备的冲击。
在实际应用中，还可以根据具体的需求和环境，定制软启动回路设计方案，满足不同场合的使用要求。
三相异步电机的软启动及回路设计是工业生产中重要的一环，合理的软启动措施可以降低设备的损坏风险，延长设备的使用寿命，提高生产效率和设备稳定性。
电机与拖动课程设计
电机与拖动课程设计第1章设计说明1.1设计任务1.使用Simulink建立三相异步电动机的直接起动仿真，测取三相异步电动机直接起动过程中的转速、电磁转矩和电枢电流的变化规律。
2.某他励直流电动机，已知额定值为Un=220N,Pn=22kW,In=115A，nN=1500r/min；电枢电阻Ra=0.18Ω；励磁电阻Rf=628Ω；求CEN，CTN 并分别画出固有机械特性曲线和改变电枢电压、改变电枢电阻、改变磁通时的人为机械特性曲线。
1.2设计目的1．通过课程设计，对所学的电机与拖动基本知识和基本概念进行全面的复习和总结，巩固所学的理论知识。
2．通过本次课程设计达到理论与实践相结合，提高学生分析问题和解决问题的能力。
4．初步掌握MATLAB/Simulink软件进行仿真设计，掌握编写设计说明书的基本方法。
1.3设计原则1．合理性。
所设计内容应符合国家相关政策和法令，符合现行的行业行规要求。
2．先进性。
杜绝使用落后，淘汰的产品，不使用未经认可的技术，要充分考虑未来发展。
3．实用性。
考虑降低物耗，保护环境，综合利用等因素。
1.4设计要求1．正确性。
全套技术文件（设计说明书、相关模型和波形）应正确无误，达到规定的性能指标。
3．统一性。
图形中的符号、名称、数据、标注等应尽可能选用国家标准，如没有国家标准或必须用于不同含义时，必须另加说明。
第2章MATLAB7.1软件2.1安装和使用说明安装过程：1.解压crack4.CD3的安装方法跟CD2一样。
安装完成后会出现两个对话框，关掉就行了。
使用说明：2.2软件中的Simulink控件第3章使用Simulink建立三相异步电动机的直接起动仿真3.1异步电动机Simulink仿真模型的建立直接起动又称全压起动，就是将电动机的定子绕组直接加上额定电压起动。
使用Simulink建立三相异步电动机的直接起动仿真模型，测取三相异步电动机直接起动过程中的转速、电磁转矩和电枢电流的变化规律。

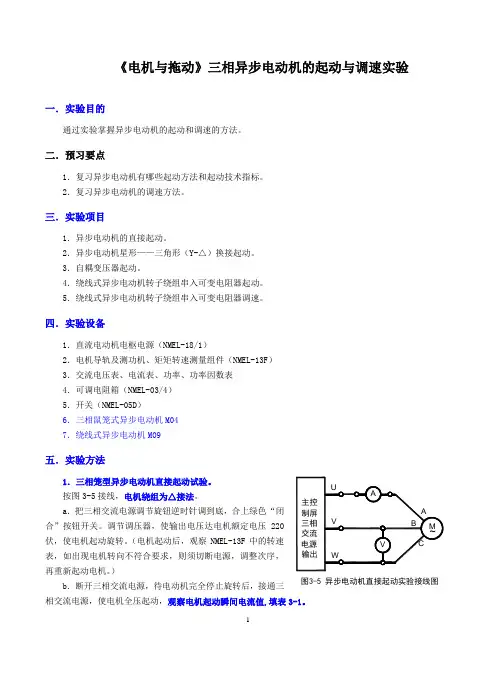

《电机与拖动》三相异步电动机的起动与调速实验
《电机与拖动》三相异步电动机的起动与调速实验一．实验目的通过实验掌握异步电动机的起动和调速的方法。
二．预习要点1．复习异步电动机有哪些起动方法和起动技术指标。
2．复习异步电动机的调速方法。
三．实验项目1．异步电动机的直接起动。
2．异步电动机星形——三角形（Y-△）换接起动。
3．自耦变压器起动。
4．绕线式异步电动机转子绕组串入可变电阻器起动。
5．绕线式异步电动机转子绕组串入可变电阻器调速。
四．实验设备1．直流电动机电枢电源（NMEL-18/1）2．电机导轨及测功机、矩矩转速测量组件（NMEL-13F ） 3．交流电压表、电流表、功率、功率因数表 4．可调电阻箱（NMEL-03/4） 5．开关（NMEL-05D ） 6．三相鼠笼式异步电动机M04 7．绕线式异步电动机M09五．实验方法1．三相笼型异步电动机直接起动试验。
按图3-5接线，电机绕组为△接法。
a ．把三相交流电源调节旋钮逆时针调到底，合上绿色“闭合”按钮开关。
调节调压器，使输出电压达电机额定电压220伏，使电机起动旋转。
（电机起动后，观察NMEL-13F 中的转速表，如出现电机转向不符合要求，则须切断电源，调整次序，再重新起动电机。
）b ．断开三相交流电源，待电动机完全停止旋转后，接通三相交流电源，使电机全压起动，观察电机起动瞬间电流值,填表3-1。
图3-5 异步电动机直接起动实验接线图2．自耦变压器降压起动按图3-5接线。
电机绕组为 △接法。
a ．先把调压器退到零位，合上电源开关，调节调压器旋钮，使输出电压达110伏，断开电源开关，待电机停转。
b ．待电机完全停转后，再合上电源开关，使电机就自耦变压器，降压起动，观察电流表的瞬间读数值,填表3-2。
经一定时间后，调节调压器使输出电机达电机额定电压U N=220伏，整个起动过程结束。
3．星形——三角形（Y-△）换接起动按图3-6接线，电压表、电流表的选择同前，开关S 选用NMEL-05D 。
三相异步电机的软启动及回路设计
三相异步电机的软启动及回路设计三相异步电机是工业生产中常见的一种电机类型，具有结构简单、维护成本低、耐用等优点，广泛应用于风机、泵、压缩机等设备中。
但是在启动过程中，由于电机的其特性，容易产生启动冲击和电网压力波动，对电机和电网都会造成不良影响。
为了解决这一问题，常采用软启动器对三相异步电机进行启动，实现平稳启动并且减小启动对电网的影响。
本文将介绍三相异步电机的软启动原理和回路设计。
软启动器是一种电气设备，它通过逐步增加电压的方式来启动电机，从而实现电机平稳启动的目的。
软启动器一般由电源部分、控制部分和电机连接部分组成。
在启动过程中，软启动器会逐渐增加输出电压，使电机在起始转矩较小的情况下逐步加速，避免了启动冲击对电机产生的损害，同时也减小了对电网的冲击。
软启动器的工作原理主要分为两种类型：电压降低型和调制型。
1、电压降低型软启动器电压降低型软启动器通过降低电压来控制电机的转矩和启动时间。
在启动过程中，软启动器通过降低输出电压，使电机在低转矩状态下起动，然后逐渐增加电压，实现电机的平稳启动。
2、调制型软启动器调制型软启动器通过控制器来调节电压的频率、幅值和相位，从而实现对电机的平稳启动。
调制型软启动器具有启动平稳、响应速度快、精度高的特点。
软启动器的回路设计主要包括电源部分、控制部分和输出部分。
1、电源部分电源部分主要包括交流输入部分和直流输出部分。
交流输入部分通常采用整流变压器、滤波器、电容器等设备，用来对电网进行整流和滤波，直流输出部分通常采用直流电容器对输出直流电压进行平滑处理。
2、控制部分控制部分主要包括触发控制电路、逻辑控制电路和保护电路。
触发控制电路用于控制晶闸管的触发角，从而实现对电压的调节；逻辑控制电路用于对电机的启停、速度调节等功能进行控制；保护电路用于对软启动器和电机进行保护，如过流、过压、欠压等故障情况的检测和保护。
3、输出部分输出部分主要包括晶闸管的驱动电路和直流电机连接部分。
三相异步电机的软启动及回路设计
三相异步电机的软启动及回路设计三相异步电机是工业中常用的动力设备，因其具有结构简单、可靠性高、成本低等优点而广泛应用。
但是在启动过程中因为电机的高启动电流会对电网和设备造成影响，因此需要采取措施来减小启动电流，减小对电网和设备的冲击。
软启动是一种常用的减小启动电流的方法，本文介绍了三相异步电机软启动的原理及回路设计。
一、软启动原理三相异步电机是通过三相交流电源的变压器作用产生旋转磁场，进而带动电机转动。
在启动过程中，电机会产生较大的起动电流，这会对电网和电机自身产生冲击，甚至会损坏电机。
因此需要采取措施来减小启动电流，软启动是一种常用的方法。
软启动通过逐步加速、逐步增加电压的方式，使电机在启动过程中逐渐达到额定转速，从而减小启动电流，减小对电网和设备的冲击。
软启动的基本原理是通过逐步改变电机电压或频率来控制电机的转速。
传统的软启动方法是通过电阻、变压器或者自耦变压器来改变电机的起动电压，从而减小启动电流。
而现代的软启动设备则采用了电力电子器件如晶闸管、可控硅等来实现对电机的控制，从而实现软启动的效果。
二、软启动回路设计软启动回路主要由可控硅、控制电路和电源电路组成。
控制电路通过检测电机的转速和电流，来控制可控硅的导通角度，从而控制电机的电压和频率，实现软启动的效果。
电源电路则提供可控硅的触发电流，以及为控制电路和可控硅提供工作电源。
1. 可控硅选择2. 控制电路设计控制电路主要由传感器、比较器、触发器和驱动电路组成。
传感器用于检测电机的转速和电流，传感器的输出信号经过比较器处理后，再通过触发器来控制可控硅的触发角度。
驱动电路则用于提供控制电路和可控硅的工作电源。
电源电路主要由变压器、整流器和滤波器组成。
变压器用于将电网的三相交流电压调节为软启动回路所需的工作电压，整流器则将变压器输出的交流电压转换为直流电压，滤波器则对整流器输出的脉动电压进行滤波处理，以提供干净稳定的工作电源。
软启动回路的工作过程如下：三相异步电机软启动通过逐步改变电机的电压和频率，使电机逐渐达到额定转速，从而减小启动电流，减小对电网和设备的冲击。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 绪论目前，工业中原动力主要由电动机提供，电动机可分为直流和交流电机。
由于直流电机和交流电机的特点又决定了机械设备的动力大多由交流异步电机提供，尤其以鼠笼式电机居多。
根据统计，在电网的总负载中，动力负载约占59%，而异步电机则占总动力负载中的85%，由此可见异步电动机在工农业中的重要性，异步电机的应用范围是非常广的，容量从几十瓦一直到几千瓦，应用在各种行业，例如，在工业方面，中小型的轧钢设备都采用异步电机，它也被广泛地用在各种机床上和在各种轻工业中作为一般的动力装备。
在矿山上，它常用来拖动卷扬机和鼓风机等。
在农业方面，它被用来拖动水泵和其它副产品加工机械。
此外，它在人民日常生活中也越来越占重要地位，例如电扇，冷冻机，和各种医疗机械钟也都采用异步电机。
总之，异步电动机应用范围广，需要量大，而且随着电气化自动化的发展，它在工农业生产和人民生活中的重要性也将逐步增大。
与直流电机相比，交流电机有结构简单、成本低、可靠性高等一系列优点，但是相对欠缺的是其启动性能和调速性能。
作为调速性能，随着变频技术的发展，已经得到了很好的解决，所以一直处于弱势的是其启动性能。
因为在该阶段，由于启动过程中措施不到位导致电流过大有可能会出现烧毁电机和引发电网故障的现象，所以在工程界比较重视电机的启动问题。
随着我国现代化工业进程不断加快，能源消耗越来越大，能源紧张问题日益突出，作为能源消耗大户之一的电机在节能方面大有潜力可挖。
对于带周期性负载和长期轻载运行的电机，在不采取节能措施情况下用电效率低，功率因数低。
通过对电动机进行节能控制，可明显提高用电效率和提高功率因数，达到节能降耗的目的。
因此，电动机经济运行的理论研究和节能技术研究近年来备受关注。
三相异步电机主要用作电动机，拖动各种生产机械。
例如，在工业应用中，它可以拖动风机，泵，压缩机，中小型轧钢设备，各种金属切削机床，轻工机械，矿山机械等。
在农业中，可以拖动水泵，脱粒机，粉碎机以及其他农副产品的加工机械等。
在民用电器中，电扇，洗衣机，电冰箱，空调机等都有单相异步电动机拖动。
总之，异步电动机应用范围广，需要量大，是实现电气化不可缺少的动力设备。
异步电动机运行时，定子绕组接到交流电源上，转子绕组自身短路，由于电磁感应的关系，在转子绕组中产生电动势，电流，从而产生电磁转矩。
2. 三相异步电动机的启动方案2.1 三相异步电动机的直接启动三相异步电动机直接启动是指电动机直接加额定电压，定子回路不串任何电器元件时的启动。
特点：电动机定子绕组的工作电压和启动电压相等。
三相异步电动机的启动要满足生产机械对异步电动机启动性能的要求启动转矩要大，以保证生产机械的正常启动。
缩短启动时间；启动电流要小。
以减小对电网的冲击。
由三相异步电动机机械特性的物理表达式知道，在额定电压下直接起动三相异步电动机。
即转差率 S＝1，主磁通≈额定磁通的1/2，功率因数cos 很小，造成了起动电流相当大而起动转矩并不大的结果。
例如，对于普通鼠笼式异步电动机，起动电流＝（4～7）IN （为起动电流倍数）起动转矩＝TN（0.9～1.3）对于绕线式三相异步电动机的起动转矩T S＜TN 。
起动电流过大，对电网冲击大。
使电网电压降低，对电机前端供电变压器影响大。
使得变压器输入电压幅度下降，超过了额定值的允许偏差△＝±10%或更严重。
这样，一方面影响了异步电机本身，由于Tst与电压 U的平方成正比，导致Tst下降更多，当重载时电机将不能起动；另一方面，影响由同一台供电变压器供电的其它负载，如电灯会变暗，用电设备失常，重载的异步电机可能停转等。
下面两种情况不能直接启动。
变压器与电机容量之比不足够大。
启动转矩不能满足要求。
综上所述，三相异步电机直接起动的情况只适应于供电变压器容量较大，电动机容量小于 7.5kw的小容量鼠笼式异步电机。
对于大容量鼠笼式异步电机和绕线式异步电动机可采用如下方法：（1）降低定子电压；（2）加大定子端电阻或电抗；（3）对于绕线式异步电机还可以采用加大转子端电阻或电抗的方法。
对于鼠笼式异步电机，可以结构上采取措施，如增大转子导条的电阻，改进转子槽形。
总结：直接起动即全压起动。
直接启动的条件：由于直接启动的启动电流很大，因此在什么情况下采用直接启动，有关供电、动力部门都有规定，主要取决于电动机的功率与供电变压器的容量之比值。
一般在有独立变压器供电（即变压器供动力用电）的情况下：1：若电动机启动频繁时，电动机功率小于变压器容量的20%时允许直接启动；2：若电动机不经常启动，电动机功率小于变压器容量的30%时也允许直接启动。
如果没有独立的变压器供电（即与照明共用电源）的情况下，电动机启动比较频繁，则常按经验公式来估算，满足下列关系则可直接启动。
全压起动条件：（1）异步电动机功率低于7.5KW（2）： k f 小于或等于1/4乘以3加电源总容量/启动电动机容量直接起动时的影响：（1）起动电流较大，可达额定电流的4～7 倍，甚至达到8～12倍。
（2）过大的起动电流造成电机过热，影响电动机的寿命。
（3）过大的起动电流使电动机受到电动力的冲击，绕组变形可能造成短路而烧毁电动机。
（4）过大的起动电流会使电网线路电压降增大，对同一线路中的其他电器设备造成影响。
2.2 笼型异步电动机的启动2.2.1 定子串电抗器启动起动时电抗器接入定子电路，起动后，切除电抗器，进入正常运行。
三相异步电动机直接起动时，每相等效电路如图1——1所示。
电源额定电压n U .直接加在短路阻抗k k k jX R Z +=上，定子侧串入电抗X 起动时，每相等效电路如图1——2所示，Un 加在（jX+k Z ）上，而k Z 上的电压是U /。
定子侧串电抗起动可以理解为增大定子侧电抗值，也可以理解为降低定子侧实际所加电压，其目的是减小起动电流。
在定子侧串入电抗后，其堵转电流为I /s图2---1 直接起动 图2---2 定子串电抗起动 k k N s Z U jX Z U I '.1.')(=+= 三相异步电动机直接起动的时候转子功率因数很低，这是由于电动机设计时，短路阻抗中K K K Z R jX =+，K K X Z »所致，一般的说，0.9K K X Z >。
因此，串电抗起动时，可以近似把Z K 的模值与X 相加，而不考虑阻抗角，误差不大。
设串电抗时电动机定子电压'1.U 与直接起动时定子的额定电压N U .比值为u ，则：'1K n K z U U U Z X==+ ''11k s s k Z I U U I U Z X===+ ''22211()()k s s k Z T U u T U Z X===+ 式中， '.S S I I 分别是定子串电抗与不串电抗时候的堵转电流；',S S T T 分别是定子串电抗与不串电抗时候的堵转转矩，当选定u 时，定子应串的电抗为： k Z uu X .1-= 从减小起动电流和改善电网电压品质的角度看，定子回路中串电阻或是串电抗效果是一样的。
但是串电阻将增加起动损耗，浪费电能，只有在电机容量较小时才允许使用，大中型电机仅采用串电抗起动。
定子回路串电阻或是电抗都能减小起动电流，使得电网的冲击电流减小，对改善电网的稳定性是有利的。
但是，问题的另一面是，随着起动电流的减小，电机产生的起动转矩也随着变化，有必要对起动转矩进行校验，看它是否能满足生产工艺的要求，拖动系统是否能顺利的升速到要求的转速根据图示的等值电路，起动时的电磁功率为：1..Ω==q K s D M R I P对于恒定的同步角速度Ω，起动转矩和起动电流的平方成正比。
利用这个重要关系式可以得出结论：不管是定子回路串电阻还是电抗，只要能将起动电流改变为直接起动是的a 倍，则起动转矩就将变成直接起动时的2a 倍。
显然，如果起动电流是直接起动时的1/2，则起动转矩将是直接起动时的1/4。
因为鼠笼异步机的直接起动转矩本来就不大，采用定子回路串电阻或是电抗后起动转矩就更小，必须对这种起动转矩的大幅度下降进行校验，看它是否能保证拖动系统顺利完成起动任务。
一般地说由于起动转矩较小，所以定子回路串阻抗的起动方法只适用于轻载起动或者是空载起动的生产机械。
2.2.2星-三角启动凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y －△降压启动装置接换成三角形运行，这种启动方法叫Y －△降压启动。
属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。
图2-3 三相异步电动机Y－△降压控制接线示意图特点：定子绕组星形接法时，启动电压为直接启动采用三角形接法的1/3，起动电流为三角形接法的1/3因而启动电流特性好，线路比较简单，投资少，其中启动转矩特性差，所以该线路适应用于轻载或空载启动场合。
线路分析如下：1、合上空气开关QF接通三相电源，2、按下启动按钮SB2，首先交流接触器KM3线圈通电吸合，KM3的三对主触头将定子绕组尾端联在一起。
KM3的辅助常开触点接通使交流接触器KM1线圈通电吸合，KM1三对主常触头闭合接通电动机定子三相绕组的首端，，电动机在Y接下低压启动。
3、随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的常闭触点断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，SB3的常开接点接通中间继电器KA线圈通电吸合，KA的常闭接点断开KM3电路（互锁），KM3的常开接点吸合，通过SB2的常闭接点和KM1常开互锁接点实现自保，同时通过KM3常闭接点（互锁）使接触器KM2线圈通电吸合，KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。
完成了Y－△接压启动的任务。
4、热继电器FR作为电动机的过载保护，热继电器FR的热元件接在三角形的里面，流过热继电器的电流是相电流，定值时应按电动机额定电流的计算。
5、KM2及KM3常闭触点构成互锁环节，保证了电动机Y－△接法不可能同时出现，避免发生将电源短路事故。
三相异步电动机Y－△降压控制接线示意图安装注意事项：1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。
不可用于Y形接线的电动机应为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会应电压过高而烧毁。
2、接线时应先将电动机接线盒的连接片拆除。
3、接线时应特别注意电动机的首尾端接线相序不可有错，如果接线有错，在通电运行会出现启动时电动机左转，运行时电动机右转，应为电动机突然反转电流剧增烧毁电动机或造成掉闸事故。
