注意:未成年人学校、医院等除了提高抗震措施和抗震构造措施外,还必须提高计算时的 地震力。
二、结构整体空间振动简图 扭转和平动振型的确定除了看文本文件中的数据外,还要参考整体空间振动简图。 可以甄别去除局部振动; 可以通过振型图了解平面各个部位的相对强弱,如下部振幅比上部振幅大,则说明下部比上 部抗侧力刚度小,或者下部比上部的质量偏大,调整方法可以:1、加强下部刚度或者减小 上部刚度,使两者均衡,注意和位移角的关系,如位移角有富余可采用减少刚度的措施,如 位移角接近下限,则增大刚度;2、加强侧面竖向构件的刚度,弱化上下刚度的不均衡。
90
50

框架-支撑(抗震墙板)
220
220
200
140
各类筒体和巨型结构
300
300
260
180
注 平面和竖向均不规则,或 IV 类场地,按降低 20%控制; 6 度的短肢墙、错层结构高度较 7 度适当提高
2.三项及三项以上不规则超限,表 1-2
序 不规则类型


依据的规范条文
1 扭转不规则
考虑偶然偏心的扭转位移比大于 1.2
结构超限判断与调整
中联环GA所
高层结构调整方法
一、控制指标:确定是否超限
1. 高度超限,超过表 1-1 规定高度(m),表 1-1:

高层建筑结构设计要求及荷载效应组合

高层建筑结构设计要求及荷载效应组合
⑵不利方面:出现塑性变形,意味着混凝土构件要出 现塑性铰、较大的裂缝和永久变形。会影响到结构的稳定。
结构的继续使用需要修复。
从抗震角度来看,出现超过设防烈度的地震是不可避 免的,结构应该具备足够的塑性变形能力。
但是结构过早地出现塑性变形也是十分不利的。结构 在小震、甚至风荷载作用下就出现塑性变形,必然导致裂 缝和变形过大,将影响到建筑物的正常使用。
② 短暂设计状况:适用于结构出现的临时情况,包括 结构施工和维修时的情况等;
③ 偶然设计状况:适用于结构出现的异常情况,包括结 构遭受火灾、爆炸、撞击时的情况等;
④ 地震设计状况:适用于结构遭受地震时的情况,在抗 震设防地区必须考虑地震设计状况。
1.1、持久设计状况和短暂设计状况下(无地震作用组合) 当荷载与荷载效应按线性关系考虑时,按下式:
结构顶点最大加速度
使用功能 住宅、公寓 办公、旅馆
alim (m / s盖竖向振动加速度限值
《高层规程》中规定楼盖结构的竖向振动频率不宜小于3Hz, 竖向振动加速度不应超过下表的限值。
2.4、稳定性与抗倾覆
结构整体稳定性是高层建筑设计的基本要求。研究表 明,高层建筑混凝土结构仅在竖向重力荷载作用下产生整 体丧失稳定的可能性很小。稳定性设计主要是控制在风荷 载或水平地震力作用下,重力荷载产生的二阶效应(P-Δ) 不致过大,以免引起结构的失稳、倒塌。
n—结构总层数。
2、高层建筑结构的稳定应符合下列规定
1)剪力墙、框架—剪力墙结构、筒体结构
n
EJd 1.4H 2 Gi i 1
2)框架结构:
n
Di 10 G j / hi j i
(i=1,2,…,n)
3、抗倾覆控制: ⑴、控制高宽比H/B; ⑵、控制基底零应力区面积,<15%总面积。

《高层建筑基础分析与设计》高层建筑与地基基础共同作用的分析方法

《高层建筑基础分析与设计》高层建筑与地基基础共同作用的分析方法
➢ 梁的长度有“有限长”或“无限长”;梁的刚度 又分为“有限刚度”及“绝对刚性”的假定。
➢ 最重要的简化则是地基的简化,也就是将地基简 化成什么样的“地基模型”是至关重要的。采用 不同的地基模型进行计算,基础梁、板将会得到 不同的内力和变形,它不仅影响内力的大小,甚 至会改变内力的正负号。
12
第二节 考虑上部结构与地基、基础 共同作用的分析方法
先把上部结构隔离出来,并用固定支座来代替基 础,求得上部结构的内力和变形以及支座反力, 但是支座是没有任何变形的(图a);
接着把支座反力作用于基础上,用结构力学方法 求得地基反力,假定地基反力是线性分布的,从 而得到基础的内力和变形(图b);
再把地基反力作用在地基或桩上来设计桩数或校 核地基强度和变形(图c)。
24
第三节 线弹性地基模型的共同作用分析
本节中,共同作用分析所应用的土体应力应变关系 均作为线性弹性处理。
地基模型采用文克勒模型、半无限弹性体模型和分 层地基模型.其统一的表达式为
S f R 或 R f 1S K S S
式中 {S}和[f ]——分别为地基变形(沉降)矩
阵和柔度矩阵;
[ Ks]——地基刚度矩阵。
Rb(i)
➢ 整个m个子结构的平衡方程为
(7-11)
K U S R (m)
(m)
(m)
(m)
b
b
b
b
➢ 可简写为
K U S R
b
b
b
(7-12) (7-13)
式力列(7-向13量)中{R,}均边是界未结知点数位。移因列此向,量式{U(7b-}1和3)基仍底没反办 法直接求解。
——子结构分析方法原理
基础内力和地基变形除与基础刚度、地基土性质 等有关外,还与上部结构的荷载和刚度有关。

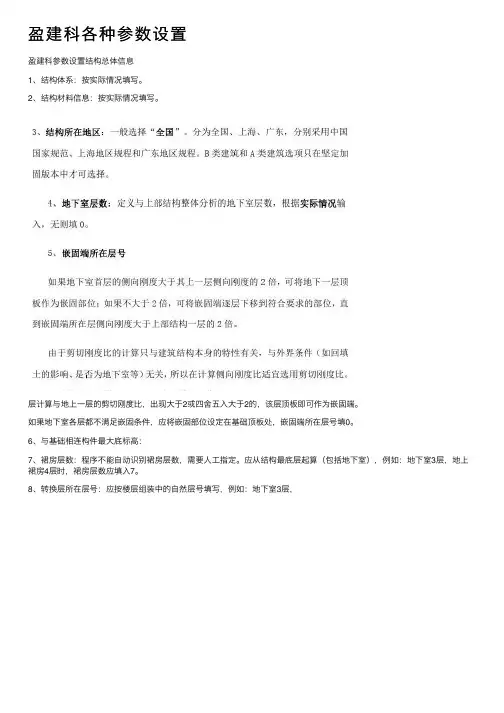

盈建科各种参数设置

盈建科各种参数设置

盈建科各种参数设置盈建科参数设置结构总体信息1、结构体系:按实际情况填写。

2、结构材料信息:按实际情况填写。

层计算与地上⼀层的剪切刚度⽐,出现⼤于2或四舍五⼊⼤于2的,该层顶板即可作为嵌固端。

如果地下室各层都不满⾜嵌固条件,应将嵌固部位设定在基础顶板处,嵌固端所在层号填0。

6、与基础相连构件最⼤底标⾼:7、裙房层数:程序不能⾃动识别裙房层数,需要⼈⼯指定。

应从结构最底层起算(包括地下室),例如:地下室3层,地上裙房4层时,裙房层数应填⼊7。

8、转换层所在层号:应按楼层组装中的⾃然层号填写,例如:地下室3层,3)按模拟施⼯⼆:计算时程序将竖向构件的轴向刚度放⼤⼗倍,削弱了竖向荷载按刚度的重分配,柱墙上分得的轴⼒⽐较均匀,传给基础的荷载更为合理。

4)模拟施⼯加载三:采⽤分层刚度分层加载模型,接近于施⼯过程。

故此建议⼀般对多、⾼层建筑⾸选模拟施⼯3。

对钢结构或⼤型体育馆类(指没有严格的标准层概念)结构应选⼀次加载。

对于长悬臂结构或有吊柱结构,由于⼀般是采⽤悬挑脚⼿架的施⼯⼯艺,故对悬臂部分应采⽤⼀次加载进⾏设计。

当有吊车荷载时,不应选⽤模拟施⼯3。

113、风荷载计算信息:⼀般来说⼤部分⼯程采⽤YJK缺省的“⼀般计算⽅式”即可,如需考虑更细致的风荷载,则可通过“特殊风荷载”实现。

传来的荷载,同时还将叠加上部结构传来的刚度,使计算更加符合实际。

19、上部结构计算考虑基础结构:(需要时勾选,默认缺省)20、⽣成等值线⽤数据:(需要时勾选,默认缺省)21、计算温度荷载:(需要时勾选,默认缺省)22、竖向荷载砼墙轴向刚度考虑徐变收缩影响:(需要时勾选,默认缺省)控制信息1、⽔平⼒与整体坐标夹⾓(度):(P62)⼀般为缺省。

先取初始值0°,在计算结果WZQ.OUT中输出结构的最不利地震作⽤⽅向,如果⼤于±15°,则应将该⾓度输⼊此项重新计算,以考虑最不利地震作⽤⽅向的影响。

(±15°,9011、板元细分最⼤控制长度(m):⼀般为缺省值1。

高层及多层住宅主要设计指标限额标准(融创2017修订版 )

高层及多层住宅主要设计指标限额标准(融创2017修订版 )
1.有结构转换层时,当结构转换比例不超过1/2,60米以上混凝土指标增加0.03;60米以下混凝土指 标增加0.02。结构转换比例超过1/2、高位转换时另议。 2.当外墙采用全砼外墙时,24~100m高层住宅砼指标增加0.04m3/m2。多层不建议做全砼外墙。 3.当首层设置架空层(不计入建筑面积的架空层),高层60米及以下砼指标可增加6%,高层60~80 米砼指标可增4%,高层80~120米砼指标增加3%,高层120米以上不调整。 4.当设置钢筋混凝土结构坡屋顶、闷顶时,24米以下多层砼指标可增加0.02m3/m2,24~60米高层 砼指标可增加0.01m3/m2,60米以上高层不增加。 5.未明确的城市或区参考本区域地震、风等外部条件与之相同的城市指标。
- /50/48/46/43/39
1.9/1.6 1.45/1.25
0.95/1.05/1.15 0.85/0.95/1.05 1.15/1.25/1.35 1.05/1.15/1.25
170/150 150/130 190/160 170/140
100/105/120 90/95/105
140/145/160 130/135/150
面积
0.15m3/m2;如果仅局部设置夹层时,按夹层面积占地下室建筑面积的比例折算。
170/150 150/130 190/160 170/140
100/105/120 90/95/105
140/145/160 130/135/150
非人防塔楼地下室工程钢筋总量÷非人防塔楼 1.塔楼指标中数值分别表示:“塔楼高度60~100米/小于60米”时的钢筋含量限值; 地下室建筑面积(按上部塔楼投影范围) 车库指标中数值分别表示:“桩基/独基条基/天然筏基及桩筏基础”时的钢筋含量限额。 2.含二次结构工程钢筋,不含措施筋、钢筋损耗。

住宅、酒店、商业及办公楼产品设计成本限额指标

住宅、酒店、商业及办公楼产品设计成本限额指标

2
④、8度,0.3g,地上砼加0.03m3,钢筋加8kg,地下砼加0.1m3,钢筋加10kg; 2)地暖调整:如有地暖,钢筋、砼调整系数1.03;
3)层高变化调整:钢筋、砼设计指标按每增减0.3m调整3%;
4)变更率调整;别墅、多层为1.1%,7~18层以下高层为1%,高层为0.8%;
5)地下室调整:如地下室为二层,钢筋、砼调减15~20%;<2000m2的地下车库钢筋、砼调整系数
设计限额指标调整:
1)抗震调整:抗震烈度7°,0.1g为标准考虑,设防烈度不同时如下:
①、7度,0.15g,地上砼加0.01,钢筋加3kg,地下砼加0.05m3,钢筋加5kg;
②、6度,0.15g,地上砼减0.01,钢筋减3kg,地下砼减0.05m3,钢筋减5kg;
③、8度及上海区域,0.2g,地上砼加0.02m3,钢筋加6kg,地下砼加0.08m3,钢筋加8kg;
3) 套内装修限额、景观限额按“产品标准”规定的不同档次标准、或产品定位决策会调整(若为
4
公装、套内精装按装修建筑面积计(精装含空调末端),景观指标按实际景观施工面积计(含道
不包括:
1)土方、桩基、基坑围护和支撑;
5
2)市政基础设施大配套、物业维修基金; 3)采暖、地暖,按审定调整,通常70~90元/m2;
综合考虑商业或会所提前建设,在开发期兼做售楼处,在已建楼层内精装样板房,可折价销售,减少一次性投入成本浪费。特殊情 。
建筑水电 电梯
成本指标标准(元/m2)
消防 弱电智能化 通风空调 泛光照明 一层大堂
含室外 含室外
装修面积
公共区域 及电梯厅
合计
装修面积
单体建安成 本
100
-

高层建筑结构设计中7个比值的设计与调整

高层建筑结构设计中7个比值的设计与调整

高层结构设计中七个 比值的控制与调整龙广成摘 要 随着城市的发展和科学技术的进步,高层建筑(10层及10层以上或房屋高度超过28m的建筑物)的应用日益广泛。

在满足使用功能的情况下,高层建筑如何才能达到既安全又经济的设计要求,这是结构设计人员必须面对的问题。

对于高层结构设计来说,位移比、周期比、刚度比、层间受剪承载力比、刚重比、剪重比、轴压比是保证结构规则、安全、经济的七个极其重要的参数,!抗震规范∀、!混凝土规范∀、!高规∀均在相关章节对以上"七个比值"进行了严格控制。

关键词 高层建筑;结构设计;七个"比值";规范条文;SATW E程序;电算结果;名词释义;控制与调整引言:随着城市的发展和科学技术的进步,高层建筑(10层及10层以上或房屋高度超过28m的建筑物)的应用日益广泛。

在满足使用功能的情况下,高层建筑如何才能达到既安全又经济的设计要求,这是结构设计人员必须面对的问题。

对于高层结构设计来说,位移比、周期比、刚度比、层间受剪承载力比、刚重比、剪重比、轴压比是保证结构规则、安全、经济的七个极其重要的参数,!建筑抗震设计规范GB50011-2001∀(2008年版)(以下简称为抗规); !混凝土结构设计规范G B50010-2002∀(以下简称为砼规);!高层建筑混凝土结构技术规程J G J3-2002∀(以下简称为高规)均在相关章节对"七个比值"进行了严格控制。

在初步设计和施工图设计阶段,结构设计人员和审图人员对"七个比值"都非常重视,各类结构设计软件都有相应的详细电算结果输出,便于设计人员进行分析与调整。

本文仅以我国目前较为权威且应用最为广泛的PKPM软件中的SAT W E程序的电算结果,结合规范条文要求,谈谈如何对电算结果进行判读、控制与调整。

1 位移比1.1 名词释义位移比包含两项内容:(1)楼层竖向构件的最大水平位移与平均水平位移的比值。

(完整版)结构设计中的七个比值

(完整版)结构设计中的七个比值

位移比高规 3.4.5:为减少扭转对结构布置的影响,在考虑偶然偏心影响的规定水平地震力作用下,竖向构件的水平位移和层间位移,A级高度不宜大于该楼层平均值的1.2倍,不应大于该楼层的1.5倍;结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比,A级高度建筑不应大于0.9。

说明:过大的扭转效应会导致结构的严重破坏,对结构的扭转效应主要从以下两个方面加以限制:1、限制结构平面布置的不规则,避免产生过大的偏心而导致结构产生较大的扭转效应。

扭转位移比计算时,楼层位移可取“规定水平地震力”计算,“规定水平地震力”一般可采用振型组合后的楼层地震剪力换算的水平作用力,并考虑偶然偏心。

水平作用力的换算原则为每一楼面处的水平作用力取该楼面上、下两个楼层的地震剪力差的绝对值。

2、限制结构的抗扭刚度不能太弱。

当扭转方向因子大于0.5时,则该振型可认为是扭转为主的振型。

(周期比计算时,可直接计算结构的固有自振特性,不必附加偶然偏心)周期比位移比调整方法:1、程序调整:SATWE程序不能实现。

2、结构调整:只能通过调整改变结构平面布置,减小结构刚心与质心的偏心距;调整方法如下:1)由于位移比是在刚性楼板假定下计算的,结构最大水平位移与层间位移往往出现在结构的边角部位;因此应注意调整结构外围对应位置抗侧力构件的刚度,减小结构刚心与质心的偏心距。

同时在设计中,应在构造措施上对楼板的刚度予以保证。

2)对于位移比不满足规范要求的楼层,也可利用程序的节点搜索功能在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中,快速找到位移最大的节点,加强该节点对应的墙、柱等构件的刚度。

节点号在“SA TWE位移输出文件”中查找。

也可找出位移最小的节点削弱其刚度,直到位移比满足要求。

周期比比调整方法:一旦出现周期比不满足要求的情况,一般只能通过调整平面布置来改善这一状况,这种改变一般是整体性的,局部的小调整往往收效甚微。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

高层结构设计需要控制的七个比值及调整方法1、轴压比:主要为控制结构的延性,规范对墙肢和柱均有相应限值要求,见抗规6.3.7和6.4.6,高规6.4.2和7.2.14。

轴压比不满足时的调整方法:1)程序调整:SATWE程序不能实现。

2)人工调整:增大该墙、柱截面或提高该楼层墙、柱混凝土强度。

2、剪重比:主要为控制各楼层最小地震剪力,确保结构安全性,见抗规5.2.5,高规3.3.13。

这个要求如同最小配筋率的要求,算出来的地震剪力如果达不到规范的最低要求,就要人为提高,并按这个最低要求完成后续的计算。

剪重比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中勾选“按抗震规范5.2.5调整各楼层地震内力”后,SATWE按抗规5.2.5自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和,用以调整该楼层地震剪力,以满足剪重比要求。

2)人工调整:如果还需人工干预,可按下列三种情况进行调整:a)当地震剪力偏小而层间侧移角又偏大时,说明结构过柔,宜适当加大墙、柱截面,提高刚度;b)当地震剪力偏大而层间侧移角又偏小时,说明结构过刚,宜适当减小墙、柱截面,降低刚度以取得合适的经济技术指标;c)当地震剪力偏小而层间侧移角又恰当时,可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用,以满足剪重比要求。

3、刚度比:主要为控制结构竖向规则性,以免竖向刚度突变,形成薄弱层,见抗规3.4.2,高规4.4.2;对于形成的薄弱层则按高规5.1.14予以加强。

刚度比不满足时的调整方法:1)程序调整:如果某楼层刚度比的计算结果不满足要求,SATWE自动将该楼层定义为薄弱层,并按高规5.1.14将该楼层地震剪力放大1.15倍。

2)人工调整:如果还需人工干预,可适当降低本层层高和加强本层墙、柱或梁的刚度,适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。

4、位移比:主要为控制结构平面规则性,以避免产生过大的偏心而导致结构产生较大的扭转效应。

见抗规3.4.2,高规 4.3.5。

位移比不满足时的调整方法:1)程序调整:SATWE程序不能实现。

2)人工调整:只能通过人工调整改变结构平面布置,减小结构刚心与形心的偏心距;可利用程序的节点搜索功能在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中快速找到位移最大的节点,加强该节点对应的墙、柱等构件的刚度;也可找出位移最小的节点削弱其刚度;直到位移比满足要求。

5、周期比:主要为控制结构扭转效应,减小扭转对结构产生的不利影响,见高规4.3.5。

周期比不满足要求,说明结构的扭转刚度相对于侧移刚度较小。

周期比不满足时的调整方法:1)程序调整:SATWE程序不能实现。

2)人工调整:只能通过人工调整改变结构布置,提高结构的扭转刚度;总的调整原则是加强结构外围墙、柱或梁的刚度,适当削弱结构中间墙、柱的刚度。

第一或第二振型为扭转时的调整方法:1)SATWE程序中的振型是以其周期的长短排序的。

2)结构的第一、第二振型宜为平动,扭转周期宜出现在第三振型及以后。

见抗规3.5.3条3款及条文说明“结构在两个主轴方向的动力特性(周期和振型)宜相近”。

3)当第一振型为扭转时,说明结构的扭转刚度相对于其两个主轴(一般都靠近X轴和Y轴)方向的侧移刚度过小,此时宜沿两主轴适当加强结构外围的刚度,并适当削弱结构内部的刚度。

4)当第二振型为扭转时,说明结构沿两个主轴方向的侧移刚度相差较大,结构的扭转刚度相对其中一主轴(第一振型转角方向)的侧移刚度是合理的;但相对于另一主轴(第三振型转角方向)的侧移刚度则过小,此时宜适当削弱结构内部沿“第三振型转角方向”的刚度,并适当加强结构外围(主要是沿第三振型转角方向)的刚度。

5)在进行上述调整的同时,应注意使周期比满足规范的要求。

6)当第一振型为扭转时,周期比肯定不满足规范的要求;当第二振型为扭转时,周期比较难满足规范的要求。

6、刚重比:主要为控制结构的稳定性,避免结构在风载或地震力的作用下整体失稳,见高规5.4.1和5.4.4。

刚重比不满足要求,说明结构的刚度相对于重力荷载过小;但刚重比过分大,则说明结构的经济技术指标较差,宜适当减少墙、柱等竖向构件的截面面积。

刚重比不满足时的调整方法:1)程序调整:SATWE程序不能实现。

2)人工调整:只能通过人工调整改变结构布置,加强墙、柱等竖向构件的刚度。

7、层间受剪承载力比:控制竖向不规则性,以免竖向楼层受剪承载力突变,形成薄弱层,见抗规3.4.2,高规4.4.3;对于形成的薄弱层应按高规5.1.14予以加强。

层间受剪承载力比不满足时的调整方法:1)程序调整:在SATWE的“调整信息”中的“指定薄弱层个数”中填入该楼层层号,将该楼层强制定义为薄弱层,SATWE按高规5.1.14将该楼层地震剪力放大1.15倍。

2)人工调整:如果还需人工干预,可适当提高本层构件强度(如增大配筋、提高混凝土强度或加大截面)以提高本层墙、柱等抗侧力构件的承载力,或适当降低上部相关楼层墙、柱等抗侧力构件的承载力。

如果结构竖向较规则,第一次试算时可只建一个结构标准层,待结构的周期比、位移比、剪重比、刚度比等满足之后再添加其它标准层;这样可以减少建模过程中的重复修改,加快建模速度。

----------------------------------------------------------------------------------------------------------------------------------------引言: 随着城市的发展和科学技术的进步,高层建筑(10层及10层以上或房屋高度超过28m 的建筑物)的应用日益广泛, 由于高层建筑相对较柔,水平荷载作用效应明显,在满足使用条件下如何才能达到既安全又经济的设计要求,这是结构设计人员必须去追求与面对的。

笔者认为,对于高层结构设计来说,位移比、周期比、刚度比、刚重比、剪重比、轴压比是保证结构规则、安全、经济的六个极其重要的参数,《建筑抗震设计规范GB50011-2001》(以下简称为抗规);《混凝土结构设计规范GB50010-2002》(以下简称为砼规);《高层建筑混凝土结构技术规程JGJ3-2002》(以下简称为高规)均在相关章节对以上“六个比”进行了严格控制。

在初步设计和施工图设计阶段,结构设计和审图人员对以上“六个比”都非常重视,各类结构设计软件也对这“六个比”有详细的电算结果输出,便于设计人员进行分析与调整。

本文仅以我国目前较为权威且应用最为广泛的PKPM软件中的SATWE程序的电算结果,结合规范条文的要求,谈谈如何对电算结果进行判读、控制与调整。

1. 位移比(层间位移比):1.1 名词释义:(1)位移比:即楼层竖向构件的最大水平位移与平均水平位移的比值。

(2) 层间位移比:即楼层竖向构件的最大层间位移角与平均层间位移角的比值。

其中:最大水平位移:墙顶、柱顶节点的最大水平位移。

平均水平位移:墙顶、柱顶节点的最大水平位移与最小水平位移之和除2。

层间位移角:墙、柱层间位移与层高的比值。

最大层间位移角:墙、柱层间位移角的最大值。

平均层间位移角:墙、柱层间位移角的最大值与最小值之和除2。

1.3 控制目的:高层建筑层数多,高度大,为了保证高层建筑结构具有必要的刚度,应对其最大位移和层间位移加以控制,主要目的有以下几点:1 保证主体结构基本处于弹性受力状态,避免混凝土墙柱出现裂缝,控制楼面梁板的裂缝数量,宽度。

2 保证填充墙,隔墙,幕墙等非结构构件的完好,避免产生明显的损坏。

3.控制结构平面规则性,以免形成扭转,对结构产生不利影响。

1.2 相关规范条文的控制:[抗规]3.4.2条规定,建筑及其抗侧力结构的平面布置宜规则,对称,并应具有良好的整体性,当存在结构平面扭转不规则时,楼层的最大弹性水平位移(或层间位移),不宜大于该楼层两端弹性水平位移(或层间位移)平均值的1.2倍。

[高规]4.3.5条规定,楼层竖向构件的最大水平位移和层间位移,A、B级高度高层建筑均不宜大于该楼层平均值的1.2倍;且A级高度高层建筑不应大于该楼层平均值的1.5倍,B级高度高层建筑、混合结构高层建筑及复杂高层建筑,不应大于该楼层平均值的1.4倍。

[高规]4.6.3条规定,高度不大于150m的高层建筑,其楼层层间最大位移与层间之比(即最大层间位移角)Δu/h应满足以下要求:结构休系Δu/h限值框架1/550框架-剪力墙,框架-核心筒1/800筒中筒,剪力墙1/1000框支层1/10001.4 电算结果的判别与调整要点:PKPM软件中的SATWE程序对每一楼层计算并输出最大水平位移、最大层间位移角、平均水平位移、平均层间位移角及相应的比值,详位移输出文件WDISP.OUT。

但对于计算结果的判读,应注意以下几点:(1)若位移比(层间位移比)超过1.2,则需要在总信息参数设置中考虑双向地震作用; (2)验算位移比需要考虑偶然偏心作用,验算层间位移角则不需要考虑偶然偏心(3)验算位移比应选择强制刚性楼板假定,但当凸凹不规则或楼板局部不连续时,应采用符合楼板平面内实际刚度变化的计算模型,当平面不对称时尚应计及扭转影响(4)最大层间位移、位移比是在刚性楼板假设下的控制参数。

构件设计与位移信息不是在同一条件下的结果(即构件设计可以采用弹性楼板计算,而位移计算必须在刚性楼板假设下获得),故可先采用刚性楼板算出位移,而后采用弹性楼板进行构件分析。

(5)因为高层建筑在水平力作用下,几乎都会产生扭转,故楼层最大位移一般都发生在结构单元的边角部位2.周期比:2.1 名词释义:周期比即结构扭转为主的第一自振周期(也称第一扭振周期)Tt与平动为主的第一自振周期(也称第一侧振周期)T1的比值。

周期比主要控制结构扭转效应,减小扭转对结构产生的不利影响,使结构的抗扭刚度不能太弱。

因为当两者接近时,由于振动藕连的影响,结构的扭转效应将明显增大。

2.2 相关规范条文的控制:[高规]4.3.5条规定,结构扭转为主的第一自振周期Tt与平动为主的第一自振周期T1之比(即周期比),A级高度高层建筑不应大于0.9;B级高度高层建筑、混合结构高层建筑及复杂高层建筑不应大于0.85。

[高规]5.1.13条规定,高层建筑结构计算振型数不应小于9,抗震计算时,宜考虑平扭藕连计算结构的扭转效应,振型数不小于15,对于多塔楼结构的振型数不应小于塔楼数的9倍,且计算振型数应使振型参与质量不小于总质量的90%。

2.3 电算结果的判别与调整要点:(1).计算结果详周期、地震力与振型输出文件。

因SATWE电算结果中并未直接给出周期比,故对于通常的规则单塔楼结构,需人工按如下步骤验算周期比:a)根据各振型的两个平动系数和一个扭转系数(三者之和等于1)判别各振型分别是扭转为主的振型(也称扭振振型)还是平动为主的振型(也称侧振振型)。
