微结构导光板在LED照明中应用探索一、微结构导光板技术概述微结构导光板是一种新型的光学元件，其设计基于微观结构的精确排列，用以控制光的传播路径。
这种技术在LED照明领域展现出了巨大的潜力，因其能够显著提高光效和降低能耗。
微结构导光板的设计和制造涉及到复杂的光学、材料科学以及精密工程等多个领域。
1.1 微结构导光板的基本原理微结构导光板的核心原理是利用微观结构对光线进行有效的控制和引导。
这些结构通常以周期性排列的方式存在，能够通过折射、反射和散射等光学现象，将光线按照预定的路径进行传输。
1.2 微结构导光板的设计要素设计微结构导光板时，需要考虑多个要素，包括但不限于结构的尺寸、形状、排列方式以及材料特性等。
这些要素共同决定了导光板的光学性能和应用效果。
1.3 微结构导光板的制造工艺微结构导光板的制造工艺通常较为复杂，涉及到精密的模具设计、材料选择以及成型技术。
随着制造技术的进步，如3D打印等，微结构导光板的生产变得更加灵活和高效。
二、微结构导光板在LED照明中的应用LED照明因其高能效、长寿命和环境友好等特性，已成为照明市场的主流选择。
微结构导光板的应用，进一步提升了LED照明的性能和应用范围。
2.1 微结构导光板在LED照明中的作用微结构导光板在LED照明中主要起到以下几个作用：提高光的利用率、实现均匀照明、减少眩光、以及优化照明效果等。
2.2 微结构导光板的LED照明设计在设计LED照明系统时，微结构导光板的集成是一个关键环节。
设计师需要根据照明需求，合理规划导光板的结构参数和布局，以达到最佳的照明效果。
2.3 微结构导光板的LED照明效果评估评估微结构导光板在LED照明中的效果，需要考虑多个指标，如光效、均匀性、色温和显色性等。
通过实验和模拟，可以对导光板的性能进行全面的测试和优化。
三、微结构导光板技术的发展趋势与挑战随着技术的不断进步，微结构导光板在LED照明领域的应用前景广阔，但也面临着一些挑战。
导光板的详细介绍
导光板（Light Guide）简介和制作流程2010-12-16 08:59导光板的介绍和制作工艺导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。
导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
TV背光模组之导光板简介

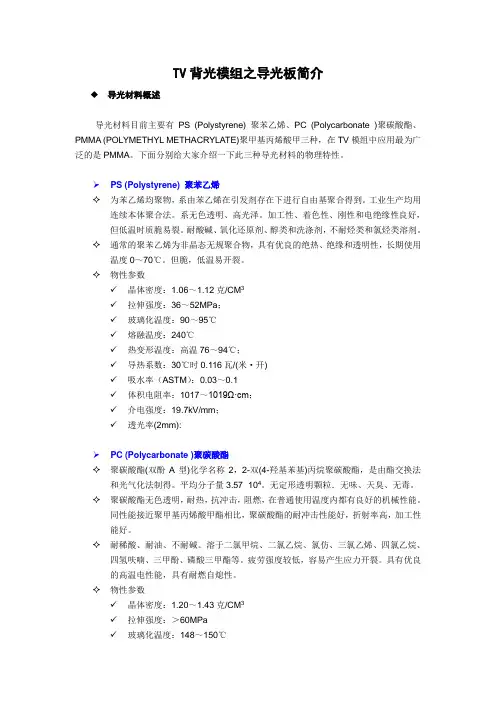

TV背光模组之导光板简介◆导光材料概述导光材料目前主要有PS (Polystyrene) 聚苯乙烯、PC (Polycarbonate )聚碳酸酯、PMMA (POLYMETHYL METHACRYLATE)聚甲基丙烯酸甲三种，在TV模组中应用最为广泛的是PMMA。
下面分别给大家介绍一下此三种导光材料的物理特性。
PS (Polystyrene) 聚苯乙烯✧为苯乙烯均聚物，系由苯乙烯在引发剂存在下进行自由基聚合得到。
工业生产均用连续本体聚合法。
系无色透明、高光泽。
加工性、着色性、刚性和电绝缘性良好，但低温时质脆易裂。
耐酸碱、氧化还原剂、醇类和洗涤剂，不耐烃类和氯烃类溶剂。
✧通常的聚苯乙烯为非晶态无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0～70℃。
但脆，低温易开裂。
✧物性参数✓晶体密度：1.06～1.12克/CM3✓拉伸强度：36～52MPa；✓玻璃化温度：90～95℃✓熔融温度：240℃✓热变形温度：高温76～94℃；✓导热系数：30℃时0.116瓦/(米·开)✓吸水率（ASTM）：0.03～0.1✓体积电阻率：1017～1019Ω·cm；✓介电强度：19.7kV/mm；✓透光率(2mm):PC (Polycarbonate )聚碳酸酯✧聚碳酸酯(双酚A型)化学名称2，2-双(4-羟基苯基)丙烷聚碳酸酯，是由酯交换法和光气化法制得。
平均分子量3.57×104。
无定形透明颗粒．无味、天臭、无毒。
✧聚碳酸酯无色透明，耐热，抗冲击，阻燃，在普通使用温度内都有良好的机械性能。
同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好。
✧耐稀酸、耐油、不耐碱。
溶于二氯甲烷、二氯乙烷、氯仿、三氯乙烯、四氯乙烷、四氢呋喃、三甲酚、磷酸三甲酯等。
疲劳强度较低，容易产生应力开裂。
具有优良的高温电性能，具有耐燃自熄性。
✧物性参数✓晶体密度：1.20～1.43克/CM3✓拉伸强度：＞60MPa✓玻璃化温度：148～150℃✓熔融温度：220-230℃✓热变形温度：高温135℃/低温-45℃(1．82MPa)✓热澎胀系数(ISO 11359-2)：（23-55℃）0.6✓吸水率（ASTM）：0.1～0.3✓体积电阻率：1014～1015Ω·cm✓介电强度(IEC 60243-1)：32kV/mm✓透光率（2mm）：89%PMMA (POLYMETHYL METHACRYLATE)聚甲基丙烯酸甲✧高度透明的无定形热塑性聚合物，✧耐碱、耐稀酸、耐水溶性无机盐、烷烃和油脂。
导光板行业定义及分类
导光板行业定义及分类
导光板是一种利用光学级亚克力或PC板材制成的高科技产品，通过内部特殊的线条结构，使得入射面的光线能够穿过板材，并在板材表面以均匀的方式发散出去。
这样可以最大限度地减少能量的损失和反射，并达到更加均匀柔和的光斑效果。
导光板的设计原理源于笔记本电脑的液晶显示屏，利用线光源转变为面光源的技术，将光线高效地折射和均匀地发光。
导光板的分类根据不同的应用场景和光源类型有多种类型。
其中包括：
1. 微结构型导光板：采用纤维或小凸起等微结构设计，使光线在不断折迭反射的过程中，达到与导光板平行方向输出。
2. 大面积导光板：适用于需要大尺寸照射的场景，如大型广告牌、灯箱等。
3. 非均匀透光型导光板：适用于需要突出视觉重点并增强立体感的场景，如汽车仪表盘、按钮指示灯等。
导光板的应用非常广泛，普遍应用于各种LED照明领域和显示屏幕中，如电视、平板、手持设备等。
同时，在装饰、商业展示和户外广告牌等领域也有广泛应用。
由于导光板具有均匀照射、高效能和可变形性等特点，因此在未来的发展中还将继续得到广泛应用。
导光板的原理
导光板的原理
答案：

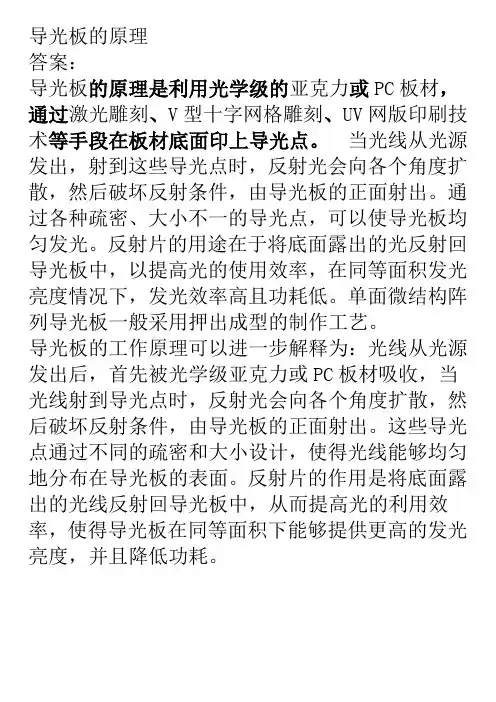

导光板的原理是利用光学级的亚克力或PC板材，通过激光雕刻、V型十字网格雕刻、UV网版印刷技术等手段在板材底面印上导光点。
当光线从光源发出，射到这些导光点时，反射光会向各个角度扩散，然后破坏反射条件，由导光板的正面射出。
通过各种疏密、大小不一的导光点，可以使导光板均匀发光。
反射片的用途在于将底面露出的光反射回导光板中，以提高光的使用效率，在同等面积发光亮度情况下，发光效率高且功耗低。
单面微结构阵列导光板一般采用押出成型的制作工艺。
导光板的工作原理可以进一步解释为：光线从光源发出后，首先被光学级亚克力或PC板材吸收，当光线射到导光点时，反射光会向各个角度扩散，然后破坏反射条件，由导光板的正面射出。
这些导光点通过不同的疏密和大小设计，使得光线能够均匀地分布在导光板的表面。
反射片的作用是将底面露出的光线反射回导光板中，从而提高光的利用效率，使得导光板在同等面积下能够提供更高的发光亮度，并且降低功耗。
导光板的工作原理

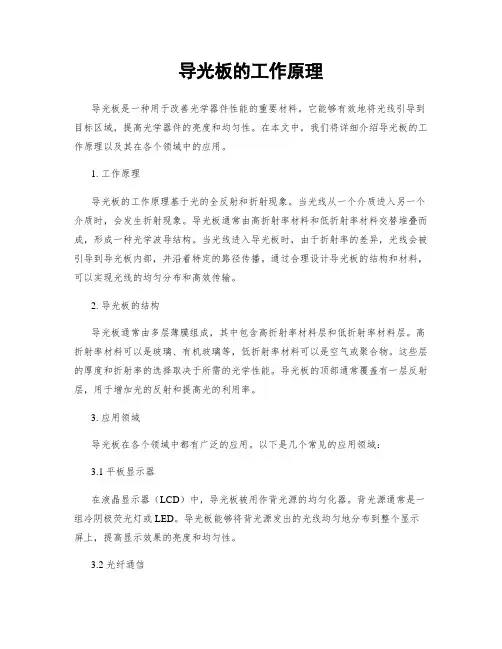

导光板的工作原理导光板是一种用于改善光学器件性能的重要材料。
它能够有效地将光线引导到目标区域，提高光学器件的亮度和均匀性。
在本文中，我们将详细介绍导光板的工作原理以及其在各个领域中的应用。
1. 工作原理导光板的工作原理基于光的全反射和折射现象。
当光线从一个介质进入另一个介质时，会发生折射现象。
导光板通常由高折射率材料和低折射率材料交替堆叠而成，形成一种光学波导结构。
当光线进入导光板时，由于折射率的差异，光线会被引导到导光板内部，并沿着特定的路径传播。
通过合理设计导光板的结构和材料，可以实现光线的均匀分布和高效传输。
2. 导光板的结构导光板通常由多层薄膜组成，其中包含高折射率材料层和低折射率材料层。
高折射率材料可以是玻璃、有机玻璃等，低折射率材料可以是空气或聚合物。
这些层的厚度和折射率的选择取决于所需的光学性能。
导光板的顶部通常覆盖有一层反射层，用于增加光的反射和提高光的利用率。
3. 应用领域导光板在各个领域中都有广泛的应用。
以下是几个常见的应用领域：3.1 平板显示器在液晶显示器（LCD）中，导光板被用作背光源的均匀化器。
背光源通常是一组冷阴极荧光灯或LED。
导光板能够将背光源发出的光线均匀地分布到整个显示屏上，提高显示效果的亮度和均匀性。
3.2 光纤通信在光纤通信系统中，导光板被用作耦合器和分束器。
它能够将光线从一根光纤引导到另一根光纤，实现信号的传输和分配。
3.3 照明导光板在LED照明中起着关键作用。
LED光源通常是点光源，导光板能够将点光源发出的光线均匀分布到整个照明区域，提高照明效果的均匀性和亮度。
3.4 摄影和摄像在摄影和摄像领域，导光板可以用作软盒或光罩的材料。
它能够将光线均匀地散射和扩散，减少阴影和提高拍摄效果的柔和性。
4. 导光板的优势和挑战导光板具有以下优势：4.1 高亮度：导光板能够将光线均匀分布到目标区域，提高光学器件的亮度。
4.2 均匀性：导光板能够消除光线的不均匀分布，提高光学器件的均匀性。
亚克力导光板规格
亚克力导光板规格亚克力导光板是一种用于照明和显示领域的新型材料，其规格对于产品的性能和应用起着重要的作用。
本文将从厚度、尺寸、透光率和耐候性四个方面介绍亚克力导光板的规格。
一、厚度：亚克力导光板的厚度通常在2mm至10mm之间。
较薄的导光板适用于小尺寸的照明产品，如手电筒、指示灯等；较厚的导光板则常用于大尺寸的照明设备，如LED面板灯、广告牌等。
厚度的选择应根据具体产品的需求和设计要求进行。
二、尺寸：亚克力导光板的尺寸可以根据客户的需求进行定制。
常见的导光板尺寸有1200mm*600mm、1200mm*1200mm、600mm*600mm等。
在选择尺寸时，需要考虑到产品的实际应用场景和安装要求，确保导光板能够完美适配，并提供良好的照明效果。
三、透光率：亚克力导光板的透光率是衡量其光学性能的重要指标之一。
一般来说，亚克力导光板的透光率在80%以上。
高透光率的导光板能够更好地传导光线，提供均匀柔和的照明效果。
在选择导光板时，透光率是需要关注的重要参数之一。
四、耐候性：亚克力导光板具有良好的耐候性能，能够在户外环境下长期使用而不发生变色或变黄。
这使得亚克力导光板广泛应用于户外照明和广告牌等领域。
在选择导光板时，需要关注其耐候性能，以确保产品具有长寿命和稳定的照明效果。
总结：亚克力导光板的规格对于产品的性能和应用至关重要。
在选择导光板时，需要考虑厚度、尺寸、透光率和耐候性等因素，以满足产品的实际需求和设计要求。
通过合理选择规格，可以获得良好的照明效果和使用体验。
以上是关于亚克力导光板规格的介绍，希望对您有所帮助。
如果您对亚克力导光板还有其他疑问或需求，请随时与我们联系。
感谢您的阅读！。
导光板的工作原理
导光板的工作原理导光板是一种用于光学显示器件中的重要元件，它能够将背光源发出的光线均匀地分布到整个显示屏上，提供良好的亮度和视觉效果。
导光板的工作原理主要涉及光的折射、反射和散射等光学现象。
普通来说，导光板由透明材料制成，如聚甲基丙烯酸甲酯（PMMA）或者聚碳酸酯（PC）等。
它通常具有矩形或者圆形的形状，并且厚度相对较薄。
导光板的工作原理可以简单地描述为以下几个步骤：1. 光源发光：背光源（如冷阴极荧光灯或者LED）发出光线，通常是白色光。
2. 光线进入导光板：光线从背光源射入导光板的一侧。
导光板的一侧通常被称为入射面，而另一侧则被称为出射面。
3. 光的折射和反射：由于导光板的折射率高于周围空气的折射率，光线在导光板内部发生折射。
折射会使光线的传播方向发生改变。
在导光板内部，光线会多次发生折射和反射，从而改变其传播路径。
4. 光的散射：导光板内部通常添加了一层散射剂，它能够将光线进行散射，使得光线能够更加均匀地分布到整个导光板上。
散射剂可以是弱小的颗粒或者表面微结构。
5. 光线出射：经过多次折射、反射和散射后，光线最终从导光板的出射面射出，照亮整个显示屏。
导光板的出射面通常覆盖着液晶层或者其他显示材料，以实现图象显示。
导光板的工作原理可以通过光学摹拟和数值摹拟进行研究和优化。
通过调整导光板的材料、厚度、入射面和出射面的形状等参数，可以改变光线的传播路径和分布，从而提高显示屏的亮度均匀性和视觉效果。
总之，导光板通过光的折射、反射和散射等光学现象，将背光源发出的光线均匀地分布到整个显示屏上，实现良好的亮度和视觉效果。
它是光学显示器件中不可或者缺的组成部份。
