超声波探伤仪USM33技术参数
支柱绝缘子超声波探伤
D.3.4 确定探伤灵敏度
a) 自动调整
将探头置于被检查部位，找出最强反射底波，长按旋钮，将菜单栏从通道
退出，转到闸门移位栏，单击选中。转动旋钮移动闸门套住底波，按自动增益
键调至 80%波高。
b) 手动调整
支柱绝缘子和瓷套探伤灵敏度可以根据以下公式计算：
(瓷瓶外径－40mm)/10＝支柱绝缘子底波与 40mm 深度下φ1 孔的分贝差
图 8 爬波半波高度法测缺陷长度 A.4.6 爬波实测证明，高强瓷,中强瓷之间的声速差异典型波型情况:见图9、10、11
图 9 无缺陷时示波屏基本无波 图 10 裂纹距探头裂纹距探头 15mm 处 图 101 裂纹距探头裂纹距探
1mm 裂纹反射波型
电网在役支柱绝缘子及瓷套超声波探伤 工艺方法
中华人民共和国电力行业标准 《电网在役支柱绝缘子及瓷套超声波检验技术导则》
编写组 2008．12
1
参加编写单位和人员
华东电力试验研究院有限公司 徐州电力试验中心 河南电力试验研究院 苏州热工研究院有限公司 国家电网江苏徐州供电公司
蒋云杨菁 王维东 蔡红生 汪 毅 刘勇 唐成立
支柱绝缘子及瓷套超声波专用探伤仪瓷支柱绝缘子和瓷套超声波检验工艺
4
一． 技术规格 1.1.1 仪器的性能测试方法应符合 JB/T 9214 的规定，测试周期为 1 年。 1.1.2 仪器的工作频率范围至少为 1～6 MHz。 1.1.3 仪器的实时实采样频率不小于 100 MHz。 1.1.4 仪器可记录波形应≥500 幅。 1.1.5 仪器显示刷新率应≥60HZ。 1.1.6 仪器可测声速范围：400～20000m/s。 1.1.7 仪器必须配有标准的通信接口，如 USB 接口，可通过界面程序与 计算机进行数据和波型交换，也可直接与打印机相连。 1.1.8 仪器所配对比试块应符合本导则附录 A 所列技术条件要求。

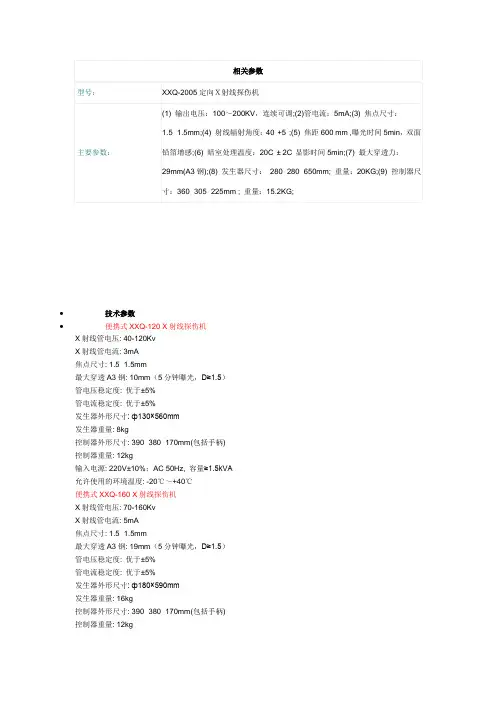

探伤机参数
•技术参数•便携式XXQ-120 X射线探伤机X射线管电压: 40-120KvX射线管电流: 3mA焦点尺寸: 1.5×1.5mm最大穿透A3钢: 10mm（5分钟曝光，D≥1.5）管电压稳定度: 优于±5%管电流稳定度: 优于±5%发生器外形尺寸: ф130×560mm发生器重量: 8kg控制器外形尺寸: 390×380×170mm(包括手柄)控制器重量: 12kg输入电源: 220V±10%；AC 50Hz, 容量≥1.5kVA 允许使用的环境温度: -20℃～+40℃便携式XXQ-160 X射线探伤机X射线管电压: 70-160KvX射线管电流: 5mA焦点尺寸: 1.5×1.5mm最大穿透A3钢: 19mm（5分钟曝光，D≥1.5）管电压稳定度: 优于±5%管电流稳定度: 优于±5%发生器外形尺寸: ф180×590mm发生器重量: 16kg控制器外形尺寸: 390×380×170mm(包括手柄)控制器重量: 12kg输入电源: 220V±10%；AC 50Hz, 容量≥2.0kVA 允许使用的环境温度: -20℃～+40℃便携式XXQ-200 X射线探伤机X射线管电压: 120—200KvX射线管电流: 5mA焦点尺寸: 1.5×1.5mm最大穿透A3钢: 29mm（5分钟曝光，D≥1.5）管电压稳定度: 优于±5%管电流稳定度: 优于±5%发生器外形尺寸: 285×285×650mm(包括手柄) 发生器重量: 23kg控制器外形尺寸: 390×380×170mm(包括手柄) 控制器重量: 12kg输入电源: 220V±10%；AC 50Hz, 容量≥2.5kVA 允许使用的环境温度: -20℃～+40℃便携式XXQ-250 X射线探伤机X射线管电压: 150—250KvX射线管电流: 5mA焦点尺寸: 2.0×2.0mm最大穿透A3钢: 39mm（5分钟曝光，D≥1.5）管电压稳定度: 优于±5%管电流稳定度: 优于±5%发生器外形尺寸: 330×330×750mm(包括手柄) 发生器重量: 34kg控制器外形尺寸: 390×380×170mm(包括手柄) 控制器重量: 12kg输入电源: 220V±10%；AC 50Hz, 容量≥3.6kVA 允许使用的环境温度: -20℃～+40℃便携式XXQ-300 X射线探伤机X射线管电压: 170—300KvX射线管电流: 5mA焦点尺寸: 3.5×3.5mm最大穿透A3钢: 50mm（5分钟曝光，D≥1.5）管电压稳定度: 优于±5%管电流稳定度: 优于±5%发生器外形尺寸: 330×330×840mm发生器重量: 40kg控制器外形尺寸: 390×380×170mm控制器重量: 12kg输入电源: 220V±10%；AC 50Hz, 容量≥3.6kVA 便携式XXQ-320 X射线探伤机X射线管电压: 170—320KvX射线管电流: 5mA焦点尺寸: 2.5×2.5mm最大穿透A3钢: 60mm（5分钟曝光，D≥1.5）管电压稳定度: 优于±5%管电流稳定度: 优于±5%发生器外形尺寸: 320×320×820mm发生器重量: 43kg控制器外形尺寸: 390×380×170mm(包括手柄)控制器重量: 12kg输入电源: 220V±10%；AC 50Hz, 容量≥3.6kVA•主要特点•便携式X射线机分为XXQ\XXG\XXH三大系列,XXQ与XXG为定向辐射，XXH为周向辐射，其中定向辐射中XXQ为玻璃管，机器型号从XXQ1205-XXQ3205；XXG为陶瓷管，机器型号从XXG1605-XXG2505；而XXH周向辐射玻璃管与陶瓷管均有，机器型号从1205-3005。
超声波探伤仪说明书
数字式超声波探伤仪使用说明书目录第1章简介 (1)第2章仪器介绍 (4)第3章菜单条详介 (8)3.1设定探头参数 (9)3.2设定检波方式、回波显示方式、探头收发状况、发射脉冲宽度、带通选择 (10)3.3设定或测量材料声速 (11)3.4设定或测量零点 (12)3.5设定或测量K值 (13)3.6设定补偿判废定量测长搜索增量的dB数 (14)3.7制作AVG或DAC曲线 (15)3.8设定距离—增益提升参数 (16)3.9开/关失波门启/停界面波功能微调界面波零点改变声程标尺设定抑制..173.10探伤及存回波图 (18)3.11动态波形描绘、存动态波形描绘图底波锁定切换 (19)3.12B扫、存B扫记录图 (20)3.13测厚度、存测厚数据 (21)3.14回放以前记录的波形和当时的参数、时间 (22)3.15设定时钟 (23)3.16快速设定探伤参数 (24)3.17系统设定 (25)第4章基本操作方法详介 (26)4.1电源 (26)4.2开/关机 (26)4.3波门 (26)4.4选择探伤文件 (27)4.5参数、状态设置 (27)4.6探伤 (32)4.7B扫功能 (34)4.8测量厚度 (34)第5章向PC机传送数据 (36)第6章注意事项 (37)第7章初学者基本知识 (39)7.1超声波探伤原理 (39)7.2仪器基本操作 (40)7.3如何尽快使用探伤仪 (41)7.4常用材料声速 (43)7.5部份国家标准 (43)第1章简介本机是一款高性价比的数字式超声波探伤仪，它能快速低成本地探测工件内部裂缝，夹杂，气孔，疏松等多种缺陷，广范用于机械制造，钢结构，化工设备，造船，压力容器等领域进行质量控制的有力工具。
它较好地解决了有些数字式仪器操作不方便的问题，本机只设一级主菜单，故不用为了改变一个参数，而要记住主、子菜单之间的关系，而且有一个专用编码旋钮可非常方便地改变菜单号。
仪器调好后，在探伤时不需改变菜单号就能改变声程、增益、延时、移动闸门等功能，因此提高了探伤效率。

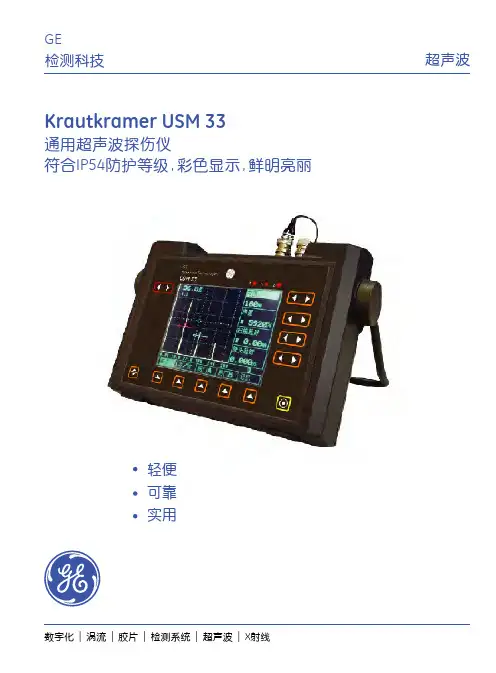

Krautkramer USM 33 通用超声波探伤仪 说明书
ＧＥ 检测科技超声波Krautkramer USM 33通用超声波探伤仪符合ＩＰ５４防护等级，彩色显示，鲜明亮丽轻便可靠实用数字化 ｜ 涡流 ｜ 胶片 ｜ 检测系统 ｜ 超声波 ｜ Ｘ射线 ©２００６ 通用电气公司。
版权所有。
ＧＥＩＴ－２０１３３ＣＮ（１１／０６）本公司保留不事先通知而进行技术修订的权利。
技术参数测量范围 最小： ０－０．５ｍｍ＋１０％（钢）， ０－０．０２＂＋１０％（钢） 最大： ０－９，９９９ｍｍ＋１０％（钢）， ０－３９０＂＋１０％（钢） 频率范围在０．５－２０ＭＨｚ自由匹配声速 １，０００ ｔｏ １５，０００ｍ／ｓ，４０ ｔｏ６００ ｉｎｃｈ／ｍｓ步距可调，最小步距１ｍ／ｓ，０．１ ｉｎｃｈ／ｍｓ 扫描延时－１０￣１，０００ｍｍ， －０．３ ｔｏ ４０＂ （３４０μｓ）探头延时０－２００μｓ自动校准通过两个已知参考回波自动校准声速和探头延时脉冲强度２２０ｐＦ，１ｎＦ衰减５０欧姆５００欧姆（双晶探头１，０００欧姆）脉冲重复频率自动优化设置频率范围 （－３ｄＢ）自动匹配增益 ０－１１０ｄＢ，范围内可调节增益步距０．５／１／２／６／１２ｄＢ 用户可调检波方式全波，正半波，负半波，射频（测量范围小于５０ｍｍ） 监控闸门２个独立的监控闸门，起点和宽度在整个范围可调，报警门限为１０－９０％显示器高度在１％段内可调节，报警信号通过ＬＥＤ或蜂鸣器报警器，通过闸门控制波形放大范围测量分辨率在９９，９９ｍｍ范围内为０．０１ｍｍ在１００至９９９，９ｍｍ范围内为０．１ｍｍ超过１０００ｍｍ范围为１ｍｍ通过Ａ扫描图像评估：０．５％的调节范围波幅显示按屏幕的％比显示ＵＳＭ３３的ＤＡＣ ｄＢ读数显示方式水平声程，距离，深度，闸门内放大显示，用户自定义４点测量值一行同时显示，Ａ扫描图像放大显示可以自由设置Ａ扫描功能手动或自动Ａ扫描，回波可通过包洛线动态显示显示颜色模式多种显示模式可调ＤＡＣ （功能）距离－振幅－曲线（ＤＡＣ）最多１０个参考回波，距离通过增益可调的４条附加曲线，显示尺寸和分辨率１１６ｍｍ×８７ｍｍ（宽×高）３２０×２４０像素Ａ１Ａ扫描图象尺寸和分辨率１６ｍｍ ｘ ８０ｍｍ，３２０ ｘ ２２０像素测量单位ｍｍ， 英寸数据存储２００条仪器设置参数，能够存储Ａ扫描图像，并能够调用或输出到计算机文件操作通过英文或中文显示字幕，并通过文件存储Ａ扫描图像，测量数据和参数设置打印机接口ＨＰ ＤＪ １２００（ＤｅｓｋＪｅｔ） ＨＰ ＬＪ１０１２（ＬａｓｅｒＪｅｔ）， ＥＰＳＯＮ ＦＸ／ＬＸ， ＳＥＩＫＯ ＤＰＵＲＳ ２３２ 接口通过ＲＳ ２３２接口跟计算机通讯探头连接器２ ｘ Ｌｅｍｏ １ ｏｒ ＢＮＣ显示语言中文，英文电池能够实时显示锂电池电池电量状态电源／充电通过外部供电（８５－２６５Ｖ交流）；操作电压： ６ － １２ Ｖ直流功率： 最大９Ｗ，与调整值有关重量１．８ｋｇ包括电池尺寸１７５ｍｍ ｘ ２３０ｍｍ ｘ ７６ｍｍ （长ｘ宽ｘ高）应用环境防护等级： ＩＰ ５４冲击试验根据ＩＥＣ６００６８－２－２７Ｅａ １５ｇ１１ｍｓ，半正弦波，每个轴向３次振动试验根据ＩＥＣ６００６８－２－６Ｆｃ；５－１５０Ｈｚ，２ｇ，１Ｏｃｔ／ｍｉｎ，正弦波，每个轴向３次运行温度：０－６０℃；３２－１４０°Ｆ（特殊要求可达－１０℃；１４°Ｆ）储存温度：－２０－６０℃；４－１４０°Ｆ数据记录器 能够快速方便的存储测量数据存储容量５，０００读数，２０个报告 可存储读数声程，闸门内的声程差，波幅（％－ＬＳＨ，ｄＢ－门限，ｄＢ－曲线，％－曲线，ＥＲＧ）存储行数： 最多 ５０００ （线性数据一列），编号索引列数： 最多 ２６， 索引： Ａ， ．．．， Ｚ赠送品１，可从以下型号探头中任选一种ＳＡＣ ４５－４ １００６６６９；ＳＡＣ ６０－４ １００８４４６；ＳＡＣ ７０－４ １００８４４８；ＳＡＣ ４５－２ １００６６７０；ＳＡＣ ６０－２ １００８４４７；ＳＡＣ ７０－２ １００８４４９．２，一根２ｍ长的探头连接线。
超声波探伤仪性能指标
自动计算焊缝等工件中裂缝的高度
抑制的特点
线性抑制，不影响仪器的垂直线性等指标
屏幕保护
省电，延长电池供电时间
与探头的匹配
仪器提供两档发射强度、四档匹配阻尼
匹配国内外各种的探头
以获得最佳的灵敏度、分辨力，且防止接收波形的失真
曲面修正
适用于内、外曲面的检测
根据曲面的直径自动修正缺陷位置的检测结果
数据的存储
快捷通道
10个快捷通道
可预存10个通道探伤参数
可编辑、存储、调用、浏览
快捷通道的编号显示在波形区的前面，清晰的反黑体字符表示
配合快速地更换探头，免去繁琐的仪器调节过程
参数、探伤报告
最多可存储1000套探伤报告（含波形）
波形可调用出来，显示在屏幕的背景上，同实时波形对比
可存储、调用、浏览、打印、通讯；
DAC曲线
（见图A）
距离波幅曲线，最多可记录99个点
每个点可编辑、删除，可插入点
三条附加的曲线（如评定线、定量线、判废线）
可选择折线连接各点、平滑的曲线连接各点
根据dB、范围等的改变而移动
可创建、编辑、存储、删除、调用
AVG曲线
（见图B）
适合锻件等工件的探伤
只需记录一个参考点
可根据参考点的平底孔直径，获得其他当量的AVG曲线
2. 220V交流电(配电源适配器)
充电器
（电源适配器）
可边充电、边连接仪器工作
环境温度
-30℃～60℃
尺寸
250mm×186mm×59mm
重量
约2Kg
将实时的波形与背景上的波形对比
标定
可自动标定直探头的零值
自动标定斜探头的零值、K值（折射角）
超声波探伤仪技术参数
超声波探伤仪技术参数南京七星 超声波探伤仪，DUT-760 用途■ 真彩数显：高清进口彩色(真彩TFT)液晶显示,不受现场环境影响,色彩、亮度任意调节。
■ 超大屏显：运用放大模式，A 型回波显示区域可覆盖整个屏幂。
■ 超薄超轻：全SMT 技术、PDA 电路设计、测量精度高、重复性好、故障率低、性能更胜一筹。
■ 功能强大：内置大容量存储，可预置16个通道的曲线和参数。
参数与波形可存储达1000幅以上，永不丢失。
■ 探伤灵活：内置合成基准，内存多种国家探伤标准和部颁探伤标准，内存实时跟踪闸门，DAC 门、屏幕冻结计算、包络回波、AVG 曲线等，探伤得心应手。
■ 操作简易：全中文界面提示，操作简便易学。
翻页菜单，升级容易，见字操作，无需培训。
■ 兼容性好：可同时接打印机、计算机等外围设备，进行探伤报告的打印和探伤数据的传输。
■ 探伤模式：首家独创小屏调节、大屏探伤，探伤工作轻松自如。
■ 电池模式：可拆卸式锂电池，不需打开仪器更换电池(同手机)。
■ 整机重量：仪器重量轻，1.2Kg(带电池)，携带使用轻松自如。
16个独立探伤通道，自动存储探伤参数；1000幅以上波形和定量参数存储；自动跟踪阀门，缺陷回波参数实时显示；自动测试仪器、探头性能；自动测量材料声速和厚度；K 值自动计算、前沿自动扣除；二、三次波缺陷深度根据板厚自动计算；DAC 、AVG 曲线自动生成；DAC 、AVG 随声程、增益改变而改变； 数据可自动输入和人工手动快速输入；刻度可调为全刻度、半刻度、清晰刻度；万年时钟，自动记录工作时间报告日期；DAC 进波门和失波门，连续可调；内存多种国标和部标； 回波包络峰值记忆； 屏幕冻结计算功能； 自动显示闸门内高值； 大屏随意转换小屏，探伤得心应手； 回波显示区域可覆盖整个屏幕； 屏幕亮度、色彩、底色自由选择； 低电压报警和自动关机保护； 可同时连接计算机、打印输出；通讯标准化、打印报告格式化； 拆卸式锂电池（同手机）∙增益范围：0～100dB 检测范围：0～6000mm ∙垂直线性：≤3% 水平线性：≤0.1% ∙分 辨 率：≥42dB 灵敏度余量：≥60dB ∙动态范围：≥32dB 平均电噪：≤10% ∙ 整机重量：≤1.2Kg。
超声波探伤仪详细参数
SUB100超声波探伤仪SUB100型超声波探伤仪性能特点：☆DAC曲线自动生成，取样点不受限制，并可进行补偿与修正☆发射脉冲频率可调，最大可达1000次/秒☆10个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块☆可处理最大6米量程的回波信号☆5.7寸TFT彩屏显示，用户可以按照环境自行设备屏幕颜色☆单探头、双探头、穿透等多种探伤工作方式☆正半波、副半波、全波、射频共4种检波方式☆具有双闸门捕捉波形功能☆实时检索缺陷最高波，记录缺陷最大值☆对缺陷回波进行波峰轨迹描绘、波峰记忆等功能，辅助对缺陷定性判断☆可设置闸门、曲线的进波、失波等多种条件的声光报警☆主菜单，子菜单在同一窗口显示。
一目了然，操作简单，方便寻找☆主要功能均通过快捷键实现快速进入，飞梭旋轮方便快速调整设置☆数据可通过USB2.0接口导入计算机☆大容量锂电池可保证续航20个小时以上，可随时更换电池☆主机工作时可给电池充电☆可用腕带单手持机操作，也可通过背带挂在胸前操作☆防护等级IP53，可在滴水环境或小雨中使用SUB100超声波探伤仪技术参数：检测范围：0－6000mm声速范围：1000－9999m/s增益范围：0dB－110dB显示延迟：-20μs－＋3400μs探头零偏：0μs－99.99μs工作频率：0.2-10MHz电噪声水平：≤10％探头阻尼：100Ω、150Ω、200Ω、500Ω共4档可调重复频率：10－1000Hz灵敏度余量：＞62dB分辨力：＞40dB（5P14）线性抑制：0－80％（数字抑制）垂直线性误差：≤3％水平线性误差：≤0.1％动态范围：≥32dB秒冲类型：方波秒冲强度：固定秒冲宽度： 50－300ns环境温度：-10℃－50℃环境湿度：20％－95％RH。
超声波探伤仪介绍
超声波探伤仪介绍NKC/VSM-360数字超声波探伤仪能够快速便捷、无损伤、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。
它是无损检测行业的必备仪器。
自动化功能●自动校准：自动测试探头零点、K值、前沿及材料声速；●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；●自由切换三种标尺（深度d、水平p、距离s），满足不同的探伤标准要求和探伤工程师的标尺使用习惯；●自动增益：自动将波形调至屏高的80%，大大提高了探伤效率；●自动录制探伤过程并可以进行动态回放；●自动φ值计算：直探头锻件探伤，找准缺陷高波自动换算孔径ф值；●自动DAC、AVG曲线自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿，满足任意探伤标准；●自动分析并显示回拨参数放大接收●硬件实时采样：150MHz，波形高度保真●闸门信号：单闸门、双闸门，峰值或边缘读数●增益调节：手动调节110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步进）或自动调节至屏高的80%探伤功能●曲线包络和波峰记忆：实时检索并记录缺陷高波●φ值计算：直探头锻件探伤找准缺陷高波自动换算●动态录制：实时动态录制波形，并可存储、回放●缺陷定位：实时显示水平值L、深度值H、声程值S●缺陷定量：实时显示SL、EL、GL、RL定量值●实时显示孔状缺陷Φ值●缺陷定性：通过波形，人工经验判断●曲面修正：曲面工件探伤，修正曲率换算●B型扫描：实时扫查，描述缺陷横切面声光报警●闸门报警：进波报警、失波报警●DAC报警：自由设置SL、EL、GL、RL报警数据存储●10个独立探伤通道(通道数量可根据用户需求扩展，最多扩展至300个），可存储预先调校好各类探头与仪器的组合参数，自由输入任意行业探伤标准，方便存储、调用、与计算机通讯;●内存300幅探伤波形及数据，实现存储、调出、打印、与计算机通讯传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波探伤仪USM33技术参数
检测范围
频率范围
声速范围
扫描延迟
探头延迟
自动校准
阻尼强度
衰减
脉冲重复频率增益
增益步进
检测模式
抑制
闸门监视器
测量分辨率
振幅显示
读数显示
A扫描功能
彩色显示功能DAC曲线
显示尺寸/分辨率
A扫描尺寸/分辨率
单位
数据存储
文件操作
打印机接口
输出
VGA输出
探头连接
语言
电池
电源
工作温度
尺寸
重量最小：0～0.5mm+10%(钢)
最大：0～9999mm+10%(钢)
0.5～20MHz自由匹配
1000～15000m/s，1m/s步进连续可调
-10～1000mm
0～200us
通过两个已知参考回波自动校准声速和探头延迟
200pF/1nF
50Ω、500Ω、1000Ω(在双晶探头)
自动优化设置
0～110dB连续可调
0.5/1/2/6/12dB
RF/全波/正/负半波整流
0～80%，线性
两个独立的闸门，，起点和宽度在整个范围可调，报警门限为10～90%显示器高度在1%段内可调节，报警信号通过LED或蜂鸣器报警器，通过闸门控制波形放大范围
0～99.99mm时为0.01mm
100～999.9mm时为0.1mm
1000mm以上为1mm，通过A扫描图像评估:0.5%的调节范围屏幕高的%比显示USM33的DAC dB
声程，距离，深度，闸门内放大显示，用户自定义4点测量值一行同时显示，A扫描图像放大显示可以自由设置
手动或自动A扫描，回波可通过包洛线动态显示
背景、波形、闸门、曲线和报警数值
距离-振幅-曲线(DAC)最多10个参考回波，距离通过增益可调的4条附加曲线，
116x87mm，320x240象素
116mmx80mm，320x220象素
毫米或英寸
200条仪器设置参数，能够存储A扫描图像，并能够调用或输出到计算机
通过英文或中文显示字幕，并通过文件存储A扫描图像，测量数据和参数设置
HP DJ 1200(DeskJet)、HP LJ1012(LaserJet)、EPSON FX/LX、SEIKO DPU
通过RS 232接口跟计算机通讯
可外接显示器
2xLemo 1或BNC接口
中文、英语
锂电池，可连续使用8小时，能够实时显示锂电池电池电量状态
通过外部供电(85-265V交流)；操作电压：6～12V直流；功率:
最大9W，与调整值有关
0～60℃
177mmx230mmx76mm
1.8Kg(包括电池)
带DAC 的便携式超声波探伤仪USM 33 标准配置: 便携箱仪器软包电源适配器/锂电池中文操作手册探头线
SAC45-4，4MHz/45度斜探头
SAC60-4，4MHz/60度斜探头
SAC70-4，4MHz/70度斜探头。
