便携式超声波探伤仪
超声波探伤仪
数字化超声波探伤仪
优点：
(1)检测速度快 数字化超声探伤仪一般都可自动检测、计算、记录，有些还能自动进行深 度补偿和自动设置灵敏度，因此检测速度快、效率高。 (2)检测精度高 数字化超声探伤仪对模拟信号进行高速数据采集、量化、计算和判别， 其检测精度可高于传统仪器检测结果。 (3)记录和档案检测 数字化超声探伤仪可以提供检测记录直至缺陷图像。 (4)可靠性高，稳定性好 数字化超声探伤仪可全面、客观地采集和存储数据，并对采集 到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，还可通过模式识
1
分类应用
A型显示是将接收到的超声信号处理成波形图像，根据波形的形 状可以看出被测物体里面是否有异常和缺陷在那里、有多大等， A型显示超声波探伤仪主要用于工业检测 B型显示是将并排很多条经过辉度处理的探测信息组合成的二维 的、反映出被测物体内部断层切面的"解剖图像"（医院里使用的 B超就是用这种原理做出来的）， B型显示超声波探伤仪适于观 察内部处于静态的物体 C型显示也是一种图象显示，探伤仪荧光屏的横坐标和纵坐标都 是靠机械扫描来代表探头在工件表面的位置。探头接收信号幅度
发展前景
随着电子技术和软件的进一步发展，数字化超声探伤 仪有着广阔的发展前景。相信在不久的将来，以图像显示 为主的探伤仪将会在工业检验中得到广泛应用。
目前，某些数字化超声探伤仪已具有简单的手动及扫 描功能，能示意性地显示被检工件的断面图像。随着技术
的描进成步像，，我使们探可伤在结1便果携像式医仪用器B超上一实样现直相观控可阵见的。B扫描和C扫
应用行业：
1电力 2钢结构 6石油 7 化工 12 高校 13 永磁
3 机械 8 铁路 14陶瓷
4钢铁工业 5锅炉与压力容器 9 航天航空 10 船舶 11管道 15 军工 16 科研院所
MUT600探伤仪使用说明书
MUT600使用说明书1简介MUT600是一款便携式、全数字式超声波探伤仪，能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。
既可以用于实验室，也可以用于工程现场。
本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
1.1 功能特点仪器特点全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先。
全数字真彩色液晶显示器，可根据环境选择背景色、波形颜色和菜单项颜色，液晶亮度可自由设定。
高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。
检测范围零界面入射~6000mm(钢中、纵波)，可连续调节发射脉冲脉冲幅度： 500V探头阻尼：100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求工作方式：直探头、斜探头、双晶探头、穿透探伤放大接收硬件实时采样：高分辨率10位AD转换器，采样速度160MHz，波形高度保真检波方式：正半波、负半波、全波、射频检波滤波频带(0.5~10)MHz，根据探头频率全自动匹配，无需手动设置。
闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数增益：总增益量110dB，设0、0.1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确。
闸门报警门位、门宽、门高任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。
数据存储10组探伤参数通道，可预先调校好各类探头和仪器的组合参数，自由设置各行业探伤标准；可存储1000幅探伤回波信号及参数，实现存储、读出及通过USB 接口传输。
探伤功能探伤标准：内置各行业常用探伤标准，直接调用，方便、快捷焊缝图示：可设置焊缝形态参数，探伤中直观显示焊缝图和缺陷在焊缝中的位置自动校准：探头零点和探头角度(K值)自动校准功能；声速自动测量功能波峰记忆：实时检索缺陷最高波，记录缺陷最大值Φ值计算：直探头锻件探伤找准缺陷最高波后自动计算、显示缺陷当量尺寸缺陷定位：实时显示缺陷水平、深度(垂直)、声程位置缺陷定量：缺陷当量dB值实时显示缺陷定性：通过回波包络波形，方便人工经验判断DAC/AVG：曲线自动生成，取样点不受限制，并可进行补偿与修正。
超声波探伤仪使用方法
名称数量
串行通讯电缆1条（9针）
USB通讯电缆1条（USB）
PC端通讯软件1套
打印机TP UP—NH一台
标准回波探头BH-50 1个
时代集团公司
7
第二章仪器技术参数及性能特点
2.1测量范围及测量误差
扫描范围：2.5 mm ~5000 mm
扫描分辨率：0.1mm (2.5mm ~100mm)
3.1.3.1使用交流供电设备供电
连接仪器
通过专用的交流适配器，把TUD210连接到交流电源。
注意：如果强行切断仪器电源(打开电池盒或拔出电源插头)，仪器将不能正常关机，
正确关断仪器，应按主机开关键。
3.1.3.2使用电池工作
使用电池供电时，请使用我们建议的电池产品。
放入电池
电池盒在仪器的背部，用螺丝刀打开电池仓盒盖，把电池放入电池仓内，将电池的插头插入电池的插座，
每条独立的信息。说明书目录结构到目录第四层，第四层往下的项目以黑体标题示出。
注意和说明标志
注意：注意标志指出操作中可能影响结果准确性的特性和特殊方面。
说明：注释可以包括参阅其它章节或某个功能的特别介绍。
项目列表
项目列表表现为下列形式
项目A
项目B
时代集团公司
6
…
操作步骤
操作步骤表示方法如下面例子
•通过左右键选择基础功能组，再用上下键选择声程功能菜单，然后用键调节相关参数。
具有声程测量功能；
具有存储功能，可以存储400幅A扫图形、参数及DAC曲线和400组共40000个厚度值；
具有存储图形的回放功能，将已存储的A扫图形从存储区取出并显示在屏幕上；
具有删除功能，将指定的内容（以存储组号表示）从存储区删除；
MUT620C超声波探伤仪使用说明书-美泰科仪
MUT620C全数字超声波探伤仪使用说明书1目录序言4 1简介51.1 功能特点 (5)1.2 主要技术参数 (6)1.3 仪器整机 (7)1.4 仪器主机 (8)1.5 显示界面 (8)1.6 按键与旋轮 (9)1.7 指示灯 (10)1.8 旋转支架 (10)2仪器操作112.1 供电电源 (11)2.2 电池充电 (11)2.3 连接探头 (12)2.4仪器开、关机 (12)2.5按键、旋轮操作模式 (13)2.6 参数调节方法 (14)2.7检测范围调节 (15)2.8声速调节 (16)2.9显示平移 (16)2.10增益调节 (17)2.11闸门调节 (18)2.12探头阻尼 (21)2.13脉冲幅度 (21)2.14脉冲宽度 (21)2.15重复频率 (21)2.16探头类型 (21)2.17检波方式 (21)2.18信号抑制 (22)2.19探头频率和晶片尺寸 (22)2.20探头前沿 (23)2.21零偏调节 (23)2.22探头K值（探头角度） (23)2.23自动波高 (24)2.24坐标网格 (24)2.25单位制 (24)2.26声程标度 (24)2.27波形填充 (24)2.28屏幕亮度 (24)2.29颜色方案 (25)2.30按键声音 (25)2.31系统日期时间设置 (25)2.32系统信息 (25)2.33恢复出厂设置 (25)2.34数据通讯 (25)3.1闸门报警的应用 (27)3.2闸门内展宽 (27)3.3波形冻结 (27)3.4曲面修正功能 (28)3.5 Ф值计算功能 (28)3.6 AWS D1.1焊缝评估 (29)3.7纵向裂纹高度测量 (30)3.8 探伤标准 (30)3.9 焊缝图示 (31)3.10 回波编码 (32)3.11回波包络 (32)3.12波峰记忆 (33)3.13 彩色编码B扫描 (33)3.14存储功能 (34)4仪器调校及探伤举例374.1斜探头校准 (37)4.2 制作DAC曲线 (40)4.3斜探头焊缝探伤应用 (44)4.4直探头校准（单探头） (45)4.5直探头钢板探伤应用 (46)4.6直探头校准（双晶探头） (47)4.7直探头AVG曲线 (48)4.8 直探头锻件探伤应用 (50)5仪器的保养与维修515.1仪器的日常维护 (51)5.2仪器故障及处理方法 (51)附录52附录1通用探伤报表 (53)附录2 常见问题解答 (54)附录3 超声波探伤仪计量检定说明 (55)附录4 菜单快速索引 (56)附录5 仪器操作流程图 0用户须知1序言感谢您使用北京美泰科仪检测仪器有限公司的全数字超声波探伤仪产品，您能成为我们的用户，是我们莫大的荣幸。

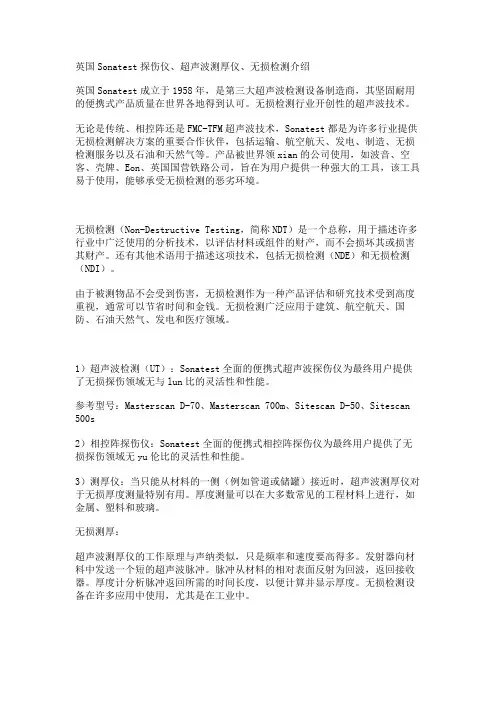

英国Sonatest探伤仪、超声波测厚仪、无损检测介绍
英国Sonatest探伤仪、超声波测厚仪、无损检测介绍英国Sonatest成立于1958年，是第三大超声波检测设备制造商，其坚固耐用的便携式产品质量在世界各地得到认可。
无损检测行业开创性的超声波技术。
无论是传统、相控阵还是FMC-TFM超声波技术，Sonatest都是为许多行业提供无损检测解决方案的重要合作伙伴，包括运输、航空航天、发电、制造、无损检测服务以及石油和天然气等。
产品被世界领xian的公司使用，如波音、空客、壳牌、Eon、英国国营铁路公司，旨在为用户提供一种强大的工具，该工具易于使用，能够承受无损检测的恶劣环境。
无损检测（Non-Destructive Testing，简称NDT）是一个总称，用于描述许多行业中广泛使用的分析技术，以评估材料或组件的财产，而不会损坏其或损害其财产。
还有其他术语用于描述这项技术，包括无损检测（NDE）和无损检测（NDI）。
由于被测物品不会受到伤害，无损检测作为一种产品评估和研究技术受到高度重视，通常可以节省时间和金钱。
无损检测广泛应用于建筑、航空航天、国防、石油天然气、发电和医疗领域。
1）超声波检测（UT）：Sonatest全面的便携式超声波探伤仪为最终用户提供了无损探伤领域无与lun比的灵活性和性能。
参考型号：Masterscan D-70、Masterscan 700m、Sitescan D-50、Sitescan 500s2）相控阵探伤仪：Sonatest全面的便携式相控阵探伤仪为最终用户提供了无损探伤领域无yu伦比的灵活性和性能。
3）测厚仪：当只能从材料的一侧（例如管道或储罐）接近时，超声波测厚仪对于无损厚度测量特别有用。
厚度测量可以在大多数常见的工程材料上进行，如金属、塑料和玻璃。
无损测厚：超声波测厚仪的工作原理与声纳类似，只是频率和速度要高得多。
发射器向材料中发送一个短的超声波脉冲。
脉冲从材料的相对表面反射为回波，返回接收器。
厚度计分析脉冲返回所需的时间长度，以便计算并显示厚度。
便携式超声波相控阵探伤仪技术参数
便携式超声波相控阵探伤仪
技术参数
一、技术参数和要求：
1、基本要求
★1.1 不低于32/32同步发射/接收相控阵仪器，同时具备最少2组独立通道UT功能，能够在PC端利用匹配软件单独制作检测应用和检测工艺，并能导入到相控阵主机，检测结果能离线分析，同时内置多个APP应用程序。
1.2 除该产品在技术要求中另有说明外，所有仪器、设备和装置，均应适合以下条件稳定连续运行：AC220V（±10%），50Hz，环境温度10~30℃，相对湿度≤85%。
1.3 生产厂家具备相控阵探头生产资质，且相控阵探头必须符JB/T11731-2013标准，具备有效的检测设备性能测试证书。
1.4. 设备基本必须满足检测需求：内置聚焦法则计算器，可实现深度聚焦，声程聚焦，投影面聚焦，自由面聚焦等聚焦方式，同时具备线性，扇形等扫查方式，满足常规TKY等常规焊缝类型、薄壁及中厚壁管类型工件检测，风电螺栓检测，管道腐蚀检测，复合材料检测，提供检测技术培训服务，方案及现场技术支持。
1.5离线检测软件不设加密狗，免费开放，并能在N台PC端安装、同时使用。
在同一局域网内支持远程移动终端（个人电脑/手机或平板电脑）控制，并具备多终端同步显示。
2 、仪器参数：
二、其他要求
1、本协议签定60天内，供方向需方提供全套仪器、产品合格证及纸质使用说明书一份，电子
版说明书一份。
2、供方提供主机产品质量三包期一年，探头及附件耗材质保期6个月，所有软件和应用APP程
序免费升级（如有新版本），并实行终身维修（适当收取材料费），接到维修通知后24小时之内到达现场。
超声波探伤仪操作指南
1简介OU5100油罐焊缝探伤仪是一款便携式、全数字式超声波探伤仪，能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、气孔等）的检测、定位、评估和诊断。
既可以用于实验室，也可以用于工程现场。
本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
1.1 功能特点仪器特点全中文显示，主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷，技术领先。
OU5100分为OU5100-TFT（TFT全彩型）和OU5100-EL（EL高亮型）两个子型号。
OU5100-TFT采用全数字真彩色液晶显示器，可根据环境选择背景色、波形颜色和菜单项颜色，液晶亮度可自由设定；OU5100-EL采用高亮度、宽温、军工级EL显示屏，可以工作于室外强光下，液晶亮度也可自由设定。
高性能安保电池模块便于拆装，可以脱机独立充电，大容量高性能锂离子电池模块使仪器连续工作时间延长到八小时以上；仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。
检测范围零界面入射~6000mm(钢中、纵波)，可连续调节发射脉冲脉冲幅度： 500V探头阻尼：100Ω、200Ω、400Ω可选，满足灵敏度及分辨率的不同工作要求工作方式：直探头、斜探头、双晶探头、穿透探伤放大接收硬件实时采样：高分辨率10位AD转换器，采样速度160MHz，波形高度保真检波方式：正半波、负半波、全波、射频检波滤波频带（0.5~10）MHz，根据探头频率全自动匹配，无需手动设置。
闸门读数：单闸门和双闸门读数方式可选；闸门内峰值读数增益：总增益量110dB，设0、0.1dB、2dB、6dB步进值，独特的全自动增益调节及扫查增益功能，使探伤既快捷又准确。
闸门报警门位、门宽、门高任意可调；B闸门可选择设置进波报警或失波报警；闸门内蜂鸣声和LED灯(吵噪环境中LED灯报警非常有效)报警及关闭。
TD-HS相控阵TOFD超探仪亮点介绍
TD-HS便携式相控阵/TOFD/PE多功能智能超声波探伤仪硬件简介一、真正的便携式设计，TD-HS便携式多功能智能超声波探伤仪真正为无损检测操作人员考虑，相控阵/TOFD/PE一体化设计，而非积木式设计，这样好处在于：1.现场检测，只要带一台仪器，无需携带其他模块。
一机在手，就能完成工作，无需为脉冲-反射、TOFD和相控阵之间要硬件换模块，特别在露天雨天时就不需要考虑换模块要防雨问题，使用时间长后，模块的接插部分会出故障，而TD-HS就不存在这样的问题，因为它是一体化设计。
2.TD-HS是目前同功能仪器中设计最轻便的，整机包括电池仅重3kg，给实际现场操作人员带来很大的便利。
并且，它的体积也是最小的，适合手持。
TD-HS真正方便操作者，因为它最轻便二、强大的功能，TD-HS便携式相控阵智能超声波探伤仪在一台仪器中集成了目前所有的超声检测功能，具有相控阵/ TOFD/脉冲反射等多种检测方法，可以完成各种日常超声检测和分析。
而且各功能转换一键完成，相当方便，根本不需要换模块。
此外TD-HS配有专门开发的功能强大的检测、分析软件：P/A相控阵软件、TOFD扫描软件、脉冲回波（PE）软件、CP腐蚀成像软件、SuperView超级显示软件等等专业软件。
不但可以单独显示相控阵/ TOFD/脉冲反射图像，而且可以按照你的要求，同时实时显示各种检测图像，并相互联动，给结果分析带来极大好处，如可以将相控阵探头扫查结果以扇形、A 扫、C扫同时显示，并连动分析，给缺陷定位定尺寸带来方便。
具体见软件功能介绍三、强大的信号处理能力，由于像相控阵这样实际硬件通道就多达64路，会产生大量的检测信号，所以对仪器的信号处理和信号贮存要求高。
要求处理速度快，存储容量大，TD-HS便携式相控阵智能超声波探伤仪超声电路部分采用了当今最强大的可编程数字逻辑电路设计计算机部分采用了工控机模块，中央处理器采用AMD LX 800，大容量内存，达1G。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用说明书
沧州时代欧普检测仪器有限公司
目
录
序 言· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 2 1 简介 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 3 1.1 功能特点 ............................................................................................. 3 1.2 主要技术参数 ...................................................................................... 4 1.3 仪器整机 ............................................................................................. 5 1.4 仪器主机 ............................................................................................. 5 1.5 显示界面 ............................................................................................. 6 1.6 按键与旋轮.......................................................................................... 6 1.7 指示灯 ................................................................................................. 7 2 仪器操作 · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 8 2.1 供电电源 ............................................................................................. 8 2.2 电池充电 ............................................................................................. 8 2.3 连接探头 ........................................................................................... 10 2.4 仪器开、关机 ..................................................................................... 10 2.5 按键、旋轮操作模式 .......................................................................... 10 2.6 参数调节方法 .................................................................................... 11 2.7 检测范围调节 ..................................................................................... 11 2.8 声速调节 ............................................................................................ 12 2.9 显示平移 ............................................................................................ 12 2.12 探头阻尼 .......................................................................................... 16 2.13 脉冲幅度 .......................................................................................... 16 2.14 脉冲宽度 .......................................................................................... 16 2.15 重复频率 .......................................................................................... 16 2.16 探头类型 .......................................................................................... 16 2.18 信号抑制 .......................................................................................... 17 2.19 探头频率和晶片尺寸 ........................................................................ 17 2.20 探头前沿 .......................................................................................... 18 2.21 零偏调节 .......................................................................................... 18 2.22 探头 K 值（探头角度） .................................................................... 18 2.23 自动波高 .......................................................................................... 19 2.24 坐标网格 .......................................................................................... 19 2.25 单位制.............................................................................................. 19 2.26 声程标度 .......................................................................................... 19 2.27 波形填充 .......................................................................................... 19 2.28 屏幕亮度 .......................................................................................... 19 2.29 颜色方案 .......................................................................................... 20 2.30 回波颜色 .......................................................................................... 20 2.31 菜单颜色 .......................................................................................... 20 2.32 按键声音 .......................................................................................... 20 2.33 系统日期时间设置 ............................................................................ 20 2.34 系统信息 .......................................................................................... 20 2.35 恢复出厂设置 ................................................................................... 20 用 户 须 知· · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
