数字化超声波探伤仪
优点：
(1)检测速度快 数字化超声探伤仪一般都可自动检测、计算、记录，有些还能自动进行深 度补偿和自动设置灵敏度，因此检测速度快、效率高。 (2)检测精度高 数字化超声探伤仪对模拟信号进行高速数据采集、量化、计算和判别， 其检测精度可高于传统仪器检测结果。 (3)记录和档案检测 数字化超声探伤仪可以提供检测记录直至缺陷图像。 (4)可靠性高，稳定性好 数字化超声探伤仪可全面、客观地采集和存储数据，并对采集 到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，还可通过模式识
1
分类应用
A型显示是将接收到的超声信号处理成波形图像，根据波形的形 状可以看出被测物体里面是否有异常和缺陷在那里、有多大等， A型显示超声波探伤仪主要用于工业检测 B型显示是将并排很多条经过辉度处理的探测信息组合成的二维 的、反映出被测物体内部断层切面的"解剖图像"（医院里使用的 B超就是用这种原理做出来的）， B型显示超声波探伤仪适于观 察内部处于静态的物体 C型显示也是一种图象显示，探伤仪荧光屏的横坐标和纵坐标都 是靠机械扫描来代表探头在工件表面的位置。探头接收信号幅度
发展前景
随着电子技术和软件的进一步发展，数字化超声探伤 仪有着广阔的发展前景。相信在不久的将来，以图像显示 为主的探伤仪将会在工业检验中得到广泛应用。
目前，某些数字化超声探伤仪已具有简单的手动及扫 描功能，能示意性地显示被检工件的断面图像。随着技术
的描进成步像，，我使们探可伤在结1便果携像式医仪用器B超上一实样现直相观控可阵见的。B扫描和C扫
应用行业：
1电力 2钢结构 6石油 7 化工 12 高校 13 永磁
3 机械 8 铁路 14陶瓷
4钢铁工业 5锅炉与压力容器 9 航天航空 10 船舶 11管道 15 军工 16 科研院所
汉威-hs600 型数字式超声波探伤仪 使用说明书
数字式超声波探伤仪HS600型使用说明书2前言检测设备的水准决定了被检测产品的质量。
本公司一直跟踪国际超声检测设备的先进水平，不断地为开发高科技含量的检测设备，相继推出了一代又一代的高质量的产品来满足市场需求。
21世纪的今天，电子计算机技术以其神奇的功能给人类社会带来了空前的文明，电子计算机已广泛进入各个领域。
数字式超声波探伤仪是在原模拟超声探伤原理的基础上，利用计算机、数字信号处理等技术相结合的产物。
由于注入了计算机技术，使原来必须人工参与的结果的计算、判断、记录、整理和编制报告等工作全部由机内“电脑”所替代，使探伤过程变的快速、准确、轻松、简洁。
同时伴随着电子元器件的小型化，大规模专用集成电路的应用，为在最小空间内容纳各种超声性能提供了可能性，促成了体积更小、重量更轻的便携式超声探伤仪的面世。
HS600型数字式超声波探伤仪就是我们汉威公司目前推出的新产品，为国内首创新一代体积最小、重量最轻的手持式数字超声探伤仪。
它的诞生促进了现场超声测试应用的进步。
“质量、重量，尽显科技含量”。
HS600型数字式超声波探伤仪是中科人在前5“代”的够架基础上，一“代”一个脚印，不断发展的结晶。
直接功能键与菜单选择功能相结合，全中文操作界面，易学易用。
始终符合有关外观设计和仪器操作的新理念。
最适用于流动性大和高架空作业，也可广泛用于电力工业，机械制造，航空航天、交通、能源部门的钢板焊缝及锻件的超声探伤。
编者2006年4月于武汉中科创新本仪器的使用说明书及技术更新恕不另行通知。
4目录前言一HS600型数字式超声波探伤仪简介 (1)1.1本机特点 (1)1.2主要技术参数 (1)1.3仪器主要部件名称 (2)1.4键盘简介 (3)1.5功能选择之间的逻辑关系 (4)二HS600型数字式超声波探伤仪的基本操作 (6)2.1开机 (6)2.2状态的调节 (7)2.2.1通道选择 (7)2.2.2闸门的调节 (7)2.2.2.1闸门选择和闸门读数方式 (7)2.2.2.2闸门起始 (8)2.2.2.3闸门宽度 (9)2.2.2.4闸门高度 (9)2.2.3峰值记忆 (9)2.2.4增益调节（dB调节） (9)2.2.4.1手动增益调节 (9)2.2.4.2自动增益调节 (10)2.2.5检测范围（脉冲移位）的调节 (10)2.2.6零点调节 (11)2.2.7脉冲移位调节（平移调节） (11)2.2.8声速调节 (11)2.2.9抑制调节 (12)三仪器校准 (14)3.1选择HS600型超声波探伤仪接收系统状态 (14)3.2调校功能 (14)3.2.1直探头纵波入射零点校准 (14)3.2.1.1直探头纵波入射零点手动校准 (15)3.2.1.2直探头纵波入射零点自动校准 (16)3.2.2斜探头横波入射零点校准 (18)3.2.2.1斜探头横波入射零点手动校准 (18)3.2.2.2斜探头横波入射零点自动校准 (20)3.2.3斜探头K值测量 (20)四探伤应用 (22)4.1单闸门阈值应用 (22)4.2双闸门阈值应用 (23)4.3距离—波幅曲线的应用 (24)4.3.1进入曲线制作功能菜单 (24)4.3.2距离—波幅曲线的制作 (25)4.3.3距离—波幅曲线的调整 (26)4.3.4距离—波幅曲线的删除 (27)4.3.5曲线标准的设置方法和读数方式4.3.5.1设置方法4.3.5.2读数方式4.3.4.3.66距离—波幅曲线的声响报警 (27)4.3.6.1单闸门距离—波幅曲线的声响报警 (27)4.3.6.2双闸门距离—波幅曲线的声响报警 (27)4.4纵向裂纹高度测量的应用 (28)4.5包络功能 (29)4.6存储波形数据 (30)4.6.1存入子功能 (30)4.6.2读出子功能 (31)4.6.3删除子功能 (32)4.6.3清除子功能 (32)4.7通讯打印功能 (32)4.7.1通讯功能 (33)4.7.2打印输出 (33)4.8静态读数（冻结状态下读数） (34)4.9探伤状态与参数的显示方式和重新设置 (34)4.9.1探伤状态和参数的显示方式 (34)4.9.2探伤状态和参数的重新设置 (34)五充电器的使用说明 (37)六仪器的安全使用保养与维修 (38)6.1供电方式 (38)6.2使用注意事项 (38)6.3保养与维修 (38)6.4一般故障及排除方法 (38)附件一 (39)附件二 (39)6一HS600数字式超声波探伤仪简介1.1本机特点●手持式结构，美观、牢固、密封性能好，具超强的抗干扰能力。

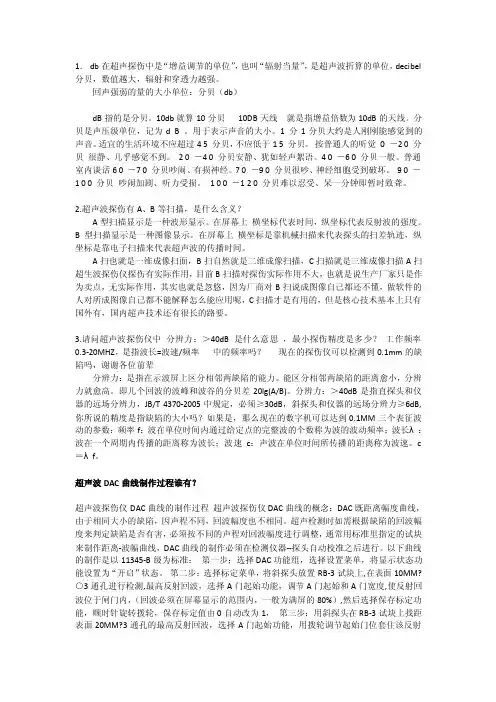

超声波探伤——精选推荐
1．db在超声探伤中是“增益调节的单位”，也叫“辐射当量”，是超声波折算的单位，decibel 分贝，数值越大，辐射和穿透力越强。
回声强弱的量的大小单位：分贝（db）dB指的是分贝。
10db就算10分贝10DB天线就是指增益倍数为10dB的天线。
分贝是声压级单位，记为d B 。
用于表示声音的大小。
1 分1分贝大约是人刚刚能感觉到的声音。
适宜的生活环境不应超过4 5 分贝，不应低于1 5 分贝。
按普通人的听觉0 －2 0 分贝很静、几乎感觉不到。
2 0 －4 0 分贝安静、犹如轻声絮语。
4 0 －6 0 分贝一般。
普通室内谈话6 0 －7 0 分贝吵闹、有损神经。
7 0 －9 0 分贝很吵、神经细胞受到破坏。
9 0 －1 0 0 分贝吵闹加剧、听力受损。
1 0 0 －1 2 0 分贝难以忍受、呆一分钟即暂时致聋。
2.超声波探伤有A、B等扫描，是什么含义？A型扫描显示是一种波形显示。
在屏幕上横坐标代表时间，纵坐标代表反射波的强度。
B型扫描显示是一种图像显示。
在屏幕上横坐标是靠机械扫描来代表探头的扫差轨迹，纵坐标是靠电子扫描来代表超声波的传播时间。
A扫也就是一维成像扫面，B扫自然就是二维成像扫描，C扫描就是三维成像扫描A扫超生波探伤仪探伤有实际作用，目前B扫描对探伤实际作用不大，也就是说生产厂家只是作为卖点，无实际作用，其实也就是忽悠，因为厂商对B扫说成图像自己都还不懂，做软件的人对所成图像自己都不能解释怎么能应用呢，C扫描才是有用的，但是核心技术基本上只有国外有，国内超声技术还有很长的路要。
3.请问超声波探伤仪中分辨力：＞40dB是什么意思，最小探伤精度是多少？工作频率0.3-20MHZ，是指波长=波速/频率中的频率吗？现在的探伤仪可以检测到0.1mm的缺陷吗，谢谢各位前辈分辨力：是指在示波屏上区分相邻两缺陷的能力。
能区分相邻两缺陷的距离愈小，分辨力就愈高。
即几个回波的波峰和波谷的分贝差20lg(A/B)。
彩超到底哪家强？GE、飞利浦、迈瑞、西门子齐上榜!
彩超到底哪家强？GE、飞利浦、迈瑞、西门子齐上榜！随着彩超技术的进步，图像质量的不断提高，超声影像作为一种实时的，无放射性的检查方法逐步得到了临床医生的认可，彩超设备的需求得到了逐步的释放，彩超市场规模的增大，引起了全球医疗巨头的关注。
2000年前后，“GPS”三大巨头利用自己的规模优势和行业地位纷纷跑马圈地，各自进行了一系列的超声影像业务的大规模并购和整合。
彼时，中国彩超市场几乎完全由进口品牌所垄断，国产超声厂家只有零星的几家国有背景的企业，比如汕头超声，无锡海鹰，四川绵阳等能够生产黑白超声。
近十余年，国产彩超有了突飞猛进的发展，截止目前国产厂家的数量大大小小有三四十家，有一定知名度的包括深圳迈瑞、深圳开立、汕头超声、深圳理邦、深圳蓝韵（曾在新加坡上市）、苏州飞依诺、沈阳东软、深圳恩普、深圳华声等。
本文以全球13家主要彩超厂商为研究对象，来一探彩超行业的变局。
01GE全线出击，抓高不放低，妇产彩超+优秀营销GE历史悠久，成立于1892年，GE业务复杂，公司涉足六大业务领域：基础设施、商务金融、消费者金融、医疗、媒体娱乐与工业，2017年财报显示医疗只占15%营收占比，医疗中包括影像、体外诊断、信息系统、监护系统等设备，尤以大型影像设备为核心产品。
GE医疗自1979年开始就和中国有贸易往来，1986年成立办事处，与当时的中国超声的龙头企业“无锡海鹰”合作，并成立合资公司，借助海鹰当时在中国超声界的龙头地位，迅速在中国超声市场站稳脚跟。
1991年，航卫通用电气医疗系统有限公司在北京成立，成为GE在中国的第一家合资企业。
目前GE医疗在中国建立了包括独资和合资企业在内的多个经营实体，在中国有五大全球生产基地，拥有7,000多名员工。
其中，无锡工厂是GE全球超声主机和探头的最大生产基地。
GE在全球销售的超声产品中，超过40%的产品来自无锡工厂。
GE是在1998年开始彩超并购征程，从日本横河和美国泰索尼，再到威曼和利克雷兹，使得产品覆盖腹超、心血管等等全部领域，通过一系列并购，GE产品线覆盖了从MRI、CT、X射线设备、彩超等等全部的影像类产品，成为该领域毋庸置疑的霸主。
超声波探伤仪器的性能评定——中国和欧洲标准的比较
超声波探伤仪器的性能评定——中国和欧洲标准的比较
夏纪真
【期刊名称】《无损探伤》
【年(卷),期】2006(030)005
【摘要】对涉及超声波探伤仪器性能评定的欧洲标准与我国目前应用标准的情况作了比较,指出我国关于超声波探伤仪器的性能评定要求方面与欧洲标准尚存在较多的差异,建议国内有关部门应尽快修订和充实现有的标准,并在管理模式上加以改进,以满足与国际标准接轨的需要,更好地保障超声波探伤仪器的性能质量以及有利于把中国自主创新制造的超声波探伤仪器推向世界.
【总页数】5页(P27-31)
【作者】夏纪真
【作者单位】无
【正文语种】中文
【中图分类】TG115.28
【相关文献】
1.超声波探伤仪器探头试块质量检验的必要性
2.中国仪器仪表行业协会电工仪器仪表分会中国仪器仪表学会电磁测量信息处理仪器分会全国电工仪器仪表生产力促进中心（第六期）电能表工程师（中级）（第四期）电能表质量检验工程师开课通知
3.欧洲标准化委员会在中国征募第三期欧洲标准化附议专家
4.2013中国传感测量与导航技术发展高峰论坛暨2013中国嵌入式系统年会 2013中国电子测量与导航技术发展高峰论坛第23届全国测控、计量、仪器仪表学术年会中国仪器仪表学
会空间仪器分会(筹)筹备会联合大会会议通知5.基于虚拟仪器的超声波探伤仪的设计
因版权原因，仅展示原文概要，查看原文内容请购买。
TS系列数字式超探仪操作手册
TOPSONIC 探神
仪器背面
TS-20XX 数字式超声探伤仪
仪器顶部 NANTONG TOPSONIC PRECISION INSTRUMENT CO.,LT 5
TOPSONIC 探神
TS-20XX 数字式超声探伤仪
☺ 注意：仪器上部两个 C5 座为探头线连接座。使用单探头（单晶直探头或单晶斜探头）
RS-232 接口
TS 系列数字式超声探伤仪有一标准 RS-232 接口，用于与打印机和计算机的连接。
☺ 注意：仪器在连接串口 RS-232 接口时必须关闭仪器电源！
NANTONG TOPSONIC PRECISION INSTRUMENT CO.,LT 7
超声测厚 所有超声测厚都是基于对传播时间的测量，准确的测厚结果要求被测物体内的声速恒
定。在由钢（甚至包含合金成分）制成的被测物体中，声速的变化非常小，通常假定声速为 常数；而要实施高精度测厚时，则需考虑声速的影响。对其它材料（如非金属和塑料），声 速变化可能很大，因此测厚时必须考虑声速的影响。
探头线可连接到任何一个 C5 座。使用双晶探头（一个晶片发射，一个晶片接收） 或两个探头（一个探头发射，一个探头接收）时，要把发射的探头线连接到右 边的 C5 座，接收的探头线连接到左边的 C5 座。
1.2 标准配附件
如与仪器装箱单不同，则以仪器随机装箱单为准。
¾ 主机
TS-XXXX
¾ 直探头
2.5P-20D
几点忠告
即使您熟悉其它类型的数字式超声探伤仪，也一定要在操作您的探伤仪之前详细阅读本
操作说明书。
¾ 始终使用
电源键关闭仪器。按下该键后有连续的蜂鸣声，直至停止且电
源指示灯熄灭，即完成关机。
超声波探伤仪HS600
超声波探伤仪HS600超声波探伤仪是一种利用超声波检测材料内部缺陷的一种非破坏性检测设备。
超声波探伤仪HS600是一款功能强大、操作简便、性价比高的探伤仪器。
技术参数•探头频率：0.5 ~ 20Mhz•超声波传感器（探头）阻抗：20 ~ 200Ω•最大检测深度：日普森公式0.8 ~ 20m，也可以根据具体情况定制更深的探测深度。
•分辨率：0.1 ~ 10mm•精度：± 0.5%•工作电压：AC220V（可以根据需要定制成DC12V或DC24V等其他电压）•工作环境温度：-10 ~ 50℃•工作环境湿度：≤ 90%RH•存储环境：-20℃ ~ 60℃，相对湿度≤ 95%•外壳材料：铝合金•外壳颜色：橙色或蓝色•网络通信：WiFi无线通信•控制方式：手机APP或PC软件主要功能超声波探伤仪HS600可以广泛应用于不同场合的非破坏性检测，例如：1.石油、化工、天然气管道的检测2.疲劳裂缝、焊接缺陷、器材材料缺陷等检测3.汽车、飞机、铁路轨道等设施的缺陷检测4.医疗设备和食品等消费品的内部缺陷检测超声波探伤仪HS600具有以下主要的功能：显示屏幕HS600的显示屏幕可以显示探测数据和图像。
当然，也可以将数据和图像发送到手机APP和PC软件中进行处理和分析。
车载安装HS600可以方便的安装到车辆中进行定位检测，该设备可以帮助检测医疗设备和食品等消费品的内部缺陷，以及汽车、飞机、铁路轨道等设施的缺陷检测。
探头选择HS600可以根据需要选择不同的探头，以适应不同的场合和换能器类型，这样就可以把测试数据收集起来，并且可以将其发送到PC或移动设备上进行分析。
存储和传输HS600可以把测试数据和图像直接存储在探测仪中，也可以通过WiFi网络传输到PC或移动设备上，方便进行后续的数据分析和处理。
高性能处理器HS600拥有高性能的处理器，如果你发现需要进行更多的数据分析以便于诊断，你可以将全部数据通过网络连接上传到PC上进行分析处理。
cts-9006超声波探伤仪操作规程
cts-9006超声波探伤仪操作规程一、引言超声波探伤是一种非破坏性检测方法，广泛应用于工业领域。
cts-9006超声波探伤仪作为一种先进的探伤设备，具有高精度、高灵敏度等优点，能够准确检测出材料内部的缺陷。
本文将详细介绍cts-9006超声波探伤仪的操作规程。
二、仪器准备1. 确保cts-9006超声波探伤仪处于正常工作状态，电源连接正常，显示屏幕亮起。
2. 检查探头的连接，确保与探伤仪连接紧固，无松动现象。
3. 准备好探伤耦合剂，确保其质量合格，无过期现象。
三、设置探伤仪参数1. 打开cts-9006超声波探伤仪，进入参数设置界面。
2. 根据具体探测要求，设置合适的频率、增益、滤波器等参数。
3. 确定好工作模式，如全波、半波等。
4. 确保设置的参数符合探测要求，提高探测的准确性。
四、操作流程1. 将探头贴紧待检测材料表面，涂抹适量的探伤耦合剂。
2. 按下探伤仪的开始按钮，开始扫描材料。
3. 观察显示屏上的波形信号，根据波形特征判断是否存在缺陷。
4. 若存在缺陷，可通过调节增益、滤波器等参数来改善信号质量，更好地显示缺陷情况。
5. 完成一次扫描后，释放探头，清除探伤耦合剂，准备下一次检测。
五、注意事项1. 在操作过程中，应保持仪器和探头的清洁，避免污染影响探测结果。
2. 控制好探头与待检测材料的接触力，过大或过小都会影响探测效果。
3. 需要对大面积材料进行探测时，应采用扫描方式，保证全面覆盖。
4. 在探测过程中，应注意保持仪器的稳定，避免外界干扰导致误判。
5. 如发现异常情况，应及时停止检测，并进行故障排查和修复。
六、仪器维护1. 每次使用后，应对cts-9006超声波探伤仪进行清洁，确保无尘、无污染。
2. 定期检查仪器的电源线、信号线等连接是否正常，如有松动应及时固定。
3. 定期对探头进行校验和检测，确保其性能符合要求。
4. 如发现仪器异常或故障，应及时联系供应商或维修人员进行维修。
七、总结cts-9006超声波探伤仪作为一种先进的探伤设备，操作规程的正确执行对于确保探测结果的准确性至关重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国内哪家超声波探伤仪质量好
产品名称：OU5100数字式超声波探伤仪
∙产地：中国销售：沧州欧谱
∙简介：全数字便携式超声波探伤仪，它能够快速便捷、无损伤、精确
地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估
和诊断。
既用于实验室，也用于工程现场检测。
广泛应用于航空航天、
铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
∙
沧州欧谱OU5100数字式超声波探伤仪是一款真彩显示全数字式超声波探伤仪，它能够快速便捷、无损伤、
精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。
既用于实验室，也用于
工程现场检测。
本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造
业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域，也广
泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。
仪器特点：功能全、性价比高。
一、执行标准：
◆国家标准：
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》）
◆欧洲标准（EN12668）包括有三个部分：
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分：仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分：探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分：综合设备
二、超声波探伤仪功能特点
·发射脉冲宽度和强度可调；
·高精度定量、定位，满足了较近和较远距离探伤的要求；
·14个内置探伤标准可调出；
·26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
·近场盲区小，满足了小管径、薄壁管探伤的要求；
·自动校准：一键式自动校准，操作非常便捷，自动测试探头的"零点"、"K值"、"前沿"及材料的"声速"；·自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
·自由切换三种标尺（深度d、水平p、距离s）；
·自动增益、回波包络、峰值记忆功能提高了探伤效率；
·φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值；
·100个独立探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；·可自由存储、回放500幅A扫波形及数据；
·DAC、A VG、TCG曲线（深度补偿）自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
·可以自由输入任意行业标准；
·B扫描功能，清晰显示缺陷纵截面形状；
·与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
·IP65标准铝镁合金外壳，坚固耐用，防水防尘，抗干扰能力极佳；
·利用PC端通讯软件可以升级仪器系统的功能；
·高性能安全环保锂电池供电，可连续工作8-10小时；
·实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
·掉电保护，存储数据不丢失；
·探伤参数可自动测试或预置；
·数字抑制，不影响增益和线性；
·增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正；
·PC端通讯软件软键盘操作，实现了计算机控制探伤仪主机进行探伤的目标；。
