超声波探伤仪
超声波探伤仪
数字化超声波探伤仪
优点：
(1)检测速度快 数字化超声探伤仪一般都可自动检测、计算、记录，有些还能自动进行深 度补偿和自动设置灵敏度，因此检测速度快、效率高。 (2)检测精度高 数字化超声探伤仪对模拟信号进行高速数据采集、量化、计算和判别， 其检测精度可高于传统仪器检测结果。 (3)记录和档案检测 数字化超声探伤仪可以提供检测记录直至缺陷图像。 (4)可靠性高，稳定性好 数字化超声探伤仪可全面、客观地采集和存储数据，并对采集 到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，还可通过模式识
1
分类应用
A型显示是将接收到的超声信号处理成波形图像，根据波形的形 状可以看出被测物体里面是否有异常和缺陷在那里、有多大等， A型显示超声波探伤仪主要用于工业检测 B型显示是将并排很多条经过辉度处理的探测信息组合成的二维 的、反映出被测物体内部断层切面的"解剖图像"（医院里使用的 B超就是用这种原理做出来的）， B型显示超声波探伤仪适于观 察内部处于静态的物体 C型显示也是一种图象显示，探伤仪荧光屏的横坐标和纵坐标都 是靠机械扫描来代表探头在工件表面的位置。探头接收信号幅度
发展前景
随着电子技术和软件的进一步发展，数字化超声探伤 仪有着广阔的发展前景。相信在不久的将来，以图像显示 为主的探伤仪将会在工业检验中得到广泛应用。
目前，某些数字化超声探伤仪已具有简单的手动及扫 描功能，能示意性地显示被检工件的断面图像。随着技术
的描进成步像，，我使们探可伤在结1便果携像式医仪用器B超上一实样现直相观控可阵见的。B扫描和C扫
应用行业：
1电力 2钢结构 6石油 7 化工 12 高校 13 永磁
3 机械 8 铁路 14陶瓷
4钢铁工业 5锅炉与压力容器 9 航天航空 10 船舶 11管道 15 军工 16 科研院所
超声波探伤仪操作规程
超声波探伤仪操作规程
《超声波探伤仪操作规程》
一、设备准备
1. 确保超声波探伤仪处于正常工作状态，检查超声探头和连接线是否完好。
2. 确保探伤仪的电源和连接线处于安全状态，无损坏和漏电现象。
二、操作步骤
1. 将探伤仪的电源线插入电源插座，打开探伤仪的电源开关。
2. 根据实际需要选择合适的探头，连接到探伤仪上。
3. 调整探头的位置，使其与被测物体表面平行，调整工作模式和频率。
4. 选择合适的检测模式，设置合适的参数，如增益、闸宽等。
5. 将探头靠近被检测物体表面，保持一定的压力，启动探伤仪的检测功能。
6. 对被检测物体进行全面、均匀的检测，注意观察屏幕显示的波形和数据，发现异常情况及时做好记录。
三、操作注意事项
1. 在操作过程中，应注意避免探头碰撞和损坏。
2. 在使用过程中，应注意控制超声波的能量，避免超声辐射对人体造成伤害。
3. 对于高温、易燃、易爆或有放射性物质的被检测物体，应特别注意安全防护和操作规程。
4. 在操作结束后，应关闭探伤仪的电源开关，拔掉电源线，做
好设备的保管和维护工作。
通过严格按照《超声波探伤仪操作规程》进行操作，能够确保超声波探伤仪的安全、高效运行，提高探伤准确性，保障设备和人员安全。
超声波探伤仪原理
超声波探伤仪原理一、前言超声波探伤仪是一种常见的无损检测设备，广泛应用于各种材料的质量检测和缺陷检测。
本文将从超声波探伤仪的原理入手，对其工作原理进行详细解析。
二、超声波的特性超声波是指频率高于20kHz的机械振动波，其具有以下特性：1. 能够穿透物体：超声波在介质中传播时会发生折射和反射，但同时也能够穿透物体并到达另一侧。
2. 反射和散射：当超声波遇到不同密度或不同介电常数的物质时，会发生反射和散射现象。
3. 吸收：超声波在介质中传播时会发生能量损失，被介质吸收。
4. 速度与密度有关：在同一介质中，超声波传播速度与介质密度成正比例关系。
三、探伤仪的组成一个典型的超声波探伤仪主要由以下几个部分组成：1. 发射器：产生高频脉冲信号并将其转换为机械振动，从而产生超声波。
2. 接收器：将接收到的超声波信号转换为电信号并放大。
3. 显示器：将接收到的电信号转换为图像并显示出来。
4. 控制器：控制发射和接收过程，以及对数据进行处理和分析。
四、超声波探伤原理超声波探伤是利用超声波在材料中传播的特性来检测材料中的缺陷。
其基本原理如下：1. 发射超声波：探伤仪通过发射器产生高频脉冲信号，并将其转换为机械振动，从而产生超声波。
这些超声波穿过被检测物体并被反射或散射回来。
2. 接收反射信号：接收器将反射或散射回来的超声波信号转换为电信号，并放大到适当的水平，以便进一步处理和分析。
3. 分析反射信号：控制器对接收到的反射信号进行处理和分析，以确定是否存在缺陷。
如果存在缺陷，则可以确定其位置、形状、大小等信息。
4. 显示结果：最后，控制器将分析结果转换为图像并显示出来，供操作人员进行进一步分析和评估。
五、超声波探伤的应用超声波探伤广泛应用于各种材料的质量检测和缺陷检测，包括：1. 金属材料：超声波探伤可以检测金属材料中的裂纹、夹杂、气孔等缺陷。
2. 塑料材料：超声波探伤可以检测塑料材料中的气孔、裂纹、夹层等缺陷。
3. 混凝土结构：超声波探伤可以检测混凝土结构中的裂缝、空洞、蜂窝等缺陷。

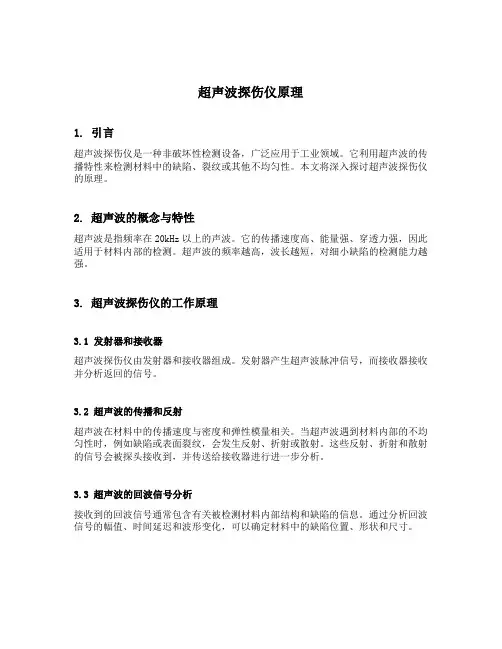

超声波探伤仪原理
超声波探伤仪原理1. 引言超声波探伤仪是一种非破坏性检测设备，广泛应用于工业领域。
它利用超声波的传播特性来检测材料中的缺陷、裂纹或其他不均匀性。
本文将深入探讨超声波探伤仪的原理。
2. 超声波的概念与特性超声波是指频率在20kHz以上的声波。
它的传播速度高、能量强、穿透力强，因此适用于材料内部的检测。
超声波的频率越高，波长越短，对细小缺陷的检测能力越强。
3. 超声波探伤仪的工作原理3.1 发射器和接收器超声波探伤仪由发射器和接收器组成。
发射器产生超声波脉冲信号，而接收器接收并分析返回的信号。
3.2 超声波的传播和反射超声波在材料中的传播速度与密度和弹性模量相关。
当超声波遇到材料内部的不均匀性时，例如缺陷或表面裂纹，会发生反射、折射或散射。
这些反射、折射和散射的信号会被探头接收到，并传送给接收器进行进一步分析。
3.3 超声波的回波信号分析接收到的回波信号通常包含有关被检测材料内部结构和缺陷的信息。
通过分析回波信号的幅值、时间延迟和波形变化，可以确定材料中的缺陷位置、形状和尺寸。
4. 超声波探伤仪的应用4.1 金属材料检测超声波探伤仪在金属材料检测中应用广泛。
它可以检测金属材料中的裂纹、气孔、夹杂物等缺陷，用于质量控制和安全评估。
4.2 建筑材料检测超声波探伤仪也可以用于建筑材料的质量检测，例如检测混凝土中的裂缝、空洞和麻面等问题。
这对于确保建筑结构的安全和稳定至关重要。
4.3 医疗领域应用超声波探伤仪在医疗领域也有广泛的应用。
它可用于诊断人体内部器官和组织的病变，如检测胎儿发育、心脏病变和肿瘤等。
5. 超声波探伤仪的优缺点5.1 优点•非破坏性检测：超声波探伤仪可以在不破坏材料的情况下对其内部缺陷进行检测。
•高灵敏度：超声波能够检测到微小的缺陷，有助于提前发现潜在的问题并采取措施。
•准确性：超声波探伤仪可以提供准确的缺陷位置、形状和尺寸信息。
5.2 缺点•依赖操作员经验：超声波探伤仪的使用需要经验丰富的操作员，以确保正确的操作和结果解读。
超声波探伤仪
超声波探伤仪超声波探伤仪是一种用于检测材料内部缺陷的非破坏性检测技术。
它利用超声波在材料中传播的特性，通过探头产生超声波并接收回波信号，从而对材料的内部缺陷进行检测和定位。
超声波探伤仪可以广泛应用于金属、合金、塑料、陶瓷、复合材料等各种材料的检测中，包括工业制造、航空航天、电力、石油化工、建筑等领域。
它可以检测到材料中的气孔、夹杂物、裂纹、脱粘、异物等缺陷，并根据回波信号的特征进行分析，判断缺陷的尺寸、形态和性质。
超声波探伤仪的基本原理是利用超声波在材料中传播的特性。
超声波是一种频率高于人类听觉范围的机械波，它可以在固体、液体和气体中传播。
当超声波遇到介质的界面时，一部分能量会发生反射，另一部分能量会继续传播到下一个界面。
通过控制超声波的传播和接收，可以测量超声波在材料中的传播时间和能量变化，从而对材料内部的缺陷进行检测。
超声波探伤仪的主要组成部分包括超声波发射器、接收器、探头和信号处理器。
超声波发射器用于产生超声波信号，通常采用压电晶体或磁致伸缩材料作为发射元件。
接收器用于接收超声波的回波信号，并将信号转化为电信号。
探头是超声波探伤仪的核心部件，它将超声波信号引导到被检测材料中，并接收回波信号。
信号处理器用于对接收到的回波信号进行放大、滤波、增益和显示等处理，使得用户能够清晰地观察到材料内部的缺陷。
超声波探伤仪的工作原理是先将超声波信号由发射器发出，经过探头引导到被检测材料中，然后由探头接收回波信号，再经过接收器和信号处理器进行处理，最后通过显示器或记录仪展示给用户。
用户通过观察回波信号的特征，可以判断材料内部是否存在缺陷，并进一步分析缺陷的位置、形态和性质。
超声波探伤仪具有灵敏度高、定位准确、速度快、无损伤等优点。
它可以检测到微小的缺陷，并能够定位缺陷的具体位置，对于对材料性能有要求的产品，如飞机零部件、汽车发动机、石油管道等，超声波探伤技术是一种理想的检测方法。
此外，超声波探伤仪还可以用于材料的质量控制和生产过程中的缺陷检测，帮助企业提高产品质量和生产效率。
2024年超声波探伤仪市场前景分析
2024年超声波探伤仪市场前景分析1. 引言超声波探伤仪是一种广泛应用于工业领域的无损检测设备，其主要功能是使用超声波技术对物体内部的缺陷和结构进行检测和评估。
随着工业技术的不断发展和对产品质量的要求越来越高，超声波探伤仪市场的前景愈发广阔。
本文将对超声波探伤仪市场的现状和未来发展进行分析，并提出相关建议。
2. 超声波探伤仪市场现状超声波探伤仪市场目前呈现出以下几个主要特点：2.1 市场规模扩大随着制造业的快速发展，对产品质量的要求越来越严格。
超声波探伤仪作为一种高效可靠的无损检测设备，被广泛应用于航空航天、铁路、汽车、电力等行业。
市场规模逐年扩大，并呈现出稳定增长的趋势。
2.2 技术不断创新随着科技的进步，超声波探伤技术不断创新，设备性能不断提高。
例如，近年来引入了数字信号处理和人工智能技术，使得探伤效率和准确性大幅提升。
这种技术创新不仅推动了市场的发展，也为企业带来了更多的发展机遇。
2.3 市场竞争激烈随着市场规模的扩大，超声波探伤仪市场竞争日益激烈。
国内外制造商纷纷加大研发投入，推出更具竞争力的产品，以争夺市场份额。
这种激烈的竞争促使企业不断提升产品质量和服务水平，以满足客户的需求。
3. 2024年超声波探伤仪市场前景分析基于对超声波探伤仪市场现状的分析，可以得出以下几点关键的市场前景：3.1 市场需求持续增长随着工业制造业的发展，对产品质量的要求越来越高。
超声波探伤仪作为一种高效且可靠的无损检测设备，能够有效提升产品质量和安全水平。
因此，市场需求将持续增长。
3.2 技术创新将持续推动市场发展超声波探伤技术的不断创新将进一步提升设备的性能和可靠性。
随着数字信号处理和人工智能等技术的广泛应用，超声波探伤仪在检测速度、准确性和可视化方面将有明显的突破。
这将进一步推动市场的增长和发展。
3.3 市场竞争将更加激烈随着市场规模的不断扩大，竞争将更加激烈。
企业需要不断提升产品质量和服务水平，以满足客户的需求。
超声波探伤仪使用方法
超声波探伤仪使用方法
超声波探伤仪使用方法如下：
1. 准备工作：将超声波探伤仪连接电源，并确保设备处于正常工作状态。
2. 检查样品：将待检测的样品放置在适当位置，确保其表面干净、平整，并涂抹适当的超声波耦合剂。
3. 设置参数：根据待检测材料的类型和厚度，设置超声波探伤仪的相关参数，包括探头频率、波束角度、增益等。
4. 进行检测：将超声波探伤仪探头放置在样品表面，并开始进行扫描。
根据显示屏上的数据和波形，进行实时的监测和分析。
5. 分析结果：根据检测到的超声波信号，对样品进行分析和评估，判断是否存在缺陷、裂纹或其他问题。
6. 记录数据：记录检测的结果和数据，并对重要信息进行标记和保存。
7. 结束工作：完成检测后，关闭超声波探伤仪，并进行设备的清洁和保养工作，确保设备处于良好状态。
超声波探伤仪工作原理
超声波探伤仪工作原理
超声波探伤仪是一种非破坏性检测设备，广泛应用于工业领域中的材料和结构的检测与评估。
超声波探伤仪的工作原理基于声学和物理原理，通过发射和接收超声波来检测物体内部的缺陷和异物。
超声波探伤仪的工作流程如下：
1. 产生超声波：通过控制超声波发生器，将电能转化为高频电压信号，然后通过压电晶体或磁致伸缩传感器将电能转化为机械振动。
这种振动频率通常在0.1到20兆赫范围内。
2. 超声波传播：振动的压电晶体或磁致伸缩传感器通过机械振动产生超声波，这些超声波在物体中传播。
在传播过程中，超声波遇到不同材料界面和内部缺陷时会发生反射、衍射、折射和散射等现象。
3. 接收超声波：超声波探头将传播的超声波接收回来，并将机械振动转化为电信号。
4. 信号处理：接收到的电信号进入超声波探伤仪的信号处理系统，经过放大、滤波和放大等处理后，将信号转化成可视化的波形图或图像。
这些波形图或图像可以提供有关材料内部异物和缺陷的信息，如位置、形状、大小等。
同时，还可以通过测量超声波的传播时间和速度来计算出材料的厚度和声速等参数。
5. 结果分析：通过分析波形图或图像，可以判断材料中是否存在缺陷和异物，以及判定其性质和严重程度。
总之，超声波探伤仪通过发射和接收超声波来检测物体内部的缺陷和异物。
通过信号处理和结果分析，可以获取有关材料和结构的相关信息，为工程和制造过程提供重要的参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3
适用对象与应用场合
超声波在介质中传播时有多种波型，检验中最常用的为纵波、 横波、表面波和板波。 纵波：可探测金属铸锭、坯料、中厚板、大型锻件和形状比较 简单的制件中所存在的夹杂物、裂缝、缩管、白点、分层等缺陷； 横波：可探测管材中的周向和轴向裂缝、划伤、焊缝中的气孔、 夹渣、裂缝、未焊透等缺陷； 表面波：可探测形状简单的制件上的表面缺陷； 1 板波：可探测薄板中的缺陷。 应用行业： 1电力 2钢结构 6石油 7 化工 12 高校 13 永磁
原理：超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探 伤仪应用的最为广泛。一般在均匀的材料中，缺陷的存在将造成材料的不连续， 这种不连续往往又造成声阻抗的不一致，由反射定理我们知道，超声波在两种 不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面 两边介质声阻抗的差异和交界面的取向、大小有关。脉冲反射式超声波探伤仪 就是根据这个原理设计的。
主要技术问题：
(1)模数转换器(ADC) ADC是探伤仪的超声信号输入 电脑的必由之路，把连续变化的模拟信号变为数值信 号。 (2)结构 目前，有全数方式和模拟数字混合 2种。 (3)软件 数字化超声探伤仪在软件方面是多种多样的， 探伤仪的成败在很大程度上取决于软件的支持程度。
使用注意事项：
超声波探伤仪是一种需求的精密检测仪器，在运用时有必要做好各个方面的作业。在 操作前对超声波探伤仪需要精密的对一些参数进行校正。由于超声波探伤仪可以应用在钢 结构、铁路交通、金属加工业、机械制造等的工件内部的好坏勘探，若是勘探的成果差错 过大，那么有可能对操作人员的人身财产等安全带来严峻的损伤。因而为了保证超声波探 伤仪所丈量的精确度，在运用前对超声波探伤仪的调理是非常重要的。 1、在使用超声波探伤仪之前应检查仪器面板上的各个旋钮是否运作灵活，技术参数是否 符合标准。 1 2、探伤前应根据被检工件的形状，缺陷的特点，材料的性质及探伤要求拟定探伤方案。 3、根据确定的探伤方法，正确选用探伤仪的探头、灵敏度试块。 4、使用超声波探伤仪的被探工件表面不允许有锈蚀、斑点、氧化层、油漆和焊接飞溅物 等污物存在，表面光洁度通常要求在▽6以上。 5、应该选择良好的声隅合剂，保证探头与工件的接触，使超声能量顺利通过。 6、探伤之前，为方便缺陷的检出定位，必须进行扫描范围灵敏度的校准。 7、接通电源，电压指示器的指针应指示在红区中段，若指针在黑区，表示电压过低，应 予检查。
工作原理：
与A型脉冲式探伤仪不同，数字化探伤仪在电路 上有重大改变。 数字信号处理是在计算机中用程序 1 来实现的。通常，首先要进行的处理是去除信号中的 噪声，其次是将已经去除噪声的信号进行超声检测所 需的处理，包括增益控制、衰减补偿、求信号包路线 等。超声信号经接收部分放大后，由模数转换器变为 数字信号传给电脑，换能器的位置可受电脑控制或由 人工操作，由转换器将位置变为数字传给电脑。电脑 再把随时间和位置变化的超声波形进行适当处理，得 出进一步控制探伤系统的结论，进而设置有关参数或 将处理结果波形、图形等在屏幕上显示、打印出来或 给出光、声识别及报警信号。
发展前景
随着电子技术和软件的进一步发展，数字化超声探伤 仪有着广阔的发展前景。相信在不久的将来，以图像显示 为主的探伤仪将会在工业检验中得到广泛应用。 目前，某些数字化超声探伤仪已具有简单的手动及扫 描功能，能示意性地显示被检工件的断面图像。随着技术 的进步，我们可在便携式仪器上实现相控阵的B扫描和C扫 1 描成像，使探伤结果像医用 B超一样直观可见。 缺陷定性历来是超声检测的一个疑难问题，现代人工 智能学科的发展为实现仪器自动缺陷定性提供了可能，运 用模式识别技术和专家系统，把大量已知缺陷的各种特征 量输入样本库，使仪器接受人的经验，并经过学习后而具 备自动缺陷定性的能力。
3 机械 8 铁路 14陶瓷
4钢铁工业 5锅炉与压力容器 9 航天航空 10 船舶 11管道 15 军工 16 科研院所
4
数字化超声波探伤仪
A型脉冲反射式超声波探伤仪显示器显示的是电脉冲信号，探伤人员要从这些 信号中区分出缺陷波和其他各种类型的波，其难度相当大，错判、漏判现象时常发生，严 重地阻碍了UT技术在更深层次上的应用。但随着电子技术的发展，其成果在UT业中的被 广泛应用，一种数字化超声探伤仪应运而生，他使UT技术产生了革命性的变革，不仅能 对超声波信号进行实时纪录，甚至可以给出缺陷波的性质。
数字化超声波探伤仪
优点：
(1)检测速度快 数字化超声探伤仪一般都可自动检测、计算、记录，有些还能自动进行深 度补偿和自动设置灵敏度，因此检测速度快、效率高。 (2)检测精度高 数字化超声探伤仪对模拟信号进行高速数据采集、量化、计算和判别， 其检测精度可高于传统仪器检测结果。 (3)记录和档案检测 数字化超声探伤仪可以提供检测记录直至缺陷图像。 (4)可靠性高，稳定性好 数字化超声探伤仪可全面、客观地采集和存储数据，并对采集 到的数据进行实时处理或后处理，对信号进行时域、频域或图像分析，还可通过模式识 1 别对工件质量进行分级，减少了人为因素的影响，提高了检索的可靠性和稳定性。
2
A型脉冲反射式超声波探伤仪
A型脉冲反射式超声波探伤仪由同步电路、发射电路、接受放大电路、扫描电路 （又称时基电路），显示电路和电源电路等部分组成。其工作原理如下图所示。
1
电路接通以后，同步电路产生脉冲信号，同时触发发射电路、扫描电路。发射电路被 触发以后高频脉冲作用于探头，通过探头的逆电压效应将信号转换为声信号，发射超声波。 超声波在传播过程中遇到异质界面（缺陷或底面）反射回来被探头接受。通过探头的正压 电效应将声信号转换为电信号送至放大电路被放大检波，然后加到荧光屏垂直偏转板上， 形成重叠的缺陷波F和底波D。扫描电路被触发以后产生锯齿波，加到荧光屏水平偏转板 上，形成一条扫描亮线，将缺陷波F和底波D按时间展开。

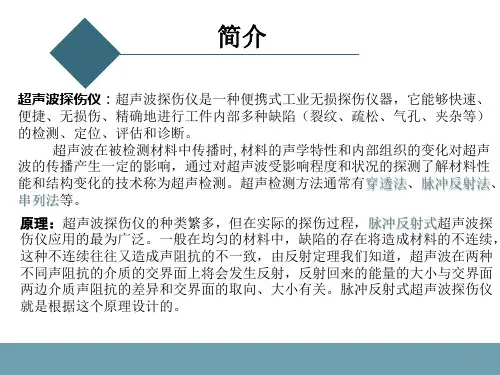

简介
超声波探伤仪：超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速、 便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等） 的检测、定位、评估和诊断。 超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声 波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性 能和结构变化的技术称为超声检测。超声检测方法通常有穿透法、脉冲反射法、 1 串列法等。
