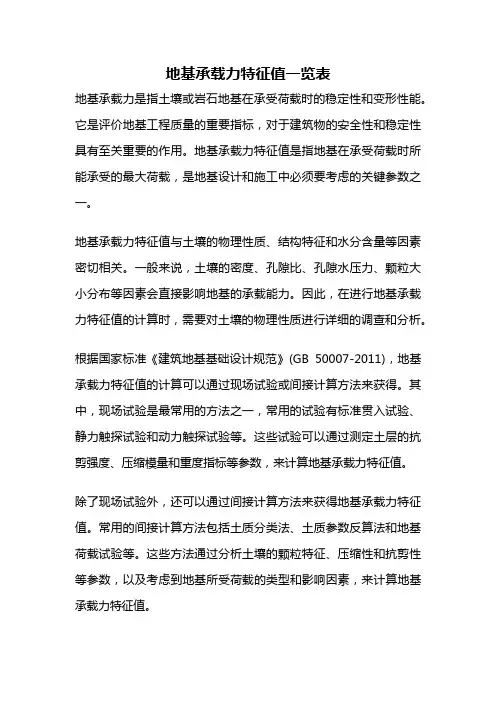

地基承载力特征值一览表
地基承载力特征值一览表地基承载力是指土壤或岩石地基在承受荷载时的稳定性和变形性能。
它是评价地基工程质量的重要指标，对于建筑物的安全性和稳定性具有至关重要的作用。
地基承载力特征值是指地基在承受荷载时所能承受的最大荷载，是地基设计和施工中必须要考虑的关键参数之一。
地基承载力特征值与土壤的物理性质、结构特征和水分含量等因素密切相关。
一般来说，土壤的密度、孔隙比、孔隙水压力、颗粒大小分布等因素会直接影响地基的承载能力。
因此，在进行地基承载力特征值的计算时，需要对土壤的物理性质进行详细的调查和分析。
根据国家标准《建筑地基基础设计规范》(GB 50007-2011)，地基承载力特征值的计算可以通过现场试验或间接计算方法来获得。
其中，现场试验是最常用的方法之一，常用的试验有标准贯入试验、静力触探试验和动力触探试验等。
这些试验可以通过测定土层的抗剪强度、压缩模量和重度指标等参数，来计算地基承载力特征值。
除了现场试验外，还可以通过间接计算方法来获得地基承载力特征值。
常用的间接计算方法包括土质分类法、土质参数反算法和地基荷载试验等。
这些方法通过分析土壤的颗粒特征、压缩性和抗剪性等参数，以及考虑到地基所受荷载的类型和影响因素，来计算地基承载力特征值。
在进行地基承载力特征值计算时，需要考虑到土壤的不均匀性和不确定性。
土壤的不均匀性包括土层的不均匀性和地基的不均匀性，而土壤的不确定性则包括土层的随机变化和地基的随机变化。
为了准确计算地基承载力特征值，需要进行土壤的现场调查和采样，以及对土壤参数的统计分析和合理取值。
在地基工程设计和施工中，地基承载力特征值的准确计算对于确保建筑物的安全和稳定至关重要。
合理选择地基承载力特征值，可以保证建筑物在受到荷载时不发生过度沉降、破坏或倾斜等问题。
因此，地基承载力特征值的计算应该根据实际情况进行，并且需要经过专业工程师的合理判断和验证。
地基承载力特征值是评价地基工程质量的重要参数，对于建筑物的安全性和稳定性具有重要作用。
地基承载力特征值
地基承载力特征值
首先，地基的极限承载力是指地基在极限状态下所能承受的最大荷载。
它可以通过现场静载试验、动力触探试验等实验方法得出。
在试验中，通
过测量不同荷载下的地基沉降或变形，推算出地基的极限承载力。
极限承
载力特征值常用于设计中，用于确定结构物的安全性。
其次，地基的安全承载力是指地基在安全状态下所能承受的最大荷载。
安全承载力是极限承载力的一部分，考虑了结构和地基的可靠性。
在设计中，通常采用安全系数来表示地基的安全承载力。
安全系数是极限承载力
与安全承载力之比，根据工程要求和地质条件的不同，可以选取不同的安
全系数。
最后，地基的应变特征值是指试验中地基产生塑性变形的特征值。
应
变特征值可以通过压缩试验、剪切试验等实验方法得出。
在试验中，通过
测量地基的应变变化曲线，推算出地基的应变特征值。
应变特征值能够反
映地基的变形特性，对于评估地基的稳定性非常重要。
地基承载力特征值的确定对于土木工程的设计和施工具有重要意义。
准确地估计地基承载力特征值可以保证结构物的安全性，避免出现结构沉
降和变形过大等问题，保护人员和财产安全。
因此，工程师在进行地基设
计时应该充分考虑地基承载力特征值，结合工程要求和地质条件合理选择
安全系数，确保土建工程的可靠性和稳定性。
地基动力特性测试规范
地基动力特性测试规范以《地基动力特性测试规范》为标题的文章，旨在介绍对地基动力特性进行测试的规范。
在建筑过程中，地基动力特性是被重视的技术参数，它能决定建筑物稳定性和耐久性。
因此，地基动力特性测试作为把握建筑物安全性的重要环节，被越来越多地采用和推广。
针对不同地基条件，应该采用不同的测试方法，以满足对地基特性的不同研究要求。
常见地基动力特性测试包括压力试验、翻转试验、悬臂弯曲测试、埋入体试验（应变测定）、岩石受剪能力试验及其他。
压力试验是目前最为常用的一种测试方法，它的目的是测定地基的抗压强度和和表面沉降量。
一般通过在地基上建立基底，在基底上载荷后对其作用情况进行测量。
基底的形状及质量对测试结果有直接影响，因此，压力测试时应建立良好的基底，选用合适的载荷方式，决定合理的装载时间，以实现准确的测试结果。
翻转试验是用来检测土层中水分及水量变化对土层稳定性和强度的影响，也可以检验地基的抗滑能力。
其基本原理是在预先定义的隔板基底之上加载荷后，改变基底的翻转，观察土层的变形情况，从而判断土层的抗滑能力和强度及质量等特性。
悬臂弯曲测试是多次实施悬臂弯曲试验，以及改变阻尼系数和地基厚度等参数，并根据悬臂弯曲试验结果，采用计算机模拟，得出地基的动力特性的测试方法。
埋入体试验（应变测定）可以研究地基层内部的渗流特性，其基本原理是把埋入体（压头、测头、应变仪）放置在指定的地下水层深度，通过观察埋入体在相应变形条件下的变形情况，可以推测出应力对应变形的关系。
岩石受剪能力试验可以应用于研究岩石地基在它们结构上受剪运动时的载荷极限和它们剪切变形特性的测试。
此类试验通常在正交载荷条件下进行，可以通过改变施加的剪切力的大小和方向，测量所得的应力应变曲线，来检测岩石的剪切强度、剪切模量和应变软化规律，从而了解岩石的动力特性。
此外，还有其他一些测试方法，例如振动试验、超声波测试和抗侵蚀能力试验。
它们有助于更全面地了解地基的动力特性，有助于更安全、更可靠地设计建筑物，已被越来越多地采用。
地基承载力标准值 特征值
地基承载力标准值特征值地基承载力是指地基土壤能够承受的最大荷载能力，是土壤工程设计和施工中非常重要的参数。
地基承载力的标准值和特征值是评定地基土壤承载能力的重要指标，对于工程建设具有重要的指导意义。
本文将对地基承载力标准值和特征值进行详细的介绍和分析。
地基承载力标准值是指在规定的地基设计工作状态下，地基土壤能够承受的标准荷载值。
在进行地基设计时，需要根据地基土壤的性质、地基的设计要求以及工程的实际情况来确定地基承载力的标准值。
地基承载力标准值的确定需要考虑地基土壤的承载能力、地基的变形特性以及工程的安全要求等因素，通过综合分析和计算得出合理的标准值，以保证地基工程的安全稳定。
而地基承载力特征值则是指地基土壤在设计寿命内的长期平均值。
在实际工程中，地基承载力的特征值是根据地基土壤的长期变形特性和工程的使用要求来确定的。
地基承载力特征值的确定需要考虑地基土壤的长期变形特性、地基工程的使用要求以及地基土壤的变形规律等因素，通过长期监测和试验得出合理的特征值，以保证地基工程的长期稳定和安全可靠。
在确定地基承载力标准值和特征值时，需要充分考虑地基土壤的物理性质、力学性质以及变形特性等因素。
同时，还需要根据地基工程的实际情况和使用要求来确定合理的标准值和特征值，以保证地基工程的安全可靠和长期稳定。
在实际工程中，地基承载力标准值和特征值的确定需要进行多方面的分析和计算，以保证地基工程的设计和施工质量。
总之，地基承载力标准值和特征值是评定地基土壤承载能力的重要指标，对于地基工程的设计和施工具有重要的指导意义。
在确定地基承载力标准值和特征值时，需要充分考虑地基土壤的性质和工程的使用要求，通过合理的分析和计算得出合理的标准值和特征值，以保证地基工程的安全可靠和长期稳定。
希望本文对地基承载力标准值和特征值的理解和应用能够有所帮助，为地基工程的设计和施工提供参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地基动力特征参数的选用浙江国土工程勘察有限公司华维松浙江泛华工程有限公司勘察院汪永森一、概述动力机器基础设计与其它结构物基础设计有着明显不同，其主要区别在于动力机器基础上部作用有由机器传来的动力。
由于这种动力引起基础本身的振动，甚至影响到周围建筑物的振动。
国标《动力机器基础设计规范》（CTB50040-96）（以下简称《动规》）确定的机器基础设计要求是使基础由于动荷载而引起的振动幅值，不能超过某一限值。
这个限值的确定主要取决于：保证机器的正常运转以及由于基础振动所产生的振动波，通过土体的传播，对附近的人员、仪器设备及建筑物不产生有害的影响。
机器在运转过程中，必然会产生动力荷载，按其动力作用的时间形式不同，大致可以分为三类：一类是旋转式机器的动荷载；一类是往复式机器的动荷载；一类是瞬态脉冲动荷载（冲击荷载）。
动力机器基础设计的一般原则，除了要保证相邻基础不受其动力作用而产生过大的沉降（或不均匀沉降）外，还要求动力机器基础本身能满足下式要求：fP≤γf式中：P——基础底面地基的平均静压力设计值（KPa ）——地基承载力的动力折减系数；γff——地基承载力设计值（KPa）动力基础设计时，应取得下列资料：1、机器的型号、转速、功率、规格及轮廓尺寸图等；2、机器自重及重心位置；3、机器底座外郭图、辅助设备、管道位置和坑、沟、孔洞尺寸及灌浆层厚度、地脚螺栓和预埋件的位置等；4、机器的扰力和扰力矩及其方向；5、基础的位置及其邻近建筑物的基础图；6、建筑场地的地质勘察资料及地基动力试验资料。
其中第6条就是地质勘察部门所要提供的资料。
动力机器基础勘察要求较高，除了需要提供一般建筑勘察所需的岩土试验成果外，还要提供地基动力特征参数，这些参数主要包括以下9项：①天然地基抗压刚度系数；②地基土动弹性模量；③地基土动剪变模量；④动泊松比；⑤天然地基地基土动沉陷影响系数⑥桩周土当量抗剪刚度系数；⑦桩尖土当量抗压刚度系数；⑧天然地基竖向阻尼比；⑨桩基竖向阻尼比。
有关地基动力特征参数如何选择，应考虑哪些因素，如何应用等方面的专题论文很少，有的勘察人员不知道这些参数如何提供，提多大合适，感到困惑不解。
本文通过位于萧山经济技术开发区的“通用电气亚洲水利项目”这一大型工程的详细勘察，按照设计要求，结合场地地质条件，经过公式计算，通过地质类比法，现场测试，参照《动力机器基础设计规范》提供了设计所需的动力参数，施工中又进行了检测，还进行静力触探对比试验，并对试验成果进行评价达到了设计要求。
二、工程概况及地质条件该工程位于萧山经济开发区，主体建筑物为1栋机器制造联合厂房，单层高24.9m。
1栋二层办公楼及其辅助建筑物；（1、液氧站2、空压站3、废水处理4、油化库等）还有动力机器基础，总建筑面积60400平方米。
（一）重型厂房、动力机器基础的特点及对勘察的要求1、重型厂房一层高24.9m，框架结构，屋顶轻钢结构，柱网是12×24m，厂房内设有两台150T行车，柱下最大轴力设计值8000KN/柱。
2、动力机器基础，基础形式以实体（大块）式基础为主，最大基础面积20×20m，基础砌置深度4.0m，设计单桩竖向承载力3650KN/柱，主要设备：液压试验台200～400T油压机，数挖镗洗床，三辊卷板机，其它车、洗、镗、立式钻床等振动方式以垂直振动为主，也有水平回转，大型动力设备基础，拟采取隔振消振措施，对重型厂房，动力设备基础设计拟采用桩基础，办公楼、辅助厂房设计拟采用天然地基。
3、设计对勘察的要求：1、查明勘察场地的岩土分层、埋深结构构造、工程性质。
2、对天然地基、桩基持力层作岩土工程条件评价，并对桩基型式及持力层提出建议。
3、对岩土的物理力学性质除按常规提供试验参数以外，要求提供动力特性参数。
4、动力机器基础要求查明在静力作用条件下的稳定性，变形性质和承载力，尚要查明地基在动力（反复荷载）作用条件下的动力稳定性，变形性质，承载力和地基土的各项动力参数。
5、要求提供如下动力特征参数。
（a）天然地基抗压刚度系数Cz（KN/m3）（b）天然地基阻尼比ξz（c）地基的动弹性模量Ed（KPa）（d）地基的动剪变模量Gd（KPa）（e）动泊松比V（f）桩基阻尼比ζpz（g）桩周土当量抗剪刚度系数Cpτ（KN/m3）（h）桩尖土当量抗压刚度系数Cpz（i）地基土动沉陷影响系数β（二）勘察工作的布置1、根据勘察任务书和有关规范《岩土工程勘察规范》（GB50021-2001）、浙江省标准《建筑地基基础设计规范》（DB33/1001-2003）；《动力机器基础设计规范》（GB5004-96）、《地基动力特征测试规范》（GB/T50269-97）等制订本工程的勘察大纲。
首先我们搜集了勘察场地附近的工程地质资料，有针对性的确定了勘探孔的深度和原状土样、标准贯入试验、重［Ⅱ］型动力触探试验，波速试验的层位、数量、确定室内土工试验项目，以及需提供上述动力特性参数需进行的测试和试验手段。
1）根据勘察场地已有的地层资料，厂房和设备基础的设计总平面布置图，按岩土工程勘察规范桩基勘察要求和动力机器基础设计规范要求；动力机器基础地基的勘察可与建筑物地基勘察一起进行。
勘探点是沿建筑物轮廓线结合网格状布设，勘探点、线间距24m，共布设勘探点162个，其中机钻孔99个，静力触探孔63个，控制性孔11个要求钻进圆砾层以下5m，预计孔深70m（圆砾层厚12m）。
技术性孔58个，要求钻进圆砾层5-10m，一般性孔30个要求钻进圆砾层5-8m，静力触探孔要求达到圆砾层顶板为止，取原状土样700件，波速试验3组（单孔法）。
2）勘察工作的目的在于了解拟建场地岩土的工程条件，地基土的构成，物理力学性质及动力性质，特别是软土和可能液化的饱和粉土、砂土的分布情况。
场地土层自上而下为：层号岩土埋深（m）岩土层名称1 0.00～0.60 耕植土2-1 0.60～2.10 砂质粉土2-2 2.10～8.90 砂质粉土2-3 8.90～15.40 粉砂3 15.40～30.80 淤泥质粘土4-1 30.80～34.80 粉质粘土4-2 34.80～42.20 粉质粘土夹粉砂4-3 42.20～44.00 粉砂4-4 44.00～46.80 粉质粘土4-5 46.80～49.70 粉砂5 49.70～55.60 圆砾5夹55.60～56.90 粉质粘土(粉砂)5 56.90～59.40 圆砾6 59.40～64.00 细砂7 6400～全风化凝灰岩三、地基动力特征参数的选用地基动力特征参数，是动力机器基础振动和隔振设计以及在动荷载作用下各类建筑物、构筑物的动力反应及地基动力稳定性分析必需的资料。
动力特征参数可由现场试验确定。
当无条件进行试验并有经验时可按《动力机器基础设计规范》规定确定。
本工程按照设计要求，结合场地地质条件，参照《动规》，通过地质类比法，现场波速测试和公式计算提供了设计所需的地基动力参数，满足了设计要求。
1、天然地基抗压刚度系数Cz：按天然地基地基土承载力标准值（fk）求取。
2、天然地基阻尼比ξz，《动规》指出由现场试验确定，但由于一般现场不具备测试条件且影响阻尼比的因素较多，而它仅对在共振区，振动时的振幅起着决定性作用。
所以《动规》参照了实测资料，取阻尼比为一定值。
（阻尼比为阻尼系数与临界阻尼系数之比）。
3、天然地基土动沉陷影响系数β1：参照《动规》，先划分地基土类别，再提供β1值。
天然地基土层为粉土，fk＜160Kpa，对照地基土类别，属于四类土，取β1=3.0。
4、桩基（预制桩）竖向阻尼比ξpz，根据《动规》的建议，对预制桩和打入式灌注桩桩基阻尼比可按下列数值采用：ξpz=0.205、桩周土当量抗剪刚度系数Cpτ：参照《动规》，结合土层性质及原位测试成果（动探、静探、波速测试）和土工试验成果，综合分析后确定。
6、桩尖土当量抗压刚度系数Cpz：参照《动规》，分别提供二层桩尖持力层的Cpz值。
7、地基土动弹性模量Ed：根据原位测试和土工试验成果，参照其它已建工程的Ed值，分别提出各土层的Ed值。
8、地基土动剪变模量Gd9、地基土动泊松比v具体本工程的动力机器基础设计参数见表一动力机器基础设计参数一览表 表1 通用电气亚洲水利项目层号 岩土名称 桩周土当量抗剪刚度系数 桩尖土当量抗压刚度系数 天然地基抗压刚度系数动泊松比 地基土动 弹性模量地基土动 剪变模量天然地基 阻尼比 桩基 阻尼比 C Pτ（KN/m 3） Cpz(KN/m 3)C Z (KN/m 3)νE d （MPa ） G d （MPa ）ξzξp2-1 砂质粉土 8000 22000 0.31 130 30 0.15 0.202-2 砂质粉土 10000 26000 0.30 147 44 2-2夹 砂质粉土 7000 20000 0.31 125 28 2-3 粉砂 15000 30000 0.28 160 52 3淤泥质粘土7000 18000 0.42 115 30 4-1 粉质粘土 7500 0.33 130 42 4-2 粉质粘土夹粉砂 9000 0.32 140 46 4-2夹 粉质粘土 7000 0.34 132 43 4-3粉砂12000 0.30 154 52 4-4 粉质粘土 7500 0.35 133 44 4-4夹 粉质粘土夹粉砂 8500 0.33 140 46 4-5 粉砂 11000 0.30 145 48 5 圆砾 20000 10000000.47 172 62 5夹 粉质粘土(粉砂) 10000 0.25 6细砂13000.27四、基础设计及跟踪服务1、参加设计施工交底会，会上设计谈了重型厂房及动力设备基础拟采用Φ600的高强度（PHC ）预应力管桩，整个厂房和动力设备基础计布桩1245根，其中重型厂房762根，动力设备基础及辅助厂房483根。
并以5层圆砾为桩基持力层，桩长约50m。
根据岩土分布情况及桩长设计准备采用锤击沉桩。
会上我们对设计采用锤击沉桩方案提了几点建议：1）5层圆砾顶板东西向有一定起伏，建议分区、分段设计桩长，并在沉桩施工中以桩长和贯入度双向控制。
2）场地14m以浅为饱和粉土、粉砂沉桩过程中要采取防液化措施。
如：合理设计打桩路线，控制沉桩速率。
3）预应力管桩是种挤土型桩，在沉桩施工中会产生挤土效应，使周边桩挤偏，对周围环境和建（构）筑物造成一定影响，建议采取防挤土措施。
如：打应力释放孔、挖应力释放沟，并在施工过程中对周围环境和建（构）筑物严密进行变形监测。
2、参加沉桩施工中出现的一些问题的讨论会，对基坑开挖参加基坑验槽。
3、沉桩施工结束后，发现群桩基础，有部分桩桩长未达设计要求也就是桩端未达5层圆砾。
据了解这些桩是群桩基础最后施工的1-2支桩（最大动力设备基础最多布桩56根）。
