蒸压灰砂砖实验方法作业指导书
蒸压加气混凝土砌体工程施工作业指导书
蒸压加气混凝土砌体工程施工作业指导书1.工艺流程及操作要点1.1工艺流程1.1.1作业条件砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。
弹出楼层轴线及墙身边线，经复核，办理相关手续。
根据标高控制线及窗台、窗顶标高、预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。
根据最下面第一匹砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。
严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖，中间填芯找平。
构造柱钢筋绑扎，隐验收完毕。
砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。
在施工现场根据砌体方量准备好取样砂浆试模。
做好水电管线的预留预埋工作。
1.1.2工艺流程图加气混凝土砌块填充墙砌体施工工艺流程图1.2操作要点1.2.1技术准备（1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
（2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。
（3）使用经过校验合格的监测和测量工具。
（4）施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。
（5）制定该分项工程的质量目标、检查验收制度等保证工程质量的措施。
（6）由具有相应资质的试验室出具完整的砌筑砂浆配合比试验报告。
1.2.2材料要求本工程外、内墙采用A3.5B06级灰蒸压加气混凝土砌块，规格：长度：600、高度：240、宽度：200和长度：600、高度：240、宽度：100两种规格。
蒸压加气混凝土砌块干密度等级如下表：蒸压加气混凝土砌块干密度等级正压加气混凝土砌块的外观质量要求如下表所示。
正压加气混凝土砌块的外观质量蒸压加气混凝土砌块干密度为300~800kg/m³，选择砌块时必须具有出场合格证，其强度等级及干表观密度必须符合设计要求及施工规范的规定。
蒸压灰砂砖标准
蒸压灰砂砖标准(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除蒸压灰砂砖标准1主题内容与适用范围本标准规定了蒸压灰砂砖（以下简称灰砂砖）的产品分类、技术要求、试验方法、检验规则、产品合格证、堆放和运输。
本标准适用于以石灰和砂为主要原料，经坯料制备、压制成型、蒸压养护而成的实心灰砂砖。
本标准规定的灰砂砖不得用于长期受热200℃以上、受急冷急热和有酸性介质侵蚀的建筑部位。
2引用标准 GB2542砌墙砖（外观质量、抗压、抗折强度、抗冻性能）检验方法 GB5348砖和砌块名词术语3产品分类3．1产品规格3．1．1砖的外形为矩形体。
3．1．2砖的公称尺寸为：长度240mm，宽度115mm，高度53mm。
3．2产品等级3．2．1根据抗压强度和抗折强度，强度级别分为251)，201)，151)，102)级。
3．2．2根据尺寸偏差和外观分为： a．优等品——Ａ；b．一等品一一Ｂ；c．合格品一一Ｃ。
3．3产品标记灰砂砖产品标记采用强度级别、产品等级、标准编号的顺序打印，示例如下：强度级别为20级，优等品的灰砂砖： LSB－20－A－GB l1945注：1）15级以上的砖可用于基础及其他建筑位。
2）10级砖可用于防潮层以上的建筑部位。
4技术要求4．1尺寸偏差和外观尺寸偏差和外观应符合表1的规定。
4．2抗折强度和抗压强度抗折强度和抗压强度应符合表2的规定。
抗冻性应符合表３的规定。
表１灰砂砖外观质量mm项目指标优等品一等品合格品(1)尺寸偏差不超过长度±2宽度±2±2±3高度±1(2)对应高度差不大于 1 2 3(3)缺棱掉角的最小破坏尺寸不大于 10 15 25(4)完整面不少于 2个条面和1个顶面 1个条面和 1个条面和或2个顶面和1个 1个顶面 1个顶面条面(5)裂缝长度不大于 a.大面上宽度方向及其延伸到条面的长度； 30 50 70b.大面上长度方向及其延伸到顶面上的长度 50 70 100或条、顶面水平裂纹的长度表２灰砂砖力学性能MPa强度级别抗压强度抗折强度平均值不小于单块值不小于平均值不小于单块值不小于 25 25.0 20.0 5.0 4.0 20 20.0 16.0 4.0 3.2 15 15.0 12.0 3.3 2.6 10 10.0 8.0 2.5 2.0注：优等品的强度级别不得小于15级。
蒸压粉煤灰砖及灰砂砖工艺技术及质量管理规程
蒸压粉煤灰砖及灰砂砖工艺技术及质量管理规程安徽省墙体材料革新和建筑节能办公室发布二0一三年四月前言蒸压硅酸盐砖是以硅质材料及钙质材料为主要原料，掺入一定外加剂，经坯料制备、压制成型、蒸压养护而成的实心或空心砖。
由于市场的需求，我省蒸压硅酸盐砖工业发展很快，而且生产技术、装备水平有了很大提高。
近几年来大多数蒸压灰砂砖、蒸压粉煤灰砖企业的质量意识有了较大的提高，建立了全面质量管理机构，设置了专职人员，不断对员工进行质量教育，在原料成型、半成品和成品等环节上，严格进行把关，使企业生产的全过程都处在受控状态，产品质量有了较大提高。
但是，也有少数企业质量意识淡薄，质量管理薄弱。
为了提高我省行业整体水平，规范企业行为，保证蒸压硅酸盐砖行业的健康发展，确保建筑物的品质，十分有必要制定蒸压灰砂砖、蒸压粉煤灰砖工艺质量管理规程。
本《蒸压粉煤灰砖及灰砂砖工艺技术及质量管理规程》根据《产业结构调整指导目录（2011年本）》，相关产业政策及生产工艺要求制定。
规程由郑碧、薛世浩、王东编写。
在编写过程中得到安徽建鑫新型墙材科技有限公司等的帮助，还参考了许多专家论著文献，在此一并表示衷心感谢！由于编写水平有限，不当之处，恳请指正。
2013.4目录第一章总则 (1)第二章质量管理机构 (1)第三章质量管理制度 (3)第四章原材料的质量管理及工艺要求 (4)第五章生产过程的质量管理及生产工艺 (7)第六章成品检验及产品出厂 (13)附件1 安徽省新型墙材企业检验室基本条件附件2 安徽省新型墙体材料企业现场考核办法附件3 安徽省新型墙体材料产品确认管理办法附件4 安徽省新型墙体材料生产企业记录表格第一章总则1.1 为了加强安徽省蒸压粉煤灰砖、蒸压灰砂砖生产企业工艺质量管理，保证和稳定产品质量，根据《中华人民共和国产品质量法》、《蒸压灰砂砖》GB11945、《蒸压灰砂多孔砖》JC/T637、《粉煤灰砖》JC239、《蒸压粉煤灰多孔砖》GB26541和相关产业政策及生产工艺要求特制定本规程。
2024版建筑工程常用原材料及工程检测试验作业指导书(7.1) (1)
常用原材料原材料名称主要检测试验参数取样规定取样数量取样方法（附图）相关标准规范水泥（硅酸 盐、普通硅 酸盐、矿渣 硅酸 盐、粉 煤灰硅酸 盐、 火山灰硅酸 盐、复合硅 酸盐）1、散装水泥：随机从少于3个车罐中各取等量水泥， 经混拌均匀后， 从中称取不少于12kg的水泥做为试样。
2、袋装水泥：随机从不必试：安定性、凝结时间、强度；其他：细度、烧失量、三氧化硫、碱含量、氯化物、放射性、水溶性铬(Ⅳ)少于20袋中各取等量水泥， 经混拌均匀后， 从中称取不少于12kg的水泥做为试样。
现场随机抽取12kgGB175-2023砌筑水泥必试：细度、凝结时间、煮沸法安定性、保水率、强度、放射性其他：三氧化硫、氯离子、水泥中水溶性铬1、散装水泥：当所取水泥深度不超过2m时,每一个编号内采用散装水泥取样器随机取样， 经混拌均匀后， 从中称取不少于12kg的水泥做为试样。
2、袋装水泥：每一个编号内随机抽取不少于20袋水泥经混拌均匀后， 从中称取不少于12kg的水泥做为试样。
现场随机抽取12kgGB/T3183-2017原材料名称主要检测试验参数取样规定取样数量取样方法（ 附图 ）相关标准规范掺合料（ 粉 煤灰 ）必试 ：细度 、 需水量比 、 烧失量其他 ：含水量 、 三氧化硫质量分数 、 游离氧化钙质量分数 、 二氧化硅 、 三氧化铝和三氧化二铁总质量分数 、 密度 、 安定性 、强度活性指数散装粉煤灰和袋装粉煤灰应分别进行编号和取样。
不超过500t为一编号 ，每一编号为一取样单位(取样方法按GB/T12573进行 。
取样应有代表性 ，可连续取 ，也可从10个以上不同部位取等量样品 ，总量至少3kg 。
)粉煤灰出厂前按同种类 、 同等级编号和取样3 kgGB/T 1596-2017掺合料（ 用于水泥和混凝土中的粒化高炉矿渣粉 ）必试 ：密度 、 比表面积 、 活性指数 、 流动度比 、 初凝时间比 、含水量 、 三氧化硫 、氯离子 、 不溶物 、 烧失量其他 ：玻璃体含量 、放射性取样按GB/T12573规定进行 ,取样应有代表性 ，可连续取样 ，也可以在20个以上部位取等量样品 ,总量至少20kg。

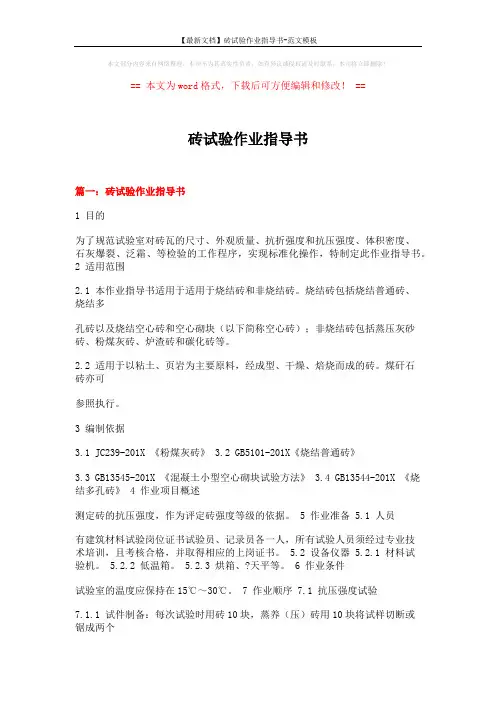

【最新文档】砖试验作业指导书-范文模板 (13页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==砖试验作业指导书篇一：砖试验作业指导书1 目的为了规范试验室对砖瓦的尺寸、外观质量、抗折强度和抗压强度、体积密度、石灰爆裂、泛霜、等检验的工作程序，实现标准化操作，特制定此作业指导书。
2 适用范围2.1 本作业指导书适用于适用于烧结砖和非烧结砖。
烧结砖包括烧结普通砖、烧结多孔砖以及烧结空心砖和空心砌块（以下简称空心砖）；非烧结砖包括蒸压灰砂砖、粉煤灰砖、炉渣砖和碳化砖等。
2.2 适用于以粘土、页岩为主要原料，经成型、干燥、焙烧而成的砖。
煤矸石砖亦可参照执行。
3 编制依据3.1 JC239-201X 《粉煤灰砖》 3.2 GB5101-201X《烧结普通砖》3.3 GB13545-201X 《混凝土小型空心砌块试验方法》 3.4 GB13544-201X 《烧结多孔砖》 4 作业项目概述测定砖的抗压强度，作为评定砖强度等级的依据。
5 作业准备 5.1 人员有建筑材料试验岗位证书试验员、记录员各一人，所有试验人员须经过专业技术培训，且考核合格，并取得相应的上岗证书。
5.2 设备仪器 5.2.1 材料试验机。
5.2.2 低温箱。
5.2.3 烘箱、?天平等。
6 作业条件试验室的温度应保持在15℃～30℃。
7 作业顺序 7.1 抗压强度试验7.1.1 试件制备：每次试验时用砖10块，蒸养（压）砖用10块将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。
在试件制备平台上，将已断开的半截砖放入室温的净水中浸10～20min后取出并以断用反方向叠放，两者中间抹以厚度不超过5mm的用P32.5普通硅酸盐水泥调制成稠度适宜的水泥经净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。

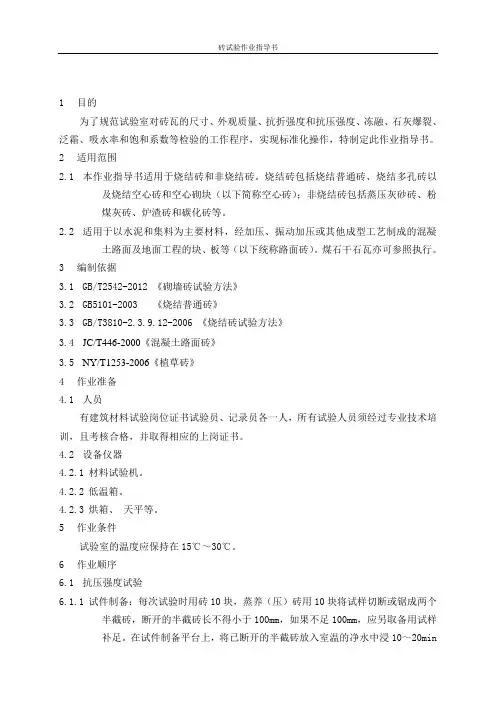

砖试验作业指导书
1目的为了规范试验室对砖瓦的尺寸、外观质量、抗折强度和抗压强度、冻融、石灰爆裂、泛霜、吸水率和饱和系数等检验的工作程序，实现标准化操作，特制定此作业指导书。
2适用范围2.1本作业指导书适用于烧结砖和非烧结砖。
烧结砖包括烧结普通砖、烧结多孔砖以及烧结空心砖和空心砌块（以下简称空心砖）；非烧结砖包括蒸压灰砂砖、粉煤灰砖、炉渣砖和碳化砖等。
2.2适用于以水泥和集料为主要材料，经加压、振动加压或其他成型工艺制成的混凝土路面及地面工程的块、板等（以下统称路面砖）。
煤石干石瓦亦可参照执行。
3编制依据3.1GB/T2542-2012 《砌墙砖试验方法》3.2GB5101-2003 《烧结普通砖》3.3GB/T3810-2.3.9.12-2006 《烧结砖试验方法》3.4JC/T446-2000《混凝土路面砖》3.5NY/T1253-2006《植草砖》4作业准备4.1人员有建筑材料试验岗位证书试验员、记录员各一人，所有试验人员须经过专业技术培训，且考核合格，并取得相应的上岗证书。
4.2设备仪器4.2.1材料试验机。
4.2.2低温箱。
4.2.3烘箱、•天平等。
5作业条件试验室的温度应保持在15℃～30℃。
6作业顺序6.1抗压强度试验6.1.1试件制备：每次试验时用砖10块，蒸养（压）砖用10块将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，如果不足100mm，应另取备用试样补足。
在试件制备平台上，将已断开的半截砖放入室温的净水中浸10～20min后取出并以断用反方向叠放，两者中间抹以厚度不超过5mm的用P32.5普通硅酸盐水泥调制成稠度适宜的水泥经净浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。
6.1.2试件养护：制成的抹面试件置于不低于10℃的不通风室内养护3d。
6.1.3测量每个试件连接面或受压面的长宽尺寸各两个，分别取其平均值，精确至1mm。
6.1.4将试件平放在加压设备中央，垂直于受压加荷，应均匀平稳，不得发生冲击或振动，加荷速度以5±0.5kN/s为宜。
蒸压灰砂砖实验方法作业指导书
1、总则制定蒸压灰砂砖试验指导书的目的是规范试验操作过程并对检验结果作出正确的评价，确保试验检测数据的科学、有效。
2、相关标准《砌墙砖试验方法》GB/T2542—2003《蒸压灰砂砖》GB11954—19993、适用范围本实验方法适用于以石灰和砂为主要原料,允许掺入颜料和外加剂,经坯料制备、压制成型、蒸压养护而成的实心灰砂砖。
4、组批原则及取样规定同类型的灰砂砖每10万块为一验收批，不足10万也按一批计，每一验收批随机抽取试样一组10块﹙抗压5块，抗折5块﹚抽样数量应按表1进行。
表1 抽样数量规格及实验项目4.1 规格砖的外观为直角六面体。
砖的公称尺寸为长度240mm，宽度115mm，高度53mm。
生产其他规格尺寸产品，由用户与生产厂协商确定。
4.2 强度级别根据抗压强度和抗折强度分为MU25，MU20，MU15，MU10四级。
4.3试验项目抗压强度，抗折强度，外观质量。
5、技术要求5.1尺寸允许偏差和外观质量应符合表2规定表2 尺寸偏差和外观质量5.2强度抗压强度和抗折强度应符合表3规定表3 力学性能6.试验方法6.1抗折强度试验 6.1.1仪器设备材料实验机：实验机的示值相对误差不大于±1%，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20%～80%之间。
抗折夹具：抗折实验的加荷形式为三点加荷，其上压棍和下支棍的曲率半径为15mm ，下支棍应有一个为绞接固定。
钢直尺：分度值为1mm 。
6.1.2试样试样数量：按表1要求确定。
试样处理：样品应放在温度为（20±5）℃的水中浸泡24h 后取出，用湿布拭去其表面水分进行抗折强度试验。
6.1.3试验步骤6.1.3.1样品测量：长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸。
当被测量处有缺损或凸出时，可在其旁边测量，但应选择不利的一侧。
精确至0.5mm 。
蒸压灰砂砖标准
蒸压灰砂砖标准1主题内容与适用范围本标准规定了蒸压灰砂砖 (以下简称灰砂砖) 的产品分类、技术要求、试验方法、检验规则、产品合格证、堆放和运输。
本标准适用于以石灰和砂为主要原料，经坯料制备、压制成型、蒸压养护而成的实心灰砂砖。
本标准规定的灰砂砖不得用于长期受热200 C以上、受急冷急热和有酸性介质侵蚀的建筑部位。
2引用标准 GB2542 砌墙砖(外观质量、抗压、抗折强度、抗冻性能)检验方法GB5348 砖和砌块名词术语3产品分类3．1 产品规格3．1．1 砖的外形为矩形体。
3.1.2砖的公称尺寸为：长度240mm宽度115mm高度53mm3 ．2产品等级3. 2. 1根据抗压强度和抗折强度，强度级别分为 251)， 201)， 151) ，102) 级。
3 . 2. 2根据尺寸偏差和外观分为： a .优等品一一A;b .一等品一一E;c.合格品一一C。
3．3产品标记灰砂砖产品标记采用强度级别、产品等级、标准编号的顺序打印，示例如下：强度级别为20 级，优等品的灰砂砖：LSB－ 20－ A－ GB l1945 注：1 ) 15 级以上的砖可用于基础及其他建筑位。
2)10级砖可用于防潮层以上的建筑部位。
4技术要求4．1 尺寸偏差和外观尺寸偏差和外观应符合表 1 的规定。
4．2抗折强度和抗压强度抗折强度和抗压强度应符合表 2的规定。
抗冻性应符合表3的规定。
表1灰砂砖外观质量 mm项目指标优等品一等品合格品(1)尺寸偏差不超过长度±2 宽度± 2±2±3高度±1(2)对应高度差不大于 1 2 3(3)缺棱掉角的最小破坏尺寸不大于 10 15 25(4)完整面不少于 2 个条面和 1 个顶面 1 个条面和 1 个条面和或 2 个顶面和 1 个 1 个顶面 1 个顶面条面(5)裂缝长度不大于 a. 大面上宽度方向及其延伸到条面的长度; 30 50 70b.大面上长度方向及其延伸到顶面上的长度50 70 100或条、顶面水平裂纹的长度表2灰砂砖力学性能 MPa强度级别抗压强度抗折强度平均值不小于单块值不小于平均值不小于单块值不小于25 25.0 20.0 5.0 4.0 20 20.0 16.0 4.0 3.215 15.0 12.0 3.3 2.6 10 10.0 8.0 2.5 2.0 注：优等品的强度级别不得小于 15级。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、总则
制定蒸压灰砂砖试验指导书的目的是规范试验操作过程并对检验结果作出正确的评价，确保试验检测数据的科学、有效。
2、相关标准
《砌墙砖试验方法》GB/T2542—2003
《蒸压灰砂砖》GB11954—1999
3、适用范围
本实验方法适用于以石灰和砂为主要原料,允许掺入颜料和外加剂,经坯料制备、压制成型、蒸压养护而成的实心灰砂砖。
4、组批原则及取样规定
同类型的灰砂砖每10万块为一验收批，不足10万也按一批计，每一验收批随机抽取试样一组10块﹙抗压5块，抗折5块﹚
抽样数量应按表1进行。
表1 抽样数量
规格及实验项目
4.1 规格
砖的外观为直角六面体。
砖的公称尺寸为长度240mm，宽度115mm，高度53mm。
生产其他规格尺寸产品，由用户与生产厂协商确定。
4.2 强度级别
根据抗压强度和抗折强度分为MU25，MU20，MU15，MU10四级。
4.3试验项目
抗压强度，抗折强度，外观质量。
5、技术要求
5.1尺寸允许偏差和外观质量应符合表2规定
表2 尺寸偏差和外观质量
5.2强度
抗压强度和抗折强度应符合表3规定
表3 力学性能
6.试验方法
6.1抗折强度试验 6.1.1仪器设备
材料实验机：实验机的示值相对误差不大于±1%，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20%～80%之间。
抗折夹具：抗折实验的加荷形式为三点加荷，其上压棍和下支棍的曲率半径为15mm ，下支棍应有一个为绞接固定。
钢直尺：分度值为1mm 。
6.1.2试样
试样数量：按表1要求确定。
试样处理：样品应放在温度为（20±5）℃的水中浸泡24h 后取出，用湿布拭去其表面水分进行抗折强度试验。
6.1.3试验步骤
6.1.3.1样品测量：长度应在砖的两个大面的中间处分别测量两个尺寸；宽度应在砖的两个大面的中间处分别测量两个尺寸；高度应在两个条面的中间处分别测量两个尺寸。
当被测量处有缺损或凸出时，可在其旁边测量，但应选择不利的一侧。
精确至0.5mm 。
按上述方法测量试样的高度和宽度尺寸各2个，分别取算术平均值，精确至1mm 。
6.1.3.2调整抗折夹具下支棍的跨距为砖规格长度减去40mm 。
但规格长度为190mm 的砖，其跨距为160mm 。
6.1.3.3将试样大面平放在下支棍上，试样两端面与下支棍的距离应相同，当试样有裂缝或凹陷时，应使有裂缝或凹陷的大面朝下，以（50～150）N/S 的速度均匀加荷，直至试样断裂，记录最大破坏荷载P 。
6.1.3.4结果计算与评定
每块试样的抗折强度（Rc ）按式（1）计算，精确至0.01MPa 。
2
32c pl
R bh …………………………………………（1） 式中：
Rc ——抗折强度，单位为兆帕（MPa ）； P ——最大破坏荷载，单位为牛顿（N ）；
L——跨距，单位为毫米（mm）；
B——试样宽度，单位为毫米（mm）；
H——试样高度，单位为毫米（mm）。
实验结果以试样抗折强度的算术平均值和单块最小值表示，精确至0.01MPa。
6.2抗压强度试验
6.2.1仪器设备：
材料实验机：实验机的示值相对误差不大于±1%，其下加压板应为球绞支座，预期最大破坏荷载应在量程的20%～80%之间。
试件制备平台：试件制备平台必须平整水平，可用金属或其他材料制作。
水平尺：规格为250mm～300mm。
钢直尺：分度值为1mm。
切割设备
6.2.2试样
试样数量：按表1规定确定。
试样处理：同一试样的两半截砖切断相反叠放，叠放部分不得小于100mm，既为抗压强度试件。
如果不足100mm时，则应剔除，另取备用试样补足。
砖试件不需要养护，直接进行实验。
6.2.3实验步骤
6.2.3.1测量每个试件连接面或受压面的长、宽尺寸各两个，分别取其平均值，精确至1mm。
6.2.3.2将试件平放在加压板的中央，垂直于受压面加荷，应均匀平稳，不得发生冲击或震动。
加荷速度以4KN/S为宜，直至试件破坏为止，记录最大破坏荷载P。
6.2.4结果计算与评定
每块试样的抗压强度（Rp）按式（2）计算，精确至0.01MPa
P p
R
LB
(2)
式中：
Rp——抗压强度，单位为兆帕（MPa）；
P——最大破坏荷载，单位为牛顿（N）；
L——受压面（连接面）的长度，单位为毫米（mm）；
B——受压面（连接面）的宽度，单位为毫米（mm）；
试验结果以试样抗压强度的算术平均值和标准值或单块最小值表示，精确至0.1MPa。
