电气火灾监控系统的组成
电气火灾监控系统的组成及工作原理
电气火灾监控系统的组成及工作原理近年来电气火灾居高不下，电气火灾监控系统已经逐渐成为建筑消防电气设计中必须考虑的重要部分。
本文主要为大家介绍电气火灾监控系统的组成及工作原理。
电气火灾监控系统的基本组成产品：（根据国家标准GB14287-2005《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定)）1、电气火灾监控设备2、剩余电流式电气火灾监控探测器由监控探测器和剩余电流互感器（分对插式、闭合式两种）组成3、测温式电气火灾监控探测器测温式电气火灾监控探测器由监控探测器和测温传感器所组成。
电气火灾监控系统的系统构架：电气火灾监控系统采用站控管理层、网络通讯层和现场设备层三层分布式结构。
各电气火灾监控探测器通过屏蔽双绞线RS485接口（支持MODBUS通讯协议）连接接入通讯服务器，然后通过五类线TCP/TP协议进入工业交换机，然后通过光缆到达监控主机。
a）现场设备层为监控系统的最基本组成元素，主要用于连接网络中各电参量采集测量仪表以及保护装置等，现场设备层肩负着采集数据的重任，同时也是执行后台控制命令的终端元件。
b）通讯控制层主要是由通讯服务器、接口转换器件及总线网络等组成。
该层是数据信息交换的桥梁，不同的接口转换器件提供了RS232、RS422、RS485、SPABUS等及以太网等各种接口，组网方式灵活，支持点对点的通讯、现场总线网络、以太网等类型的组态网络。
通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令，并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作，如电压/电流等电参量、输入开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等；微机保护装置主要是为保证上位机的正常工作，避免网络中不稳定信号对其造成的干扰或破坏；接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异，需要进行转换方可进行数据交换。
c）管理测控层由网络管理人员进行监控，由电气火灾监控系统软件和必要的硬件设备如计算机、打印机、UPS等组成，该层为最上层面对客户层。

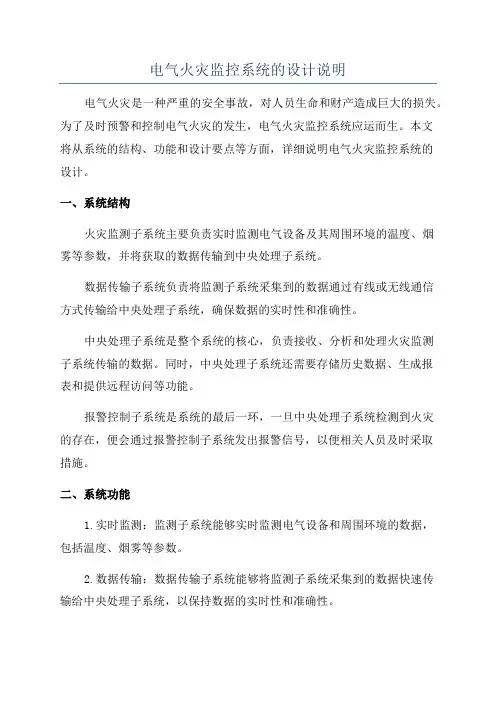

电气火灾监控系统的设计说明
电气火灾监控系统的设计说明电气火灾是一种严重的安全事故，对人员生命和财产造成巨大的损失。
为了及时预警和控制电气火灾的发生，电气火灾监控系统应运而生。
本文将从系统的结构、功能和设计要点等方面，详细说明电气火灾监控系统的设计。
一、系统结构火灾监测子系统主要负责实时监测电气设备及其周围环境的温度、烟雾等参数，并将获取的数据传输到中央处理子系统。
数据传输子系统负责将监测子系统采集到的数据通过有线或无线通信方式传输给中央处理子系统，确保数据的实时性和准确性。
中央处理子系统是整个系统的核心，负责接收、分析和处理火灾监测子系统传输的数据。
同时，中央处理子系统还需要存储历史数据、生成报表和提供远程访问等功能。
报警控制子系统是系统的最后一环，一旦中央处理子系统检测到火灾的存在，便会通过报警控制子系统发出报警信号，以便相关人员及时采取措施。
二、系统功能1.实时监测：监测子系统能够实时监测电气设备和周围环境的数据，包括温度、烟雾等参数。
2.数据传输：数据传输子系统能够将监测子系统采集到的数据快速传输给中央处理子系统，以保持数据的实时性和准确性。
3.数据分析与处理：中央处理子系统对接收到的数据进行分析和处理，根据预设的规则进行故障诊断和火灾预警。
4.历史数据存储：中央处理子系统需要存储历史数据，以便在需要追溯和分析时使用，并能生成相应的报表。
5.远程访问：中央处理子系统支持远程访问，相关人员可以通过手机、电脑等设备随时随地查看系统状态和接收报警信息。
6.报警控制：一旦中央处理子系统检测到火灾的存在，报警控制子系统立即发出报警信号，相关人员及时采取措施。
三、设计要点1.监测点的布设：根据不同场所的特点和要求，合理布设监测点，保证对关键电气设备和周围环境进行全面监测。
2.数据传输的可靠性：采用备份传输和数据加密等技术手段，确保数据传输的可靠性和安全性。
3.规则设置与预警准确性：根据实际情况，设置合理的规则，使系统能够准确判断火灾预警，避免误报和漏报。
电气火灾监控系统工程方案
电气火灾监控系统工程方案一、项目背景随着城市化进程的不断推进，采用电气设备的场所日益增加，而电气设备在长期使用中很容易出现各种故障，如短路、过载、接触不良等，这些故障往往会引发火灾。
因此，配电箱、电缆线路等电气设备需要进行监测和防护，以提高火灾预防和处理能力，保障人身及财产安全。
因此，本工程拟对电气火灾监控系统进行设计和实施。
二、系统组成及功能1. 系统组成该电气火灾监控系统主要由火灾传感器、控制器以及报警显示器组成。
其中，火灾传感器用于监测电气设备的温度和烟雾等环境参数，控制器用于接收传感器信息并进行判断，当监测到异常时，会向报警显示器发送信号，并触发报警装置，同时实时向监控中心发送信息。
2. 功能说明（1）监测功能：系统能够对电气设备周围环境参数进行实时监测，包括温度、烟雾、气体浓度等。
（2）报警功能：当监测到异常参数时，系统能够立即转发报警信号，及时预警火灾风险。
（3）远程监控功能：系统能够连接到监控中心，实现远程监控和管理，保证第一时间了解电气设备的状态并进行处理。
三、系统设计1. 传感器选择及布置（1）温度传感器：选用高精度的温度传感器，能够在电气设备温度发生变化时及时监测到。
（2）烟雾传感器：选用敏感度高，稳定性好的烟雾传感器，能够在火灾初期及时发现烟雾，并进行报警。
（3）传感器布置：根据实际情况，合理布置传感器，确保能够全面监测到电气设备的环境参数。
2. 控制器设计控制器是系统的核心部分，主要负责接收传感器信息、进行判断和处理，并向监控中心发送信息。
控制器采用先进的嵌入式技术，具有高性能和稳定性，同时还能实现远程控制功能，实现对电气设备的远程自动化控制。
3. 报警显示器设计报警显示器采用彩色触摸屏技术，能够清晰显示火灾报警信息及相关图形和数据，并具有触摸屏幕操作功能，方便用户对系统进行监控和操作。
同时还能够实现报警记录的查询和导出功能，方便对火灾报警信息进行分析和处理。
四、系统实施1. 现场调研在开始设计之前，需要对现场进行调研，了解具体的电气设备情况、布局及使用情况，并根据调研结果确定传感器的数量和布置方案。
电气火灾监控系统
电气火灾监控系统施工方案：电气火灾监控系统该系统旨在远程监控城市内各建筑的电气火灾安全状态。
它由电气火灾监控主机、电气火灾监控器、漏电探测器、电流探测器、系统总线、有线网络和电气火灾网络接入模块组成。
电气火灾监控主机是一个装置，用于接收和监控现场电气火灾监控器报警信号。
电气火灾监控器则是一个监控装置，用于接收电气火灾探测器信号，并具有现场报警功能。
漏电探测器采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器。
电流探测器则采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器。
系统总线是电气火灾监控系统与各电气火灾监控器之间的物理传输介质。
有线网络是用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。
电气火灾网络接入模块是用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。
监控节点是设置在配电箱（柜）内的现场电气火灾监控器件。
电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。
下列场所应设置电气火灾监控系统：符合GB中规定的保护对象为特级、一级除住宅外的场所；任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所；住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。
电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。
系统设计应以漏电、温度、电流及电压监控为主，并具有预警功能，能在被监控参数发生异常但未达到监控报警值前发出预报警信号。
6.1.4 电气火灾监控主机需要实时显示监控参数，如漏电数值、温度数值、线缆电流数值、电压数值和报警部位，包括楼层和配电箱编号等。
此外，它应该具备人工在线查询、设定和修改各电气火灾监控器的有关参数，并且应该有实时监控报警和系统故障报警功能。
6.1.5 如果监控节点少于10个，则可以不配置电气火灾监控主机。
电气火灾监控施工方案
电气火灾监控施工方案1. 引言电气火灾是一种常见且危险的事故，可能对人员和财产造成重大伤害。
为了及时发现和防止电气火灾的发生，监控系统是非常重要的。
本文档将介绍一个电气火灾监控的施工方案，包括系统组成、设备安装、网络连接以及数据存储与分析等方面。
2. 系统组成电气火灾监控系统主要由以下几部分组成：•火灾探测器：用于检测电气火灾的发生，包括红外线探测器、烟雾探测器等。
•报警装置：当火灾被探测到时，发出声音或闪光等警报信号，提醒人员采取相应的措施。
•数据采集设备：负责采集火灾相关的数据，如温度、电流、电压等。
•数据传输装置：将采集到的数据传输到监控中心或云平台。
•显示与控制设备：用于显示监控数据并进行相应的控制操作。
3. 设备安装3.1 火灾探测器安装位置火灾探测器应安装在电气设备周围，并与电气设备之间保持一定的距离。
具体安装位置应根据实际情况进行评估，考虑到火灾可能发生的地方和需求的灵敏度等因素。
3.2 数据采集设备安装数据采集设备应与需要监测的电气设备相连接，确保能够准确地获取相关数据。
安装时应保证设备的固定稳定，避免振动和异物干扰。
3.3 数据传输装置安装数据传输装置应安装在离数据采集设备较近的位置，以确保数据传输的稳定和可靠。
同时，需要提前规划好网络连接，确保传输通道的畅通。
3.4 显示与控制设备安装显示与控制设备应安装在监控中心或操作人员容易观察和操作的位置，以便对监控数据进行及时的查看和控制。
4. 网络连接为了实现数据的实时传输和远程监控，需要进行网络连接。
以下是几种常见的网络连接方式：•有线连接：利用网线连接各个设备和监控中心，确保稳定和快速的数据传输。
•Wi-Fi连接：适用于设备分布范围较广的场合，通过无线路由器建立连接。
•无线传感器网络：使用无线传感器节点进行数据采集和传输，可扩展性强，适用于设备分布范围广且不易布线的场合。
需要根据具体的环境和需求选择合适的网络连接方式，并进行相应的配置和设置。
电气火灾监控系统
电气火灾系统1．系统构成系统主要由GST-DH9200剩余电流式电气火灾监控探测器、DH—GSTN5300剩余电流式电气火灾监控探测器、DH—GSTN5100剩余电流式电气火灾监控探测器、GST-DH9501系列电气火灾监控探测器、DH—GSTN5201测温式电气火灾监控探测器、DH-GSTN5208测温式电气火灾监控探测器、GST-DH9600 隔离器、GST—DH9000电气火灾监控设备及GST-DH9300电气火灾监控图形显示系统等产品构成。
参GST电气火灾监控系统示意图介绍。
剩余电流式电气火灾监控探测器检测配出供电线路的剩余电流,当剩余电流达到报警设定值时，通过总线将报警信息传送给电气火灾监控设备。
探测器也可对配出供电线路的供电进行检测，并可将配出供电线路的供电状态信息传送给电气火灾监控设备.GST-DH9600隔离器是保护系统总线正常工作的重要产品，当总线发生超过隔离器动作电流或总线短路故障时，隔离器动作切断短路故障所在的总线支路，从而保护系统其它部分正常运行.GST-DH9000电气火灾监控设备是电气火灾监控系统的核心，它主要为探测器总线通讯电路供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。
GST—DH9300电气火灾监控图形显示系统是图形显示装置，采用大屏幕图形化显示整个供电线路供电状况、供电线路剩余电流数值、报警故障信息、历史事件记录等各种信息。
2．工作原理2.1防火原理:电气火灾发生的原因可能是多种因素造成的，从电气火灾的主要原因看：（1）安装、接线不当造成的相间短路；（2)环境潮湿、进水导致的相间短路；（3）设计不当或电气故障导致电气线路载流量远超过设计值，长期运行导致线路发热造成火灾；（4）机械损伤、绝缘老化造成线路漏流,漏流导致局部高温、电弧或电火花导致电气火灾。
从产生电气火灾发生的机理看主要有故障部位局部长时间发热,造成绝缘进一步下降，最终造成线路短路，导致火灾;另一个是故障部位产生的电弧或电火花瞬间释放热量造成线路短路，导致火灾。
电气火灾监控系统的组成
接下来介绍——电气火灾监控探测器
电气火灾监控探测器主要是用于监测电路电报警条件立即发出声光报警！ 不要看它小巧，他在这个系统中可是担任了非常重要的位置，就像斥候一样，活动在最前线，实时监控反馈信息！具有电路温度监测功能，消防联动功能，故障报警，脱扣功能，CAN总线通讯功能，报警延时功能等等等等......
最后介绍——电气火灾剩余电流互感器
剩余电流互感器是电气火灾监控系统的监测元件，它的主要功能就是利用互感器内部的铁新检测通过互感器的剩余电流是否正常；并将一次回路的剩余电流转换为二次回路的输出电压，说起来电气火灾剩余电流互感器也在系统中占据着重要位置！
总而言之电气火灾监控系统是为了提前发现火灾隐患，提前排除火灾隐患的重要装置，火灾报警不如火灾监控，直接将电气火灾扼杀在摇篮中，为保护大家的生命财产安全作出重大贡献，温州博海消防温馨提示您:安装电气火灾监控系统——防患于未燃!←
电气火灾监控系统的组成结构
电气火灾监控系统顾名思义，一个系统是由多个分支组成的，那么这些组成电气火灾监控系统的分支到底有哪些呢？ 今天温州博海消防来给大家解析一下。
首先介绍的是这个系统里最为重要的部分——电气火灾监控主机
电气火灾监控主机是这个系统的核心部件，探测器的数据反馈到主机，主机进行对数据的解析是否需要报价 如果需要那么主机发出指令，就像人类的大脑一样发出命令，也是这个系统里面最豪华的配置：电气火灾监控主机，具有中文全彩触摸液晶屏显示、遥测参数实时显示、配置热敏打印机可储存、打印、查询事件记录的功能，另外还配置主备双路自动切换电源功能，让用户更为放心！
电气火灾监控系统设计标准
电气火灾监控系统设计标准
电气火灾监控系统设计标准是指用于指导电气火灾监控系统设计的一系列规范和要求。
这些标准旨在确保电气火灾监控系统能够有效地检测和报警电气火灾，从而降低火灾发生的风险。
电气火灾监控系统设计标准主要包括以下内容：
1.系统组成：电气火灾监控系统由电气火灾监控设备
和电气火灾监控探测器组成。
电气火灾监控设备负
责接收和处理探测器发送的报警信号，并向控制中
心发送报警信息。
电气火灾监控探测器负责检测电
气火灾的发生。
2.探测器类型：电气火灾监控探测器主要有剩余电流
式、测温式和故障电弧式三种。
剩余电流式探测器
是根据电气设备的漏电电流来检测火灾的发生。
测
温式探测器是根据电气设备的温度来检测火灾的发
生。
故障电弧式探测器是根据电气设备的故障电弧
来检测火灾的发生。
3.探测器布置：电气火灾监控探测器应根据被保护电
气设备的类型、规模和布置情况进行布置。
一般情
况下，应在电气设备的入口、出口、转折处、重要
部位等位置布置探测器。
4.报警方式：电气火灾监控系统应具有声光报警、联
动报警和远程报警等功能。
声光报警是指在发生火
灾时，系统发出声音和光信号进行报警。
联动报警
是指在发生火灾时，系统自动启动消防设备进行扑
救。
远程报警是指在发生火灾时，系统将报警信息
发送到消防控制中心。
电气火灾监控系统设计标准是确保电气火灾监控系统有效运行的重要保证。
在设计电气火灾监控系统时，应严格按照相关标准进行设计，以确保系统的安全性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乐清市群泰电气
（1）系统组成
电气火灾监控系统是由漏电探测装置与监控设备所组成的。
漏电探测装置是由电流互感器、漏电探测器构成。
监控探测器与监控设备之间通常是以有线的方式相连接的。
(2)电流互感器检测电流的基本原理
如图3所示，若导线中流过的电流为i1,i1在其周围将产生电磁场，电磁场的强弱与导线中电流的大小成正比。
电流互感器是高导磁率器件，把它置于电磁场中，在其次级线圈中将会感应出交变电流i2,i2=i1/n，n为互感器次级线圈的匝数，由此可见i2与i1是成正比的。
（3）监控系统组成和工作原理
监控系统分为漏电探测装置与监控设备。
漏电探测装置使用电流互感器提取漏电信号，经过信号放大、AC/DC变换、A/D变换、CPU处理之后，送至输出级。
输出信号经过总线后通往监控设备。
监控设备接收的漏电信号经过CPU处理后，送往报警器、显示器、控制信号输出级。
报警器由报警指示灯、蜂鸣器组成，显示器使用LED数码管、LCD液晶显示屏显示出漏电电流的大小及所有相关的信息，控制信号输出级输出各种报警及控制信号，以切断供电的电源及附加的报警等。
监控设备有存储及打印的功能，可供随时查询。
一个电气系统的输入、输出端电流值，当无任何损失时，其流入及流出的相量和为零，也就是无漏电电流；如果这个电气系统有电流泄漏，这个系统的电流相量和就不为零，对外有了泄漏电流，系统中便产生了漏电电流。
漏电电流是由AKH-0.66L系列电流互感器检测出的，AKH-0.66L系列电流互感器将信息传送到ARCM系列监控探测器里，经放大、A/D 转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也传送到Acrel-6000系列监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控设备发出火灾报警信号，点亮报警指示灯，发出报警声响，同时在液晶显示屏上显示火灾报警等信息。
值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
（1）电气火灾监控系统常年不间断地被用来实时监测低压配电系统的绝缘状态，以掌握线路或者用电设备电气绝缘的变化情况，测量漏电电流的大小，从而能够有效地避免因为接地故障而产生火花电弧引起的电气火灾。
（2）报警的同时能够明示漏电的位置，容易查找出故障点，报警的同时并不切断电源，避免因为突然断电而造成的不必要的损失和不良的社会影响。
（3）漏电形成的局域网，通过远程来报警，实现了科学的安全化的管理。
