电气火灾监控设备与电气火灾监控系统设
计探讨(标准版)
摘要：电气火灾监控系统属于漏电监控方面的先期预报警系统，与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失，本文简要介绍了电气火灾设备与电气火灾监控系统的设计应用及基本组成与工作原理。
关键词：监控设备监控系统设计探讨
1、系统的特点
电气火灾监控系统属于先期预报警系统，与传统火灾自动报警系统不同的是，电气火灾监控系统早期报警是为了避免损失，而传统火灾自动报警系统是为了减少损失。所以，这就是说为什么不管是新建或是改建工程项目，尤其是已经安装了火灾自动报警系统的
单位，仍需要安装电气火灾监控系统的根本原因。
2、系统设计应用的依据
⑴电气火灾监控系统的设计与应用，主要依据是根据国家标准中的相关条文：
其一，是GB50045-95《高层民用建筑设计防火规范》，其中在条文9.5.1里规定：高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。
其二，是GB50016《建筑设计防火规范》，在条文11.2.7里规定：下列场所宜设置剩余电流动作电气火灾监控系统。这些场所包括各种类型的：影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。
其三，国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。
其四，电气火灾监控系统的产品应满足：GB14287.1《电气火灾监控设备》GB14287.2《剩余电流式电气火灾监控探测器》GB14287.3
《测温式电气火灾监控探测器》。
其五，电气火灾监控系统的安装和运行应满足GB13955《剩余电流动作保护装置安装和运行》。
其六，电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求。
其七，电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)。
⑵对“宜”字的理解
国家标准《建筑电气火灾预防要求和检测方法》有关条文中明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。在《剩余电流动作保护装置安装和运行》有关条文中也同样明确要求“必须安装剩余电流保护装置的设备和场所”。其中就末端保护和线路保护做出了具体规则，另外，在4.6条款里，同样明确在某些场所“应安装报警式剩余电流保护装置”的具体规定。这些都是强制性的规定。
在国家标准《高层民用建筑设计防火规范》和《建筑设计防火
规范》里，对是否安装电气火灾监控系统是以“宜”安装来表示的。所谓“宜”安装，按着规范里用词说明指出:表示允许也稍有选择。也就是说可以安装，也可以不安装。
怎样理解“宜”字的含意，把握好“宜”安装电气火灾监控系统的设计和应用呢？笔者认为，随着祖国现代化建设的快速发展和人民生活水平的不断提高，用电量大为增加，相应地电气火灾事故的发生则居高而不下，造成的损失也是不可估量的，综合考察我国发生火灾的趋势，故安装电气火灾监控系统是非常迫切的、必要的。再说，若是我们把低压配电系统中的尚未造成火灾发生的隐患，事先有效地通过对漏电、温度的异常变化以及它们可能引起的火灾进行预报、监控，大大地降低火灾事故的发生，避免损失不是比减少损失的效果更好吗？笔者相信，强制性地必须安装电气火灾监控系统的全国性的普及措施，已经为期不远了。
3、系统的基本组成及工作原理
⑴基本组成
根据国家标准GB14287-2005《电气火灾监控系统》以及相关规
浅谈电气火灾监控系统的实际应用
浅谈电气火灾监控系统的实际应用 夏季是用电的高峰时节，这也随之带来了用电安全的问题，电气火灾的发生率居高不下，采取一定的措施来应对电气火灾的问题也是至关重要的。和远智能电气火灾监控系统的出现，防止了电气火灾带来的巨大损失，防患于未然。 一、目前我国电气火灾监控系统的现状 在过去的十年中，我国开始推行电气火灾监控系统，但是推广的使用情况并不乐观。大部分使用单位在安装之后，仅仅使用的是系统中的剩余电流式电气火灾探测器，而系统中的测温式电气火灾监控探测器使用甚少，这就导致该系统并没有得到更好的应用。 二、国内外电气火灾防控的情况 在我国所有电气火灾中，配电线路故障造成的火灾占比例最大，达到了65%，在用电器故障导致的火灾占比也比较大，大概35%左右。由此可见，电气安全系统则是针对配电线路故障而防范电气火灾的一种手段。 日本和韩国在电气火灾监控系统的使用起步较早，他们的系统模式跟目前我国的模式基本上是相同的。而欧美国家没有专门的电气火灾监控系统，他们主要依靠供电系统的技术、施工、维护等方面来加强电器的性能，从而保证电器的使用安全。 三、电器火灾监控系统如何使用 1.电气火灾监控系统拓扑图（如下图所示） 2．剩余电流式电气火灾监控探测器 剩余电流式电气火灾监控探测器主要用于监测配电线路的正常工作状态，及时检测故障线路和火灾隐患。配电线路及其线路在电气设备中，出现老化，破损，水，非标施工造成的绝缘等情况时，会导致整个线路的电流增加，检测器报警，及时排除故障，自然可以降低电火灾的可能性。 根据使用这种探测器的目的，您可以确定它设置原理和安装位置，根据受保护线路的自然漏电流来确定其保护范围，应发挥其作用，使保护范围尽可能大，以减少检测器数量。也就是说，如果主要分配满足设定要求，则无需设定二次分配。 3.测温式电气火灾监控探测器 测温式电气火灾监控探测器主要用于监测接头部件或整线的配电系统由于过载，接触不良，接触电阻增加而引起的过热，然后点燃周围的可燃燃料。测温式电气火灾监控探测器特性分为接触式和非接触式。您可以根据保护对象选择适当的检测方法。
电气火灾监控系统设计中应注意的问题
电气火灾监控系统设计中应注意的问题 摘要：对于大型的公共建筑，电气火灾监控是非常重要的，应用也越来越广，也是建筑防火十分重要的一环。本文结合笔者多年的实践就电气火灾监控系统在实际应用需要注意的问题进行了分析，与同行探讨。 关键词：电气火灾；电气火灾监控系统；注意问题 根据公安部的统计，过去十年发生电气火灾，占火灾总数的30%左右，重特大火灾中，电气火灾的比例高达60%-70%左右。电气火灾一直在所有火灾中发生比例最高，在全国范围内每天都会发生。电气火灾的高发引起公众广泛关注，因此，《高层民用建筑设计防火规范》中提出要设置电气火灾漏电火灾报警系统，准确实时监控电气线路的故障和异常状态，及时发现隐患，及时报警、提醒相关人员去消除这些隐患，避免电气火灾的发生，这无疑是防止电气火灾的一个有力措施。《高层民用建筑设计防火规范》CB50045-20XX第规定，高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。近年来，越来越多的建筑，特别是大型的公共建筑，都设计和应用了电气火灾监控系统。 一．电气火灾监控系统的设计依据 GB - 20XX《漏电火灾监控设备》; - 20XX《剩余电流式电器火灾监控探测器》； - 20XX《测温式漏电火灾监控
探测器》;GB 50016 - 20XX《建筑设计防火规范》，CB50045-95《高层民用建筑设计防火规范》005年局部修订条文；GB 50016-20XX《建筑设计防火规范》GB 13955-20XX《剩余电流动作保护装置的安装和运行》 二．电气火灾监控系统的组成与工作原理 电气火灾监控系统由电气火灾监控设备、剩余电流式电气火灾监控探测器和微型计算机构成。一台微型计算机通过RS232接口与多台集中监控设备相联，一台集中监控设备通过二总线与多台监控探测器相联。 监控探测器与零序电流互感器、电流互感器共同构成电气火灾监控系统的前置部分，零序电流互感器、电流互感器分别检测配电回路的漏电电流和三相工作电流，并将检测信号输送给监控探测器。监控探测器的主要功能是对配电回路的漏电电流、三相工作电流进行有效监控并将实时数据上传至集中监控设备。当受监控的某一回路的漏电电流或工作电流超过事先设定的预报警值时发出声光预报警信号、超过事先设定的报警值时发出声、光报警信号，并根据用户设定可以在规定的时间内切断受监控回路的供电电源，同时通过二总线将报警信号或预警信号发送至集中监控设备。 三，电气火灾监控系统的功能 大多数的电气火灾监控设备都必须具备以下的功能： 1、漏电预警和报警。当配电回路的漏电电流值达到漏
消防维保合同样本
建筑消防设施维修保养合同 建筑名称： 合同编号： 签订地点： 签订时间： 上海市公安厅消防局 制定 上海市工商行政管理局
建筑消防设施维修保养合同 甲方： 乙方： 甲乙双方根据《中华人民共和国合同法》、《中华人民共和国消防法》和《上海市消防条例》等规定，结合具体情况，经协商达成如下协议，共同遵守： 一、维修保养建筑名称： 二、维修保养范围：乙方负责下列第项建筑消防设施的维修保养技术服务。 1、消防供配电设施； 2、火灾自动报警系统； 3、消防供水设施； 4、消火栓（消防炮）灭火系统； 5、自动喷水灭火系统； 6、泡沫灭火系统； 7、气体灭火系统； 8、防排烟系统； 9、火灾应急照明和疏散指示标志；10、应急广播系统；11、消防专用电话；12、防火分隔设施；13、消防电梯；14、细水雾灭火系统； 15、干粉灭火系统；16、电气火灾监控系统；17、可燃气体探测报警系统；18、灭火器；19、其他建筑消防设施： 。 三、维修保养期限：自年月日时起至年月日时止。 四、甲方的权利、义务： 1、有权核查乙方维修保养机构资质证书和现场维修保养人员执业资格证书。
2、按规定配备值班和管理人员，落实值班和管理措施。 3、掌握建筑消防设施的使用、操作规程，发现消防设施存在问题和故障并及时通知乙方修复。 4、根据需要及时组织更换建筑消防设施配件，承担建筑消防设施换件和维修保养费用。 5、维修保养期限届满前三十日内，甲方应当明确是否继续与乙方签订维保合同。 五、乙方的权利、义务： 1、具备消防设施维修保养的相应资质、资格，依照法律法规、技术标准和执业准则，开展建筑消防设施维修保养技术服务活动，对维修保养质量负责。 2、根据维修保养对象的具体情况，拟定具体的维修保养方案，明确项目负责人，至少指定2名以上执业人员负责实施。执业人员维修保养时应当认真如实填写维修保养记录。 3、按照《建筑消防设施的维护管理》（GB25201）等消防技术标准规定的内容、程序、周期等要求，对合同约定范围内的建筑消防设施开展检查、维修、保养、测试等技术服务。 4、每年对承担维修保养的建筑消防设施至少进行1次全面检查测试。年度检查测试报告应当按规定送达甲方。 5、在巡查、巡检中发现建筑消防设施存在问题、故障，或接到甲方通知要求维修的，能够当场修复的应当立即修复解决；没有条件立即修复解决的，应当在24小时内组织维修，尽快排除故障。
电气火灾监控系统规范标准

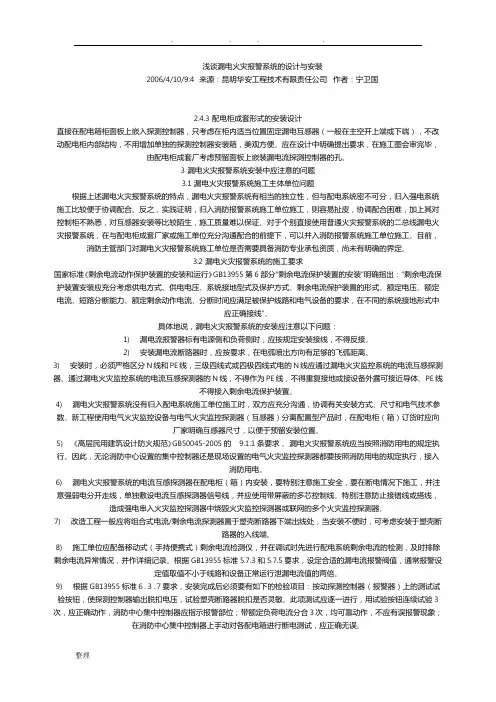

浅谈漏电火灾报警系统的设计与安装 2006/4/10/9:4 来源：昆明华安工程技术有限责任公司作者：宁卫国 2.4.3 配电柜成套形式的安装设计 直接在配电箱柜面板上嵌入探测控制器，只考虑在柜内适当位置固定漏电互感器（一般在主空开上端或下端），不改动配电柜内部结构，不用增加单独的探测控制器安装箱，美观方便。应在设计中明确提出要求，在施工图会审完毕，由配 电柜成套厂考虑预留面板上嵌装漏电流探测控制器的孔。 3 漏电火灾报警系统安装中应注意的问题 3.1 漏电火灾报警系统施工主体单位问题 根据上述漏电火灾报警系统的特点，漏电火灾报警系统有相当的独立性，但与配电系统密不可分，归入强电系统施工比较便于协调配合。反之，实践证明，归入消防报警系统施工单位施工，则容易扯皮，协调配合困难，加上其对控制柜不熟悉，对互感器安装等比较陌生，施工质量难以保证。对于个别直接使用普通火灾报警系统的二总线漏电火灾报警系统，在与配电柜成套厂家或施工单位充分沟通配合的前提下，可以并入消防报警系统施工单位施工。目前，消防主管部门对漏电火灾报警系统施工单位是否需要具备消防专业承包资质，尚未有明确的界定。 3.2 漏电火灾报警系统的施工要求 国家标准《剩余电流动作保护装置的安装和运行》GB13955第6部分“剩余电流保护装置的安装”明确指出：“剩余电流保护装置安装应充分考虑供电方式、供电电压、系统接地型式及保护方式。剩余电流保护装置的形式、额定电压、额定电流、短路分断能力、额定剩余动作电流、分断时间应满足被保护线路和电气设备的要求，在不同的系统接地形式 中应正确接线”。 具体地说，漏电火灾报警系统的安装应注意以下问题： 1) 漏电流报警器标有电源侧和负荷侧时，应按规定安装接线，不得反接。 2) 安装漏电流断路器时，应按要求，在电弧喷出方向有足够的飞弧距离。 3) 安装时，必须严格区分N线和PE线，三级四线式或四极四线式电的N线应通过漏电火灾监控系统的电流互感探测器。通过漏电火灾监控系统的电流互感探测器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE 线不得接入剩余电流保护装置。 4) 漏电火灾报警系统没有归入配电系统施工单位施工时，双方应充分沟通，协调有关安装方式、尺寸和电气技术参数。新工程使用电气火灾监控设备与电气火灾监控探测器（互感器）分离配置型产品时，在配电柜（箱）订货时应向厂家明 确互感器尺寸，以便于预留安装位置。 5) 《高层民用建筑设计防火规范》GB50045-2005的 9.1.1条要求，漏电火灾报警系统应当按照消防用电的规定执行。因此，无论消防中心设置的集中控制器还是现场设置的电气火灾监控探测器都要按照消防用电的规定执行，接入 消防用电。 6) 漏电火灾报警系统的电流互感探测器在配电柜（箱）内安装，要特别注意施工安全，要在断电情况下施工，并注意强弱电分开走线，单独敷设电流互感探测器信号线，并应使用带屏蔽的多芯控制线。特别注意防止接错线或搭线，造成强电串入火灾监控探测器中烧毁火灾监控探测器或联网的多个火灾监控探测器。 7) 改造工程一般应将组合式电流/剩余电流探测器置于塑壳断路器下端出线处，当安装不便时，可考虑安装于塑壳断 路器的入线端。 8) 施工单位应配备移动式（手持便携式）剩余电流检测仪，并在调试时先进行配电系统剩余电流的检测，及时排除剩余电流异常情况，并作详细记录。根据GB13955标准5.7.3和5.7.5要求，设定合适的漏电流报警阀值，通常报警设 定值取值不小于线路和设备正常运行泄漏电流值的两倍。 9) 根据GB13955标准６.３.７要求，安装完成后必须要有如下的检验项目：按动探测控制器（报警器）上的测试试验按钮，使探测控制器输出脱扣电压，试验塑壳断路器脱扣是否灵敏。此项测试应逐一进行，用试验按钮连续试验3次，应正确动作，消防中心集中控制器应指示报警部位；带额定负荷电流分合3次，均可靠动作，不应有误报警现象；在消防中心集中控制器上手动对各配电箱进行断电测试，应正确无误。
