有关建筑工程检测取样数量及方法.doc
见证取样制度及取样要求、数量及方法
见证取样送检制度根据建设部建建［2000］211号文《关于印发（房屋建筑工程和市政基础设施工程实行见证取样和送检的规定）的通知》的要求，按江苏省建设厅《建设工程质量检测规程》DGJ32/J21-2009规定，执行见证取样送检制度。
即在建设单位或监理单位人员见证下，由施工人员在现场取样，送至试验室进行试验。
见证人员必须通过工程质量监督站的培训、考核合格，获得《见证人员证书》后持证上岗。
见证取样的范围：建设工程使用的原材料、半成品材料（构配件）及现场制作的混凝土、砂浆试块、钢筋焊接（连接）试件等应取样检测，取样应在见证人员旁站下进行，取样数量及方法应按相关技术标准、规范、规程的规定抽取。
见证取样送样程序：每项工程的取样和送检见证人员，由该工程的建设单位书面授权，委派在本工程现场的建设或监理人员1～2名担任，并持有有效的《见证人员证书》。
建设单位应向工程质量监督站和工程质量检测单位递交《见证人员授权证书》。
授权证书应写明本受监工程现场委托的见证单位和见证人员姓名、持证号。
施工企业每项工程的取样人员不少于2名，须持证上岗。
施工企业取样人员在现场进行原材料取样和试块制作活动时，见证人员必须在旁见证。
见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位。
检测单位在接受委托检测任务时，须由送检单位填写委托单，见证人员应出示见证人员证书，并在测委托单上签名、盖章。
检测单位均须实施密码管理制度。
建筑工程原材料、构配件检测取样要求、数量及方法一.钢筋混凝土、砂浆用材料1.1水泥1.1.1检测参数：标准稠度用水量、凝结时间、安定性、细度、比表面积、胶砂强度、胶砂流动度。
1.1.2水泥的交货与验收：（1）交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号水泥的检验报告为依据。
（2）以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。
取样方法按GB12573进行，取样数量为20kg，缩分为二等份。
建筑工程检测取样内容及要求
a）口部、防护密闭段应各制作一组试块。
b）每浇筑100m3混凝土应制作一组试块。
（5）混凝土抗渗：对有抗渗要求的混凝土结构，其混 凝土试块应在浇筑地点随机取样。同一工程、同一配 合比的混凝土，取样不少于一次，留置组数可根据实 际需要确定。地下防水工程中防水混凝土抗渗试件在 浇筑地点制作。连续浇筑混凝土每500m3应留置一组 标准养护抗渗试件（一组为6个抗渗试件），且每项工 程不得少于两组。采用预拌混凝土的抗渗试件，留置 组数应视结构的规模和要求而定。
一组试样应由三个试样组成，取样间距不得少于500
mm，没相邻的三个楼层至少取一组试样。
g）当改变配合比时，亦应相应地制作试块组数。
3、砂浆强度试块的制作
（1）一组砂浆试块为3块70.7× 70.7×70.7mm立方 体试件。
（2）试模为70.7mm× 70.7mm ×70.7mm立方体带 低试模，由铸铁或钢制成，并具有足够的刚度并拆装
a）人工振捣：应采用捣棒均匀地由边缘向中心按螺 旋方式插捣25次，插捣过程中如砂浆沉落低于试模口 时，应随时添加砂浆，可用油灰刀插捣数次，并用手 将试模一边抬高5-10mm各振动5次，砂浆应高出试 模顶面6-8mm；
b)机械振动：将砂浆一次装满试模，放置到振动台上，
（5）应待表面水分稍干后，再将高出试模部分的砂浆 沿试模顶面刮去并抹平。
4、取样数量和方法：
（1）水泥试样可连续取样，亦可从20个以上不同部位取样 量样品，总量至少12kg。袋装水泥可采用取样管取样，散 装水泥可采用槽行管状取样器取样。
建筑用砂
1、检测内容：混凝土和砂浆用砂每验收批至少应进行 颗粒级配、含泥量、泥块含量检验；
建筑工程材料见证取样手册
建筑工程材料见证取样手册建筑工程材料见证取样手册2023年八月建筑工程材料见证取样手册主要试验必试工程和取样方法及数量数量需要工作材料名称必试工程取样方法〔组〕〔日〕按同一生产厂家、同一等级、同一品安定性种、同一批号且连续进场的水泥，①袋装5胶砂流淌度≤200T 为一批，从 20 个以上不同部位或水泥强度20 袋中取同等量样品拌合均匀总量 12Kg12Kg初凝时间为一组。
②散袋≤500T为一批，随机地从细度不少于 3 个罐中各取同等量水泥，经拌合强度 30均匀后再从中称取不少于 12Kg 为一组。
《混凝土构造工程施工质量验收标准》GB50204——2023依据《水泥取样方法》GB12573——1990《通用硅酸盐水泥》〔GB175-2023〕数量需要工作材料名称必试工程取样方法〔组〕〔日〕按同一生产厂家、同一等级、同一品安定性种、同一批号且连续进场的水泥，①袋装5胶砂流淌度≤200T 为一批，从 20 个以上不同部位或水泥强度20 袋中取同等量样品拌合均匀总量 12Kg12Kg初凝时间为一组。
②散袋≤500T为一批，随机地从细度不少于 3 个罐中各取同等量水泥，经拌合强度 30均匀后再从中称取不少于 12Kg 为一组。
《混凝土构造工程施工质量验收标准》GB50204——2023依据《水泥取样方法》GB12573——1990《通用硅酸盐水泥》〔GB175-2023〕数量需要工作材料名称必试工程取样方法〔组〕〔日〕表现密度积存密度含泥量砂泥块含量颗粒级配含水率按同一产地、同一规格、同一分类、适用等级日产量每 600T 为一批，缺乏 600T亦为一验收批。
取样为一组 22Kg，取样部位应均匀分布，在料堆上从 8 个不同部位抽取等量试样〔每份 11Kg 然后用四分法缩至22Kg〕。
取样前先将先取样部位外表铲除。
22Kg 5依据《建设用砂》GB/T14684——2023材料名称必试工程取样方法数量〔组〕需要工作〔日〕表现密度积存密度含泥量砂泥块含量颗粒级配含水率按同一产地、同一规格、同一分类、适用等级日产量每 600T 为一批，缺乏 600T亦为一验收批。
建筑工程常用材料送检的数量和批量
材料送检的数量和批量1．水泥：执行的标准是《硅酸盐水泥、普通硅酸盐水泥》GBl75—1999、《混凝土结构工程施工质量验收规范》GB50204—2002及现行有关标准。
水泥进场使用前应分批对其强度、安定性及其他必要的性能指标进行复验，其性能必须符合有关标准的规定。
散装水泥：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥不超过500t 为一批，每批抽样送检不少于一次。
抽样时随机从不少于3个罐车中取等量水泥，经混拌均匀后称取不少于12kg作样品。
袋装水泥：按同一生产厂家，同一等级、同一品种、同一批号且连续进场的水泥不超过200t 为一批，每批抽样送检不少于一次。
取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品水泥，经混合均匀后称取不少于12kg作样品。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应抽样复验，并按复验结果使用。
2．钢筋：执行的标准是：《钢筋混凝土用热轧带肋钢筋》GBl499—1998、《钢筋混凝土用热轧光圆钢筋》GB13013—91及现行有关标准。
钢筋应按进场时钢筋批号及直径分批送。
每60t为—批，不足60t按一批计。
每批送检1组。
每批钢筋应由同—牌号、同一炉号(批号)、同一规格(直径)、同一交货状态的钢筋组成。
并按如下方法取样：1、拉伸2根：任选两根钢筋去掉端部100mm，切取长约500mm或10d+200(Φ32以上取长约800mm)。
2、冷弯2根：任取两根钢筋切取，长约350mm或5d+150。
3、钢材化学分析1根：任取一根钢筋切取中部一段长约300—400mm(凡进口钢材；外观质量不合格钢筋；检验中发现热区脆断、焊接及力学性能不良的钢筋必须做化学分析)。
每—单位工程基础和主体使用的钢筋应分别送检。
3．钢筋闪光对焊接头按下列规定抽取试件：在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。
当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头时，应按一批计算。
工程建设材料检测取样制度
工程建设材料检测取样制度一、总则工程建设材料的质量直接关系着工程建设的质量和工程的使用寿命，为了保证工程建设材料的质量，确保工程建设的顺利进行及工程的长期可靠运行，必须根据相关法律、法规、标准和规范，建立健全的工程建设材料检测取样制度，确保工程建设材料的合格、安全、可靠。
二、检测取样范围1. 工程建设中使用的各类原材料，如水泥、混凝土、砂石、钢材等。
2. 工程建设中使用的各类半成品材料，如预制构件、砖块、砂浆等。
3. 工程建设中使用的各类成品材料，如门窗、涂料、瓷砖等。
三、取样方法1. 按照相关法律、法规、标准和规范的要求，确定取样点和取样数量。
2. 取样时应注意取样方法的正确、准确，避免因取样方法不当造成取样结果的偏差。
3. 取样时必须保证取样的代表性，避免因取样不均匀或取样不足造成取样结果的失真。
四、检测方法1. 取样后将样品送往具有资质的检测机构进行检测。
2. 检测机构必须具备相应的资质和能力，确保检测结果的准确性和可靠性。
3. 检测方法必须符合相关法律、法规、标准和规范的要求，确保检测结果的科学性和合理性。
五、检测报告1. 检测机构应及时出具检测报告，并将检测报告送达相关单位。
2. 检测报告必须详细记录检测项目、检测方法、检测结果等内容，确保检测结果的真实性和完整性。
3. 检测报告应明确标明检测结果的合格性或不合格性，并提出相应的建议及处理意见。
六、处罚制度1. 对于发现的不合格材料，相关单位必须及时停止使用，并按照相关法律、法规、标准和规范的要求进行处理。
2. 对于违反检测取样制度的行为，相关单位必须按照相关法律、法规、标准和规范的要求进行处罚。
3. 对于检测机构出具的虚假检测报告的行为，检测机构必须承担相应的法律责任。
七、监督机制1. 监督机构必须建立健全的监督机制，对工程建设材料的检测取样工作进行监督和检查，确保检测取样工作的规范、有效进行。
2. 监督机构应定期对检测机构的资质和能力进行抽查核实，确保检测机构的信誉和正规运作。

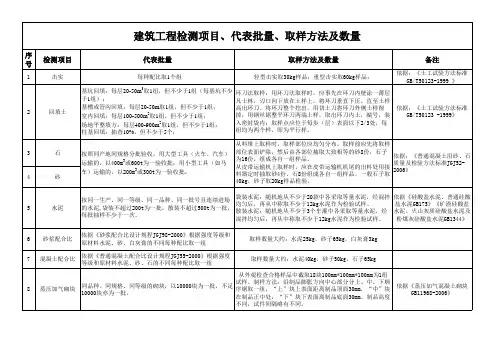

建筑工程检测项目 代表批量 取样方法及数量
从外观检查合格样品中截取18块100mm*100mm*100mm为1组
8
蒸压加气砌块
同品种、同规格、同等级的砌块，以10000块为一批，不足 10000块亦为一批。
试样。制样方法：沿制品膨胀方向中心部分分上、中、下顺 序锯取一组，“上”块上表面距离制品顶面30mm，“中”块 在制品正中处，“下”块下表面离制品底面30mm。制品高度
部位表面铲除，然后由各部位抽取大致相等的砂8份，石子 为16份，组成各自一组样品。 从皮带运输机上取样时，应在皮带运输机机尾的出料处用接 料器定时抽取砂4份、石8份组成各自一组样品。一般石子取
依据：《普通混凝土用砂、石 质量及检验方法标准JGJ522006》
40kg，砂子取20kg样品检验。
5
水泥
按同一生产、同一等级、同一品种、同一批号且连续进场 的水泥,袋装不超过200t为一批，散装不超过500t为一批， 每批抽样不少于一次。
依据：《钢筋机械连接通用技 术规程》
生产厂应根据产量和生产设备条件，将产品分批编号，掺 每一编号取样量不少于0.2吨水泥所需用的外加剂量，每一
23
混凝土外加剂
量大于1%（含1%）同品种的外加剂每一编号为100t，掺量 编号取得的试养应混合均匀，分为两等份，一份进行试验。 依据：《混凝土外加剂 小于1%的外加剂每一个编号为50t,不足100t或50t的也可按 另一份要密封保存半年，以备有疑问时提交国家指定的检验 GB8076-1997》
1组3块
依据《混凝土结构工程施工质 量验收规范GB50204-2002》
15
连续浇筑混凝土500m3以下时，应留置2组抗渗试块；
混凝土抗渗试块
每增加250-500m3混凝土，应增加2组抗渗试块； 如果使用材料、配合比或施工方法有变化，均应另行仍按
各种建筑材料见证取样的代表批量
各种建筑材料见证取样的代表批量一、混凝土和砂浆1.原材料名称检测项目送样数量取样方法和批量备注①碎石或卵石筛分析，含泥量，针片状含量等最大粒径31.5MM不少于50KG；最大粒径40MM，不少于60KG。
在料堆顶部、中部和底部均匀分布的15个不同部位，(将表面铲除)抽取大致相等的石子15份，组成一组样品。
以400M3或600T同产地同规格且同一次进场的为一验收批。
不足者以一批计。
若检验不合格，应重新加倍取样，对不合格项进行复验。
②砂筛分析，含泥量, 针片状含量等不少于30KG 在料堆上取均匀分布的8处，铲除表面，抽取大致相等的砂共8份，组成一组样品。
以400M3或600T同产地同规格且同一次进场的为一验收批。
不足者以一批计。
若检验不合格，应重新加倍取样，对不合格项进行复验。
③水泥安定性，凝结时间，细度，胶砂强度等不少于12KG 取样应从20个以上不同部位取等量样品，组成一组样品。
以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过100T，散装水泥不超过500T为一批。
备份样品保存三个月。
④外加剂固含量，PH值，氯离子含量等不少于0.2T水泥所需用的外加剂量掺量大于1%(含1%)同品种,不超过100T,掺量小于1%的不超过50T,不足100T或50T按一批计,建筑生石灰生石灰产浆量，未消化残渣含量等不少于4KG 从整批物料不同部位(不少于25处)各取大致相等的数量，缩分后装入密闭容器。
以同批出产的不超过100T为一批。
若检验不合格，可复验物理项目。
2．混凝土检测项目送样数量取样方法和批量备注配合比设计水泥、砂、石子分别不少30KG、50KG、70KG。
若需使用掺合料或外加剂，应按预计掺量一同送来。
参照原材料取样方法抗压强度每组三个试块。
现场浇筑混凝土时，随机抽样，每组试块应从同一盘混凝土中取样制作。
每100盘但不超过LOOM3的同配比混凝土取样不少于一组：每一工作班拌制的同配合比混凝土取样不少于一组：同时还应考虑为检验结构或构件施工阶段混凝土强度所必需的试件组数。
房屋建筑工程检测取样数量及方法
蒸压加气混凝土砌块
抗压强度
3组，每组3块
同品种、同规块亦为一批。
随机抽取制品。沿制品膨胀方向中心部分上、中、下顺序锯取一组边长为100mm的立方体试件，上块上表面距离制品顶面30mm，中块在制品中心，下块下表面距离制品底面30mm,送检试样应标明砌块膨胀方向。
砂
筛分析，含泥量
不少于10kg
以同产地同规格分批验收，以400m3或600t为一验收批。不足者以一批计。
在料堆上取样应均匀分布，取样前应铲除表面层，抽取大致相等的砂共8份，组成一组样品
碎石
筛分析，含泥量
最大粒径31.5mm不少于50kg；最大粒径40mm,不少于60Kg。
以同产地同规格分批验收，以400m3或600t为一验收批。不足者以一批计。
同烧结多孔砖
用水泥净浆
砂浆配合比
水泥、砂分别不少于10kg、40kg，混合砂浆加送5kg石灰膏，若需使用掺加料或外加剂，应按预计掺量一同送样，并提供使用说明。
参照原材料取样方法
委托时写明砌体材料，以便确定稠度范围
混凝土配合比
每一配合比送30kg水泥，60kg砂，90kg碎石，若需使用掺加料或外加剂，应按预计掺量一同送样，并提供使用说明。
混凝土普通砖
抗压强度
10块（已制样）
以同一种原材料配制成的相同外观质量等级、强度等级和同一工艺生产的35000-150000块为一批，不足35000块亦为一批
制样方法见检测注意事项说明1.3
用水泥净浆
混凝土多孔砖
抗压强度
10块（已制样）
以同一种原材料配制成的相同外观质量等级、强度等级和同一工艺生产的35000-150000块为一批，不足35000块亦为一批
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程检测取样数量及方法一、建筑材料材料名称主要检测项目取样数量批量取样方法备注以同品种，同标号，同一出厂编号且同应从 20 个以上不同一次进场的， 袋装水水泥安定性，胶砂强度不少于 12kg部位取等量样品， 组 原包水泥送样，中心拒收泥不超过 200t ，散装 成一组样品水泥不超过 500t 为一批。
每批应由同一牌号、 任选两根钢筋， 在每屈服强度，抗拉强同一外形、同一规 根端部截除不小于拉伸 2 根 x500mm, 格、同一生产厂家和 500mm 后，再分别切低碳钢热轧圆盘条度，伸长率，弯曲性经冷拉的样品，中心拒收弯曲 2 根 x400mm 同一交货状态的钢 取 500mm 和 400mm的能筋组成，每批不大于 样品各 1 根，分别用60t于拉伸和弯曲试验。
任选两根钢筋， 在每屈服强度，抗拉强根端部截除不小于拉伸 5 根 x500mm, 同低碳钢热轧圆盘 500mm 后，再分别切热轧光圆钢筋度，伸长率，弯曲性弯曲 2 根 x400mm 条 取 500mm 和 400mm的能样品各 1 根，分别用于拉伸和弯曲试验。
任选两根钢筋，在每屈服强度，抗拉强根端部截除不小于拉伸 5 根 x500mm, 同低碳钢热轧圆盘500mm后，再分别切送样时应确保拉伸试件上热轧带肋钢筋度，伸长率，弯曲性弯曲 2 根 x400mm 条取 500mm和 400mm的有标识能样品各 1 根，分别用于拉伸和弯曲试验。
任选两根钢筋，在每屈服强度，抗拉强根端部截除不小于拉伸 1 根 x500mm, 同低碳钢热轧圆盘500mm后，再分别切碳素结构钢度，伸长率，弯曲性弯曲 1 根 x400mm 条取 500mm和 400mm 的能样品各 1 根，分别用于拉伸和弯曲试验。
抗拉强度，伸长率，拉伸 1 根 x500mm, 同低碳钢热轧圆盘随机在同批中抽取 2冷轧带肋钢筋盘，每盘抽取 1 根试弯曲性能弯曲 1 根 x400mm 条件。
拉伸 3 根 x500mm,弯曲 3 根 x400mm 在同一台班内，由同400mm长的钢筋接头一焊工完成的 300 个闪光对焊拉伸试验，弯曲试验部分应将受压面和同级别、同直径钢筋从每批接头中随机金属毛刺和镦粗凸焊接接头为一批，若切取 6 个试件起部分消除，且应与一周内累计不足 300钢筋外表齐平（磨个接头，按一批计平）单面焊：3 根 x500mm，（Φ 20 以上的钢筋电弧焊拉伸试验焊接为 3 根 x600mm) 双面焊：3 根 x500mm 应保证焊接两边钢筋调成一直线电渣压力焊拉伸试验 3 根 x500mm钢筋机械连接接头（钢筋锥螺纹、直螺单向拉伸试验 3 根 x500mm 纹接头，带肋钢筋套筒挤压连接接头）砂筛分析，含泥量不少于10kg最大粒径不少于碎石筛分析，含泥量50kg；最大粒径40mm,不少于 60Kg。
在现浇混凝土结构中，以 300 个同接头型式、同钢筋级别的接头为一批；在房屋从每批接头中随机结构中，以不超过二切取 3 个试件楼层中 300 个同接头型式、同钢筋级别的接头为一批，不足300个时，按一批计从每批接头中随机同电弧焊切取 3 个试件同一施工条件下采用同一批材料的同等级、同型式、同规从每批接头中随机格接头以 500 个为一切取3个试件批，不足者按一批计。
在料堆上取样应均以同产地同规格分3 匀分布，取样前应铲批验收，以400m 或除表面层，抽取大致600t 为一验收批。
不相等的砂共 8 份，组足者以一批计。
成一组样品以同产地同规格分在料堆上取样应均3批验收，以 400m 或匀分布，取样前应铲600t 为一验收批。
不除表面层，抽取大致足者以一批计。
相等的碎石共 16 份，以同规格、材料、强度和同一工艺生产烧结普通砖抗压强度10 块（已制样）的 15 万块为一批，不足 15 万块亦为一批。
以同规格、材料、强度和同一工艺生产烧结多孔砖抗压强度10 块（已制样）的 15 万块为一批，不足 15 万块亦为一批。
以同规格、材料、强烧结空心砖和空心度和同一工艺生产抗压强度10 块（已制样）的 15 万块为一批，砌块不足 15 万块亦为一批。
以同一种原材料配制成的相同外观质混凝土小型空心砌抗压强度 5 块（已制样）量等级、强度等级和块同一工艺生产的10000 块为一批，不足 10000块亦为一批组成一组样品制样方法见检测注意事项说明制样方法见检测注意事项说明制样方法同烧结多孔砖制样方法同烧结多孔砖，孔不要封用水泥净浆用水泥净浆用水泥净浆随机抽取制品。
沿制品膨胀方向中心部分上、中、下顺序锯同品种、同规格、同取一组边长为 100mm 蒸压加气混凝土砌等级的砌块，以的立方体试件，上块抗压强度 3 组，每组 3 块10000 块为一批，不上表面距离制品顶块足 10000 块亦为一面 30mm，中块在制品批。
中心，下块下表面距离制品底面 30mm,送检试样应标明砌块膨胀方向。
以同一种原材料配制成的相同外观质量等级、强度等级和制样方法见检测注混凝土普通砖抗压强度10 块（已制样）同一工艺生产的意事项说明35000-150000 块为一批，不足 35000 块亦为一批以同一种原材料配制成的相同外观质量等级、强度等级和混凝土多孔砖抗压强度10 块（已制样）同一工艺生产的同烧结多孔砖35000-150000 块为一批，不足 35000 块亦为一批用水泥净浆用水泥净浆水泥、砂分别不少于10kg、40kg，混合砂浆加送 5kg 石灰膏，参照原材料取样方委托时写明砌体材料，以便砂浆配合比若需使用掺加料或法确定稠度范围外加剂，应按预计掺量一同送样，并提供使用说明。
每一配合比送 30kg水泥，60kg 砂，90kg混凝土配合比碎石，若需使用掺加参照原材料取样方委托时写明砌体材料，以便料或外加剂，应按预法确定稠度范围计掺量一同送样，并提供使用说明。
1、每拌制 100 盘且3不超过 100m的同配合比的混凝土，取样不得少于一次；2、每工作班拌制的同配合比的混凝土不足 100 盘时，取样不得少于一次；3、当一次连续浇筑3超过 1000m时，同一混凝土试块抗压强度每组3块配合比的混凝土每3200m取样不得少于一次；4、每一现浇楼层同配合比的混凝土，其取样不得少于一次；5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。
同一强度等级、同一配合比、同一生产工艺的混凝土，应在浇筑地点随机取样。
对于有抗渗要求的混凝土结构，GB50204-2002规定：同一工程、同一配合混凝土试块抗渗每组 6 块比的混凝土，取样不应少于一次，留置组数可根据实际需要确定；GB50208-2002规定：连续浇筑混凝土同一强度等级、同一每一检验批且不超配合比的砂浆，应在过 250m3砌体的各种搅拌机出料口随机试块上应有用钉子划出的砂浆试块抗压强度每一组 3 块类型及强度等级的抽取（同盘砂浆只应成型日期、设计等级的标砌筑砂浆，每台搅拌做一组试件），强度识，若无，本中心拒收机应至少抽检一次试件每组 3个立方体试样。
二、主体结构材料主要检测项目取样数量批量及取样方法备注名称相邻两测区间距不宜大于2m，测区离构件端部不宜大于 300m，每个测区不小于200x200mm。
测区测面应清洁、平整、干燥，必要时可用砂轮清楚表面的疏松层混凝土超标抽测： 5 个构杂物和不平整处。
测区一般抗压强度（回弹法）件；按批评定时随机抽检不小于 10 个测区，特别小构件不少于同批构件的的可以减少，但不少于 5现场30%且不少于 10 件。
个；可测试的构件龄期为14-1000 天。
必须将构件的混凝混凝土试块异常数据系数见检测注粉刷层凿开，表面必须平土强意事项说明整、光洁干燥。
测试面的干度湿状态对检测结果影响很大，检测应避免潮湿多雨天气进行。
按单个构件检测时，每个构件的钻芯数量不应少于钻芯部位应选在：结构或构3 个；对于较小构件，可取件受力较小的部位：混凝土抗压强度（钻芯法） 2 个。
按批评定：标准试样强度质量具有代表性的部的最小量不宜少于 15 个，位；避开主筋、预埋件和管小直径芯样的最小样本量线位置。
应适当增加现场砂浆强度测区宜选在有代表性的承重墙，便于测量回弹值和碳每一检测单元不少于 6 片化深度的面上。
测试墙体上抗压强度（回弹法）每 15-20m2宜布置一个测墙体区，测区大小一般为，避免布置在砖的边缘和气孔或砂浆试块异常数据系数见检测注意松动的砌筑砂浆上。
事项说明2以面积不大于 25m的砌体抽检数量不应少于总构件构件或构筑物为一构件，按抗压强度（贯入法）数的 30%，且不应少于 6 个批抽检时，应取龄期相近的构件。
基础砌体可按一个同楼层、同品种、同强度等楼层计。
级砌筑砂浆且不大于3250m砌体为一批。
后埋随机抽取，同规格、同型号置力抽取数量按每批锚栓总数基本相同部位的锚栓组成委托时提供抗拔力设计值抗拔力的 1‰计算，且不少于 3 根。
学性一个检验批。
能对选定的梁类构件，应对全 部纵向受力钢筋的保护层厚度进行检验；对选定的板对梁类、板类构件，应各类构件，应抽取不少于 6 保护 抽取构件数量的 2%且不少 根纵向受力钢筋的保护层于 5 个构件进行检验；当 厚度进行检验。
对每根钢层检 保护层厚度钢筋位置筋，应在有代表性的部位测 测有悬挑构件时，抽取的构件中悬挑梁类、板类构件 量 1 点。
评优质所占比例均不宜小于 50%。
工程的项目，须对现浇板板面筋的保护层厚度进行检 测，所占比例占所抽板类数量的 40%。
三、地基基础材料 主要检测项目取样数量批量取样方法备注名称环刀：每单位工程不应少于2 23 点， 100m以下，每 100m 取 1 点；1000-3000m2, 取样数量为： 10+（回土面积2-1000 ）/200 ；3000m以上，取样数量为： 20+（回土面压实度含水率干密环刀法、灌砂法积-3000 ）/300 ；现场取样简易度灌砂：每单位工程不应少于2土工 3 点； 1000m以上工程，每2 2100m 至少应有 1 点；3000m2以上工程，每 300m至少取1 点；每一独立基础下至少取 1 点，基槽每20 延米应有 1 点击实试验25kg 从所用回填土中取代表性现场取样土样烧结普通砖制样方法：将试样切断或锯成两个半截砖，断开的半截砖长不得小于100mm，若不足 100mm，应另取备用试样补足；在试样制备平台上，将已断开的两个半截砖放入室温的净水中浸10-20min 后取出，并以断口相反方向叠放，两者中间抹以厚度不超过 5mm的用强度等级至少为的硅酸盐水泥调制成稠度适宜的水泥浆粘结，上下两面用厚度不超过3mm的同种水泥浆抹平。
制成的试件上下两面须相互平行，并垂直于侧面。
多孔砖、空心砖制样方法：试件制作采用坐浆法操作。
