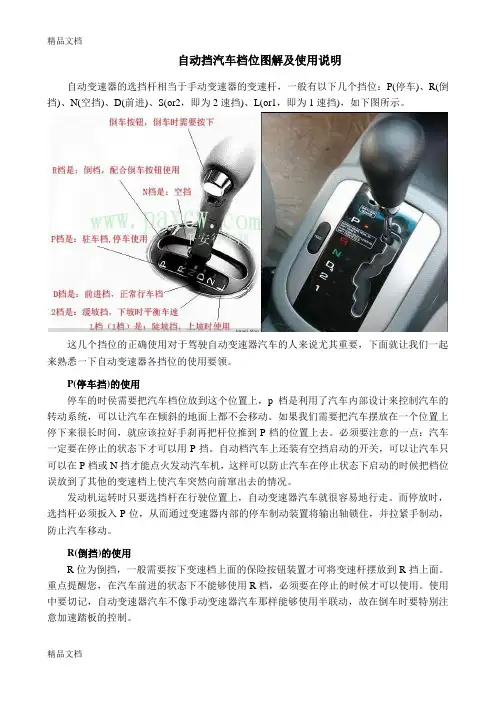

自动挡汽车档位图解及使用说明自动变速器的选挡杆相当于手动变速器的变速杆，一般有以下几个挡位：P(停车)、R(倒挡)、N(空挡)、D(前进)、S(or2，即为2速挡)、L(or1，即为1速挡)，如下图所示。
这几个挡位的正确使用对于驾驶自动变速器汽车的人来说尤其重要，下面就让我们一起来熟悉一下自动变速器各挡位的使用要领。
P(停车挡)的使用停车的时侯需要把汽车档位放到这个位置上，p档是利用了汽车内部设计来控制汽车的转动系统，可以让汽车在倾斜的地面上都不会移动。
如果我们需要把汽车摆放在一个位置上停下来很长时间，就应该拉好手刹再把杆位推到P档的位置上去。
必须要注意的一点：汽车一定要在停止的状态下才可以用P挡。
自动档汽车上还装有空挡启动的开关，可以让汽车只可以在P档或N挡才能点火发动汽车机，这样可以防止汽车在停止状态下启动的时候把档位误放到了其他的变速档上使汽车突然向前窜出去的情况。
发动机运转时只要选挡杆在行驶位置上，自动变速器汽车就很容易地行走。
而停放时，选挡杆必须扳入P位，从而通过变速器内部的停车制动装置将输出轴锁住，并拉紧手制动，防止汽车移动。
R(倒挡)的使用R位为倒挡，一般需要按下变速档上面的保险按钮装置才可将变速杆摆放到R挡上面。
重点提醒您，在汽车前进的状态下不能够使用R档，必须要在停止的时候才可以使用。
使用中要切记，自动变速器汽车不像手动变速器汽车那样能够使用半联动，故在倒车时要特别注意加速踏板的控制。
N(空挡)的使用N位相当于空挡，可在起动时或拖车时使用。
在等待信号或堵车时常常将选挡杆保持在D位，同时踩下制动。
若时间很短，这样做是允许的，但若停止时间长时最好换入N位，并拉紧手制动。
因为选挡杆在行驶位置上，自动变速器汽车一般都有微弱的行驶趋势，长时间踩住制动等于强行制止这种趋势，使得变速器油温升高，油液容易变质。
尤其在空调器工作、发动机怠速较高的情况下更为不利。
有些驾驶员为了节油，在高速行驶或下坡时将选挡杆扳到N位滑行，这很容易烧坏变速器，因为这时变速器输出轴转速很高，而发动机却在怠速运转，油泵供油不足，润滑状况恶化，易烧坏变速器。
自动变速器的检查方法
范例三：
品牌车型：广州本田雅阁2.3L 维修主题：车速达到70km/h后无法加速 故障现象：一辆2.3L广州本田雅阁轿车，当车速达到70km/h以后就会出现 发动机转速提升（空转）而汽车加速无反应的现象。 故障排除：根据该车的故障现象，初步判断可能在D3挡时自动变速器存在 故障。进行路试，没有发现变速器有异响等情况。为了准确判断故障部位，在 路试时，我们利用自动变速器换挡控制原理曲线进行挡位超越试验，由于该车 前进挡位排列为D4.D3、2、1，故将超越挡选择开关打开，使汽车在D3挡位行 驶。当车速提高到最接近打滑的速度时，放松加速踏板使之处于小负荷开度， 突然将变速杆推到D4位，再进行加速，发现汽车此时有驱动了，并已进入了 D4挡工作。以上实验结果表明，D3挡离合器或油路有故障。 维修小结：如发现自动变速器摩擦片有烧蚀现象，不能只简单地更换被烧 损的摩擦片，而应仔细查找导致摩擦片烧损的真正原因。否则，可能会造成以 新换上的摩擦片试车，摩擦片再次烧损的现象。
范例四:
品牌车型: 广州本田雅阁2.3L 维修主题: 起步无力，在坡路上不能行驶 故障现象: 车辆起步无力，尤其是在坡路上基本不能行驶。 故障排除: 首先检查自动变速器油，油位正常，油质呈暗红色，也算正 常。读取自动变速器电控系统的故障码，故障码为15，含义是主轴转速传感 器有故障。其可能的原因有: ①主轴转速传感器插头断开。②主轴转速传感 器导线断路或短路。③主轴转速传感器有故障。④自动变速器机械方面有故 障。 按以上原因进行检查: （1）测量主轴传感器电阻，为450Ω，正常。 （2）检查主轴传感器至自动变速器控制单元的线路正常；检查传感器 插接器，也正常。 （3）拆下主轴传感器，看不出有变形、损坏处。
3.节气门位置检查
1、节气门全开检查 （如图4-4所示）。 2、节气门拉线的检查 （如图4-5所示） 3.节气门拉线的调整 节气门拉线的调整步骤是： （1）推动油门踏板连杆，检查油门是否全 开。如油门不全开，则应调节油门踏板连杆。 （2）把油门踏板踩到底。 （3）把调整螺母拧松 （4）调整油门拉线。 （5）拧动调整螺母，使橡皮套与拉线止动 器间的距离为0～1mm。拧紧调整螺母。 （6）重新检查调整情况。
自动变速器检查与维修教案1
授课主要内容或板书设计课堂教学安排教学过程教学主要内容和步骤回顾并引入引导提问式PPT展示教师结合图片讲解学生分组找出各部分元件一、引入新课讨论: 电动车是怎样控制整个车子的路况的？玩玩具赛车时, 你们是怎样控制它的呢？二、教授新课1.自动变速器电子控制部分的基本组成电子控制系统由传感器、执行器及电子控制单元等组成。
传感器部分主要包括节气门位置传感器、车速传感器、发动机转速传感器、输入轴转速传感器、冷却水温传感器、ATF油温传感器、空挡起动开关、强制降档开关、制动灯开关、模式选择开关、OD开关等。
执行器部分主要包括各种电磁阀和故障指示灯等ECU主要完成换挡控制、锁止离合器控制、油温控制、故障诊断和失效保护等功能。
利用PPT, 在观察中思考之间的区别自动变速器的基本工作原理电子控制单元根据传感器检测所得节气门开度、车速、油温等运转参数, 以及各种控制开关送来的当前状态信号, 经运算比较和分析后按设定的程序, 向各个执行器发出指令, 以操纵阀板总成中各种控制阀的工作, 从而最终实现对自动变速器的控制。
对于液控自动变速器, 自动换挡主要是取决于节气门油压和速控油压, 也就是发动机负荷和车速的情况。
对于电控自动变速器, 与上述类型类似, 就是主要取决于发动机负荷和车速, 只不过是采用节气门位置传感器和车速传感器来感知发动机负荷和车速的情况, 并将这两个信号发送给自动变速器ECU, ECU根据存储器中的换挡程序决定升档或者降挡, 然后再给换挡电磁阀发出控制信号, 换至相应档位。
自动变速器的换挡等控制还要取决于冷却水温、ATF油温等信号。
如果水温、油温过低, 自动变速器不会升挡。
如果自动变速器在工作过程中, 满足了锁住离合器的工作情况, 自动变速器ECU就会给锁止离合器电磁阀（TCC——一般称为3#电磁阀）通电, 切换油路使锁止离合器工作。
在换挡过程中, 为了防止换挡冲击, 自动变速器还会通过4#电磁阀控制换挡油路。
汽车自动变速器的故障检测与维修
汽车自动变速器的故障检测与维修汽车的生产水平在不断提升，汽车的各个零部件也变得越优质。
在汽车的制造过程当中，汽车生产商广泛使用自动变速器。
使用自动变速器能够有效地减轻驾驶员的负担，这样驾驶员疲劳驾驶的情况就会减少，交通事故的发展概率也大幅度降低。
自动变速器和传统的变速器比较起来，自动变速器的结构更为复杂，控制的原理也相对复杂。
汽车在出现自动变速器故障之后，汽车一般很难正常运转。
自动变速器在出现故障之后，汽车维修人员需要进行针对性的检测和维修。
本文将着重探讨常见的自动变速器故障，并对应地探讨它们的处理方法。
汽车自动变速器概念汽车自动变速器指的是由车载控制系统控制汽车进行档位的转换。
目前在汽车市场上面存在着多种动力的自动变速器，比较常见的是：液压型、电控型、双离合器型等。
目前比较广泛使用的是液压型，在汽车用户中说起自动变速器，人们想到的都是液压变速器。
这种变速器是由几个部分组成，分别是液压系统、齿轮等。
这种变速器主要是通过齿轮的不同方式组合来实现档位的转换。
在这种变速器中，最为重要得到部分就是液力变扭器，这个部分主要是实现离合和传递扭矩；而齿轮的作用是速度的调节。
汽车行驶的过程当中，改变转速比，但是动力的传递一直继续，所以档位转换在这个过程当中就完成了。
自动变速器故障检测流程汽车的自动变速器在出现故障之后，维修人员需要先进行一个常规的检查。
常规检查主要涉及了以下的几个方面：检查自动变速器的油位和质量情况；踏板的拉线；气门位置的传感器情况等。
在完成这些基本的检测之后，下一步就是对变速器的故障代码进行检查。
如果是电动控制的变速器，故障代码是通过指示灯来获取的。
接下来通过档位的转换，也就是自动变为手动，检查故障的出现部位，是自动部分还是手动部分，检查自动变速器离合器的磨损情况。
下面是对变速器进行失去速度测试，确认发动机的内部情况。
接下来检查变速器的液压系统，了解内部的泵工作情况。
检查完泵的工作情况，下面就需要检查控制系统的线路情况。
