南昌大学实验报告
学生姓名：学号：专业班级：
实验类型：□验证■综合□设计□创新实验日期：实验成绩：
一、实验项目名称：碳钢的表面淬火操作
二、实验目的
熟悉感应加热淬火的过程及工艺；
三、实验基本原理
四、主要仪器设备及耗材
感应加热炉、淬火介质、淬火工具、硬度计、45#圆钢、砂纸。
五、实验步骤
选择表面淬火的试样；
对表面淬火试样进行装夹；
对试样表面进行感应加热及淬火；
将水擦干并用砂纸将试样两底面磨平及圆周面磨光；
在硬度计对端面上靠近圆心处及圆周上各测三个硬度值并硬度的平均值记录到分组表中。
对数据进行分析（方差分析及硬度值的分布分析）
六、实验数据及实验结果分析。
实验三 碳钢的热处理
实验三碳钢的热处理一、实验目的1.了解碳素钢的基本热处理(退火、正火、淬火及回火)的工艺方法。
2.研究冷却条件与钢性能的关系。
..3.分析淬火及回火温度对钢性能的影响。
4.学会洛氏硬度计的使用。
二、实验设备和材料设备: 箱式电炉和控温仪表, 洛氏硬度计, 皮手套, 夹钳, 淬火矿物油, 水, 砂纸等。
材料: 45号钢、T12 钢样若干。
三、热处理工艺及其设计碳素钢普通热处理工艺主要有退火、正火、淬火及回火。
加热温度、保温时间和冷却速度, 是达到热处理良好效果的最重要工艺参数。
（一）设计、制定热处理工艺规范钢的热处理是通过加热、保温和冷却三个步骤来改变其内部组织, 而获得所需性能的一种热加工工艺, 它的基本过程包括: 将钢加热到选定温度, 在该温度下保持一段时间, 然后用选定的速度冷却。
由于工件的成份、形状、大小不同, 所以应该选择不同的加热温度、保温时间和冷却速度。
热处理的工艺参数主要包括: 加热温度、保温时间、冷却速度。
1. 加热温度的选择（1）退火：亚共析钢加热至Ac3+(20(C～30(C)(完全退火)；共析钢, 过共析钢加热至Acl+(20(C～30(C)(球化退火), 得到粒状渗碳体, 硬度降低, 以利切削加工。
由于退化时间较长, 本次不做退火实验。
（2）正火: 亚共析钢加热至Ac3+(30(C～50(C)；过共析钢加热至Accm+ (30(C～50(C)。
即加热到奥氏体单相区。
（3）淬火: 亚共析钢加热至Ac3+(30(C～50(C)；共析钢和过共析钢加热至Ac1+(30(C～50(C)。
（4）回火: 碳素钢淬火后需尽快回火, 按加热温度的不同, 可分为三种:低温回火: 加热温度150(C～250(C, 目的是得到回火马氏体, 降低淬火应力, 减少脆性并保持淬火碳素钢的高硬度。
用于切削工具、冷作模具、滚动轴承等。
中温回火：加热温度350(C～500(C, 目的是得到回火托氏体, 较多地降低淬火应力, 有高的韧性和弹性极限。
碳钢热处理实验
碳钢热处理实验碳钢热处理实验报告专业:班级:组别:组员名单：姓名学号XX⼤学机电⼯程系指导⽼师：20XX年X⽉碳钢的热处理实验1⼀．实验⽬的（1）了解碳钢热处理⼯艺操作。
（2）学会使⽤马⽒体测量材料的硬度性能值。
（3）探讨淬⽕温度、淬⽕冷却速度、回⽕温度对40钢和T12钢的组织和性能的影响。
（4）巩固课堂教学所学相关知识，体会材料的成分—⼯艺—组织性能之间关系。
⼆、概述热处理是⼀种很重要的热加⼯⼯艺⽅法，也是充分发挥⾦属材料性能潜⼒的重要⼿段。
热处理的主要⽬的是改变钢的性能，其中包括使⽤性能及⼯艺性能。
钢的热处理⼯艺特点是将钢加热到⼀定的温度，经⼀定时间的保温，然后以某种速度冷却下来，通过这样的⼯艺过程能使钢的性能发⽣改变。
热处理之所以能使钢的性能发⽣显著变化，主要是由于钢的内部组织结构可以发⽣⼀系列变化。
采⽤不同的热处理⼯艺过程，将会使钢得到不同的组织结构，从⽽获得所需要的性能。
钢的热处理基本⼯艺⽅法可分为退⽕、正⽕、淬⽕和回⽕等。
三．实验原理(1)钢的热处理1.钢的退⽕：钢的退⽕指将钢加热到⼀定温度并保温⼀段时间，然后使它慢慢冷却的过程。
钢的退⽕是将钢加热到发⽣相变或部分相变的温度，经过保温后缓慢冷却的热处理⽅法。
2.钢的正⽕:正⽕，⼜称常化，是将⼯件加热⾄Ac3或Acm以上40~60℃，保温⼀段时间后，从炉中取出在空⽓中或喷⽔、喷雾或吹风冷却的⾦属热处理⼯艺。
其⽬的是在于使晶粒细化和碳化物分布均匀化，去除材料的内应⼒，降低材料的硬度。
3.钢的淬⽕：所谓淬⽕就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放⼊各种不同的冷却介质中（ V冷应⼤于V临），以获得马⽒体组织。
碳钢经淬⽕后的组织由马⽒体及⼀定数量的残余奥⽒体所组成。
为了正确地进⾏钢的淬⽕，必须考虑下列三个重要因素：淬⽕加热的温度、保温时间和冷却速度。
24.钢的退⽕：退⽕是⼀种⾦属热处理⼯艺，指的是将⾦属缓慢加热到⼀定温度，保持⾜够时间，然后以适宜速度冷却。
碳钢的热处理实验报告-（恢复）
碳钢的热处理实验报告-（恢复）碳钢的热处理实验报告-(恢复)⾦属热处理实验报告张⾦垚41030165材控102班热处理实验报告（T8钢300℃回⽕）⼀、实验⽬的1、了解碳钢的基本热处理（退⽕、正⽕、淬⽕及回⽕）⼯艺⽅法。
2、研究含碳量、加热温度、冷却速度、回⽕温度对钢热处理后性能的影响。
3、掌握洛⽒硬度机的使⽤⽅法。
观察热处理后钢的组织特征。
⼆、实验原理1、钢的淬⽕所谓淬⽕就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放⼊各种不同的冷却介质中（ V冷应⼤于V 临），以获得马⽒体组织。
碳钢经淬⽕后的组织由马⽒体及⼀定数量的残余奥⽒体所组成。
为了正确地进⾏钢的淬⽕，必须考虑下列三个重要因素：淬⽕加热的温度、保温时间和冷却速度。
（1）淬⽕温度的选择选定正确的加热温度是保证淬⽕质量的重要环节。
淬⽕时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图4所⽰）。
对亚共析钢，其加热温度为＋30～50℃，若加热温度不⾜（低于），则淬⽕组织中将出现铁素体⽽造成强度及硬度的降低。
对过共析钢，加热温度为＋30～50℃，淬⽕后可得到细⼩的马⽒体与粒状渗碳体。
后者的存在可提⾼钢的硬度和耐磨性。
（2）保温时间的确定淬⽕加热时间是将试样加热到淬⽕温度所需的时间及在淬⽕温度停留保温所需时间的总和。
加热时间与钢的成分、⼯件的形状尺⼨、所需的加热介质及加热⽅法等因素有关，⼀般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所⽰。
表1 碳钢在箱式电炉中加热时间的确定加热温度(℃)⼯件形状圆柱形⽅形板形保温时间分钟/每毫⽶直径分钟/每毫⽶厚度分钟/每毫⽶厚度700 1.5 2.2 3800 1.0 1.5 2900 0.8 1.2 1.6 1000 0.4 0.6 0.8（3）冷却速度的影响冷却是淬⽕的关键⼯序，它直接影响到钢淬⽕后的组织和性能。
冷却时应使冷却速度⼤于临界冷却速度，以保证获得马⽒体组织；在这个前提下⼜应尽量缓慢冷却，以减少钢中的内应⼒，防⽌变形和开裂。

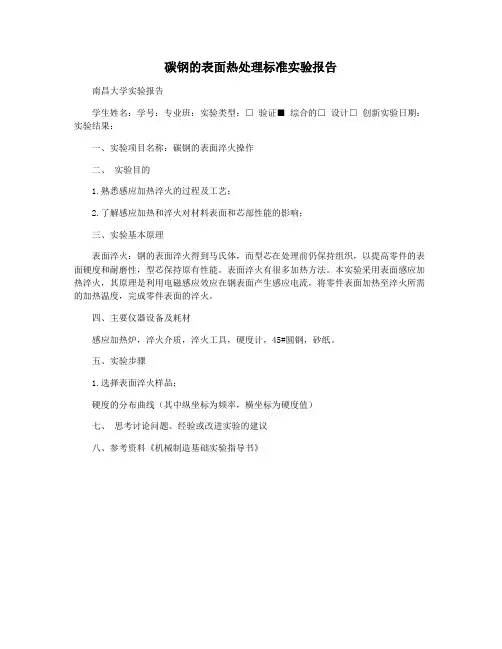

碳钢的表面热处理标准实验报告
碳钢的表面热处理标准实验报告
南昌大学实验报告
学生姓名：学号：专业班：实验类型：□ 验证■ 综合的□ 设计□ 创新实验日期：实验结果：
一、实验项目名称：碳钢的表面淬火操作
二、实验目的
1.熟悉感应加热淬火的过程及工艺；
2.了解感应加热和淬火对材料表面和芯部性能的影响；
三、实验基本原理
表面淬火：钢的表面淬火得到马氏体，而型芯在处理前仍保持组织，以提高零件的表面硬度和耐磨性，型芯保持原有性能。
表面淬火有很多加热方法。
本实验采用表面感应加热淬火，其原理是利用电磁感应效应在钢表面产生感应电流，将零件表面加热至淬火所需的加热温度，完成零件表面的淬火。
四、主要仪器设备及耗材
感应加热炉，淬火介质，淬火工具，硬度计，45#圆钢，砂纸。
五、实验步骤
1.选择表面淬火样品；
硬度的分布曲线（其中纵坐标为频率，横坐标为硬度值）
七、思考讨论问题、经验或改进实验的建议
八、参考资料《机械制造基础实验指导书》。

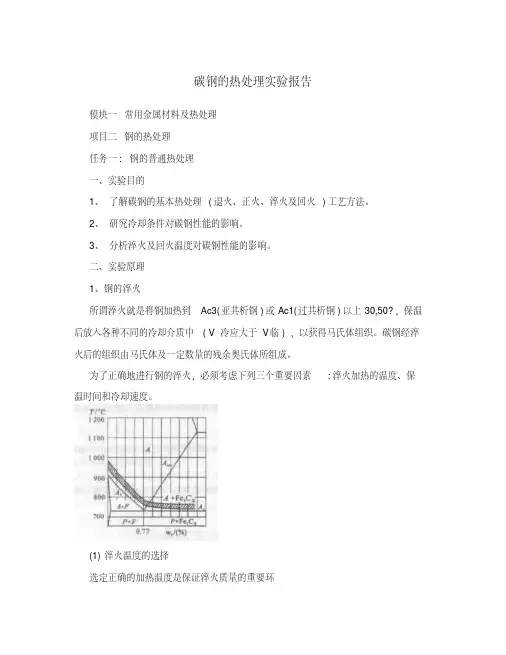

碳钢的热处理实验报告
碳钢的热处理实验报告模块一常用金属材料及热处理项目二钢的热处理任务一: 钢的普通热处理一、实验目的1、了解碳钢的基本热处理(退火、正火、淬火及回火)工艺方法。
2、研究冷却条件对碳钢性能的影响。
3、分析淬火及回火温度对碳钢性能的影响。
二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3(亚共析钢)或Ac1(过共析钢)以上30,50?，保温后放入各种不同的冷却介质中( V冷应大于V临 )，以获得马氏体组织。
碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。
为了正确地进行钢的淬火，必须考虑下列三个重要因素:淬火加热的温度、保温时间和冷却速度。
(1)淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。
淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定(如图4所示)。
对亚共析钢，其加热温度为，30,50?，若加热温度不足(低于)，则淬火组织中将出现铁素体而造成强度及硬度的降低。
对过共析钢，加热温度为，30,50?，淬火后可得到细小的马氏体与粒状渗碳体。
后者的存在可提高钢的硬度和耐磨性。
(2)保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。
加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。
表1 碳钢在箱式电炉中加热时间的确定工件形状加热圆柱形方形板形温度(?) 保温时间分钟/每毫米直径分钟/每毫米厚度分钟/每毫米厚度700 1.5 2.2 3800 1.0 1.5 2900 0.8 1.2 1.61000 0.4 0.6 0.8(3)冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。
冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织;在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。
为此，可根据C曲线图(如图2所示)，使淬火工作在过冷奥氏体最不稳定的温度范围(650,550?)进行快冷(即与C曲线的“鼻尖”相切)，而在较低温度(300,100?)时冷却速度则尽可能小些。
碳钢热处理后的显微组织观察实验报告
实验三 碳钢热处理后的显微组织观察一、实验目的1、观察碳钢热处理后的显微组织。
2、了解热处理工艺对钢组织和性能的影响。
二、概述碳钢经热处理后的组织，可以是平衡或接近平衡状态(如退火、正火)的组织，也可是不平衡组织(如淬火组织)。
因此在研究热处理后的组织时，不但要参考铁碳相图，还要利用C 曲线。
铁碳相图能说明慢冷时不同碳含量的铁碳合金的结晶过程和室温下的组织，及相的相对量。
C 曲线则能说明一定成分的铁碳合金在不同冷却条件下的转变过程，及能得到哪些组织。
1、钢冷却时的转变1)共析钢过冷奥氏体连续冷却后的显微组织 为了简便起见，不用C(丁曲线而是用C 曲线来分析。
共析钢在慢冷时(见图16—24中的V 1)，将全部得到珠光体。
冷速增大到V 2时，得到片层更细的珠光体，即索氏体或屈氏体。
冷速再增大到V 3时，得到屈氏体和部分马氏体。
而冷却速度增大到V 4，V 5时，奥氏体一下被过冷到马氏体转变始点(Ms)以下，转变成马氏体。
由于共析钢的马氏体转变终点在室温以下(－50℃)，所以在生成马氏体的同时保留有部分残余奥氏体。
与C 曲线鼻尖相切的冷速(V 4)称为淬火的临界冷却速度。
2)亚共析钢过冷奥氏体连续冷却后的显微组织 亚共析钢的C 曲线与共析钢的相比，上部多了一条铁素体析出线，如图16—25所示。
当奥氏体缓慢冷却时，(见图16—25中的V 1)，转变产物接近于平衡状态，显微组织是珠光体和铁素体。
随着冷却速度的增大，例如由V 1→V 2→V 3时，奥氏体的过冷度越大，析出的铁素体越少，而共析组织(珠光体)的量增加，碳含量减少，共析组织变得更细。
这时的共析组织实际上为伪共析组织。
析出的少量铁素体多分布在晶粒的边界上。
因此，由V 1→V 2→V 3时，显微组织的变化是：铁素体+珠光体→铁素体+索氏体→铁素体+屈氏体。
当冷却速度为V 4时，析出的铁素体极少，最后主要得到屈氏体和马氏体。
当冷却速度超过临界冷却速度后奥氏体全部转变为马氏体。
碳钢的热处理操作(预习实验报告,材控／材料)
碳钢的热处理操作、非平衡组织观察及硬度测定一、实验目的1、了解碳钢的热处理操作；2、研究加热温度、冷却速度、回火温度对碳钢性能的影响；3、观察热处理后钢的组织及其变化；4、了解硬度计的原理，初步掌握洛氏硬度计的使用。
二、综合实验项目概述1．钢的热处理热处理是将钢加热到一定温度，经过一定时间的保温，然后以一定速度冷却下来的操作，通过这样的工艺过程钢的组织和性能将发生改变。
通常加热、保温的目的是为了得到成分均匀的细小的奥氏体晶粒，亚共析碳钢的完全退火、正火、淬火的加热温度范围是A C3+30~50℃，过共析钢的球化退火及淬火加热温度是A C1+30~50℃，过共析钢的正火温度是AC cm+30~50℃，保温时间根据钢种，工件尺寸大小，炉子加热类型等由经验公式决定。
碳钢的过冷奥氏体在Ac1~550℃范围内发生珠光体转变，形成片状铁素体和渗碳体的机械混合物。
依据片层厚薄的不同有粗片状珠光体（P），细片状珠光体——索氏体（S）和极细片状珠光体——屈氏体（T）之分。
硬度随片距的减小（转变温度的降低）而升高。
碳钢的过冷奥氏体在550~350℃之间发生贝氏体转变，生成由平行铁素体条和条间短杆状渗碳体构成的上贝氏体（B上）。
在光学显微镜下呈黑色羽毛状特征。
过冷奥氏体在350℃~Ms之间等温得到黑色针状的下贝氏体（B下），它是由针状铁素体和其上规则分布的细小片状碳化物组成。
过冷奥氏体以超过临界速度的快冷至Ms以下温度，将发生马氏体转变，生成碳在α-Fe中的过饱和固溶体——马氏体。
常见的有板条马氏体（碳<0.2%）、针（片）状（碳>1.0%）马氏体以及由它们构成的混合组织（碳为0.2%~1.0%）。
随转变温度的降低钢的硬度升高。
普通热处理分为退火、正火、淬火和回火。
钢加热到一定温度保温后缓慢冷却（通常随炉冷却）至500℃以下空冷叫退火，得到接近平衡态的组织。
奥氏体化的钢在空气中冷却叫正火，得到先共析钢铁素体（或渗碳体）加伪珠光体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属热处理实验报告
张金垚
41030165
材控102班
热处理实验报告（T8钢300℃回火）
一、实验目的
1、了解碳钢的基本热处理（退火、正火、淬火及回火）工艺方法。
2、研究含碳量、加热温度、冷却速度、回火温度对钢热处理后性能的影响。
3、掌握洛氏硬度机的使用方法。
观察热处理后钢的组织特征。
二、实验原理
1、钢的淬火
所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（ V冷应大于V临），以获得马氏体组织。
碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。
为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。
（1）淬火温度的选择
选定正确的加热温度是保证淬火质量的重要环节。
淬火
时的具体加热温度主要取决于钢的含碳量，可根据
相图确定（如图4所示）。
对亚共析钢，其加热
温度为＋30～50℃，若加热温度不足（低于），则
淬火组织中将出现铁素体而造成强度及硬度的降低。
对过
共析钢，加热温度为＋30～50℃，淬火后可得到细小的
马氏体与粒状渗碳体。
后者的存在可提高钢的硬度和耐磨
性。
（2）保温时间的确定
淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。
加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。
表1 碳钢在箱式电炉中加热时间的确定
加热
温度(℃) 工件形状
圆柱形方形板形
保温时间
分钟/每毫米直径分钟/每毫米厚度分钟/每毫米厚度
700 1.5 2.2 3 800 1.0 1.5 2 900 0.8 1.2 1.6
1000 0.4 0.6 0.8
（3）冷却速度的影响
冷却是淬火的关键工序，它直接影响到钢淬火后的组
织和性能。
冷却时应使冷却速度大于临界冷却速度，以保
证获得马氏体组织；在这个前提下又应尽量缓慢冷却，以
减少钢中的内应力，防止变形和开裂。
为此，可根据C
曲线图（如图2所示），使淬火工作在过冷奥氏体最不稳
定的温度范围（650～550℃）进行快冷（即与C曲线的“鼻
尖”相切），而在较低温度（300～100℃）时冷却速度则
尽可能小些。
为了保证淬火效果,应选用合适的冷却方法（如双液
淬火、分级淬火等).不同的冷却介质在不同的温度范围内
的冷却速度有所差别。
各种冷却介质的特性见表2.
表2 几种常用淬火介质的冷却能力
冷却介质在下列温度范围内的冷却速度（℃/秒）650～550℃ 300～200℃
18℃的水600 270
50℃的水100 270
10％NaCl水溶液（18℃）1100 300
10％NaoH水溶液（18℃）1200 300
10％NaoH水溶液（18℃）800 270
蒸馏水（50℃）250 200
硝酸盐（200℃）350 10
菜籽油（50℃）200 35
矿务机油（50℃）150 30
变压器油（50℃）120 25
2、钢的回火
钢经淬火后得到的马氏体组织硬而脆，并且工件内部存在很大的内应力，如果直接进行磨削加工往往会出现龟裂；一些精密的零件在使用过程中将会由于变形引起尺寸变化而失去精度，甚至开裂。
因此钢淬火后必须进行回火处理。
不同的回火工艺可以使钢获得所需的性能。
表4－2为45钢淬火后经不同温度回火后的组织及性能。
表3 45钢经淬火及不同温度回火后的组织合和性能
类型回火温度
（℃)
回火后的组织
回火后硬度
（HRC）
性能特点
低温回150～250 回火马氏体＋残余奥氏体60～57 硬度高，内应力减小
2、分析碳含量对淬火后硬度的影响以及合金元素对回火后材料硬度的影响:随着碳含量
的增加，钢淬火后硬度也增加。
加入合金元素后，钢回火后的硬度增加。
3、针对本人所用的热处理工艺以及材料分析所得的硬度是否合理，并结合显微组织加以分析。
答：实验结果是合理的。
由显微组织可以看出，组织呈黑色针状，各针之间有一定交角，
类似于片状马氏体的回火组织，如后面显微组织图所示。
在针状铁素体内成行的分布着细片状或颗粒状的碳化物，沿着与铁素体长轴成55°-60°角方向整齐的排列着。
下贝氏体硬度55HRC到45HRC 之间，实验中测得为53.2HRC，因此是正确的。
五、实验设备及材料
箱式电阻炉、洛氏硬度机、金相显微镜、淬火的水槽、油槽、45、40CrNi、T8抛光机、各型号砂纸、抛光磨料、试样、浸蚀剂、吹风等。
六、注意事项
1、本实验加热所用设备为电炉，电炉一定要接地，在放、取试样时必须先切断电源。
2、往炉中放，取试样必须使用夹钳，夹钳必须擦干，不得沾有油和水。
3、试样由炉中取出淬火时，动作要迅速，以免温度下降，影响淬火质量。
4、试样在淬火液中应不断搅动，以免试样表面由于冷却不均而出现软化点。
5、淬火时水温应保持20～30℃左右，水温过高要及时换水。
6、淬火或回火后的试样均要用砂纸打磨表面，去掉氧化皮后再测定硬度值。
七、总结报告
通过此次实验，我对淬火和回火两种热处理工艺的了解更深一步，同时，也增加了我磨样的能力，懂得试样表面要磨到什么程度进行抛光，抛光到什么程度可以侵蚀。
使我能够将理论和实践有效的结合起来。
