一般整体道床工程施工设计方案
整体道床技术说明
设计说明一、设计范围因保税区华铁隆道口轨距经常变化，为防止行车事故，本次设计对道口进行维修改造，改造范围为道口整体式道床，道口相关的通信、信号、电力设施不包含在本次设计范围内。
道口宽度预既有道口维持等宽，宽15m，两侧与既有道路顺接。
二、既有铁路状态拟维修改造铁路道口位于保税区，单线道口，既有道口为钢筋混凝土道口板铺设50kg/m钢轨，经过多年使用，铺面板破损严重，轨距经常变化。
三、主要设计标准1.汽车载荷：公路-Ⅰ级；2.道口铺面类型：钢筋混凝土；3.所处地区地震动峰值加速度为0.15g（地震基本烈度Ⅶ度）；4.结构混凝土的抗冻等级F350；5.环境类别：Ⅱ类四、采用主要规范1. 《铁路路基设计规范》（TB10001-2005）2. 《铁路线路设计规范》（GB50090-2006）3. 《铁路工程抗震设计规范》（GB50111-2006）4. 《铁路工程基本作业施工安全技术规范》（TB10301-2009）5. 《铁路混凝土结构耐久性设计规范》（TB10005-2010）6. 《混凝土结构设计规范》（GB50010-2010）7. 《公路工程技术标准》（JTG B01-2003）五、工程设计为了满足现有的运输需要，延长铁路寿命和使用年限，本次工程对道口进行如下改造处理；1.本次工程范围内道口全部拆除，仅保留两侧过渡段。
2.新建道口采用整体式道床的形式。
整体道床采用预制后整体吊装施工工艺，其规格为2.6*5*0.45m（单线）。
道床底部设级配碎石基层，厚20cm，级配碎石上铺2cm粗砂找平层，两块整体式道床间设2cm沉降缝一道，沉降缝采用沥青木板。
3.道口处的钢轨全部更换为50kg/m-25m钢轨。
扣件采用弹条扣件。
轮缘槽做法：采用混凝土抹角，轮缘槽宽度为70mm-100mm，深度大于45mm，具体详见《道床横断面图》，股道港股内侧，螺旋锚固后采用混凝土填缝，2cm厚TD锚固剂封面。
4.为了防止因钢轨及车轮磨耗而至路面与车轮踏面接触发生危险，钢轨外侧路面在距钢轨50mm范围内应交钢轨顶面低5mm。
阐述隔离式减震垫浮置板整体道床
阐述隔离式减震垫浮置板整体道床1、前言隔离式减震垫浮置板整体道床是近年来城市地铁的较常设计的道床类型，城市地铁线路一般穿过城市人口密集地区，地铁列车在行驶过程中，产生较大的轨道震动噪声，为减少行驶震动噪声给居民带来的生活影响，在轨道设计时，均要考虑降噪措施，隔离式减震垫浮置板整体道床就是其中一种，它相比钢弹簧浮置板整体道床具有“工程造价低、施工较方便、降噪效果好”的技术特点，为研究隔离式减震垫浮置板关键技术和掌握新型施工技术，适应城市地铁轨道施工的高精度、高标准需要，使中铁四局施工的贵阳地铁1号线隔离式减震垫浮置板整体道床作业有序可控、有章可循，需研究工艺、规范管理、指导施工，并统一施工作业技术标准，为施工现场提供详实可靠的操作指南，以满足设计及验标的规定，并满足快速施工确保按期开通的工期需要。
现结合工程实际，浅谈施工过程中摸索和体会出来的工艺流程、关键技术和质量控制方法。
2、工程概况2.1工概况贵阳市轨道交通1号线轨道工程施工2标始于蛮安区间（DK20+300），终点于小河停车场，线路总长32.565km。
标段共设12车站，小河停车场一处。
正线、辅助线铺轨长度27.866铺轨km（其中钢弹簧浮置板6.827km，减振垫浮置板0.52km，梯形轨枕0.456km），铺设60kg/m钢轨9号单开道岔21组。
小河停车场铺轨含出入场线总计4.699km（碎石道床2.708km，整体道床1.991铺轨km）其中除特殊部位铺设12.5m长60～50kg/m异形轨，共计0.025km；出入场线线铺设60kg/m的钢轨，共计0.847km，，其他均铺设50kg/m钢轨，共计3.827km，铺设50kg/m钢轨7号单开道岔15组，铺设50kg/m钢轨7号5m 间距交叉渡线道岔2组。
轨道结构型式有普通整体道床、高架段承轨台式整体道床、双层非线性减振扣件整体道床、P60-9号单开道岔、P60-9号单开减振器道岔、梯形轨枕整体道床、特殊减振用钢弹簧浮置板整体道床、出入段（场）线有砟轨道、车场线有砟轨道、停车场库内整体道床。
一般整体道床施工方案
一般整体道床施工方案
在道路建设中，整体道床的施工是至关重要的环节，它直接影响着道路的使用寿命和舒适性。
本文将介绍一般整体道床的施工方案，包括设计要点、施工过程、材料选用等内容。
设计要点
整体道床的设计旨在确保道路承载能力和稳定性，同时减小沉降和变形。
在设计整体道床时，应考虑以下要点：
1.承载能力要求：根据道路设计标准和使用要求确定道床的承载能力
等级，确保道路能够承受车辆荷载。
2.排水设计：合理设计排水系统，确保道路排水畅通，避免积水对道
床的损坏。
3.坡度设置：适当设置道床的横纵坡度，保证道路在使用过程中水能
够迅速排除。
施工过程
整体道床的施工包括以下几个主要步骤：
1.基础处理：先进行基础处理，在基础上铺设垫层，以提高整体道床
的稳定性。
2.砼浇筑：在垫层上浇筑混凝土，形成整体道床的主体结构。
3.表面处理：最后进行表面处理，包括边界处理和表面光滑处理，使
整体道床平整美观。
材料选用
整体道床的主要材料包括：
1.碎石：用于作为垫层材料，提供支撑和稳定性。
2.水泥：混凝土的主要成分，用于拌和混凝土。
3.砼：主体结构的主要材料，用于形成整体道床的承载层。
结语
整体道床的施工对于道路使用寿命和舒适性具有至关重要的影响，设计合理、施工规范是保证道路质量的关键。
通过本文的介绍，相信读者对一般整体道床的施工方案有了更深入的了解。
以上是关于一般整体道床施工方案的介绍，希望对您有所帮助。
如需了解更多信息，请咨询相关专业人士或权威资料。

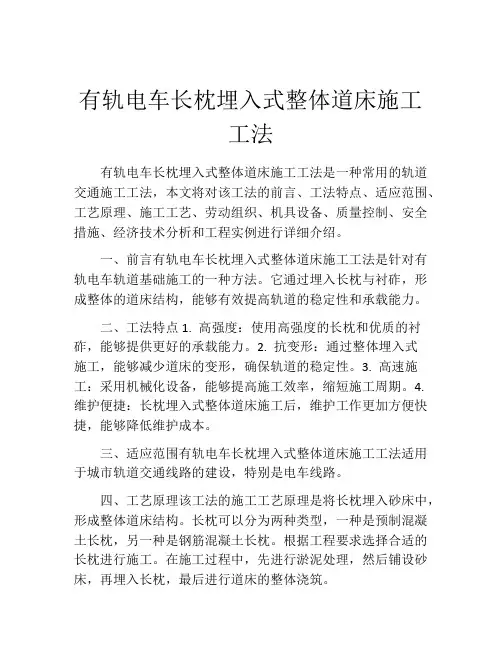

有轨电车长枕埋入式整体道床施工工法(2)
有轨电车长枕埋入式整体道床施工工法有轨电车长枕埋入式整体道床施工工法是一种常用的轨道交通施工工法，本文将对该工法的前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
一、前言有轨电车长枕埋入式整体道床施工工法是针对有轨电车轨道基础施工的一种方法。
它通过埋入长枕与衬砟，形成整体的道床结构，能够有效提高轨道的稳定性和承载能力。
二、工法特点1. 高强度：使用高强度的长枕和优质的衬砟，能够提供更好的承载能力。
2. 抗变形：通过整体埋入式施工，能够减少道床的变形，确保轨道的稳定性。
3. 高速施工：采用机械化设备，能够提高施工效率，缩短施工周期。
4. 维护便捷：长枕埋入式整体道床施工后，维护工作更加方便快捷，能够降低维护成本。
三、适应范围有轨电车长枕埋入式整体道床施工工法适用于城市轨道交通线路的建设，特别是电车线路。
四、工艺原理该工法的施工工艺原理是将长枕埋入砂床中，形成整体道床结构。
长枕可以分为两种类型，一种是预制混凝土长枕，另一种是钢筋混凝土长枕。
根据工程要求选择合适的长枕进行施工。
在施工过程中，先进行淤泥处理，然后铺设砂床，再埋入长枕，最后进行道床的整体浇筑。
五、施工工艺 1. 地面处理：清除地面上的杂物和障碍物，平整地面。
2. 淤泥处理：清除地下淤泥和污泥，提供清洁的施工环境。
3. 砂床施工：铺设砂床，确保平整度和牢固性。
4. 长枕埋入：将长枕按照设计要求埋入砂床中，确保长枕的位置准确。
5. 道床浇筑：在长枕上浇筑混凝土，形成整体道床。
6. 养护：对道床进行适当的养护工作，确保其早期强度和稳定性。
六、劳动组织在施工过程中，需要组织专业的工程队伍，包括施工人员、机械操作人员、质检人员等。
合理分工，协调配合，确保施工的顺利进行。
七、机具设备该工法所需的机具设备包括挖机、推土机、铺砂机、浇筑机、混凝土搅拌车等。
这些设备能够提高施工效率，保证施工质量。
专用线有砟道床换整体道床施工方案
目录一、编制说明 (1)二、工程概况 (2)三、总体施工组织部署 (4)四、施工安全技术措施 (13)五、施工进度安排 (20)六、资源需求计划 (21)七、工程保证措施 (24)八、安全应急预案及说明 (40)一、编制说明1.编制范围国电汉川发电XXX三期铁路站场1、5道空车清扫线轨道延伸项目。
2.编制依据国电汉川发电XXX三期铁路站场1、5道空车清扫线轨道延伸项目询价文件、图纸等。
国家及地方政府现行工程质量、安全生产、文明施工的法律法规、管理办法等。
行业相关标准规范：《混凝土结构工程施工及验收规范》GB50204—2002《砌体工程施工质量验收规范》GB50203-2002《市政道路工程质量检验评定标准》CJJ1-90《混凝土质量控制标准》GB50164-92《建筑安装工程质量检验评定统一标准》GB50300-2001《砖石工程施工验收规范》GB50204-2002《建筑施工安全检查标准》JGJ59-99《工程测量规范》GB50026-93我方自行踏勘本标段现场及调查周边环境所获得的资料。
我方拥有的科学技术成果、机械设备装备情况、施工技术与管理水平以及多年来在铁路工程实践中积累的施工、科研及管理经验。
3.编制原则遵守国家法律及地方政府的法规。
执行施工技术规范和质量验收标准。
加强环保，不出现环境污染事故。
合理安排施工顺序和工序衔接，统筹兼顾、均衡生产，确保工期。
加强安全管理，实现本工程的安全目标。
制定文明施工措施，确保文明施工。
充分采用新技术、新工艺、新材料、新设备。
二、工程概况1.项目名称三期铁路站场1、5道空车清扫线轨道延伸项目2.建设单位湖北汉新发电XXX3.工程地点三期煤场铁路线4.工程内容○1架空线路，一道、五道新建整体道床段线路两侧各开挖地基槽口，浇灌钢筋砼长50m、宽0.5m，深0.9m，形成架空纵向支承梁体。
架空木枕。
○2新建铁路整体道床，将原一道、五道线路铁路整体道床沿接车方向各延长50米，新建线路过渡段1、5道各10m。
支承块式整体道床施工工法
整体道床具有维护工作量少、结构简单、整体性强及表面整洁等诸多优点，在国内外铁路、地铁上均已大量使用。由于整体道床是连续现浇的混凝土，一旦基底发生沉陷，修补极为困难。因此要求设计和施工的质量较高，同时也应将整体道床尽可能铺设于隧道内或石质路基等坚硬的基础之上。中国早期铺设的整体道床多采用素混凝土，为了增强整体道床的抗裂性能，近年来已更多地采用钢筋混凝土。中国整体道床主要有三种结构形式：支承块侧沟式整体道床、整体灌筑侧沟式整体道床及中心水沟式整体道床，轮对踏面诊断、洗车库、轨道车库、不落轮镟库采用整体道床，其中轮对踏面诊断、洗车库采用的是支承块侧沟式整体道床，本文以轮对踏面诊断为例主要谈谈支承块侧沟式整体道床施工技术。
5.5钢轨架设和精调
架设钢轨时，使用支撑架对钢轨进行固定。安装钢轨支撑架，在钢轨支撑架的调节螺栓外圆周围套上PVC管，PVC管须高于道床面，管的底部与上部用胶带纸密封，防止打灰时混凝土进入。轨排对准中线就位，控制两轨排间轨缝。预留轨缝隙尺寸当日检查，并将检查结果的总偏差量在继续铺轨时加以调整消除。安装支承块和弹条、垫板和扣件，本整体道床采用I型弹条。首先进行进行粗调，调轨时先用专用工具定好一股钢轨的方向、高低，然后再定另一股。轨道的方向和轨距大致拨好进行精调，用直角道尺、支距尺和轨距拉杆对轨道进行精调，检查、调整与基标同一侧的钢轨。经调整就位的轨道，对中线位置和轨距等用直角道尺或万能道尺检查，其误差应符合下列规定：
3.适用范围
本工法主要适用于铁路、地铁等支承式整体道床。
4.工艺原理
首先采用钢轨支撑架架设钢轨，钢轨精调、线管预埋和混凝土结构施工同时进行，钢轨精调完成后可对钢轨进行固定，避免后期混凝土浇筑对钢轨产生影响，能够加快施工进度。
5.施工工艺
高铁动车运用所外皮清洗库平板式整体道床施工技术
霉
；
３ ５
二、 施 工场 地情 况 ：
虹桥动车运用所外皮清洗库设计位置在动车所存车场Ｄ ６ ２ 、 Ｄ ６ １ 股道上 ， 南侧紧Ｉ Ｉ ￣ ｉ Ｄ ６ ０ 股道 ，北侧为所内通行道路。由于前期站场工程施工的需要 ， Ｄ ５ ５ ～ Ｄ ６ ２ 股道 已完成轨道铺设与接触 网架设工作 。 外 皮 清 洗库 施 工前 ， 拆 除 了洗 车 线位 置 轨道 区段 １ ２ ５ ｍ， 并 将 上 方接 触 网 的接触 线 以及 承 力索 拨离 １ ． ５ ｍ左 右 。本工 程 施 工作 业 区域 狭 长 ， 大 型施 工 机
４ ． ３ 施 工 定位 放线 ４ ． ３ ． １ 道床 中心 线
库 设 计 为单 侧 双线 洗 车库 ， 北 侧 为清 洗 库 设 备用 房 、 回用水 过 滤 池 和及 控 制
室； 南 侧为 洗 车线 ， 洗 车线 设 计为 露 天双 线双 机 全 自动 洗车 线 ， 可 自动 完成 各
关 键词 ： 高 速铁 路 平 板 式整 体道 床 后钻 孔硫 磺 胶 泥锚 固法
一
、
工 程概 况 ：
本 工 程 为京 沪高 速铁 路 上海 虹桥 动 车运 用所 外 皮 清洗 库 工程 ， 外皮 清 洗
直径 法 人 钉 孔 ，孔 中心 距 底 座
板长边中心线１ ０ ７ ｍ ｍ，短 边 中 心线 ８ ０ ｍｍ（ 见附图） 。
1施工流程地基基础平整一垫层施工一钢筋安装一模板支设一整体道床底层砼浇筑一整体道床面层找平带施工一道钉锚固孔成孔一安装螺旋道钉一安装扣件钢垫板一放置钢轨并粗调一安装弹条扣件并精调一整体道床面层找坡带施工一防腐防锈处理
四ａｇ ！ ！ ｗ
施工技术与应用
弹性支承块式整体道床施工
弹性整体道床施工工法一、前言橡胶套靴式弹性支承块整体道床是一种新型轨下基础, 其弹性相当于有碴轨道的弹性。
橡胶套靴式弹性组装体提供的轨下静刚度系数约为400KN/cm, 比刚性整体道床的静刚度下降了1~1.5倍, 轨道的动应力降低, 从而提高轨道的使用寿命, 并使轨道结构免维修或少维修状态（具体尺寸见图1）。
二、整体道床施工工艺特点采用先进的机械设备进行平行流水化作业, 各工序间保持适当距离并有机衔接与配合。
各工序全理间距见下图2。
工艺特点有以下几点:1.混凝土生产实现工厂化生产, 运输、灌注实现机械化, 采用平行流水化作业, 各工序有机衔接与配合。
2.采用的轨道排架整体好, 几何尺寸保持及调整锁定牢固；轨道轨距, 弹性支撑块间距、位置, 轨道的轨底坡均已设定好。
3.快速悬挂扣件系统方便快捷, 使悬挂支承块的效率提高三倍以上。
4、自行式龙门吊设有轨排专用吊架, 方便、高效地拆装装配式轨排架和起吊其它物体, 大大减轻了现场的劳动强度。
5、组装平台提供了可移动快速悬挂支承块的作业平台, 提高了效率, 减少了污染。
三、施工工艺及施工要点1.弹性整体道床施工的基本工序为: 清洗基底, 设置中线控制桩和可调标桩, 安设道床钢筋网, 轨排吊装, 支承块悬挂, 轨排组装, 调试, 联结, 精调, 安设伸缩缝沥青板,道床混凝土灌注（抹面成型）养生, 拆除轨排, 进入下个工作循环。
具体见施工工艺流程图（图3）。
（1）清理施工场地将施工现场的石碴及其它杂物清扫干净, 然后用高压水冲洗干净, 确保弹性整体道床基底无杂物和积水。
（2）中线控制桩和标桩的设置中线控制桩和标桩的设置必须超前设置, 超前轨排位置200米, 按照《铁路轨道施工及验收规范》增设线路控制桩和线路标桩, 控制桩由精测班测设, 直线间距100m, 曲线50m, 与中线控制桩偏移不得大于2mm, 距离偏差不得大于1/5000。
标桩设在线路中线上, 由施工队测量班测设, 其直线间距6.25m, 曲线5m, 标桩间距偏差应在两中线控制桩内调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市轨道交通六号线一期工程轨道工程（第二标段）一般整体道床施工方案编制：审核：批准：中铁四局集团市轨道交通六号线一期工程轨道工程第二标段项目经理部二零一五年十月二十日目录1编制依据 (1)2工程概况 (1)3主要技术标准 (1)3.1钢轨 (1)3.2轨底坡 (1)3.3曲线超高 (1)3.4扣件 (1)3.5轨枕布置 (1)3.6道床混凝土及钢筋 (1)3.7杂散电流设置 (2)3.8轨道结构高度 (2)3.9道床排水设置 (3)3.10道床伸缩缝设置 (3)3.11过轨管线设置 (3)4工程特点、重点和难点及其对策 (3)4.1工程特点 (3)4.2施工难点、重点及采取的对策与措施 (4)4.2.1轨道几何尺寸调整精度 (4)4.2.2轨底坡控制 (4)5施工方案 (4)5.1施工准备 (4)5.1.1材料准备 (4)5.1.2工机具准备 (5)5.1.3作业条件准备 (5)5.1.4人员准备 (5)5.2施工工艺流程 (5)5.2.1工艺流程 (5)5.2.2施工方法 (6)5.2.3整体道床施工技术要求和控制要点 (13)6安全文明施工措施 (14)6.1施工现场临时用电安全措施 (14)6.2施工机械安全保证措施 (14)6.3地下线施工安全措施 (15)6.4铺轨施工安全保障措施 (15)6.5整体道床施工安全保证措施 (16)6.6施工运输及交通安全措施 (16)6.7大坡道运输安全保证措施 (17)6.8防雷电、台风、暴雨安全措施 (17)6.9吊装作业安全技术措施 (17)1编制依据1.1.1现行国家、市地铁设计和施工相关规、规程及规则；1.1.2施工现场踏勘获得的相关资料；1.1.3市轨道交通六号线一期工程施工设计图；1.1.4我公司现有的施工技术力量以及自备的先进配套施工设备；2工程概况市轨道交通六号线一期工程轨道工程（第二标段）施工项目包括：地下段正线、辅助线、出入段线地段整体道床、道岔施工及附属设备的安装。
正线起讫里程：K17+582.329～K35+949.234；金银湖停车段出入线岂止里程：K+15.73~K+701.7里程围的一般整体道床（除橡胶隔振垫、钢弹簧浮置板地段）。
3主要技术标准3.1钢轨正线及辅助线、出入线采用 60kg/m 、U75V普通热轧钢轨钢轨。
3.2轨底坡采用 1/40 轨底坡，道岔区及道岔间不足 50m 地段不设轨底坡。
3.3曲线超高正线最大曲线超高为 120mm，车站站台有效长度围曲线超高不大于15mm，允许欠超高为61mm，出入线及联络线曲线按行车速度计算超高，其余配线曲线不设超高，为避免出现反超高，岔后附带曲线施工时可设5mm超高。
3.4扣件主要有二种扣件类型，其中DTⅥ2型扣件用于非中等减振地段；双层非线性减振扣件用于中等减振地段。
3.5轨枕布置正线、出入线1667根/km，其余配线1600根/km。
轨枕布置时，若遇结构沉降缝、人防门（防淹门）、各种预埋管线、排水横沟等情况时，轨枕铺设间距可在500mm-650mm 间作适当调整。
3.6道床混凝土及钢筋一般整体道床混凝土强度等级为C35、U型槽地段强度等级为C40，整体道床钢筋设上、下两层钢筋，纵向钢筋采用HRB400级Ф14螺纹钢筋，横向钢筋采用HPB300级Ф8圆钢筋，保护层厚度不小于35mm。
3.7杂散电流设置在每条线路垂直钢轨下方，任选2根上层纵向贯通钢筋与所有的横向钢筋焊接；在每个道床结构块，每隔5m（或小于5m）选1根横向钢筋与所交叉的所有纵向钢筋焊接；每个道床块两段各采用一根80×8mm热镀锌扁钢与所有纵向钢筋焊接，并在道床的两侧引出连接端子（或排流端子），扁钢连接端子或排流端子引出道床块顶面不少于120mm，并在端部预留Ф14孔，便于电缆连接。
3.8轨道结构高度轨道结构高度详见表 3.8-1所示。
表 3.8-1 轨道结构高度表（1）考虑排水需要，部分有配线车站下沉50mm，具体包括：汉正街站、苗栗路站、石桥路站、马城站及环湖西路站。
（2）有高等或特殊减振要求的车站，轨道结构高度统一调整为750mm当减振地段处在2‰坡地段，为保证排水要求，减振段至坡底段的轨道结构高度均应按750mm预留，具体如表3.8-2所示。
表3.8-23.9道床排水设置整体道床排水沟设置为中心水沟，中心水沟宽度为600mm，水沟深度一般及中等减振地段为轨面以下450mm（部分有配线车站水沟高度为轨面以下500mm），两侧向中心水沟方向设2.5%的排水横坡。
其他地段根据本工程要求采用不同的水沟深度。
3.10道床伸缩缝设置道床分段布置，根据轨枕间距一般情况下地下线道床块长度12m，洞口50m围、U 型槽及联络通道两侧各18m围每段长约6m。
结构沉降缝处应设道床伸缩缝，施工缝应在伸缩缝处，短轨枕应避开道床伸缩缝。
伸缩缝宽20mm，以沥青木板形成并以沥青麻筋封顶。
每段道床长度可根据结构变形缝设置、集水坑设置及过轨管线布置等情况适当调整，同时钢筋长度等相应调整。
3.11过轨管线设置一般整体道床和减振垫浮置板整体道床地段，轨道道床的预埋管最大径一般不得超过100mm(道床表面可预留200~250mm的沟槽，以满足给排水专业消防水管过轨的需要)，轨道专业对横穿管的材质不作要求，横穿管只能从轨道相邻的轨枕空档之间穿过道床，对于Ф50~70mm的横穿管，每处轨枕空档最多穿2根，外径Ф75~100mm的横穿管，每处轨枕空档最多穿1根，横穿管最大外径不得超过Ф100mm，若同一处横穿管数量较多，则采取分散过轨的方式。
4工程特点、重点和难点及其对策4.1工程特点本项目工程数量大、道床类型多、施工工序复杂、施工期间不可预见因素多。
在地铁工程中，轨道工程作为重要的里程碑之一，起承上启下的作用，是制约后续各专业施工的关键因素。
轨道工程涉及与土建、牵引供电、电力、信号、人防门、给排水、车站装修等专业的协调配合，协调配合是轨道工程铺轨、整体道床、焊轨主要工序的正常推进、保工期和质量的前提。
本项目施工，涉及专业较多，作业面相互交叉，施工互相干扰，协调工作是本项目工程施工的关键。
4.2施工难点、重点及采取的对策与措施4.2.1轨道几何尺寸调整精度（1）首先明确基本轨平面位置以外轨为基准，高程以轨为基准，直线区间上的基准轨参考大里程方向的下一个曲线。
（2）“先轨向后轨距”，轨向的优化通过调整外轨的平面位置来实现，轨的平面位置利用轨距及轨距变化率来控制。
（3）“先高低后超高（水平）”，高低的优化通过调整轨的高程来实现，外轨的高程利用超高和超高变化率来控制。
（4）“先整体、后局部，先轨向、后轨距，先高低、后水平”，优先保证参考轨的平顺性，另一股钢轨通过轨距和水平控制。
4.2.2轨底坡控制（1）施工中及时消除扣件螺栓扭矩过大或不足对轨底坡带来影响，在拼装轨排时采用可定值的扭矩扳手，对每个螺栓进行紧固，保证外侧口压力相同，使轨底面与橡胶垫板达到密贴状态，避免轨底坡出现变化。
（2）施工过程中，对钢轨支撑架进行刚度和稳定性的加强，以确保钢轨轨底与承轨槽面达到密贴稳定状态，避免承受重力而产生变形，确保轨底坡满足要求。
（3）调整线路横向位置时，避免将斜撑顶在钢轨头上进行调整，以免钢轨发生扭曲变形，轨底坡发生变化。
5施工方案5.1施工准备5.1.1材料准备（1）钢筋：根据施工图纸要求的型号规格、数量按施工进度分阶段进场。
对于该材料使用条件要求：表面洁净，确保无损伤、无油渍、无漆污、无铁锈应等杂物；带有颗粒状或片状老锈的钢筋不得使用；钢筋进场前应抽样进行力学性能试验，各项指标均满足要求时方可进场使用；（2）扣件、短轨枕等轨料均为厂制定型产品，能满足现场施工需求；（3）钢轨：采用P60kg/m-25mU75V热轧钢轨，其各项指标尺寸均在允许误差之。
5.1.2工机具准备（1）机械：电焊机、移动龙门吊、轨道车、平板车、钢筋弯曲机、钢筋切断机、专用地铁铺轨车、锯轨机、打眼机、木工加工机床等；（2）工具：万能道尺、直角道尺、搬手、起道器、钢轨支承架、轨距拉杆、钢尺、石笔、扫帚、定型钢模板、撬棍、手提式混凝土振动棒、抽水泵等。
5.1.3作业条件准备（1）工程技术部技术人员在施工前应进行图纸的审核，并按图纸中的工程数量进行提料，根据工期和施工计划对各项材料进场时间进行约束，如发现有遗漏或错误应及时提出补发或重做；（2）材料进场后按照施工现场平面布置图进行分类别集中整齐堆放，并立有相对应的标识牌；（3）铺轨基标设置正确，布置位置及精度符合设计及规要求，能满足施工要求。
万能道尺、直角道迟等计量仪器检校合格，钢轨支承架、轨距拉杆等工具均已备齐；（4）钢筋原材料到位，钢筋下料进行加工，能满足施工进度要求。
5.1.4人员准备（1）现场施工人员应熟悉图纸，了解设计要求和意图，明确各项结构尺寸，掌握其技术要点；（2）了解施工技术、安全交底的容及要点，并复核图中的工程数量、工程尺寸；（3）认真贯彻执行技术标准、规、规程和上级颁发的条例、办法、指示和决定，并严格遵照施工规操作，在开工前组织工人学习；（4）严格执行挂牌上岗制度，各技术工种均持有相应的技术等级证书；（5）施工中注意保护CPⅢ控制点，如发现CPⅢ控制点损坏，应及时向工程技术部报告，在重新测量复核前严禁使用松动的CPⅢ控制点，以保证施工的精度。
5.2施工工艺流程5.2.1工艺流程短枕式整体道床施工工艺流程详见图5.2.1-1。
图5.2.1-1短枕式整体道床施工工艺流程图5.2.2施工方法（1）拼装轨排在铺轨基地设置固定式轨排拼装台。
轨排在拼装台上组装，拼装时按轨节表所列的钢轨长度、轨距、轨枕间距、扣件类型、接头相错量及短轨枕位置进行组装，最后采用轨距拉杆进行连接构成轨道框架，其施工工序为：摆放轨枕→摆放枕上橡胶垫板、铁垫板、轨下橡胶垫板→摆放钢轨→方正钢轨→安装轨距拉杆→调整轨枕间距→安装扣轨弹簧→紧固螺母→安钢轨支承架→摆放接头夹板。
①摆放轨枕A．在轨排拼装台位组装轨枕。
其组装的顺序为：摆放轨枕→安装铁垫板下橡胶垫板→安装铁垫板→上连接螺栓→安装平垫圈及弹簧垫圈→带螺母并拧紧。
B．按照配轨表布置的25m钢轨轨枕根数，摆放轨枕。
C．根据组装台位上标注的间距线粗调轨枕间距。
②摆放钢轨A．摆放枕上橡胶垫板、铁垫板、轨下橡胶垫板。
B．在轨排拼装台位摆放钢轨。
C．道尺在使用前需校正，其精度允许误差为0.5mm。
③调整轨枕间距A．用白油漆在钢轨轨腰侧（曲线在外股钢轨轨腰侧）标注轨枕位置。
B．方正轨枕。
C．轨枕应与线路中轴线垂直。
D．短轨枕间距及偏差允许误差为±10mm。
④散并紧固扣件A．弹簧扣件要与轨底扣压密贴，不允许有松动、吊板等现象。
B．构件组装正确，螺母按规定值用测力板手拧紧，力矩一致。
