常用伺服电机的使用
伺服电机的应用
伺服电动机的应用
伺服电动机在自动控制系统中用作执行元器件，又称执行电动机，即将接收到的控制电压信号转换为转轴的角位移或角速度输出。
改变控制信号的极性和大小，便可改变伺服电动机的转向和转速。
自动控制系统对伺服电动机的性能要求概括如下。
1.无自传现象
在控制信号来到之前，伺服电动机转子静止不动;控制信号来到之后，转子迅速转动;当控制信号消失时，伺服电动机转子应立即停止转动。
控制信号为零时，电动机继续转动的现象称为“自传”现象，消除自传是自控系统正常工作的必要条件。
2.空载始动电压低
电动机空载时，转子不论在任何位置，从静止状态开始启动至连续运转的最小控制电压称为始动电压。
始动电压越小，表示电动机的灵敏度越高。
3.机械特性和调节特性的线性度好
机械特性和调节特性的线性度好指能在宽广的范围内平滑稳定地调速。
4.快速响应性好
快速响应性好即机电时间常数小，因而伺服电动机都要求转动惯量小。
常用的伺服电动机有两大类，以直流电源工作的称为直流伺服电动机;以交流电源工作的称为交流伺服电动机。

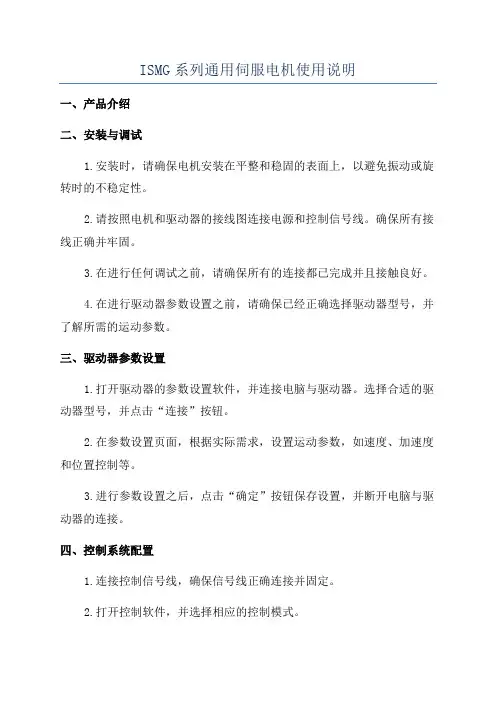

ISMG系列通用伺服电机使用说明
ISMG系列通用伺服电机使用说明一、产品介绍二、安装与调试1.安装时，请确保电机安装在平整和稳固的表面上，以避免振动或旋转时的不稳定性。
2.请按照电机和驱动器的接线图连接电源和控制信号线。
确保所有接线正确并牢固。
3.在进行任何调试之前，请确保所有的连接都已完成并且接触良好。
4.在进行驱动器参数设置之前，请确保已经正确选择驱动器型号，并了解所需的运动参数。
三、驱动器参数设置1.打开驱动器的参数设置软件，并连接电脑与驱动器。
选择合适的驱动器型号，并点击“连接”按钮。
2.在参数设置页面，根据实际需求，设置运动参数，如速度、加速度和位置控制等。
3.进行参数设置之后，点击“确定”按钮保存设置，并断开电脑与驱动器的连接。
四、控制系统配置1.连接控制信号线，确保信号线正确连接并固定。
2.打开控制软件，并选择相应的控制模式。
3.在控制软件中设置运动参数，如速度和位置等。
五、运行与故障排除1.在所有设置完成后，可以通过控制软件控制电机的运动。
通过增加或减小速度、加速度和位置等参数，可以实现不同的运动需求。
2.如果出现故障，可以通过查看控制软件中的错误信息来排除问题。
常见的故障可能是电源故障、接线故障或驱动器故障。
六、注意事项1.在使用过程中，请确保电源和控制信号线的连接牢固，以避免断电或信号中断导致的运动异常。
2.使用之前，请检查电机和驱动器是否有损坏或松动的零件，并及时维修或更换。
3.请遵守相关安全操作规程，以保证人身安全和设备安全。
总结：ISMG系列通用伺服电机是一种高性能的电机，通过正确的安装、调试和控制系统配置，可以实现高速、高精度和高响应的运动控制。
使用者在使用之前应仔细阅读本使用说明，并按照说明正确操作和维护电机，以保证设备正常运行和延长使用寿命。
伺服电机的三种控制方式
伺服电机的三种控制方式在机器人技术和工业自动化中使用的伺服电机是非常普遍的，它们以其精确性和高效性而闻名。
本文将探讨伺服电机的三种控制方式：位置控制、速度控制和扭矩控制。
位置控制对伺服电机进行位置控制时，旋转角度被用来确定电机的位置。
通过对电机施加脉冲信号来控制电机的角度。
脉冲信号的数量和方向确定了电机的最终位置。
位置控制对于需要旋转至精确位置的应用而言是最常用的控制方式。
在位置控制中，可以轻松地调整旋转速度和加速度，以适应不同的应用场景。
这种控制方式常用于需要从一个点到另一个点进行精确定位的工作环境中，例如工业机器人和自动化生产线。
速度控制另一种流行的伺服电机控制方式是速度控制。
在这种模式下，控制器决定电机的旋转速度，通过动态调节脉冲信号的频率来实现。
通常，这种方法用于相对简单的应用中，例如需要旋转一定速度的传送带或振动器使用的电机。
速度控制可与位置模式结合使用，以确保在不同的应用场景中电机始终达到所需的位置和速度。
扭矩控制伺服电机的第三种常用控制方式是扭矩控制。
在扭矩模式下，电机转子上的力矩受控制器限制，而这通常是通过测量电机转矩及其与设定值之间的差异来实现的。
通过控制转矩大小，电机可以用于各种重载及负载循环工作场所，例如需要承载重物的生产车间。
伺服电机提供了许多优点，可以利用其高速度、高准确度和强大扭矩特性来满足不同的工业应用需求。
而控制者可以通过合适的控制方式来达到所需的控制效果，从而实现更高质量的生产和更安全、更可靠的设备运行。
这三种控制方式是伺服电机中常见的技术手段，未来在伺服电机领域中会不断涌现出更多的技术手段，我们需要紧跟这些创新技术的便利，努力开拓利用伺服电机的广泛应用前景。
伺服电机 说明书
第六章............................................................................................... 61
错误报警及处理 ................................................................................................ 61 6.1 报警一览表 .............................................................................................. 61 6.2 报警处理方法 .......................................................................................... 62
第七章............................................................................................... 65
通电运行 ............................................................................................................ 65 7.1 电源连接 .................................................................................................. 65 7.2 试运行 ...................................................................................................... 67 7.3 调整 .......................................................................................................... 69
常用伺服电机的使用
常用伺服电机的使用伺服电机是一种将电能转化为机械能的设备，它可以根据控制信号的输入实现精确的位置控制，广泛应用于机械设备、自动化生产线、机器人、CNC工具等领域。
常用伺服电机的使用主要包括选型、安装、调试和维护等方面。
首先，选型是使用伺服电机的第一步。
选型应根据具体应用的需求来确定电机的型号和规格。
一般需要考虑的因素包括负载类型、负载重量、所需功率、控制精度、转速范围、工作环境等。
同时，还需要考虑伺服系统的配套设备，如伺服驱动器、编码器等。
安装是伺服电机使用的关键一步。
在安装过程中，需要注意以下几个问题。
首先是机械连接，包括电机和负载的连接、电机基座的安装等。
确保连接牢固、刚性好，并符合设计要求。
其次是电气连接，包括电机的三相电源接线、编码器接线等。
需要仔细阅读电机的接线图，按照标准的电气连接方式进行接线。
最后是冷却系统的安装，特别是对于大功率的伺服电机，需要考虑散热和冷却系统的设置。
调试是使用伺服电机的关键环节。
在调试过程中，需要进行如下几项工作。
首先是参数设置，伺服系统通常有一系列的控制参数，如速度环、位置环、加速度等参数，需要根据具体应用进行调整和优化。
其次是运动控制，通过控制器给伺服电机发送控制信号，实现运动控制，如位置控制、速度控制、力矩控制等。
需要根据具体的应用需求进行调整。
最后是检查和校准，确保伺服电机的运动精度、位置稳定性等符合要求。
维护是使用伺服电机的常规工作。
在长时间的运行中，伺服电机可能会出现一些故障，如温升过高、轴承磨损、传感器故障等。
定期的维护和保养可以延长伺服电机的使用寿命，并确保其正常运行。
维护工作包括定期检查、清洁和加润滑油等。
同时，还需要注意伺服电机的工作环境，避免灰尘、湿气等对电机的影响。
总之，常用伺服电机的使用需要进行选型、安装、调试和维护等方面的工作。
只有确保这些工作的正确进行，才能保证伺服电机的正常运行和稳定性能。
在使用伺服电机时，还需根据具体应用需求选择合适的配套设备和控制系统，以实现更高的运动精度和控制效果。
伺服电机调节方法
伺服电机调节方法
伺服电机调节方法如下：
1.初始化参数：在接线之前，需要初始化参数。
在控制卡上选好控制方式，将PID参数清零，然后让控制卡上电时默认使能信号关闭，保存此状态，确保控制卡再次上电时即为此状态。
2.接线：将控制卡断电，连接控制卡与伺服之间的信号线。
必须要接的信号线包括控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
3.试方向：对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号，这时伺服应该以一个较低的速度转动，这就是所谓的“零漂”。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
4.抑制零漂：在闭环控制过程中，零漂的存在会对控制效果有一定的影响，所以最好将其抑制住。
5.建立闭环控制：再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。
伺服电机的使用方法
伺服电机的使用方法
伺服电机是一种具有闭环控制的电机，广泛应用于机械设备、自动化系统以及工业机械领域。
使用伺服电机可以实现精确的位置控制和速度控制，其特点是稳定性高、控制精度高。
以下是伺服电机的使用方法：
1. 安装：首先需要将伺服电机正确安装在相应的机械结构上，确保电机与机械系统之间的连接稳固可靠。
根据实际需求，调整电机的位置和角度。
2. 连接电源和控制器：将伺服电机与电源连接，并确保电源稳定可靠。
同时，将伺服电机与相应的控制器连接，确保控制信号的传输畅通。
3. 参数设置：在使用伺服电机之前，需要对控制器进行参数设置。
根据具体的应用需求，设置控制器的参数，如速度、加速度、位置误差等。
4. 控制信号输入：根据需要，可以通过数字控制信号或模拟控制信号来控制伺服电机。
通常情况下，使用脉冲/方向信号或脉冲/模拟信号来控制伺服电机。
5. 状态监测：使用伺服电机时，应定期监测其工作状态。
可以通过连接相应的传感器来监测电机的位置、速度和负载等参数，以确保正常运行。
6. 维护保养：伺服电机在长时间运行后，需要适时进行维护保养。
清洁电机表面，定期检查连接部件和电源线路是否松动，以确保伺服电机的正常工作和寿命。
总结起来，伺服电机的使用方法包括安装、连接电源和控制器、参数设置、控制信号输入、状态监测以及维护保养等步骤。
正确使用伺服电机可以提高工作效率和精度，为机械系统的运行提供稳定可靠的动力支持。
ms1系列伺服电机使用手册
ms1系列伺服电机使用手册（原创实用版）目录1.MS1 系列伺服电机概述2.MS1 系列伺服电机的主要特点3.MS1 系列伺服电机的使用方法和注意事项4.MS1 系列伺服电机的维护和故障排除5.结论正文一、MS1 系列伺服电机概述MS1 系列伺服电机是一款高性能、高精度的伺服电机，广泛应用于各种工业自动化设备和机器人领域。
它具有优秀的转速控制性能和低速运行稳定性，能够满足各种复杂的运动控制需求。
二、MS1 系列伺服电机的主要特点1.高精度：MS1 系列伺服电机具有较高的角分辨率，可以实现精确的运动控制。
2.高速性能：MS1 系列伺服电机在短时间内可以实现高速的启动、停止和反转。
3.良好的低速运行性能：MS1 系列伺服电机在低速运行时具有较好的稳定性，适合需要精确控制的应用。
4.强大的过载能力：MS1 系列伺服电机具有较高的过载能力，能够承受瞬间的负载冲击。
三、MS1 系列伺服电机的使用方法和注意事项1.在使用 MS1 系列伺服电机前，请确保已经正确连接电源和控制信号线，并确保电源电压稳定。
2.在启动电机前，请先设置好控制信号，避免无信号启动导致的电机失控。
3.在使用过程中，请注意避免电机过热，定期检查电机的温度和运行状态。
4.在停止电机时，请先停止控制信号，再切断电源，避免突然断电导致的电机损坏。
四、MS1 系列伺服电机的维护和故障排除1.定期检查电机的运行状态，如有异常声音、振动等现象，请及时停机检查。
2.如发现电机过热，请立即停止使用，并进行散热处理。
3.如遇故障，请先排除电源和信号线故障，再检查电机本体。
4.如无法自行解决故障，请及时联系售后服务人员。
五、结论MS1 系列伺服电机凭借其高精度、高速性能、良好的低速运行性能和强大的过载能力，在工业自动化和机器人领域具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机及机床电气控制
四、项目实施 知识点一 伺服电动机 伺服电动机又称为执行电动机，在自动控制系统中作为执行元件。 它将输入的电压信号转换成转矩或速度输出，以驱动控制对象。输人 的电压信号称为控制信号或控制电压，改变控制电压的极性和大小， 便可改变伺服电动机的转向和转速。 按伺服电动机使用电源性质不同，可分为直流伺服电动机和交流 伺服电动机。 一）直流伺服电动机 直流伺服电动机就是一台微型他励直流电动机。 按励磁方式的不同可分为他励式和永磁式两种。 采用电枢控制时，直流伺服电动机机械特性与他励直流电动机改 变电枢电压时的人为机械特性相似，其机械特性方程为
电机及机床电气控制
当负载电阻为RL时，其输出电压U为 U=E0 –IR0 而 I=U/RL 则可以导出 U=k n 可见，直流测速发电机输出电压U与转速n仍成正比。只不过对于 不同的负载电阻RL，测速发电机的输出特性的斜率有所不同，它随负载 电阻RL的减小而降低，如图所示。使用时RL尽可能取大些。在直流测 速发电机技术数据中给出了“最小负载电阻和最高转速”，以确保控制 系统的精度。
电机及机床电气控制
直流伺服电动机具有可控性。
电枢控制式直流 伺服电动机原理图
直流伺服电动机Uf为 常数时的机械特性
常用的有SZ系列直流伺服ห้องสมุดไป่ตู้动机。
电机及机床电气控制
二）、交流伺服电动机 1、结构 如图所示。
a)笼型转子 1、5一轴承 2---机壳 3一定子 4---转子 6---接线板 7一铭牌 b)杯型转子 1一杯型转子 2---定子绕组 3一外定子 4---内定子 5一机壳 6---端盖
教学过程：
一、项目提出 控制电机已成为现代工业自动化系统、现代科学技术和现代军 事装备中必不可少的重要设备。它的使用范围非常广泛，如机床加工 过程的自动控制和自动显示，阀门的遥控，火炮和雷达的自动定位， 舰船方向舵的自动操纵，飞机的自动驾驶，遥远目标位置的显示，以 及电子计算机、自动记录仪表、医疗设备、录音、录像、摄影等方面 的自动控制系统等。本章仅讨论机械工业常用的执行用控制电动机， 即交、直流伺服电动机和步进电机，以及测速用控制电机即交、直流 测速发电机。
放 大 器 机械负载 +
-
+
+
-
Ur -
电机及机床电气控制
五、项目检查 检查掌握伺服电机的工作过程情况，掌握伺服电机工作线 路的搭接，在此基础上掌握伺服电动机工作过程、实例。 检查线路搭接。 六、教学评估 1 为什么交流伺服电动机的转子电阻值要相当大? 2 当直流伺服电动机励磁电压和控制电压不变时，若将负载 转矩减小，试问此时电枢电流、电磁转矩、转速将如何变化? 3 如何改变两相交流伺服电动机的转向?为什么能改变其转 向? 4 为什么直流测速发电机使用时不宜超过规定的最高转速? 负载电阻又不能低于规定值?
反之当负载转矩由于某种原因有所增加时，系统的转速将下降，测速 发电机的输出电压Uf减小，因而差值电压Ud=Ug—Uf增大，经放大后加 在伺服电动机上的电枢电压也增大，电动机转速上升。由此可见，该系 统由于测速发电机的接入，具有自动调节作用，使系统转速近似于恒定 值。
电机及机床电气控制
+ 给定电压 Ug Ud - +
电机及机床电气控制
教学目标：
直流伺服电机使用； 交流伺服电机使用；
教学重点和难点：
1、直流伺服电机使用； 2、交流伺服电机使用；
教学方法：
项目教学法： 1、引出问题； 2、项目分析； 3、行为引导法； 4、学练结合
电机及机床电气控制
学时、教具、课前准备：
学时：6学时 教具：交流伺服电机、直流伺服、控制装备、万用表等 课前准备：学生预习相关课程知识；设备调试；规范标准准备；
电机及机床电气控制
二、项目分析 控制电机从工作原理方面与普通电机相同。从控制电机应用场 合和性能指标与普通电机不同上进行分析和学习。 三、项目计划及决策 1、控制设备的准备： DZSZ-1D型电机及电器自动控制实验装置。万用表的准备。 2、工作准备 直流电机控制的启动、停止、运行线路方案准备。 3、电源配备
2、工作原理 3、控制方式
电机及机床电气控制
三）、伺服电动机的应用 介绍交流伺服电动机在测温 仪表电子电位差计中的应用。 图示为电子电位差计原理图。该系统主要由热电偶、电桥电路、变 流器、电子放大器与交流伺服电动机等组成。
R3 I0 R1 R2 U 变 流 器 放 大 器 Uc SM E
~
C
a
E0 E1
SA
~
U
~
U
电机及机床电气控制
在测温前，将开关SA扳向a位，将电动势为E0的标准电池接入；然后 调节R3，使I0(R1+R2)= E0，ΔU = 0，此时的电流I0为标准值。在测温时， 要保持I0为恒定的标准值。 在测量温度时，将开关SA扳向b位，将热电偶接人。 当被测温度上升或下降时，ΔU的极性不同，亦即控制电压的相位不同 ，从而使得伺服电动机正向或反向运转，电桥电路重新达到平衡，测得相 应的温度。 知识点二 测速发电机 介绍直流测速发电机的工作过程。 直流测速发电机是一种微型直流发电机，其定子和转子结构与直 流发电机基本相同，按励磁方式可分为他励式和永磁式两种，其中以永 磁式直流测速发电机应用最为广泛。 在恒定磁场Ф0中，当发电机以转速n旋转时，发电机空载电动势为 E0=CeФ0n 可见空载运行时，直流测速发电机空载电动势与转速成正比，电动 势的极性与转动方向有关。空载时直流测速发电机输出电压U0=E0， 因此空载输出电压与转速也成正比。
直流测速发电机的工作原理图
电机及机床电气控制
直流测速发电机的输出特性
电机及机床电气控制
二）、测速发电机的应用 图中直流伺服电动机SM拖动旋转的机械负载。 系统工作时，先调节给定电压Ug，使直流伺服电动机的转速恰为 负载要求的转速。若负载转矩由于某种因素减小时，伺服电动机的转速 上升，与其同轴的测速发电机转速也将上升，输出电压Uf增大，Uf将反 馈送人系统输人端，并与Ug比较，使差值电压Ud=Ug—Uf减小，经放大 器放大后的输出电压随之减小，且作为伺服电动机电枢电压，从而使直 流伺服电动机转速下降，使系统转速基本不变。
