衬塑钢管的施工工艺

衬塑钢管卡箍连接施工工艺

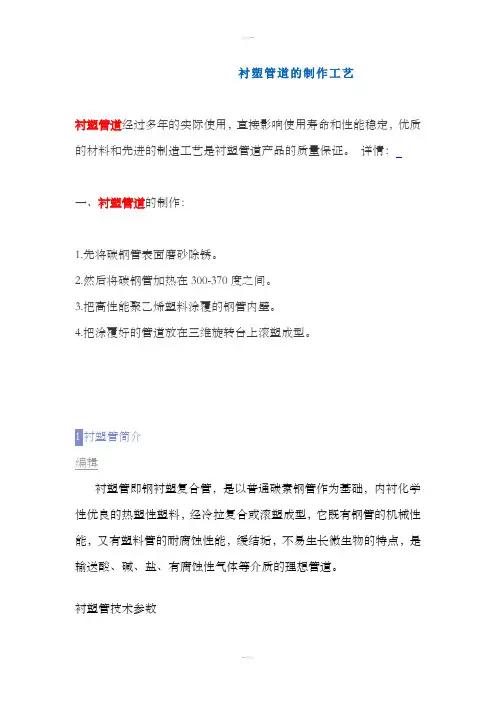

一、衬塑管的分类
１、按材料类型分类：
依据基管材料的不同可分为:衬塑碳钢管、衬塑不锈钢管、衬塑球墨铸铁管、衬塑铜管、衬塑铝合金管等。

非金属材料大多为塑料。

一般是金属管在外侧，塑料为内衬；也有的金属管在中间,塑料在内外两侧。

２、按工程使用功能分类:生活给水用、消防系统用。

我公司在武汉琴台大剧院消防、喷淋、空调水、雨水系统衬塑镀锌钢管卡箍连接的安装中,对衬塑镀锌钢管安装工艺作了很多有益的探索，并形成了我公司具有自己特色的安装工艺标准,较好地完成了任务。

下面专题探讨最常用的衬塑镀锌钢管管安装工艺规程中的相关问题。

二、衬塑镀锌钢管断管工艺
传统的管道切割方式一般采用火焰切割、砂轮切割
1、火焰切割的不可能性
一般采用的火焰切割(氧－乙炔切割)是利用氧-乙炔预热火焰是金属在纯氧气流中能够剧烈燃烧,生成大量的熔渣和放出大量热量的原理而进行的。

因此氧-乙炔切割必然会损坏衬塑镀锌钢管的衬塑层。

2、砂轮切割的弊端
砂轮切割时，高速运转的砂轮在切割外层的钢管是产生大量的热量,导致内层的衬塑层熔化，与钢管粘脱落或开裂。

3、普通断管器的不适应
普通的断管器通常是手动操作，由于频率低，衬塑层一般不会熔化，但断管器在割断钢管后,由于断管器的压力作用，容易使衬塑层与钢管开裂，而开裂后重新粘接的强度不够,现场的条件也不具备,因此普通断管器也不适用。

４、带式锯床的应用优点分析
根据厂家技术资料的要求,镀锌衬塑钢管的断管通常用手锯或电动带锯垂直切割,在琴台大剧院工程中,我方多次尝试，手锯由于效率低,且切割断面易倾斜,只适用局部少量使用，不能满足大批量的管道切割，大批量的管道切割必须采用电动锯床。

根据现场使用的经验，电动锯床在管道切割过程中具有以下优点:
（1）衬塑层不熔化、不开裂：带式锯床有专用的冷却系统,由冷却箱、冷却泵、管道、阀等组成,所以管道切割过程中有充足的冷却液，确保衬塑层切割过程中不会发热导致熔化、断裂。

（2）切口窄、断面整齐:电动锯床采用专用的环形锯片，有附属的专用支撑架，切割管道固定牢固、平直,所以管道断面整齐。

（3）效率高:电动锯床主传动装置采用涡轮减速机，由电机、皮带轮、驱动轮减速机转动，主动轮与减速机输出轴连接锯条安置在主动论和被动论上，驱动带锯条回转,以便实现切削运动,通过塔轮变换速度,以提高管道切割时的效率。

电动锯床在使用中应注意以下问题：
（1）专人操作、定人定岗:管道切割操作人员采用培训上岗制，要求操作人员熟悉锯床的性能,管道切割的流程。

（２)定期维修保养:为了保证机床良好运行和提高机床使用寿命,在使用过程中应注意经常性的保养。

三、衬塑钢管的沟槽制作
1.容易出现的问题;
衬塑钢管的滚槽提出了比普通镀锌钢管滚槽更高的要求,机械选用不当、操作不当都可能导致衬塑层的脱落、断裂。

2.滚槽模具的选择、对机械的要求：由于衬塑钢管的滚槽属于新型连接工艺,相对应的滚槽设备没有同步更新,针对滚槽过程中衬塑层脱落或断裂的现象，滚槽模具直径加大,达到钢管内径的2/3,增大接触面积,减小局部衬塑层的摩擦力，有效的防止衬塑层脱落，滚槽模具与管道接触面采用花纹状,取消原来滚槽模具的齿状结构，防止衬塑层被切破、碾碎
四、制作工艺流程及操作过程中应注意的问题
（一）滚槽施工流程：
1、用切管机将钢管按所需长度切割，切口应平整。

切口处若有毛刺，用专用工具去掉两端塑料和钢管毛刺,将衬塑层厚度1／２倒角。

2、将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上。

3、在钢管上放置水平仪,用水平仪量测,使钢管处于水平位置。

4、将钢管端面与滚槽机止面贴紧,使钢管中轴线与滚槽机止面呈90度。

5、启动滚槽机电机。

徐徐压下千斤顶，使上轮均匀滚压钢管至设定沟槽深度为止，具体参数见下表，停机。

6、用游标卡尺检查沟槽的深度和宽度,确认符合标准要求。

7、千斤顶卸荷,取出钢管。

衬塑钢管滚槽的基本参数:
钢管外径（mm）沟槽宽度
（mm)
沟槽深度
（mm）
11４９.5~1０ 2.２~2．7
1４0 ９.5～1０ 2.2~2.7
165 9.5~10 2.2～2．7
2１9 1３~１３.5 2．5~３．０
２73 13～１３．5 2.5~3．0
(二）施工中应注意的问题:
1、需切割的管道端口整齐、放置水平避免管道松落；
2、沟槽深度要严格要求,过深导致衬塑层脱落,太浅不符合施工标准,采用专人操作在滚槽机上作出明显的标志,以控制沟槽的深度。

（三)弧形管的制作安装
1、不采用顶管的理由（只能支管加角弯）
（1）根据厂家衬塑钢管的说明，衬塑层的附着强度为0．２MＰa，能少许弯曲，经现场测试，采用顶管衬塑层易脱落。

（2）采用顶管措施费用较高。

综合以上原因,采用卡箍零件连接。

2、布局、排版、放样在微机上的操作、角度、长度的确定，附计算式；
纸圆弧为半圆弧，半径２2800mｍ，据此处剖面图，最外圈管道距弧形墙距离为１50mm。

最大弦长L计算如下:
Ｌ²=4×[R²－(R-０．15) ²]=4×［2２.8²-(２2.8-0．1５) ²]
L＝ 5．2２米
对应的圆心角A计算如下:
Sin（Ａ/２）=２.6１／２2.8=0.115
A=2*6.6°＝1３.2°
根据计算管道长度应小于5.２２米,实际安装角度Ａ应小于13.2°，经与厂家协商采用11.25°弯头。

管道安装长度:
L＝2×R×Sin(A/2)＝2*２.23＝4.46米.
3、安装工艺:
安装必须遵循先装大口径、总管、后装小管径、支管的原则。

安装过程中不可跳装、分段装，必须按顺序连续安装,以免出现段与段之间连接困难和影响管路整体性能。

１)、支架制作安装根据现场弧度现场定制安装，采用零件比较多的部位应相应增加支架,原则上两个支架之间不允许有两个以上的卡箍零件。

2)、准备好符合要求的沟槽管段，配件和附件。

３）、检查橡胶密封圈是否损伤，将其套上一根钢管的端部。

４）、将另一段钢管靠近已套上橡胶密封圈的钢管端部,两端处应留有1~2mm 间隙。

5)、将橡胶密封圈套上另一根钢管端部,使橡胶密封圈位于接口中间部位，并在其中间涂抹润滑剂。

6）、检查管道中轴线。

７）、在接口位置橡胶密封圈外侧安上下卡箍,并将卡箍凸边卡进沟槽内。

8)、用手力压紧上下卡箍的耳部，并用木榔头锤紧卡箍凸缘处，将上下卡箍靠紧。

９）、在卡箍螺孔位置穿上螺栓，并均匀轮换拧紧螺母,防止橡胶密封圈起皱。

1０)、检查确认卡箍凸边全圆周卡进沟槽内。
