铁塔室分设计及施工规范
河南铁塔室分建设规范
存在问题：在空间距离足够的情况下，两 路天线的安装距离太近（<0.6m）；天线 安装和走线槽道间未用绝缘垫绝缘； 解决措施：调整天线安装距离，两个单极 化天线间距建议在1.2米左右；添加绝缘垫 使其和走线槽道绝缘。
铁塔公司室分建设规范
2.5施工规范和施工工艺—施工规避
天线安装加固不牢固
存在问题：天线悬空安装，没有加装吊丝固定或安装天线支架 解决措施：加装吊丝，将天线固定，安装时应用相应的安装件进行固定，并且垂直、牢 固，不允许悬空放置。
铁塔公司室分建设规范
2.3施工规范和施工工艺—重要点回顾 10、标签的规范
铁塔公司室分建设规范
2.4施工规范和施工工艺—典型站点图片分享
铁塔公司室分建设规范
2.4施工规范和施工工艺—典型站点图片分享
铁塔公司室分建设规范
2.4施工规范和施工工艺—典型站点图片分享
铁塔公司室分建设规范
2.4施工规范和施工工艺—典型站点图片分享
铁塔公司室分建设规范
2.5施工规范和施工工艺—施工规避
天线安装不合理
铁塔公司室分ห้องสมุดไป่ตู้设规范
2.5施工规范和施工工艺—施工规避
馈线施工不规范
存在问题：明装馈线未套PVC管；固定 馈线配件不合格。 解决措施：按照铁塔公司施工规范要求， 明装馈线需要套PVC管；PVC配件使用 合格产品并按要求进行固定。
河南铁塔室分建设规范
河南铁塔公司建设部
2017年8月
提纲
一、铁塔公司室分建设整体要求
二、河南铁塔室分建设规范
三、室分工程建设中的几个细节讨论
铁塔公司室分建设整体要求
室分建设整体要求
高标准 高效率 低成本 可扩展性

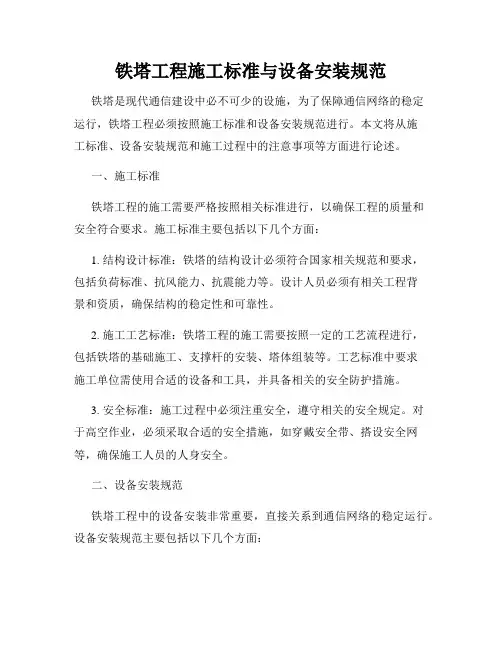

铁塔工程施工标准与设备安装规范
铁塔工程施工标准与设备安装规范铁塔是现代通信建设中必不可少的设施，为了保障通信网络的稳定运行，铁塔工程必须按照施工标准和设备安装规范进行。
本文将从施工标准、设备安装规范和施工过程中的注意事项等方面进行论述。
一、施工标准铁塔工程的施工需要严格按照相关标准进行，以确保工程的质量和安全符合要求。
施工标准主要包括以下几个方面：1. 结构设计标准：铁塔的结构设计必须符合国家相关规范和要求，包括负荷标准、抗风能力、抗震能力等。
设计人员必须有相关工程背景和资质，确保结构的稳定性和可靠性。
2. 施工工艺标准：铁塔工程的施工需要按照一定的工艺流程进行，包括铁塔的基础施工、支撑杆的安装、塔体组装等。
工艺标准中要求施工单位需使用合适的设备和工具，并具备相关的安全防护措施。
3. 安全标准：施工过程中必须注重安全，遵守相关的安全规定。
对于高空作业，必须采取合适的安全措施，如穿戴安全带、搭设安全网等，确保施工人员的人身安全。
二、设备安装规范铁塔工程中的设备安装非常重要，直接关系到通信网络的稳定运行。
设备安装规范主要包括以下几个方面：1. 设备选用：根据通信需求和工程设计要求，选择合适的设备进行安装。
设备要具有良好的性能和可靠的质量，并符合国家相关标准和规定。
2. 安装位置选择：根据设备功能和工程要求，选择合适的安装位置。
安装位置应避免干扰和遮挡，并保证设备的稳定性和安全性。
3. 安装规范：设备安装必须按照相关的安装规范进行，包括设备的固定、电源连接、信号接口等。
安装过程中应遵循正确的安装步骤，确保每个环节的准确性和可靠性。
4. 调试与测试：安装完成后，对设备进行调试和测试，以确保设备的正常工作。
调试和测试过程中，应按照相关标准和规范进行，记录和处理测试结果，及时解决存在的问题。
三、施工过程中的注意事项在进行铁塔工程施工时，还需注意以下几个方面：1. 施工计划：制定详细的施工计划，包括工期、施工队伍安排等。
合理的施工计划能够保证工程的顺利进行，并及时应对可能的问题。
中国铁塔新建机房室内设备布局要求
新建机房室内设备布局要求
中国铁塔股份有限公司河南省分公司
2016年5月
新建机房室内设备布局要求
一．建设原则
新建站址配套机房主要包括土建机房、彩钢板机房、一体化机房、室外机柜、租赁机房等类型。
建设原则如下：
(一)机房优先。
铁塔站址作为基本的信息基础设施，应立足长期运营，优先选择各类机房，根据环境要求使用室外机柜。
(二)适度预留。
机房空间面积不仅要满足当前客户装机需求，还应考虑适度的空间预留，具备后续共享提升和新业务拓展能力。
(三)客户优先。
位置优越、使用便利的装机位置，应优先满足客户设备使用，后考虑自有设备使用。
同时，应考虑客户进驻顺序和价值，优先满足先入驻客户设备。
(四)运营便利。
推行室内设备布局标准化，优化空间布局，充分利用机房空间面积，便于线缆布放与分离，便于设备安装及维护。
二．总平设计要求
(一)铁塔与机房位置。
应布置紧凑减少占地，同时减少馈线长度。
(二)空调室外机。
优先朝东或朝北安装，尽量避免朝南或朝西。
(三)机房门。
向外开启，朝向应便于维护人员及设备进出。
三、机房尺寸
机房净空尺寸宜优先采用4m×5m规格。
备注：
第1页共4页。
铁塔基础、机房施工技术规范
铁塔基础、机房施工技术规范第一节基础工程一、土方开挖1、基础部分采用反铲挖掘机开挖土方时，从一侧向另一侧，边挖边退。
基槽采用自然放坡，坡度为1 ：0.5（根据现场实际情况进行相应调整）。
为便于施工基槽四周挖出一米宽的工作面。
2、开挖过程中严格控制开挖深度，技术人员跟班作业进行监控，预留10cm人工清理至设计标高。
二、土方回填1、回填土选用现场挖出的土，如现场土量不足则外购粉质粘土。
2、基础内外同时进行分层回填，层层夯实。
每层铺土厚度为250mm，蛙式打夯机夯实。
分层搭接长度不小2m。
压实系数不小于0.94。
三、安全注意事项1、开挖过程中，操作人员上岗前必须检查挖掘机的情况，发现问题及时修理，严禁带病作业。
2、挖掘机工作半径范围内不得进行其他作业。
3、开挖过程中按要求放坡，随时注意土壁变动情况，发现有裂纹或坍塌时及时进行支护或加大坡度并做警示标志。
4、配合挖掘机清槽人员不得在挖掘机回转半径内作业，上下交通用的坑边扶梯须有可靠的防滑措施，并做醒目标记。
5、土方开挖完毕立即报请设计、监理、业主、勘察单位共同验收。
做好验槽记录。
6、如在垫层施工前遇雨雪天气应做好基坑内排水。
四、基础部分基础开挖完毕经相关部门验收后进行基础轴线的标高的复核工作，无误后进行垫层施工，垫层施工完毕后在垫层上弹出轴线位置控制线及独立基础边线，并用红油漆画出柱、墙插筋位置，以确保基础尺寸、插筋位置正确。
垫层、基础模板采用钢模板，支撑系统主楞采用100×100方木和钢管，周边用钢管标直，模板配置数量按整个基础的2/3周转使用，钢筋用与基础同标号砼垫块和钢筋马凳垫好，确保保护层厚度。
浇注砼时严格按规范施工，振捣密实，按规定留置试块。
第二节钢筋工程一、材料管理1、钢筋进场按厂家、牌号、规格分别存放，检查是否与出厂质量证明书相符，发现任何问题不得验收入库，做好进货验收记录。
2、及进取样送检测部门进行钢筋物理力学试验，检验合格后方可进行加工3、本工程抗震等级为二级，钢筋检测实测值应满足：抗拉强度与屈服强度比值不小于1.25；屈服强度与实测值与强度标准值比值不大于1.3。
铁塔工程施工技术规程
铁塔工程施工技术规程第一章总则第一条为了规范和指导铁塔工程施工活动，确保工程质量和安全，制定本规程。
第二条本规程适用于各类铁塔工程的施工活动，包括新建铁塔、改建铁塔、扩建铁塔等。
第三条施工单位在进行铁塔工程施工活动时，应必须按照本规程的要求进行。
第四条施工单位应当制定严格的施工计划，并严格按照计划进行施工活动。
第五条施工单位应当配备经验丰富、技术过硬的施工人员，并进行必要的培训。
第六条施工单位应当配备符合要求的施工设备和工具，并进行定期维护和检查。
第二章施工前准备第七条施工单位在进行铁塔工程的施工前，应当进行周密的准备工作，包括但不限于以下内容：（一）查阅相关设计文件，了解工程施工要求和技术要求；（二）对施工现场进行认真的勘测和测量，并制定详细的施工方案；（三）对施工单位进行人员培训，确保施工操作人员具备必要的技术水平；（四）对施工设备和工具进行全面的检查和维护；（五）准备必要的施工材料，确保施工的连续性和顺利进行。
第三章施工工艺第八条铁塔工程施工的主要工艺流程包括：（一）基础施工：包括开挖基坑、浇筑基础混凝土等；（二）筒体安装：包括筒体吊装、定位、焊接等；（三）各种设备和配件的安装：包括设备吊装、连接、调试等；（四）验收和试运行：对已安装好的设备进行验收和试运行，确保工程质量和安全。
第九条施工过程中，应当严格按照工艺要求进行，对不符合要求的质量进行严格追责。
第四章安全防护第十条施工单位应当制定严格的安全保护措施，确保施工现场的安全。
（一）施工单位应当制定详细的安全生产方案，确保施工作业的安全进行；（二）施工单位应当配备符合要求的安全防护用品和设备，确保施工人员的人身安全；（三）施工单位应当进行安全教育和培训，提高施工人员的安全意识和应对突发事件的能力。
第十一条施工现场应当设置明显的安全警示标志，指示牌等，确保施工现场的安全。
第十二条施工单位应当进行施工现场的安全巡查和检查，确保施工过程中没有发生安全事故。
铁塔公司室分技术规范
中国铁塔股份有限公司贵州省分公司室内分布系统设计技术规范一、设计工作应当遵循以下原则（包括但不限于此）1.1根据国家及铁塔总部相关标准规范，依照总部整体发展战略要求以及每个项目可研、设计等编制的指导意见，结合贵州省分公司的实际情况进行设计工作。
本次招标范围包括2015年室内分布系统的新建及改造项目。
设计服务应包括：组织计划、建设方案、现场勘察、工程设计、概预算、相关技术支撑等。
设计范围可根据省公司项目管理要求，包含相关的配套设备安装工程设计。
1.2设计方案应以市场需求为导向，以投资效益为基础，针对不同运营商的接入需求，结合重大技术应用和网络演进，确定合理的建设规模。
1.3设计单位应明确各自权责，协调相互关系，突出各自特点和作用，提高设计编制的科学性、指导性，保障设计方案的可操作性。
1.4室内分布系统应实现目标覆盖区域内信号的均匀分布，减少或控制信号的外泄；避免与室外信号过多的切换，减少对室外基站的影响。
1.5在做室内分布系统方案时，应考虑不同厂家的器件必须能够互联，以利于择优选型及统一维护。
1.6设计单位的服务期限为：自设计委托下达之日起，至该项目竣工保修期（一年）结束。
1.7设计内容应科学、合理，具有较强的可操作性及对后期发展的延续性。
1.8贯彻国家关于节能减排、环保、安全生产、共建共享工作的方针政策，促进网络资源合理利用。
1.9承担公司设计工作的设计单位必须符合贵州省铁塔分公司的相关管理和技术要求，并且必须满足本次招标文件要求的相关设计资质，中标后在贵州常设有办事处，有固定的充足的设计人员。
二、设计单位的基本职责2.1设计单位的基本职责2.1.1遵照国家规范标准、铁塔总部和贵州省铁塔分公司的相关设计编制要求和模板等的原则下，设计单位开展项目的可研设计工作。
2.1.2必须按照规定的标准、范围、规程和技术条例进行设计勘察，设计勘察务必做到实地查勘，查勘质量满足贵州省铁塔分公司相关专业设计要求。
2.1.3按照设计委托书和合同规定的进度和质量要求，提交可研设计文件。
铁塔室分设计及施工规范
一.现场查勘与方案设计1.现场查勘查勘是指在方案设计之前，在现场对站点的建筑参数、所属地理区域及站点所处电磁环境进行实地调查。
包括但不限于对站点的经纬度、人口流、建筑面积、单层面积、层高等进行记录，最终形成查勘记录（报告）。
室分站点的查勘，重点关注以下三个方面：现场人文环境该信息主要是了解本次覆盖面向的人群及其网络行为，为后期设计提供容量估算依据。
需采集的信息主要有：站点场景类型、人流量及活动时间、各运营商客户情况、运营商VIP分布情况（可选）等。
现场自然环境该信息主要是为方案设计时，信源设备的布放，馈线的走线路由以及天线的点位间距等提供参考和依据。
需采集的主要信息有：站点的位置、建筑功能、占地面积、平面结构、电梯运行区间、线井分布情况、外墙和天花材料等。
现场的电磁环境该信息主要是为方案设计提供网络侧的支撑数据。
需采集的信息有：各运营商周边宏站分布情况、建筑周边及建筑内部各区域网络覆盖情况、网络质量指标情况，通常通过CQT测试得出。
查勘完后，需形成勘测报告。
XX站点室分勘察记录（铁塔模版）2.方案设计2.1方案设计总原则在方案设计阶段，需充分考虑方案的合理性、经济性和一定的前瞻性，并注重共建室内分布系统建设方案的整体效益和系统性能的综合权衡。
室内分布系统方案设计应当遵循以下三个方面的原则：合理性原则室内分布系统应综合考虑各系统对信号质量的要求，应更多地注重方案整体合理性和可实施性。
在对不同建设方案进行网络性能、可实施性、经济性充分比较的基础上确定合适的建设方案。
经济性原则室内分布系统应在满足需求的前提下，选用经济成本低的方案。
由于网络发展及未来频段划分的不确定性，对于新建系统合路器的选择应尽量贴近实际需求，避免为未划分的频段预留过多的端口而增加合路器件的复杂度，造成成本增加。
前瞻性原则室内分布系统对于重点覆盖区域在建设方案设计中可适当进行必要的升级演进考虑，并在设备选型、链路预算、机房空间以及传输等方面进行必要的预留。
铁塔室分设计及施工规范
一.现场查勘与方案设计1.现场查勘查勘是指在方案设计之前，在现场对站点的建筑参数、所属地理区域及站点所处电磁环境进行实地调查。
包括但不限于对站点的经纬度、人口流、建筑面积、单层面积、层高等进行记录，最终形成查勘记录（报告）。
室分站点的查勘，重点关注以下三个方面：现场人文环境该信息主要是了解本次覆盖面向的人群及其网络行为，为后期设计提供容量估算依据。
需采集的信息主要有：站点场景类型、人流量及活动时间、各运营商客户情况、运营商VIP分布情况（可选）等。
现场自然环境该信息主要是为方案设计时，信源设备的布放，馈线的走线路由以及天线的点位间距等提供参考和依据。
需采集的主要信息有：站点的位置、建筑功能、占地面积、平面结构、电梯运行区间、线井分布情况、外墙和天花材料等。
现场的电磁环境该信息主要是为方案设计提供网络侧的支撑数据。
需采集的信息有：各运营商周边宏站分布情况、建筑周边及建筑内部各区域网络覆盖情况、网络质量指标情况，通常通过CQT测试得出。
查勘完后，需形成勘测报告。
XX站点室分勘察记录（铁塔模版）2.方案设计2.1方案设计总原则在方案设计阶段，需充分考虑方案的合理性、经济性和一定的前瞻性，并注重共建室内分布系统建设方案的整体效益和系统性能的综合权衡。
室内分布系统方案设计应当遵循以下三个方面的原则：合理性原则室内分布系统应综合考虑各系统对信号质量的要求，应更多地注重方案整体合理性和可实施性。
在对不同建设方案进行网络性能、可实施性、经济性充分比较的基础上确定合适的建设方案。
经济性原则室内分布系统应在满足需求的前提下，选用经济成本低的方案。
由于网络发展及未来频段划分的不确定性，对于新建系统合路器的选择应尽量贴近实际需求，避免为未划分的频段预留过多的端口而增加合路器件的复杂度，造成成本增加。
前瞻性原则室内分布系统对于重点覆盖区域在建设方案设计中可适当进行必要的升级演进考虑，并在设备选型、链路预算、机房空间以及传输等方面进行必要的预留。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁塔室分设计及施工规范Hessen was revised in January 2021一. 现场查勘与方案设计1.现场查勘查勘是指在方案设计之前，在现场对站点的建筑参数、所属地理区域及站点所处电磁环境进行实地调查。
包括但不限于对站点的经纬度、人口流、建筑面积、单层面积、层高等进行记录，最终形成查勘记录（报告）。
室分站点的查勘，重点关注以下三个方面：现场人文环境该信息主要是了解本次覆盖面向的人群及其网络行为，为后期设计提供容量估算依据。
需采集的信息主要有：站点场景类型、人流量及活动时间、各运营商客户情况、运营商VIP分布情况（可选）等。
现场自然环境该信息主要是为方案设计时，信源设备的布放，馈线的走线路由以及天线的点位间距等提供参考和依据。
需采集的主要信息有：站点的位置、建筑功能、占地面积、平面结构、电梯运行区间、线井分布情况、外墙和天花材料等。
现场的电磁环境该信息主要是为方案设计提供网络侧的支撑数据。
需采集的信息有：各运营商周边宏站分布情况、建筑周边及建筑内部各区域网络覆盖情况、网络质量指标情况，通常通过CQT测试得出。
查勘完后，需形成勘测报告。
XX站点室分勘察记录（铁塔模版）2.方案设计2.1方案设计总原则在方案设计阶段，需充分考虑方案的合理性、经济性和一定的前瞻性，并注重共建室内分布系统建设方案的整体效益和系统性能的综合权衡。
室内分布系统方案设计应当遵循以下三个方面的原则：合理性原则室内分布系统应综合考虑各系统对信号质量的要求，应更多地注重方案整体合理性和可实施性。
在对不同建设方案进行网络性能、可实施性、经济性充分比较的基础上确定合适的建设方案。
经济性原则室内分布系统应在满足需求的前提下，选用经济成本低的方案。
由于网络发展及未来频段划分的不确定性，对于新建系统合路器的选择应尽量贴近实际需求，避免为未划分的频段预留过多的端口而增加合路器件的复杂度，造成成本增加。
前瞻性原则室内分布系统对于重点覆盖区域在建设方案设计中可适当进行必要的升级演进考虑，并在设备选型、链路预算、机房空间以及传输等方面进行必要的预留。
另外，根据集团最新指示，多系统合路时，还应该注意一下几点：①原则上采用POI+无源分布系统的方式，有条件的分公司可根据场景需求及电信运营企业接受程度进行光纤分布系统等有源分布系统的试点；②重大公用场所的室内分布系统原则上须采用收发分缆的双缆设计；③对于各电信运营企业引入系统小于等于6个，系统间干扰较小，可通过双缆设计实现LTE MIMO双通道；④对于各电信运营企业引入系统多于6个，系统间干扰复杂，此时建议通过定制高品质POI和高性能室分器件来实现复杂多系统的MIMO部署；⑤对于远期容量需求较小或各电信运营企业明确表示不部署MIMO双通道的场景，可采用单通道设计；⑥对于地下停车场、电梯、公路隧道等容量需求小，无需MIMO双通道的分场景，可考虑采用单缆或普通合路器方案。
⑦对地铁隧道，一般采用POI+泄露电缆模式建设，对高速电梯也可采用此种模式；对于铁路、公路隧道，根据具体的长度等实际情况选取覆盖方案。
2.2设计指标根据集团室分指导意见的要求，覆盖场强应满足《通信室内分布系统施工验收规范》的各项要求，并根据覆盖场强进行链路预算；对于各系统的信噪比和业务能力等指标，需由各运营企业配合，结合室内外基站进行优化。
参考目前省内三家运营商的室内分布系统设计规范，建议方案中覆盖场强要求不低于以下表格中的取值。
表各运营商网络设计指标2.3方案构成整套完整方案中，应包含以下几个部分：2.3.1勘察报表1)站点初勘报表2)站点外观、内部照片2.3.2项目建议书1)站点项目建议书2)各运营商需求订单确认表2.3.3可行性研究1)一阶段设计文件(包括系统需求、系统设计、干扰分析、投资估算等)2.3.4施工图设计1)站点设计方案（应包含站点环境，覆盖范围，天线覆盖方案等）2)站点系统原理图a)信源设备要标注编号、输出功率和安装位置；b)每个器件均需标注各端口中各个系统的输入功率，损耗，编号；c)标注每段馈线的长度，损耗；d)每副天线均需标注编号、各个系统的输出功率。
3)站点设备安装图a)天线安装平面图要标明建筑物尺寸；b)需标注每段馈线长度，且和原理图一致；c)标注说明馈线断点的来去方向；d)标注和原理图对应的每个天线和器件的编号；e)需附上必要的安装说明。
2.3.5站点工程量及预算1)各专业主材料清单2)各专业站点工程预算表2.4频段使用原则目前各运营商的移动通信系统及频率分配情况如下：表运营商网络制式及频率鉴于各运营商的室分频段使用策略及多系统合路时各网络之间干扰的规避，并考虑后期网络演进，铁塔集团公司在运营商已分配频段的基础上，进行了适当拓展和避让，各设计院设计方案及各运营商网优部门频率规划时，需参考如下表格中的频段：表多系统合路时各运营商网络制式及频率序号网络制式带宽（MHz）下行（MHz）上行（MHz）1 移动/联通 GSM900 2*26 934-960 889-9152 移动 GSM1800 2*25 1805-1830 1710-17353 移动30 1885-19154 移动50 2320-23705 电信 CDMA800 2*15 865-880 820-8356 电信 LTE 2*20 1860-1880 1765-1785注：①.表中标红部分为集团公司做了相应规避或拓展的频段； ②.WLAN 主要在末端合路，上表不含WLAN 系统；③.综合各电信运营企业容量需求和系统干扰分析，一般场景下建议优先考虑采用移动GSM900（DCS1800）、TD-LTE2300；联通SDR(DCS1800、FDD1800)，联通WCDMA2100；电信CDMA800、FDD2100；如电信运营企业有其它需求，应沟通后予以满足。
2.5 POI 的选取原则综合三家运营商室分不同频段的建设需求，铁塔集团已经定义了两种类型的POI: 9频POI 、12频POI ，该两款POI 主要特点如下：①e上行下行通用（单缆、双缆建设场景通用）：单缆建设时，使用1个POI,双缆建设时，使用2个POI （双缆建设时，上下行分开的分缆的网络需外置双工器）； ②e 机架挂墙通用：即适合于机柜安装也适合于挂墙安装，无需再定制； ③e 室内室外通用 ④e 双路输出设计，插入损耗小：该款POI 为9进2出，每个输出口总体损耗（3dB 分配损耗，插入损耗）TRX1TRX2CMCC G900 TX/RX CMCC G1800 TX/RX CMCC TD-F TX/RX CMCC TD-E TX/RX CTC C800 TX/RX CTC L1800 TX/RX CTC L2100 TX/RX UC G/L1800 TX/RX UC W2100 TX/RXPOI图 单缆组网方案注：黑色线条表示覆盖区域A 天线，红色线条表示覆盖区域B 天线TRX1TRX2CMCC G900 TX/RX CMCC G1800 TX CMCC TD-F TX/RX CMCC TD-E TX/RXCTC C800 TX CTC L1800 TX/RX CTC L2100 TX/RX UC G/L1800 TX/RX UC W2100 TXUC G900 TX/RXCMCC G1800 RX CMCC TD-F TX/RX CMCC TD-E TX/RX CTC C800 RX CTC L1800 TX/RX CTC L2100 TX/RX UC G/L1800 TX/RX UC W2100 RXPOI1POI2TRX1TRX2图 双缆组网方案注：黑色线条表示覆盖区域A 天线，红色线条表示覆盖区域B 天线该两款POI 详细参数介绍如下： 1） 9频POI适用范围：三家运营商2G 、3G 、4G 均部署，使用当前主流频段 端口个数：9进2出 每端口损耗：适用范围：三家运营商2G 、3G 、4G 均部署，需预留多个频段端口个数：12进2出每端口损耗：序号网络制式带宽（MHz）下行（MHz）上行（MHz）1 移动/联通 GSM900 2*26 934-960 889-9152 移动 GSM1800 2*25 1805-1830 1710-17353 移动30 1885-19154 移动50 2320-23705 电信 CDMA800 2*15 865-880 820-8356 电信 LTE 2*20 1860-1880 1765-17857 电信 LTE 2*20 2110-2130 1920-19408 联通 LTE 2*30 1830-1860 1735-17659 联通2*40 2130-2170 1940-198010 移动15 2010-202511 电信20 2370-239012 联通20 2300-2320POI使用拓展：POI是各种异频合路器和同频合路器的组合体，当频段比较多且接近时，POI内部末端合路器件一般为电桥，电桥为2个输出口，若在定制阶段只提一路输出需求，厂家会用假负载堵住一路。
因此，为充分利用信源功率，建议选取POI时，均选取上下行模块均有两路输出的POI，方案设计时，亦采用同一个弱电井设置两个信源节点，均匀覆盖两个不同区域的设计思路。
2.6合路器的选取原则考虑到站点的投资效益，对于运营商明确表示无MIMO需求的站点，或者纯覆盖类（无容量考虑）的站点或站点局部（如站点的地下室、电梯等区域），除了能用上面的POI使用单缆建设外，还可采取定制特殊合路器的方式合路。
经过前期湖南省分公司与各大运营商的沟通与讨论，移动可能用于室分的系统有：GSM900/GSM1800/TDD-LTE2300；联通可能用于室分的系统有：SDR1800/WCDMA；电信可能用于室分的系统有CDMA800/LTE2100。
所以，根据移动2G频段使用策略的不同，定义了二大类合路器，主要参数如下：1）移动2G为900MHz合路器1：CDMA800/电信LTE2100/联通WCDMA合路器2：移动GSM900/联通SDR1800/移动TDD23002）移动2G为1800MHz合路器1：联通SDR1800/电信LTE2100/联通WCDMA合路器2：电信CDMA800/移动DCS1800/移动TDD2300当站点仅有两家运营商合路时，原运营商招标模型中，有现成的合路器可供选择，具体合路器选型查下表：合路器选型（分场景匹配）合路器使用拓展：对于容量不高，无MIMO需求的站点或者站点局部，可通过2种方法解决：①.采用单缆建设，再使用集团研制的POI合路；②.采用双缆建设，定制如上所示合路器。
方案①采用单缆的设计思路，由于同一套天馈通过的网络制式比较多，互调交调复杂，需配合高性能器件的使用；方案②采用双缆设计，通过合理搭配来规避干扰网络，通常使用普通器件即可满足要求，实际工程应用时，应核算相关成本后选择；另外，由于移动TDD2300频段较高，馈线传输损耗高，穿墙损耗大，室分设计时，LTE可能成为设计的瓶颈，若分公司无法通过提升设备功率来实现同步覆盖，可适当采用上面附件中的移动LTE专用合路器，在POI实现二级合路。
