COD在线监测仪调试运行报告
在线监测设备基本调试步骤
在线检测设备基本调试步骤
一、COD\氨氮在线分析仪
1、按键定义
Set—进入仪器设置界面
Esc—主要用于退出子菜单返回上级菜单或取消输入
Clear—主要用于清除当前数值
Meas—主要用于在设置界面按下该键则会退出到测量界面
Enter—确定
2、校准步骤
1）选择合适量程的校准液，将多通道选择阀的标液管插入校正液中。
2）修改分析仪量程与校正液标签一致：
在测量界面按“set”输入密码“111111”进入“仪器管理界面”，选择“系统设置”——“参数设置”——“量程范围”；
3）导入试剂两次：
从上步退出到“仪器管理界面”，选择“系统维护”——“试剂导入”；待导入完成再次选择“试剂导入”
4）试剂导入完成后在“系统维护”选项选择“手动校正”
5）待手动校正完成后选择“信号调整”
6）退出到测量界面
二、烟气在线分析仪。
污水处理系统COD在线监测系统运行质量的控制分析
污水处理系统COD在线监测系统运行质量的控制分析随着城市化进程的加快和工业化水平的提高，污水处理系统的作用越来越受到重视。
污水处理系统的运行质量直接关系到环境保护和人民生活的质量。
而COD（Chemical Oxygen Demand，化学需氧量）是评价水体中有机物污染程度的指标之一，其在线监测系统的运行质量对于污水处理系统的运行效果和环境保护至关重要。
本文将围绕污水处理系统COD在线监测系统的运行质量进行控制分析。
污水处理系统COD在线监测系统的运行质量受到多方面因素的影响。
包括传感器的精度与稳定性、数据采集系统的准确性、监测点的设置位置和数量、监测周期的选择等。
传感器的精度与稳定性是COD在线监测系统的核心，它直接影响到监测数据的准确性。
只有具备较高的精度和稳定性，才能保证监测数据的真实可靠。
数据采集系统也是影响运行质量的关键因素，它需要能够稳定可靠地采集传感器产生的数据，并且具备较高的准确性。
监测点的设置位置和数量也极为重要，它应当能够充分覆盖整个污水处理系统，保证监测数据的全面性和代表性。
监测周期的选择则需要根据具体情况进行合理的设置，以实时监测并反映系统运行状态。
污水处理系统COD在线监测系统的运行质量应当进行系统的质量控制，以保证其稳定和可靠的运行。
需要加强对传感器的维护和保养工作，保证其精度和稳定性。
数据采集系统也需要定期进行检查和维护，以确保数据的准确性和可靠性。
应当加强对监测点的管理和维护，确保监测数据的全面性和代表性。
监测周期的选择也需要不断进行调整和优化，以适应系统运行状态和要求。
还需要建立健全的数据分析和处理机制，将监测数据进行及时、准确的分析，及时发现并解决问题。
在进行污水处理系统COD在线监测系统的运行质量控制分析时，可以借鉴国内外先进的管理经验和技术手段，以提高系统的稳定性和可靠性。
可以引进国外先进的传感器和数据采集系统，以提高系统的监测精度和准确性。
还可以借鉴其他行业的管理经验，建立科学的数据分析和处理体系，提高对监测数据的利用效率。
xxx公司废水总排口在线监测设备调试报告
xxx公司COD、氨氮调试报告xxx保科技有限公司一、调试实验目的通过在COD、氨氮在线监测仪整机上测量标样浓度，测试COD、氨氮在线监测仪整机的各项性能参数，进而验证整机的可行性。
二、仪器工作原理COD、氨氮水质在线监测仪，由化学流路系统，电路系统以及试剂箱体三部分组成。
化学流路系统安装在机箱中部。
它包括恒温加热器、泵、电磁阀、化学管路、极谱检测仪、试剂桶等。
仪器的下部为纯水桶及废液桶箱体，从左至右分别为纯水桶，废液桶。
输出电路通过光电隔离将测量结果、运行状态等信号转换成模拟信号、数字信号或开关信号传送给外接的设备以便对被测参数进行远程监控。
三、调试实验内容用已知浓度的标准溶液检验整机的准确性和稳定性，然后验证整机的可行性，具体包括：24h漂移、重复性误差、示值误差。
四、实验条件1、环境温度：在10℃到30℃之间，温度变化在土5℃/天以内2、相对湿度：在（65±20）%以内3、电压规定的电压：（220±10%)V。
4、电源频率规定的频率：(50±1%)Hz五、实验步骤对仪器进行维护对仪器进行标准溶液和空白标定，标定后进行设备调试检验以求结果达到范围。
六、排污企业基本情况排污企业基本情况七、调试性能指标水污染源在线监测仪器调试期性能指标注：水污染源在线监测仪器24h漂移、重复性、示值误差性能指标引用标准HJ 353-2019废水安装技术规范HJ 377-2019化学需氧量（CODCr）水质在线自动监测仪技术要求及检测方法八、在线监测设备基本情况在线监测设备基本情况九、在线监测仪器24 h 漂移调试记录水污染源在线监测仪器24 h 漂移考核表十、在线监测仪器重复性调试记录水污染源在线监测仪器重复性考核表十一、在线监测仪器示值误差调试记录水污染源在线监测仪器示值误差考核表调试人员：________________。
在线设备安装调试报告
惠东县无害化垃圾处理场渗滤液处理中心在线监控系统建设安装调试报告按照国家环保要求以及《在线监测系统的安装调试规范（试行）》，我公司在建厂后就在总排口安装在线监测系统一套。
一、安装系统包括：COD在线分析仪氨氮在线分析仪总磷在线分析仪超声波明渠流量计PH计污染源在线监控数据采集传输仪二、设备的安装：1.COD设备的安装A.拆箱检查所有备品备件齐全;B.配制重铬酸钾-硫酸汞溶液、硫酸银溶液、邻苯标液、空白溶液、蒸馏水等，并将试剂装入制定容器中待用。
C.安装加热装置器件、检查设备内部线路完好加入蒸馏水等。
D.取水系统的安装：设备采用370W潜水泵，取样位置设立于外排废水总排口内，距监测房20m内；安装好取水管路系统，并由COD装置自动输出信号控制潜水泵自动取水；通电检查取水流量适中、压力满足在线取水要求。
E.设备以数字信号传输方式通过以太网数据采集传输平台与在线监控平台联网。
2.氨氮设备的安装A.拆箱检查所有备品备件齐全;B.配制纳氏显色剂溶液、酒石酸钾纳掩蔽剂溶液、硫代硫酸钠清洗剂试剂、标液、蒸馏水，并将试剂装入制定容器中待用。
C.取水系统的安装：设备采用370W潜水泵，取样位置设立于外排废水总排口内，距监测房20m内；安装好取水管路系统，并由氨氮预处理装置自动输出信号控制潜水泵自动取水；通电检查取水流量适中、压力满足在线取水要求。
D.设备以数字信号传输方式通过以太网数据采集传输平台与在线监控平台联网。
3.总磷设备的安装A.拆箱检查所有备品备件齐全;B.配制钼酸盐溶液、过硫酸钾溶液、抗坏血酸溶液、标液，并将试剂装入制定容器中待用。
C.安装加热装置器件、检查设备内部线路完好加入蒸馏水等。
D.取水系统的安装：设备采用370W潜水泵，取样位置设立于外排废水总排口内，距监测房20m内；安装好取水管路系统，并由总磷预处理装置自动输出信号控制潜水泵自动取水；通电检查取水流量适中、压力满足在线取水要求。
E.设备以模拟信号传输方式通过以太网数据采集传输平台与在线监控平台联网。
COD在线监测仪调试运行报告
COD在线监测仪调试运行报告一、调试部分1.硬件调试在COD在线监测仪的硬件调试环节中，首先需要确认设备的电源连接是否正常，接口是否接触良好。
然后，使用调试工具对设备进行测试，确保各个传感器的连接没有问题。
对于传感器的校准，需要根据厂家提供的校准方法进行操作，并保证校准的准确性。
2.软件调试软件调试是整个COD在线监测仪调试过程中一个非常重要的部分。
首先，需要确保设备的固件已经正确安装，可以正常启动。
然后，在设备的操作界面上进入设置菜单，对设备进行相应的配置。
这包括设置COD检测的时间间隔、报警阈值等。
在软件的调试过程中，还需要连接监测仪与计算机，通过相应的软件进行数据传输和存储。
确保监测数据能够准确显示在计算机上，并能够实时更新。
同时，对于设备的数据处理算法，也需要进行验证和优化，以保证监测结果的准确性和稳定性。
二、运行部分1.监测环境准备在进行COD在线监测仪的运行之前，需要进行相应的环境准备工作。
首先，需要选择合适的监测点位，确保监测仪可以覆盖到需要监测的区域。
同时，还需要安装相应的样品采集装置，确保可以准确采集水样。
2.监测仪操作在进行COD在线监测仪的运行过程中，首先需要按照监测仪的操作说明书进行正确的操作。
具体包括打开监测仪的电源及软件，确保设备正常工作。
然后，将采集到的水样送入监测仪中进行测试，并在计算机上观察监测数据的实时变化。
3.数据分析与报告生成根据COD在线监测仪的监测结果，可以对监测数据进行分析和处理。
首先，可以根据检测结果进行污染源的识别和定位，找出可能存在的污染源，并采取相应的措施进行治理。
其次，可以进行数据统计，对COD浓度的变化进行分析。
通过分析COD浓度的变化趋势，可以判断水体的污染程度，并对水体的水质进行评估。
最后，根据监测数据生成相应的报告。
报告应包括监测仪的使用情况、监测数据的分析结果以及监测过程中的问题和改进意见等。
同时，报告还应包括监测仪的校准记录和维护记录，以供后续参考。
COD在线监测仪调试运行报告(1)
COD在线监测仪调试运行报告
调试单位：北京鑫恒创北拓电子技术有限公司
调试日期：2011.8.2-2011.8.6
高阳县碧水蓝天水务有限公司安装的COD在线监测仪是美国HACH（哈西）公司）产品。
主要特点如下：
1.基本原理
水样、重铬酸钾消解溶液、硫酸银溶液（硫酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸的混合液加热到175℃，重铬酸离子起氧化作用时会改变颜色，分析仪检测这个颜色改变。
消耗的重铬酸离子量相应于可氧化的有机物量。
2.安装
⑴选择与样品源尽可能近的位置安装分析仪以减少分析延迟。
⑵选择与排放口较近的位置安装分析仪。
⑶安装位置温度在5~40℃范围内。
⑷安装在干燥的地点，避免阳光直射。
4.主要技术指标
3.仪器尺寸：
5.仪器安装调试
COD在线仪调试安装后，经15天的试运行后，对仪器进行了零点漂移、量程漂移和重复性的测定，具体数据如下：
现场检测记录
00
11
注：单位：mg/L
经过对两台仪器所测数据进行整理分析，零点漂移均在2％以内，量程漂移均在以5％内，重现性为5％内，均符合COD在线监测仪的验收标准，特此说明。
北京鑫恒创北拓电子技术有限公司
2011年8月6日。

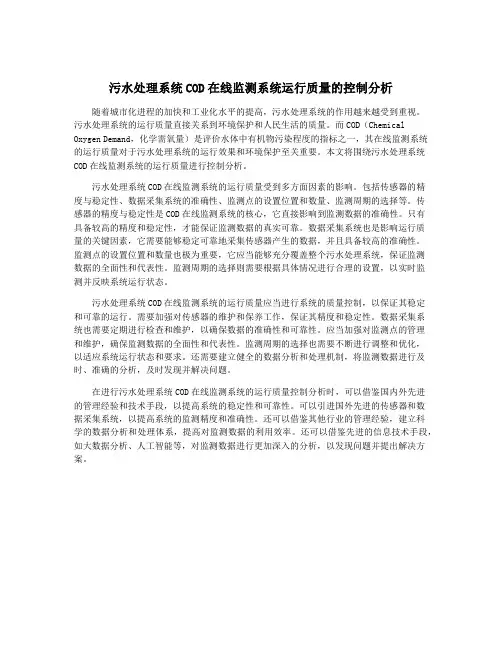

污水处理系统COD在线监测系统运行质量的控制分析
污水处理系统COD在线监测系统运行质量的控制分析一、引言污水处理系统是城市生活污水的重要处理设施，通过对污水进行处理，可以有效净化水质，保护环境。
在污水处理系统中，COD（化学需氧量）是衡量污水中有机物含量的重要指标之一，它反映了污水中有机物被氧化分解的难易程度。
为了确保污水处理系统的正常运行，保证出水水质符合国家标准，对COD进行在线监测是至关重要的。
本文将重点分析污水处理系统COD在线监测系统的运行质量控制，以期提高污水处理系统的运行效率和出水水质。
二、污水处理系统COD在线监测系统的组成及原理COD在线监测系统是利用专业的仪器设备，通过对取样水进行化学分析，实时监测污水中COD的含量。
其主要组成部分包括采样系统、样品处理系统、化学分析系统和数据处理系统。
采样系统负责取样，样品处理系统对取样液进行处理，化学分析系统进行COD含量检测，数据处理系统对监测数据进行存储和分析。
三、污水处理系统COD在线监测系统的运行质量控制1. 仪器设备的维护和保养COD在线监测系统的仪器设备需要定期进行维护和保养，以确保其正常运行和可靠性。
对于采样系统，需要定期清洗取样管道和容器，防止污水或者杂质堵塞管道或者对取样液产生影响。
对于化学分析系统，需要定期更换试剂和标准品，保证测试准确性。
同时需要定期对仪器进行检验校正，以保证测量精度。
2. 操作人员的培训和管理COD在线监测系统的运行质量还受操作人员的技能和管理水平的影响。
对操作人员进行专业的培训十分重要，使其能够熟练掌握仪器设备的操作方法和维护保养要点。
制定严格的操作规程和管理制度，确保操作人员按照标准操作，严格遵守操作规程，确保监测数据的准确性和可靠性。
3. 样品取样的合理性和准确性样品取样的合理性和准确性对监测结果的可靠性至关重要。
在取样点的选择上，需要根据实际情况和监测需求，选择合适的取样点进行取样，确保取得的样品能够代表污水处理系统的整体水质。
同时需要注意取样容器的材质和干净程度，避免样品受到外部污染或者杂质的影响。
水环境连续自动监测 COD在线监测设备的安装调试
4.1 COD在线监测设备安装前准备
水质COD在线监测设备安装前应做好以下3个方面的准备 工作：
2
4.2 COD在线监测设备安装要求
（1）水样采集泵选择：
①从采水点给仪器输送水样的水泵，其功率应保证使被测水体水 样输送到仪器处后，其出水口的液流能满管连续流动。 ②自采样点到仪器距离在20m以内时，应选用350w的潜水泵或自 吸泵，而当距离大于20m时应选用550~750w的潜水泵或自吸泵。 ③另外还应根据水样腐蚀性，确定是否选用耐腐蚀泵。
（2）能简述电化学氧化法COD分析 仪的原理及操作维护方法。
9
3.素质目标
教学目标
（1）听从指挥、认真负责的团队合作精神；
（2）搜集资料自主学习和分析问题、解决问题 能力。
10
5
（4）仪器安装的工作子站布局
COD监测仪工作子站布局示意图 6
完，谢谢！
8
教学目标
1.能力目标
（1）能进行重铬酸盐法水质COD仪 的安装、调试及日常维护；
（2）能进行电化学氧化COD分析仪 的安装调试及日常维护。
2.知识目标
（1）能简述重铬酸盐法水质COD仪 器的工作原理及操作维护方法；
3
4.2COD在线监测设备安装要求
（2）连接管道选择：
①直径：32 mm。 ②材质：聚氯乙烯塑料、ABS 工程塑料、钢质或不锈钢等硬 质管材。
4
4.2COD在线监测设备安装要求
（3）安装尺寸：
①仪器安装前，一般要求 在取水点至仪器安装处应 预先安装好水泵、水样进 水管和水样溢流管。 ②安装尺寸见下图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
COD在线监测仪调试运行报告
调试单位：北京鑫恒创北拓电子技术有限公司
调试日期：2011.8.2-2011.8.6
高阳县碧水蓝天水务有限公司安装的COD在线监测仪是美国HACH（哈西）公司）产品。
主要特点如下：
1.基本原理
水样、重铬酸钾消解溶液、硫酸银溶液（硫酸银作为催化剂加入可以更有效地氧化直链脂肪化合物）、以及浓硫酸的混合液加热到175℃，重铬酸离子起氧化作用时会改变颜色，分析仪检测这个颜色改变。
消耗的重铬酸离子量相应于可氧化的有机物量。
2.安装
⑴选择与样品源尽可能近的位置安装分析仪以减少分析延迟。
⑵选择与排放口较近的位置安装分析仪。
⑶安装位置温度在5~40℃范围内。
⑷安装在干燥的地点，避免阳光直射。
4.主要技术指标
3.仪器尺寸：
5.仪器安装调试
COD在线仪调试安装后，经15天的试运行后，对仪器进行了零点漂移、量程漂移和重复性的测定，具体数据如下：
现场检测记录
0 0
1 1
注：单位：mg/L
经过对两台仪器所测数据进行整理分析，零点漂移均在2％以内，量程漂移均在以5％内，重现性为5％内，均符合COD在线监测仪的验收标准，特此说明。
北京鑫恒创北拓电子技术有限公司
2011年8月6日。
